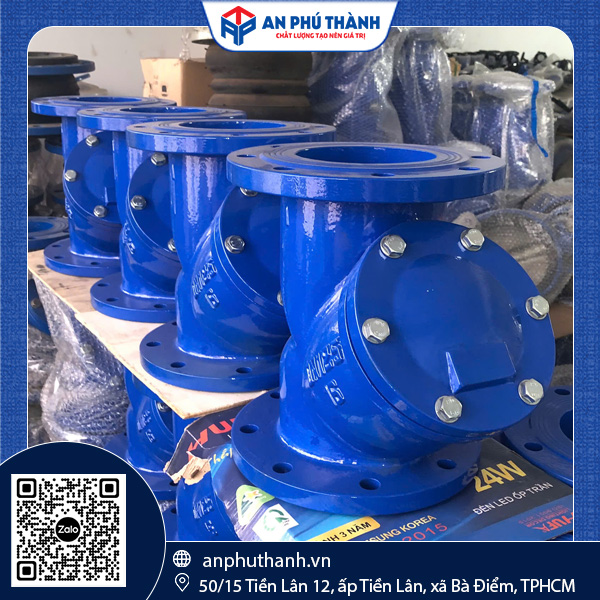

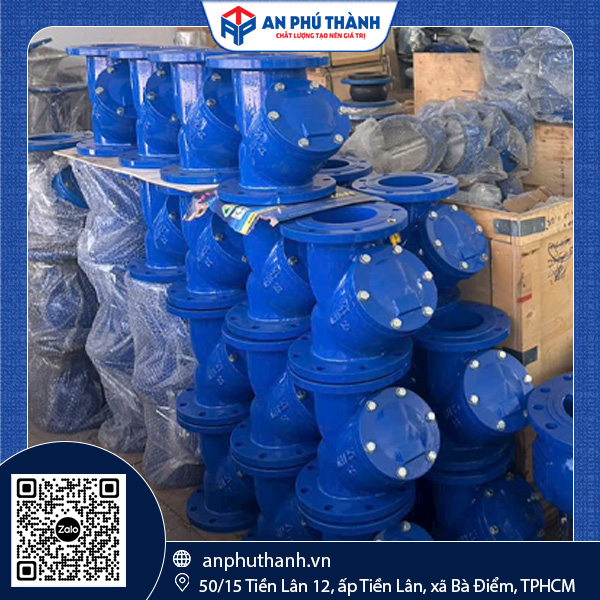

Y Lọc Hiệu BTL | GL41H-16

Model: GL41H - 16

4.7/5 - (84 bình chọn)

Size: DN50 – DN300
Chất liệu: Gang, thép
Áp lực: PN16
Thương hiệu: BTL
Xuất xứ: Trung Quốc

Zalo Hỗ Trợ Nhanh

hoặc

Gọi nhanh, tư vấn miễn phí Hotline: 0946 729 913

Hàng chính hãng 100%
Giá tốt nhất cho dự án
Hỗ trợ tốt nhất trong quá trình sử dụng
Giao hàng trên toàn quốc

Thông tin sản phẩm

Y lọc hiệu BTL GL41H-16 là thiết bị lọc cặn bẩn, dị vật dạng chữ Y. Sản phẩm này thường lắp trước máy bơm, van điều khiển hoặc các thiết bị cần bảo vệ trong hệ thống đường ống. Thân và nắp van làm bằng gang cầu GGG50, lưới lọc bằng thép không gỉ, chịu được áp lực PN16, kích thước từ DN50 đến DN300.

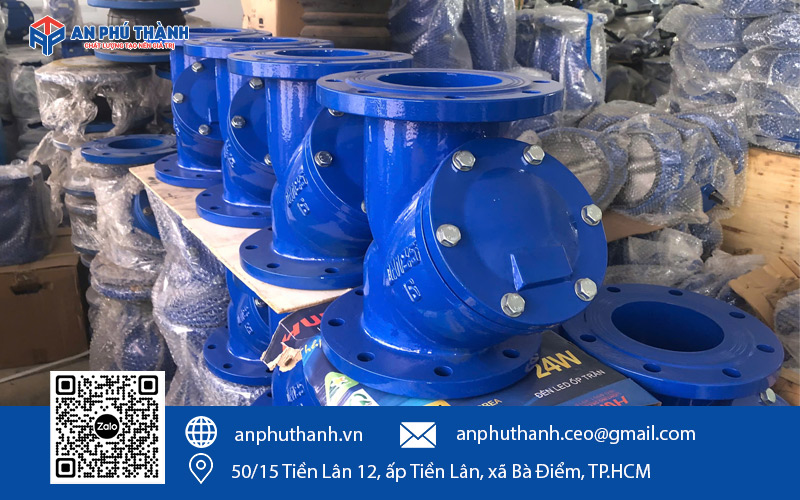

Y lọc hiệu BTL, model GL41H-16 — Y lọc BTL, model GL41H-16

Vì sao hệ thống đường ống cần lắp y lọc?

Nước hoặc lưu chất trong đường ống, dù đã qua xử lý thì vẫn thường mang theo cặn gỉ sét, đất cát, mảnh vụn hàn hoặc rác nhỏ, đặc biệt ở công trình mới thi công hay đường ống cũ lâu năm. Nếu không được lọc bỏ trước khi đi vào các thiết bị trong hệ thống, những cặn bẩn này có thể:

Kẹt cánh bơm, làm giảm hiệu suất hoặc gây cháy motor bơm
Kẹt đĩa van một chiều, van điều khiển khiến van đóng không kín
Bào mòn gioăng làm kín, gây rò rỉ sớm hơn tuổi thọ thiết kế

Y lọc hiệu BTL GL41H-16 chính là giải pháp giải quyết vấn đề này. Nhờ thiết kế lưới lọc inox giúp giữ lại cặn bẩn trước khi lưu chất đi tiếp vào hệ thống. Bên cạnh đó bản thân y lọc có cấu tạo đơn giản, gần như không có bộ phận chuyển động nên rất bền và ít hỏng hóc.

Thông số kỹ thuật y lọc hiệu BTL, model GL41H-16

Bảng thông số kỹ thuật sản phẩm

Thông số	Giá trị
Áp suất định mức	PN16
Tiêu chuẩn mặt bích	BS4504
Kiểm tra vỏ (Shell test)	2.4 MPa
Kiểm tra niêm phong (Sealing test)	1.76 MPa
Nhiệt độ làm việc tối đa	80°C

Bảng vật liệu các bộ phận y lọc Model GL41H-16

STT	Tên bộ phận	Chất liệu
1	Thân (Body)	Gang cầu GGG50
2	Nắp van (Bonnet)	Gang cầu GGG50
3	Tấm lọc (Screen)	Thép không gỉ
4	Vòng chèn (O-ring)	NBR/EPDM
5	Bu lông (Bolts)	Thép carbon

Tấm lọc là bộ phận quan trọng nhất quyết định hiệu quả lọc. Tấm lọc bằng inox nên vừa chống ăn mòn tốt, vừa dễ tháo ra vệ sinh định kỳ hơn so với lưới lọc thép thông thường.

Tải Catolog Lọc Y - Hiệu BTL — Tải Catolog Lọc Y – Hiệu BTL

Bảng kích thước lắp đặt y lọc hiệu BTL GL41H-16 từ DN50 đến DN300

DN	L (mm)	Φ (mm)	Φ1 (mm)	Φ2 (mm)	Z×Φd
50	170	145	125	100	4×Φ19
65	195	160	145	120	4×Φ19
80	240	180	160	135	8×Φ19
100	270	195	180	155	8×Φ19
125	290	215	210	185	8×Φ19
150	345	245	240	210	8×Φ23
200	460	280	295	265	12×Φ23
250	605	335	355	320	12×Φ25
300	635	460	410	375	12×Φ25

AN PHÚ THÀNH PHÂN PHỐI CHÍNH HÃNG Y LỌC HIỆU BTL | GL41H-16

HOTLINE: 0946 729 913

Vị trí lắp đặt và lưu ý khi sử dụng y lọc

Y lọc BTL có thể lắp theo phương ngang hoặc phương thẳng đứng và thường được đặt ở các vị trí:

Ngay trước đầu hút của máy bơm
Trước van điều khiển, van giảm áp, van một chiều, đồng hồ nước
Trước các thiết bị đo lường hoặc thiết bị nhạy cảm với cặn bẩn

Lưu ý: Khi lắp đặt, cần chú ý chiều mũi tên (DIRECTION) in trên thân van để đảm bảo dòng chảy đi đúng hướng. Lắp ngược chiều sẽ khiến van lọc không hiệu quả hoặc gây tổn thất áp lực không cần thiết.

y lọc được ứng dụng trong nhiều hệ thống đường ống nước công nghiệp — Y lọc được ứng dụng trong nhiều hệ thống đường ống nước công nghiệp

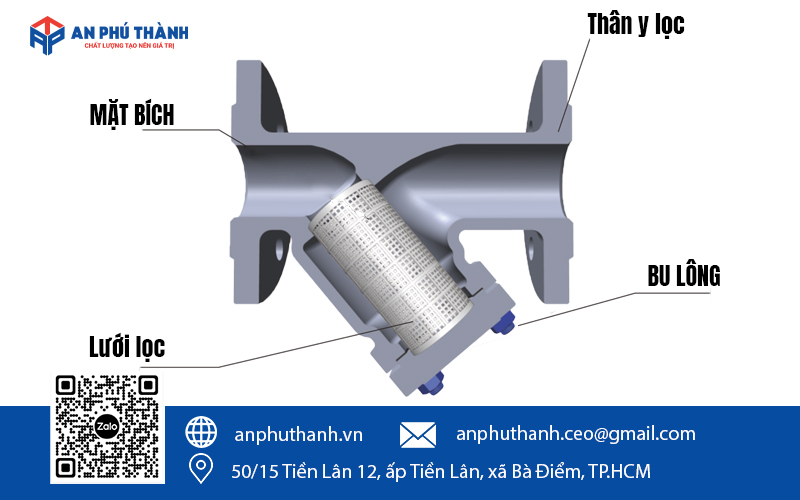

Hướng dẫn cách vệ sinh và bảo trì y lọc

Với thiết kế đơn giản, không có các bộ phận chuyển động hay bộ phận điện nên y lọc rất dễ vệ sinh, bảo trì. Dưới đây là các bước thao tác để vệ sinh y lọc đúng cách:

Khóa van chặn hai đầu đường ống (hoặc tắt bơm) trước khi tháo y lọc.
Mở bu lông nắp van (Bonnet) để lấy tấm lọc ra ngoài.
Vệ sinh tấm lọc bằng nước hoặc bàn chải mềm, loại bỏ cặn bẩn bám trên lưới.
Kiểm tra vòng chèn O-ring: nếu đã cứng hoặc rách thì nên thay mới trước khi lắp lại.
Lắp lại tấm lọc và siết bu lông đều tay, tránh siết lệch làm nứt nắp van.

Tần suất vệ sinh y lọc phụ thuộc vào chất lượng nguồn nước. Với công trình mới thi công, nên kiểm tra sớm hơn (khoảng 1-2 tuần đầu) vì lượng cặn hàn, gỉ sét ban đầu thường nhiều hơn bình thường.

Hỏi đáp thường gặp về y lọc hiệu BTL

Y lọc hiệu BTL nên lắp ở vị trí nào trong hệ thống?

Thường lắp trước máy bơm, chiller, van điều khiển hoặc thiết bị cần bảo vệ khỏi cặn bẩn. Chú ý lắp đúng chiều mũi tên in trên thân y lọc.

Y lọc BTL GL41H-16 chịu được áp lực bao nhiêu?

Chịu được áp lực PN16. Sản phẩm đã kiểm tra vỏ ở 2.4 MPa và kiểm tra niêm phong ở 1.76 MPa trước khi xuất xưởng.

Bao lâu cần vệ sinh y lọc một lần?

Không có tần suất cố định. Tùy vào chất lượng nguồn nước, nhưng nên kiểm tra sớm ở giai đoạn đầu vận hành công trình mới và định kỳ sau đó nếu thấy áp lực hệ thống giảm.

Y lọc GL41H-16 có lắp được theo phương thẳng đứng không?

Có. Sản phẩm lắp được cả phương ngang và phương thẳng đứng.

Size lớn nhất của y lọc BTL hiện có là bao nhiêu?

DN300 theo catalog hiện tại. Với size lớn hơn, vui lòng liên hệ trực tiếp để được kiểm tra hàng có sẵn.
