Trong các hệ thống nước, sự xuất hiện của tạp chất rắn, rỉ sét hay xỉ hàn là mối đe dọa trực tiếp đến tuổi thọ của các thiết bị đắt tiền phía sau như van giảm áp, van điều khiển, máy bơm và đồng hồ đo áp. Để giải quyết triệt để rủi ro vận hành này, Y lọc YDK KGL-16 công nghệ Hàn Quốc được xem là “lá chắn phòng thủ” cấp thiết và đáng tin cậy nhất hiện nay.

Bài viết này sẽ đi sâu vào phân tích chi tiết từ thông số kỹ thuật, cấu tạo vật liệu, bảng kích thước cho đến hướng dẫn vận hành thiết bị, giúp các kỹ sư và nhà thầu có cái nhìn toàn diện nhất khi lựa chọn thiết bị cho dự án.

1. Bản chất kỹ thuật và vai trò của Y Lọc YDK KGL-16 trong hệ thống

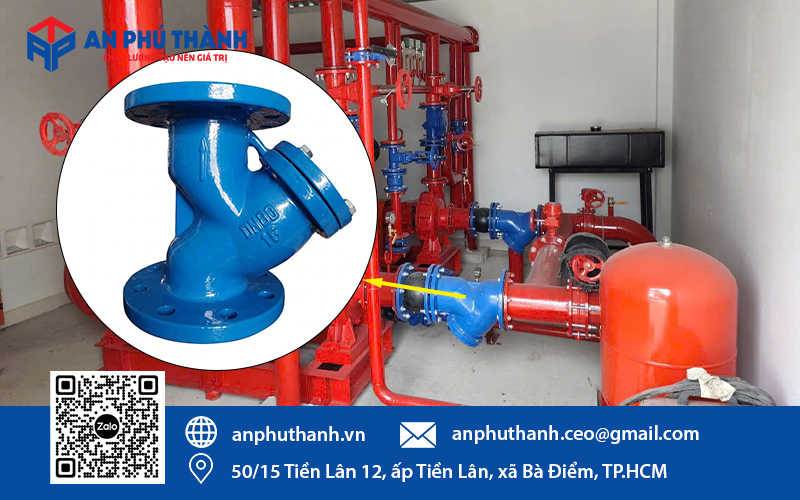

Y lọc YDK Model KGL-16 là dòng thiết bị lọc cơ học chuyên dụng, được lắp đặt cố định trên đường ống với chức năng loại bỏ các tạp chất rắn ra khỏi dòng lưu chất như nước, khí hoặc hơi nước, nhằm bảo vệ hệ thống hạ lưu không bị tắc nghẽn.

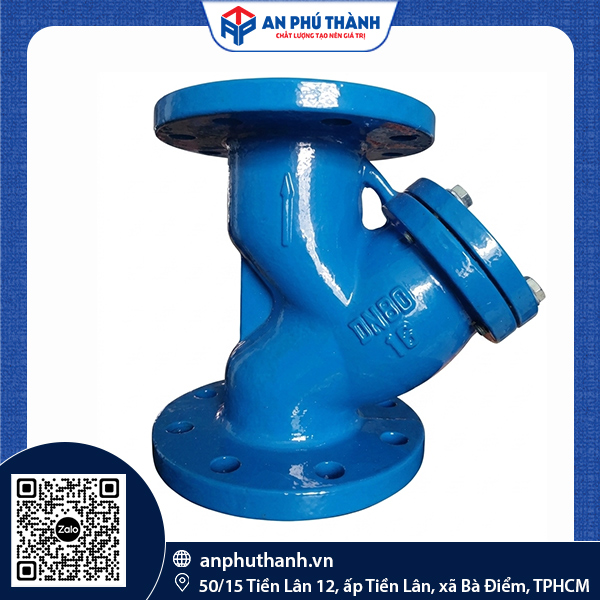

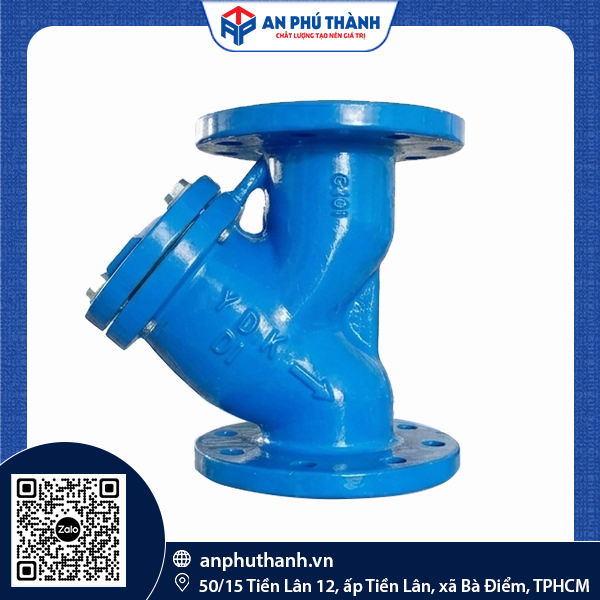

Sản phẩm sở hữu cấu trúc thân van hình chữ Y đối xứng. Khi lưu chất đi qua đầu vào, dòng chảy được hướng qua một nhánh nghiêng chứa lưới lọc. Tại đây, các loại cặn bẩn, cát sỏi, mảnh vỡ kim loại sẽ bị giữ lại bên trong lòng lưới, trong khi dòng lưu chất sạch tiếp tục lưu thông qua đầu ra, mà không gặp phải bất kỳ sự sụt giảm lớn nào về áp suất hay lưu lượng.

Y lọc YDK KGL-16 giúp giải quyết 2 “nỗi đau” lớn của nhà thầu và đơn vị vận hành:

• Ngăn ngừa thiệt hại kinh tế do dừng máy: Rác thô lọt qua đường ống có thể làm kẹt cánh bơm, rách màng van giảm áp hoặc làm xước ty van điều khiển. Việc đầu tư một chiếc y lọc KGL-16 có chi phí rất thấp so với thiệt hại do gián đoạn sản xuất hoặc chi phí sửa chữa cụm thiết bị chính.
• Vận hành tự động hóa 24/7: Thiết bị hoạt động liên tục, hoàn toàn tự động dựa trên động năng của dòng chảy, giảm thiểu tối đa chi phí nhân công và giám sát thủ công.

2. Thông số kỹ thuật chi tiết Y Lọc YDK KGL-16

Model KGL-16 được sản xuất theo quy trình nghiêm ngặt đạt chuẩn quốc tế. Dưới đây là bảng thông số kỹ thuật cốt lõi được trích xuất trực tiếp từ tài liệu kỹ thuật của nhà sản xuất:

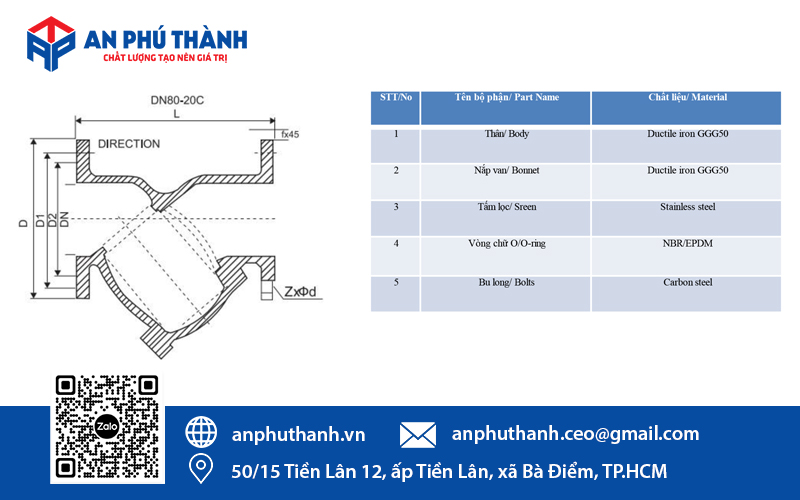

3. Phân tích cấu tạo và Vật liệu đột phá

Độ bền vượt trội của Y lọc YDK KGL-16 nằm ở sự nâng cấp chất lượng vật liệu so với các dòng van gang thông thường trên thị trường:

• Thân van (Body) & Nắp van (Bonnet): Được đúc hoàn toàn bằng Gang cầu Ductile Iron GGG50. Đây là điểm cộng lớn vì gang cầu có khả năng chịu lực kéo, lực va đập cơ học tốt hơn từ 30% – 40% so với gang xám. Toàn bộ bề mặt trong và ngoài đều được phủ sơn Epoxy màu xanh, cách ly hoàn toàn oxit hóa và chống rỉ sét tối đa trong môi trường có độ ẩm cao.
• Tấm lọc (Screen): Nằm gọn trong nhánh nghiêng, chế tạo từ Thép không gỉ (Stainless Steel) cao cấp chống ăn mòn và chịu được áp lực dòng chảy liên tục. Dựa trên yêu cầu của hệ thống, nhà thầu có thể lựa chọn 2 cấu trúc mắt lưới:
  • Lưới lọc đan (Woven Wire Mesh): Kích thước lỗ siêu nhỏ chỉ ~0.07mm, là lựa chọn tối ưu để loại bỏ các hạt cặn siêu mịn, bảo vệ đồng hồ đo lưu lượng.
  • Lưới lọc đục lỗ (Perforated Screen): Kích thước lỗ từ 0.8mm – 3.2mm, phù hợp cho các đường ống dẫn nước thô, hệ thống PCCC cần giữ lại rác, mảnh vụn kích thước lớn.
• Vòng chắn O-ring (Gioăng làm kín): Sử dụng cao su cao cấp NBR hoặc EPDM, có độ đàn hồi tốt, chịu uốn nén cao. Đảm bảo độ kín khít tuyệt đối tại mặt tiếp xúc giữa nắp van và thân van, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.
• Bu lông liên kết (Bolts): Làm bằng thép carbon (Carbon Steel) cường độ cao, giúp ép chặt nắp van vào thân một cách an toàn chịu được áp lực kiểm tra lên tới 2.4 MPa.

4. Bảng thông số kích thước sản phẩm

Y lọc YDK KGL-16 được thiết kế với dải kích cỡ đa dạng từ DN50 đến DN400 kết nối mặt bích. Dưới đây là các thông số hình học chính xác để phục vụ công tác thiết kế bản vẽ và thi công lắp đặt thực tế:

Các thông số bao gồm: L (Chiều dài thân); Φ (Đường kính ngoài mặt bích); Φ1 (Đường kính vòng tròn định vị bu lông); Φ2 (Đường kính lòng trong van); Z×Φd (Số lượng lỗ × Đường kính lỗ bu lông).

5. Vị trí lắp đặt điển hình và Ứng dụng thực tế của Y lọc YDK

Sở hữu đặc tính của dòng van gang cầu chịu áp PN16, y lọc KGL-16 là giải pháp tối ưu cho các hệ thống đường ống quy mô từ trung bình đến rất lớn:

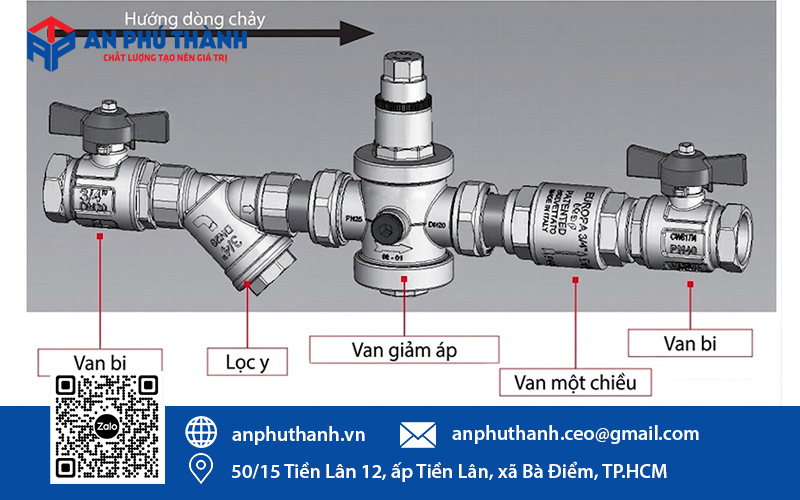

5.1. Các vị trí lắp đặt bắt buộc trong hệ thống

Để phát huy tối đa công năng, Y lọc thường được bố trí cố định tại các điểm mấu chốt:

• Trước đầu hút của máy bơm: Bảo vệ cánh bơm không bị chém vào đá, gỗ, rác thô gây mẻ hoặc gãy cánh.
• Trước các loại van chức năng: Đặt phía trước van giảm áp, van bướm, van cầu hoặc cụm van điều khiển điện nhằm giữ cho ty van và màng van luôn sạch sẽ.
• Trước bẫy hơi (Steam Trap): Đảm bảo hệ thống tuần hoàn hơi nóng không bị nghẹt đường xả.
• Đầu vào của thiết bị đo và bình áp lực: Bảo vệ đồng hồ đo lưu lượng, đồng hồ áp suất tránh sai số do cặn bám.

5.2. Ứng dụng theo ngành công nghiệp

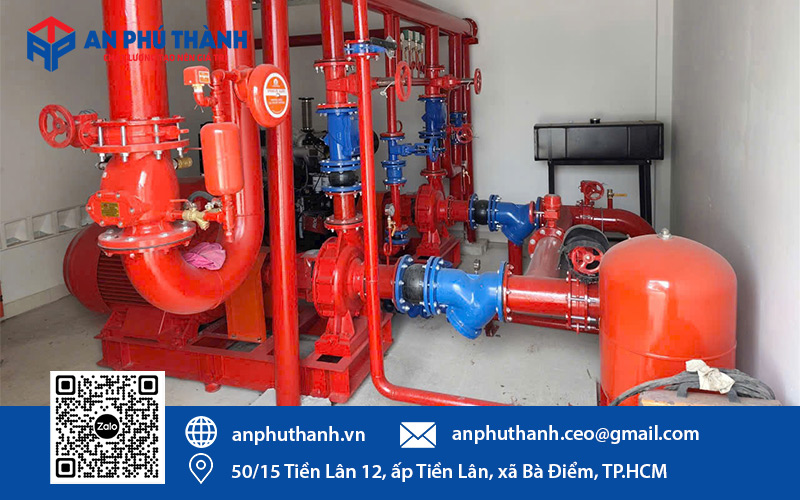

• Hệ thống Cấp thoát nước & PCCC: Lắp trong mạng lưới cấp nước sinh hoạt đô thị, nhà máy xử lý nước thải nhẹ. Và đặc biệt là bảo vệ các đầu phun Sprinkler trong hệ thống cứu hỏa tự động không bị tắc nghẽn khi có hỏa hoạn.
• Hệ thống điều hòa trung tâm HVAC: Lắp đặt trên các đường ống dẫn nước làm mát của tháp giải nhiệt, hệ thống Chiller tòa nhà chung cư, trung tâm thương mại.
• Công nghiệp sản xuất nhẹ: Lọc thô nguồn nước đầu vào cho nhà máy chế biến thực phẩm, nước giải khát, nước ép trái cây hoặc sản xuất dược phẩm dân dụng.

6. Hướng dẫn lắp đặt, Vận hành và Bảo trì định kỳ

6.1. Nguyên tắc lắp đặt chuẩn kỹ thuật

• Hướng lắp đặt: Thân van luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Bắt buộc phải lắp sao cho chiều mũi tên trùng với chiều di chuyển của lưu chất.
• Tư thế của nhánh lọc: Nhánh nghiêng chữ Y (nơi chứa lưới lọc) phải hướng xuống dưới hoặc nằm ngang. Tuyệt đối không hướng ngược lên trên vì khi dòng lưu chất dừng, cặn bẩn sẽ rơi ngược lại đường ống chính thay vì gom vào nắp lọc.
• Kiểm tra áp lực: Chỉ tiến hành lắp đặt khi hệ thống đã xả hoàn toàn áp suất và làm sạch lòng ống. Sau khi cố định các bu lông bích, tiến hành tăng áp từ từ để test độ kín của gioăng O-ring.

6.2. Quy trình bảo trì và Vệ sinh lưới lọc

Theo thời gian vận hành, lượng rác tích tụ trong lưới lọc sẽ tăng lên, làm xuất hiện độ chênh lệch áp suất lớn giữa đầu vào và đầu ra.

• Cần kiểm tra chỉ số chênh áp này định kỳ hàng tháng. Tần suất tháo nắp vệ sinh rác khuyến nghị là từ 3 – 6 tháng/lần tùy thuộc vào chất lượng nguồn lưu chất.
• Nhờ thiết kế nắp van liên kết bằng bu lông độc lập với thân, kỹ thuật viên chỉ cần xả áp, tháo hệ thống bu lông nắp van là có thể lấy lưới lọc inox ra xịt rửa, vệ sinh mà không cần phải tháo dỡ toàn bộ y lọc ra khỏi đường ống.
• Thường xuyên kiểm tra và thay thế gioăng cao su O-ring nếu phát hiện hiện tượng rò rỉ tại nắp van. Nếu lưới lọc có dấu hiệu bị rách, móp méo nghiêm trọng do va đập rác thô, cần tiến hành thay thế lưới lọc mới ngay để tránh tạp chất lọt xuống hạ lưu.

7. An Phú Thành – Nhà phân phối Y Lọc YDK KGL-16 chính hãng tại Việt Nam

An Phú Thành hiện là đơn vị cung cấp các dòng van công nghiệp YDK chính hãng tại Việt Nam. Với hành trình hơn 17 năm khẳng định thương hiệu trên thị trường, chúng tôi có:

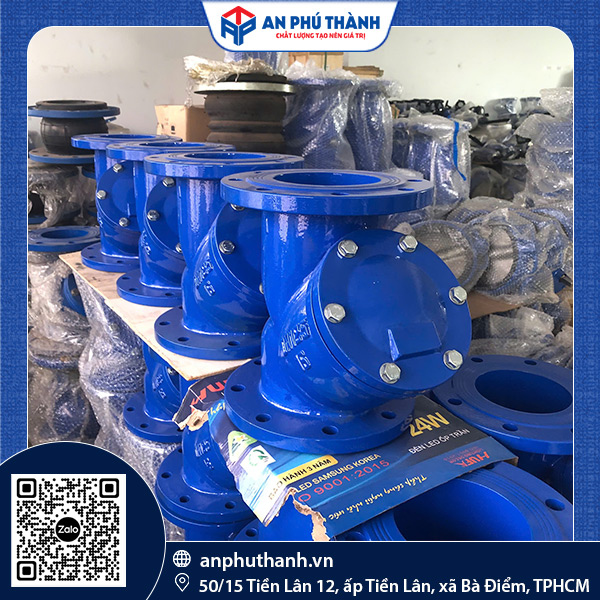

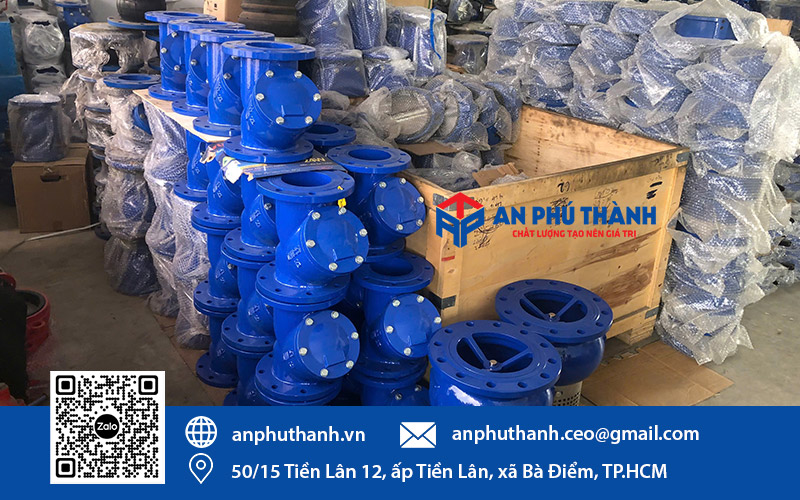

• Hàng sẵn kho số lượng lớn: Đầy đủ các dải kích thước từ DN50 đến DN450, sẵn sàng giao hàng nhanh để đáp ứng tiến độ thi công khắc nghiệt của các nhà thầu lớn.
• Báo giá tối ưu tại nguồn: Là đơn vị nhập khẩu trực tiếp, An Phú Thành đảm bảo mức giá cạnh tranh nhất, đi kèm chính sách chiết khấu hấp dẫn cho các dự án thương mại.
• Dịch vụ trọn gói chu đáo: Bảo hành chính hãng 12 tháng, cung cấp đầy đủ chứng từ CO/CQ và hỗ trợ tư vấn giải pháp kỹ thuật trọn vòng đời sản phẩm.

Video thực tế y lọc YDK do An Phú Thành cung cấp:
