Thông tin sản phẩm

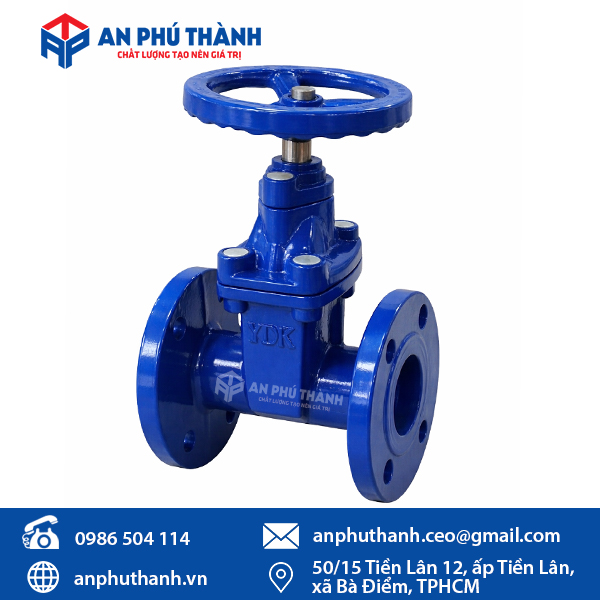

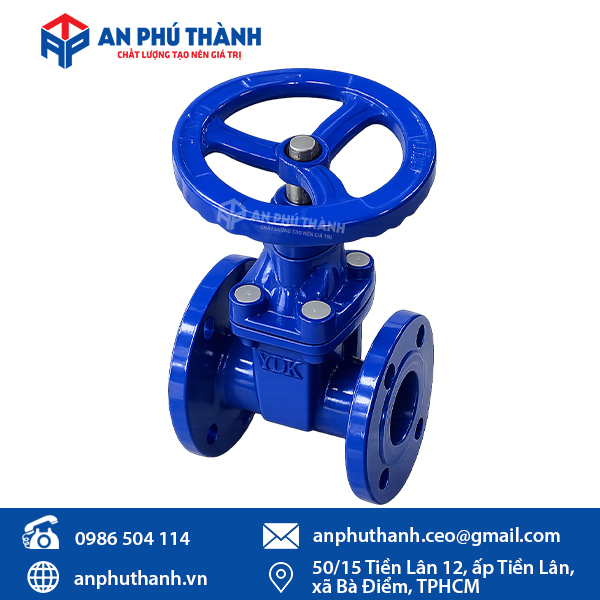

Van cổng ty chìm YDK (Model KNX-16) là dòng van công nghiệp cao cấp, chuyên dùng cho hệ thống cấp thoát nước, PCCC và điều hòa trung tâm (HVAC). Với thiết kế trục ty nằm trong thân van, sản phẩm giúp tiết kiệm không gian lắp đặt tối đa và đảm bảo độ bền cao nhờ lớp sơn Epoxy chống ăn mòn.

Tại Việt Nam, An Phú Thành là đơn vị được YDK ủy quyền phân phối chính hãng, sẵn kho số lượng lớn từ DN50 – DN1000 với đầy đủ chứng chỉ CO/CQ.

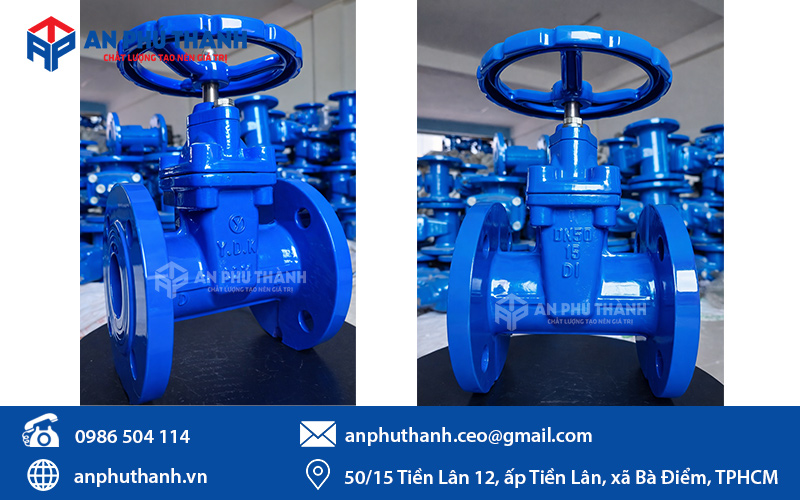

Tổng quan về Van cổng ty chìm YDK (Model KNX-16)

Điểm đặc trưng nhất của dòng van này là trục van (ty van) được thiết kế nằm gọn bên trong thân. Khi xoay tay quay vô lăng, đĩa van sẽ di chuyển lên xuống trên ren trục, nhưng bản thân trục van không hề nhô lên cao. Do đó, giúp tiết kiệm không gian lắp đặt phía trên, cực kỳ phù hợp cho các vị trí ngầm, tủ kỹ thuật PCCC hoặc các hệ thống ống sát trần nhà. Ngoài ra, vì trục không tiếp xúc trực tiếp với môi trường bên ngoài nên hạn chế tối đa tình trạng rỉ sét và bám bụi.

Loại van này được sử dụng phổ biến trong các hệ thống đường ống nước công nghiệp, cấp thoát nước, PCCC và điều hòa trung tâm (HVAC).

Để hỗ trợ quý khách hàng và các kỹ sư dự án lựa chọn đúng chủng loại, dưới đây là bảng thông số kỹ thuật chi tiết từ nhà sản xuất:

Video thực tế van cổng ty chìm tay quay YDK tại An Phú Thành:

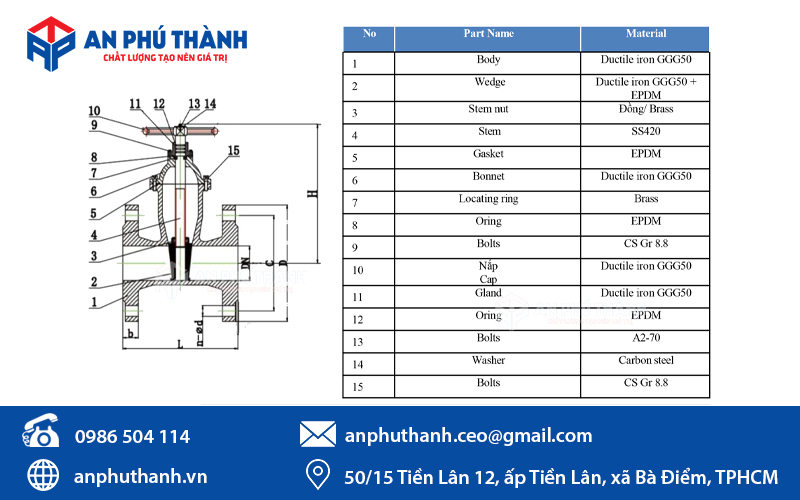

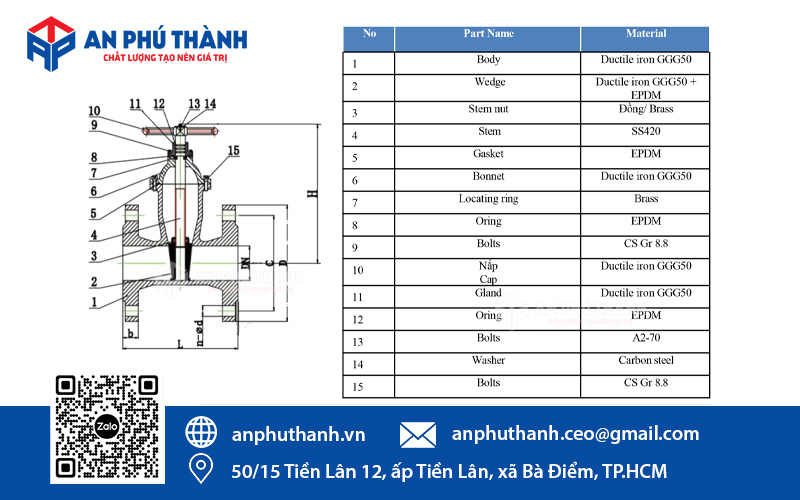

Cấu tạo của van cổng ty chìm YDK (KNX-16)

• Thân van: Là bộ phận nằm ở bên ngoài là, có nhiệm vụ làm bệ đỡ cho nắp van và chứa đựng, bảo vệ các bộ phận khác bên trong van.
• Trục van: Kết nối đĩa van và bộ phận điều khiển. Khi trục van chuyển động, đĩa van cũng sẽ chuyển động theo, từ đó tạo ra trạng thái đóng, mở van, cho phép hoặc ngăn chặn lưu chất đi qua van.
• Tay quay vô lăng: Tay quay được kết nối cố định với trục van bằng các khóa chốt hoặc bu lông.
• Gioăng làm kín: Là bộ phận kết nối giữa đĩa van và thân van, tạo thành một vòng tròn khép kín. Gioăng thường được làm bằng các loại vật liệu có tính đàn hồi như cao su silicone, Teflon, cao su EPDM,…
• Nắp van: Được liên kết chặt chẽ với thân van tạo thành một thể thống nhất. Phần bạc trục trên nắp van giúp cố định trục van theo chiều thẳng đứng.
• Đĩa van: Đãi van là bộ phận sẽ tiếp xúc trực tiếp với lưu chất trong hệ thống nên thường được làm bằng các kim loại cứng như inox, thép,… Có chức năng đóng, mở giúp lưu chất lưu thông qua van dễ dàng.

Nguyên lý hoạt động của van cổng ty chìm YDK

• Khi mở van: Khi người dùng tác động một lực vào phần tay quay vô lăng, hoặc đóng mở công tắc của điều khiển điện, khí nén, điều này sẽ tạo ra một lực momen xoắn từ các ren làm cho trục van quay. Trục van quay sẽ kéo theo đĩa van từ từ đi lên, cho đến khi tạo ra một khoảng trống hoàn toàn, cho phép lưu chất đi qua van dễ dàng để vào hệ thống.
• Khi đóng van: Người vận hành sẽ thực hiện quay tay quay hoặc bật công tắc của van YDK này theo chiều ngược lại. Lúc này lực momen xoắn từ các ren sẽ làm cho trục van quay theo chiều ngược lại, đĩa van cũng sẽ từ từ di chuyển xuống đóng lại hoàn toàn cửa van, ngăn chặn toàn bộ lưu chất không cho đi qua van.

Ưu và Nhược điểm của van cổng ty chìm YDK

Ưu điểm của sản phẩm

• Khả năng ngăn chặn và lưu thông dòng chảy tốt, mang đến hiệu quả cao cho hoạt động công nghiệp.
• Được chế tạo từ nhiều loại vật liệu khác nhau như inox, đồng, thép, gang,… có thể được sử dụng trong nhiều điều kiện môi trường khác nhau, kể cả những nơi có điều kiện khắc nghiệt, có các chất gây ăn mòn, oxy hóa.
• Giá thành tương đối rẻ, tùy theo điều kiện kinh tế và môi trường sử dụng mà có sự lựa chọn cho phù hợp.
• Có thiết kế đơn giản, nhỏ gọn, không chiếm nhiều diện tích khi lắp đặt.
• Nguyên lý hoạt động đơn giản, thao tác vận hành dễ dàng, không yêu cầu chuyên môn cao.
• Hoạt động tốt trong môi trường nước sạch, ứng dụng nhiều trong các hệ thống nước sinh hoạt, nước cho các toà nhà, khu chung cư, nhà máy sản xuất,…
• Trục ty nằm chìm trong thân van nên tiết kiệm được nhiều diện tích, trục ty không tiếp xúc với môi trường sẽ hạn chế được tình trạng oxy hóa nhanh.
• Được thiết kết với đa dạng kích cỡ, tạo nên nhiều sự lựa chọn.
• Dễ dàng tháo lắp để sửa chữa, bảo dưỡng.

Nhược điểm của sản phẩm

• Chỉ thích hợp với chức năng ngăn chặn và cho phép dòng chảy đi qua van, không thích hợp với nhiệm vụ điều tiết dòng chảy.
• Trục van nằm ẩn bên trong thân van, nên gây khó khăn cho việc quan sát trạng thái hoạt động của van từ bên ngoài.
• Có kích thước tương đối nhỏ, không phù hợp với các hệ thống với đường ống có kích thước to, quy mô lớn.
• Dễ bị ăn mòn bởi lưu chất bên trong hệ thống.

Video thực tế kiểm định chất lượng tại An Phú Thành

Chúng tôi hiểu rằng đối với các công trình trọng điểm, chất lượng thiết bị là yếu tố sống còn quyết định sự an toàn và tuổi thọ hệ thống. Không chỉ dừng lại ở hồ sơ giấy tờ, tại kho An Phú Thành, mỗi lô hàng Van cổng ty chìm Y.D.K đều phải trải qua quy trình kiểm tra áp lực thực tế nghiêm ngặt trước khi bàn giao cho khách hàng.

Chứng nhận đạt tiêu chuẩn và video, hình ảnh thực tế quá trình test kiểm tra độ bền của van cổng ty chìm Y.D.K  (do An Phú Thành phân phối) ở áp lực 24 bar và độ kín ở áp lực 17 bar trong 3 phút:

Lợi ích khi mua van cổng ty chìm YDK tại An Phú Thành

Với hơn 17 năm kinh nghiệm trong lĩnh vực van công nghiệp, An Phú Thành hiện là đơn vị cung cấp sản phẩm chính hãng thương hiệu van Y.D.K tại Việt Nam. Chúng tôi mang đến giải pháp tối ưu cho mọi nhà thầu:

• Báo giá đại lý tốt nhất thị trường: Nhờ lợi thế nhập khẩu trực tiếp số lượng lớn từ nguồn, không qua đơn vị trung gian, đảm bảo mức chiết khấu cực kỳ hấp dẫn cho các dự án lớn.

• Hồ sơ pháp lý đầy đủ 100%: Mỗi sản phẩm xuất kho đều đi kèm bộ chứng từ quyền lực: CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng), Packing List và Tờ khai hải quan.

• Nguồn hàng sẵn có: Chúng tôi luôn duy trì lượng tồn kho lớn các dòng van cổng ty chìm từ DN50 đến DN1000 tại hệ thống kho bãi ở TP.HCM, sẵn sàng đáp ứng tiến độ “gấp” của dự án.

• Chính sách hậu mãi chuyên nghiệp: Bảo hành chính hãng 12 tháng, chính sách đổi trả linh hoạt. Hỗ trợ vận chuyển hàng trên toàn quốc.

Trong bối cảnh thị trường van công nghiệp thật giả lẫn lộn, việc lựa chọn một đơn vị phân phối có tâm và có tầm là yếu tố tiên quyết để bảo vệ uy tín của nhà thầu và sự an toàn của công trình. Van cổng ty chìm YDK do An Phú Thành cung cấp không chỉ là một thiết bị, đó là lời cam kết về chất lượng bền bỉ theo thời gian.

Đừng để tiến độ dự án bị đình trệ hay chi phí phát sinh vì hàng kém chất lượng.

Hãy để đội ngũ chuyên gia của chúng tôi hỗ trợ bạn chọn đúng cấu hình, tối ưu ngân sách và đảm bảo mọi tiêu chuẩn kỹ thuật khắt khe nhất.
