Van phá chân không: Cấu tạo, phân loại và nguyên lý hoạt động

Van phá chân không là thiết bị giúp cân bằng áp suất trong đường ống, bồn chứa và nhiều hệ thống công nghiệp, hạn chế các sự cố do áp suất âm gây ra. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các loại van phá chân không sẽ giúp người dùng lựa chọn thiết bị phù hợp, đảm bảo hệ thống vận hành ổn định và an toàn hơn.

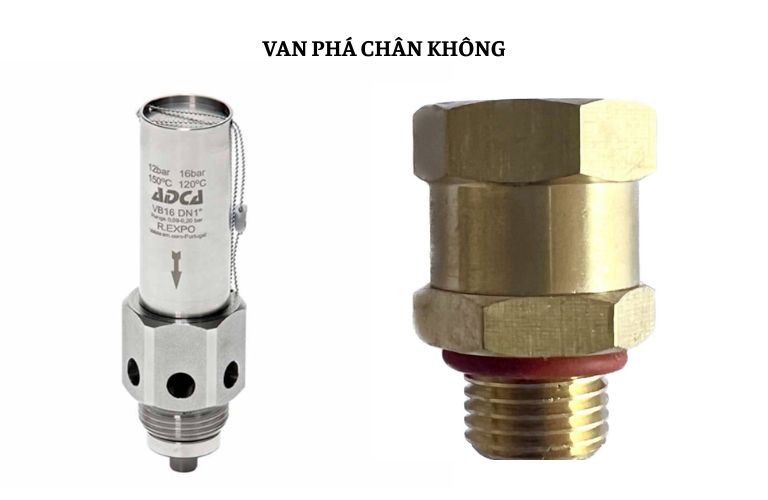

Van phá chân không là gì?

Van phá chân không là thiết bị được lắp đặt trên đường ống, bồn chứa hoặc hệ thống công nghiệp nhằm ngăn tình trạng áp suất âm vượt quá mức cho phép. Khi áp suất bên trong hệ thống giảm xuống thấp hơn áp suất môi trường, van sẽ tự động mở để đưa không khí từ bên ngoài vào, từ đó cân bằng áp suất và hạn chế nguy cơ móp bồn, biến dạng đường ống hoặc ảnh hưởng đến các thiết bị liên quan.

Trong tiếng Anh, van phá chân không thường được gọi là Vacuum Breaker Valve hoặc Vacuum Breaker. Thiết bị này được ứng dụng phổ biến trong hệ thống hơi, bồn chứa, bộ trao đổi nhiệt, đường ống dẫn chất lỏng và nhiều dây chuyền công nghiệp có khả năng phát sinh chân không trong quá trình vận hành.

Tác dụng của van phá chân không

Van phá chân không có nhiệm vụ chính là đưa không khí vào hệ thống khi áp suất bên trong giảm xuống dưới mức cho phép, từ đó nhanh chóng cân bằng chênh lệch áp suất. Nhờ cơ chế này, van giúp hạn chế tình trạng đường ống, bồn chứa hoặc thiết bị bị móp, biến dạng và hư hỏng do tác động của áp suất âm.

Bên cạnh đó, van phá chân không còn mang lại nhiều lợi ích trong quá trình vận hành như:

• Bảo vệ đường ống và bồn chứa: Giảm nguy cơ co rút, biến dạng hoặc hư hỏng khi xuất hiện chân không.
• Duy trì áp suất ổn định: Hỗ trợ hệ thống làm việc trong điều kiện áp suất phù hợp và hạn chế các biến động bất thường.
• Bảo vệ máy móc, thiết bị: Giảm tác động tiêu cực của áp suất âm lên máy bơm, thiết bị trao đổi nhiệt và các bộ phận liên quan.
• Tăng độ an toàn khi vận hành: Hạn chế những sự cố có thể xảy ra trong quá trình xả lưu chất, ngưng tụ hơi hoặc làm nguội hệ thống.
• Kéo dài tuổi thọ hệ thống: Khi áp suất được kiểm soát tốt, đường ống và thiết bị ít chịu ứng suất bất thường, qua đó giảm hao mòn và chi phí bảo trì.

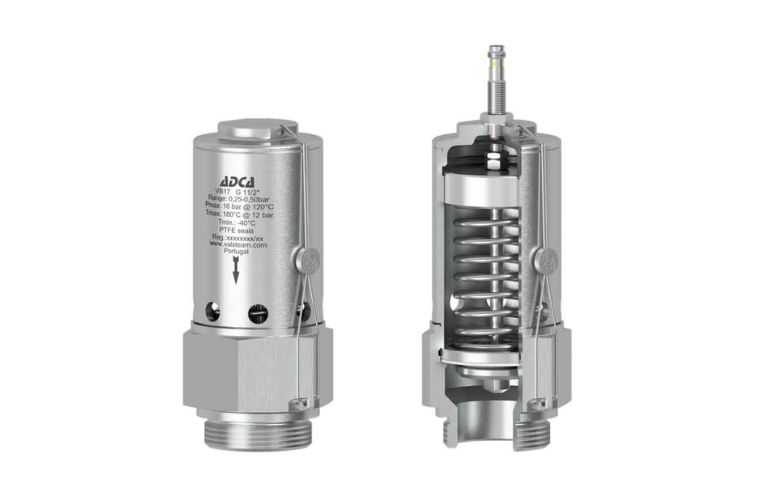

Cấu tạo của van phá chân không

Van phá chân không có cấu tạo tương đối đơn giản nhưng các bộ phận được thiết kế để phản ứng nhanh khi áp suất trong hệ thống giảm xuống mức chân không. Tùy từng dòng van và nhà sản xuất, thiết kế có thể khác nhau, tuy nhiên về cơ bản thường gồm các bộ phận sau:

• Thân van: Là bộ phận bao bọc và bảo vệ các chi tiết bên trong, thường được chế tạo từ đồng, gang, thép hoặc inox tùy theo môi trường sử dụng.
• Nắp van: Liên kết với thân van, giúp cố định các bộ phận bên trong và thuận tiện cho việc tháo lắp, kiểm tra hoặc bảo dưỡng.
• Đĩa van, bi van hoặc piston: Có nhiệm vụ đóng – mở cửa van. Khi xuất hiện áp suất âm, bộ phận này dịch chuyển để cho không khí từ bên ngoài đi vào hệ thống.
• Lò xo: Tạo lực giữ đĩa van ở trạng thái đóng trong điều kiện vận hành bình thường và hỗ trợ van trở về vị trí ban đầu khi áp suất được cân bằng.
• Gioăng làm kín: Thường được làm từ cao su, PTFE hoặc các vật liệu chịu nhiệt khác, giúp hạn chế rò rỉ tại vị trí đóng van.
• Cổng kết nối: Dùng để lắp van vào đường ống hoặc thiết bị, phổ biến với kiểu nối ren hoặc nối bích.

Nhìn chung, cấu tạo của van phá chân không được tối ưu theo hướng gọn, ít chi tiết chuyển động và hoạt động tự động. Điều này giúp van có khả năng phản ứng nhanh trước sự thay đổi áp suất, đồng thời thuận tiện cho công tác kiểm tra và bảo dưỡng trong quá trình sử dụng.

Nguyên lý hoạt động của van phá chân không

Van phá chân không hoạt động dựa trên sự chênh lệch áp suất giữa bên trong hệ thống và môi trường bên ngoài. Khi áp suất trong đường ống hoặc bồn chứa duy trì ở mức bình thường, đĩa van, bi van hoặc piston được giữ ở vị trí đóng, giúp hệ thống vận hành kín và ổn định.

Khi áp suất bên trong giảm xuống thấp hơn áp suất khí quyển đến một mức nhất định, lực chênh lệch áp suất sẽ thắng lực giữ của lò xo hoặc cơ cấu đóng van. Lúc này, van tự động mở để không khí từ bên ngoài đi vào hệ thống, làm giảm mức chân không và đưa áp suất dần trở về trạng thái cân bằng.

Khi áp suất trong hệ thống đã ổn định, lực lò xo hoặc cơ cấu hồi vị sẽ đưa bộ phận đóng van trở lại vị trí ban đầu. Van tiếp tục duy trì trạng thái đóng cho đến khi xuất hiện một chu kỳ áp suất âm mới.

Có thể hình dung quá trình hoạt động theo trình tự:

Áp suất giảm → xuất hiện chân không → van mở → không khí đi vào → áp suất cân bằng → van đóng lại.

Nhờ cơ chế vận hành tự động này, van phá chân không giúp hạn chế nguy cơ biến dạng đường ống, móp bồn chứa và ảnh hưởng đến các thiết bị trong hệ thống.

Các loại van phá chân không phổ biến

Van phá chân không được sản xuất với nhiều kiểu cấu tạo và vật liệu khác nhau để phù hợp với từng hệ thống. Tùy vào môi trường làm việc, áp suất, nhiệt độ và kiểu kết nối, người dùng có thể lựa chọn một trong những dòng van phổ biến dưới đây.

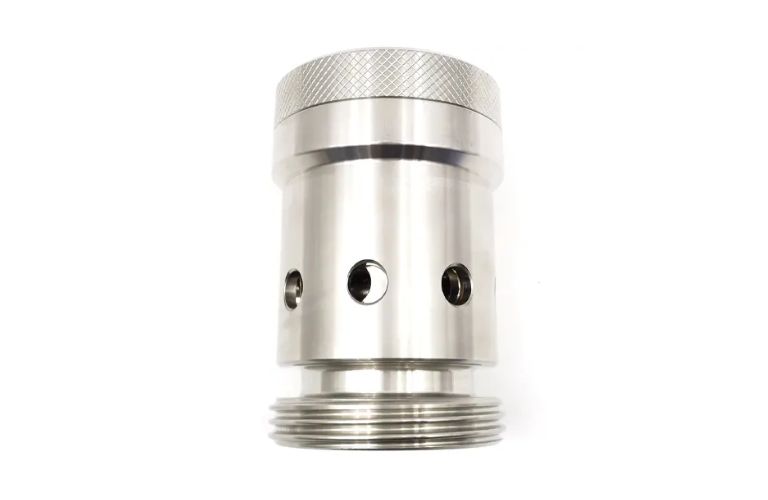

Van phá chân không dạng bi

Van phá chân không dạng bi sử dụng một viên bi làm bộ phận đóng – mở. Khi áp suất bên trong hệ thống giảm, viên bi dịch chuyển để mở đường cho không khí đi vào. Khi áp suất trở lại trạng thái cân bằng, bi trở về vị trí đóng và ngăn lưu chất thoát ra ngoài.

Loại van này có cấu tạo gọn, hoạt động đơn giản và thường được sử dụng trong các hệ thống có yêu cầu vận hành ổn định, bảo trì thuận tiện.

Van phá chân không dạng piston

Dòng van này sử dụng piston chuyển động bên trong thân van để kiểm soát luồng khí. Khi xuất hiện áp suất âm, piston dịch chuyển và mở cửa hút khí. Sau khi áp suất được cân bằng, piston trở về vị trí ban đầu.

Van phá chân không dạng piston thường có khả năng làm kín tốt, phù hợp với các hệ thống yêu cầu độ ổn định cao hoặc điều kiện làm việc tương đối khắc nghiệt.

Van phá chân không lò xo

Van phá chân không lò xo sử dụng lực đàn hồi của lò xo để giữ đĩa van ở trạng thái đóng. Khi áp suất âm đạt đến một giá trị nhất định, chênh lệch áp suất sẽ thắng lực lò xo và làm van mở. Không khí bên ngoài sau đó được đưa vào hệ thống để cân bằng áp suất.

Ưu điểm của loại van này là cơ chế hoạt động rõ ràng, phản ứng nhanh và có thể được thiết kế theo nhiều mức áp suất khác nhau.

Van phá chân không inox

Van phá chân không inox được chế tạo từ các loại inox như SUS 304 hoặc SUS 316, nổi bật với khả năng chống ăn mòn, chịu nhiệt và độ bền cao. Sản phẩm phù hợp với hệ thống hơi, hóa chất, thực phẩm, dược phẩm hoặc những môi trường yêu cầu cao về độ sạch.

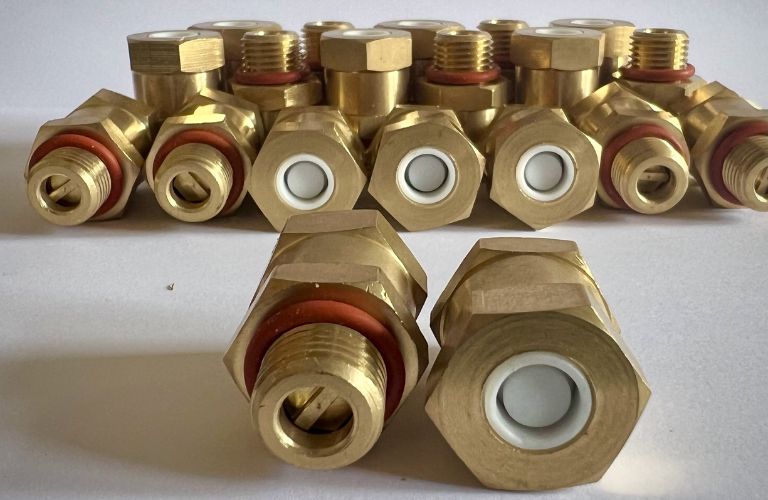

Van phá chân không bằng đồng

Van bằng đồng thường có kích thước nhỏ gọn, khả năng chống ăn mòn khá tốt và dễ lắp đặt. Dòng van này thường được sử dụng trong các hệ thống nước, hơi hoặc đường ống có quy mô vừa và nhỏ.

Van phá chân không nối ren

Van nối ren phù hợp với đường ống có kích thước nhỏ đến trung bình. Ưu điểm là thao tác lắp đặt nhanh, dễ tháo lắp khi bảo dưỡng và không yêu cầu hệ thống mặt bích phức tạp.

Van phá chân không nối bích

Van nối bích thường được sử dụng cho đường ống có kích thước lớn, áp suất làm việc cao hoặc hệ thống công nghiệp yêu cầu liên kết chắc chắn. Kiểu kết nối này giúp van ổn định hơn trong quá trình vận hành và thuận tiện khi cần tháo rời để kiểm tra.

Ưu điểm của van phá chân không

Van phá chân không là thiết bị quan trọng trong các hệ thống có nguy cơ hình thành áp suất âm, đặc biệt tại đường ống, bồn chứa, thiết bị trao đổi nhiệt và hệ thống hơi. Việc lắp đặt đúng loại van không chỉ giúp cân bằng áp suất mà còn góp phần nâng cao độ an toàn và duy trì sự ổn định trong suốt quá trình vận hành.

Một số ưu điểm nổi bật của van phá chân không gồm:

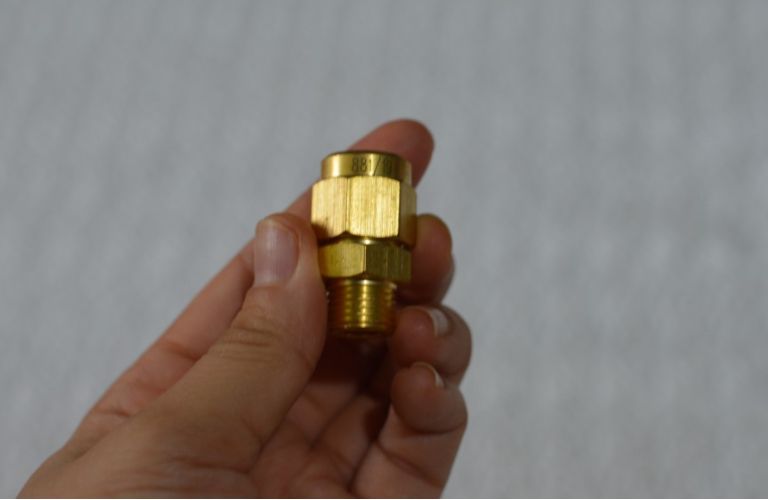

• Kiểm soát áp suất âm hiệu quả: Van tự động mở khi áp suất bên trong hệ thống giảm xuống dưới mức cho phép, giúp đưa không khí vào và nhanh chóng cân bằng áp suất.
• Bảo vệ đường ống và thiết bị: Hạn chế nguy cơ móp bồn, co rút đường ống, biến dạng thiết bị hoặc phát sinh hư hỏng do tác động của chân không.
• Vận hành hoàn toàn tự động: Phần lớn các dòng van cơ học hoạt động dựa trên chênh lệch áp suất, không cần nguồn điện hay hệ thống điều khiển phức tạp.
• Khả năng phản ứng nhanh: Cơ cấu đóng – mở được thiết kế để đáp ứng kịp thời trước sự thay đổi áp suất, giúp giảm thiểu rủi ro trong những giai đoạn xả lưu chất, ngưng tụ hơi hoặc làm nguội hệ thống.
• Cấu tạo gọn, dễ bảo trì: Số lượng chi tiết chuyển động không nhiều, thuận tiện cho việc tháo lắp, kiểm tra, vệ sinh và thay thế phụ kiện khi cần.
• Đa dạng vật liệu và kiểu kết nối: Van có thể được chế tạo từ đồng, inox, gang hoặc thép, đồng thời hỗ trợ kiểu nối ren hoặc nối bích để phù hợp với nhiều điều kiện làm việc khác nhau.
• Góp phần kéo dài tuổi thọ hệ thống: Khi áp suất được duy trì trong phạm vi ổn định, đường ống và thiết bị hạn chế chịu ứng suất bất thường, từ đó giảm hao mòn và chi phí sửa chữa.
• Phạm vi ứng dụng rộng: Van có thể sử dụng trong hệ thống hơi, nước, bồn chứa, bộ trao đổi nhiệt, dây chuyền sản xuất và nhiều hệ thống công nghiệp khác.

Với khả năng tự động cân bằng áp suất và bảo vệ thiết bị trước tác động của chân không, van phá chân không là giải pháp cần thiết đối với những hệ thống yêu cầu cao về tính ổn định, độ bền và an toàn vận hành.

Van phá chân không được sử dụng ở đâu?

Van phá chân không được ứng dụng trong nhiều hệ thống có nguy cơ xuất hiện áp suất âm trong quá trình vận hành. Thiết bị đặc biệt cần thiết tại những vị trí xảy ra hiện tượng xả lưu chất, ngưng tụ hơi, làm nguội hoặc thay đổi thể tích đột ngột.

Một số ứng dụng phổ biến gồm:

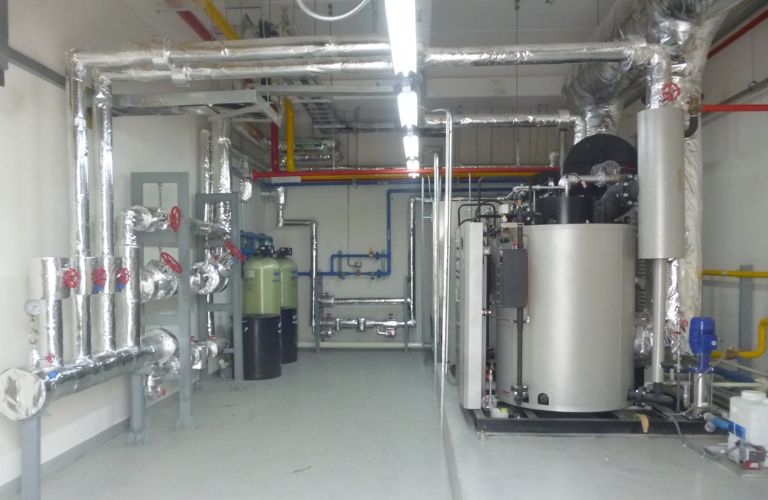

• Hệ thống hơi và nồi hơi: Hỗ trợ hạn chế chân không hình thành khi hơi nước ngưng tụ, từ đó bảo vệ đường ống và thiết bị liên quan.
• Bồn chứa và bể kín: Khi chất lỏng được xả ra ngoài, áp suất bên trong bồn có thể giảm nhanh. Van phá chân không giúp đưa không khí vào để cân bằng áp suất và giảm nguy cơ móp hoặc biến dạng bồn.
• Bộ trao đổi nhiệt: Trong quá trình làm nguội hoặc ngưng tụ, thể tích hơi giảm có thể tạo ra áp suất âm. Van giúp duy trì điều kiện làm việc ổn định cho thiết bị.
• Đường ống cấp và thoát chất lỏng: Van được lắp tại các vị trí phù hợp để hạn chế hiện tượng chân không khi dòng chảy thay đổi hoặc khi đường ống được xả cạn.
• Hệ thống máy bơm: Trong một số hệ thống, van phá chân không góp phần hạn chế áp suất âm bất thường tại đường ống hút hoặc các khu vực có nguy cơ phát sinh chân không.
• Dây chuyền sản xuất công nghiệp: Được sử dụng trong các ngành thực phẩm, đồ uống, hóa chất, dược phẩm, năng lượng và nhiều lĩnh vực có hệ thống đường ống hoặc thiết bị kín.
• Hệ thống xử lý nước và nước thải: Hỗ trợ cân bằng áp suất tại các đường ống và bồn chứa, đặc biệt trong quá trình xả, bơm hoặc thay đổi lưu lượng.

Tùy từng hệ thống, vị trí lắp đặt và thông số kỹ thuật của van cần được lựa chọn dựa trên mức chân không cho phép, lưu lượng không khí cần bổ sung, nhiệt độ, áp suất và đặc tính của lưu chất. Việc chọn đúng loại van sẽ giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng do chênh lệch áp suất.

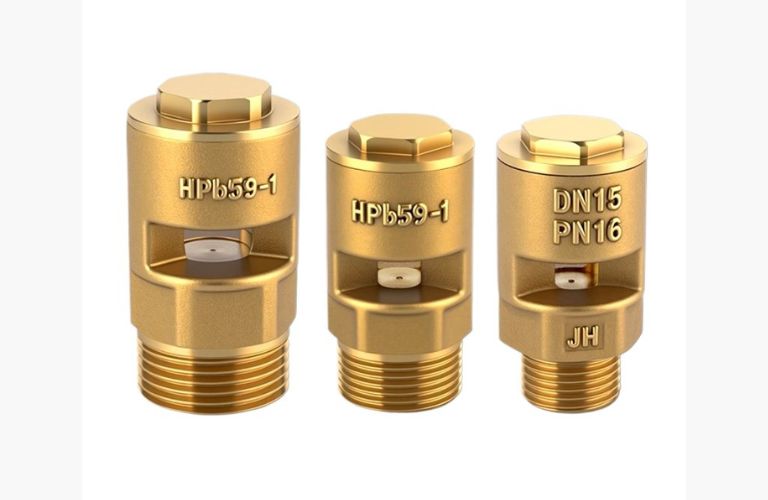

Cách chọn van phá chân không phù hợp

Van phá chân không cần được lựa chọn dựa trên điều kiện vận hành thực tế của hệ thống, thay vì chỉ căn cứ vào kích thước đường ống. Việc xác định đúng thông số ngay từ đầu sẽ giúp van phản ứng chính xác khi xuất hiện áp suất âm, đồng thời đảm bảo độ bền và tính ổn định trong quá trình sử dụng.

Khi lựa chọn, nên xem xét các yếu tố sau:

• Áp suất làm việc: Cần xác định áp suất vận hành bình thường và mức chân không có thể xuất hiện để chọn van có dải làm việc phù hợp.
• Nhiệt độ hệ thống: Nhiệt độ ảnh hưởng trực tiếp đến vật liệu thân van, gioăng làm kín và độ bền của các chi tiết bên trong.
• Lưu lượng không khí cần bổ sung: Đây là thông số quan trọng quyết định khả năng phá chân không của van. Van phải có khả năng đưa đủ lượng không khí vào trong thời gian cần thiết để cân bằng áp suất.
• Kích thước đường ống và cổng kết nối: Lựa chọn đúng kích thước DN, kiểu nối ren hoặc nối bích giúp việc lắp đặt thuận tiện và đảm bảo độ kín của hệ thống.
• Vật liệu chế tạo: Inox phù hợp với môi trường ăn mòn, nhiệt độ cao hoặc yêu cầu vệ sinh; đồng thích hợp với nhiều hệ thống nước và hơi quy mô nhỏ; gang hoặc thép thường được dùng trong các hệ thống công nghiệp có kích thước lớn.
• Đặc tính lưu chất và môi trường làm việc: Cần xem xét hệ thống đang sử dụng nước, hơi, hóa chất hay môi chất khác để lựa chọn vật liệu tương thích.
• Vị trí lắp đặt: Van cần được bố trí tại khu vực dễ hình thành chân không và có đủ không gian để hút không khí từ môi trường bên ngoài.
• Tiêu chuẩn kỹ thuật: Với các hệ thống yêu cầu cao, nên ưu tiên sản phẩm đáp ứng tiêu chuẩn về áp suất, nhiệt độ, vật liệu và kết nối theo thiết kế của công trình.

Trong thực tế, một van có kích thước lớn chưa chắc đã phù hợp nếu khả năng hút khí, áp suất mở hoặc vật liệu không đáp ứng điều kiện vận hành. Vì vậy, việc lựa chọn van phá chân không nên dựa trên tổng thể các thông số kỹ thuật của hệ thống để đảm bảo hiệu quả bảo vệ và hạn chế phát sinh sự cố trong quá trình sử dụng.

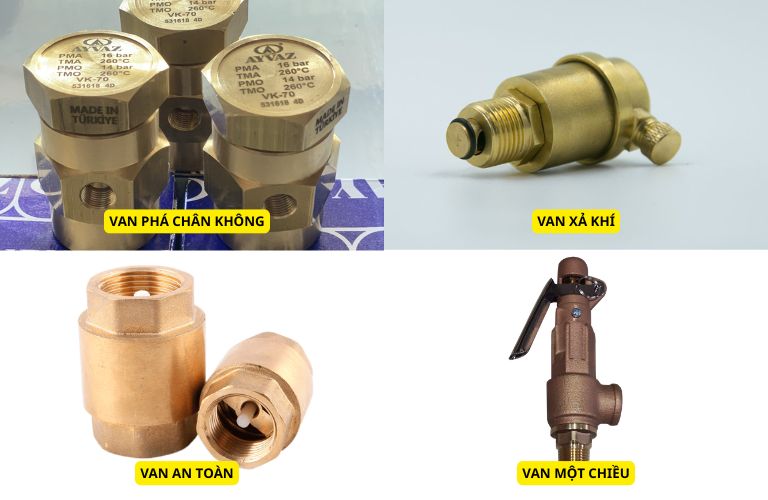

Phân biệt van phá chân không với một số loại van khác

Van phá chân không thường dễ bị nhầm với van xả khí, van an toàn hoặc van một chiều do đều có chức năng liên quan đến việc kiểm soát dòng lưu chất và áp suất trong hệ thống. Tuy nhiên, mỗi loại van có nguyên lý hoạt động và mục đích sử dụng hoàn toàn khác nhau.

Van phá chân không và van xả khí

Hai loại van này có chức năng gần như đối lập nhau. Van phá chân không cho phép không khí đi vào hệ thống khi xuất hiện áp suất âm, trong khi van xả khí có nhiệm vụ đưa lượng khí tích tụ ra ngoài đường ống. Trong một số hệ thống cấp thoát nước, hai chức năng có thể được tích hợp trong cùng một cụm van khí để vừa xả khí vừa chống hình thành chân không.

Van phá chân không và van an toàn

Van an toàn được thiết kế để bảo vệ hệ thống trước tình trạng quá áp, tức áp suất bên trong tăng vượt mức cho phép. Ngược lại, van phá chân không xử lý tình trạng áp suất quá thấp hoặc áp suất âm bằng cách đưa không khí bên ngoài vào. Vì vậy, hai loại van bảo vệ hệ thống ở hai trạng thái áp suất khác nhau.

Van phá chân không và van một chiều

Van một chiều chỉ cho phép lưu chất chảy theo một hướng nhất định nhằm ngăn hiện tượng chảy ngược. Trong khi đó, van phá chân không không có nhiệm vụ kiểm soát chiều dòng lưu chất chính mà chỉ mở khi xuất hiện chênh lệch áp suất cần được cân bằng.

Như vậy, điểm khác biệt quan trọng nhất của van phá chân không nằm ở khả năng bổ sung không khí vào hệ thống khi áp suất giảm. Việc phân biệt đúng chức năng của từng loại van sẽ giúp lựa chọn thiết bị phù hợp và tránh sử dụng sai mục đích trong quá trình thiết kế, lắp đặt hệ thống.

Câu hỏi thường gặp về van phá chân không

Trong quá trình lựa chọn, lắp đặt và sử dụng van phá chân không, người dùng thường gặp một số thắc mắc thực tế liên quan đến khả năng vận hành, bảo dưỡng và xử lý sự cố.

Dấu hiệu nào cho thấy van phá chân không đang gặp sự cố?

Một số dấu hiệu thường gặp gồm van không mở khi xuất hiện áp suất âm, rò rỉ tại vị trí làm kín, phát ra tiếng động bất thường hoặc đóng không kín sau khi áp suất đã cân bằng. Khi phát hiện các biểu hiện này, cần kiểm tra đĩa van, piston, lò xo và gioăng làm kín.

Van phá chân không có thể lắp theo phương ngang không?

Điều này phụ thuộc vào thiết kế của từng loại van. Nhiều sản phẩm yêu cầu lắp theo phương thẳng đứng để bộ phận đóng – mở hoạt động chính xác, trong khi một số dòng có thể hỗ trợ tư thế lắp khác. Vì vậy, cần tuân thủ hướng dẫn của nhà sản xuất trước khi lắp đặt.

Điều gì xảy ra nếu chọn van phá chân không quá nhỏ?

Nếu khả năng hút khí của van không đáp ứng nhu cầu của hệ thống, áp suất âm có thể không được giải phóng đủ nhanh. Điều này làm giảm hiệu quả bảo vệ và vẫn có nguy cơ gây biến dạng đường ống, bồn chứa hoặc thiết bị.

Van phá chân không có bị ảnh hưởng bởi cặn bẩn không?

Có. Bụi, cặn hoặc tạp chất tích tụ tại bề mặt làm kín có thể khiến van đóng không kín hoặc chuyển động không linh hoạt. Vì vậy, những hệ thống có môi trường nhiều bụi hoặc cặn cần được kiểm tra và vệ sinh van thường xuyên hơn.

Khi nào cần thay van phá chân không mới?

Nên cân nhắc thay van khi thân van bị ăn mòn nghiêm trọng, bộ phận đóng – mở bị hư hỏng, lò xo mất khả năng đàn hồi hoặc van không còn đảm bảo độ kín sau khi đã bảo dưỡng. Việc thay thế đúng thời điểm giúp duy trì khả năng bảo vệ hệ thống và hạn chế sự cố trong quá trình vận hành.

Van phá chân không là thiết bị quan trọng giúp cân bằng áp suất, bảo vệ đường ống, bồn chứa và các thiết bị trong hệ thống khỏi tác động của áp suất âm. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và lựa chọn đúng loại van sẽ góp phần nâng cao độ an toàn, độ bền và hiệu quả vận hành của toàn hệ thống.
