Van màng khí nén: Cấu tạo, ứng dụng và bảng giá

Van màng khí nén là thiết bị điều khiển dòng chảy được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp nhờ khả năng đóng mở tự động, vận hành ổn định và độ kín cao. Để hiểu rõ hơn về thiết bị này, hãy cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và bảng giá van màng khí nén trong bài viết dưới đây.

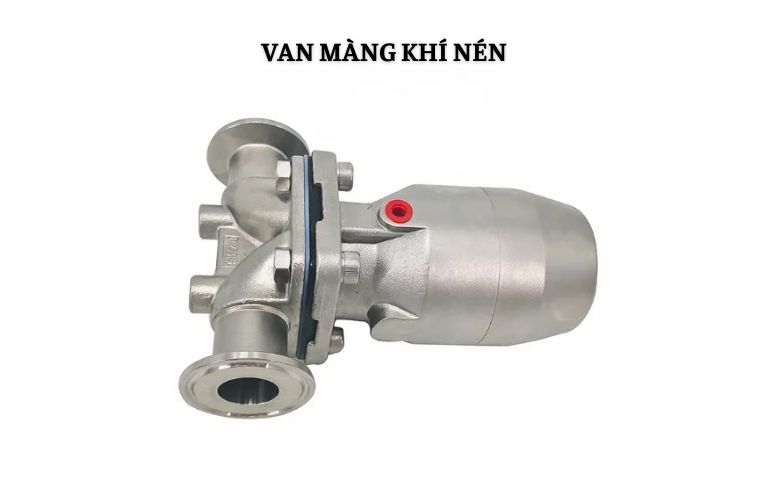

Van màng khí nén là gì?

Van màng khí nén (Pneumatic Diaphragm Valve) là thiết bị công nghiệp sử dụng áp lực khí nén để điều khiển quá trình đóng, mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống. Điểm đặc trưng của loại van này là sử dụng màng ngăn có tính đàn hồi, thường được chế tạo từ cao su EPDM, PTFE hoặc các vật liệu chuyên dụng, giúp kiểm soát dòng chảy và hạn chế rò rỉ trong quá trình vận hành.

Khác với van màng điều khiển bằng tay, van màng khí nén được trang bị bộ truyền động sử dụng khí nén, cho phép đóng mở tự động mà không cần thao tác trực tiếp. Tùy theo thiết kế, thiết bị có thể hoạt động ở chế độ thường đóng, thường mở hoặc tác động kép, đáp ứng những yêu cầu vận hành khác nhau.

Nhờ khả năng đóng kín tốt, cách ly lưu chất với cơ cấu truyền động và phù hợp với nhiều loại vật liệu thân van như inox, gang, nhựa PVC hay PVDF, van màng khí nén được ứng dụng rộng rãi trong các hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm và nhiều dây chuyền sản xuất công nghiệp.

Cấu tạo của van màng khí nén

Van màng khí nén có kết cấu tương đối đơn giản, được thiết kế để kiểm soát dòng lưu chất thông qua chuyển động của màng van dưới tác động của áp suất khí nén. Về cơ bản, thiết bị gồm 4 bộ phận chính, mỗi bộ phận đảm nhận một chức năng riêng trong quá trình vận hành.

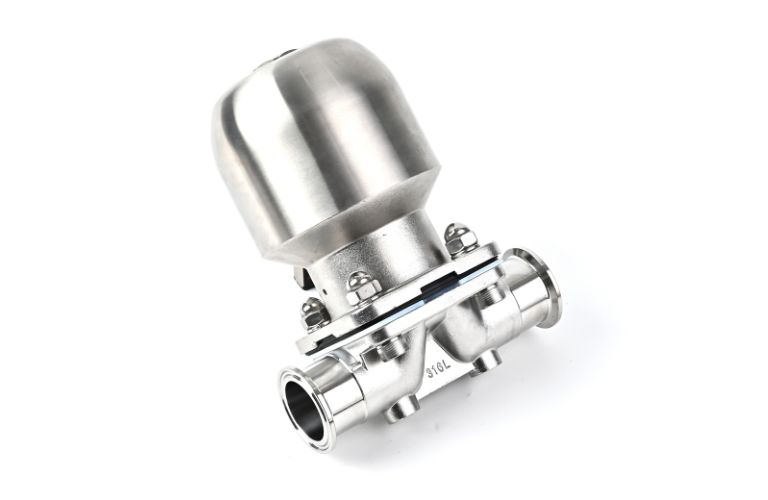

• Thân van (Valve Body)

Thân van là bộ phận chịu lực, tạo đường dẫn lưu chất và kết nối trực tiếp với hệ thống đường ống. Tùy theo môi trường sử dụng, thân van được chế tạo từ inox 304, inox 316, gang hoặc nhựa kỹ thuật như PVC, PP, PVDF. Thiết kế thân van thường có dạng đập chắn hoặc dòng chảy thẳng, với các kiểu kết nối như mặt bích, ren, Clamp hoặc rắc co.

• Màng van (Diaphragm)

Màng van là bộ phận trực tiếp đóng kín hoặc mở đường lưu chất, đồng thời ngăn cách môi chất với cơ cấu truyền động phía trên. Bộ phận này thường được làm từ cao su EPDM, PTFE hoặc vật liệu kết hợp, có khả năng đàn hồi, chịu nhiệt và kháng hóa chất tùy theo đặc tính vật liệu. Chất lượng màng van ảnh hưởng trực tiếp đến độ kín, hiệu suất vận hành và tuổi thọ thiết bị.

• Bộ truyền động khí nén (Pneumatic Actuator)

Bộ truyền động khí nén có nhiệm vụ chuyển đổi áp suất khí nén thành lực cơ học để điều khiển hoạt động đóng mở van. Tùy thiết kế, bộ phận này sử dụng piston hoặc màng truyền động, kết hợp với hệ thống lò xo ở các dòng van tác động đơn. Cơ cấu truyền động có thể được thiết kế theo chế độ thường đóng (NC), thường mở (NO) hoặc tác động kép (DA).

• Trục truyền động và bộ phận ép màng

Trục truyền động liên kết bộ truyền động khí nén với bộ phận ép màng, có nhiệm vụ truyền lực để nâng hoặc hạ màng van. Khi màng van được ép xuống bề mặt làm kín, dòng lưu chất bị chặn lại; ngược lại, khi màng được nâng lên, lưu chất có thể đi qua thân van.

Các bộ phận được liên kết thông qua nắp van, bu lông và những chi tiết làm kín phù hợp, tạo thành kết cấu chắc chắn, thuận tiện cho việc tháo lắp, kiểm tra và thay thế màng van trong quá trình bảo dưỡng.

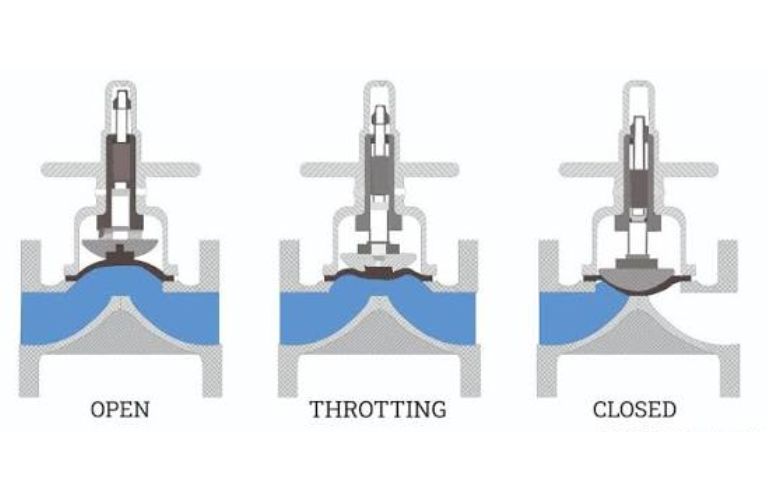

Nguyên lý hoạt động của van màng khí nén

Van màng khí nén hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để điều khiển chuyển động của màng van, từ đó thực hiện chức năng đóng, mở hoặc điều tiết dòng lưu chất. Khí nén được cấp vào bộ truyền động, tạo lực tác động lên piston hoặc màng truyền động, sau đó truyền qua trục để nâng hoặc hạ màng van.

Quá trình vận hành diễn ra theo hai trạng thái cơ bản:

• Trạng thái mở: Bộ truyền động tạo lực nâng màng van khỏi bề mặt làm kín, hình thành khoảng trống cho lưu chất đi qua thân van.
• Trạng thái đóng: Màng van được ép xuống bề mặt làm kín, ngăn chặn dòng lưu chất lưu thông qua đường ống.

Tùy thuộc vào thiết kế bộ truyền động, van màng khí nén được chia thành ba chế độ hoạt động chính:

Van màng khí nén thường đóng (Normally Closed – NC)

Ở trạng thái không cấp khí nén, van được giữ đóng nhờ lực đàn hồi của lò xo. Khi khí nén được cấp vào bộ truyền động, áp lực khí thắng lực lò xo, nâng màng van lên để lưu chất đi qua. Khi ngừng cấp và xả khí điều khiển, lò xo đưa van trở về trạng thái đóng ban đầu.

Van màng khí nén thường mở (Normally Open – NO)

Ngược lại với loại thường đóng, van thường mở duy trì trạng thái mở khi không có áp suất khí điều khiển. Khi cấp khí nén, bộ truyền động tạo lực ép màng van xuống để đóng dòng chảy. Khi xả khí, lực lò xo đưa van trở lại trạng thái mở.

Van màng khí nén tác động kép (Double Acting – DA)

Van tác động kép sử dụng áp suất khí nén để thực hiện cả hai quá trình đóng và mở, không phụ thuộc vào lò xo hồi vị. Khí nén được cấp luân phiên vào các khoang điều khiển để tạo chuyển động theo từng chiều. Loại van này không có trạng thái thường đóng hoặc thường mở cố định khi mất nguồn khí nén.

Nhờ cơ chế vận hành tự động, van màng khí nén có thể tích hợp với van điện từ, bộ định vị và hệ thống điều khiển trung tâm, đáp ứng yêu cầu kiểm soát dòng chảy trong các dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật cơ bản của van màng khí nén

Thông số kỹ thuật của van màng khí nén có sự khác biệt tùy theo vật liệu chế tạo, kích thước, kiểu kết nối và bộ truyền động. Dưới đây là bảng tổng hợp các thông số phổ biến, giúp người dùng tham khảo và lựa chọn thiết bị phù hợp với yêu cầu vận hành.

Các loại van màng khí nén phổ biến hiện nay

Van màng khí nén được sản xuất với nhiều kiểu dáng, vật liệu và phương thức kết nối nhằm đáp ứng yêu cầu vận hành trong từng hệ thống công nghiệp. Dựa trên đặc điểm cấu tạo và mục đích sử dụng, thiết bị thường được phân loại theo ba tiêu chí chính sau đây.

Phân loại theo vật liệu thân van

Đây là cách phân loại phổ biến, giúp người dùng lựa chọn van phù hợp với đặc tính lưu chất và điều kiện làm việc.

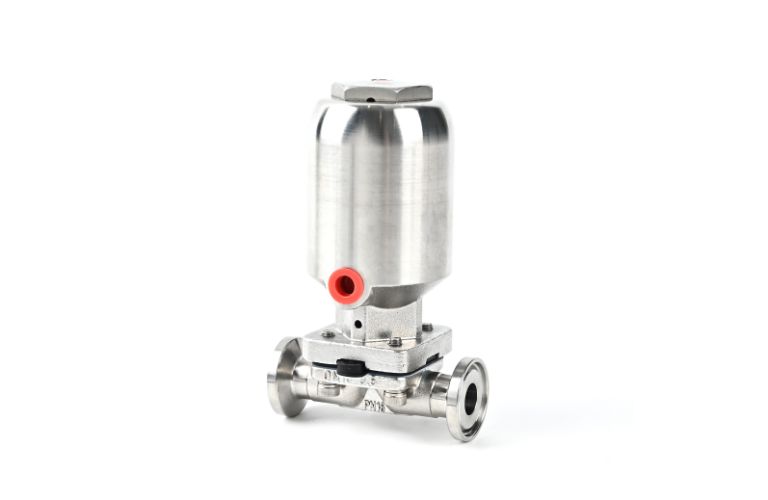

• Van màng khí nén inox: Sử dụng thân van bằng inox 304, inox 316 hoặc 316L, có độ bền cơ học cao và khả năng chống ăn mòn tốt trong những môi trường phù hợp. Dòng van này thường được ứng dụng trong ngành thực phẩm, dược phẩm, hóa chất và các hệ thống yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.
• Van màng khí nén nhựa: Được chế tạo từ các vật liệu như PVC, PP hoặc PVDF, có trọng lượng nhẹ và khả năng kháng hóa chất tùy theo từng loại nhựa. Sản phẩm phù hợp với hệ thống xử lý nước, nước thải và đường ống dẫn hóa chất, đặc biệt trong những điều kiện nhiệt độ, áp suất nằm trong giới hạn cho phép.
• Van màng khí nén gang: Có thân van bằng gang với kết cấu chắc chắn, thường được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải và một số dây chuyền công nghiệp. Đối với môi trường có tính ăn mòn, thân van có thể được bổ sung lớp lót bảo vệ phù hợp để hạn chế tiếp xúc trực tiếp với lưu chất.

Phân loại theo thiết kế đường dòng

Dựa trên kết cấu bên trong thân van, van màng khí nén được chia thành hai dạng cơ bản:

• Van màng dạng đập chắn (Weir Type): Bên trong thân van có gờ chắn nhô lên, tạo bề mặt làm kín khi màng van ép xuống. Thiết kế này giúp kiểm soát dòng chảy hiệu quả, thường được sử dụng trong các hệ thống xử lý hóa chất, thực phẩm, dược phẩm và quy trình sản xuất yêu cầu độ kín cao.
• Van màng dòng chảy thẳng (Straight-through/Full Bore Type): Có đường dẫn lưu chất thông thoáng hơn, không sử dụng gờ chắn cao như dạng Weir. Cấu tạo này giúp giảm cản trở dòng chảy, phù hợp với một số môi trường chứa lưu chất có độ nhớt cao, bùn hoặc các hạt rắn lơ lửng.

Phân loại theo kiểu kết nối

Ngoài vật liệu và thiết kế đường dòng, van màng khí nén còn được phân loại dựa trên phương thức liên kết với hệ thống đường ống:

• Van màng khí nén nối ren: Sử dụng kết nối ren, thường gặp ở các đường ống kích thước nhỏ, thuận tiện cho việc lắp đặt và thay thế.
• Van màng khí nén mặt bích: Liên kết với đường ống thông qua mặt bích và bu lông, tạo kết cấu chắc chắn, phù hợp với nhiều hệ thống đường ống công nghiệp.
• Van màng khí nén Clamp: Sử dụng cơ cấu kẹp chuyên dụng, cho phép tháo lắp nhanh, thường được ứng dụng trong hệ thống đường ống vi sinh, thực phẩm và dược phẩm.
• Van màng khí nén rắc co hoặc kết nối hàn: Thường được lựa chọn theo vật liệu đường ống và yêu cầu lắp đặt. Kết nối rắc co thuận tiện cho bảo trì, trong khi kết nối hàn phù hợp với những hệ thống yêu cầu mối nối cố định.

Mỗi loại van màng khí nén đều có những đặc điểm và phạm vi ứng dụng riêng. Vì vậy, việc lựa chọn cần dựa trên tính chất lưu chất, áp suất, nhiệt độ làm việc và yêu cầu kết nối để đảm bảo hiệu quả vận hành lâu dài.

Ưu điểm và hạn chế của van màng khí nén

Van màng khí nén được đánh giá cao nhờ khả năng kiểm soát dòng chảy tự động, độ kín tốt và tính linh hoạt trong nhiều môi trường công nghiệp. Tuy nhiên, bên cạnh những ưu điểm nổi bật, thiết bị vẫn tồn tại một số hạn chế cần cân nhắc để lựa chọn và sử dụng hiệu quả.

Ưu điểm

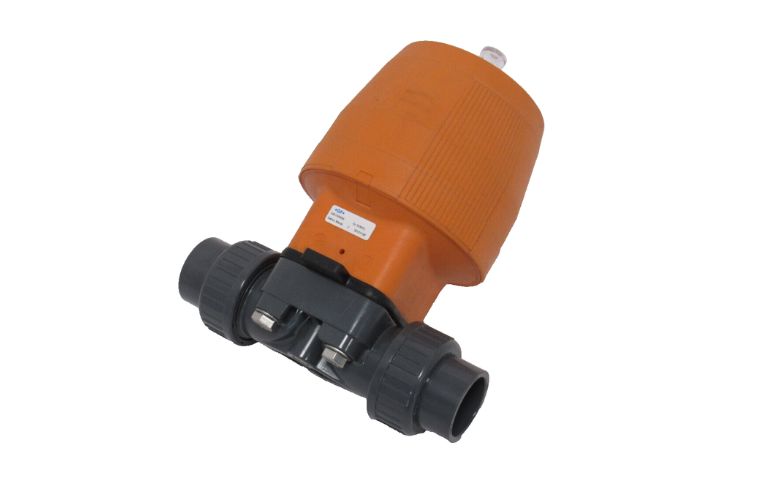

• Khả năng đóng kín tốt: Màng van được ép trực tiếp lên bề mặt làm kín, giúp ngăn chặn dòng lưu chất và hạn chế nguy cơ rò rỉ trong quá trình vận hành.
• Điều khiển tự động, phản hồi nhanh: Sử dụng áp suất khí nén để thực hiện thao tác đóng mở, giúp giảm sự can thiệp thủ công và thuận tiện tích hợp vào hệ thống điều khiển tự động.
• Khả năng chống ăn mòn linh hoạt: Thân van và màng van có nhiều tùy chọn vật liệu như inox, PVC, PVDF, EPDM và PTFE, cho phép sử dụng với nhiều loại hóa chất và lưu chất khác nhau khi lựa chọn đúng vật liệu.
• Hạn chế tiếp xúc giữa lưu chất và cơ cấu truyền động: Thiết kế màng ngăn giúp cách ly môi chất với các chi tiết truyền động phía trên, góp phần bảo vệ thiết bị và đáp ứng yêu cầu vệ sinh trong một số quy trình sản xuất.
• Bảo trì tương đối thuận tiện: Kết cấu van cho phép kiểm tra, tháo lắp và thay thế màng van khi bị hao mòn mà không nhất thiết phải thay mới toàn bộ thiết bị.
• Ứng dụng đa dạng: Phù hợp với các hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm và nhiều dây chuyền sản xuất công nghiệp.

Hạn chế

• Phụ thuộc vào nguồn khí nén: Thiết bị cần được cung cấp khí nén có áp suất và chất lượng phù hợp. Khi nguồn khí gặp sự cố, hoạt động của van có thể bị gián đoạn hoặc chuyển về trạng thái an toàn tùy thiết kế.
• Màng van có tuổi thọ giới hạn: Màng van liên tục chịu tác động cơ học trong quá trình đóng mở, có thể bị lão hóa, biến dạng hoặc hư hỏng theo thời gian, đặc biệt khi làm việc trong điều kiện khắc nghiệt.
• Giới hạn về áp suất và nhiệt độ: Khả năng chịu áp suất, nhiệt độ phụ thuộc vào vật liệu màng, thân van và thiết kế bộ truyền động. Vì vậy, không phải dòng van nào cũng phù hợp với môi trường áp suất cao hoặc nhiệt độ lớn.
• Chi phí đầu tư ban đầu: So với một số dòng van vận hành thủ công, van màng khí nén có thể phát sinh thêm chi phí cho bộ truyền động, hệ thống cấp khí và phụ kiện điều khiển.

Ứng dụng của van màng khí nén trong công nghiệp

Nhờ khả năng đóng mở tự động, độ kín cao và tính linh hoạt về vật liệu chế tạo, van màng khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp. Đặc biệt, thiết bị phù hợp với những hệ thống yêu cầu kiểm soát lưu chất chính xác, hạn chế rò rỉ và đảm bảo an toàn trong quá trình vận hành.

Hệ thống xử lý nước và nước thải

Van màng khí nén được sử dụng trong các hệ thống cấp nước, xử lý nước thải sinh hoạt và công nghiệp để kiểm soát dòng nước, hóa chất xử lý và bùn thải. Thiết kế màng ngăn giúp hạn chế lưu chất tiếp xúc với cơ cấu truyền động, đồng thời hỗ trợ vận hành tự động tại các công đoạn cấp, xả và phân phối lưu chất.

Ngành công nghiệp hóa chất

Trong các nhà máy hóa chất, van màng khí nén được lắp đặt trên đường ống dẫn axit, kiềm, dung môi và các môi chất có tính ăn mòn. Việc kết hợp thân van và màng van bằng vật liệu phù hợp như PVDF, PTFE hoặc inox giúp tăng khả năng kháng hóa chất, hạn chế rò rỉ và đảm bảo an toàn cho hệ thống.

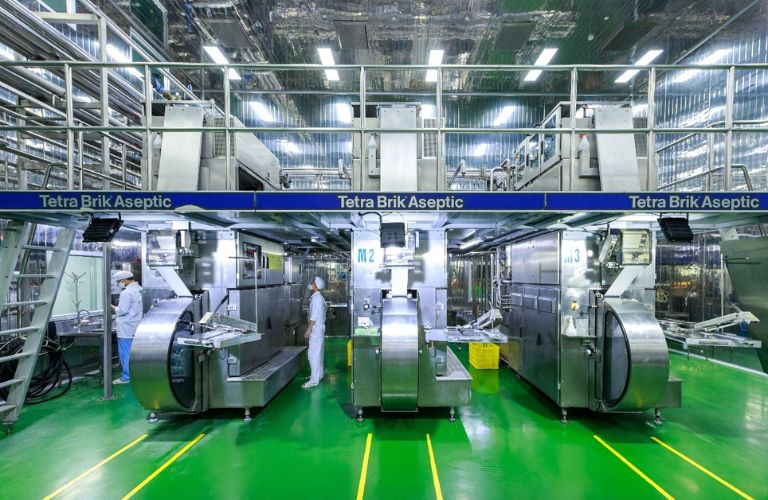

Ngành thực phẩm và đồ uống

Van màng khí nén được ứng dụng trong các dây chuyền sản xuất sữa, nước giải khát, bia và thực phẩm dạng lỏng. Những dòng van có thiết kế vi sinh, bề mặt tiếp xúc phù hợp và khả năng vệ sinh tại chỗ (CIP) giúp kiểm soát dòng nguyên liệu, hạn chế tích tụ cặn bẩn và đáp ứng yêu cầu vệ sinh trong quá trình sản xuất.

Ngành dược phẩm và công nghệ sinh học

Trong lĩnh vực dược phẩm và công nghệ sinh học, van màng khí nén được sử dụng để kiểm soát nước tinh khiết, dung dịch sản xuất và các lưu chất trong quy trình vô trùng. Các dòng van chuyên dụng có thiết kế hạn chế vùng đọng, dễ vệ sinh và tiệt trùng, góp phần giảm nguy cơ nhiễm bẩn và duy trì điều kiện sản xuất nghiêm ngặt.

Ngành sản xuất giấy, dệt nhuộm và các lĩnh vực khác

Ngoài những ứng dụng trên, van màng khí nén còn được sử dụng trong ngành giấy, dệt nhuộm, khai khoáng và sản xuất vật liệu. Thiết bị hỗ trợ kiểm soát dòng bột giấy, dung dịch nhuộm, bùn và các lưu chất có chứa hạt rắn. Với những môi trường này, cần lựa chọn kiểu thân van và vật liệu màng phù hợp để hạn chế mài mòn, tắc nghẽn và duy trì hiệu suất vận hành.

Câu hỏi thường gặp về van màng khí nén

Dưới đây là những câu hỏi thường gặp về van màng khí nén, giúp người dùng hiểu rõ hơn về đặc điểm, khả năng vận hành và cách lựa chọn thiết bị phù hợp với từng hệ thống công nghiệp.

Van màng khí nén có sử dụng được cho hóa chất không?

Có. Van màng khí nén có thể sử dụng trong hệ thống dẫn axit, kiềm và nhiều loại hóa chất công nghiệp. Tuy nhiên, cần lựa chọn vật liệu thân van và màng van tương thích với đặc tính hóa học, nồng độ và nhiệt độ của lưu chất để đảm bảo an toàn, hạn chế ăn mòn và rò rỉ.

Van màng khí nén có điều tiết lưu lượng được không?

Có. Ngoài chức năng đóng mở, một số dòng van màng khí nén có thể điều tiết lưu lượng thông qua việc kiểm soát độ mở của màng van. Để điều chỉnh chính xác, thiết bị thường cần bộ truyền động và bộ định vị van (Positioner) phù hợp. Không phải tất cả các dòng van màng khí nén đều được thiết kế cho chức năng này.

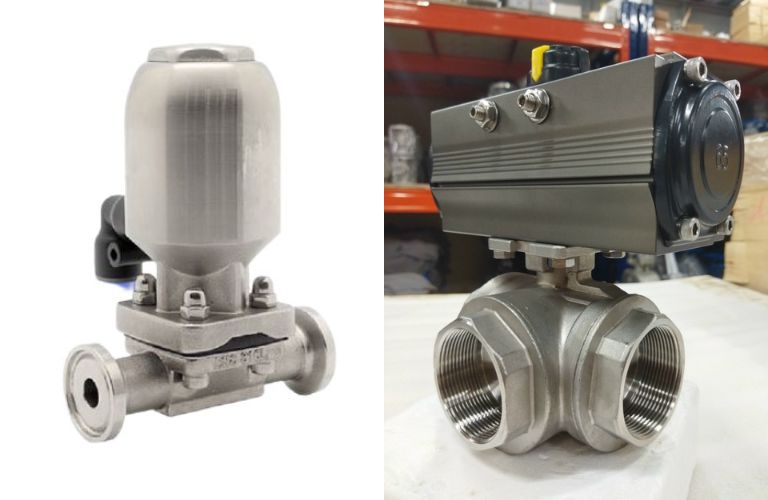

Van màng khí nén và van bi điều khiển khí nén khác nhau như thế nào?

Điểm khác biệt chính nằm ở cơ cấu đóng mở. Van màng sử dụng màng đàn hồi để kiểm soát dòng chảy, đồng thời cách ly lưu chất với cơ cấu truyền động. Trong khi đó, van bi sử dụng viên bi có lỗ xuyên tâm, xoay để đóng hoặc mở đường dẫn. Van màng thường được ưu tiên trong những ứng dụng yêu cầu cách ly lưu chất, còn van bi phù hợp với nhiều hệ thống cần đóng mở nhanh và khả năng lưu thông tốt.

Khi nào cần thay màng van khí nén?

Màng van cần được kiểm tra và thay thế khi xuất hiện dấu hiệu nứt, rách, biến dạng, rò rỉ hoặc không còn đảm bảo khả năng đóng kín. Thời gian thay thế phụ thuộc vào tần suất vận hành, áp suất, nhiệt độ và đặc tính lưu chất. Do đó, người sử dụng nên bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất.

Nên lựa chọn van màng khí nén inox hay nhựa?

Việc lựa chọn phụ thuộc vào môi trường làm việc và yêu cầu kỹ thuật của hệ thống. Van màng khí nén inox có độ bền cơ học cao, phù hợp với nhiều ứng dụng công nghiệp và vệ sinh. Trong khi đó, van màng nhựa PVC, PP hoặc PVDF có trọng lượng nhẹ, khả năng kháng hóa chất tốt trong những điều kiện phù hợp và thường có lợi thế về chi phí. Cần đối chiếu khả năng tương thích vật liệu, áp suất và nhiệt độ trước khi quyết định.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng và bảng giá van màng khí nén. Việc lựa chọn thiết bị phù hợp với đặc tính lưu chất và điều kiện vận hành không chỉ đảm bảo hiệu quả kiểm soát dòng chảy mà còn góp phần nâng cao độ bền, tối ưu chi phí và duy trì hoạt động ổn định cho hệ thống công nghiệp.
