Cảm biến áp suất là gì? Cấu tạo và cơ chế vận hành

Cảm biến áp suất là thiết bị quan trọng trong các hệ thống đo lường và điều khiển công nghiệp, giúp giám sát áp suất của chất lỏng, khí và nhiều môi chất khác. Với khả năng chuyển đổi áp suất thành tín hiệu điện, thiết bị này góp phần đảm bảo quá trình vận hành chính xác, ổn định và an toàn. Vậy cảm biến áp suất là gì, có cấu tạo ra sao và hoạt động theo nguyên lý nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Cảm biến áp suất là gì?

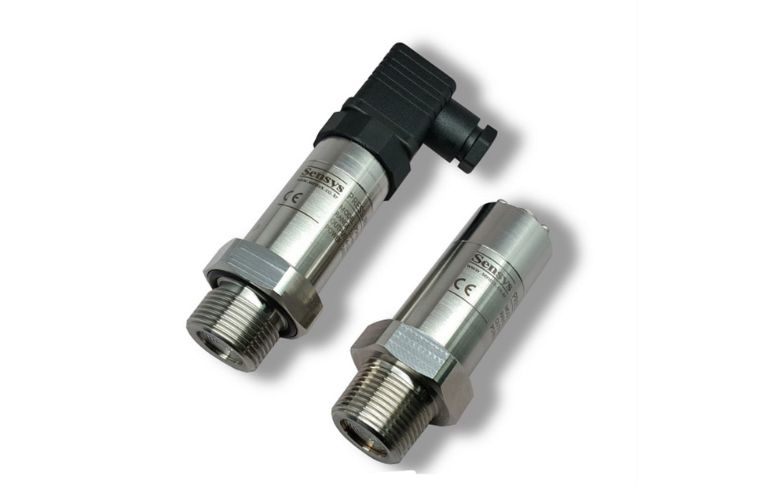

Cảm biến áp suất (Pressure Sensor) là thiết bị được sử dụng để đo lường và giám sát áp suất của chất lỏng, chất khí hoặc các môi chất khác trong hệ thống. Thiết bị hoạt động bằng cách nhận biết sự thay đổi áp suất và chuyển đổi thành tín hiệu điện, giúp người vận hành theo dõi, kiểm soát các thông số một cách chính xác và liên tục.

Trong thực tế, cảm biến áp suất thường được tích hợp vào hệ thống điều khiển tự động, sử dụng các tín hiệu đầu ra như 4–20 mA, 0–10 V hoặc tín hiệu kỹ thuật số tùy theo thiết kế. Những tín hiệu này được truyền đến PLC, bộ điều khiển hoặc thiết bị hiển thị để phục vụ quá trình giám sát và điều chỉnh áp suất.

Nhờ khả năng đo lường nhanh chóng, độ chính xác cao và dễ dàng tích hợp, cảm biến áp suất được ứng dụng rộng rãi trong hệ thống cấp nước, khí nén, thủy lực, dầu khí, hóa chất và nhiều dây chuyền sản xuất công nghiệp.

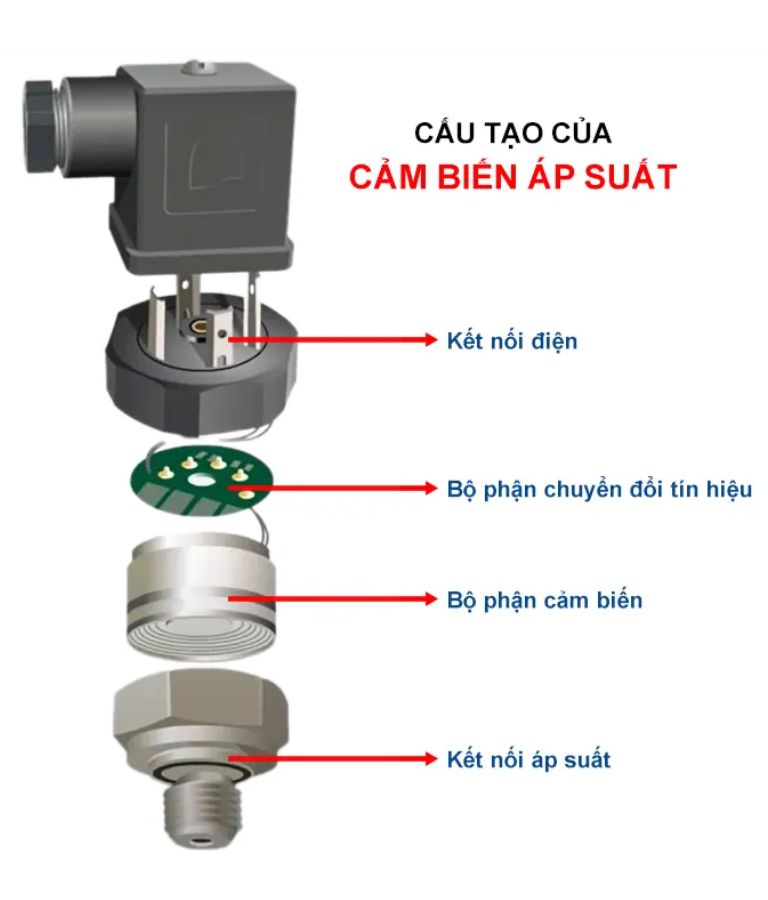

Cấu tạo của cảm biến áp suất

Cảm biến áp suất được thiết kế với nhiều bộ phận phối hợp chặt chẽ nhằm tiếp nhận áp suất, chuyển đổi thành tín hiệu điện và truyền dữ liệu đến hệ thống giám sát. Tùy theo công nghệ đo, dải áp suất và môi trường sử dụng, cấu tạo của từng loại cảm biến có thể khác nhau. Tuy nhiên, các dòng cảm biến áp suất điện tử thông dụng thường có những thành phần chính sau:

1. Màng cảm biến áp suất (Diaphragm)

Màng cảm biến là bộ phận trực tiếp tiếp nhận lực tác động từ áp suất của chất lỏng hoặc chất khí. Khi áp suất thay đổi, màng sẽ xuất hiện biến dạng cơ học rất nhỏ, tạo điều kiện để phần tử đo nhận biết và xác định giá trị áp suất tương ứng.

Bộ phận này thường được chế tạo từ thép không gỉ, hợp kim hoặc vật liệu chuyên dụng nhằm đảm bảo độ bền, khả năng chống ăn mòn và độ nhạy cần thiết. Đặc tính của màng cảm biến ảnh hưởng trực tiếp đến phạm vi đo, độ chính xác và tuổi thọ thiết bị.

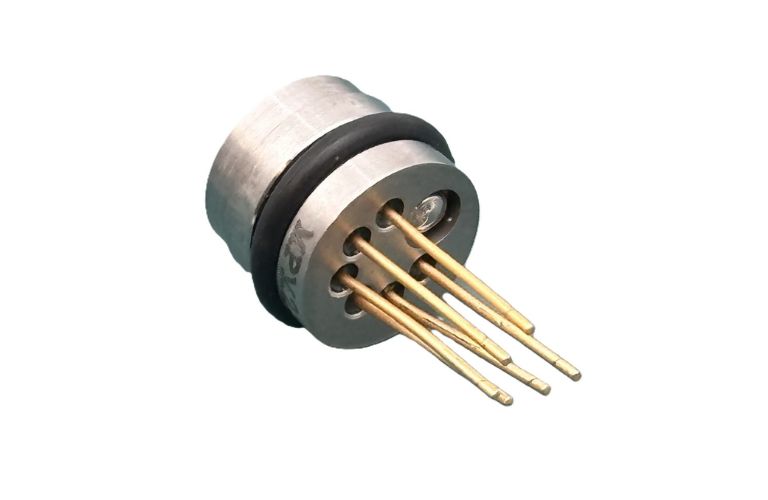

2. Phần tử cảm biến (Sensing Element)

Phần tử cảm biến có nhiệm vụ nhận biết sự thay đổi vật lý do áp suất gây ra và chuyển đổi thành tín hiệu đo ban đầu. Đây là thành phần quan trọng quyết định nguyên lý đo và đặc tính kỹ thuật của thiết bị.

Tùy theo công nghệ sử dụng, phần tử cảm biến có thể hoạt động dựa trên sự thay đổi điện trở, điện dung hoặc hiệu ứng áp điện. Chẳng hạn, ở cảm biến áp trở, biến dạng cơ học làm thay đổi điện trở của phần tử nhạy áp, từ đó tạo ra tín hiệu điện tương ứng với mức áp suất cần đo.

3. Mạch xử lý và chuyển đổi tín hiệu

Mạch xử lý tín hiệu có chức năng tiếp nhận tín hiệu từ phần tử cảm biến, sau đó khuếch đại, hiệu chỉnh và chuyển đổi thành tín hiệu đầu ra phù hợp. Đối với các cảm biến công nghiệp, tín hiệu thường được chuẩn hóa dưới dạng 4–20 mA, 0–10 V hoặc giao tiếp kỹ thuật số.

Ngoài ra, một số cảm biến còn tích hợp chức năng bù nhiệt, lọc nhiễu và hiệu chỉnh sai số nhằm nâng cao độ ổn định trong quá trình đo lường. Nhờ đó, dữ liệu áp suất có thể được truyền đến PLC, bộ điều khiển hoặc hệ thống giám sát để phục vụ quá trình vận hành tự động.

4. Vỏ bảo vệ và đầu kết nối

Vỏ bảo vệ có nhiệm vụ cố định các bộ phận bên trong, đồng thời hạn chế tác động từ bụi bẩn, độ ẩm, rung động và những yếu tố bất lợi của môi trường. Vật liệu chế tạo thường là thép không gỉ hoặc các vật liệu có độ bền cao, được lựa chọn tùy theo điều kiện làm việc.

Bên cạnh đó, cảm biến còn được trang bị cổng kết nối áp suất để liên kết với đường ống hoặc thiết bị cần đo, cùng đầu nối điện để cấp nguồn và truyền tín hiệu. Các kiểu kết nối được thiết kế theo những tiêu chuẩn khác nhau, giúp thiết bị dễ dàng tích hợp vào hệ thống công nghiệp.

Mỗi bộ phận trong cảm biến áp suất đều đảm nhận một chức năng riêng, từ tiếp nhận áp suất đến xử lý và truyền tín hiệu. Sự phối hợp giữa các thành phần này giúp thiết bị thực hiện phép đo chính xác, ổn định và đáp ứng yêu cầu giám sát trong nhiều điều kiện vận hành khác nhau.

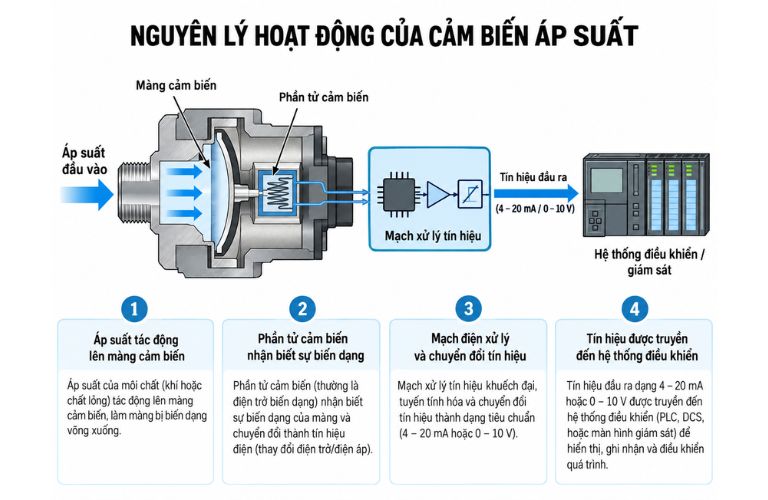

Nguyên lý hoạt động của cảm biến áp suất

Cảm biến áp suất hoạt động dựa trên nguyên tắc chuyển đổi áp suất của chất lỏng hoặc chất khí thành tín hiệu điện để đo lường và giám sát. Khi áp suất thay đổi, phần tử nhạy áp bên trong cảm biến sẽ phản ứng tương ứng, sau đó tín hiệu được xử lý và truyền đến hệ thống điều khiển.

Quá trình hoạt động của cảm biến áp suất thường diễn ra qua ba giai đoạn chính:

1. Tiếp nhận áp suất từ môi chất

Khi chất lỏng hoặc chất khí tác động lên màng cảm biến, áp suất sẽ tạo ra một biến dạng cơ học rất nhỏ. Mức độ biến dạng phụ thuộc vào áp suất thực tế và đặc tính thiết kế của thiết bị. Đây là cơ sở để cảm biến nhận biết sự thay đổi áp suất trong hệ thống.

2. Chuyển đổi áp suất thành tín hiệu điện

Phần tử cảm biến tiếp nhận biến dạng cơ học và chuyển đổi thành tín hiệu điện. Tùy theo công nghệ, quá trình này có thể dựa trên sự thay đổi điện trở, điện dung hoặc hiệu ứng áp điện.

Ví dụ, ở cảm biến áp trở, khi áp suất tác động làm phần tử nhạy áp biến dạng, giá trị điện trở sẽ thay đổi. Sự thay đổi này được mạch đo ghi nhận để xác định áp suất tương ứng.

3. Xử lý và truyền tín hiệu đến hệ thống điều khiển

Tín hiệu điện sau khi tạo ra sẽ được khuếch đại, lọc nhiễu và hiệu chỉnh nhằm đảm bảo độ chính xác. Tiếp đó, cảm biến chuyển đổi kết quả đo thành tín hiệu đầu ra như 4–20 mA, 0–10 V hoặc tín hiệu kỹ thuật số.

Dữ liệu được truyền đến PLC, bộ điều khiển hoặc màn hình hiển thị để giám sát áp suất liên tục. Nhờ vậy, hệ thống có thể tự động điều chỉnh hoạt động hoặc phát cảnh báo khi áp suất vượt ngưỡng cho phép.

Ví dụ minh họa nguyên lý hoạt động

Trong hệ thống cấp nước, một cảm biến áp suất có dải đo 0–10 bar và đầu ra 4–20 mA sẽ chuyển đổi áp suất thành tín hiệu dòng điện theo tỷ lệ tuyến tính:

Khi áp suất đường ống thay đổi, tín hiệu điện cũng biến thiên tương ứng. Bộ điều khiển sử dụng dữ liệu này để giám sát, điều chỉnh máy bơm hoặc kích hoạt cảnh báo, góp phần duy trì hệ thống vận hành ổn định và an toàn.

Các loại cảm biến áp suất phổ biến hiện nay

Cảm biến áp suất được sản xuất với nhiều chủng loại nhằm đáp ứng nhu cầu đo lường trong các lĩnh vực công nghiệp khác nhau. Tùy theo phương pháp đo và công nghệ chuyển đổi tín hiệu, thiết bị có thể được phân thành những nhóm chính sau:

Phân loại theo phương pháp đo áp suất

Dựa trên áp suất tham chiếu, cảm biến áp suất được chia thành ba loại phổ biến:

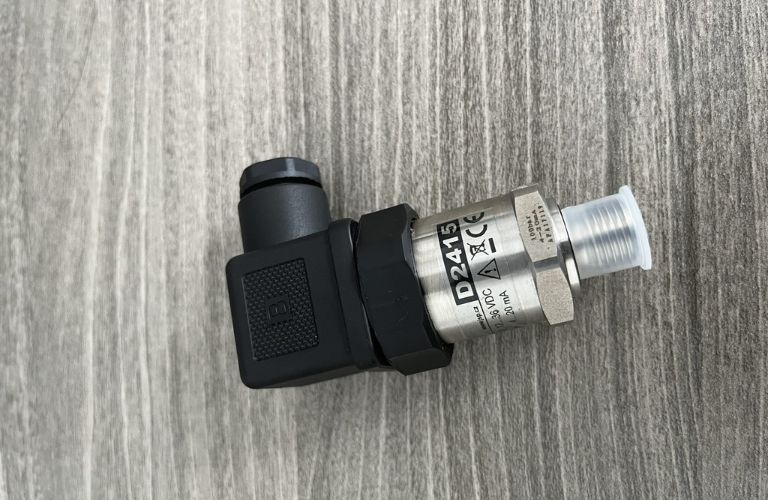

• Cảm biến áp suất tương đối (Gauge Pressure): Đo áp suất của môi chất so với áp suất khí quyển. Đây là loại được sử dụng rộng rãi trong hệ thống cấp nước, khí nén, máy bơm và thiết bị thủy lực.
• Cảm biến áp suất tuyệt đối (Absolute Pressure): Đo áp suất dựa trên mốc chân không tuyệt đối, không phụ thuộc trực tiếp vào sự thay đổi áp suất khí quyển. Thiết bị thường được ứng dụng trong hệ thống chân không, nghiên cứu khí tượng và các quy trình công nghiệp đặc thù.
• Cảm biến chênh lệch áp suất (Differential Pressure): Xác định sự khác biệt áp suất giữa hai vị trí trong hệ thống. Loại cảm biến này thường dùng để giám sát bộ lọc, đo lưu lượng hoặc kiểm tra chênh áp trong hệ thống HVAC.

Phân loại theo công nghệ cảm biến

Xét về nguyên lý chuyển đổi áp suất thành tín hiệu điện, có ba công nghệ cảm biến tiêu biểu:

• Cảm biến áp suất áp trở (Piezoresistive): Hoạt động dựa trên sự thay đổi điện trở của phần tử nhạy áp khi chịu biến dạng cơ học. Công nghệ này có khả năng đo áp suất tĩnh và áp suất biến thiên, được ứng dụng phổ biến trong hệ thống điều khiển và giám sát công nghiệp.
• Cảm biến áp suất điện dung (Capacitive): Sử dụng sự thay đổi điện dung giữa các điện cực khi màng cảm biến biến dạng dưới tác động của áp suất. Loại cảm biến này có độ nhạy cao, phù hợp với những ứng dụng cần đo áp suất thấp hoặc chênh lệch áp suất nhỏ.
• Cảm biến áp suất áp điện (Piezoelectric): Ứng dụng hiệu ứng áp điện để tạo ra điện tích khi vật liệu chịu tác động của lực hoặc áp suất. Nhờ khả năng phản hồi nhanh, thiết bị đặc biệt phù hợp với việc đo áp suất biến thiên nhanh, xung áp suất và dao động áp suất trong máy móc công nghiệp.

Bảng so sánh các loại cảm biến áp suất theo công nghệ

Mỗi loại cảm biến đều có những ưu điểm và giới hạn riêng. Vì vậy, việc lựa chọn cần dựa trên dải đo, độ chính xác, đặc tính môi chất và điều kiện vận hành thực tế để đảm bảo hiệu quả sử dụng lâu dài.

Các thông số kỹ thuật quan trọng của cảm biến áp suất

Khi lựa chọn cảm biến áp suất, việc tìm hiểu các thông số kỹ thuật là yếu tố quan trọng để đảm bảo thiết bị hoạt động chính xác và phù hợp với hệ thống. Mỗi thông số phản ánh một đặc tính riêng, ảnh hưởng trực tiếp đến khả năng đo lường, độ ổn định và hiệu quả vận hành.

• Dải đo áp suất (Measuring Range)

Dải đo thể hiện khoảng áp suất mà cảm biến được thiết kế để đo, thường được biểu thị bằng các đơn vị như bar, psi, Pa hoặc MPa. Chẳng hạn, cảm biến có dải đo 0–10 bar được sử dụng để đo áp suất trong phạm vi từ 0 đến 10 bar.

Việc lựa chọn dải đo cần phù hợp với áp suất vận hành thực tế, đồng thời xem xét các tình huống tăng áp đột ngột để tránh quá tải và ảnh hưởng đến tuổi thọ thiết bị.

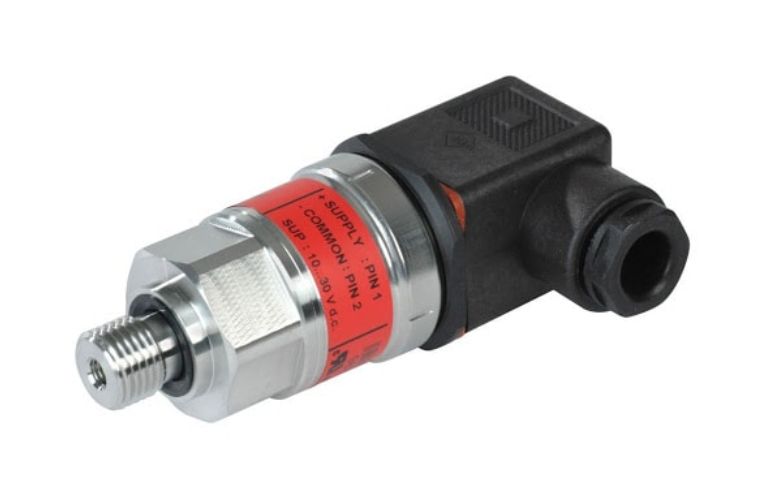

• Độ chính xác (Accuracy)

Độ chính xác cho biết mức độ sai lệch giữa giá trị cảm biến đo được và áp suất thực tế. Thông số này thường được biểu thị bằng phần trăm, chẳng hạn ±0,25% hoặc ±0,5% toàn thang đo (FS).

Cảm biến có độ chính xác càng cao sẽ càng phù hợp với những hệ thống yêu cầu kiểm soát áp suất chặt chẽ. Tuy nhiên, cần xem xét thêm ảnh hưởng của nhiệt độ, độ tuyến tính và điều kiện vận hành để đánh giá hiệu quả đo lường.

• Tín hiệu đầu ra (Output Signal)

Tín hiệu đầu ra là dữ liệu điện mà cảm biến truyền đến bộ điều khiển hoặc thiết bị giám sát. Một số dạng tín hiệu phổ biến gồm:

• • 4–20 mA: Tín hiệu dòng điện thông dụng trong công nghiệp, phù hợp với đường truyền dài và có khả năng hạn chế ảnh hưởng của nhiễu.
  • 0–10 V hoặc 0–5 V: Tín hiệu điện áp, thường dùng trong các hệ thống điều khiển tương thích.

Tín hiệu kỹ thuật số: Cho phép truyền dữ liệu và tích hợp với hệ thống điều khiển thông qua những giao thức phù hợp.

Lựa chọn đúng tín hiệu đầu ra giúp cảm biến kết nối thuận lợi với PLC, bộ điều khiển và các thiết bị tự động hóa.

• Thời gian đáp ứng (Response Time)

Thời gian đáp ứng thể hiện tốc độ phản hồi của cảm biến khi áp suất thay đổi. Thông số này thường được tính bằng mili giây (ms) và phụ thuộc vào công nghệ cũng như thiết kế của thiết bị.

Đối với hệ thống có áp suất biến thiên nhanh, cảm biến cần thời gian đáp ứng ngắn để kịp thời ghi nhận sự thay đổi. Ngược lại, những ứng dụng giám sát áp suất ổn định thường không yêu cầu tốc độ phản hồi quá cao.

• Nhiệt độ làm việc và cấp bảo vệ

Nhiệt độ làm việc xác định giới hạn nhiệt độ môi trường hoặc môi chất mà cảm biến có thể hoạt động theo thông số của nhà sản xuất. Nếu vượt quá giới hạn cho phép, độ chính xác và độ bền của thiết bị có thể bị ảnh hưởng.

Bên cạnh đó, cấp bảo vệ IP thể hiện khả năng chống bụi và nước của vỏ thiết bị. Các mức như IP65, IP67 thường được sử dụng trong môi trường công nghiệp, tùy thuộc vào yêu cầu lắp đặt và điều kiện tiếp xúc thực tế.

Nhìn chung, việc đánh giá đầy đủ các thông số kỹ thuật giúp người sử dụng lựa chọn cảm biến áp suất phù hợp với từng ứng dụng, hạn chế sai số và đảm bảo hệ thống đo lường vận hành ổn định, an toàn.

Ưu điểm và hạn chế của cảm biến áp suất

Cảm biến áp suất được ứng dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp nhờ khả năng giám sát áp suất chính xác, liên tục và dễ dàng tích hợp với thiết bị tự động hóa. Tuy nhiên, bên cạnh những lợi ích nổi bật, thiết bị vẫn tồn tại một số hạn chế cần xem xét để đảm bảo hiệu quả sử dụng.

Ưu điểm của cảm biến áp suất

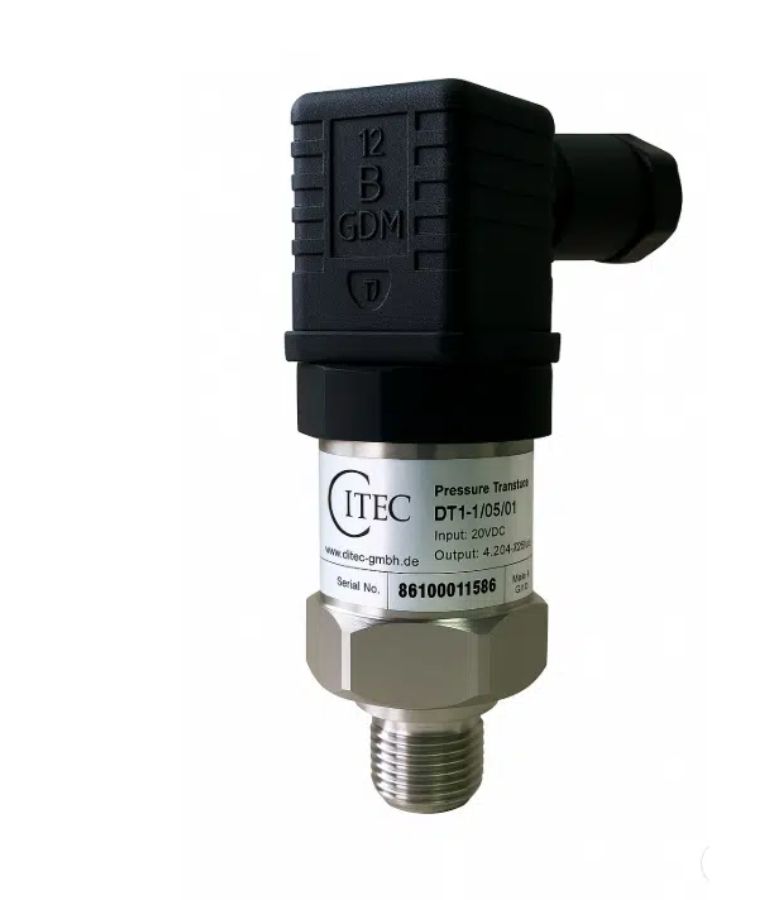

• Độ chính xác cao: Cảm biến áp suất có khả năng đo lường với độ sai lệch thấp, cung cấp dữ liệu đáng tin cậy để kiểm soát áp suất trong hệ thống. Điều này đặc biệt quan trọng đối với các dây chuyền sản xuất yêu cầu độ chính xác và tính ổn định cao.
• Giám sát áp suất liên tục: Thiết bị cho phép theo dõi sự thay đổi áp suất theo thời gian thực mà không cần kiểm tra thủ công thường xuyên. Nhờ đó, người vận hành có thể nhanh chóng phát hiện tình trạng tăng hoặc giảm áp suất bất thường để đưa ra phương án xử lý phù hợp.
• Khả năng tích hợp linh hoạt: Với các tín hiệu đầu ra phổ biến như 4–20 mA, 0–10 V hoặc tín hiệu kỹ thuật số, cảm biến dễ dàng kết nối với PLC, bộ điều khiển và hệ thống giám sát trung tâm. Điều này hỗ trợ xây dựng quy trình vận hành tự động, giảm sự phụ thuộc vào thao tác của con người.
• Thiết kế nhỏ gọn, dễ lắp đặt: Phần lớn cảm biến áp suất công nghiệp có kết cấu chắc chắn, kích thước tối ưu và nhiều kiểu kết nối khác nhau. Thiết bị có thể được lắp đặt trên đường ống, bình chứa hoặc máy móc mà không chiếm quá nhiều diện tích.
• Phạm vi ứng dụng rộng: Cảm biến áp suất có nhiều dải đo, vật liệu và công nghệ khác nhau, phù hợp với hệ thống cấp nước, khí nén, thủy lực, dầu khí và hóa chất. Người dùng có thể lựa chọn thiết bị theo đặc tính môi chất và yêu cầu kỹ thuật cụ thể.
• Nâng cao độ an toàn và hiệu quả vận hành: Dữ liệu từ cảm biến giúp hệ thống tự động điều chỉnh áp suất, kích hoạt cảnh báo hoặc thực hiện chức năng bảo vệ khi phát hiện bất thường. Qua đó, thiết bị góp phần hạn chế sự cố, giảm thời gian gián đoạn và tối ưu hiệu suất hoạt động.

Hạn chế của cảm biến áp suất

• Chi phí đầu tư: Những dòng cảm biến có độ chính xác cao, khả năng chống ăn mòn hoặc tính năng chuyên dụng thường có giá thành tương đối lớn.
• Nhạy cảm với điều kiện môi trường: Nhiệt độ, độ ẩm, rung động và nhiễu điện có thể ảnh hưởng đến độ ổn định cũng như kết quả đo.
• Phụ thuộc vào nguồn điện: Phần lớn cảm biến áp suất điện tử cần nguồn cấp phù hợp để hoạt động và truyền tín hiệu.
• Yêu cầu kiểm tra, hiệu chuẩn: Sau thời gian sử dụng, cảm biến có thể xuất hiện sai lệch nên cần được kiểm tra và hiệu chuẩn theo yêu cầu kỹ thuật.

Giới hạn phạm vi hoạt động: Mỗi loại cảm biến có dải đo, nhiệt độ làm việc và khả năng tương thích môi chất riêng. Sử dụng vượt giới hạn cho phép có thể làm giảm tuổi thọ hoặc gây hư hỏng thiết bị.

5 Ứng dụng của cảm biến áp suất trong thực tế

Cảm biến áp suất được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhằm đo lường, giám sát và kiểm soát áp suất của chất lỏng, chất khí. Thiết bị góp phần duy trì hoạt động ổn định, nâng cao hiệu suất và đảm bảo an toàn cho hệ thống.

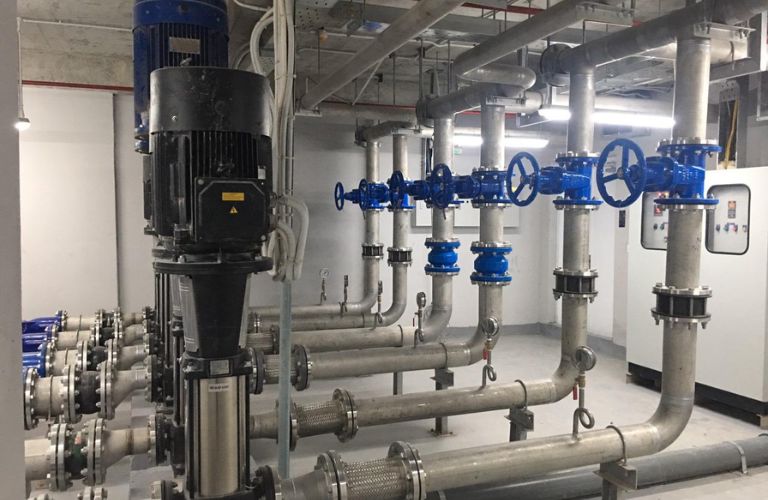

1. Trong hệ thống cấp nước và xử lý nước

Cảm biến áp suất được lắp đặt tại đường ống, trạm bơm và hệ thống cấp nước để theo dõi áp suất liên tục. Dữ liệu thu thập giúp điều chỉnh hoạt động của máy bơm, duy trì áp suất ổn định và hỗ trợ phát hiện những bất thường như rò rỉ hoặc tắc nghẽn đường ống.

2. Trong hệ thống khí nén và thủy lực

Trong hệ thống khí nén, cảm biến giúp giám sát áp suất tại máy nén, bình chứa và đường ống phân phối, hạn chế tình trạng quá áp hoặc thiếu áp. Đối với hệ thống thủy lực, thiết bị hỗ trợ kiểm soát áp suất dầu, đảm bảo các cơ cấu truyền động hoạt động ổn định và an toàn.

3. Trong ngành dầu khí và hóa chất

Cảm biến áp suất được sử dụng tại đường ống dẫn, bồn chứa và thiết bị xử lý để kiểm soát áp suất trong quá trình sản xuất, vận chuyển và lưu trữ. Với những môi trường đặc thù, thiết bị cần có khả năng chống ăn mòn, chịu áp suất cao và đáp ứng các yêu cầu an toàn kỹ thuật.

4. Trong hệ thống điều hòa không khí và làm lạnh (HVAC)

Cảm biến áp suất giúp theo dõi áp suất môi chất lạnh, hỗ trợ điều khiển và bảo vệ hệ thống điều hòa, làm lạnh. Ngoài ra, cảm biến chênh lệch áp suất còn được ứng dụng để giám sát bộ lọc không khí, phát hiện tình trạng tắc nghẽn và hỗ trợ bảo trì kịp thời.

5. Trong dây chuyền sản xuất và tự động hóa công nghiệp

Cảm biến áp suất được tích hợp vào máy móc và dây chuyền sản xuất để cung cấp dữ liệu cho PLC hoặc hệ thống điều khiển trung tâm. Nhờ đó, doanh nghiệp có thể tự động điều chỉnh thiết bị, kiểm soát các thông số vận hành và hạn chế sự cố trong quá trình sản xuất.

Cách lựa chọn cảm biến áp suất phù hợp

Việc lựa chọn cảm biến áp suất phù hợp không chỉ đảm bảo độ chính xác trong đo lường mà còn góp phần nâng cao hiệu quả vận hành và tuổi thọ thiết bị. Để chọn được sản phẩm đáp ứng yêu cầu sử dụng, cần xem xét một số yếu tố quan trọng sau:

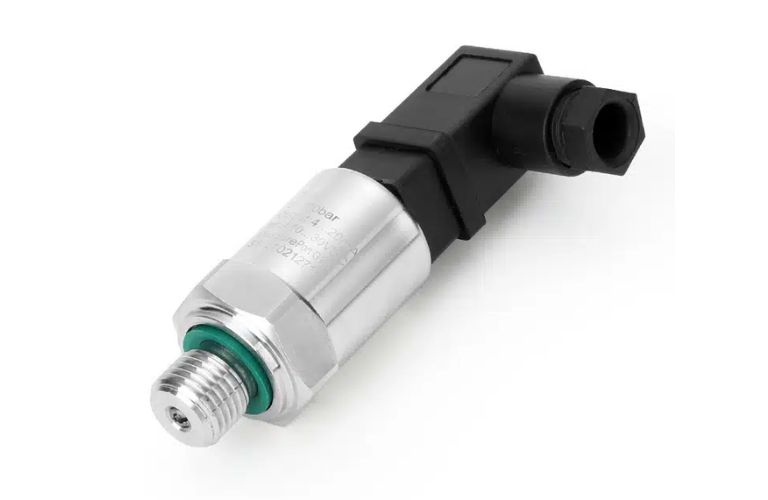

• Xác định môi chất cần đo

Trước tiên, cần xác định môi chất sử dụng là nước, khí nén, dầu thủy lực hay hóa chất để lựa chọn cảm biến có vật liệu phù hợp. Đối với môi trường có tính ăn mòn hoặc nhiệt độ cao, nên ưu tiên thiết bị có khả năng chịu nhiệt, chống ăn mòn và tương thích với đặc tính môi chất.

• Lựa chọn loại áp suất và dải đo phù hợp

Tùy theo mục đích sử dụng, có thể lựa chọn cảm biến đo áp suất tương đối, tuyệt đối hoặc chênh lệch áp suất. Đồng thời, dải đo cần phù hợp với áp suất vận hành thực tế và có khả năng chịu được những biến động áp suất trong hệ thống. Tránh lựa chọn dải đo quá thấp hoặc quá rộng so với nhu cầu sử dụng.

• Xem xét độ chính xác và thời gian đáp ứng

Độ chính xác cần đáp ứng yêu cầu kiểm soát áp suất của từng ứng dụng. Những hệ thống đòi hỏi đo lường nghiêm ngặt nên ưu tiên cảm biến có sai số thấp và độ ổn định cao. Bên cạnh đó, thời gian đáp ứng cũng cần được xem xét, đặc biệt đối với các hệ thống có áp suất thay đổi nhanh.

• Kiểm tra tín hiệu đầu ra và khả năng kết nối

Cảm biến cần có tín hiệu đầu ra tương thích với PLC, bộ điều khiển hoặc hệ thống giám sát đang sử dụng. Các chuẩn phổ biến như 4–20 mA, 0–10 V hoặc giao tiếp kỹ thuật số giúp thiết bị dễ dàng tích hợp vào hệ thống tự động hóa. Ngoài ra, cần kiểm tra nguồn cấp, kiểu kết nối điện và khả năng truyền tín hiệu.

• Đánh giá môi trường và điều kiện lắp đặt

Nhiệt độ, độ ẩm, rung động và mức độ tiếp xúc với bụi, nước đều có thể ảnh hưởng đến hoạt động của cảm biến. Vì vậy, cần lựa chọn thiết bị có cấp bảo vệ IP, vật liệu chế tạo và khả năng chịu nhiệt phù hợp. Đồng thời, kiểm tra kích thước, kiểu ren kết nối và vị trí lắp đặt để đảm bảo tính tương thích với hệ thống.

Những lưu ý khi lắp đặt và sử dụng cảm biến áp suất

Để cảm biến áp suất hoạt động chính xác, ổn định và duy trì tuổi thọ lâu dài, quá trình lắp đặt và sử dụng cần tuân thủ các yêu cầu kỹ thuật. Dưới đây là một số lưu ý quan trọng giúp hạn chế sai số và phòng tránh sự cố trong quá trình vận hành:

• Lựa chọn vị trí lắp đặt phù hợp: Ưu tiên những vị trí thuận tiện cho việc kiểm tra, bảo trì và hạn chế tác động từ rung động mạnh hoặc nhiệt độ vượt giới hạn cho phép. Đồng thời, cần bố trí cảm biến phù hợp với đặc tính môi chất để đảm bảo kết quả đo chính xác.
• Kiểm tra kết nối cơ khí và điện: Đảm bảo cổng kết nối áp suất được lắp đúng kích thước, kín khít và không rò rỉ. Hệ thống dây dẫn, nguồn cấp và tín hiệu đầu ra cũng cần được đấu nối theo hướng dẫn của nhà sản xuất.
• Tránh áp suất vượt giới hạn cho phép: Không sử dụng cảm biến trong điều kiện áp suất vượt quá khả năng chịu đựng của thiết bị. Với hệ thống có nguy cơ xuất hiện xung áp hoặc tăng áp đột ngột, cần áp dụng giải pháp bảo vệ phù hợp.
• Hạn chế ảnh hưởng từ môi trường: Tránh để cảm biến tiếp xúc với độ ẩm, hóa chất ăn mòn hoặc nhiệt độ không phù hợp với thông số kỹ thuật. Trong môi trường có nhiễu điện, nên sử dụng dây tín hiệu và biện pháp chống nhiễu thích hợp.
• Kiểm tra và hiệu chuẩn định kỳ: Thường xuyên theo dõi tình trạng hoạt động, kiểm tra kết nối và đối chiếu kết quả đo khi cần thiết. Việc hiệu chuẩn theo khuyến nghị của nhà sản xuất hoặc yêu cầu ứng dụng giúp duy trì độ chính xác và phát hiện sớm những sai lệch.

Ngoài ra, trước khi tháo lắp hoặc bảo trì, cần ngắt nguồn điện và cô lập, xả áp hệ thống theo đúng quy trình an toàn. Lắp đặt đúng kỹ thuật và bảo dưỡng phù hợp sẽ giúp cảm biến áp suất vận hành bền bỉ, giảm nguy cơ hư hỏng và nâng cao hiệu quả sử dụng.

Câu hỏi thường gặp về cảm biến áp suất

Dưới đây là những câu hỏi thường gặp về cảm biến áp suất, giúp người dùng hiểu rõ hơn về đặc điểm, chức năng và cách sử dụng thiết bị trong thực tế.

1. Cảm biến áp suất có thể đo những loại môi chất nào?

Cảm biến áp suất có thể đo áp suất của nhiều môi chất như nước, khí nén, dầu thủy lực, hơi và một số loại hóa chất. Tuy nhiên, cần lựa chọn thiết bị có vật liệu tiếp xúc môi chất, dải đo và khả năng chịu nhiệt phù hợp để đảm bảo độ chính xác và an toàn.

2. Cảm biến áp suất và đồng hồ đo áp suất khác nhau như thế nào?

Đồng hồ đo áp suất thường hiển thị trực tiếp giá trị áp suất tại vị trí lắp đặt, trong khi cảm biến áp suất chuyển đổi áp suất thành tín hiệu điện để truyền đến bộ điều khiển hoặc hệ thống giám sát. Vì vậy, cảm biến phù hợp hơn với những ứng dụng cần theo dõi từ xa và điều khiển tự động.

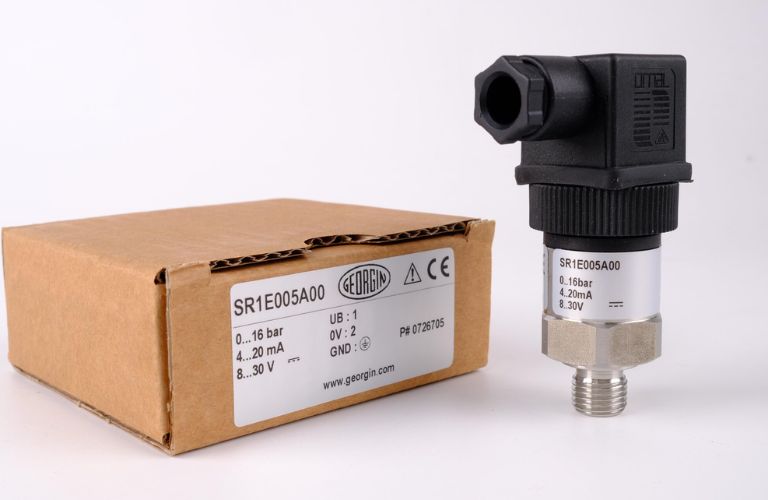

3. Cảm biến áp suất 4–20 mA hoạt động ra sao?

Cảm biến áp suất 4–20 mA chuyển đổi giá trị áp suất đo được thành tín hiệu dòng điện tương ứng. Thông thường, 4 mA đại diện cho giới hạn dưới và 20 mA tương ứng với giới hạn trên của dải đo. Tín hiệu này được truyền đến PLC hoặc bộ điều khiển để xử lý và giám sát.

4. Cảm biến áp suất có cần hiệu chuẩn định kỳ không?

Có. Cảm biến áp suất nên được kiểm tra và hiệu chuẩn theo khuyến nghị của nhà sản xuất hoặc yêu cầu kỹ thuật của hệ thống. Tần suất thực hiện phụ thuộc vào điều kiện vận hành, mức độ sử dụng và yêu cầu độ chính xác của từng ứng dụng.

5. Làm thế nào để nhận biết cảm biến áp suất bị lỗi?

Một số dấu hiệu thường gặp gồm giá trị đo không ổn định, tín hiệu đầu ra bất thường, kết quả đo sai lệch hoặc thiết bị không phản hồi khi áp suất thay đổi. Khi xuất hiện những tình trạng này, cần kiểm tra nguồn cấp, dây kết nối, tình trạng cảm biến và đối chiếu kết quả với thiết bị đo chuẩn để xác định nguyên nhân.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cảm biến áp suất, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế. Việc lựa chọn và sử dụng đúng loại cảm biến không chỉ đảm bảo độ chính xác trong đo lường mà còn góp phần nâng cao hiệu suất, độ an toàn và tuổi thọ của hệ thống công nghiệp.
