Van giảm áp gián tiếp: Cấu tạo & cơ chế vận hành

Van giảm áp gián tiếp là thiết bị được sử dụng để kiểm soát và duy trì áp suất đầu ra ổn định trong nhiều hệ thống đường ống công nghiệp. Nhờ cơ chế điều khiển thông qua van pilot, thiết bị có khả năng đáp ứng tốt khi lưu lượng và áp suất thay đổi. Vậy van giảm áp gián tiếp có cấu tạo như thế nào và vận hành theo nguyên lý gì? Cùng tìm hiểu chi tiết trong nội dung sau.

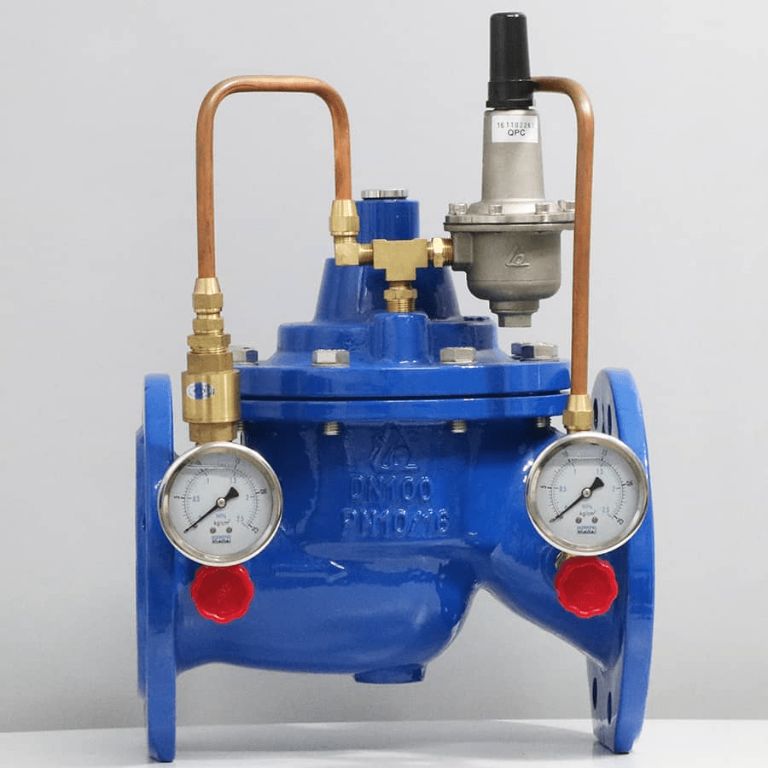

Van giảm áp gián tiếp là gì?

Van giảm áp gián tiếp là một loại van giảm áp được dùng phổ biến, có nhiệm vụ hạ áp suất của lưu chất từ mức cao ở đầu vào xuống mức thấp hơn và duy trì áp suất đầu ra ổn định theo giá trị đã cài đặt. Khác với van giảm áp tác động trực tiếp, loại van này sử dụng một van pilot (van điều khiển phụ) để cảm nhận áp suất phía sau và điều khiển hoạt động của van chính.

Khi áp suất đầu ra thay đổi, van pilot sẽ tự động điều chỉnh áp suất trong buồng điều khiển, từ đó làm van chính đóng hoặc mở ở mức phù hợp. Nhờ cơ chế này, van giảm áp gián tiếp có khả năng kiểm soát áp suất chính xác, đáp ứng tốt khi lưu lượng biến động và thường được sử dụng trong các hệ thống cấp nước, hơi, HVAC, PCCC và nhiều dây chuyền công nghiệp có lưu lượng lớn.

Cấu tạo van giảm áp gián tiếp

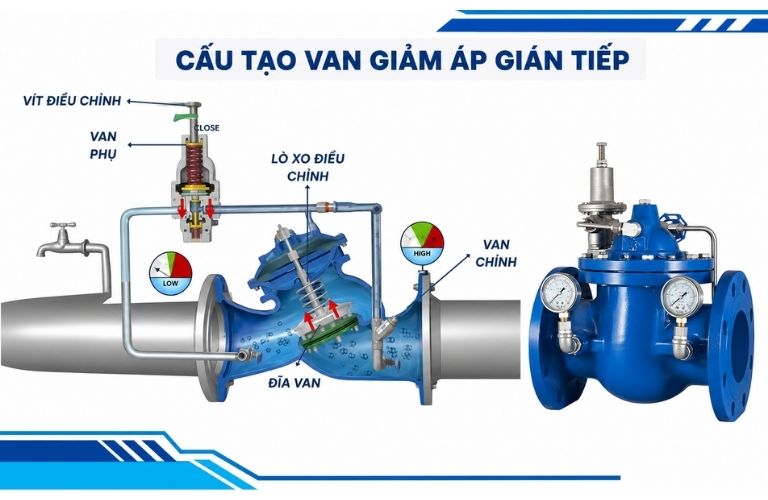

Van giảm áp gián tiếp có cấu tạo gồm hai cụm quan trọng là van chính và van pilot điều khiển. Hai bộ phận này liên kết với nhau thông qua hệ thống dẫn áp, giúp van tự động điều chỉnh độ mở để duy trì áp suất đầu ra theo mức đã cài đặt. Tùy từng model và môi chất sử dụng, cấu tạo thực tế có thể khác nhau, nhưng về cơ bản sẽ gồm các bộ phận sau:

Thân van và cụm van chính

Thân van là bộ phận chịu áp lực trực tiếp và tạo đường dẫn cho lưu chất đi qua. Bên trong thân van thường bố trí đĩa van, ghế van, ty van cùng các chi tiết truyền động và làm kín. Khi đĩa van dịch chuyển gần hoặc xa ghế van, tiết diện dòng chảy sẽ thay đổi, từ đó điều chỉnh lượng lưu chất đi qua và làm giảm áp suất ở phía sau van.

Đây cũng là cụm trực tiếp thực hiện chức năng giảm áp nên yêu cầu độ kín, khả năng chịu áp và độ bền cao. Vật liệu chế tạo thân van thường được lựa chọn theo điều kiện làm việc, phổ biến như gang, gang cầu, thép carbon, inox hoặc đồng.

Màng van hoặc piston điều khiển

Màng van đóng vai trò tiếp nhận sự thay đổi áp suất trong buồng điều khiển và chuyển thành chuyển động của van chính. Khi áp suất trong buồng điều khiển thay đổi, chênh lệch lực tác động lên màng hoặc piston sẽ làm ty van dịch chuyển, kéo theo đĩa van đóng hoặc mở tương ứng.

Nhờ đó, van pilot chỉ cần điều khiển một lưu lượng nhỏ nhưng vẫn có thể chi phối hoạt động của van chính có lưu lượng lớn. Đây là đặc điểm quan trọng giúp van giảm áp gián tiếp vận hành ổn định và nhạy hơn trước những thay đổi của áp suất đầu ra.

Van pilot điều khiển (van phụ)

Van pilot là bộ phận quyết định khả năng kiểm soát áp suất của toàn bộ hệ thống. Cụm pilot thường gồm màng cảm biến, lò xo cài đặt, vít điều chỉnh và cơ cấu đóng mở bên trong.

Áp suất đầu ra được truyền về màng cảm biến của pilot và tạo lực cân bằng với lực lò xo cài đặt. Khi áp suất đầu ra thay đổi so với giá trị cài đặt, pilot sẽ thay đổi độ mở, qua đó điều chỉnh áp suất tác động lên màng van chính. Tín hiệu này sau đó tác động lên màng hoặc piston, khiến van chính đóng bớt hoặc mở thêm cho đến khi áp suất đầu ra trở lại mức ổn định.

Buồng điều khiển

Buồng điều khiển là khoang chứa áp suất tác động lên màng của van chính. Áp suất trong buồng điều khiển được pilot thay đổi theo tín hiệu áp suất đầu ra, từ đó làm van chính mở thêm hoặc đóng bớt.

Sự thay đổi áp suất trong buồng điều khiển tạo ra chênh lệch lực cần thiết để điều chỉnh vị trí van chính. Nhờ đó, van có thể tự động thích ứng khi lưu lượng tiêu thụ hoặc áp suất đầu vào thay đổi mà không cần người vận hành can thiệp liên tục.

Các bộ phận phụ trợ

Ngoài các bộ phận chính trên, các bộ phận phụ trợ chủ yếu gồm đường dẫn áp, đầu nối, đồng hồ áp suất và các chi tiết làm kín; một số model có thể bổ sung lỗ tiết lưu hoặc bộ lọc pilot. Những chi tiết này hỗ trợ truyền tín hiệu áp, ổn định mạch điều khiển và hạn chế cặn bẩn ảnh hưởng đến quá trình vận hành.

Nhìn chung, cấu tạo của van giảm áp gián tiếp được thiết kế để pilot kiểm soát áp suất và truyền tín hiệu đến cơ cấu chấp hành, trong khi van chính trực tiếp điều tiết dòng lưu chất. Sự phối hợp này giúp van duy trì áp suất đầu ra ổn định, đặc biệt trong những hệ thống có lưu lượng lớn hoặc thường xuyên biến động.

Nguyên lý hoạt động của van giảm áp gián tiếp

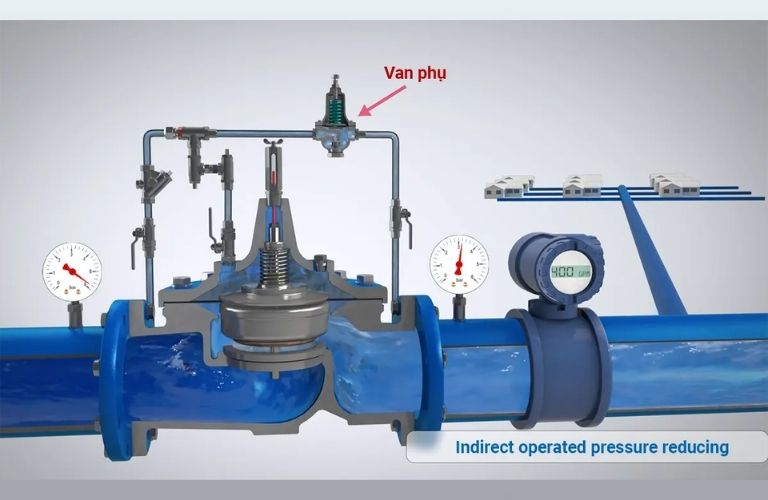

Van giảm áp gián tiếp hoạt động dựa trên cơ chế phản hồi áp suất. Áp suất phía sau van được truyền về van pilot để so sánh với giá trị đã cài đặt. Từ tín hiệu này, pilot sẽ điều chỉnh áp suất trong mạch điều khiển, làm màng hoặc piston dịch chuyển và thay đổi độ mở của van chính.

Có thể hiểu quá trình vận hành qua ba trạng thái chính:

Khi áp suất đầu ra thấp hơn giá trị cài đặt

Khi nhu cầu sử dụng tăng hoặc áp suất phía sau van giảm xuống dưới mức cài đặt, tín hiệu áp suất truyền về pilot cũng giảm. Van pilot lúc này thay đổi trạng thái để tạo điều kiện cho cơ cấu truyền động của van chính mở lớn hơn.

Đĩa van được nâng hoặc dịch chuyển khỏi ghế van, làm tăng tiết diện lưu thông. Lượng lưu chất đi qua nhiều hơn, nhờ đó áp suất đầu ra tăng dần về giá trị yêu cầu.

Khi áp suất đầu ra đạt mức cài đặt

Khi áp suất phía sau đạt gần giá trị thiết lập, lực do áp suất phản hồi tác động lên pilot sẽ cân bằng với lực của lò xo cài đặt. Pilot duy trì mức điều tiết phù hợp để van chính giữ ở một độ mở tương ứng với lưu lượng mà hệ thống đang cần.

Ở trạng thái này, van không nhất thiết đóng hoặc mở hoàn toàn mà liên tục điều chỉnh vị trí để giữ áp suất đầu ra ổn định. Đây là ưu điểm quan trọng của cơ chế điều khiển gián tiếp khi lưu lượng trong hệ thống thường xuyên thay đổi.

Khi áp suất đầu ra cao hơn giá trị cài đặt

Nếu nhu cầu sử dụng giảm hoặc áp suất phía sau tăng vượt mức đã thiết lập, tín hiệu phản hồi tác động lên pilot sẽ tăng. Pilot lập tức điều chỉnh mạch áp suất điều khiển để làm van chính đóng bớt.

Khi tiết diện lưu thông giảm, lượng lưu chất qua van cũng giảm theo, từ đó đưa áp suất đầu ra trở lại giá trị cài đặt. Quá trình này diễn ra tự động và lặp lại liên tục trong suốt thời gian hệ thống vận hành.

Về bản chất, nguyên lý hoạt động của van giảm áp gián tiếp là một vòng điều khiển khép kín: đo áp suất đầu ra → truyền tín hiệu về pilot → điều khiển van chính → điều chỉnh áp suất đầu ra. Tùy thiết kế của từng loại van, cách tăng hoặc giảm áp suất trong buồng điều khiển có thể khác nhau, nhưng mục tiêu chung vẫn là duy trì áp suất phía sau van ổn định trước sự biến động của áp suất đầu vào và lưu lượng sử dụng.

Tham khảo các sản phẩm van giảm áp:

• Van Giảm Áp PN16 YDK | Model KCV200
• Van Giảm Áp Nước Mặt Bích JS
• Van giảm áp ARV – APR710

Ưu điểm và hạn chế của van giảm áp gián tiếp

Nhờ cơ chế điều khiển thông qua pilot, van giảm áp gián tiếp có khả năng kiểm soát áp suất hiệu quả trong nhiều hệ thống công nghiệp và dân dụng quy mô lớn. Bên cạnh những lợi thế về độ ổn định và khả năng đáp ứng tải, loại van này cũng tồn tại một số điểm hạn chế cần lưu ý khi lựa chọn và vận hành.

Ưu điểm

Các ưu điểm nổi bật của van giảm áp gián tiếp:

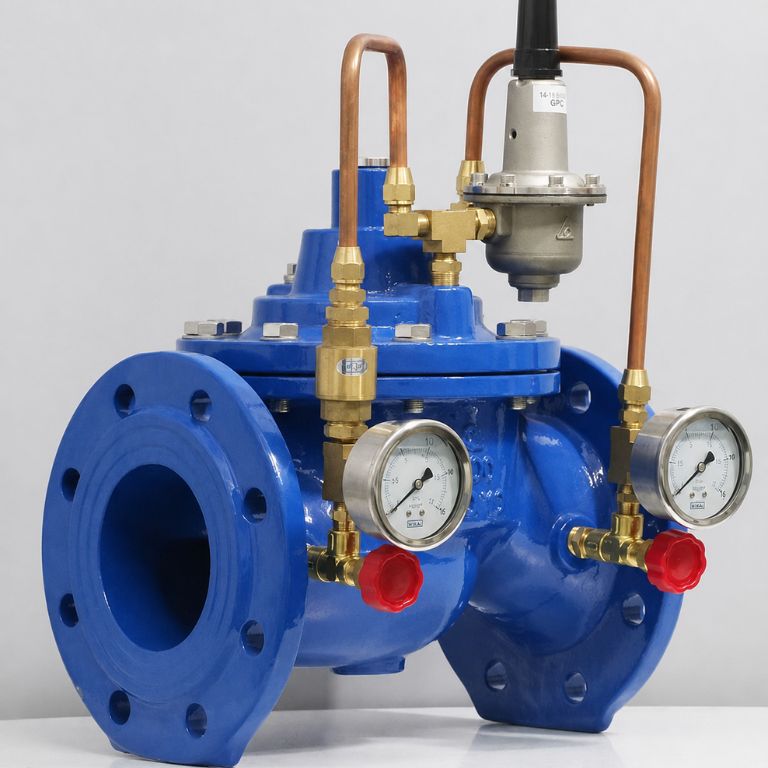

• Duy trì áp suất đầu ra ổn định: Van pilot liên tục nhận tín hiệu từ phía sau van và điều chỉnh hoạt động của van chính. Nhờ đó, áp suất đầu ra được giữ quanh giá trị cài đặt, hạn chế tình trạng dao động khi nhu cầu sử dụng tăng hoặc giảm.
• Khả năng điều chỉnh chính xác: Cơ chế phản hồi áp suất giúp van phản ứng nhanh với sự thay đổi của hệ thống. Van chính có thể mở thêm hoặc đóng bớt theo tín hiệu từ pilot, từ đó nâng cao độ chính xác trong quá trình giảm và duy trì áp suất.
• Phù hợp với hệ thống có lưu lượng lớn: Pilot chỉ điều khiển một lượng lưu chất nhỏ trong mạch điều khiển, trong khi van chính đảm nhiệm việc điều tiết dòng chảy chính. Cách bố trí này giúp van xử lý tốt lưu lượng lớn mà không làm bộ phận điều khiển phải chịu toàn bộ tải của hệ thống.
• Đáp ứng tốt khi tải thường xuyên thay đổi: Trong các hệ thống có nhu cầu tiêu thụ không ổn định, van có thể tự động thay đổi độ mở để bù lại sự biến động của lưu lượng. Nhờ vậy, áp suất phía sau ít bị ảnh hưởng hơn so với những cơ cấu điều chỉnh đơn giản.
• Khả năng làm việc trong dải vận hành rộng: Nhiều dòng van giảm áp gián tiếp có thể duy trì hiệu quả kiểm soát trong nhiều mức lưu lượng khác nhau, phù hợp với hệ thống có điều kiện vận hành thay đổi theo từng thời điểm.
• Tự động hóa quá trình điều chỉnh áp suất: Sau khi được cài đặt và hiệu chỉnh đúng, van có thể tự vận hành dựa trên áp suất của lưu chất mà không cần người dùng liên tục can thiệp. Điều này giúp hệ thống hoạt động ổn định hơn và giảm công việc điều chỉnh thủ công.
• Thích hợp cho nhiều ứng dụng kỹ thuật: Van được sử dụng rộng rãi trong hệ thống cấp nước, hơi, HVAC, PCCC và các dây chuyền công nghiệp, đặc biệt ở những vị trí cần giảm áp từ nguồn áp suất cao xuống mức làm việc an toàn hơn cho thiết bị phía sau.

Hạn chế

Bên cạnh các ưu điểm trên, cấu tạo nhiều bộ phận và cơ chế điều khiển bằng pilot cũng khiến van giảm áp gián tiếp yêu cầu cao hơn về chất lượng lưu chất, lắp đặt và bảo dưỡng.

• Cấu tạo tương đối phức tạp: Van gồm nhiều thành phần như van chính, pilot, màng hoặc piston, buồng điều khiển và các đường dẫn áp. Vì vậy, việc tháo lắp, kiểm tra và xử lý sự cố thường phức tạp hơn van giảm áp trực tiếp.
• Chi phí đầu tư cao hơn: Do có nhiều bộ phận điều khiển và yêu cầu độ chính xác trong chế tạo, mức giá của van giảm áp gián tiếp thường cao hơn các dòng van có cấu tạo đơn giản.
• Nhạy với cặn bẩn và tạp chất: Các lỗ tiết lưu, đường tín hiệu hoặc van pilot thường có tiết diện nhỏ nên dễ bị ảnh hưởng nếu lưu chất chứa nhiều cặn. Trong nhiều trường hợp, hệ thống cần được trang bị thêm bộ lọc để hạn chế nguy cơ tắc nghẽn.
• Yêu cầu lựa chọn đúng thông số: Kích thước van, lưu lượng, áp suất đầu vào, áp suất đầu ra và dải điều chỉnh của pilot cần được tính toán phù hợp. Nếu chọn van quá lớn, quá nhỏ hoặc cài đặt không đúng, khả năng ổn định áp suất có thể giảm đáng kể.
• Công tác bảo dưỡng cần được thực hiện định kỳ: Ngoài cụm van chính, người vận hành còn phải kiểm tra pilot, đường dẫn áp và các bộ phận phụ trợ để đảm bảo tín hiệu điều khiển được truyền chính xác.

Nhìn chung, van giảm áp gián tiếp mang lại hiệu quả cao trong những hệ thống cần lưu lượng lớn, áp suất ổn định và khả năng thích ứng tốt với tải biến động. Tuy nhiên, để phát huy đầy đủ ưu điểm, van cần được lựa chọn đúng thông số và duy trì trong điều kiện vận hành phù hợp.

5 Ứng dụng van giảm áp gián tiếp

Nhờ khả năng duy trì áp suất ổn định và đáp ứng tốt với lưu lượng lớn, van giảm áp gián tiếp được sử dụng phổ biến trong nhiều hệ thống kỹ thuật, đặc biệt ở những nơi áp suất đầu nguồn cao hoặc thường xuyên biến động.

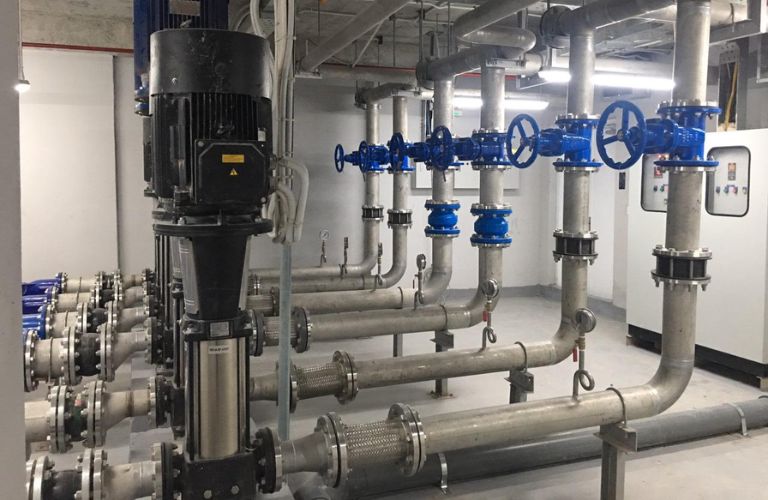

Hệ thống cấp nước

Van được lắp trên các tuyến ống cấp nước để giảm áp từ mạng chính xuống mức phù hợp với từng khu vực sử dụng. Ứng dụng này thường gặp tại tòa nhà cao tầng, khu dân cư, nhà máy, trạm cấp nước và các hệ thống phân phối nước quy mô lớn.

Hệ thống hơi công nghiệp

Trong hệ thống hơi, van giảm áp gián tiếp giúp hạ áp suất hơi từ đường ống chính xuống mức phù hợp với thiết bị sử dụng phía sau. Van thường được ứng dụng tại nồi hơi, hệ thống gia nhiệt, trao đổi nhiệt và nhiều dây chuyền sản xuất cần nguồn hơi ổn định.

Hệ thống PCCC

Van có thể được sử dụng để kiểm soát áp suất nước tại từng khu vực hoặc tầng của hệ thống chữa cháy. Việc giảm áp đúng mức giúp hạn chế nguy cơ quá áp, đồng thời bảo vệ đường ống, van, đầu phun và các thiết bị liên quan.

Hệ thống HVAC

Trong các hệ thống sưởi, thông gió và điều hòa không khí, van giảm áp gián tiếp được dùng để kiểm soát áp suất của nước hoặc môi chất trong đường ống, góp phần duy trì điều kiện vận hành ổn định cho toàn hệ thống.

Dây chuyền sản xuất công nghiệp

Van giảm áp gián tiếp còn xuất hiện trong các ngành thực phẩm, dệt nhuộm, hóa chất, sản xuất giấy và nhiều lĩnh vực công nghiệp khác. Van đặc biệt phù hợp với những dây chuyền cần lưu lượng lớn, áp suất đầu ra ổn định và khả năng thích ứng tốt khi tải thay đổi.

So sánh van giảm áp trực tiếp và gián tiếp

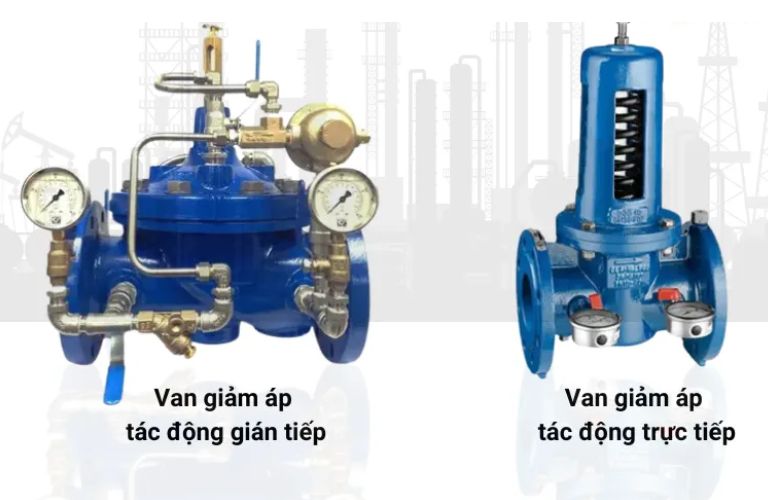

Van giảm áp trực tiếp và van giảm áp gián tiếp đều có chức năng hạ và duy trì áp suất đầu ra ở mức phù hợp. Tuy nhiên, hai loại khác nhau rõ rệt về cơ chế điều khiển, khả năng ổn định áp suất, lưu lượng làm việc và phạm vi ứng dụng.

Van giảm áp trực tiếp phù hợp với những hệ thống có quy mô nhỏ, lưu lượng không quá lớn và yêu cầu điều chỉnh áp suất ở mức cơ bản. Trong khi đó, van giảm áp gián tiếp là lựa chọn phù hợp hơn khi hệ thống có lưu lượng lớn, tải biến động hoặc cần duy trì áp suất đầu ra ổn định trong thời gian dài.

Việc lựa chọn loại van nào không nên chỉ dựa vào kích thước đường ống mà cần xem xét đồng thời áp suất đầu vào, áp suất đầu ra yêu cầu, lưu lượng vận hành và đặc điểm của môi chất.

Lưu ý khi lắp đặt van giảm áp gián tiếp

Để van giảm áp gián tiếp hoạt động ổn định và duy trì đúng mức áp suất cài đặt, quá trình lắp đặt cần tuân thủ yêu cầu kỹ thuật của từng model và nhà sản xuất. Một số lưu ý quan trọng gồm:

• Lắp đúng chiều dòng chảy: Kiểm tra mũi tên trên thân van và lắp theo đúng hướng lưu chất. Lắp ngược chiều có thể khiến van hoạt động sai hoặc không thực hiện được chức năng giảm áp.
• Làm sạch đường ống trước khi lắp: Cặn hàn, rỉ sét và tạp chất có thể đi vào pilot, lỗ tiết lưu hoặc đường tín hiệu, gây tắc nghẽn và làm áp suất đầu ra mất ổn định.
• Bố trí bộ lọc phù hợp: Với hệ thống có nguy cơ chứa nhiều cặn, nên lắp bộ lọc ở phía trước van để bảo vệ van chính và cụm pilot.
• Đảm bảo vị trí lắp đặt thuận tiện: Nên chừa đủ không gian để kiểm tra, điều chỉnh, tháo lắp và bảo dưỡng van khi cần.
• Lắp đồng hồ đo áp suất: Đồng hồ áp ở phía trước và sau van giúp theo dõi áp suất đầu vào, đầu ra và hỗ trợ quá trình hiệu chỉnh chính xác hơn.
• Kiểm tra đường tín hiệu của pilot: Đường lấy áp phải được kết nối đúng vị trí, không bị gập, tắc hoặc rò rỉ vì có thể làm sai tín hiệu phản hồi đến van pilot.
• Điều chỉnh áp suất từ từ: Khi đưa hệ thống vào vận hành, nên tăng áp và điều chỉnh pilot từng bước thay vì thay đổi đột ngột để hạn chế dao động áp suất.
• Không chọn van chỉ theo đường kính ống: Cần kiểm tra thêm lưu lượng, áp suất đầu vào, áp suất đầu ra, nhiệt độ và đặc tính môi chất để đảm bảo van làm việc trong đúng dải thiết kế.

Ngoài ra, trước khi vận hành chính thức, nên kiểm tra độ kín của các mối nối, tình trạng của pilot và khả năng phản hồi của van chính. Lắp đặt đúng ngay từ đầu sẽ giúp van giảm áp gián tiếp duy trì áp suất ổn định và hạn chế sự cố trong quá trình sử dụng.

Câu hỏi thường gặp về van giảm áp gián tiếp

Dưới đây là một số câu hỏi thường gặp giúp người dùng hiểu rõ hơn về cách lựa chọn, điều chỉnh và sử dụng van giảm áp gián tiếp trong thực tế.

Van giảm áp gián tiếp có cần sử dụng điện không?

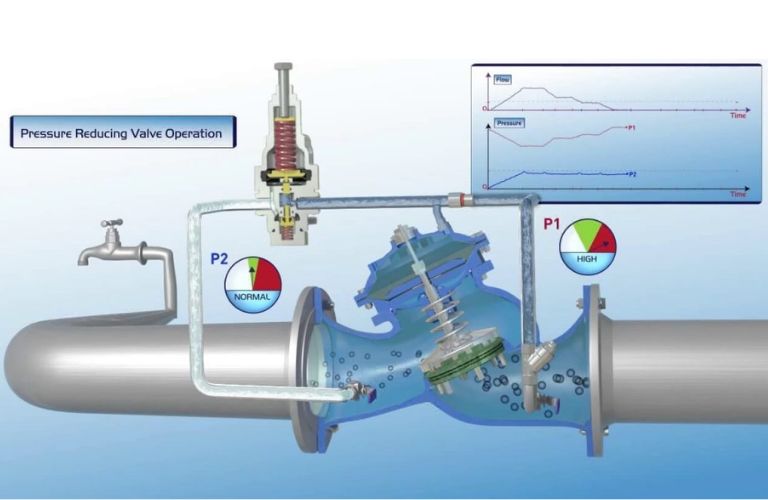

Phần lớn van giảm áp gián tiếp dạng pilot tự tác động không cần nguồn điện bên ngoài. Van tận dụng chính áp suất của lưu chất để tạo lực điều khiển van chính. Tuy nhiên, một số hệ thống điều khiển đặc biệt có thể kết hợp thêm thiết bị điện hoặc bộ truyền động tùy yêu cầu vận hành.

Khi nào nên sử dụng van giảm áp gián tiếp?

Loại van này phù hợp với hệ thống có lưu lượng trung bình đến lớn, tải thường xuyên thay đổi hoặc yêu cầu áp suất đầu ra ổn định. Van thường được dùng trong hệ thống cấp nước, hơi công nghiệp, HVAC, PCCC và các dây chuyền sản xuất.

Van giảm áp gián tiếp có thể điều chỉnh áp suất đầu ra không?

Có. Người vận hành có thể thay đổi mức áp suất cài đặt thông qua vít hoặc cơ cấu điều chỉnh trên van pilot. Việc hiệu chỉnh nên được thực hiện từ từ, đồng thời theo dõi đồng hồ áp suất phía sau van để đạt giá trị mong muốn.

Vì sao áp suất sau van giảm áp gián tiếp không ổn định?

Tình trạng này có thể xuất phát từ nhiều nguyên nhân như pilot bị tắc, đường tín hiệu áp suất rò rỉ, cặn bẩn bám tại ghế van, van chọn sai kích thước hoặc lưu lượng thực tế nằm ngoài dải làm việc. Cần kiểm tra từng bộ phận để xác định nguyên nhân cụ thể.

Van giảm áp gián tiếp có cần bảo dưỡng định kỳ không?

Có. Nên kiểm tra định kỳ van chính, pilot, màng hoặc piston, đường dẫn áp và bộ lọc. Việc vệ sinh cặn bẩn, kiểm tra độ kín và thay thế các chi tiết hao mòn đúng thời điểm sẽ giúp van duy trì khả năng kiểm soát áp suất ổn định và kéo dài tuổi thọ.

Van giảm áp gián tiếp là giải pháp hiệu quả cho các hệ thống cần kiểm soát áp suất ổn định, lưu lượng lớn và khả năng thích ứng tốt khi tải thay đổi. Hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và lưu ý khi lắp đặt sẽ giúp người dùng lựa chọn đúng loại van, đồng thời nâng cao độ an toàn và hiệu quả vận hành của toàn hệ thống.
