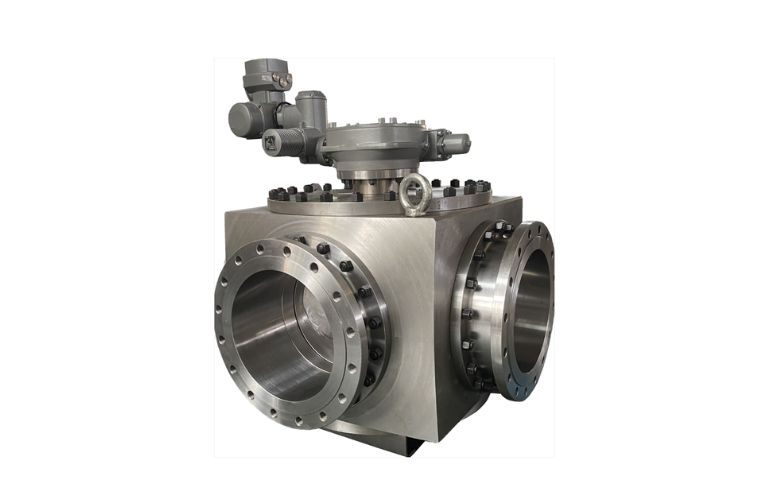

Van bi 4 ngã: Cấu tạo, nguyên lý và ứng dụng

Van bi 4 ngã là thiết bị được sử dụng để kiểm soát, phân phối và chuyển hướng dòng lưu chất giữa nhiều đường ống trong cùng một hệ thống. Với thiết kế 4 cổng kết nối cùng cơ chế vận hành linh hoạt, loại van này ngày càng được ứng dụng rộng rãi trong cấp thoát nước, hóa chất, dầu khí, HVAC và nhiều dây chuyền công nghiệp.

Van bi 4 ngã là gì?

Van bi 4 ngã (hay còn gọi là van bi 4 chiều) là loại van điều khiển dòng chảy có thiết kế gồm 4 cổng kết nối, cho phép lưu chất được phân phối, chuyển hướng hoặc tuần hoàn giữa nhiều nhánh đường ống trong cùng một hệ thống. Bộ phận đóng mở chính của van là một viên bi được gia công rỗng theo cấu hình nhất định và đặt bên trong thân van. Khi bi van xoay, các đường dẫn trên bi sẽ lần lượt kết nối với từng cổng, từ đó thay đổi hướng di chuyển của lưu chất theo yêu cầu vận hành.

Khác với van bi 2 ngã chủ yếu dùng để đóng hoặc mở dòng chảy và van bi 3 ngã thường đảm nhiệm chức năng chia hoặc trộn dòng, van bi 4 ngã có khả năng kiểm soát nhiều hướng lưu chất hơn trong một thiết bị. Nhờ đó, hệ thống có thể giảm bớt số lượng van và phụ kiện trung gian, đồng thời tối ưu không gian lắp đặt và thao tác vận hành.

Van bi 4 ngã có thể được chế tạo từ inox, thép, đồng hoặc nhựa, tùy vào môi trường sử dụng và đặc tính của lưu chất. Sản phẩm cũng có nhiều phương thức điều khiển như tay gạt, bộ truyền động điện hoặc khí nén, phù hợp với cả hệ thống vận hành thủ công lẫn dây chuyền tự động hóa. Hiện nay, loại van này được ứng dụng trong các hệ thống nước, dầu khí, hóa chất, HVAC, sản xuất công nghiệp và nhiều hệ thống đường ống yêu cầu chuyển đổi dòng chảy linh hoạt.

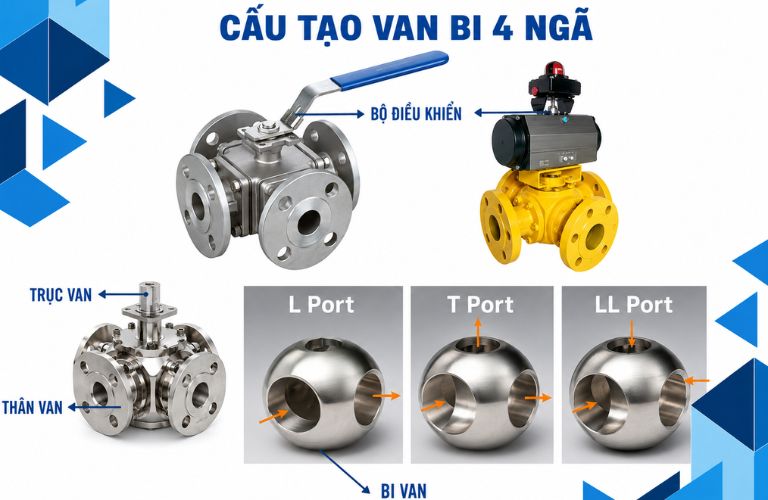

Cấu tạo của van bi 4 ngã

Van bi 4 ngã có kết cấu tương đối giống các dòng van bi thông thường nhưng được thiết kế thêm hệ thống 4 cửa kết nối và bi van có đường dẫn đặc biệt để kiểm soát dòng chảy theo nhiều hướng. Tùy từng model và mục đích sử dụng, cấu tạo chi tiết có thể khác nhau, tuy nhiên về cơ bản van gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bao bọc và liên kết toàn bộ chi tiết bên trong, đồng thời trực tiếp chịu tác động của áp suất, nhiệt độ và môi trường lưu chất. Bộ phận này thường được chế tạo từ inox, thép, đồng hoặc nhựa kỹ thuật, tùy theo yêu cầu của từng hệ thống.

Trên thân van bố trí 4 cổng kết nối với đường ống. Các cổng có thể sử dụng kiểu nối ren, mặt bích hoặc nối hàn nhằm đáp ứng nhiều điều kiện lắp đặt khác nhau.

Bi van

Bi van là bộ phận quan trọng nhất, có dạng hình cầu và được gia công các đường dẫn bên trong theo cấu hình riêng. Khi bi xoay đến từng vị trí, các đường dẫn sẽ kết nối với những cửa tương ứng, qua đó cho phép lưu chất chuyển từ cổng này sang cổng khác.

Thiết kế lỗ trên bi có thể khác nhau tùy chức năng của từng loại van. Đây cũng là yếu tố quyết định sơ đồ dòng chảy và khả năng chuyển hướng của van bi 4 ngã.

Trục van

Trục van có nhiệm vụ kết nối bi van với bộ phận điều khiển bên ngoài. Khi người vận hành tác động vào tay gạt, tay quay hoặc bộ truyền động, trục sẽ truyền mô-men xoắn xuống bi van và làm bi xoay đến vị trí cần thiết.

Trục thường được chế tạo từ vật liệu có độ bền cơ học và khả năng chống ăn mòn tốt nhằm đảm bảo hoạt động ổn định trong thời gian dài.

Gioăng và đệm làm kín

Hệ thống gioăng được bố trí xung quanh bi van, trục và các vị trí tiếp giáp nhằm hạn chế tình trạng rò rỉ lưu chất ra bên ngoài hoặc giữa các cửa van. Một số vật liệu làm kín thường gặp gồm PTFE, EPDM, NBR hoặc Viton.

Việc lựa chọn vật liệu gioăng cần căn cứ vào nhiệt độ, áp suất và tính chất hóa học của lưu chất để đảm bảo độ kín cũng như tuổi thọ của van.

Bộ phận điều khiển

Van bi 4 ngã có thể sử dụng nhiều cơ cấu điều khiển khác nhau. Với hệ thống đơn giản, van thường được vận hành bằng tay gạt hoặc tay quay. Trong các dây chuyền tự động, van có thể tích hợp bộ truyền động điện hoặc bộ truyền động khí nén để thực hiện quá trình chuyển hướng dòng chảy theo tín hiệu điều khiển.

Các cổng kết nối

Đặc trưng nổi bật của van bi 4 ngã là có 4 cổng được bố trí xung quanh thân van. Tùy thiết kế, các cổng này có thể đảm nhiệm vai trò đầu vào, đầu ra hoặc luân phiên chức năng khi bi van thay đổi vị trí.

Sự kết hợp giữa 4 cổng và cấu hình đường dẫn trên bi giúp van thực hiện nhiều phương án chuyển dòng trong một thiết bị, từ đó phù hợp với những hệ thống đường ống có yêu cầu điều phối lưu chất phức tạp.

Nguyên lý hoạt động của van bi 4 ngã

Van bi 4 ngã vận hành dựa trên cơ chế xoay bi van bên trong thân van để thay đổi hướng lưu chất. Khi tay gạt, tay quay hoặc bộ truyền động tác động lên trục van, bi van sẽ xoay đến vị trí tương ứng và kết nối các cổng theo sơ đồ dòng chảy đã được thiết kế sẵn.

Cơ chế hoạt động cơ bản

Quá trình vận hành có thể hiểu đơn giản theo các bước sau:

• Bước 1: Bộ phận điều khiển tạo lực làm xoay trục van.
• Bước 2: Trục truyền chuyển động xuống bi van.
• Bước 3: Các đường dẫn bên trong bi thay đổi vị trí so với 4 cổng kết nối.
• Bước 4: Lưu chất được chuyển từ cổng này sang cổng khác theo hướng mong muốn.

Nhờ cơ chế này, van có thể thực hiện nhiều chức năng như chuyển hướng, phân phối, đảo chiều hoặc tuần hoàn dòng chảy trong cùng một hệ thống đường ống.

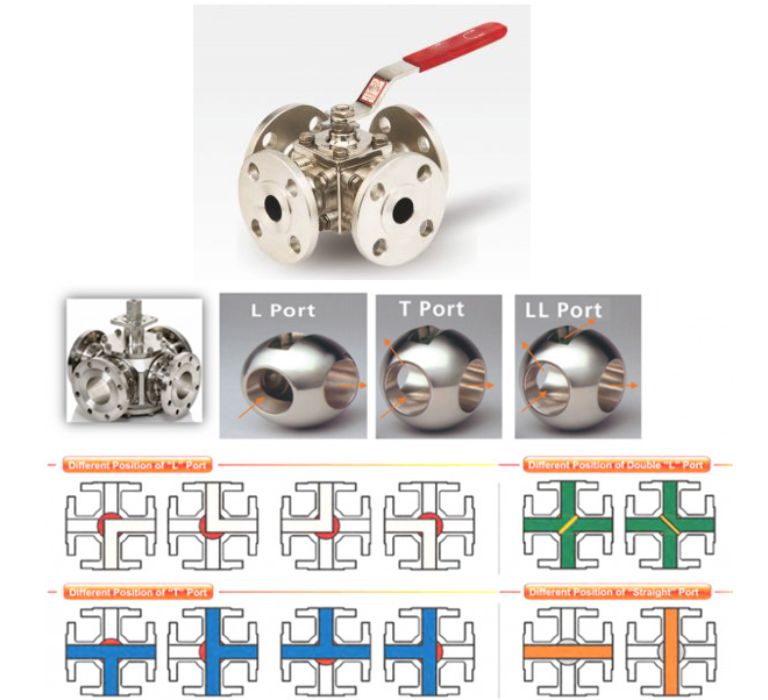

Các trạng thái dòng chảy

Tùy theo cấu tạo của bi van, mỗi vị trí xoay sẽ tạo ra một sơ đồ kết nối khác nhau giữa các cổng. Chẳng hạn, ở một trạng thái, cổng A có thể thông với cổng B và cổng C thông với cổng D. Khi bi van xoay sang vị trí khác, hướng dòng có thể được chuyển đổi sang một cặp cổng mới.

Điểm quan trọng là không phải tất cả van bi 4 ngã đều có cùng sơ đồ dòng chảy. Cấu hình lỗ bi sẽ quyết định cách các cổng được kết nối, vì vậy người dùng cần kiểm tra kỹ sơ đồ hoạt động của từng model trước khi lựa chọn.

Điều khiển thủ công và tự động

Van bi 4 ngã có thể hoạt động theo nhiều phương thức:

• Điều khiển bằng tay: sử dụng tay gạt hoặc tay quay, phù hợp với hệ thống có tần suất vận hành không quá cao.
• Điều khiển điện: sử dụng motor điện để xoay bi van, phù hợp với hệ thống tự động hóa.
• Điều khiển khí nén: sử dụng áp lực khí nén để vận hành van, cho tốc độ đóng mở nhanh và độ ổn định cao.

Đối với các hệ thống tự động, van có thể kết nối với PLC, cảm biến hoặc bộ điều khiển trung tâm để thực hiện chuyển hướng dòng chảy theo tín hiệu cài đặt. Nhờ đó, quá trình vận hành trở nên chính xác, linh hoạt và giảm phụ thuộc vào thao tác thủ công.

Các loại van bi 4 ngã phổ biến trên thị trường

Van bi 4 ngã được sản xuất với nhiều kiểu cấu tạo và phương thức vận hành khác nhau nhằm đáp ứng đa dạng điều kiện làm việc của hệ thống đường ống. Hiện nay, sản phẩm thường được phân loại dựa trên cơ chế điều khiển, vật liệu chế tạo và phương thức kết nối.

Phân loại theo phương thức điều khiển

Dựa trên cách thức vận hành, van bi 4 ngã thường được chia thành ba nhóm chính gồm điều khiển bằng tay, điều khiển điện và điều khiển khí nén.

• Van bi 4 ngã điều khiển điện

Loại van này được lắp thêm bộ truyền động điện để thực hiện thao tác xoay bi một cách tự động. Khi nhận tín hiệu điều khiển, motor sẽ truyền chuyển động đến trục van và đưa bi đến vị trí đã thiết lập.

Van bi 4 ngã điều khiển điện thích hợp với các hệ thống yêu cầu tự động hóa, điều khiển từ xa hoặc cần kết nối với PLC và tủ điều khiển trung tâm. Tùy thiết kế, bộ truyền động có thể sử dụng các mức điện áp khác nhau nên cần lựa chọn đúng thông số nguồn điện khi lắp đặt.

ĐỌC THÊM: Van bi điều khiển điện: Cấu tạo, Cơ chế vận hành, Phân loại

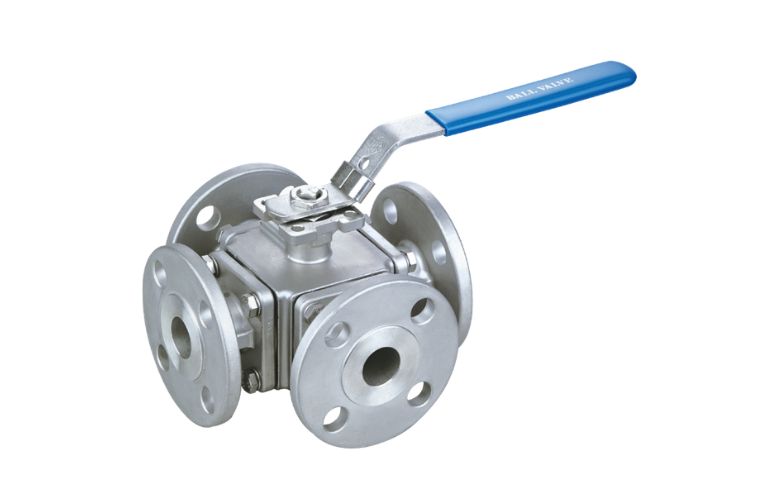

• Van bi 4 ngã điều khiển bằng tay

Đây là dòng van sử dụng tay gạt hoặc tay quay để tác động trực tiếp lên trục và thay đổi vị trí của bi van. Kết cấu đơn giản, dễ vận hành và không cần sử dụng nguồn điện hay khí nén nên phù hợp với các hệ thống quy mô nhỏ, vị trí dễ tiếp cận hoặc có tần suất chuyển hướng dòng chảy không quá cao.

• Van bi 4 ngã điều khiển khí nén

Sản phẩm sử dụng bộ truyền động khí nén để tạo mô-men xoắn làm thay đổi vị trí của bi van. Đặc điểm nổi bật của loại này là tốc độ chuyển trạng thái nhanh, phù hợp với những dây chuyền có tần suất vận hành lớn.

Van khí nén thường được sử dụng trong hệ thống sản xuất tự động, hóa chất, thực phẩm, xử lý nước và nhiều môi trường công nghiệp có sẵn nguồn khí nén.

Phân loại theo vật liệu chế tạo

Tùy tính chất lưu chất và môi trường làm việc, van bi 4 ngã có thể được chế tạo từ nhiều loại vật liệu:

• Van bi 4 ngã inox: Có độ bền cao, khả năng chống ăn mòn tốt, phù hợp với nước, khí, dầu, hóa chất và nhiều môi trường công nghiệp.
• Van bi 4 ngã thép: Có khả năng chịu áp suất và nhiệt độ tốt, thường được sử dụng trong hệ thống công nghiệp nặng, dầu khí hoặc đường ống có điều kiện vận hành khắc nghiệt.
• Van bi 4 ngã đồng: Kích thước thường tương đối nhỏ, thích hợp với hệ thống nước, khí và một số thiết bị dân dụng hoặc công nghiệp nhẹ.
• Van bi 4 ngã nhựa: Có trọng lượng nhẹ và khả năng chống ăn mòn hóa học tốt với những lưu chất tương thích, thường xuất hiện trong hệ thống xử lý nước hoặc hóa chất.

Mỗi vật liệu có giới hạn riêng về áp suất, nhiệt độ và khả năng tương thích hóa học. Do đó, không nên lựa chọn van chỉ dựa vào giá thành mà cần căn cứ vào điều kiện vận hành thực tế.

Phân loại theo kiểu kết nối

Dựa vào phương thức liên kết với đường ống, van bi 4 ngã thường có ba dạng chính là nối ren, mặt bích và nối hàn.

• Van bi 4 ngã nối ren: Kết nối bằng ren, lắp đặt nhanh, dễ tháo lắp và phù hợp với đường ống kích thước nhỏ đến trung bình.
• Van bi 4 ngã mặt bích: Liên kết bằng mặt bích, bulông và gioăng, có độ chắc chắn cao, phù hợp với hệ thống công nghiệp và đường ống kích thước lớn.
• Van bi 4 ngã nối hàn: Được hàn trực tiếp vào đường ống, tạo độ kín cao và hạn chế rò rỉ, thích hợp với các hệ thống ít tháo lắp và yêu cầu vận hành ổn định.

Ưu và nhược điểm của van bi 4 ngã

Nhờ thiết kế nhiều cổng kết nối và khả năng thay đổi hướng dòng chảy linh hoạt, van bi 4 ngã được sử dụng trong nhiều hệ thống đường ống công nghiệp. Tuy nhiên, bên cạnh những ưu điểm nổi bật, loại van này cũng có một số hạn chế cần cân nhắc để lựa chọn và vận hành phù hợp.

Ưu điểm

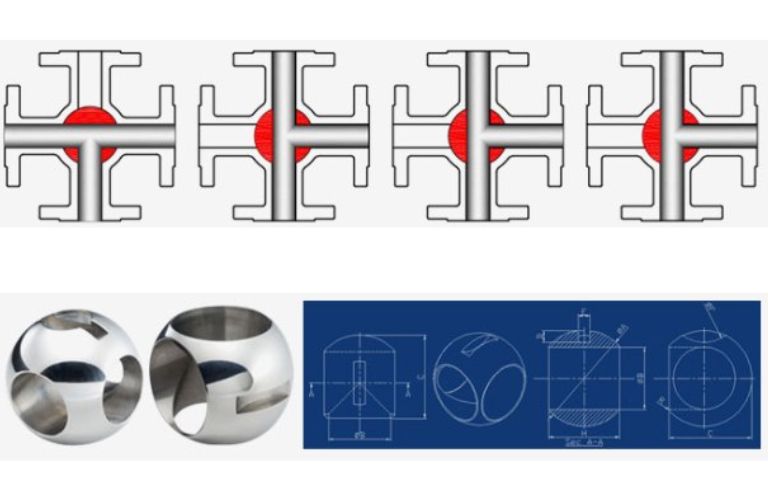

• Điều phối dòng chảy linh hoạt: Van có thể chuyển hướng, phân phối hoặc thay đổi đường đi của lưu chất giữa nhiều nhánh khác nhau trong cùng một hệ thống.
• Tối ưu số lượng thiết bị: Một van bi 4 ngã có thể đảm nhiệm chức năng của nhiều van riêng lẻ, giúp giảm bớt phụ kiện trung gian và tối ưu không gian lắp đặt.
• Vận hành nhanh: Cơ chế xoay bi cho phép van thay đổi trạng thái trong thời gian ngắn, phù hợp với những hệ thống cần chuyển hướng dòng chảy thường xuyên.
• Khả năng làm kín tốt: Bi van kết hợp với hệ thống gioăng làm kín giúp hạn chế rò rỉ lưu chất, góp phần duy trì sự ổn định của hệ thống.
• Đa dạng vật liệu và kiểu kết nối: Van có thể được chế tạo từ inox, thép, đồng hoặc nhựa, đồng thời hỗ trợ kết nối ren, mặt bích hoặc hàn.
• Linh hoạt về phương thức điều khiển: Ngoài vận hành bằng tay, van còn có thể kết hợp bộ truyền động điện hoặc khí nén để đáp ứng yêu cầu tự động hóa.
• Ứng dụng rộng: Sản phẩm phù hợp với nhiều môi trường như nước, dầu, khí, hóa chất, HVAC và các dây chuyền sản xuất công nghiệp.

Nhược điểm

• Cấu tạo phức tạp hơn van thông thường: Do có 4 cổng và nhiều trạng thái dòng chảy, van bi 4 ngã có kết cấu phức tạp hơn van bi 2 ngã hoặc 3 ngã.
• Chi phí đầu tư tương đối cao: Giá sản phẩm có thể cao hơn do yêu cầu gia công chính xác, đặc biệt với các dòng van inox hoặc tích hợp bộ truyền động.
• Cần lựa chọn đúng cấu hình dòng chảy: Không phải tất cả van bi 4 ngã đều có cùng cách kết nối giữa các cửa, vì vậy cần kiểm tra kỹ sơ đồ lỗ bi trước khi lắp đặt.
• Yêu cầu kỹ thuật khi lắp đặt: Việc xác định sai vị trí cổng hoặc hướng dòng có thể khiến van hoạt động không đúng chức năng thiết kế.
• Bảo trì cần thực hiện đúng quy trình: Khi gioăng, trục hoặc bi van bị hao mòn, quá trình tháo lắp và thay thế cần được thực hiện cẩn thận để đảm bảo độ kín sau khi lắp lại.

Nhìn chung, van bi 4 ngã là giải pháp phù hợp với những hệ thống cần điều phối lưu chất qua nhiều đường ống. Để phát huy hiệu quả sử dụng, cần lựa chọn đúng vật liệu, kích thước, kiểu kết nối và sơ đồ dòng chảy theo điều kiện vận hành thực tế.

Ứng dụng thực tế của van bi 4 ngã

Nhờ khả năng phân phối và chuyển hướng lưu chất giữa nhiều nhánh đường ống, van bi 4 ngã được ứng dụng trong nhiều hệ thống công nghiệp có yêu cầu điều phối dòng chảy linh hoạt. Một số lĩnh vực sử dụng phổ biến gồm:

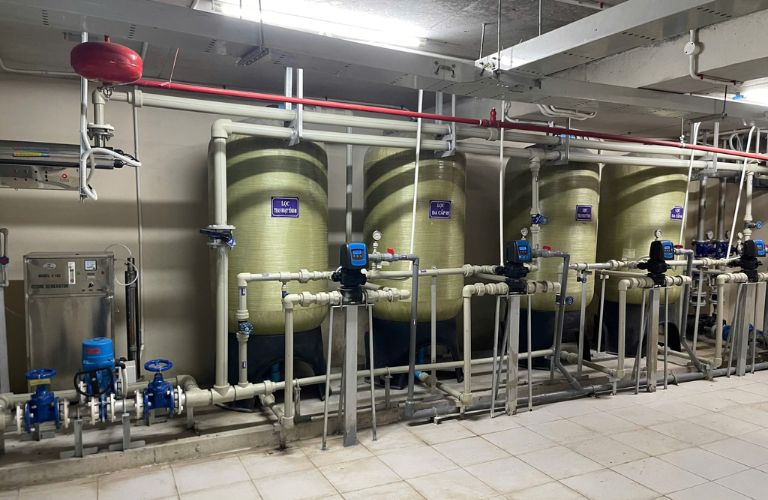

• Hệ thống cấp và xử lý nước: Van được dùng để chuyển hướng dòng nước giữa các đường ống, bể chứa hoặc khu vực xử lý khác nhau, giúp hệ thống vận hành linh hoạt hơn.
• Ngành dầu khí: Hỗ trợ phân phối, đảo chiều hoặc chuyển dòng dầu, khí và các loại lưu chất trong hệ thống đường ống công nghiệp.
• Hệ thống hóa chất: Van bi 4 ngã có thể sử dụng để dẫn hóa chất đến nhiều nhánh khác nhau, với điều kiện vật liệu thân van và gioăng phải tương thích với lưu chất.
• Hệ thống HVAC: Được ứng dụng trong các hệ thống tuần hoàn nước nóng, nước lạnh, điều hòa không khí và trao đổi nhiệt để thay đổi hướng dòng theo nhu cầu vận hành.
• Dây chuyền sản xuất tự động: Khi kết hợp với bộ truyền động điện hoặc khí nén, van có thể nhận tín hiệu từ PLC hoặc hệ thống điều khiển trung tâm để chuyển dòng tự động.
• Ngành thực phẩm và đồ uống: Một số dòng van sử dụng vật liệu phù hợp có thể đảm nhiệm chức năng chuyển hướng lưu chất trong quy trình sản xuất, vệ sinh hoặc phân phối.
• Hệ thống máy móc công nghiệp: Van được dùng tại những vị trí cần luân chuyển lưu chất giữa nhiều thiết bị, đường ống hoặc chu trình làm việc khác nhau.

Van bi 4 ngã khác gì van bi 2 ngã và 3 ngã?

Điểm khác biệt chính giữa van bi 4 ngã, van bi 2 ngã và van bi 3 ngã nằm ở số lượng cổng kết nối, cấu tạo đường dẫn trong bi và khả năng điều phối lưu chất. Số cổng càng nhiều thì van càng có khả năng xử lý các sơ đồ dòng chảy phức tạp hơn.

Van bi 2 ngã thích hợp khi hệ thống chỉ cần thực hiện chức năng đóng hoặc mở lưu chất trên một đường ống. Van bi 3 ngã phù hợp hơn với yêu cầu chia một dòng thành hai hướng, kết hợp dòng hoặc chuyển lưu chất giữa các nhánh tùy cấu hình.

Trong khi đó, van bi 4 ngã được sử dụng khi hệ thống cần kiểm soát nhiều đường dẫn hơn hoặc chuyển đổi đồng thời giữa các cặp đường ống. Nhờ 4 cổng kết nối, thiết bị có thể thay thế một số cụm van riêng lẻ, giúp hệ thống đường ống trở nên gọn và thuận tiện hơn trong vận hành.

Tuy nhiên, mỗi model van bi 4 ngã có thể sở hữu cấu hình lỗ bi và sơ đồ dòng chảy khác nhau. Vì vậy, ngoài số lượng cổng, người dùng cần kiểm tra flow diagram (sơ đồ dòng chảy) của nhà sản xuất để lựa chọn đúng loại van cho yêu cầu vận hành thực tế.

Cách lựa chọn van bi 4 ngã phù hợp

Để van bi 4 ngã vận hành ổn định và đáp ứng đúng yêu cầu của hệ thống, người dùng cần xem xét đồng thời nhiều yếu tố thay vì chỉ dựa vào kích thước hoặc giá thành. Một số tiêu chí quan trọng gồm:

• Xác định loại lưu chất

Trước tiên cần xác định van sẽ làm việc với nước, khí, dầu, hóa chất hay loại lưu chất nào khác. Mỗi môi trường có đặc tính riêng về độ ăn mòn, độ nhớt và nhiệt độ, từ đó ảnh hưởng trực tiếp đến vật liệu thân van, bi van và gioăng làm kín.

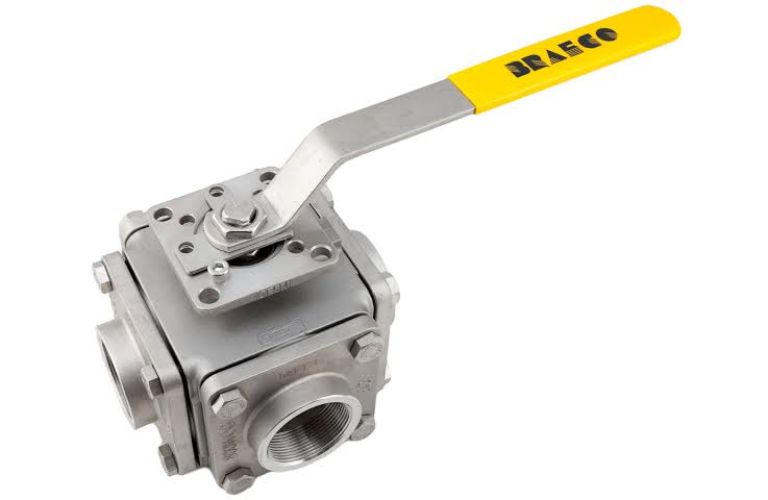

• Chọn đúng kích thước van

Kích thước van cần phù hợp với đường kính đường ống để đảm bảo khả năng kết nối và lưu lượng dòng chảy. Khi lựa chọn nên đối chiếu chính xác thông số DN hoặc inch của hệ thống, tránh chọn van quá nhỏ hoặc quá lớn so với đường ống thực tế.

• Kiểm tra áp suất và nhiệt độ làm việc

Mỗi loại van đều có giới hạn nhất định về áp suất và nhiệt độ. Vì vậy, cần căn cứ vào điều kiện vận hành của hệ thống để chọn sản phẩm có thông số phù hợp, đồng thời nên có khoảng dự phòng an toàn để tránh van phải hoạt động liên tục sát ngưỡng thiết kế.

• Lựa chọn vật liệu phù hợp

Vật liệu của van cần tương thích với lưu chất và môi trường sử dụng. Van inox phù hợp với nhiều môi trường có yêu cầu chống ăn mòn, van thép thích hợp với hệ thống áp suất hoặc nhiệt độ cao, trong khi van nhựa thường được lựa chọn cho một số hệ thống nước và hóa chất tương thích.

• Xác định kiểu kết nối

Tùy đặc điểm đường ống, có thể lựa chọn van nối ren, mặt bích hoặc nối hàn. Nối ren phù hợp với hệ thống nhỏ, mặt bích thuận tiện cho tháo lắp và bảo trì, còn nối hàn thích hợp với những vị trí yêu cầu độ kín cao và ít phải tháo rời.

• Chọn phương thức điều khiển

Nếu hệ thống vận hành đơn giản, tần suất đóng mở thấp thì van điều khiển bằng tay là lựa chọn phù hợp. Với dây chuyền tự động, có thể sử dụng van bi 4 ngã điều khiển điện hoặc khí nén để kết nối với PLC, cảm biến hoặc hệ thống điều khiển trung tâm.

• Kiểm tra cấu hình lỗ bi và sơ đồ dòng chảy

Đây là một trong những yếu tố quan trọng nhất khi chọn van bi 4 ngã. Mỗi model có thể được thiết kế với cách bố trí đường dẫn bên trong bi khác nhau, dẫn đến sơ đồ kết nối giữa 4 cổng cũng khác nhau. Vì vậy, cần đối chiếu flow diagram của sản phẩm với yêu cầu chuyển hướng thực tế trước khi đặt mua.

• Lựa chọn thương hiệu và nhà cung cấp uy tín

Ngoài các thông số kỹ thuật, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, đầy đủ tài liệu kỹ thuật, thông số áp suất, nhiệt độ và tiêu chuẩn kết nối. Nhà cung cấp có kinh nghiệm cũng sẽ hỗ trợ lựa chọn đúng cấu hình van, hạn chế tình trạng mua sai sản phẩm hoặc không tương thích với hệ thống.

Câu hỏi thường gặp về van bi 4 ngã

Dưới đây là những câu hỏi thường gặp về van bi 4 ngã, giúp người dùng hiểu rõ hơn về công dụng, cách lựa chọn và khả năng vận hành của sản phẩm trong thực tế.

Van bi 4 ngã dùng để làm gì?

Van bi 4 ngã được sử dụng để chuyển hướng, phân phối, đảo chiều hoặc điều phối lưu chất giữa nhiều nhánh đường ống. Sản phẩm phù hợp với các hệ thống cần thay đổi đường đi của nước, khí, dầu, hóa chất hoặc những lưu chất tương thích khác.

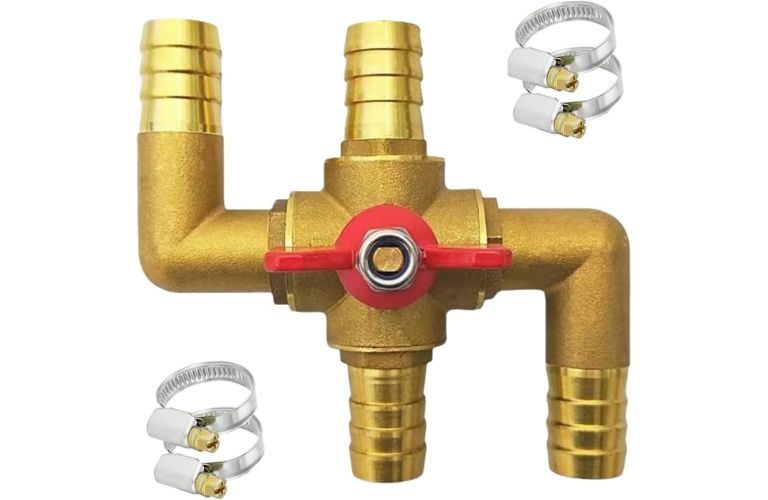

Van bi 4 ngã có thể đóng hoàn toàn dòng chảy không?

Khả năng đóng hoàn toàn dòng chảy phụ thuộc vào cấu hình lỗ bi và thiết kế của từng model. Một số loại có vị trí đóng, trong khi những loại khác chủ yếu được thiết kế để chuyển đổi dòng chảy giữa các cổng. Vì vậy, cần kiểm tra sơ đồ hoạt động của nhà sản xuất trước khi lựa chọn.

Van bi 4 ngã có thể điều khiển tự động không?

Có. Ngoài loại vận hành bằng tay, van bi 4 ngã có thể tích hợp bộ truyền động điện hoặc khí nén. Các phiên bản này phù hợp với hệ thống tự động hóa và có thể kết nối với PLC, cảm biến hoặc bộ điều khiển trung tâm tùy thiết kế.

Van bi 4 ngã inox có ưu điểm gì?

Van bi 4 ngã inox có độ bền cơ học tốt, khả năng chống ăn mòn và thích nghi với nhiều môi trường làm việc. Tuy nhiên, cần lựa chọn đúng mác inox cũng như vật liệu gioăng dựa trên loại lưu chất, áp suất và nhiệt độ của hệ thống.

Nên chọn van bi 3 ngã hay van bi 4 ngã?

Van bi 3 ngã phù hợp với hệ thống cần chia, trộn hoặc chuyển dòng giữa ba cổng. Trong khi đó, van bi 4 ngã thích hợp hơn khi cần kết nối và điều phối lưu chất giữa bốn cổng hoặc nhiều nhánh đường ống phức tạp hơn. Việc lựa chọn nên dựa vào sơ đồ dòng chảy thực tế của hệ thống.

Giá van bi 4 ngã phụ thuộc vào yếu tố nào?

Giá van bi 4 ngã thường phụ thuộc vào kích thước, vật liệu, áp suất làm việc, kiểu kết nối, cấu hình bi van, thương hiệu và phương thức điều khiển. Các phiên bản điều khiển điện hoặc khí nén thường có chi phí cao hơn dòng vận hành thủ công.

Van bi 4 ngã là giải pháp phù hợp cho những hệ thống cần chuyển hướng và phân phối lưu chất linh hoạt giữa nhiều nhánh đường ống. Việc lựa chọn đúng cấu hình, vật liệu, kích thước và phương thức điều khiển sẽ giúp van vận hành ổn định, nâng cao hiệu quả sử dụng và hạn chế phát sinh sự cố trong quá trình hoạt động.
