Van bi thép rèn: Cấu tạo, đặc điểm và bảng giá

Van bi thép rèn là thiết bị đóng mở dòng chảy được sử dụng phổ biến trong các hệ thống có áp suất và nhiệt độ cao. Nhờ kết cấu chắc chắn, độ kín tốt và khả năng làm việc bền bỉ, dòng van này đáp ứng hiệu quả yêu cầu vận hành trong nhiều lĩnh vực công nghiệp.

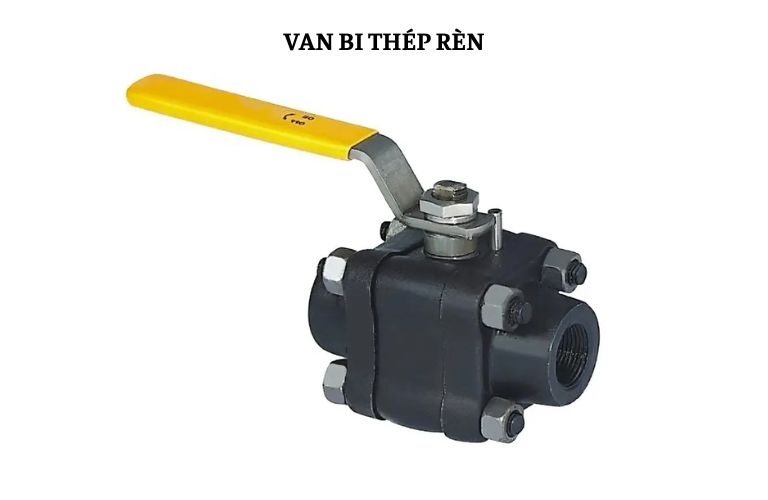

Van bi thép rèn là gì?

Van bi thép rèn là loại van công nghiệp có thân van được chế tạo bằng phương pháp rèn thép dưới áp lực và nhiệt độ cao. Quá trình này giúp vật liệu có kết cấu đặc chắc, độ bền cơ học lớn và hạn chế các khuyết tật thường gặp ở sản phẩm đúc.

Van sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất khi xoay một góc 90 độ. Nhờ khả năng chịu áp suất, nhiệt độ và va đập tốt, van bi thép rèn thường được lắp đặt trong hệ thống dầu khí, hơi nóng, hóa chất, nhà máy điện và các đường ống công nghiệp yêu cầu độ an toàn cao.

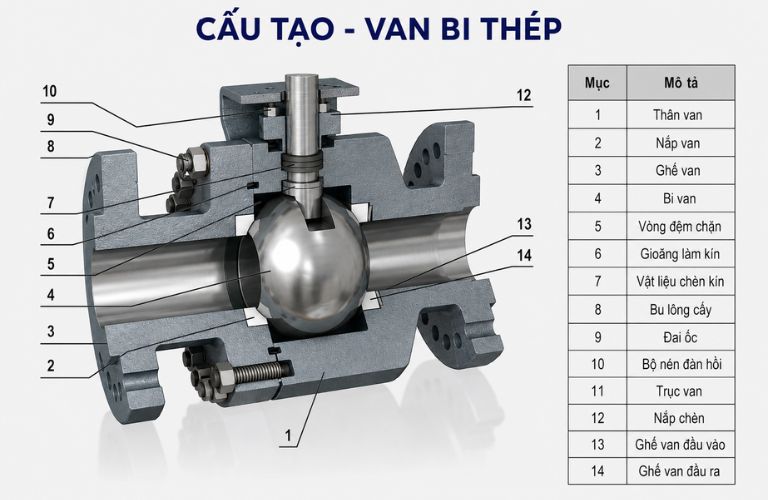

Cấu tạo của van bi thép rèn

Van bi thép rèn được cấu tạo từ nhiều bộ phận liên kết chặt chẽ, giúp thiết bị vận hành ổn định trong môi trường áp suất và nhiệt độ cao. Tùy từng model, kiểu kết nối và phương thức điều khiển, cấu tạo van có thể thay đổi, nhưng thường gồm các thành phần chính sau:

1. Thân van

Thân van là bộ phận chịu áp lực trực tiếp từ dòng lưu chất, thường được chế tạo từ thép rèn carbon hoặc thép hợp kim. Phương pháp rèn giúp vật liệu có kết cấu đặc chắc, độ bền cơ học cao và hạn chế nguy cơ nứt vỡ khi làm việc trong điều kiện khắc nghiệt.

Thân van có thể được thiết kế dạng một mảnh, hai mảnh hoặc ba mảnh. Mỗi kiểu cấu tạo sẽ phù hợp với yêu cầu lắp đặt, bảo trì và mức áp suất khác nhau.

2. Bi van

Bi van có dạng hình cầu, ở giữa được gia công một lỗ xuyên tâm để lưu chất đi qua. Khi lỗ bi nằm song song với đường ống, van ở trạng thái mở; khi bi xoay vuông góc với đường ống, dòng lưu chất sẽ bị chặn lại.

Bề mặt bi thường được gia công nhẵn và phủ lớp chống ăn mòn nhằm giảm ma sát, tăng độ kín và kéo dài tuổi thọ sử dụng.

3. Trục van

Trục van là bộ phận kết nối bi van với tay gạt, hộp số hoặc bộ điều khiển tự động. Khi bộ phận vận hành chuyển động, trục sẽ truyền lực làm bi van xoay một góc 90 độ để đóng hoặc mở dòng chảy. Trục van thường được sản xuất từ thép không gỉ hoặc hợp kim có độ cứng cao, giúp chịu xoắn và chống ăn mòn tốt.

4. Gioăng làm kín

Gioăng làm kín được bố trí xung quanh bi van và trục van nhằm hạn chế rò rỉ lưu chất ra bên ngoài. Vật liệu gioăng phổ biến gồm PTFE, RPTFE, PEEK, graphite hoặc kim loại, tùy vào nhiệt độ, áp suất và tính chất của môi trường sử dụng.

Việc lựa chọn đúng vật liệu gioăng có ảnh hưởng lớn đến độ kín, độ bền và khả năng làm việc của van bi thép rèn.

5. Ghế van

Ghế van là bộ phận tiếp xúc trực tiếp với bề mặt bi, có nhiệm vụ giữ bi đúng vị trí và tạo độ kín khi van đóng. Ghế van có thể sử dụng vật liệu mềm hoặc kim loại, phù hợp với từng điều kiện vận hành cụ thể. Đối với hệ thống nhiệt độ và áp suất cao, ghế van kim loại thường được ưu tiên nhờ khả năng chịu nhiệt và chống mài mòn tốt.

6. Bộ phận vận hành

Bộ phận vận hành giúp người dùng điều khiển trạng thái đóng mở của van. Tùy kích thước và yêu cầu tự động hóa, van có thể sử dụng:

• Tay gạt cho các loại van kích thước nhỏ.
• Tay quay hộp số đối với van có kích thước lớn hoặc mô-men xoắn cao.
• Bộ điều khiển điện cho hệ thống tự động.
• Bộ điều khiển khí nén trong các dây chuyền cần đóng mở nhanh.

7. Bộ phận kết nối

Phần kết nối giúp van liên kết chắc chắn với đường ống. Van bi thép rèn thường sử dụng các kiểu kết nối như nối ren, hàn socket weld, hàn đối đầu hoặc mặt bích. Mỗi kiểu kết nối có ưu điểm riêng, cần được lựa chọn dựa trên kích thước đường ống, áp suất vận hành và yêu cầu tháo lắp, bảo trì của hệ thống.

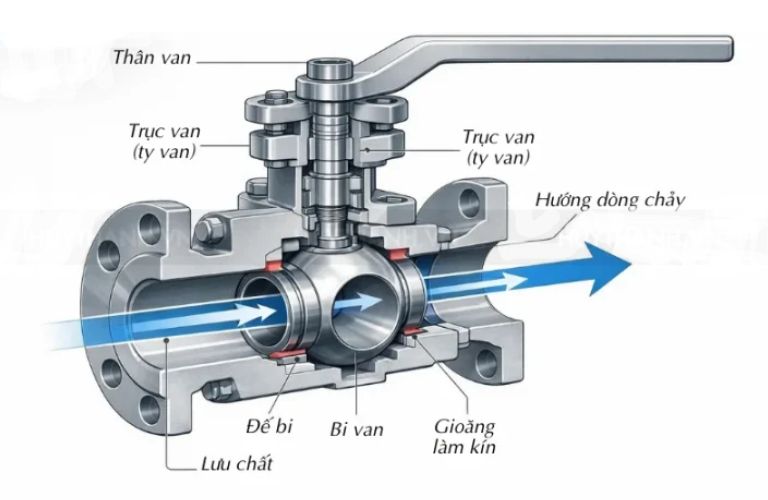

Nguyên lý hoạt động của van bi thép rèn

Van bi thép rèn hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van. Khi tay gạt, hộp số hoặc bộ điều khiển tác động lên trục van, viên bi sẽ xoay một góc 90 độ để thay đổi trạng thái đóng hoặc mở dòng lưu chất.

Khi lỗ xuyên tâm của bi van nằm song song với đường ống, lưu chất có thể đi qua và van ở trạng thái mở hoàn toàn. Ngược lại, khi lỗ bi xoay vuông góc với hướng dòng chảy, viên bi sẽ chặn kín đường ống và đưa van về trạng thái đóng.

Nhờ cơ chế vận hành theo góc quay 1/4 vòng, van đóng mở nhanh, hạn chế tổn thất áp suất và bảo đảm độ kín cao. Đối với van bi thép rèn điều khiển điện hoặc khí nén, quá trình đóng mở được thực hiện tự động theo tín hiệu từ hệ thống điều khiển.

Thông số kỹ thuật của van bi thép rèn

Van bi thép rèn được sản xuất với nhiều kích thước, cấp áp suất và kiểu kết nối khác nhau nhằm đáp ứng yêu cầu của từng hệ thống công nghiệp.

Khi lựa chọn van, cần đối chiếu đầy đủ kích thước đường ống, áp suất, nhiệt độ, loại lưu chất và tiêu chuẩn kết nối. Việc xác định đúng thông số giúp van bi thép rèn vận hành ổn định, hạn chế rò rỉ và nâng cao tuổi thọ của toàn bộ hệ thống.

Các loại van bi thép rèn phổ biến

Van bi thép rèn được sản xuất với nhiều kiểu thiết kế nhằm đáp ứng yêu cầu về áp suất, nhiệt độ, không gian lắp đặt và phương thức vận hành. Dưới đây là những dòng van được sử dụng phổ biến trong các hệ thống công nghiệp.

1. Van bi thép rèn một mảnh

Van bi thép rèn một mảnh có phần thân được chế tạo liền khối, giúp kết cấu van chắc chắn và giảm số lượng vị trí ghép nối. Thiết kế này góp phần hạn chế nguy cơ rò rỉ, đồng thời nâng cao khả năng chịu áp suất trong quá trình vận hành.

Nhờ kích thước nhỏ gọn, van thường được lắp đặt trong các đường ống có không gian hạn chế hoặc hệ thống quy mô nhỏ. Tuy nhiên, do thân van không thể tháo rời hoàn toàn, việc kiểm tra và thay thế các bộ phận bên trong sẽ khó khăn hơn so với loại hai mảnh hoặc ba mảnh.

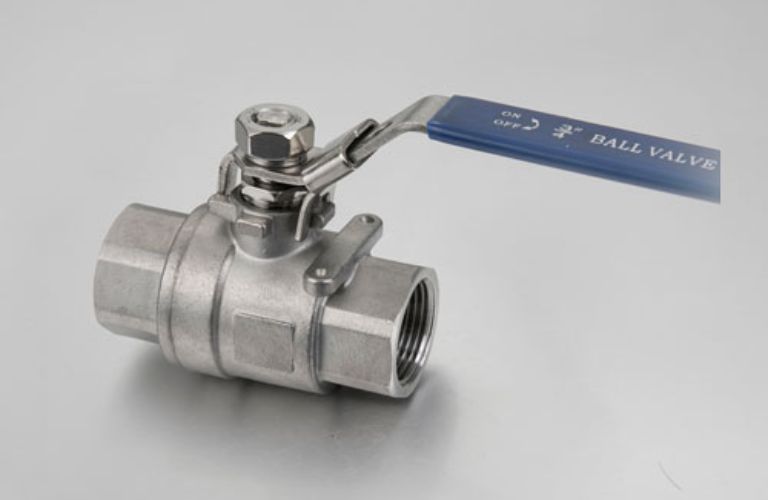

2. Van bi thép rèn hai mảnh

Van bi thép rèn hai mảnh có thân van được chia thành hai phần và liên kết với nhau bằng ren hoặc bu lông. Cấu tạo này vẫn bảo đảm độ chắc chắn, khả năng chịu áp lực cao, đồng thời giúp quá trình lắp ráp và bảo trì thuận tiện hơn so với loại một mảnh.

Nhờ tính linh hoạt và độ kín tốt, van thường được sử dụng trong các hệ thống dầu, khí, hơi nóng và đường ống công nghiệp. Khi cần kiểm tra hoặc thay thế một số chi tiết bên trong, người dùng có thể tháo rời thân van mà không phải thay mới toàn bộ thiết bị.

3. Van bi thép rèn ba mảnh

Van bi thép rèn ba mảnh có thân được chia thành ba bộ phận và liên kết chắc chắn bằng bu lông. Thiết kế này cho phép tháo riêng phần thân giữa để kiểm tra, vệ sinh hoặc thay thế bi van, gioăng làm kín mà không cần tháo toàn bộ van khỏi đường ống.

Nhờ khả năng bảo trì thuận tiện, dòng van này phù hợp với các hệ thống cần vệ sinh định kỳ hoặc thường xuyên thay thế linh kiện. Van được ứng dụng rộng rãi trong ngành dầu khí, hóa chất, hơi nóng và các dây chuyền công nghiệp yêu cầu độ kín, độ bền cao.

4. Van bi thép rèn dạng bi nổi

Van bi thép rèn dạng bi nổi có viên bi không được cố định hoàn toàn bằng trục đỡ phía dưới mà chỉ liên kết với trục van ở phía trên. Khi van đóng, áp lực của lưu chất sẽ đẩy viên bi dịch chuyển nhẹ và ép sát vào ghế van phía hạ lưu, từ đó tạo độ kín cần thiết.

Nhờ cấu tạo tương đối đơn giản, dòng van này có kích thước gọn, vận hành linh hoạt và chi phí hợp lý. Van thường được sử dụng trong các đường ống có kích thước nhỏ đến trung bình, phù hợp với hệ thống dầu, khí, nước, hơi nóng và nhiều loại lưu chất công nghiệp.

5. Van bi thép rèn dạng trunnion

Van bi thép rèn dạng trunnion có viên bi được cố định bằng hệ thống trục đỡ ở cả phía trên và phía dưới. Khi vận hành, bi chỉ xoay quanh trục mà không dịch chuyển theo áp lực lưu chất, nhờ đó giảm tải lên ghế van và giúp thiết bị đóng mở ổn định hơn.

Dòng van này phù hợp với đường ống có kích thước lớn, áp suất cao hoặc lưu lượng lớn. Nhờ khả năng chịu lực tốt, độ kín cao và mô-men vận hành thấp, van thường được sử dụng trong ngành dầu khí, hóa dầu, nhiệt điện và các tuyến đường ống dẫn khí quan trọng.

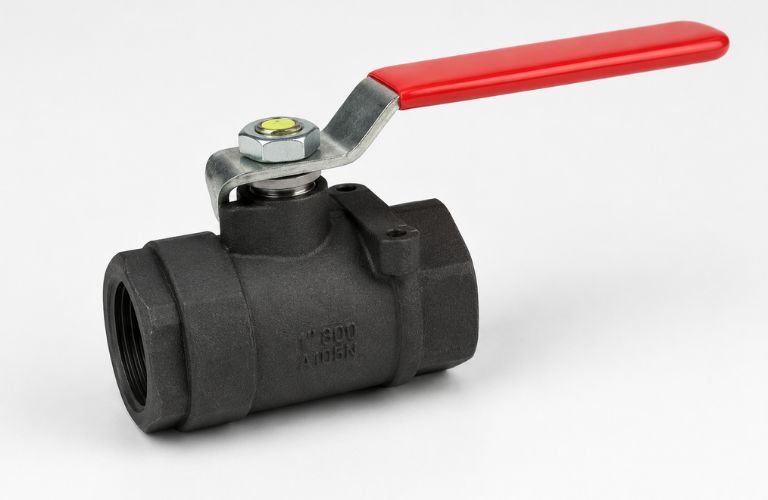

6. Van bi thép rèn nối ren

Van bi thép rèn nối ren được thiết kế với hai đầu ren để liên kết trực tiếp với đường ống, giúp quá trình lắp đặt diễn ra nhanh chóng và không cần sử dụng thiết bị hàn. Kiểu kết nối này thường xuất hiện ở các hệ thống có kích thước nhỏ, không gian lắp đặt hạn chế hoặc cần tháo lắp thường xuyên.

Ưu điểm của dòng van này là kết cấu gọn, dễ bảo trì và tiết kiệm chi phí thi công. Tuy nhiên, khi lắp đặt cần lựa chọn đúng tiêu chuẩn ren, siết nối với lực phù hợp và sử dụng vật liệu làm kín chuyên dụng để hạn chế rò rỉ trong quá trình vận hành.

7. Van bi thép rèn nối hàn

Van bi thép rèn nối hàn được liên kết trực tiếp với đường ống bằng phương pháp hàn socket weld hoặc hàn đối đầu butt weld. Kiểu kết nối này tạo thành mối nối chắc chắn, có độ kín cao và hạn chế nguy cơ rò rỉ khi hệ thống làm việc dưới áp suất, nhiệt độ lớn.

Nhờ khả năng chịu rung động tốt và ít phải bảo trì tại vị trí kết nối, dòng van này thường được sử dụng trong hệ thống dầu khí, hơi nóng, hóa chất và đường ống công nghiệp quan trọng. Tuy nhiên, quá trình lắp đặt cần được thực hiện đúng kỹ thuật để tránh làm biến dạng thân van hoặc ảnh hưởng đến gioăng làm kín bên trong.

8. Van bi thép rèn mặt bích

Van bi thép rèn mặt bích được thiết kế với hai đầu kết nối bằng mặt bích và liên kết với đường ống thông qua hệ thống bu lông, đai ốc. Kiểu kết nối này tạo độ chắc chắn cao, chịu được áp suất lớn, đồng thời giúp quá trình tháo lắp, kiểm tra và bảo trì thuận tiện hơn so với van nối hàn.

Dòng van này thường được sử dụng trong các đường ống có kích thước trung bình đến lớn, đặc biệt tại hệ thống dầu khí, hóa chất, hơi nóng và nhà máy điện. Khi lắp đặt, cần lựa chọn mặt bích đúng tiêu chuẩn, sử dụng gioăng phù hợp và siết bu lông đồng đều để bảo đảm độ kín trong quá trình vận hành.

9. Van bi thép rèn full bore

Van bi thép rèn full bore có đường kính lỗ xuyên tâm của bi gần tương đương với đường kính trong của đường ống. Nhờ đó, lưu chất đi qua van thuận lợi, hạn chế hiện tượng sụt áp và duy trì lưu lượng ổn định trong quá trình vận hành.

Dòng van này phù hợp với các hệ thống yêu cầu lưu lượng lớn, tổn thất áp suất thấp hoặc cần vệ sinh đường ống bằng thiết bị chuyên dụng. Tuy nhiên, do kích thước thân lớn và lượng vật liệu chế tạo nhiều hơn, giá thành của van full bore thường cao hơn loại reduced bore có cùng thông số.

10. Van bi thép rèn reduced bore

Van bi thép rèn reduced bore có đường kính lỗ bi nhỏ hơn đường kính trong của đường ống, khiến tiết diện dòng chảy bị thu hẹp khi đi qua van. Thiết kế này giúp giảm kích thước, trọng lượng và chi phí chế tạo so với dòng van full bore có cùng kích thước kết nối.

Dòng van này phù hợp với các hệ thống không yêu cầu lưu lượng tối đa hoặc mức tổn thất áp suất quá thấp. Tuy nhiên, người dùng cần tính toán lưu lượng và độ sụt áp phù hợp để bảo đảm van vận hành ổn định, không ảnh hưởng đến hiệu suất chung của đường ống.

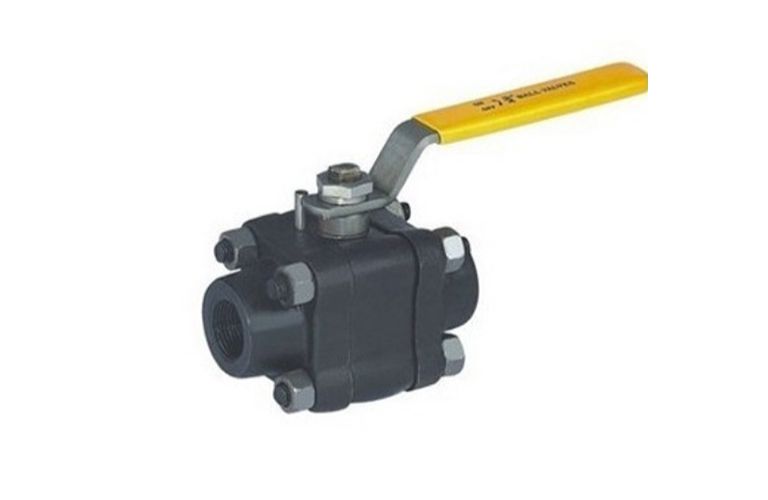

11. Van bi thép rèn tay gạt

Van bi thép rèn tay gạt được vận hành thủ công thông qua cần gạt liên kết trực tiếp với trục van. Chỉ với thao tác xoay 90 độ, người dùng có thể nhanh chóng chuyển van từ trạng thái đóng sang mở hoặc ngược lại, phù hợp với những hệ thống cần kiểm soát dòng chảy đơn giản và trực tiếp.

Dòng van này thường được sử dụng cho đường ống có kích thước nhỏ đến trung bình, mô-men vận hành không quá lớn. Ưu điểm nổi bật là kết cấu gọn, dễ sử dụng, chi phí hợp lý và không phụ thuộc vào nguồn điện hoặc khí nén.

12. Van bi thép rèn điều khiển tự động

Van bi thép rèn điều khiển tự động được tích hợp bộ truyền động điện hoặc khí nén để thực hiện quá trình đóng mở mà không cần thao tác trực tiếp bằng tay. Thiết bị có thể nhận tín hiệu từ tủ điều khiển, cảm biến hoặc hệ thống PLC, giúp kiểm soát dòng lưu chất chính xác và đồng bộ với dây chuyền sản xuất.

Van điều khiển điện phù hợp với hệ thống cần vận hành ổn định, dễ cài đặt và kiểm soát từ xa. Trong khi đó, van điều khiển khí nén có tốc độ đóng mở nhanh, độ an toàn cao và thường được ưu tiên tại môi trường dễ cháy nổ hoặc yêu cầu tần suất hoạt động liên tục.

Ưu điểm nổi bật của van bi thép rèn

Van bi thép rèn được đánh giá cao nhờ kết cấu chắc chắn, khả năng làm việc ổn định và độ an toàn cao trong các hệ thống công nghiệp. Một số ưu điểm nổi bật của dòng van này gồm:

• Khả năng chịu áp suất cao

Thân van được chế tạo bằng phương pháp rèn nên có kết cấu kim loại đặc chắc, độ bền cơ học lớn và ít xuất hiện khuyết tật bên trong. Nhờ đó, van có thể làm việc ổn định trong những đường ống có áp suất cao hoặc thường xuyên biến động áp lực.

• Chịu nhiệt tốt

Van có thể sử dụng trong môi trường hơi nóng, dầu nóng, khí và nhiều loại lưu chất có nhiệt độ cao. Khả năng chịu nhiệt thực tế phụ thuộc vào vật liệu thân van, ghế van và gioăng làm kín được lựa chọn.

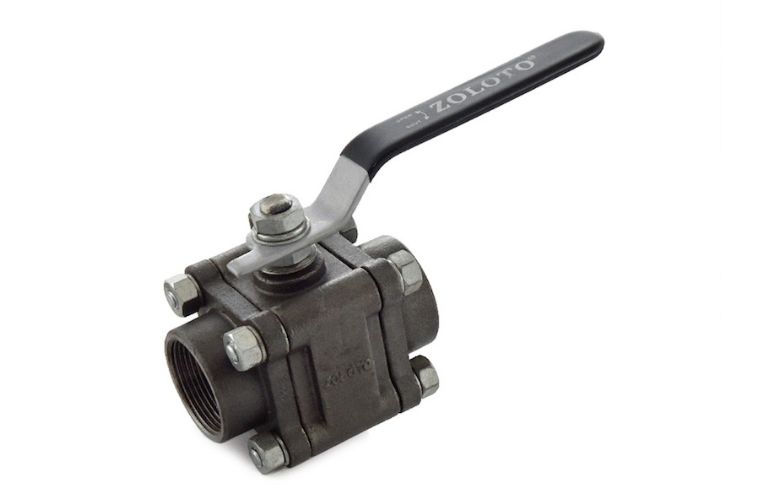

• Độ kín cao, hạn chế rò rỉ

Bi van được gia công chính xác và tiếp xúc chặt với ghế van khi đóng, giúp ngăn dòng lưu chất hiệu quả. Thiết kế này góp phần hạn chế rò rỉ, nâng cao độ an toàn cho hệ thống và khu vực vận hành.

• Độ bền cơ học lớn

Kết cấu thép rèn giúp van chịu được rung động, va đập và tải trọng từ đường ống tốt hơn. Khi được lắp đặt đúng kỹ thuật và vận hành trong giới hạn cho phép, van có tuổi thọ cao, ít phát sinh hư hỏng.

• Đóng mở nhanh

Van hoạt động theo cơ chế xoay bi 90 độ nên quá trình đóng hoặc mở diễn ra nhanh chóng. Đặc điểm này phù hợp với các hệ thống cần ngắt dòng lưu chất kịp thời hoặc vận hành với tần suất cao.

• Tổn thất áp suất thấp

Đối với van bi thép rèn full bore, tiết diện dòng chảy gần tương đương với đường kính trong của đường ống. Nhờ đó, lưu chất đi qua thuận lợi, hạn chế sụt áp và duy trì hiệu suất vận hành của hệ thống.

• Phù hợp với nhiều môi trường làm việc

Van có thể sử dụng cho nước, dầu, khí, hơi nóng, nhiên liệu và một số loại hóa chất. Sự đa dạng về vật liệu, cấp áp suất và kiểu kết nối giúp thiết bị đáp ứng nhiều yêu cầu kỹ thuật khác nhau.

• Linh hoạt trong lắp đặt và điều khiển

Van bi thép rèn có nhiều kiểu kết nối như nối ren, nối hàn hoặc mặt bích. Ngoài vận hành bằng tay gạt và hộp số, van còn có thể tích hợp bộ điều khiển điện hoặc khí nén để đáp ứng nhu cầu tự động hóa.

Hạn chế và lưu ý khi sử dụng van bi thép rèn

Bên cạnh những ưu điểm về độ bền, khả năng chịu áp suất và độ kín, van bi thép rèn vẫn tồn tại một số hạn chế nhất định. Người dùng cần nắm rõ để lựa chọn và vận hành thiết bị phù hợp với điều kiện thực tế của hệ thống.

Hạn chế khi dùng van bi thép rèn

• Giá thành thường cao hơn van bi thép đúc hoặc một số dòng van thông dụng do quy trình chế tạo phức tạp và yêu cầu vật liệu cao.
• Trọng lượng van có thể khá lớn, đặc biệt với loại mặt bích, kích thước lớn hoặc cấp áp suất cao.
• Van không phải lựa chọn tối ưu cho nhu cầu điều tiết lưu lượng liên tục vì việc vận hành ở trạng thái mở một phần có thể làm mòn bi và ghế van.
• Việc sửa chữa van một mảnh hoặc van nối hàn thường khó khăn hơn do hạn chế khả năng tháo rời.
• Chi phí thay thế gioăng, ghế van hoặc bộ điều khiển thường cao nếu sử dụng linh kiện chuyên dụng.

Lưu ý khi lựa chọn và sử dụng van

Cần xác định chính xác loại lưu chất, nhiệt độ, áp suất làm việc và kích thước đường ống trước khi chọn van. Vật liệu thân, bi, trục và gioăng phải tương thích với môi trường sử dụng để hạn chế ăn mòn, biến dạng hoặc rò rỉ.

Khi lắp đặt, cần bảo đảm đường ống sạch, van đúng tiêu chuẩn kết nối và không chịu lực kéo hoặc lực xoắn từ hệ thống. Với van nối hàn, nên thực hiện đúng quy trình để tránh nhiệt độ hàn làm ảnh hưởng đến gioăng làm kín bên trong.

Trong quá trình vận hành, không nên sử dụng van vượt quá giới hạn áp suất và nhiệt độ do nhà sản xuất quy định. Van cũng cần được kiểm tra định kỳ, vệ sinh cặn bẩn và thay thế linh kiện khi xuất hiện dấu hiệu rò rỉ, kẹt bi hoặc đóng mở không ổn định.

Ứng dụng van bi thép rèn trong thực tế

Nhờ khả năng chịu áp suất cao, độ kín tốt và độ bền cơ học lớn, van bi thép rèn được sử dụng rộng rãi trong nhiều hệ thống công nghiệp có điều kiện vận hành khắc nghiệt. Một số ứng dụng phổ biến gồm:

• Ngành dầu khí

Van được lắp đặt trên các tuyến ống dẫn dầu, khí tự nhiên, nhiên liệu và sản phẩm hóa dầu. Khả năng chịu áp lực lớn và hạn chế rò rỉ giúp thiết bị đáp ứng tốt yêu cầu an toàn trong quá trình khai thác, vận chuyển và lưu trữ.

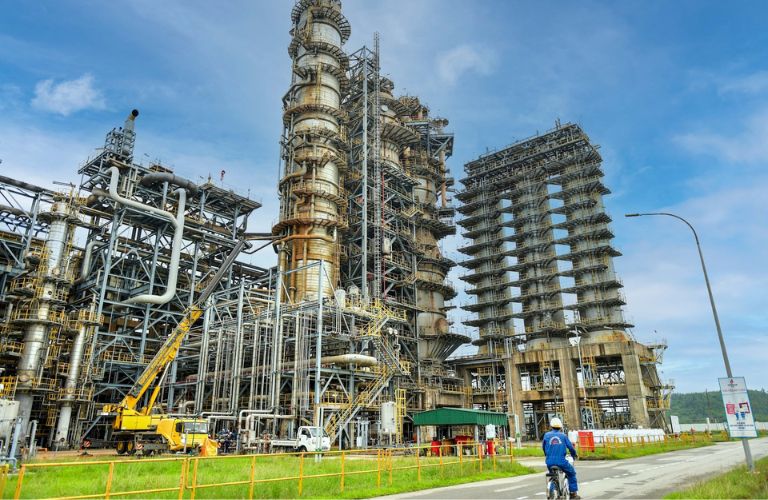

• Nhà máy lọc hóa dầu

Trong các nhà máy lọc dầu, van bi thép rèn được dùng để đóng mở dòng dầu thô, khí, dung môi và nhiều loại lưu chất công nghệ. Vật liệu van và gioăng làm kín cần được lựa chọn phù hợp với tính chất ăn mòn, nhiệt độ và áp suất của từng hệ thống.

• Hệ thống hơi nóng và nhiệt điện

Van thường xuất hiện trong đường ống hơi, nước nóng, dầu truyền nhiệt và các hệ thống phụ trợ của nhà máy điện. Kết cấu thép rèn chắc chắn giúp van duy trì khả năng làm việc ổn định trong môi trường nhiệt độ cao và áp suất biến động.

• Ngành hóa chất

Van được sử dụng để kiểm soát dòng hóa chất, dung môi, khí công nghiệp và một số lưu chất có tính ăn mòn. Khi ứng dụng trong môi trường này, cần đặc biệt chú ý đến vật liệu thân, bi và gioăng để bảo đảm độ bền và an toàn vận hành.

• Hệ thống khí nén và khí công nghiệp

Van bi thép rèn phù hợp với đường ống khí nén, khí đốt, nitơ, oxy và nhiều loại khí kỹ thuật khác. Độ kín cao giúp hạn chế thất thoát lưu chất, đồng thời giảm nguy cơ mất an toàn tại các vị trí kết nối.

• Ngành luyện kim và sản xuất thép

Trong nhà máy luyện kim, van được lắp đặt tại các đường ống cấp khí, nước làm mát, dầu thủy lực và lưu chất nhiệt độ cao. Khả năng chịu rung động, va đập và áp lực lớn giúp thiết bị hoạt động bền bỉ trong môi trường sản xuất liên tục.

• Hệ thống xử lý nước công nghiệp

Van được dùng để đóng mở dòng nước cấp, nước tuần hoàn, nước làm mát và nước thải công nghiệp. Với các hệ thống có áp suất cao hoặc yêu cầu độ kín nghiêm ngặt, van bi thép rèn là lựa chọn phù hợp hơn nhiều dòng van thông thường.

• Công nghiệp đóng tàu và hàng hải

Van có thể được lắp đặt trong hệ thống nhiên liệu, dầu bôi trơn, khí nén, nước làm mát và đường ống kỹ thuật trên tàu. Kết cấu chắc chắn giúp van chịu được rung động và điều kiện vận hành khắc nghiệt trong môi trường hàng hải.

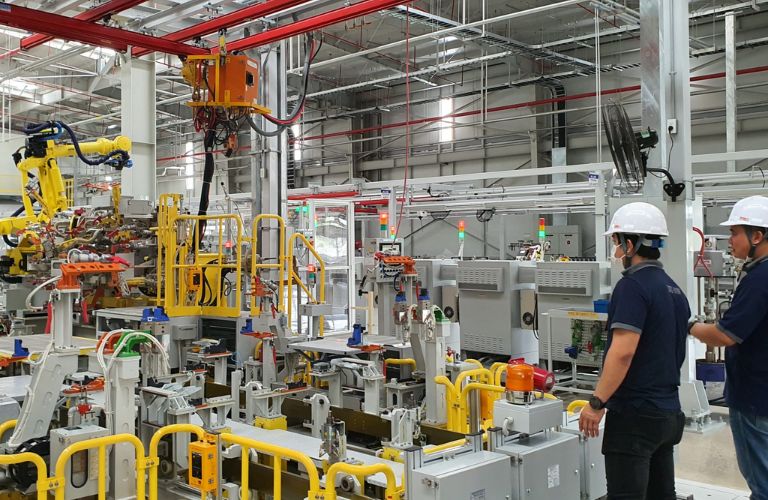

• Dây chuyền sản xuất tự động

Khi kết hợp với bộ điều khiển điện hoặc khí nén, van bi thép rèn có thể đóng mở từ xa theo tín hiệu từ PLC, cảm biến hoặc tủ điều khiển. Giải pháp này phù hợp với các dây chuyền sản xuất cần vận hành liên tục, chính xác và giảm thao tác thủ công.

So sánh van bi thép rèn và van bi thép đúc

Van bi thép rèn và van bi thép đúc đều được dùng để đóng, mở dòng lưu chất trong các hệ thống công nghiệp. Điểm khác biệt chủ yếu nằm ở phương pháp chế tạo thân van, từ đó ảnh hưởng đến kết cấu vật liệu, khả năng chịu áp lực, kích thước sản phẩm và chi phí đầu tư.

Van bi thép rèn phù hợp với hệ thống yêu cầu độ bền cơ học cao, khả năng chịu áp suất tốt và mức độ an toàn nghiêm ngặt. Trong khi đó, van bi thép đúc có lợi thế về khả năng tạo hình, dải kích thước lớn và chi phí tương đối tối ưu.

Việc lựa chọn loại van nào cần dựa trên áp suất, nhiệt độ, lưu chất, kích thước đường ống và tiêu chuẩn kỹ thuật của công trình. Chất lượng thực tế của van còn phụ thuộc vào mác thép, thiết kế, quy trình xử lý nhiệt, phương pháp kiểm tra và uy tín của nhà sản xuất.

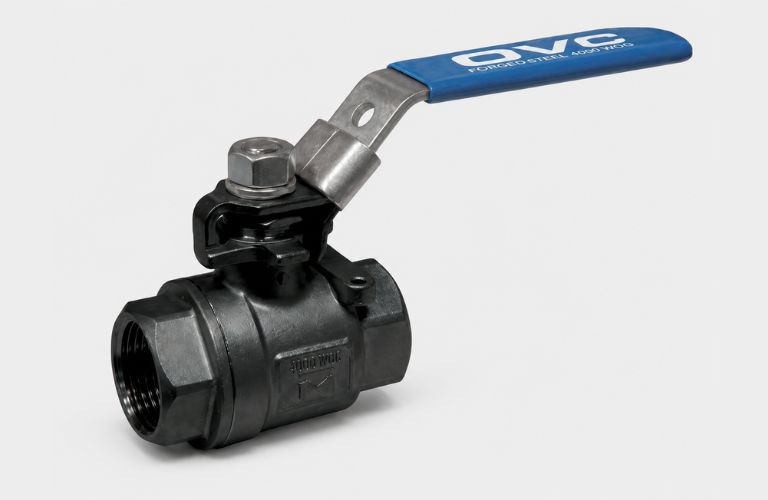

Cách lựa chọn van bi thép rèn phù hợp

Để lựa chọn van bi thép rèn phù hợp, cần dựa trên điều kiện vận hành thực tế của hệ thống. Việc xác định đúng thông số ngay từ đầu sẽ giúp van hoạt động ổn định, bảo đảm độ kín và hạn chế phát sinh chi phí sửa chữa.

• Xác định loại lưu chất: Cần làm rõ van sử dụng cho nước, dầu, khí, hơi nóng hay hóa chất. Mỗi loại lưu chất sẽ yêu cầu vật liệu thân van, bi van và gioăng làm kín khác nhau.
• Kiểm tra áp suất và nhiệt độ: Van phải có cấp áp suất và giới hạn nhiệt phù hợp, tốt nhất cao hơn điều kiện vận hành thực tế để duy trì độ an toàn và tuổi thọ.
• Lựa chọn đúng kích thước: Kích thước van cần tương thích với đường kính danh nghĩa của đường ống. Chọn sai kích thước có thể gây sụt áp, giảm lưu lượng hoặc khó khăn khi lắp đặt.
• Chọn kiểu kết nối: Van nối ren phù hợp với đường ống nhỏ và dễ tháo lắp; van nối hàn có độ kín cao; van mặt bích thuận tiện cho việc kiểm tra, bảo trì và thay thế.
• Xem xét thiết kế bi van: Van full bore phù hợp với hệ thống cần lưu lượng lớn và tổn thất áp suất thấp. Van trunnion thường được sử dụng cho đường ống kích thước lớn hoặc áp suất cao.
• Chọn phương thức vận hành: Tay gạt thích hợp với van nhỏ, hộp số dùng cho van có mô-men xoắn lớn. Bộ điều khiển điện hoặc khí nén phù hợp với hệ thống tự động hóa và cần vận hành từ xa.
• Kiểm tra tiêu chuẩn kỹ thuật: Nên ưu tiên sản phẩm có thông số rõ ràng, đầy đủ chứng từ chất lượng, nguồn gốc và tiêu chuẩn sản xuất phù hợp với yêu cầu công trình.

THAM KHẢO THÊM:

• Van bi điều khiển điện: Cấu tạo, Cơ chế vận hành, Phân loại
• Cách Lắp Đặt Van Bi Điều Khiển Điện [Hướng Dẫn Chi Tiết Nhất]
• Van bi thuỷ lực: Cấu tạo, Nguyên lý hoạt động, Ứng dụng
• Van bi 3 ngã: Cấu tạo, nguyên lý và ứng dụng

Ngoài các yếu tố trên, người dùng cũng cần cân nhắc không gian lắp đặt, tần suất đóng mở và khả năng bảo trì. Lựa chọn đúng van bi thép rèn sẽ giúp hệ thống vận hành hiệu quả, hạn chế rò rỉ và nâng cao độ an toàn lâu dài.

Van bi thép rèn là lựa chọn phù hợp cho các hệ thống yêu cầu độ bền cao, khả năng chịu áp suất tốt và độ kín ổn định. Khi lựa chọn, cần căn cứ vào lưu chất, nhiệt độ, áp suất, kích thước và kiểu kết nối để bảo đảm van vận hành an toàn, hiệu quả và bền lâu.
