Van Điều Áp Là Gì? Phân Loại, Cấu Tạo Và Các Lưu Ý Khi Chọn Mua Van

Van điều áp là thiết bị dùng để giảm và ổn định áp suất trong hệ thống đường ống, bao gồm hai loại chính: van điều áp nước và van điều áp khí nén (bộ điều áp khí nén). Mỗi loại van sẽ có những đặc điểm riêng và được ứng dụng trong các lĩnh vực khác nhau. Việc chọn đúng loại van, đúng thông số kỹ thuật quyết định trực tiếp đến độ an toàn và tuổi thọ của cả hệ thống.

1. Van điều áp là gì? Nguyên lý hoạt động của van

Van điều áp là thiết bị tự động điều chỉnh áp suất đầu vào cao, không ổn định, xuống một mức áp suất đầu ra thấp hơn, ổn định hơn, phù hợp với yêu cầu vận hành của hệ thống hoặc thiết bị phía sau.

Bên trong van có hai lực luôn tác động ngược chiều nhau lên màng van hoặc piston:

• Một bên là lực từ lò xo điều chỉnh đẩy đĩa van mở ra
• Bên còn lại là lực từ chính áp suất đầu ra đẩy ngược lại để đóng đĩa van

Khi áp suất đầu ra thấp hơn mức đã cài đặt, lực lò xo sẽ thắng thế và đẩy đĩa van mở rộng thêm, khiến dòng nước hoặc khí nén đi qua nhiều hơn và áp suất đầu ra tăng dần lên. Ngược lại, khi áp suất đầu ra đạt hoặc vượt mức cài đặt, lực từ áp suất sẽ thắng thế và đẩy đĩa van thu hẹp lại, làm giảm dòng chảy và kéo áp suất đầu ra xuống đúng mức mong muốn.

Quá trình này diễn ra liên tục và gần như tức thời. Nên ngay cả khi áp suất đầu vào tăng – giảm thất thường, đĩa van vẫn tự động điều chỉnh độ mở để giữ áp suất đầu ra luôn ổn định ở mức đã cài đặt, mà không cần bất kỳ bộ điều khiển điện tử nào can thiệp.

Van điều áp khác với van an toàn (safety valve) và van một chiều. Van an toàn chỉ xả áp khi vượt ngưỡng nguy hiểm, còn van điều áp hoạt động liên tục để duy trì áp suất ổn định trong dải vận. Van một chiều thì chỉ có chức năng ngăn dòng chảy ngược, không điều chỉnh áp suất.

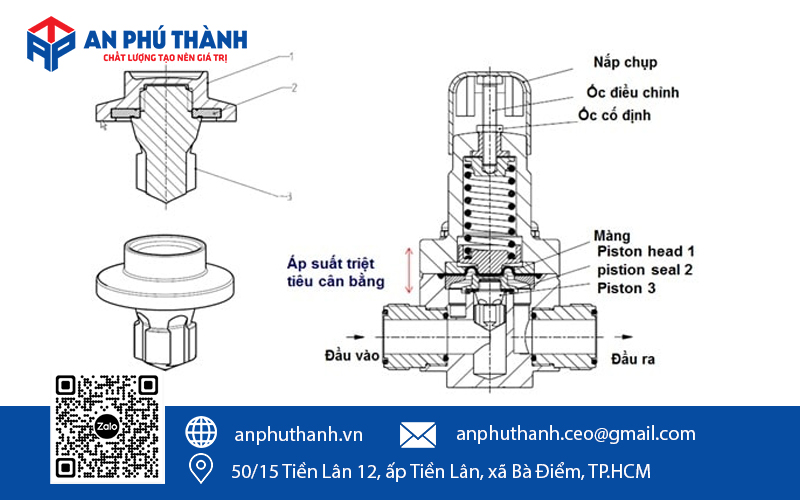

2. Cấu tạo của van điều áp

Một van điều áp cơ bản dù dùng cho nước hay khí nén thì thường gồm các bộ phận chính sau:

• Thân van: vỏ ngoài chứa toàn bộ cơ cấu bên trong, có cửa vào và cửa ra cho dòng lưu chất.
• Đĩa van (van poppet): bộ phận trực tiếp đóng/mở tiết diện dòng chảy để điều chỉnh áp suất.
• Màng điều áp hoặc piston: nhận lực tác động từ áp suất đầu ra, truyền chuyển động đến đĩa van.
• Lò xo điều chỉnh: tạo lực đối kháng với áp suất, quyết định mức áp suất cài đặt.
• Núm vặn hoặc vít điều chỉnh: thay đổi lực nén của lò xo để tăng/giảm áp suất đầu ra mong muốn.
• Đồng hồ đo áp suất: hiển thị áp suất tại cửa vào và/hoặc cửa ra để người vận hành theo dõi.

Khi vặn núm điều chỉnh, lực nén lò xo thay đổi và tác động lên màng/piston, làm đĩa van mở rộng hoặc thu hẹp tiết diện dòng chảy. Quá trình này lặp lại liên tục cho đến khi áp suất đầu ra đạt trạng thái cân bằng với lực lò xo đã cài đặt. Đó là lý do van điều áp có thể tự động duy trì áp suất ổn định ngay cả khi áp suất đầu vào hoặc lưu lượng sử dụng dao động.

3. Phân loại van điều áp

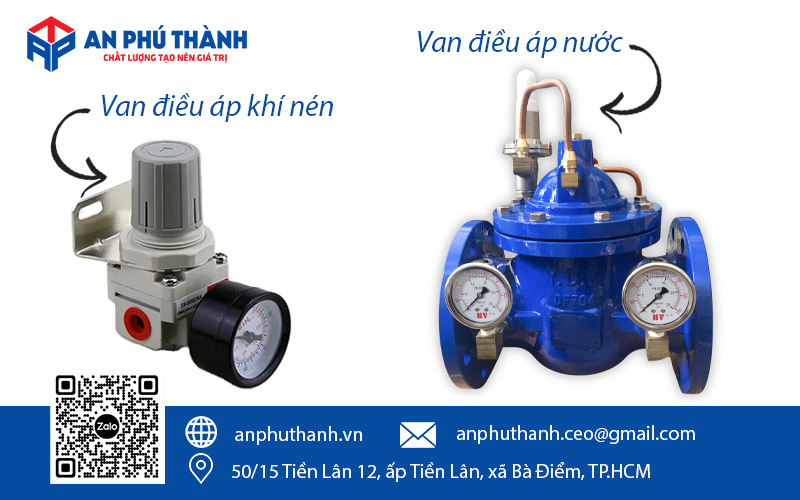

3.1. Theo môi chất sử dụng

Dựa trên môi chất đi qua van được chia thành hai nhóm chính, phổ biến nhất trong các công trình dân dụng và công nghiệp tại Việt Nam:

Van điều áp nước

Van điều áp nước dùng để giảm áp lực nước từ nguồn cấp (đường ống thành phố, bể chứa trên cao, trạm bơm) xuống mức phù hợp cho từng khu vực sử dụng. Thân van thường làm bằng gang GGG50, GG25, đồng thau hoặc inox SS304/SS316L tùy yêu cầu chống ăn mòn và môi trường lắp đặt.

Ứng dụng phổ biến: hệ thống cấp nước sinh hoạt cho chung cư cao tầng (giảm áp cho các tầng thấp để tránh vỡ ống, rò rỉ), hệ thống PCCC (ổn định áp lực đầu phun theo yêu cầu thiết kế), hệ thống cấp nước khu công nghiệp và trạm xử lý nước.

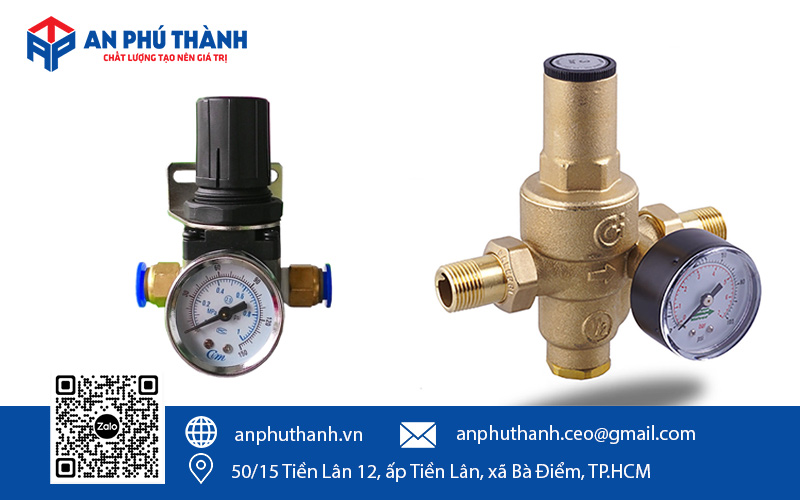

Van điều áp khí nén / bộ điều áp khí nén

Bộ điều áp khí nén dùng để ổn định áp suất khí nén đầu ra từ máy nén khí, trước khi cấp cho các thiết bị sử dụng khí như: xy-lanh khí nén, súng phun sơn, dụng cụ khí nén, hệ thống đo lường và điều khiển tự động trong nhà máy.

Thân van thường làm bằng hợp kim nhôm hoặc đồng thau mạ niken, kết nối ren NPT/BSP. Bộ điều áp khí nén thường được lắp chung với bầu lọc khí (Filter) và đôi khi cả bộ bôi trơn (Lubricator). Tạo thành cụm FRL (Filter – Regulator – Lubricator) để bảo vệ thiết bị khỏi hơi ẩm, bụi bẩn trong đường khí.

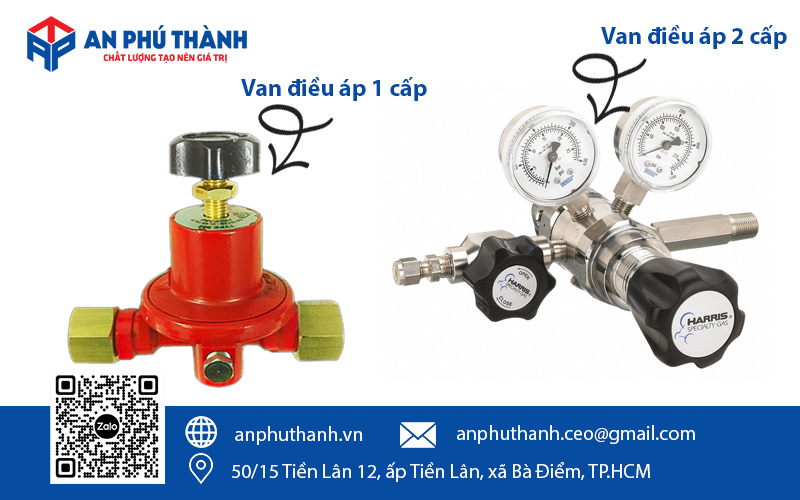

3.2. Theo số cấp điều áp

Ngoài cách phân loại theo môi chất, van điều áp còn được phân loại theo số cấp (số buồng điều áp bên trong), ảnh hưởng trực tiếp đến độ ổn định của áp suất đầu ra:

• Van điều áp 1 cấp (single-stage): chỉ có một buồng điều áp, giảm áp suất đầu vào xuống áp suất đầu ra mong muốn trong một bước duy nhất. Ưu điểm là cấu tạo đơn giản, nhỏ gọn, chi phí thấp.Nhược điểm là áp suất đầu ra có thể dao động nhẹ khi áp suất đầu vào hoặc lưu lượng sử dụng thay đổi nhiều.
• Van điều áp 2 cấp (two-stage): gồm hai buồng điều áp nối tiếp.Giai đoạn 1 giảm áp suất đầu vào cao xuống một mức trung gian. Giai đoạn 2 tiếp tục giảm xuống áp suất đầu ra cuối cùng. Nhờ vậy áp suất đầu ra ổn định hơn nhiều, ít bị ảnh hưởng bởi dao động áp suất đầu vào. Phù hợp với các ứng dụng yêu cầu độ chính xác cao như đo lường, phòng thí nghiệm, hoặc khí nén sạch trong môi trường GMP.

Với hệ thống điều áp nước dân dụng và công nghiệp, loại 1 cấp là phổ biến nhất do đáp ứng đủ yêu cầu ổn định áp lực cho tòa nhà và hệ thống PCCC. Còn loại 2 cấp thường được ưu tiên cho các ứng dụng khí nén đòi hỏi độ chính xác cao.

HOTLINE TƯ VẤN & BÁO GIÁ NHANH: 0946 729 913

4. Các thông số kỹ thuật cần quan tâm khi chọn van điều áp

Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản cần xác định trước khi chọn van điều áp. Lưu ý thông số thực tế có thể khác nhau giữa các thương hiệu và dòng sản phẩm. Do đó khi mua hàng, bạn nên xem thông số kỹ thuật cụ thể của sản phẩm trong catalog của nhà cung cấp, trước khi đưa ra quyết định mua.

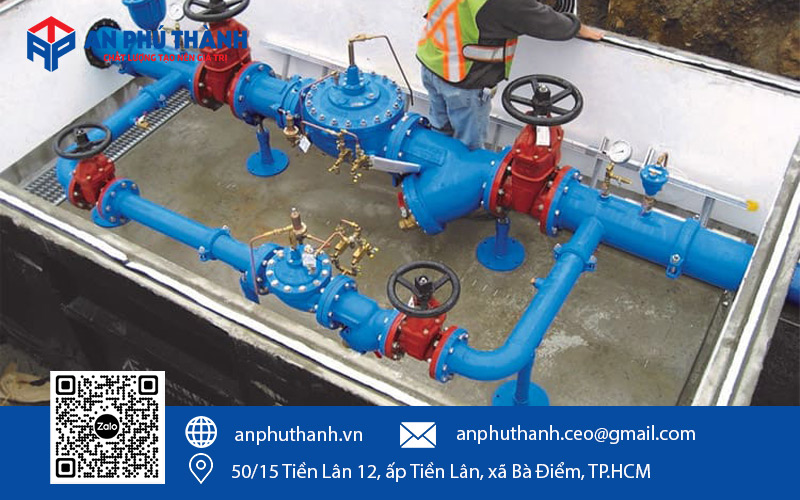

5. Ứng dụng van điều áp trong các ngành, công trình công nghiệp

• Cấp nước đô thị & chung cư cao tầng: giảm áp cho các tầng thấp, bảo vệ đường ống và thiết bị vệ sinh khỏi áp lực quá cao.
• Hệ thống PCCC: ổn định áp lực đầu phun theo tiêu chuẩn thiết kế, đảm bảo hiệu quả chữa cháy đồng đều giữa các tầng/khu vực.
• Ngành dược phẩm, GMP: ổn định áp suất khí nén sạch cấp cho thiết bị đo lường, thiết bị điều khiển khí nén trong phòng sạch.
• HVAC & xử lý nước: kiểm soát áp lực trong hệ thống tuần hoàn nước làm mát, hệ thống lọc và xử lý nước công nghiệp.
• Sản xuất công nghiệp: cấp khí nén ổn định cho dây chuyền, robot khí nén, dụng cụ cầm tay dùng khí.

6. Các lưu ý khi chọn mua và lắp đặt van điều áp

Cách chọn đúng van cho dự án của bạn

Để chọn đúng van điều áp, cần xác định rõ các yếu tố sau trước khi tra catalog hoặc đặt hàng:

• Môi chất sử dụng: nước hay khí nén quyết định dòng sản phẩm và vật liệu phù hợp.
• Áp suất đầu vào tối đa thực tế của hệ thống và áp suất đầu ra mong muốn.
• Lưu lượng thiết kế (m³/h đối với nước, Nl/min đối với khí nén) để chọn đúng kích thước DN.
• Vật liệu thân van và gioăng làm kín phải tương thích với môi chất (độ ăn mòn, nhiệt độ vận hành).
• Kiểu kết nối (mặt bích, ren) phải đồng bộ với đường ống hoặc thiết bị hiện có.
• Có cần tích hợp đồng hồ đo áp suất, bộ lọc, hoặc van chặn hai đầu đi kèm hay không.

Có thể bạn quan tâm:

• Van Giảm Áp PN16 YDK | Model KCV200
• Van giảm áp ARV – APR710
• Van Giảm Áp Nước Mặt Bích JS

Lưu ý khi lắp đặt và bảo trì van

• Lắp van đúng chiều dòng chảy theo mũi tên chỉ dẫn trên thân van.
• Vị trí lắp đặt hợp lý: thường sau đồng hồ nước/đầu cấp khí và trước các thiết bị cần được bảo vệ áp suất.
• Kiểm tra định kỳ lò xo, màng điều áp – Đây là bộ phận dễ hao mòn nhất theo thời gian vận hành.
• Vệ sinh bầu lọc khí nén định kỳ để tránh tắc nghẽn làm giảm hiệu quả điều áp.
• Nên lắp đồng hồ áp suất trước và sau van để tiện theo dõi, phát hiện sớm sai lệch áp suất.

7. Các câu hỏi thường gặp

Van điều áp nước và van giảm áp có phải là một không?

Có. “Van điều áp nước” và “van giảm áp” đều là cách gọi khác nhau của Pressure Reducing Valve (PRV) – thiết bị giảm và ổn định áp suất nước đầu ra trong hệ thống đường ống.

Áp suất đầu ra của van có điều chỉnh được không?

Có. Hầu hết van điều áp nước và bộ điều áp khí nén đều cho phép điều chỉnh áp suất đầu ra trong một dải nhất định thông qua núm vặn hoặc vít điều chỉnh trên thân van, cần đối chiếu dải điều chỉnh cụ thể theo catalog từng model.

Bộ điều áp khí nén có bắt buộc lắp thêm bầu lọc không?

Không bắt buộc, nhưng được khuyến nghị. Lắp kèm bầu lọc khí (Filter) giúp loại bỏ hơi ẩm, bụi bẩn trong đường khí nén, kéo dài tuổi thọ van điều áp và các thiết bị khí nén phía sau.

Van điều áp nước dùng được cho hệ thống PCCC không?

Có, van điều áp nước được sử dụng phổ biến trong hệ thống PCCC nhà cao tầng để ổn định áp lực đầu phun theo đúng tiêu chuẩn thiết kế. Tuy nhiên cần chọn đúng dải áp suất và vật liệu theo yêu cầu của đơn vị thiết kế PCCC.

Trên đây là toàn bộ thông tin liên quan đến dòng van diều áp. Nếu bạn còn bất cứ thắc mắc nào hoặc cần tư vấn sản phẩm phù hợp cho công trình hay dự án của mình, thì hãy liên hệ ngay cho AN PHÚ THÀNH. Đội ngũ nhân viên của chúng tôi luôn sẵn sàng hỗ trợ bạn một cách nhanh chóng và tận tâm nhất.
