Van bi 3 ngã là một thiết bị quan trọng trong hệ thống đường ống, được sử dụng để điều khiển dòng chảy của các chất lỏng hoặc khí trong nhiều ngành công nghiệp. Với thiết kế đặc biệt, van bi 3 ngã giúp phân chia hoặc thay đổi hướng dòng chảy một cách linh hoạt, đảm bảo sự hoạt động ổn định của các hệ thống.

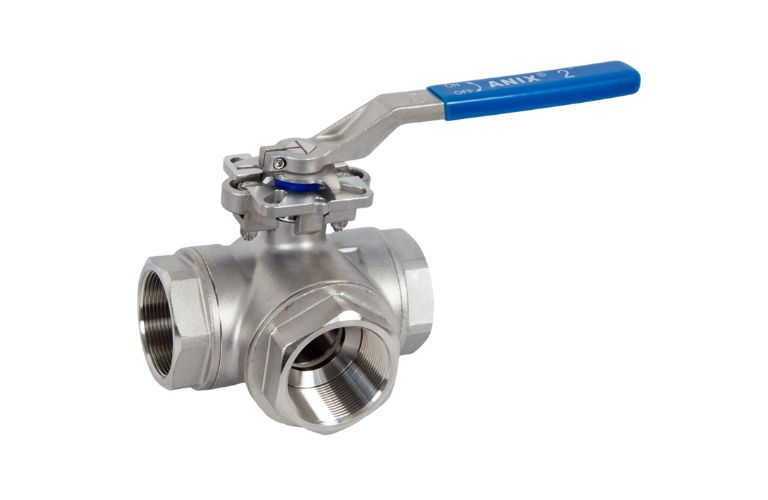

Van bi 3 ngã là gì?

Van bi 3 ngã là một loại van dùng để điều khiển dòng chảy trong các hệ thống đường ống, với thiết kế đặc biệt gồm ba cổng kết nối. Thông qua cơ chế xoay bi bên trong van, người dùng có thể thay đổi hướng dòng chảy giữa các cổng, từ đó giúp phân phối hoặc điều phối chất lỏng, khí một cách linh hoạt và chính xác. Loại van này thường được sử dụng trong các ứng dụng yêu cầu khả năng chuyển hướng dòng chảy hoặc phân chia dòng chảy vào nhiều hệ thống khác nhau.

Cấu tạo của van bi 3 ngã bao gồm một bi van được khoét lỗ để cho phép dòng chảy đi qua. Khi bi xoay, nó sẽ mở hoặc đóng các cổng khác nhau, giúp kiểm soát lưu lượng chất lỏng hoặc khí một cách hiệu quả. Với thiết kế đơn giản nhưng mạnh mẽ, van bi 3 ngã có thể hoạt động trong nhiều môi trường khác nhau, từ công nghiệp nặng, hóa chất đến các hệ thống cấp thoát nước và HVAC. Việc sử dụng van bi 3 ngã mang lại sự linh hoạt, tiết kiệm không gian và dễ dàng bảo trì trong các ứng dụng công nghiệp phức tạp.

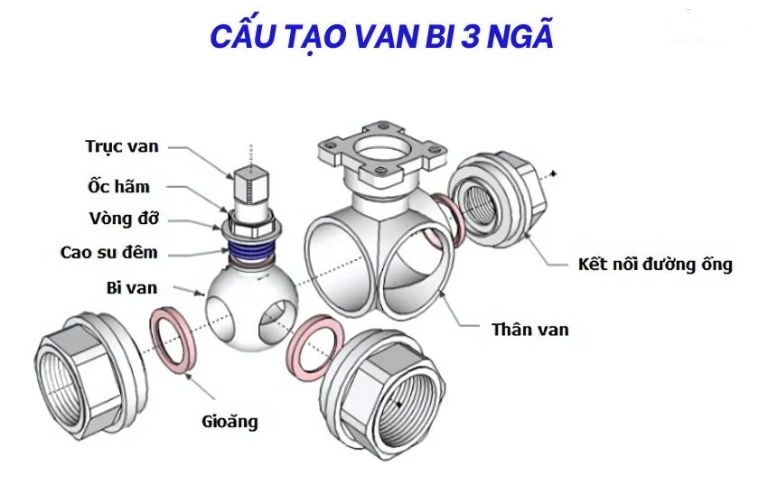

Cấu tạo của van bi 3 ngã

Cấu tạo của van bi 3 ngã bao gồm các bộ phận chính sau đây, mỗi phần đều có vai trò quan trọng trong việc đảm bảo hoạt động chính xác và hiệu quả của van.

1. Thân van

Thân van là bộ phận vỏ ngoài của van bi 3 ngã, đóng vai trò quan trọng trong việc bảo vệ các bộ phận bên trong và kết nối van với hệ thống đường ống. Thân van bi được chế tạo từ các vật liệu chắc chắn như thép không gỉ, đồng, nhựa hoặc hợp kim, tùy vào yêu cầu về độ bền và tính chất của chất lỏng hoặc khí mà van sẽ điều khiển.

Với thiết kế ba cổng, thân van 3 ngã cho phép dòng chất lỏng hoặc khí đi qua và phân chia theo ba hướng khác nhau. Các cổng này có thể được kết nối với các đường ống bằng các phương pháp nối khác nhau như ren, hàn hoặc mặt bích, đảm bảo sự chắc chắn và kín khít trong suốt quá trình vận hành.

2. Bi van

Bi van là bộ phận trung tâm và quan trọng nhất trong van bi 3 ngã. Bi van là một viên bi tròn, thường được làm từ thép không gỉ, đồng, hoặc các vật liệu chịu lực khác, với một lỗ khoét ở giữa để cho phép dòng chất lỏng hoặc khí đi qua. Khi bi van xoay, lỗ khoét này sẽ di chuyển theo các cổng của van, từ đó mở hoặc đóng các cổng và điều khiển dòng chảy.

Bi van có khả năng xoay một góc 90 độ hoặc 180 độ, tùy theo thiết kế của van, giúp chuyển hướng dòng chảy từ cổng này sang cổng khác một cách linh hoạt. Nhờ vào đặc điểm này, van bi 3 ngã có thể phân phối dòng chất lỏng hoặc khí giữa ba đường ống, điều chỉnh lưu lượng và hướng dòng chảy một cách dễ dàng và chính xác. Bi van có cấu tạo đơn giản nhưng rất hiệu quả trong việc điều khiển dòng chảy, đảm bảo hoạt động ổn định cho các hệ thống đường ống phức tạp.

3. Trục van

Trục van là bộ phận kết nối giữa cơ cấu điều khiển bên ngoài (như tay vặn hoặc bộ truyền động) và bi van bên trong. Trục van có nhiệm vụ truyền động lực từ cơ cấu điều khiển tới bi van, giúp bi xoay để điều khiển dòng chảy qua các cổng của van.

Trục van được làm từ các vật liệu bền như thép không gỉ, để đảm bảo khả năng chịu mài mòn và áp lực cao trong quá trình vận hành. Khi người vận hành xoay tay vặn hoặc bộ truyền động, trục van sẽ xoay bi van theo một góc nhất định (thường là 90 độ hoặc 180 độ), thay đổi vị trí của lỗ khoét trên bi, từ đó mở hoặc đóng các cổng của van. Trục van giúp đảm bảo sự chính xác trong việc điều khiển hướng và lưu lượng của chất lỏng hoặc khí trong hệ thống đường ống.

4. Đầu nối và gioăng làm kín

Đầu nối và gioăng làm kín là những bộ phận quan trọng trong việc đảm bảo sự kết nối chắc chắn và không rò rỉ giữa van bi 3 ngã và hệ thống đường ống.

• Đầu nối: Đây là phần kết nối giữa van và các đường ống. Tùy thuộc vào yêu cầu của hệ thống, đầu nối của van bi 3 ngã có thể là kiểu nối ren, nối hàn, hoặc nối mặt bích. Mỗi kiểu nối sẽ phù hợp với những loại hệ thống và vật liệu khác nhau, đảm bảo khả năng chịu áp lực và duy trì tính ổn định trong quá trình vận hành.
• Gioăng làm kín: Gioăng có vai trò quan trọng trong việc ngăn ngừa sự rò rỉ chất lỏng hoặc khí từ các điểm kết nối của van với đường ống. Gioăng thường được làm từ các vật liệu chịu nhiệt và chịu hóa chất như cao su, PTFE (polytetrafluoroethylene), hoặc các chất liệu composite khác, tùy thuộc vào loại chất lỏng hoặc khí mà van bi 3 ngã điều khiển. Gioăng giúp giữ cho van hoạt động hiệu quả, đảm bảo độ kín tuyệt đối, từ đó nâng cao độ bền và tuổi thọ của van.

Cả đầu nối và gioăng làm kín đều đóng vai trò then chốt trong việc duy trì hiệu suất và độ bền của van bi 3 ngã trong suốt quá trình sử dụng.

5. Vòng đệm và phụ kiện khác

Vòng đệm và phụ kiện khác là những bộ phận hỗ trợ giúp van bi 3 ngã hoạt động hiệu quả và bền bỉ hơn trong suốt quá trình sử dụng.

• Vòng đệm

Vòng đệm được lắp ở các vị trí tiếp xúc quan trọng trong van, như giữa trục van và thân van, hoặc giữa bi van và thân van. Chức năng chính của vòng đệm là ngăn ngừa rò rỉ chất lỏng hoặc khí ra ngoài, đồng thời giúp giữ độ kín khít cho các bộ phận bên trong van.

Vòng đệm thường được làm từ các vật liệu có độ bền cao, chịu được nhiệt độ và áp suất, như cao su, PTFE (polytetrafluoroethylene), hoặc các chất liệu composite. Vòng đệm đảm bảo rằng van có thể hoạt động ổn định và không bị rò rỉ trong suốt thời gian sử dụng.

• Phụ kiện khác

Các phụ kiện như bu-lông, ốc vít và các chi tiết lắp ráp khác cũng rất quan trọng trong việc giữ chặt các bộ phận của van lại với nhau, đảm bảo cấu trúc chắc chắn và hoạt động trơn tru. Các phụ kiện này thường được làm từ thép không gỉ hoặc vật liệu chống ăn mòn, để chịu được môi trường làm việc khắc nghiệt và duy trì tính ổn định của van.

Với sự kết hợp của vòng đệm và các phụ kiện khác, van bi 3 ngã có thể hoạt động hiệu quả, bền bỉ và an toàn trong các hệ thống đường ống có yêu cầu khắt khe về độ kín và độ bền.

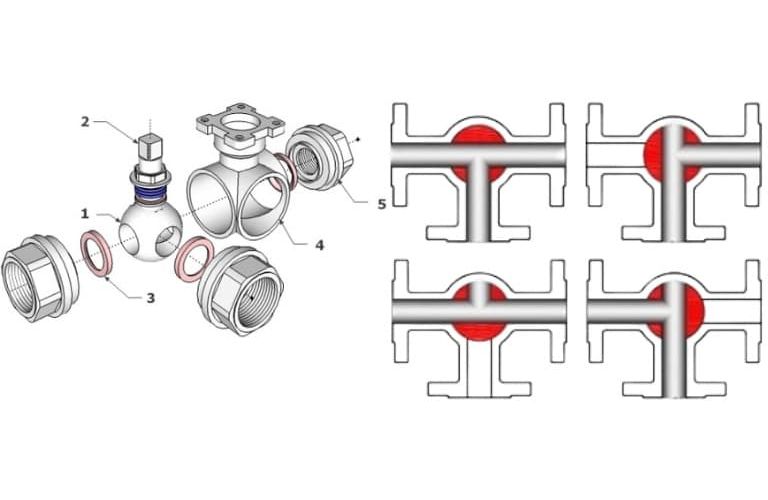

Nguyên lý hoạt động của van bi 3 ngã

Nguyên lý hoạt động của van bi 3 ngã dựa trên cơ chế xoay của bi van, cho phép điều khiển dòng chảy qua ba cổng của van, mang lại khả năng phân chia, thay đổi hướng và điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống đường ống. Cấu trúc này giúp van bi 3 ngã trở thành một giải pháp linh hoạt và hiệu quả trong việc kiểm soát dòng chảy.

• Cơ chế vận hành của bi van

Van bi 3 ngã sử dụng một viên bi tròn với lỗ khoét ở giữa, nằm trong thân van. Khi bi van xoay, lỗ khoét này sẽ mở hoặc đóng các cổng kết nối, từ đó kiểm soát dòng chảy giữa các đường ống. Bi van có thể xoay 90 độ hoặc 180 độ, tùy thuộc vào thiết kế của van, giúp thay đổi hướng dòng chảy từ một cổng vào và phân chia hoặc kết nối với các cổng ra còn lại.

• Điều khiển dòng chảy và phân chia lưu lượng

Trong quá trình vận hành, bi van điều chỉnh lưu lượng dòng chất lỏng hoặc khí, đảm bảo chúng chảy qua một hoặc nhiều cổng của van. Van bi 3 ngã có hai loại thiết kế chính:

• • Van bi 3 ngã hình chữ T: Loại van này cho phép dòng chảy được phân chia từ một cổng vào ra hai cổng còn lại hoặc kết nối giữa hai cổng ra. Điều này mang lại sự linh hoạt trong việc phân phối dòng chảy trong các hệ thống phức tạp.
  • Van bi 3 ngã hình chữ L: Dòng chảy được điều hướng giữa hai cổng mà không phân chia. Đây là lựa chọn phổ biến trong các ứng dụng cần chuyển hướng dòng chất lỏng hoặc khí một cách hiệu quả mà không cần phải phân tách.
• Khả năng điều chỉnh linh hoạt

Nhờ vào cơ chế xoay bi, van bi 3 ngã cho phép thay đổi hướng và lưu lượng dòng chảy một cách chính xác. Các chuyển động linh hoạt của bi van giúp duy trì ổn định trong các hệ thống yêu cầu điều khiển phức tạp, từ việc phân chia dòng chất lỏng cho đến điều khiển việc kết nối giữa các tuyến ống. Điều này mang lại hiệu suất cao và giảm thiểu sự cố trong hệ thống vận hành.

Với nguyên lý hoạt động đơn giản nhưng rất hiệu quả, van bi 3 ngã đóng vai trò quan trọng trong việc tối ưu hóa các hệ thống công nghiệp, từ cấp thoát nước, xử lý hóa chất đến các ứng dụng trong dầu khí, năng lượng và HVAC.

Phân loại van bi 3 ngã

Phân loại van bi 3 ngã có thể được thực hiện dựa trên hình dạng thiết kế của thân van, cơ chế điều khiển dòng chảy và các ứng dụng cụ thể trong các hệ thống đường ống. Hai loại van bi 3 ngã chính được sử dụng phổ biến là van bi 3 ngã hình chữ T và van bi 3 ngã hình chữ L, mỗi loại đều có những đặc điểm và ứng dụng riêng biệt. Dưới đây là sự phân loại chi tiết và chuyên sâu:

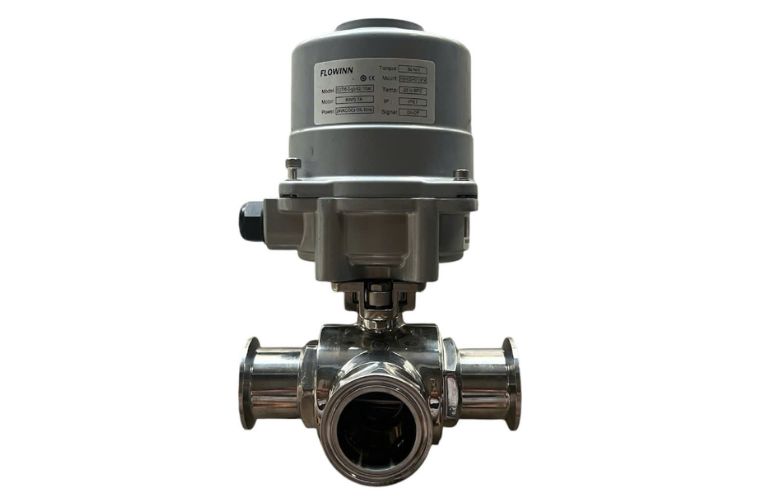

1. Van bi 3 ngã hình chữ T

Van bi 3 ngã hình chữ T có thiết kế thân van với ba cổng kết nối theo hình chữ T. Bi van bên trong có lỗ khoét trung tâm có thể xoay, giúp kết nối các cổng này với nhau khi cần thiết. Khi bi xoay, dòng chất lỏng hoặc khí có thể được điều phối qua ba cổng, tạo ra sự linh hoạt trong việc kiểm soát và phân chia lưu lượng dòng chảy.

Ứng dụng: Loại van này thường được sử dụng trong các hệ thống yêu cầu khả năng phân chia dòng chảy hoặc kết nối giữa hai dòng chảy. Van bi 3 ngã hình chữ T là sự lựa chọn lý tưởng trong các ngành công nghiệp như hóa chất, dầu khí, xử lý nước, hoặc các hệ thống yêu cầu điều phối dòng chảy một cách chính xác và hiệu quả.

Ưu điểm:

• Cho phép phân chia hoặc kết nối dòng chảy giữa ba cổng, mang lại sự linh hoạt cao trong việc điều khiển dòng chất lỏng hoặc khí.
• Tính năng điều phối dòng chảy tốt, phù hợp với các hệ thống phức tạp hoặc yêu cầu chia dòng chảy.

Nhược điểm: Nếu không được thiết kế hoặc vận hành đúng cách, van có thể gây ra sự cản trở dòng chảy và làm giảm hiệu suất của hệ thống, đặc biệt trong những ứng dụng yêu cầu tốc độ dòng chảy cao.

2. Van bi 3 ngã hình chữ L

Van bi 3 ngã hình chữ L có thiết kế thân van với ba cổng được kết nối theo hình chữ L. Bi van bên trong được khoét lỗ theo hướng của hai cổng, cho phép dòng chất lỏng hoặc khí chỉ đi qua hai cổng nối với nhau khi bi xoay. Với thiết kế này, van có thể thay đổi hướng dòng chảy từ một cổng vào sang hai cổng còn lại, mà không phân chia dòng chảy.

Ứng dụng: Van bi 3 ngã hình chữ L thường được sử dụng trong các hệ thống yêu cầu thay đổi hướng dòng chảy mà không cần phân chia hoặc điều phối dòng chảy. Loại van này rất thích hợp cho các ứng dụng trong ngành cấp thoát nước, hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí), và các ứng dụng công nghiệp yêu cầu chuyển hướng dòng chảy một cách linh hoạt.

Ưu điểm:

• Thiết kế đơn giản và dễ sử dụng để thay đổi hướng dòng chảy mà không gây cản trở quá nhiều đến lưu lượng dòng chảy.
• Tiết kiệm không gian và giảm thiểu áp lực cản, giúp hệ thống vận hành hiệu quả hơn, đặc biệt trong các ứng dụng yêu cầu điều khiển dòng chảy liên tục.

Nhược điểm: Vì không có khả năng phân chia dòng chảy như van bi 3 ngã hình chữ T, van bi 3 ngã hình chữ L chỉ phù hợp với các ứng dụng cần chuyển hướng dòng chảy, mà không yêu cầu phân phối hoặc chia nhỏ dòng chất lỏng hoặc khí.

3. Phân loại theo cơ chế điều khiển

Van bi 3 ngã có thể được phân loại theo cơ chế điều khiển, bao gồm van bi 3 ngã điều khiển thủ công và van bi 3 ngã điều khiển tự động. Mỗi loại van này có ưu điểm và ứng dụng riêng, giúp người sử dụng lựa chọn phù hợp với yêu cầu của hệ thống.

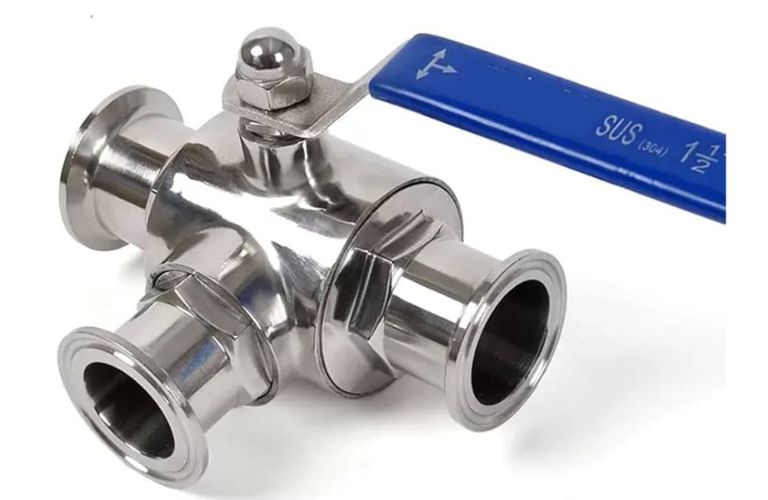

+ Van bi 3 ngã điều khiển thủ công

• Cấu tạo và nguyên lý hoạt động: Van bi 3 ngã điều khiển thủ công được điều khiển bằng tay vặn hoặc cần điều khiển. Khi người vận hành xoay tay vặn hoặc cần điều khiển, trục van truyền động lực tới bi van, làm bi xoay và thay đổi hướng dòng chảy giữa các cổng của van.
• Ứng dụng: Loại van này thường được sử dụng trong các hệ thống nhỏ hoặc các ứng dụng không yêu cầu điều khiển tự động. Chúng phù hợp với các môi trường hoạt động ổn định, nơi người vận hành có thể dễ dàng kiểm soát dòng chảy bằng tay.
• Ưu điểm:
  • Đơn giản và tiết kiệm chi phí đầu tư.
  • Dễ dàng bảo trì và sửa chữa, không yêu cầu hệ thống điều khiển phức tạp.
• Nhược điểm: Cần có sự can thiệp trực tiếp từ người vận hành để điều chỉnh, không thích hợp cho các hệ thống yêu cầu tự động hóa hoặc điều khiển từ xa.

+ Van bi 3 ngã điều khiển tự động

• Cấu tạo và nguyên lý hoạt động: Van bi 3 ngã điều khiển tự động được tích hợp với bộ điều khiển điện, khí nén hoặc thủy lực để tự động thay đổi hướng dòng chảy mà không cần sự can thiệp của người vận hành. Các bộ điều khiển này giúp vận hành van dựa trên tín hiệu từ hệ thống, cho phép điều chỉnh tự động khi cần thiết.
• Ứng dụng: Loại van này phù hợp với các hệ thống yêu cầu tự động hóa cao, chẳng hạn như trong các nhà máy sản xuất công nghiệp, hệ thống cấp thoát nước, hệ thống HVAC, hoặc các ứng dụng điều khiển dòng chảy phức tạp.
• Ưu điểm:
  • Tự động hóa hoàn toàn, giúp tiết kiệm thời gian và công sức vận hành.
  • Đảm bảo độ chính xác cao trong việc điều khiển dòng chảy mà không cần sự can thiệp của người vận hành.
• Nhược điểm:
  • Chi phí đầu tư và bảo trì cao hơn so với van điều khiển thủ công.
  • Yêu cầu hệ thống điều khiển điện, khí nén hoặc thủy lực để vận hành, có thể tăng độ phức tạp của hệ thống.

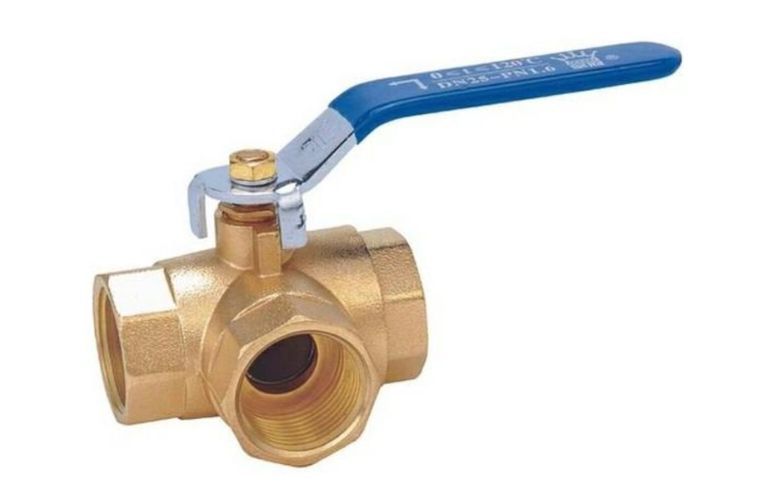

4. Phân loại theo kiểu kết nối cổng

Van bi 3 ngã cũng có thể được phân loại dựa trên kiểu kết nối giữa các cổng của van. Hai kiểu kết nối cổng phổ biến là van bi 3 ngã đồng trục và van bi 3 ngã lệch trục. Mỗi loại có đặc điểm riêng và phù hợp với các yêu cầu kỹ thuật khác nhau trong hệ thống đường ống.

+ Van bi 3 ngã đồng trục

• Cấu tạo: Trong van bi 3 ngã đồng trục, ba cổng của van được thiết kế trên một trục đồng tâm, nghĩa là các cổng này đều nằm trên một đường thẳng trung tâm. Điều này giúp dễ dàng kết nối van với các đường ống đồng tâm mà không làm thay đổi cấu trúc hoặc làm ảnh hưởng đến dòng chảy.
• Ứng dụng: Loại van này thường được sử dụng trong các hệ thống đường ống có yêu cầu kết nối đơn giản và không có sự thay đổi quá nhiều về hướng của dòng chảy. Các ứng dụng phổ biến bao gồm các hệ thống cấp thoát nước và công nghiệp nhẹ, nơi việc kết nối đồng trục giúp dễ dàng thi công và bảo trì.
• Ưu điểm:
  • Dễ dàng lắp đặt và bảo trì nhờ thiết kế đồng trục đơn giản.
  • Ít gây trở ngại cho dòng chảy, giúp tối ưu hóa hiệu suất hệ thống.
• Nhược điểm: Không thích hợp cho các ứng dụng yêu cầu thay đổi hướng dòng chảy phức tạp, vì tất cả các cổng đều nằm trên một trục.

+  Van bi 3 ngã lệch trục

• Cấu tạo: Trong van bi 3 ngã lệch trục, các cổng của van được thiết kế lệch trục, tức là các cổng không nằm trên cùng một đường thẳng trung tâm. Điều này cho phép van có thể điều khiển dòng chảy theo nhiều hướng phức tạp hơn và phù hợp với các ứng dụng yêu cầu sự linh hoạt trong việc phân phối hoặc thay đổi hướng dòng chảy.
• Ứng dụng: Van bi 3 ngã lệch trục thích hợp với các hệ thống phức tạp yêu cầu phân chia hoặc điều phối dòng chảy theo các hướng khác nhau. Các ứng dụng phổ biến bao gồm hệ thống xử lý nước, hệ thống công nghiệp, và các ứng dụng trong ngành hóa chất, nơi dòng chảy cần được điều chỉnh một cách chính xác và hiệu quả.
• Ưu điểm:
  • Cung cấp sự linh hoạt cao trong việc điều khiển dòng chảy theo các hướng khác nhau.
  • Thích hợp với các hệ thống phức tạp cần phân chia hoặc điều phối dòng chất lỏng hoặc khí.
• Nhược điểm:
  • Phức tạp hơn trong thiết kế và lắp đặt so với van bi 3 ngã đồng trục.
  • Có thể gây cản trở dòng chảy nếu không được lựa chọn và thiết kế chính xác.

Ưu điểm vượt trội của van bi 3 ngã

Van bi 3 ngã mang lại nhiều ưu điểm vượt trội giúp tối ưu hóa hiệu suất và độ bền của các hệ thống đường ống trong nhiều ngành công nghiệp khác nhau. Dưới đây là những ưu điểm nổi bật của van bi 3 ngã:

1. Khả năng điều khiển dòng chảy linh hoạt

Van bi 3 ngã cho phép thay đổi hướng và điều phối dòng chảy qua ba cổng, mang lại sự linh hoạt cao trong các hệ thống yêu cầu phân chia hoặc kết nối dòng chảy. Điều này đặc biệt hữu ích trong các ứng dụng cần kiểm soát chính xác lưu lượng và hướng dòng chất lỏng hoặc khí.

2. Đảm bảo độ kín tuyệt đối

Với thiết kế bi van kín khít, van bi 3 ngã cung cấp khả năng kín tuyệt đối, giúp ngăn ngừa rò rỉ chất lỏng hoặc khí, ngay cả trong các môi trường có áp suất và nhiệt độ cao. Điều này giúp bảo vệ các thiết bị khác trong hệ thống và đảm bảo an toàn trong quá trình vận hành.

3. Dễ dàng vận hành và bảo trì

Van bi 3 ngã có cấu tạo đơn giản, dễ dàng vận hành thông qua bộ điều khiển thủ công hoặc tự động. Việc bảo trì và sửa chữa cũng rất dễ dàng nhờ vào thiết kế ít bộ phận chuyển động, giúp giảm thiểu thời gian dừng máy và chi phí bảo dưỡng.

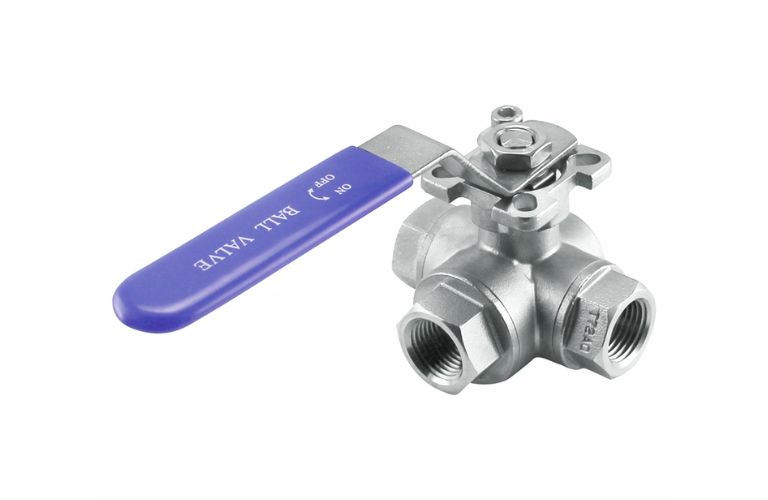

4. Khả năng chịu áp suất và nhiệt độ cao

Các loại van bi 3 ngã có thể chịu được áp suất cao và nhiệt độ cao, đặc biệt khi được làm từ vật liệu chịu nhiệt như thép không gỉ, đồng, hoặc hợp kim. Điều này giúp van hoạt động ổn định trong các môi trường khắc nghiệt, từ công nghiệp hóa chất đến ngành dầu khí.

5. Tuổi thọ dài và độ bền cao

Với cấu trúc chắc chắn và ít bị mài mòn, van bi 3 ngã có tuổi thọ lâu dài, giúp giảm chi phí thay thế và nâng cao hiệu quả vận hành của hệ thống. Chất liệu van thường được chọn lọc để chịu được sự ăn mòn và tác động của các chất lỏng hoặc khí trong các ứng dụng công nghiệp.

6. Đảm bảo vận hành nhanh chóng và chính xác

Van bi 3 ngã cho phép đóng mở nhanh chóng và điều khiển chính xác, giúp tối ưu hóa thời gian vận hành và giảm thiểu rủi ro trong các ứng dụng yêu cầu tốc độ điều khiển nhanh như trong ngành dầu khí, hóa chất, hay HVAC.

7. Tiết kiệm không gian và chi phí

Nhờ vào khả năng kết nối ba cổng trong một van duy nhất, van bi 3 ngã giúp tiết kiệm không gian lắp đặt và giảm thiểu số lượng van cần sử dụng trong hệ thống. Điều này không chỉ giúp giảm chi phí đầu tư mà còn tối ưu hóa không gian cho các hệ thống đường ống phức tạp.

8. Tính linh hoạt trong nhiều ứng dụng

Van bi 3 ngã có thể được sử dụng trong nhiều lĩnh vực khác nhau, từ các hệ thống cấp thoát nước, xử lý nước thải, cho đến các hệ thống công nghiệp và hóa chất, dầu khí. Điều này giúp van trở thành một giải pháp lý tưởng cho nhiều ngành nghề và yêu cầu khác nhau.

Với những ưu điểm vượt trội này, van bi 3 ngã không chỉ giúp cải thiện hiệu suất và độ bền của các hệ thống, mà còn nâng cao tính an toàn và hiệu quả trong các quá trình sản xuất và điều khiển dòng chảy.

Ứng dụng của van bi 3 ngã trong các ngành công nghiệp

Van bi 3 ngã có ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển dòng chảy linh hoạt và hiệu quả. Dưới đây là một số ứng dụng chính:

• Ngành hóa chất: Điều khiển dòng chảy của các hóa chất trong quy trình sản xuất, giúp phân chia hoặc thay đổi hướng dòng chảy giữa các cổng trong hệ thống.

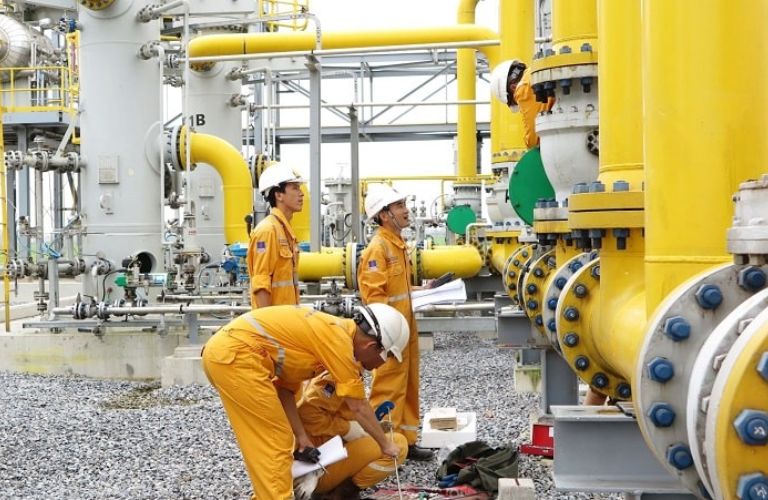

• Ngành dầu khí: Sử dụng để phân tách hoặc điều phối dòng dầu, khí trong các hệ thống dẫn truyền, đảm bảo hoạt động ổn định và an toàn dưới áp suất cao.
• Hệ thống cấp thoát nước: Điều phối dòng nước trong các hệ thống cấp thoát nước, giúp phân chia hoặc kết nối dòng nước giữa các nhánh.
• Ngành thực phẩm và dược phẩm: Kiểm soát dòng chất lỏng trong sản xuất thực phẩm và dược phẩm, với thiết kế dễ làm sạch và an toàn cho sản phẩm.
• Ngành HVAC: Điều phối dòng khí trong các hệ thống sưởi ấm, thông gió và điều hòa không khí, giúp duy trì nhiệt độ và độ ẩm trong các công trình.
• Ngành năng lượng: Sử dụng trong các hệ thống làm mát và phân phối năng lượng trong các nhà máy điện, giúp tối ưu hóa hiệu suất hoạt động.
• Ngành ô tô: Điều khiển dòng chất lỏng trong các hệ thống nhiên liệu, làm mát và khí thải của ô tô, đảm bảo hiệu suất vận hành.
• Ngành xử lý nước thải: Điều phối dòng nước trong các hệ thống xử lý nước thải, giúp tối ưu hóa quá trình lọc và lắng.

Hướng dẫn lựa chọn van bi 3 ngã phù hợp

Dưới đây là hướng dẫn lựa chọn van bi 3 ngã phù hợp, giúp bạn chọn được sản phẩm tối ưu cho hệ thống của mình. Việc lựa chọn đúng van sẽ đảm bảo hiệu suất vận hành ổn định, tiết kiệm chi phí bảo trì và nâng cao độ bền của hệ thống. Các yếu tố cần xem xét bao gồm mục đích sử dụng, vật liệu chế tạo, kiểu kết nối, cơ chế điều khiển và các tiêu chuẩn kỹ thuật.

1. Xác định yêu cầu hệ thống

Trước khi lựa chọn van bi 3 ngã, cần phải hiểu rõ yêu cầu của hệ thống:

• Mục đích sử dụng: Điều khiển dòng chảy, phân chia hay thay đổi hướng dòng?
• Loại chất lỏng hoặc khí: Là hóa chất, dầu khí, nước hay các chất khác?
• Cơ chế điều khiển: Hệ thống yêu cầu điều khiển thủ công hay tự động?

Xác định rõ những yếu tố này sẽ giúp bạn chọn được van bi 3 ngã phù hợp với mục đích và ứng dụng cụ thể.

2. Chọn kiểu van (hình chữ T hay hình chữ L)

• Van bi 3 ngã hình chữ T: Thích hợp cho các ứng dụng cần phân chia dòng chảy hoặc kết nối hai dòng chảy. Loại van này cho phép dòng chất lỏng đi qua ba cổng và có thể điều phối dòng chảy giữa các cổng này.
• Van bi 3 ngã hình chữ L: Dùng cho các hệ thống yêu cầu thay đổi hướng dòng chảy mà không cần phân chia dòng chảy. Đây là lựa chọn lý tưởng khi cần chuyển hướng dòng chất lỏng hoặc khí trong hệ thống.

Chọn kiểu van phù hợp với yêu cầu của hệ thống và cách thức phân phối dòng chảy.

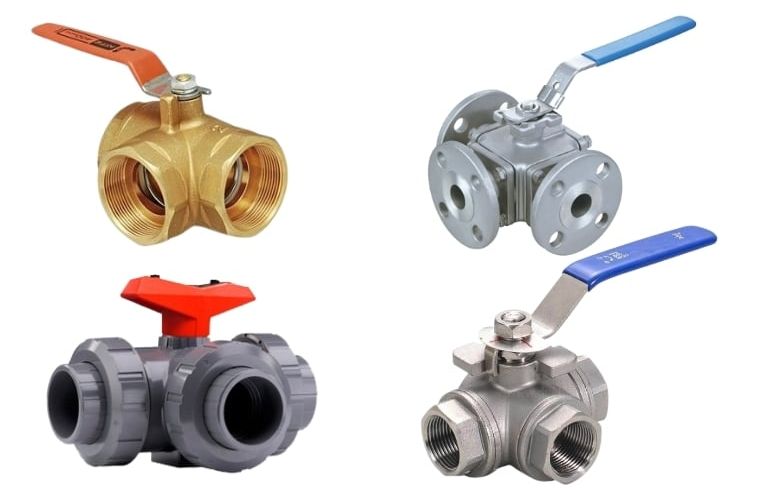

3. Lựa chọn vật liệu chế tạo

Vật liệu của van bi 3 ngã ảnh hưởng trực tiếp đến khả năng chịu ăn mòn và tuổi thọ của van:

• Thép không gỉ (SS304, SS316): Lý tưởng cho môi trường có tính ăn mòn cao, như hóa chất, nước biển, hay các ứng dụng công nghiệp nặng.
• Đồng và hợp kim đồng (brass): Thích hợp cho các hệ thống cấp nước và ứng dụng có yêu cầu về khả năng dẫn nhiệt.
• Nhựa PVC/CPVC: Phù hợp cho các ứng dụng trong môi trường hóa chất nhẹ hoặc nước thải, dễ lắp đặt và bảo trì.

Chọn vật liệu dựa trên tính chất hóa học của môi chất, nhiệt độ và áp suất làm việc.

4. Đánh giá áp suất và nhiệt độ làm việc

• Áp suất: Xác định mức áp suất làm việc tối đa của hệ thống và chọn van có khả năng chịu áp suất cao hơn hoặc bằng yêu cầu thực tế.
• Nhiệt độ: Đảm bảo van có thể hoạt động ổn định ở nhiệt độ môi trường và nhiệt độ làm việc của chất lỏng hoặc khí.

Lưu ý: Các van bi 3 ngã chịu áp suất và nhiệt độ cao thường có cấu trúc chắc chắn và yêu cầu vật liệu đặc biệt.

5. Chọn kiểu kết nối

Van bi 3 ngã có nhiều kiểu kết nối, bao gồm:

• Nối ren: Thường được sử dụng cho các hệ thống có đường ống nhỏ, dễ lắp đặt và chi phí thấp.
• Nối mặt bích: Phù hợp cho các hệ thống có yêu cầu về độ bền và chịu áp lực cao, đặc biệt là trong các ứng dụng công nghiệp lớn.
• Nối hàn: Cung cấp sự liên kết chắc chắn, ít bị rò rỉ, thích hợp cho các ứng dụng có yêu cầu cao về độ kín.

Chọn kiểu kết nối phù hợp với hệ thống đường ống hiện có và yêu cầu vận hành.

6. Lựa chọn cơ chế điều khiển

• Điều khiển thủ công: Sử dụng tay vặn hoặc cần gạt để điều chỉnh dòng chảy. Phù hợp với các hệ thống đơn giản và yêu cầu ít sự can thiệp.
• Điều khiển tự động: Sử dụng bộ điều khiển điện, khí nén hoặc thủy lực. Thích hợp với các hệ thống tự động hóa, có yêu cầu điều khiển từ xa hoặc yêu cầu tốc độ điều chỉnh nhanh.

Lựa chọn cơ chế điều khiển tùy thuộc vào tính tự động hóa của hệ thống và yêu cầu vận hành.

7. Kiểm tra tiêu chuẩn và chứng nhận

Đảm bảo van bi 3 ngã đáp ứng các tiêu chuẩn quốc tế như:

• ISO, ANSI, DIN, JIS cho các yêu cầu về áp suất và kết nối bích.
• FDA, 3A cho các ứng dụng trong ngành thực phẩm và dược phẩm.
• ATEX nếu van được sử dụng trong các khu vực có nguy cơ cháy nổ.

Chứng nhận sẽ đảm bảo van có khả năng vận hành ổn định và an toàn trong các môi trường làm việc khắc nghiệt.

8. Lựa chọn nhà cung cấp uy tín

Chọn nhà cung cấp có uy tín và có hỗ trợ kỹ thuật đầy đủ. Yêu cầu catalog, thông số kỹ thuật (datasheet) và đảm bảo van có chế độ bảo hành, dịch vụ sau bán hàng tốt.

Cách bảo trì và kiểm tra van bi 3 ngã

Việc bảo trì và kiểm tra định kỳ van bi 3 ngã là rất quan trọng để đảm bảo hiệu suất hoạt động ổn định và kéo dài tuổi thọ của van. Dưới đây là các bước cơ bản để bảo trì và kiểm tra van bi 3 ngã:

1. Kiểm tra tình trạng vận hành

• Quan sát và kiểm tra hoạt động van: Đảm bảo rằng van bi 3 ngã hoạt động dễ dàng khi xoay, không bị cứng hoặc kẹt. Khi xoay bi van, nó phải di chuyển mượt mà và không có sự cản trở nào.
• Kiểm tra tín hiệu điều khiển: Nếu van được điều khiển tự động, kiểm tra các tín hiệu điện, khí nén hoặc thủy lực để đảm bảo rằng các bộ điều khiển đang hoạt động chính xác.

2. Kiểm tra rò rỉ

• Kiểm tra các điểm nối: Kiểm tra kỹ các điểm nối (đầu nối, gioăng, bích) để phát hiện bất kỳ dấu hiệu rò rỉ chất lỏng hoặc khí. Nếu phát hiện rò rỉ, cần phải thay thế gioăng hoặc làm lại các điểm nối.
• Kiểm tra bi van: Đảm bảo bi van không bị mài mòn hoặc hư hỏng, điều này có thể ảnh hưởng đến khả năng đóng mở của van và gây rò rỉ.

3. Vệ sinh và bôi trơn

• Vệ sinh van: Làm sạch các bộ phận của van, đặc biệt là bi van và các bộ phận tiếp xúc với môi chất, để tránh tích tụ bụi bẩn hoặc cặn bã có thể làm cản trở hoạt động của van.
• Bôi trơn: Nếu van bi 3 ngã hoạt động trong môi trường khô hoặc có ma sát cao, cần bôi trơn trục van và bi van để đảm bảo chuyển động mượt mà và tránh mài mòn.

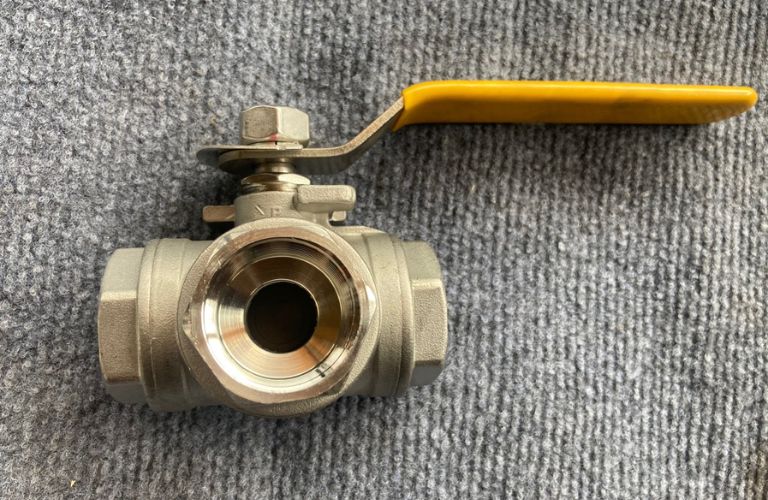

4. Kiểm tra và thay thế gioăng làm kín

• Kiểm tra gioăng: Gioăng làm kín là bộ phận quan trọng giúp ngăn ngừa rò rỉ. Kiểm tra gioăng để xem có dấu hiệu mài mòn, rạn nứt hoặc lão hóa không. Nếu cần thiết, thay thế gioăng để đảm bảo độ kín khít cho van.
• Lựa chọn gioăng thay thế đúng chất liệu: Gioăng phải được chọn đúng chất liệu để phù hợp với môi chất mà van điều khiển, chẳng hạn như cao su, PTFE hoặc các vật liệu chịu nhiệt.

5. Kiểm tra cơ cấu điều khiển

• Điều khiển thủ công: Đảm bảo rằng tay vặn hoặc cần điều khiển hoạt động trơn tru, không bị cứng hoặc mất lực xoay. Nếu có vấn đề, cần điều chỉnh hoặc thay thế các bộ phận bị hỏng.
• Điều khiển tự động: Đối với van bi 3 ngã điều khiển tự động, kiểm tra hệ thống điện hoặc khí nén, đảm bảo bộ điều khiển và các bộ phận liên quan hoạt động chính xác. Nếu có sự cố, cần kiểm tra và sửa chữa hoặc thay thế bộ điều khiển.

6. Kiểm tra áp suất và hiệu suất

• Đo áp suất: Kiểm tra áp suất đầu vào và đầu ra của van để đảm bảo rằng van đang hoạt động trong phạm vi áp suất cho phép. Nếu áp suất không đạt yêu cầu, cần kiểm tra lại hệ thống để xác định nguyên nhân.
• Kiểm tra hiệu suất: Đảm bảo rằng van không làm giảm hiệu suất của hệ thống, đặc biệt là trong các ứng dụng có yêu cầu về lưu lượng hoặc áp suất.

7. Bảo dưỡng định kỳ

• Lịch bảo dưỡng: Lập lịch bảo dưỡng định kỳ cho van bi 3 ngã, tùy thuộc vào tần suất sử dụng và điều kiện làm việc. Việc bảo trì thường xuyên giúp phát hiện và khắc phục sớm các vấn đề, tránh gián đoạn hoạt động của hệ thống.
• Ghi chép bảo dưỡng: Lưu trữ hồ sơ bảo dưỡng và kiểm tra để theo dõi tình trạng của van qua thời gian và có thể đánh giá hiệu quả bảo trì.

Van bi 3 ngã là một thiết bị quan trọng trong việc điều khiển dòng chảy và phân phối chất lỏng hoặc khí trong các hệ thống công nghiệp. Việc lựa chọn, bảo trì và kiểm tra van đúng cách sẽ giúp đảm bảo hiệu suất ổn định, kéo dài tuổi thọ và giảm thiểu sự cố. Với các bước bảo trì đơn giản nhưng hiệu quả, bạn có thể tối ưu hóa hoạt động của hệ thống và tiết kiệm chi phí bảo dưỡng dài hạn.

Van bi 3 ngã là một thành phần không thể thiếu trong nhiều hệ thống công nghiệp nhờ vào khả năng điều khiển dòng chảy linh hoạt, độ bền cao và tính năng vận hành ổn định. Việc lựa chọn van phù hợp với yêu cầu kỹ thuật, bảo trì và kiểm tra định kỳ sẽ giúp tối ưu hóa hiệu suất, tăng cường độ an toàn và kéo dài tuổi thọ của hệ thống. Với những ưu điểm vượt trội, van bi 3 ngã chắc chắn sẽ là giải pháp lý tưởng cho các ứng dụng đòi hỏi sự chính xác và hiệu quả trong điều khiển dòng chảy.
