Van bi tay bướm: Cấu tạo và nguyên lý hoạt động

Van bi tay bướm là thiết bị đóng mở dòng chảy được sử dụng phổ biến trong các hệ thống đường ống dân dụng và công nghiệp. Với thiết kế nhỏ gọn, thao tác linh hoạt và khả năng làm kín tốt, loại van này đáp ứng nhiều nhu cầu sử dụng khác nhau. Để hiểu rõ hơn về đặc điểm kỹ thuật, hãy cùng tìm hiểu cấu tạo và nguyên lý hoạt động của van bi tay bướm qua bài viết dưới đây.

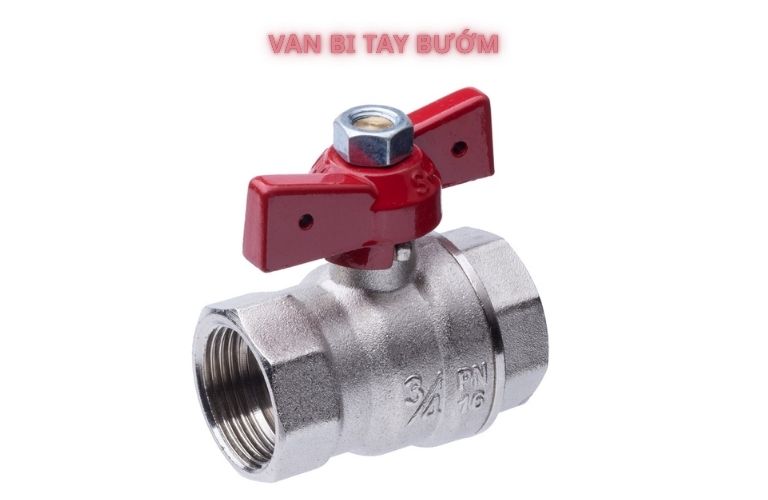

Van bi tay bướm là gì?

Van bi tay bướm là loại van cơ học được sử dụng để đóng mở và kiểm soát dòng chảy của lưu chất trong hệ thống đường ống. Thiết bị hoạt động thông qua cơ cấu bi van có lỗ xuyên tâm, kết hợp với tay điều khiển hình cánh bướm, cho phép người dùng thao tác đóng mở nhanh chóng bằng cách xoay một góc 90 độ.

Điểm đặc trưng của van bi tay bướm nằm ở thiết kế tay vặn nhỏ gọn, giúp tiết kiệm không gian lắp đặt và thuận tiện khi vận hành. Tùy theo nhu cầu sử dụng, van có thể được chế tạo từ nhiều vật liệu như đồng, inox hoặc nhựa, phù hợp với các hệ thống cấp thoát nước, khí nén và một số môi trường công nghiệp.

Mặc dù có tên gọi tương tự, van bi tay bướm khác với van bướm thông thường. Trong khi van bi sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng chảy, van bướm lại vận hành bằng đĩa van xoay quanh trục. Đây là điểm khác biệt quan trọng cần lưu ý khi lựa chọn thiết bị cho hệ thống đường ống.

ĐỌC THÊM: Các Loại Van Bướm Tay Gạt Trong Ngành Nước Phổ Biến Nhất

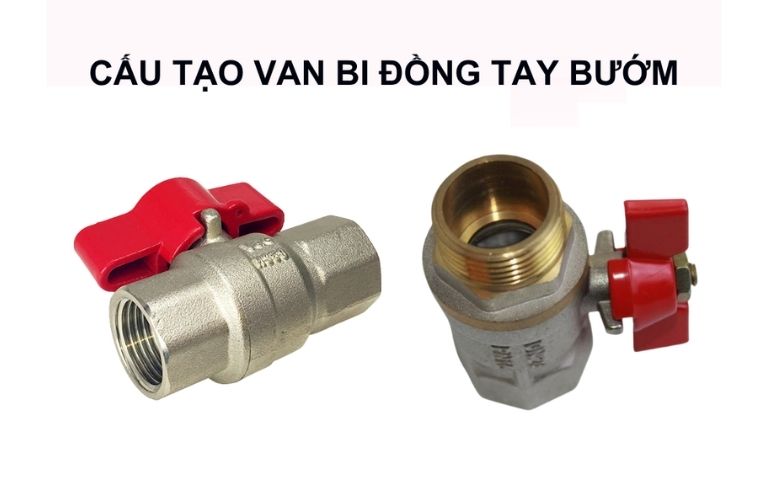

Cấu tạo của van bi tay bướm

Van bi tay bướm có cấu tạo tương đối đơn giản, gồm các bộ phận chính như thân van, bi van, trục van, tay bướm điều khiển và hệ thống gioăng làm kín. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp với nhau để kiểm soát dòng chảy, đảm bảo khả năng đóng mở linh hoạt và hạn chế rò rỉ trong quá trình sử dụng.

Thân van (Body)

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời tạo kết nối giữa van với hệ thống đường ống. Bộ phận này thường được chế tạo từ đồng, inox hoặc nhựa kỹ thuật, tùy thuộc vào môi trường và điều kiện vận hành.

Thiết kế thân van phải đảm bảo độ bền cơ học, khả năng chịu áp lực và duy trì độ kín tại các vị trí kết nối. Một số dòng van bi tay bướm sử dụng kiểu nối ren trong hoặc ren ngoài, giúp quá trình lắp đặt và thay thế thuận tiện hơn.

Bi van (Ball)

Bi van là bộ phận trực tiếp thực hiện chức năng đóng mở dòng chảy, có dạng hình cầu với một lỗ xuyên tâm. Khi bi xoay, vị trí của lỗ này thay đổi so với hướng dòng chảy, từ đó quyết định trạng thái đóng hoặc mở của van.

Bi van thường được chế tạo từ đồng mạ crom hoặc inox, với bề mặt được gia công nhẵn nhằm giảm ma sát và tăng khả năng tiếp xúc với gioăng làm kín. Chất lượng bề mặt bi ảnh hưởng trực tiếp đến độ kín, khả năng vận hành và tuổi thọ của thiết bị.

Trục van (Stem)

Trục van đóng vai trò liên kết giữa tay bướm điều khiển và bi van bên trong thân van. Khi người dùng xoay tay bướm, trục sẽ truyền mô-men xoắn đến bi, giúp thay đổi trạng thái đóng mở của thiết bị.

Bộ phận này thường được làm từ kim loại có độ bền cơ học tốt, chẳng hạn như đồng hoặc inox. Tại vị trí trục đi xuyên qua thân van, nhà sản xuất bố trí thêm bộ phận làm kín nhằm hạn chế lưu chất rò rỉ ra bên ngoài trong quá trình vận hành.

Tay bướm điều khiển (Butterfly Handle)

Tay bướm là bộ phận nằm phía trên thân van, có thiết kế hai cánh đối xứng hoặc gần đối xứng, giúp người dùng dễ dàng cầm nắm và thao tác. So với tay gạt dài, kiểu tay bướm chiếm ít diện tích hơn, đặc biệt thuận tiện tại những vị trí lắp đặt có không gian hạn chế.

Bộ phận này thường được chế tạo từ kim loại hoặc hợp kim, có thể được phủ lớp bảo vệ tùy theo thiết kế sản phẩm. Người vận hành chỉ cần xoay tay bướm một góc 90 độ để chuyển đổi giữa trạng thái đóng hoàn toàn và mở hoàn toàn.

Gioăng và bộ phận làm kín (Seat, Seal)

Hệ thống làm kín có nhiệm vụ ngăn lưu chất rò rỉ qua van khi đóng và tại những vị trí tiếp giáp giữa các bộ phận. Trong đó, vòng đệm làm kín bi van thường được bố trí ở hai phía của viên bi, giúp duy trì sự tiếp xúc cần thiết để ngăn dòng chảy.

Vật liệu làm kín phổ biến là PTFE nhờ đặc tính ma sát thấp và khả năng kháng hóa chất tốt trong nhiều điều kiện sử dụng. Tùy theo thiết kế, van còn có thể sử dụng gioăng O-ring hoặc vật liệu làm kín khác để tăng độ kín tại trục và các mối ghép. Việc lựa chọn vật liệu phù hợp với nhiệt độ, áp suất và đặc tính lưu chất góp phần duy trì hiệu quả hoạt động lâu dài.

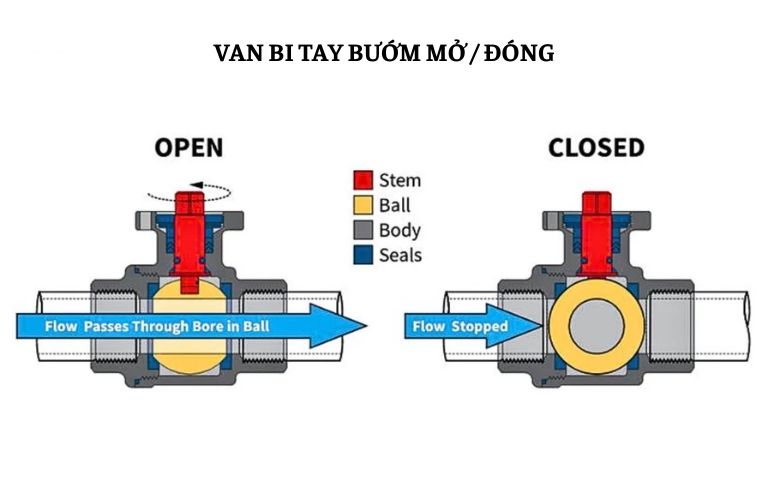

Nguyên lý hoạt động của van bi tay bướm

Van bi tay bướm hoạt động dựa trên cơ chế xoay bi van một góc 90 độ để kiểm soát dòng chảy của lưu chất trong đường ống. Khi người dùng tác động lực lên tay bướm, chuyển động quay được truyền qua trục van đến bi van, làm thay đổi vị trí lỗ xuyên tâm. Nhờ cơ chế này, thiết bị có thể chuyển đổi nhanh chóng giữa trạng thái đóng và mở mà không cần nhiều thao tác phức tạp.

Khi van ở trạng thái mở

Khi tay bướm được xoay về vị trí mở hoàn toàn, lỗ xuyên tâm của bi van sẽ nằm thẳng hàng với hướng dòng chảy trong đường ống. Lúc này, lưu chất có thể đi qua van một cách thuận lợi, giúp giảm thiểu lực cản và tổn thất áp suất, đặc biệt đối với các dòng van có thiết kế toàn lưu lượng.

Ở trạng thái mở, bi van được giữ cố định tại vị trí cho phép dòng chảy đi qua. Người dùng không cần duy trì lực tác động lên tay bướm, giúp quá trình vận hành đơn giản và thuận tiện.

Khi van ở trạng thái đóng

Để đóng van, người vận hành xoay tay bướm một góc 90 độ so với vị trí mở hoàn toàn. Chuyển động này khiến phần bề mặt kín của bi van quay vuông góc với hướng dòng chảy, ngăn không cho lưu chất tiếp tục đi qua.

Khi van đóng hoàn toàn, bề mặt bi tiếp xúc với các vòng đệm làm kín bên trong thân van, tạo thành cơ cấu ngăn dòng chảy. Khả năng đóng kín phụ thuộc vào chất lượng gia công bi van, vật liệu gioăng và điều kiện áp suất làm việc của thiết bị.

Cách nhận biết trạng thái đóng và mở

Người dùng có thể nhận biết trạng thái hoạt động của van thông qua vị trí tay bướm hoặc ký hiệu đóng mở được nhà sản xuất bố trí trên sản phẩm.

• Trạng thái mở: Tay bướm được xoay về vị trí tương ứng với ký hiệu mở (OPEN), lỗ bi van nằm cùng hướng dòng chảy.
• Trạng thái đóng: Tay bướm nằm ở vị trí tương ứng với ký hiệu đóng (CLOSE), lỗ bi van quay vuông góc với hướng dòng chảy.

Thông thường, van bi tay bướm được thiết kế để thực hiện chức năng đóng hoặc mở hoàn toàn. Việc duy trì van ở trạng thái mở một phần trong thời gian dài có thể khiến dòng chảy tác động tập trung lên bề mặt bi và gioăng làm kín, làm tăng nguy cơ mài mòn. Vì vậy, nếu hệ thống cần điều tiết lưu lượng thường xuyên, nên lựa chọn loại van được thiết kế chuyên dụng cho mục đích này.

Ưu điểm và hạn chế của van bi tay bướm

Van bi tay bướm được sản xuất với nhiều chất liệu khác nhau nhằm đáp ứng yêu cầu sử dụng trong các hệ thống đường ống dân dụng và công nghiệp. Dựa vào vật liệu chế tạo thân van, sản phẩm thường được chia thành ba nhóm chính là van bi tay bướm đồng, inox và nhựa. Mỗi loại sở hữu những đặc tính riêng về độ bền, khả năng chống ăn mòn và điều kiện làm việc.

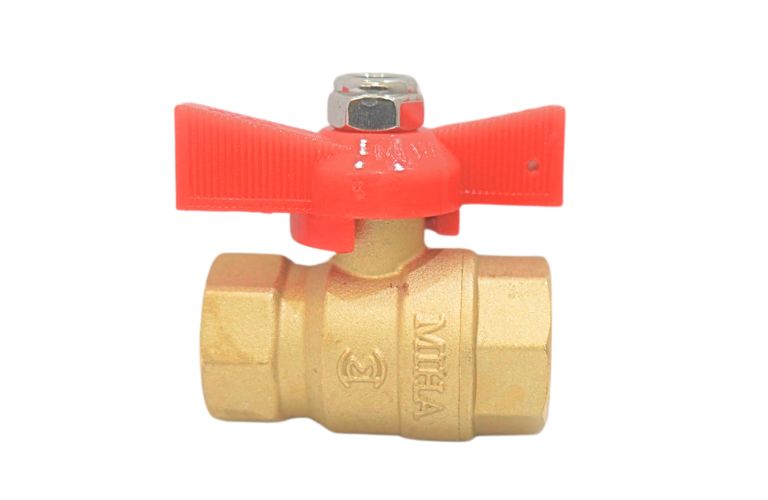

Van bi tay bướm bằng đồng

Van bi tay bướm đồng là dòng sản phẩm được sử dụng rộng rãi trong các hệ thống cấp nước sinh hoạt, đường ống dân dụng và một số thiết bị cơ khí. Thân van thường được chế tạo từ đồng thau, kết hợp với bi van bằng kim loại và bộ phận làm kín phù hợp, giúp duy trì khả năng đóng mở ổn định.

Ưu điểm nổi bật của loại van này là kết cấu chắc chắn, khả năng gia công tốt và chi phí tương đối hợp lý. Bên cạnh đó, thiết kế nối ren giúp quá trình lắp đặt, tháo dỡ và thay thế trở nên thuận tiện. Tuy nhiên, cần xem xét đặc tính lưu chất và điều kiện vận hành để lựa chọn sản phẩm có thông số kỹ thuật phù hợp.

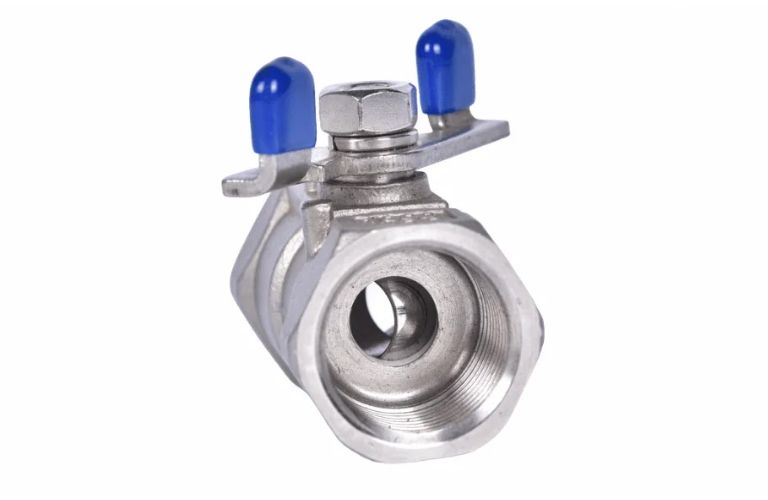

Van bi tay bướm inox

Van bi tay bướm inox được đánh giá cao nhờ độ bền cơ học và khả năng chống ăn mòn trong nhiều môi trường làm việc. Sản phẩm thường sử dụng inox 304 hoặc inox 316, kết hợp với bề mặt bi được gia công nhẵn nhằm tăng hiệu quả làm kín và hạn chế ma sát khi vận hành.

So với van bi đồng, dòng van inox phù hợp hơn với những hệ thống yêu cầu khả năng chống gỉ và độ bền vật liệu cao. Thiết bị có thể được ứng dụng trong hệ thống cấp nước, khí nén, chế biến thực phẩm hoặc một số đường ống dẫn hóa chất tương thích. Đặc biệt, inox 316 thường được ưu tiên khi môi trường có tính ăn mòn cao hơn, nhưng vẫn cần kiểm tra khả năng tương thích với từng loại lưu chất.

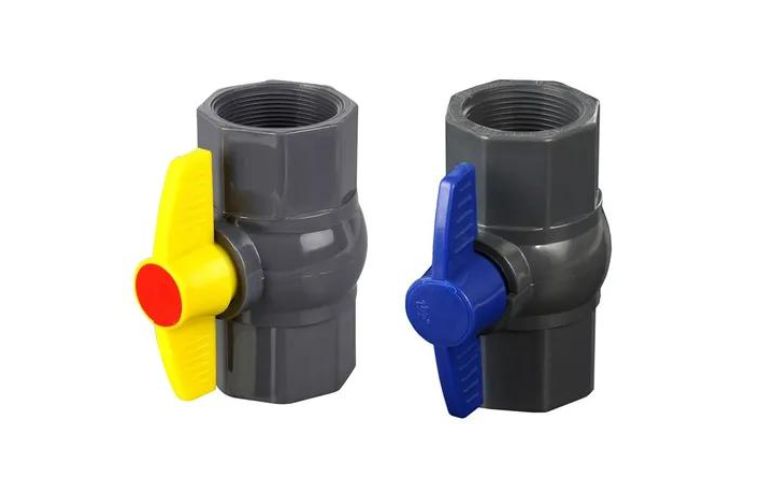

Van bi tay bướm bằng nhựa

Van bi tay bướm nhựa thường được chế tạo từ các vật liệu như PVC, uPVC hoặc CPVC, tùy theo mục đích sử dụng. Với trọng lượng nhẹ và khả năng chống ăn mòn tốt đối với nhiều loại hóa chất, sản phẩm phù hợp với các hệ thống cấp thoát nước, xử lý nước và một số đường ống dẫn dung dịch hóa học.

Một trong những lợi thế của van bi tay bướm nhựa là giá thành tương đối thấp, dễ vận chuyển và lắp đặt. Tuy nhiên, khả năng chịu áp suất và nhiệt độ của loại van này phụ thuộc nhiều vào vật liệu chế tạo. Vì vậy, người dùng cần kiểm tra giới hạn làm việc do nhà sản xuất công bố để đảm bảo thiết bị vận hành an toàn và ổn định.

Ứng dụng của van bi tay bướm trong thực tế

Van bi tay bướm được ứng dụng rộng rãi trong các hệ thống đường ống nhờ thiết kế nhỏ gọn, khả năng đóng mở nhanh và thao tác vận hành đơn giản. Tùy theo vật liệu chế tạo, kích thước và thông số kỹ thuật, thiết bị có thể đáp ứng nhiều nhu cầu kiểm soát dòng chảy trong dân dụng và công nghiệp.

• Hệ thống cấp nước dân dụng: Van bi tay bướm được lắp đặt tại các đường ống cấp nước, thiết bị vệ sinh, bồn chứa và những vị trí cần đóng ngắt dòng nước. Thiết kế tay vặn nhỏ gọn đặc biệt thuận tiện trong không gian lắp đặt hạn chế.
• Hệ thống xử lý nước: Thiết bị được sử dụng để kiểm soát dòng chảy tại các đường ống dẫn nước sạch, nước thải hoặc cụm thiết bị lọc. Việc lựa chọn vật liệu van cần phù hợp với đặc tính của nguồn nước và môi trường vận hành.
• Hệ thống khí nén: Một số loại van bi tay bướm có thể sử dụng trong đường ống dẫn khí nén để thực hiện chức năng đóng ngắt nguồn khí. Trong trường hợp này, van phải đáp ứng yêu cầu về áp suất làm việc, độ kín và khả năng tương thích với môi chất.
• Hệ thống sản xuất công nghiệp: Van được lắp đặt tại các cụm máy móc, thiết bị và đường ống dẫn lưu chất có kích thước phù hợp. Cơ chế vận hành bằng tay giúp người sử dụng chủ động kiểm soát trạng thái đóng mở, thuận tiện cho quá trình vận hành và bảo trì.

Nhìn chung, van bi tay bướm là giải pháp phù hợp với những vị trí cần đóng mở dòng chảy nhanh, đặc biệt trong hệ thống đường ống có không gian hạn chế. Tuy nhiên, để đảm bảo hiệu quả sử dụng lâu dài, cần lựa chọn sản phẩm có vật liệu, áp suất và nhiệt độ làm việc tương thích với điều kiện thực tế.

Kinh nghiệm lựa chọn và sử dụng van bi tay bướm

Để van bi tay bướm hoạt động ổn định, đảm bảo độ kín và duy trì tuổi thọ lâu dài, người dùng cần lựa chọn sản phẩm phù hợp với đặc điểm hệ thống đường ống. Bên cạnh chất lượng vật liệu, việc lắp đặt đúng kỹ thuật và vận hành hợp lý cũng đóng vai trò quan trọng trong việc hạn chế hư hỏng, rò rỉ trong quá trình sử dụng.

Những tiêu chí cần xem xét khi lựa chọn

Khi lựa chọn van bi tay bướm, cần căn cứ vào điều kiện làm việc thực tế thay vì chỉ quan tâm đến kích thước hoặc giá thành sản phẩm. Một số tiêu chí quan trọng cần xem xét gồm:

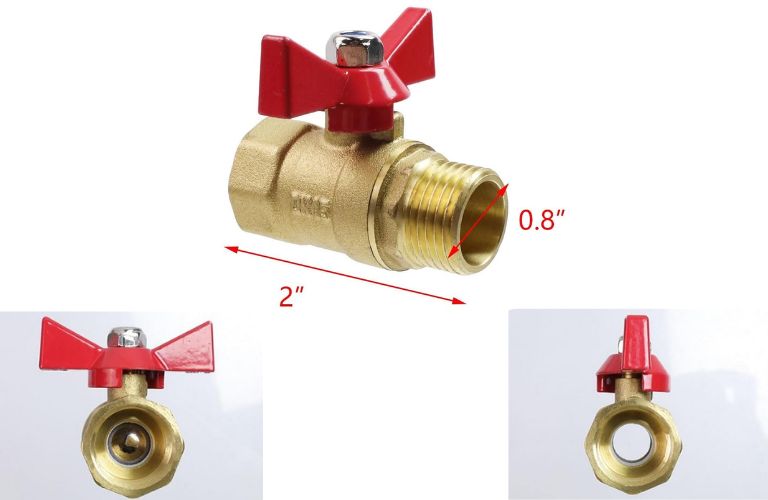

• Kích thước van: Lựa chọn kích thước danh nghĩa phù hợp với đường ống để đảm bảo khả năng kết nối và đáp ứng lưu lượng yêu cầu.
• Vật liệu chế tạo: Van đồng thường phù hợp với hệ thống nước dân dụng, trong khi van inox hoặc nhựa có thể được ưu tiên tại những môi trường yêu cầu khả năng chống ăn mòn, tùy tính chất lưu chất.
• Áp suất và nhiệt độ làm việc: Kiểm tra thông số kỹ thuật của nhà sản xuất, đảm bảo van đáp ứng áp suất và nhiệt độ vận hành thực tế của hệ thống.
• Kiểu kết nối: Xác định loại ren trong, ren ngoài và tiêu chuẩn ren tương ứng để tránh tình trạng không tương thích khi lắp đặt.
• Thương hiệu và chất lượng: Ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và chế độ bảo hành phù hợp.

Ngoài ra, cần chú ý đến vật liệu gioăng làm kín, đặc biệt khi sử dụng van trong hệ thống dẫn hóa chất, khí nén hoặc lưu chất có nhiệt độ cao. Lựa chọn đúng thông số kỹ thuật ngay từ đầu giúp hạn chế chi phí sửa chữa và thay thế trong quá trình vận hành.

Lưu ý khi lắp đặt và vận hành

Quá trình lắp đặt và sử dụng van bi tay bướm cần tuân thủ hướng dẫn kỹ thuật để đảm bảo hiệu quả đóng mở và hạn chế những sự cố không mong muốn. Người dùng nên chú ý một số vấn đề sau:

• Kiểm tra trước khi lắp đặt: Quan sát thân van, tay bướm, các đầu nối và thử thao tác đóng mở để phát hiện dấu hiệu hư hỏng hoặc kẹt cơ cấu.
• Vệ sinh đường ống: Loại bỏ bụi bẩn, cặn kim loại và tạp chất trước khi lắp van nhằm hạn chế trầy xước bề mặt bi và gioăng làm kín.
• Lắp đặt đúng kỹ thuật: Sử dụng vật liệu làm kín ren phù hợp, siết nối với lực vừa đủ và tránh tác động gây biến dạng thân van.
• Vận hành đúng cách: Xoay tay bướm nhẹ nhàng theo giới hạn đóng mở, không sử dụng dụng cụ nối dài để tăng lực khi van bị kẹt.
• Kiểm tra định kỳ: Theo dõi tình trạng rò rỉ tại các mối nối, trục van và khả năng vận hành của tay bướm để kịp thời phát hiện những bất thường.

Đối với hệ thống cần bảo trì hoặc thay thế thiết bị, phải thực hiện các biện pháp cô lập nguồn lưu chất và xả áp an toàn trước khi tháo van. Việc sử dụng đúng mục đích, kết hợp kiểm tra và bảo dưỡng phù hợp sẽ giúp van bi tay bướm duy trì khả năng đóng mở hiệu quả, đồng thời góp phần nâng cao độ bền của toàn bộ hệ thống đường ống.

THAM KHẢO THÊM:

• Van bướm lệch tâm ba: Cấu tạo, nguyên lý và ứng dụng
• Van bi 4 ngã: Cấu tạo, nguyên lý và ứng dụng
• Cách Lắp Đặt Van Bi Điều Khiển Điện [Hướng Dẫn Chi Tiết Nhất]
• Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bướm

Câu hỏi thường gặp về van bi tay bướm

Dưới đây là những câu hỏi thường gặp về van bi tay bướm, giúp người dùng hiểu rõ hơn về đặc điểm, khả năng vận hành và cách lựa chọn thiết bị phù hợp với hệ thống đường ống.

Van bi tay bướm và van bướm có giống nhau không?

Van bi tay bướm và van bướm là hai loại van khác nhau về cấu tạo và cơ chế hoạt động. Van bi tay bướm sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng chảy, trong khi van bướm sử dụng đĩa van xoay quanh trục. Tên gọi van bi tay bướm xuất phát từ thiết kế tay điều khiển hình cánh bướm, không phải cấu tạo của bộ phận đóng mở bên trong.

Van bi tay bướm có thể điều chỉnh lưu lượng nước không?

Van bi tay bướm có thể làm thay đổi lưu lượng nước khi được mở một phần. Tuy nhiên, các dòng van bi thông thường chủ yếu được thiết kế để đóng hoặc mở hoàn toàn. Việc sử dụng van để điều tiết liên tục có thể làm tăng nguy cơ mài mòn bi và gioăng làm kín, vì vậy nên lựa chọn van chuyên dụng nếu cần kiểm soát lưu lượng thường xuyên.

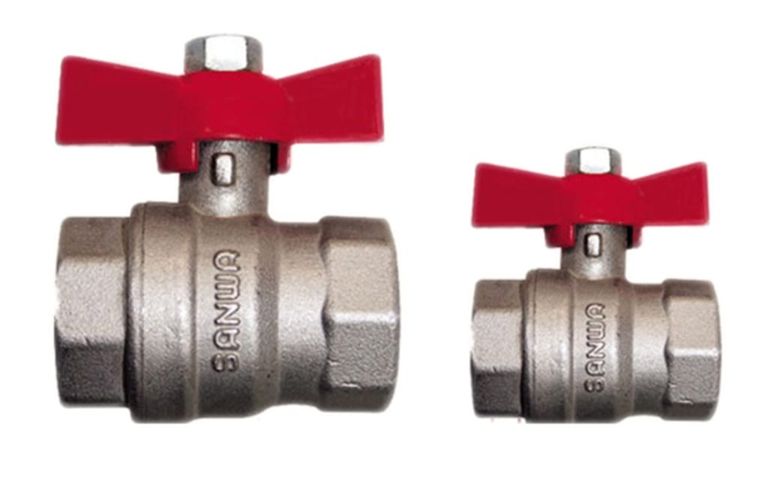

Nên chọn van bi tay bướm đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường sử dụng, đặc tính lưu chất và ngân sách đầu tư. Van bi tay bướm đồng thường phù hợp với hệ thống cấp nước dân dụng nhờ chi phí hợp lý và khả năng lắp đặt thuận tiện. Trong khi đó, van inox 304 hoặc 316 được ưu tiên tại những môi trường yêu cầu khả năng chống ăn mòn cao hơn, với điều kiện vật liệu tương thích với lưu chất.

Van bi tay bướm có sử dụng được cho hệ thống nước nóng không?

Van bi tay bướm có thể sử dụng trong hệ thống nước nóng nếu vật liệu thân van, bi van và gioăng làm kín đáp ứng điều kiện nhiệt độ, áp suất làm việc. Người dùng cần kiểm tra thông số kỹ thuật do nhà sản xuất công bố, đặc biệt là giới hạn nhiệt độ và áp suất cho phép, trước khi lắp đặt.

Khi nào nên sử dụng van bi tay bướm thay cho van bi tay gạt?

Van bi tay bướm phù hợp với những vị trí lắp đặt có không gian hạn chế, đường ống kích thước nhỏ và yêu cầu thao tác đóng mở đơn giản. Ngược lại, van bi tay gạt thường thuận tiện hơn khi cần tạo mô-men xoắn lớn để vận hành. Việc lựa chọn cần căn cứ vào kích thước van, điều kiện lắp đặt và lực thao tác cần thiết để đảm bảo sử dụng hiệu quả.

Van bi tay bướm là thiết bị đóng mở dòng chảy có cấu tạo đơn giản, vận hành linh hoạt và phù hợp với nhiều hệ thống đường ống. Hy vọng những thông tin về cấu tạo, nguyên lý hoạt động và cách lựa chọn trong bài viết đã giúp bạn hiểu rõ hơn về loại van này, từ đó lựa chọn và sử dụng sản phẩm phù hợp với nhu cầu thực tế.
