Van bướm lệch tâm ba: Cấu tạo, nguyên lý và ứng dụng

Van bướm lệch tâm ba là dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống yêu cầu độ kín cao, khả năng chịu áp lực tốt và vận hành ổn định trong môi trường khắc nghiệt. Với thiết kế lệch tâm đặc biệt, loại van này giúp giảm ma sát khi đóng mở, hạn chế rò rỉ và nâng cao tuổi thọ sử dụng.

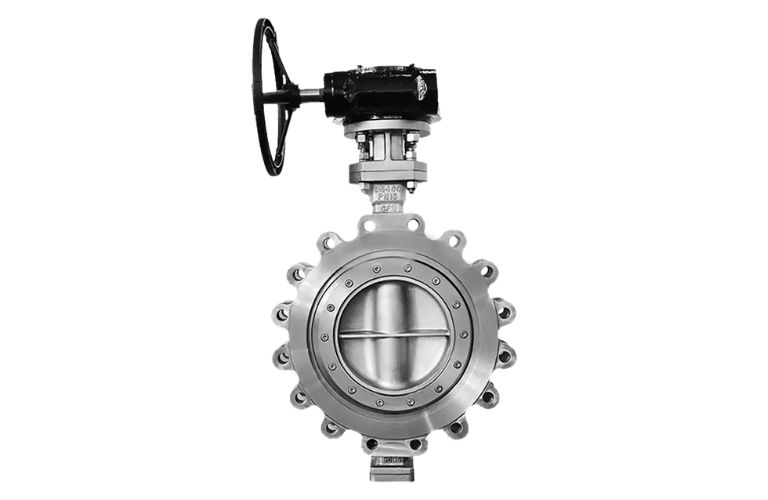

Van bướm lệch tâm ba là gì?

Van bướm lệch tâm ba (triple offset butterfly valve) là dòng van bướm công nghiệp có ba điểm lệch tâm trong kết cấu, giúp đĩa van đóng mở mà không cọ xát vào bề mặt làm kín. Khác với van bướm đồng tâm thông thường, dòng van này không để đĩa van ma sát liên tục với vòng làm kín trong suốt quá trình vận hành, nhờ đó hạn chế mài mòn và kéo dài tuổi thọ sử dụng.

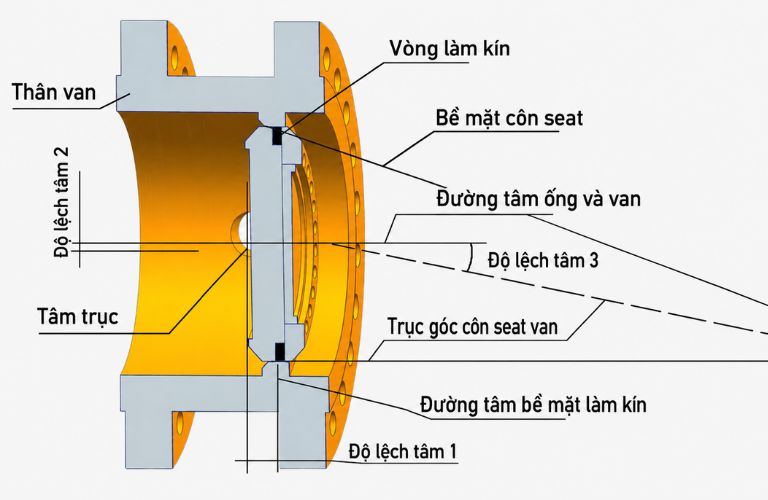

Điểm đặc trưng của van bướm lệch tâm ba nằm ở cấu trúc lệch tâm đặc biệt, cụ thể là:

• Lệch tâm 1: tâm trục van lệch khỏi tâm đĩa van/bề mặt làm kín, giúp giảm hiện tượng chèn ép giữa đĩa và seat vốn gặp phải ở van bướm đồng tâm.
• Lệch tâm 2: tâm trục van lệch khỏi tâm đường ống (bore), giúp đĩa van tách khỏi seat ngay từ những độ mở đầu tiên, giảm ma sát trong suốt quá trình quay 90°.
• Lệch tâm 3: bề mặt làm kín được gia công theo dạng côn (cone) với trục côn lệch khỏi trục van, tạo ra chuyển động dạng cam (cam action) — nhờ đó đĩa van chỉ tiếp xúc thật sự với seat ở những độ cuối cùng khi đóng hoàn toàn, còn lại toàn bộ hành trình là hoàn toàn không ma sát.

Nhờ cơ chế ba lệch tâm này, van dùng seal kim loại thay vì cao su, đạt tiêu chuẩn kín khít API 598 Class VI (bubble-tight, zero leakage), phù hợp dùng trong các hệ thống áp suất cao, nhiệt độ cao hoặc môi trường làm việc khắc nghiệt như: hơi nóng, dầu khí, hóa chất, nhiệt điện, luyện kim và xử lý nước công nghiệp. Đây là lựa chọn phù hợp cho những hệ thống yêu cầu độ an toàn, độ kín và độ ổn định cao trong thời gian dài.

ĐỌC NGAY: Van bướm lệch tâm kép: Cấu tạo và nguyên lý hoạt động

Cấu tạo của van bướm lệch tâm ba

Van bướm lệch tâm ba được thiết kế với nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo khả năng đóng mở ổn định, làm kín tốt và chịu được điều kiện vận hành khắc nghiệt. So với các dòng van bướm thông thường, cấu tạo của dòng van này có sự tối ưu rõ rệt ở vị trí trục, đĩa van và bề mặt làm kín, giúp hạn chế ma sát, giảm mài mòn và nâng cao tuổi thọ sử dụng.

Thân van

Thân van là bộ phận bao bọc bên ngoài, có nhiệm vụ cố định toàn bộ kết cấu van và kết nối trực tiếp với hệ thống đường ống. Tùy vào môi trường làm việc, thân van có thể được chế tạo từ gang, thép carbon, inox hoặc hợp kim chịu nhiệt, chịu áp cao. Đây là bộ phận cần có độ bền cơ học tốt để đảm bảo van hoạt động an toàn trong các hệ thống công nghiệp có lưu lượng và áp suất lớn.

Đĩa van

Đĩa van là bộ phận trực tiếp tiếp xúc với dòng lưu chất, có chức năng đóng, mở hoặc điều tiết dòng chảy trong đường ống. Ở van bướm lệch tâm ba, đĩa van được thiết kế lệch tâm so với trục và bề mặt làm kín, giúp đĩa nhanh chóng tách khỏi seat khi mở van. Nhờ đó, quá trình vận hành diễn ra nhẹ hơn, giảm tình trạng cọ xát liên tục và hạn chế hao mòn trong thời gian dài sử dụng.

Trục van

Trục van giữ vai trò truyền lực từ bộ điều khiển đến đĩa van. Khi người vận hành xoay tay quay, tay gạt hoặc khi bộ điều khiển tự động hoạt động, trục van sẽ làm đĩa van xoay theo góc nhất định để đóng hoặc mở dòng chảy. Với van bướm lệch tâm ba, trục thường được chế tạo từ vật liệu có độ cứng cao, chống ăn mòn tốt nhằm đảm bảo khả năng vận hành ổn định trong môi trường áp suất cao, nhiệt độ cao hoặc lưu chất có tính ăn mòn.

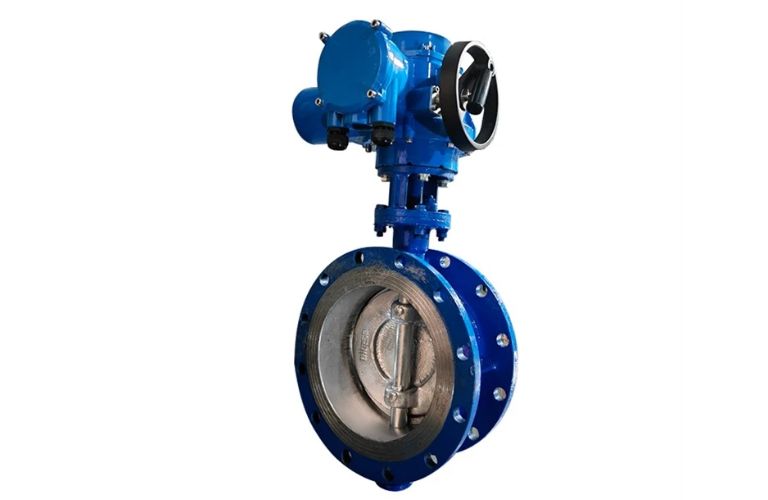

Vòng làm kín và seat van

Vòng làm kín hay seat van là bộ phận quan trọng quyết định khả năng chống rò rỉ của van. Ở dòng van bướm lệch tâm ba, seat có thể được làm từ kim loại, inox, hợp kim hoặc vật liệu chuyên dụng tùy theo yêu cầu kỹ thuật của hệ thống. Khi van đóng hoàn toàn, đĩa van ép chặt vào bề mặt seat theo một góc tiếp xúc chính xác, tạo độ kín cao và giúp hạn chế thất thoát lưu chất.

Bộ phận làm kín trục

Ngoài seat van, van còn có bộ phận làm kín quanh trục nhằm ngăn lưu chất rò rỉ ra bên ngoài trong quá trình vận hành. Bộ phận này thường bao gồm gioăng, vòng chèn hoặc packing được bố trí tại vị trí cổ van. Đây là chi tiết tuy nhỏ nhưng ảnh hưởng trực tiếp đến độ an toàn, độ kín và hiệu quả làm việc của toàn bộ hệ thống.

Bộ điều khiển van

Bộ điều khiển là bộ phận giúp người dùng đóng mở van theo nhu cầu sử dụng. Van bướm lệch tâm ba có thể vận hành bằng tay gạt, tay quay hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén. Với các hệ thống lớn, yêu cầu vận hành tự động hoặc điều khiển từ xa, van thường được lắp thêm actuator điện hoặc khí nén để nâng cao độ chính xác, tiết kiệm nhân công và tăng hiệu quả quản lý hệ thống.

Nhìn chung, cấu tạo của van bướm lệch tâm ba được thiết kế theo hướng bền chắc, kín khít và tối ưu ma sát trong quá trình đóng mở. Sự kết hợp giữa thân van chịu lực tốt, đĩa van lệch tâm, seat làm kín chính xác và bộ điều khiển phù hợp giúp dòng van này đáp ứng hiệu quả các hệ thống công nghiệp yêu cầu độ ổn định cao.

Nguyên lý hoạt động của van bướm lệch tâm ba

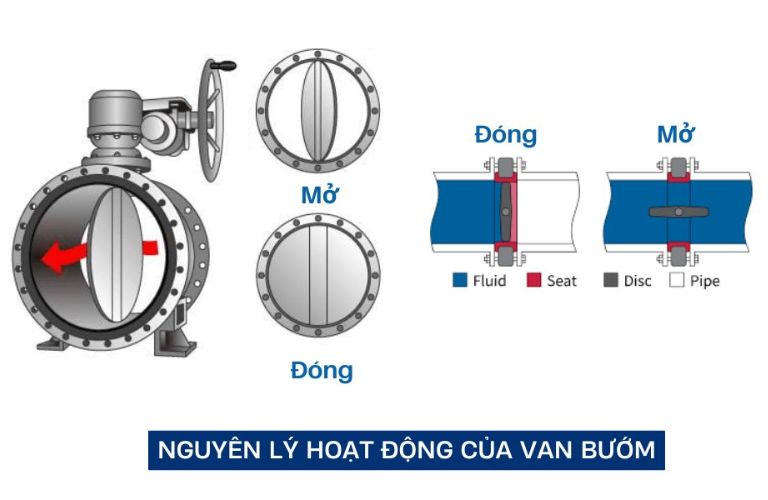

Van bướm lệch tâm ba hoạt động dựa trên chuyển động quay của trục van và đĩa van để đóng, mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống. Khi bộ điều khiển tác động lực lên trục van, đĩa van sẽ xoay quanh trục theo một góc nhất định. Ở trạng thái mở hoàn toàn, đĩa van thường nằm gần song song với hướng dòng chảy, giúp lưu chất đi qua dễ dàng và giảm tổn thất áp suất trong đường ống.

Điểm khác biệt quan trọng của van bướm lệch tâm ba nằm ở cơ chế lệch tâm đặc biệt giữa trục van, đĩa van và bề mặt làm kín.

• Khi van mở

Khi van bắt đầu mở, đĩa van nhanh chóng tách khỏi vòng làm kín nhờ thiết kế lệch tâm ba. Cơ chế này giúp giảm tối đa ma sát giữa đĩa van và seat, từ đó hạn chế mài mòn trong quá trình vận hành.

Ở trạng thái mở hoàn toàn, đĩa van nằm gần song song với hướng dòng chảy. Lúc này, lưu chất có thể đi qua dễ dàng, giúp giảm tổn thất áp suất và duy trì lưu lượng ổn định trong hệ thống.

• Khi van đóng

Khi van đóng, đĩa van xoay về vị trí vuông góc với dòng chảy và ép chặt vào vòng làm kín theo một góc tiếp xúc được tính toán chính xác. Cơ chế này giúp tạo lực ép đều trên bề mặt seat, từ đó hạn chế rò rỉ lưu chất và đảm bảo khả năng đóng kín tốt hơn. Với thiết kế lệch tâm ba, van có thể đáp ứng các hệ thống yêu cầu độ kín cao, đặc biệt trong môi trường áp suất lớn, nhiệt độ cao hoặc lưu chất có tính ăn mòn.

Ngoài chức năng đóng mở hoàn toàn, van bướm lệch tâm ba cũng có thể được sử dụng để điều tiết lưu lượng trong một số hệ thống phù hợp. Tùy vào nhu cầu vận hành, van có thể kết hợp với tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén để nâng cao độ chính xác, rút ngắn thời gian thao tác và hỗ trợ tự động hóa quy trình sản xuất.

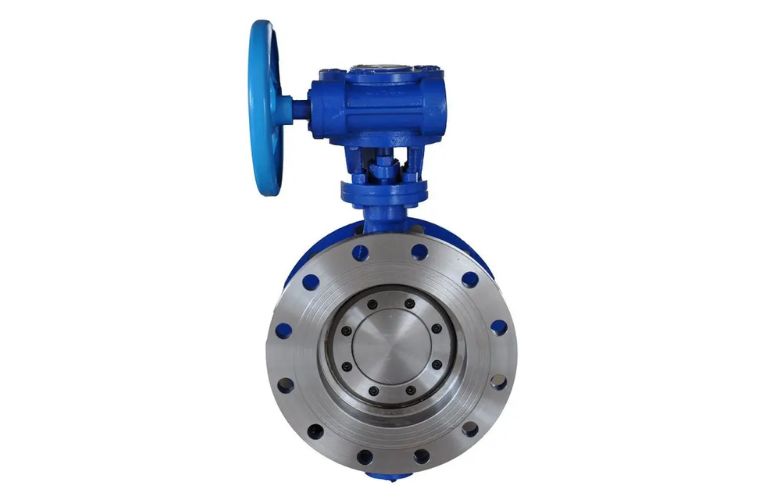

Ưu điểm nổi bật của van bướm lệch tâm ba

Nhờ thiết kế lệch tâm đặc biệt và khả năng vận hành ổn định, van bướm lệch tâm ba mang lại nhiều ưu điểm nổi bật cho các hệ thống đường ống công nghiệp, đặc biệt trong môi trường yêu cầu độ kín, độ bền và độ an toàn cao.

• Khả năng làm kín cao: Van bướm lệch tâm ba được đánh giá cao nhờ khả năng làm kín tốt, giúp hạn chế tối đa tình trạng rò rỉ lưu chất trong quá trình vận hành. Khi van đóng, đĩa van ép chặt vào vòng seat theo góc tiếp xúc chính xác, tạo độ kín ổn định ngay cả trong những hệ thống có áp suất lớn hoặc yêu cầu kiểm soát lưu chất nghiêm ngặt.
• Giảm ma sát, hạn chế mài mòn: Nhờ thiết kế lệch tâm ba, đĩa van nhanh chóng tách khỏi vòng làm kín khi mở và chỉ tiếp xúc chặt với seat ở giai đoạn đóng kín cuối cùng. Cơ chế này giúp giảm ma sát trong quá trình đóng mở, hạn chế hao mòn bề mặt làm kín và kéo dài tuổi thọ cho van.
• Chịu được áp suất và nhiệt độ cao: Van bướm lệch tâm ba thường được chế tạo từ các vật liệu có độ bền tốt như thép carbon, inox hoặc hợp kim chuyên dụng, nhờ đó có thể làm việc ổn định trong môi trường áp suất cao, nhiệt độ lớn hoặc điều kiện vận hành khắc nghiệt. Đây là ưu điểm giúp dòng van này được ứng dụng nhiều trong hệ thống hơi nóng, dầu khí, hóa chất, nhiệt điện và công nghiệp nặng.
• Vận hành ổn định và linh hoạt: Dòng van này có thể sử dụng tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén tùy theo nhu cầu vận hành của từng hệ thống. Khả năng kết hợp với các bộ điều khiển tự động giúp van đóng mở chính xác, thao tác nhanh hơn và thuận tiện cho việc quản lý trong các dây chuyền công nghiệp hiện đại.
• Tuổi thọ sử dụng lâu dài: Với cơ chế giảm ma sát và kết cấu làm kín bền chắc, van bướm lệch tâm ba có khả năng duy trì hiệu quả làm việc ổn định trong thời gian dài. Khi được lựa chọn đúng thông số kỹ thuật và lắp đặt đúng cách, van giúp giảm chi phí bảo trì, hạn chế sự cố rò rỉ và giảm thời gian dừng hệ thống.
• Phù hợp với nhiều loại lưu chất: Van bướm lệch tâm ba có thể sử dụng cho nhiều môi trường khác nhau như nước, hơi nóng, khí, dầu, hóa chất hoặc nước thải công nghiệp. Tùy vào đặc tính lưu chất, người dùng có thể lựa chọn vật liệu thân van, đĩa van và seat phù hợp để đảm bảo độ bền, độ kín và hiệu quả vận hành.

Hạn chế của van bướm lệch tâm ba

Bên cạnh những ưu điểm về độ kín, độ bền và khả năng vận hành ổn định, van bướm lệch tâm ba vẫn có một số hạn chế nhất định mà người dùng cần cân nhắc trước khi lựa chọn cho hệ thống.

• Chi phí đầu tư ban đầu cao: Do có thiết kế phức tạp hơn van bướm đồng tâm hoặc van bướm lệch tâm đôi, van bướm lệch tâm ba thường có giá thành cao hơn. Đặc biệt, các dòng van sử dụng vật liệu inox, hợp kim chịu nhiệt hoặc tích hợp bộ điều khiển điện, khí nén sẽ có chi phí đầu tư lớn hơn so với van vận hành thủ công thông thường.
• Yêu cầu lựa chọn đúng thông số kỹ thuật: Để van hoạt động hiệu quả, người dùng cần xác định chính xác các yếu tố như kích thước đường ống, áp suất làm việc, nhiệt độ, loại lưu chất, kiểu kết nối và vật liệu chế tạo. Nếu chọn sai thông số, van có thể không đảm bảo độ kín, nhanh mài mòn hoặc không đáp ứng được điều kiện vận hành thực tế.
• Đòi hỏi lắp đặt đúng kỹ thuật: Van bướm lệch tâm ba cần được lắp đặt đúng tiêu chuẩn để đảm bảo khả năng đóng mở và làm kín ổn định. Việc siết mặt bích không đều, lắp sai chiều dòng chảy hoặc để cặn bẩn trong đường ống có thể ảnh hưởng đến seat, đĩa van và hiệu quả vận hành của toàn bộ hệ thống.
• Không phải hệ thống nào cũng cần sử dụng: Với các hệ thống nước sạch thông thường, áp suất thấp hoặc môi trường làm việc không quá khắc nghiệt, việc sử dụng van bướm lệch tâm ba có thể chưa thật sự cần thiết. Trong trường hợp này, các dòng van bướm đồng tâm hoặc van bướm lệch tâm đôi có thể đáp ứng tốt nhu cầu vận hành với chi phí tiết kiệm hơn.
• Cần bảo trì và kiểm tra định kỳ: Mặc dù có độ bền cao, van bướm lệch tâm ba vẫn cần được kiểm tra định kỳ để đảm bảo seat, trục van, bộ làm kín và bộ điều khiển luôn hoạt động ổn định. Đặc biệt trong môi trường nhiệt độ cao, hóa chất hoặc lưu chất có cặn, việc bảo trì đúng lịch sẽ giúp hạn chế rò rỉ và kéo dài tuổi thọ cho van.

Ứng dụng của van bướm lệch tâm ba trong thực tế

Nhờ khả năng làm kín tốt, chịu áp suất cao, chịu nhiệt ổn định và hạn chế mài mòn trong quá trình vận hành, van bướm lệch tâm ba được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Dòng van này đặc biệt phù hợp với những môi trường làm việc khắc nghiệt, yêu cầu thiết bị đóng mở bền bỉ, an toàn và kiểm soát lưu chất hiệu quả.

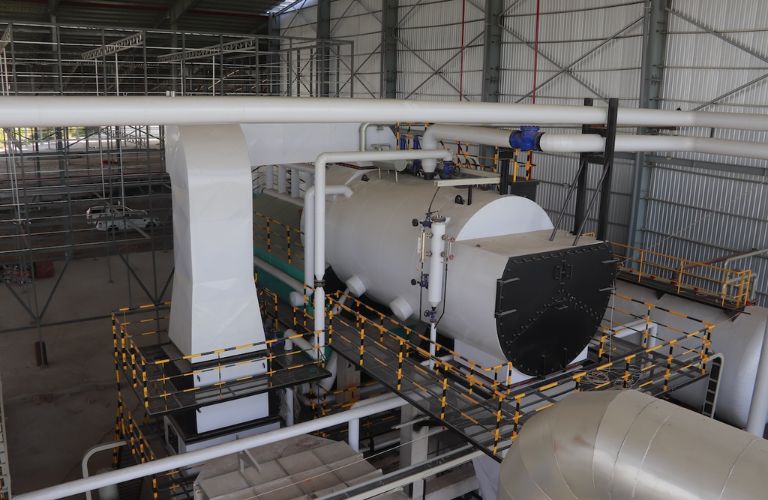

• Hệ thống hơi nóng và lò hơi

Van bướm lệch tâm ba thường được lắp đặt trong các đường ống hơi nóng, hệ thống lò hơi, nhà máy nhiệt điện và các dây chuyền sử dụng nhiệt độ cao. Với thiết kế làm kín chắc chắn và vật liệu chịu nhiệt tốt, van giúp kiểm soát dòng hơi ổn định, hạn chế rò rỉ và đảm bảo an toàn cho toàn bộ hệ thống.

• Ngành dầu khí và hóa chất

Trong các hệ thống dẫn dầu, khí, dung môi hoặc hóa chất công nghiệp, van bướm lệch tâm ba được ưu tiên nhờ khả năng chịu áp lực, chịu ăn mòn và vận hành ổn định. Tùy vào đặc tính lưu chất, van có thể được chế tạo từ inox, thép hợp kim hoặc vật liệu chuyên dụng để đáp ứng yêu cầu kỹ thuật khắt khe.

• Nhà máy nhiệt điện và năng lượng

Trong lĩnh vực năng lượng, dòng van này thường xuất hiện ở các hệ thống đường ống hơi, nước làm mát, khí nén hoặc các tuyến ống phụ trợ có yêu cầu vận hành liên tục. Van bướm lệch tâm ba giúp đảm bảo khả năng kiểm soát dòng lưu chất chính xác, giảm nguy cơ rò rỉ và hạn chế sự cố trong quá trình sản xuất.

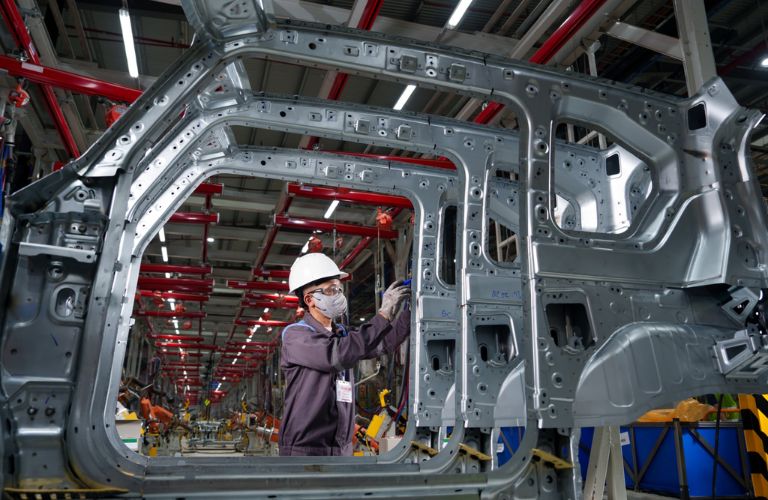

• Ngành luyện kim, xi măng và khai khoáng

Các ngành công nghiệp nặng như luyện kim, xi măng, khai khoáng thường có môi trường vận hành nhiều bụi, nhiệt độ cao hoặc áp suất lớn. Với kết cấu chắc chắn, khả năng chịu mài mòn tốt và tuổi thọ cao, van bướm lệch tâm ba là lựa chọn phù hợp cho các hệ thống cần làm việc liên tục trong điều kiện khắc nghiệt.

• Ngành giấy, thực phẩm và sản xuất công nghiệp

Trong một số dây chuyền sản xuất giấy, đồ uống hoặc các ngành chế biến, van bướm lệch tâm ba được dùng để kiểm soát dòng nước, hơi, khí hoặc các lưu chất phụ trợ. Khi lựa chọn đúng vật liệu và tiêu chuẩn phù hợp, van có thể đáp ứng yêu cầu về độ kín, độ sạch và tính ổn định trong quá trình vận hành.

Cách lựa chọn van bướm lệch tâm ba phù hợp

Để van bướm lệch tâm ba hoạt động ổn định, bền bỉ và đáp ứng đúng yêu cầu của hệ thống, người dùng cần xem xét kỹ các yếu tố kỹ thuật trước khi lựa chọn. Việc chọn đúng loại van không chỉ giúp đảm bảo độ kín và an toàn vận hành mà còn hạn chế hư hỏng, giảm chi phí bảo trì trong quá trình sử dụng.

• Xác định rõ môi trường lưu chất

Trước tiên, cần biết van sẽ sử dụng cho nước, hơi nóng, khí nén, dầu, hóa chất hay nước thải công nghiệp. Mỗi loại lưu chất có đặc tính khác nhau về nhiệt độ, áp suất, độ ăn mòn và độ sạch, vì vậy việc xác định đúng môi trường làm việc sẽ giúp lựa chọn vật liệu thân van, đĩa van và seat phù hợp.

• Kiểm tra áp suất và nhiệt độ làm việc

Van bướm lệch tâm ba thường được dùng trong các hệ thống có điều kiện vận hành khắt khe, tuy nhiên mỗi model sẽ có giới hạn áp suất và nhiệt độ riêng. Người dùng cần đối chiếu thông số kỹ thuật của van với áp suất, nhiệt độ thực tế của hệ thống để tránh tình trạng quá tải, rò rỉ hoặc giảm tuổi thọ thiết bị.

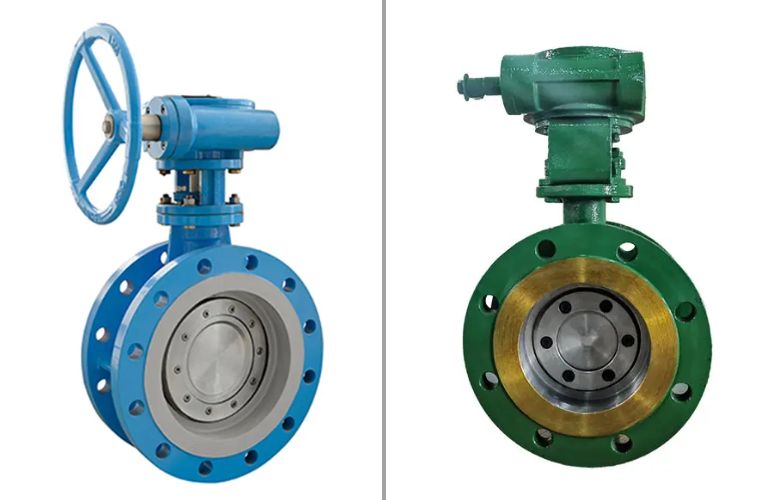

• Lựa chọn vật liệu chế tạo phù hợp

Vật liệu của thân van, đĩa van, trục van và vòng làm kín ảnh hưởng trực tiếp đến độ bền cũng như khả năng chống ăn mòn. Với môi trường nước thông thường có thể dùng gang hoặc thép carbon, trong khi hệ thống hóa chất, hơi nóng, dầu khí hoặc môi trường ăn mòn nên ưu tiên inox, thép hợp kim hoặc vật liệu chuyên dụng có khả năng chịu nhiệt, chịu áp tốt.

• Chọn đúng kích thước và tiêu chuẩn kết nối

Kích thước van cần tương thích với đường kính đường ống để đảm bảo lưu lượng và hiệu quả vận hành. Ngoài ra, cần kiểm tra tiêu chuẩn kết nối như mặt bích, wafer, lug hoặc hàn, đồng thời đối chiếu với các tiêu chuẩn phổ biến như JIS, DIN, ANSI để tránh sai lệch khi lắp đặt.

• Cân nhắc phương thức điều khiển

Tùy theo quy mô hệ thống và tần suất vận hành, người dùng có thể chọn van điều khiển bằng tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén. Với hệ thống nhỏ, vận hành không thường xuyên, tay quay có thể là lựa chọn tiết kiệm. Ngược lại, các dây chuyền sản xuất tự động hoặc hệ thống cần điều khiển từ xa nên ưu tiên bộ điều khiển điện hoặc khí nén.

• Ưu tiên sản phẩm có nguồn gốc rõ ràng

Khi lựa chọn van bướm lệch tâm ba, nên ưu tiên sản phẩm có thương hiệu uy tín, đầy đủ chứng từ, thông số kỹ thuật minh bạch và chính sách bảo hành rõ ràng. Điều này giúp người dùng yên tâm hơn về chất lượng sản phẩm, đồng thời thuận tiện trong quá trình nghiệm thu, bảo trì và thay thế linh kiện khi cần thiết.

• Tham khảo tư vấn từ đơn vị chuyên môn

Nếu hệ thống có yêu cầu kỹ thuật cao hoặc làm việc trong môi trường đặc biệt, người dùng nên trao đổi với nhà cung cấp có kinh nghiệm để được tư vấn đúng loại van. Việc được hỗ trợ từ đầu sẽ giúp hạn chế chọn sai thông số, tối ưu chi phí đầu tư và đảm bảo van vận hành hiệu quả trong thực tế.

Van bướm lệch tâm ba là lựa chọn phù hợp cho những hệ thống đường ống yêu cầu độ kín cao, khả năng chịu áp lực tốt và vận hành ổn định trong điều kiện khắc nghiệt. Với cấu tạo tối ưu, nguyên lý hoạt động hạn chế ma sát và ứng dụng linh hoạt trong nhiều ngành công nghiệp, dòng van này giúp nâng cao hiệu quả kiểm soát lưu chất và giảm rủi ro trong quá trình vận hành. Để đạt hiệu quả sử dụng lâu dài, người dùng nên lựa chọn van đúng thông số kỹ thuật, đúng vật liệu và mua tại đơn vị cung cấp uy tín.
