Van bướm lệch tâm kép: Cấu tạo và nguyên lý hoạt động

Van bướm lệch tâm kép là dòng van công nghiệp được cải tiến nhằm nâng cao độ kín, giảm ma sát và tăng tuổi thọ khi vận hành trong hệ thống đường ống. Với thiết kế trục lệch tâm đặc biệt, loại van này phù hợp cho nhiều ứng dụng cần đóng mở ổn định, kiểm soát dòng chảy hiệu quả và hạn chế rò rỉ trong quá trình sử dụng.

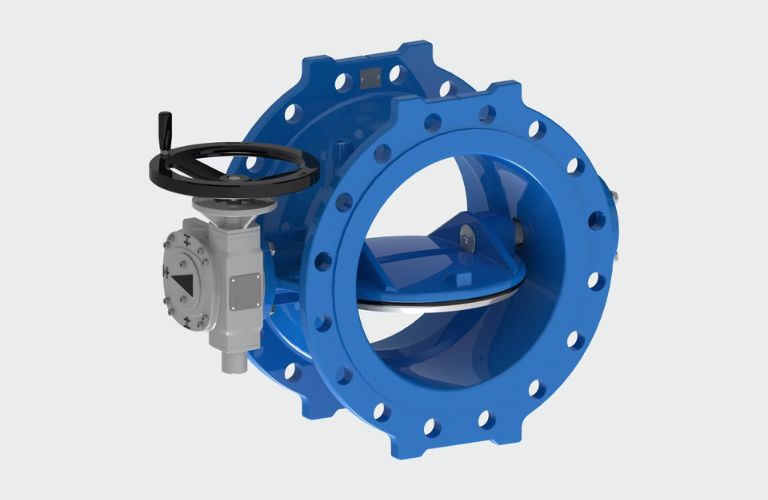

Van bướm lệch tâm kép là gì?

Van bướm lệch tâm kép là loại van bướm có thiết kế trục van lệch khỏi tâm đĩa van và tâm đường ống theo hai hướng khác nhau. Nhờ cấu tạo này, đĩa van không ma sát liên tục với gioăng làm kín trong suốt quá trình đóng mở, mà chỉ tiếp xúc chặt ở giai đoạn cuối khi van đóng hoàn toàn.

So với van bướm đồng tâm thông thường, van bướm lệch tâm kép có khả năng làm kín tốt hơn, vận hành nhẹ hơn và hạn chế mài mòn seat hiệu quả. Vì vậy, loại van này thường được sử dụng trong các hệ thống đường ống công nghiệp cần độ bền cao, đóng mở thường xuyên, kiểm soát lưu lượng ổn định và giảm nguy cơ rò rỉ lưu chất.

Đặc điểm thiết kế của van bướm lệch tâm kép

Van bướm lệch tâm kép được thiết kế với trục van đặt lệch khỏi tâm đĩa van và lệch khỏi tâm thân van. Cấu trúc hai điểm lệch tâm này giúp đĩa van nhanh chóng tách khỏi bề mặt gioăng làm kín ngay khi bắt đầu mở, từ đó giảm đáng kể ma sát trong quá trình vận hành.

Điểm nổi bật của thiết kế này là đĩa van chỉ tiếp xúc mạnh với seat ở giai đoạn cuối khi đóng van. Nhờ vậy, gioăng làm kín ít bị mài mòn hơn so với van bướm đồng tâm, đồng thời giúp van duy trì độ kín ổn định sau thời gian dài sử dụng.

Ngoài ra, van bướm lệch tâm kép thường có kết cấu chắc chắn, chịu áp lực tốt và phù hợp với nhiều kiểu điều khiển như tay quay, điều khiển điện hoặc khí nén. Đây là lựa chọn thích hợp cho các hệ thống đường ống cần đóng mở thường xuyên, lưu lượng lớn và yêu cầu độ bền cao.

Cấu tạo của van bướm lệch tâm kép

Van bướm lệch tâm kép được cấu thành từ nhiều bộ phận cơ khí liên kết chặt chẽ với nhau, giúp van thực hiện nhiệm vụ đóng, mở và điều tiết dòng chảy trong hệ thống đường ống. So với van bướm đồng tâm, điểm khác biệt quan trọng của dòng van này nằm ở thiết kế trục và đĩa van lệch tâm, nhờ đó giảm ma sát với bộ phận làm kín, tăng độ bền và cải thiện khả năng chống rò rỉ khi vận hành.

Về cơ bản, van bướm lệch tâm kép gồm các bộ phận chính như thân van, đĩa van, trục van, gioăng làm kín, bộ phận điều khiển và các chi tiết phụ trợ đi kèm. Mỗi bộ phận đảm nhận một chức năng riêng nhưng đều ảnh hưởng trực tiếp đến độ kín, độ bền và hiệu quả làm việc của van.

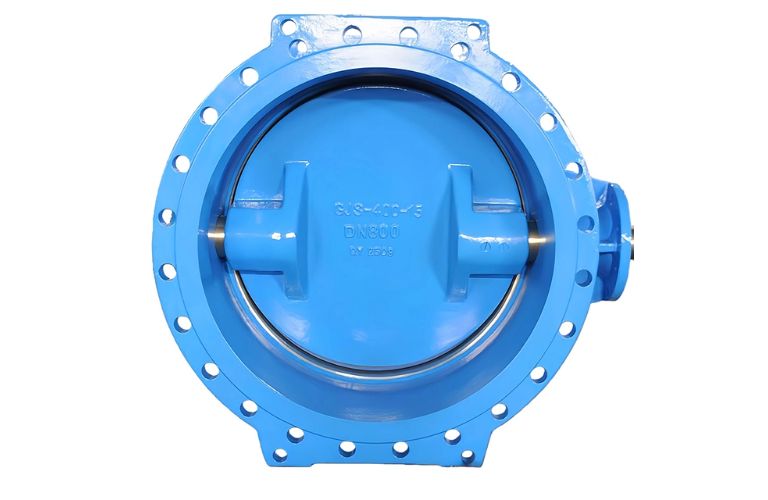

Thân van

Thân van là bộ phận bao ngoài, đóng vai trò như khung chịu lực chính của toàn bộ van. Bộ phận này được lắp trực tiếp vào hệ thống đường ống, có nhiệm vụ giữ cố định các chi tiết bên trong và chịu áp lực từ lưu chất trong quá trình vận hành.

Tùy vào điều kiện sử dụng, thân van bướm lệch tâm kép có thể được chế tạo từ gang, gang dẻo, thép carbon, inox hoặc hợp kim chuyên dụng. Với môi trường nước sạch, nước thải hoặc hệ thống HVAC, thân gang hoặc gang dẻo thường được sử dụng phổ biến. Trong khi đó, các hệ thống có lưu chất ăn mòn, nhiệt độ cao hoặc yêu cầu vệ sinh nghiêm ngặt thường ưu tiên thân inox hoặc thép phủ bảo vệ.

Thân van cũng được thiết kế với nhiều kiểu kết nối khác nhau như wafer, lug hoặc mặt bích. Kiểu kết nối mặt bích thường được dùng cho hệ thống áp lực lớn, đường ống kích thước lớn hoặc những vị trí yêu cầu độ chắc chắn cao khi lắp đặt.

Đĩa van

Đĩa van là bộ phận nằm bên trong thân van, trực tiếp tiếp xúc với dòng chảy và quyết định trạng thái đóng, mở của van. Khi van đóng, đĩa van nằm chắn ngang tiết diện đường ống để ngăn lưu chất đi qua. Khi van mở, đĩa xoay theo góc điều khiển, cho phép dòng chảy lưu thông qua thân van.

Ở van bướm lệch tâm kép, đĩa van được thiết kế lệch so với trục quay nhằm giảm diện tích ma sát với gioăng làm kín. Nhờ đó, khi bắt đầu mở van, đĩa nhanh chóng tách khỏi seat thay vì cọ xát liên tục trong suốt hành trình. Cơ chế này giúp hạn chế mài mòn, giảm lực vận hành và tăng tuổi thọ cho bộ phận làm kín.

Vật liệu chế tạo đĩa van thường từ những vật liệu sau:

• Inox
• Thép carbon
• Gang phủ epoxy
• Hợp kim chống ăn mòn.

Việc lựa chọn vật liệu đĩa van cần dựa trên đặc tính lưu chất, nhiệt độ, áp suất và mức độ ăn mòn của môi trường làm việc.

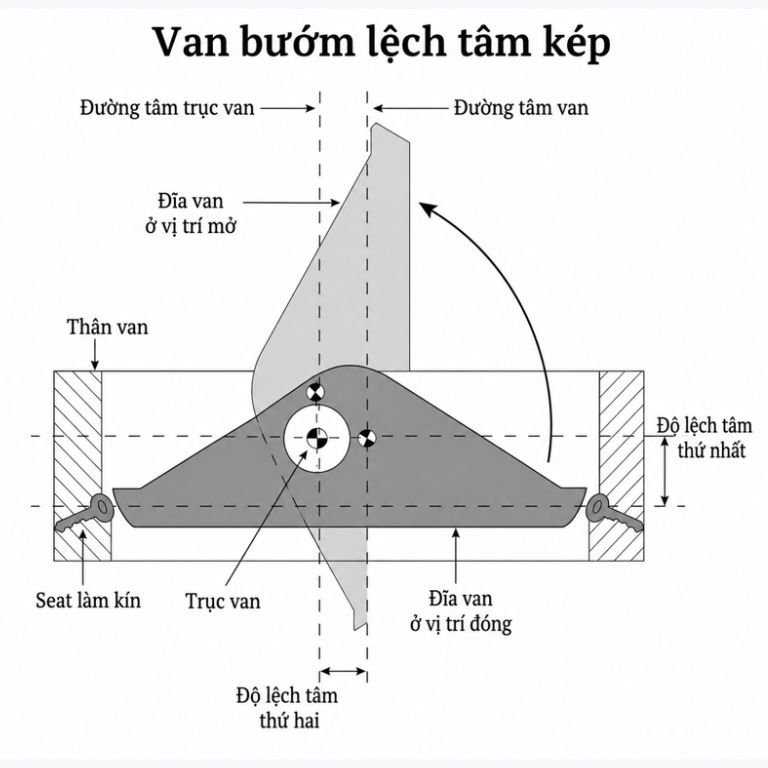

Trục van

Trục van là chi tiết truyền lực từ bộ phận điều khiển đến đĩa van. Khi người vận hành xoay tay quay, hoặc khi bộ điều khiển điện/khí nén hoạt động, mô-men xoắn sẽ được truyền qua trục để làm đĩa van xoay theo góc mong muốn.

Điểm đặc trưng của van bướm lệch tâm kép nằm ở vị trí lắp đặt trục. Trục van không đi qua chính giữa đĩa van như van bướm đồng tâm, mà được bố trí lệch khỏi tâm đĩa và lệch khỏi tâm đường ống. Thiết kế hai độ lệch này giúp đĩa van rời khỏi bề mặt làm kín nhanh hơn khi mở và chỉ ép chặt vào seat ở giai đoạn cuối khi đóng.

Nhờ cấu tạo này, trục van không chỉ đảm nhận nhiệm vụ truyền động mà còn góp phần quan trọng trong việc giảm ma sát, giảm mô-men vận hành và nâng cao khả năng làm kín của van. Trục thường được làm từ inox hoặc thép hợp kim có độ cứng cao để chịu lực tốt, hạn chế biến dạng trong quá trình sử dụng lâu dài.

Gioăng làm kín / Seat

Gioăng làm kín, còn gọi là seat, là bộ phận tiếp xúc với mép đĩa van khi van ở trạng thái đóng. Chức năng chính của seat là tạo bề mặt kín, ngăn lưu chất rò rỉ qua khe hở giữa đĩa van và thân van.

Ở van bướm lệch tâm kép, seat ít bị ma sát hơn so với van bướm đồng tâm do đĩa van không cọ sát liên tục trong suốt quá trình đóng mở. Đĩa chỉ tiếp xúc và ép chặt vào seat ở cuối hành trình đóng, giúp bề mặt làm kín bền hơn, ít bị chai cứng, biến dạng hoặc mài mòn sớm.

Vật liệu seat thường được lựa chọn theo môi trường làm việc.

• EPDM phù hợp với nước sạch, nước thải và một số hệ thống thông dụng. NBR thường dùng cho môi trường có dầu hoặc lưu chất gốc dầu.
• PTFE có khả năng kháng hóa chất tốt hơn, thích hợp với những hệ thống có yêu cầu chống ăn mòn cao.

Việc chọn đúng vật liệu seat ảnh hưởng trực tiếp đến độ kín và tuổi thọ của van.

Bộ phận điều khiển

Bộ phận điều khiển có nhiệm vụ tạo lực để đóng, mở hoặc điều chỉnh góc mở của đĩa van. Tùy vào kích thước van, tần suất sử dụng và mức độ tự động hóa của hệ thống, van bướm lệch tâm kép có thể được trang bị tay gạt, tay quay hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén.

Với các van kích thước nhỏ, tay gạt thường được sử dụng vì thao tác nhanh và đơn giản. Với các van có kích thước lớn hơn, tay quay hộp số giúp giảm lực vận hành, giúp người dùng đóng mở van dễ dàng và kiểm soát góc mở chính xác hơn.

Trong các dây chuyền tự động, van thường được lắp thêm bộ điều khiển điện hoặc khí nén. Bộ điều khiển điện phù hợp với hệ thống cần đóng mở theo tín hiệu điều khiển từ tủ điện hoặc trung tâm điều khiển. Bộ điều khiển khí nén lại được ưu tiên trong các nhà máy cần tốc độ đóng mở nhanh, độ ổn định cao và khả năng vận hành liên tục.

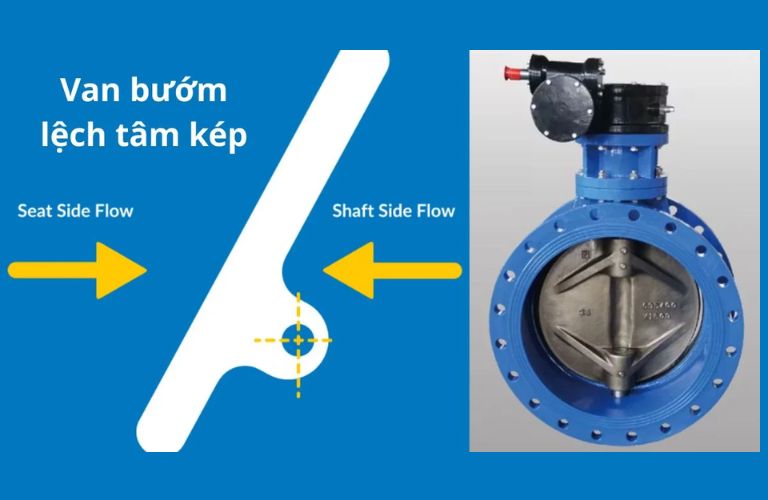

Vòng làm kín, bạc trục và các chi tiết phụ trợ

Ngoài các bộ phận chính, van bướm lệch tâm kép còn có nhiều chi tiết phụ trợ như vòng làm kín trục, bạc trục, bu lông, chốt định vị, vòng đệm và nắp chặn. Tuy không phải lúc nào cũng được nhắc đến nhiều, nhưng các chi tiết này đóng vai trò quan trọng trong việc duy trì độ ổn định và độ kín của van.

• Bạc trục giúp trục van xoay ổn định, hạn chế rung lắc và giảm mài mòn tại vị trí tiếp xúc giữa trục với thân van.
• Vòng làm kín trục có nhiệm vụ ngăn lưu chất rò rỉ ra ngoài theo đường trục.
• Bu lông, chốt và vòng đệm giúp liên kết các bộ phận chắc chắn, đảm bảo van làm việc an toàn trong điều kiện áp suất và lưu lượng thay đổi.

Nhìn chung, cấu tạo của van bướm lệch tâm kép được thiết kế nhằm tối ưu khả năng đóng mở, giảm ma sát và duy trì độ kín trong thời gian dài. Sự phối hợp giữa thân van chắc chắn, đĩa van lệch tâm, trục truyền động ổn định và seat làm kín phù hợp giúp dòng van này đáp ứng tốt các hệ thống công nghiệp yêu cầu độ bền, độ kín và hiệu suất vận hành cao.

Nguyên lý hoạt động của van bướm lệch tâm kép

Van bướm lệch tâm kép hoạt động dựa trên chuyển động xoay của đĩa van quanh trục. Khi người vận hành tác động lên tay quay, tay gạt hoặc bộ điều khiển tự động, lực truyền qua trục van sẽ làm đĩa van xoay để đóng, mở hoặc điều tiết lưu lượng lưu chất trong đường ống.

Điểm đặc biệt của van nằm ở thiết kế hai độ lệch tâm. Trục van được đặt lệch khỏi tâm đĩa van và lệch khỏi tâm đường ống, giúp đĩa van nhanh chóng tách khỏi bề mặt seat ngay khi bắt đầu mở. Nhờ đó, đĩa không cọ xát liên tục với gioăng làm kín trong toàn bộ hành trình, giúp giảm mài mòn và làm cho quá trình vận hành nhẹ hơn.

• Khi van ở trạng thái đóng: Đĩa van ép sát vào seat để ngăn dòng chảy đi qua. Lực ép này tạo ra bề mặt làm kín ổn định, hạn chế tình trạng rò rỉ lưu chất. Ở giai đoạn bắt đầu mở, đĩa van dịch chuyển theo quỹ đạo lệch tâm và nhanh chóng rời khỏi seat, sau đó tiếp tục xoay theo góc điều khiển.
• Khi đĩa van xoay một góc nhỏ: Van bắt đầu cho lưu chất đi qua với lưu lượng hạn chế.
• Khi đĩa xoay khoảng 90 độ: Tiết diện dòng chảy được mở gần như hoàn toàn, giúp lưu chất lưu thông qua đường ống với mức cản trở thấp. Người vận hành cũng có thể điều chỉnh đĩa van ở các góc mở trung gian để kiểm soát lưu lượng theo nhu cầu sử dụng.

Trong quá trình đóng van, đĩa van xoay ngược lại về vị trí ban đầu. Nhờ kết cấu lệch tâm kép, đĩa chỉ tiếp xúc mạnh với seat ở giai đoạn cuối của hành trình đóng. Cơ chế này vừa giúp đảm bảo độ kín, vừa hạn chế tình trạng ma sát kéo dài giữa đĩa van và gioăng làm kín, từ đó nâng cao tuổi thọ cho van và giảm chi phí bảo trì trong quá trình vận hành.

Ưu điểm của van bướm lệch tâm kép

Nhờ thiết kế trục lệch tâm theo hai phương, van bướm lệch tâm kép mang lại nhiều lợi thế trong quá trình vận hành so với van bướm đồng tâm thông thường. Dòng van này không chỉ giúp hệ thống đóng mở ổn định hơn mà còn cải thiện độ kín, giảm hao mòn và phù hợp với nhiều môi trường công nghiệp có yêu cầu kỹ thuật cao.

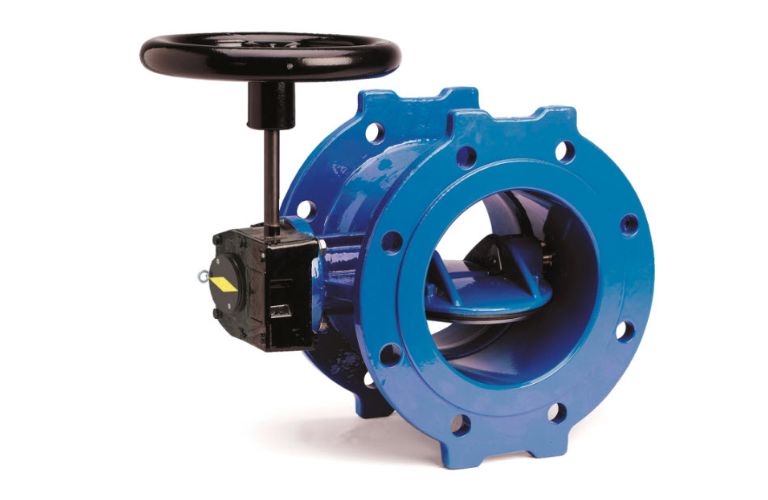

• Giảm ma sát khi đóng mở

Thiết kế lệch tâm kép giúp đĩa van nhanh chóng tách khỏi bề mặt seat ngay khi bắt đầu mở, thay vì cọ xát liên tục trong toàn bộ hành trình. Nhờ đó, van vận hành nhẹ hơn, hạn chế mài mòn gioăng làm kín và giảm nguy cơ kẹt van sau thời gian dài sử dụng.

• Độ kín tốt, hạn chế rò rỉ

Khi van đóng, đĩa van ép chặt vào seat ở giai đoạn cuối hành trình, tạo bề mặt làm kín ổn định và chắc chắn. Cơ chế này giúp van bướm lệch tâm kép kiểm soát dòng chảy hiệu quả hơn, hạn chế thất thoát lưu chất và phù hợp với các hệ thống cần độ kín cao.

• Tuổi thọ sử dụng cao

Do đĩa van và seat không ma sát liên tục, các bộ phận làm kín ít bị mài mòn, biến dạng hoặc chai cứng trong quá trình vận hành. Điều này giúp van duy trì hiệu suất ổn định lâu dài, đồng thời giảm tần suất bảo trì và chi phí thay thế linh kiện.

• Chịu áp lực tốt

Van bướm lệch tâm kép thường có thân van chắc chắn, trục truyền động bền và đĩa van được chế tạo từ vật liệu chịu lực tốt. Vì vậy, van có thể làm việc ổn định trong các hệ thống có áp suất trung bình đến cao, tùy theo tiêu chuẩn thiết kế và vật liệu sử dụng.

• Phù hợp với nhiều môi trường làm việc

Van bướm lệch tâm kép có thể được sản xuất từ gang, thép carbon, inox hoặc hợp kim chuyên dụng, kết hợp với nhiều loại seat như EPDM, NBR, PTFE. Sự đa dạng về vật liệu giúp van đáp ứng tốt các môi trường như nước sạch, nước thải, khí, hơi, dầu hoặc hóa chất nhẹ.

• Tiết kiệm không gian lắp đặt

So với một số loại van công nghiệp như van cổng hoặc van cầu, van bướm lệch tâm kép có thiết kế gọn, trọng lượng nhẹ và không chiếm nhiều diện tích trên đường ống. Đây là ưu điểm quan trọng với các hệ thống đường ống lớn hoặc khu vực lắp đặt có không gian hạn chế.

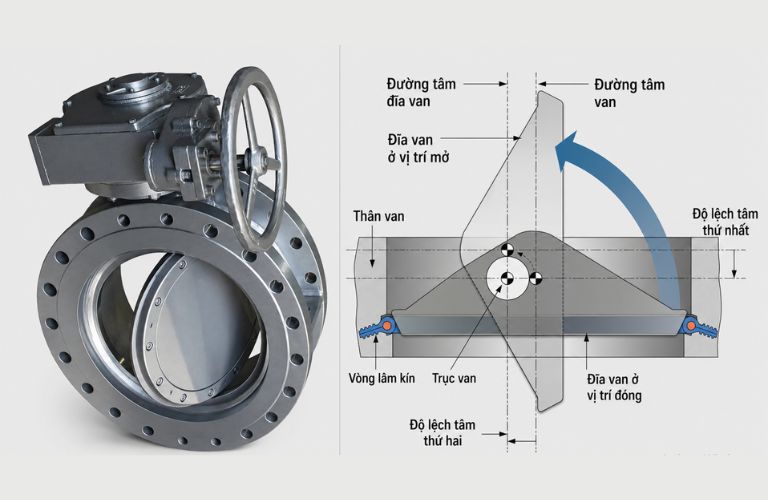

• Vận hành linh hoạt

Dòng van này có thể sử dụng tay quay, hộp số, bộ điều khiển điện hoặc bộ điều khiển khí nén tùy theo nhu cầu lắp đặt. Nhờ khả năng kết hợp nhiều phương thức điều khiển, van dễ ứng dụng trong cả hệ thống vận hành thủ công lẫn dây chuyền tự động hóa.

• Dễ bảo trì

Cấu tạo của van tương đối rõ ràng, các bộ phận như seat, gioăng làm kín, trục và bộ điều khiển có thể được kiểm tra định kỳ để phát hiện sớm dấu hiệu hư hỏng. Việc bảo trì đúng cách giúp van duy trì độ kín, vận hành ổn định và kéo dài tuổi thọ sử dụng.

Hạn chế của van bướm lệch tâm kép

Bên cạnh nhiều ưu điểm về độ kín, tuổi thọ và khả năng vận hành, van bướm lệch tâm kép vẫn có một số hạn chế cần cân nhắc trước khi lựa chọn. Việc hiểu rõ các điểm này giúp người dùng đánh giá đúng nhu cầu sử dụng, tránh chọn sai loại van hoặc phát sinh chi phí không cần thiết trong quá trình vận hành.

• Chi phí đầu tư cao hơn

So với van bướm đồng tâm thông thường, van bướm lệch tâm kép có cấu tạo phức tạp hơn nên giá thành thường cao hơn. Điều này có thể làm tăng chi phí ban đầu, đặc biệt với các hệ thống cần lắp đặt số lượng lớn hoặc sử dụng van kích thước lớn.

• Yêu cầu lựa chọn thông số chính xác

Dòng van này cần được chọn đúng theo áp suất, nhiệt độ, lưu chất, vật liệu thân van, đĩa van và seat làm kín. Nếu chọn sai thông số kỹ thuật, van có thể không đạt độ kín mong muốn, nhanh mài mòn hoặc giảm hiệu quả vận hành.

• Cần lắp đặt đúng kỹ thuật

Van bướm lệch tâm kép có thiết kế làm kín đặc thù nên quá trình lắp đặt cần đảm bảo đúng chiều, đúng tiêu chuẩn mặt bích và siết bu lông đều lực. Nếu lắp lệch, siết quá chặt hoặc đường ống không đồng tâm, van dễ bị kẹt, rò rỉ hoặc làm hư hại seat.

• Không phải lựa chọn tối ưu cho mọi môi trường

Với các hệ thống có nhiệt độ rất cao, áp suất rất lớn hoặc lưu chất ăn mòn mạnh, van bướm lệch tâm kép có thể chưa đáp ứng tốt bằng van bướm lệch tâm ba hoặc các dòng van chuyên dụng khác. Vì vậy, cần kiểm tra kỹ điều kiện làm việc trước khi sử dụng.

• Cần bảo trì định kỳ

Mặc dù có tuổi thọ cao hơn van bướm đồng tâm, dòng van này vẫn cần được kiểm tra định kỳ ở các vị trí như trục van, bộ truyền động, seat và gioăng làm kín. Nếu bỏ qua bảo trì trong thời gian dài, van có thể xuất hiện tình trạng rò rỉ, đóng mở nặng hoặc giảm độ kín.

• Khả năng điều tiết lưu lượng có giới hạn

Van bướm lệch tâm kép có thể dùng để điều chỉnh lưu lượng ở một số hệ thống, nhưng không phải lựa chọn tối ưu cho các ứng dụng cần điều tiết cực kỳ chính xác. Với những yêu cầu kiểm soát lưu lượng tinh vi, van cầu hoặc van điều khiển chuyên dụng thường phù hợp hơn.

Ứng dụng phổ biến của van bướm lệch tâm kép

Nhờ ưu điểm làm kín tốt, giảm ma sát và vận hành ổn định, van bướm lệch tâm kép được sử dụng trong nhiều hệ thống đường ống công nghiệp. Tùy vào vật liệu thân van, đĩa van và seat làm kín, van có thể phù hợp với nước sạch, nước thải, khí, hơi, dầu hoặc một số loại hóa chất nhẹ.

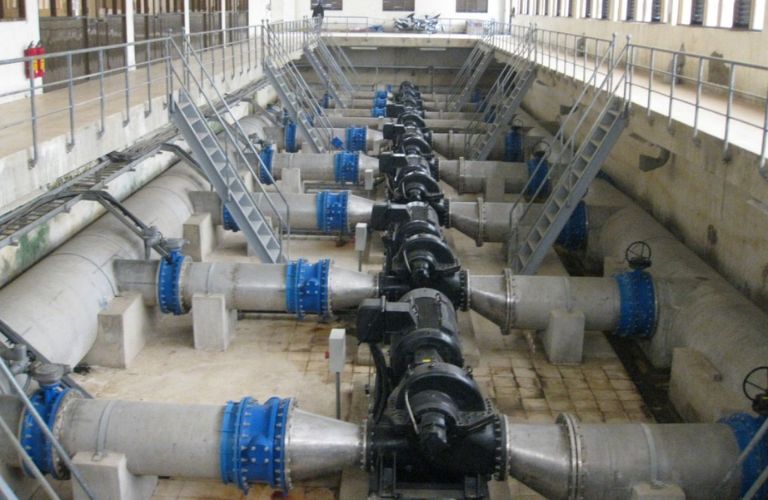

• Hệ thống cấp thoát nước: Van bướm lệch tâm kép thường được lắp trong tuyến ống cấp nước, trạm bơm, hệ thống phân phối nước và mạng lưới thoát nước. Thiết kế gọn, đóng mở nhanh và độ kín ổn định giúp van phù hợp với các đường ống có lưu lượng lớn.
• Nhà máy xử lý nước sạch, nước thải: Trong các hệ thống xử lý nước, van được dùng để kiểm soát dòng chảy tại bể lắng, bể lọc, đường ống dẫn nước thô, nước sau xử lý hoặc nước thải. Khả năng giảm mài mòn seat giúp van hoạt động bền hơn trong điều kiện vận hành liên tục.
• Hệ thống PCCC và HVAC: Van bướm lệch tâm kép được ứng dụng trong hệ thống phòng cháy chữa cháy, điều hòa trung tâm, cấp nước lạnh, nước nóng và làm mát công nghiệp. Van giúp đóng mở dòng chảy nhanh, dễ điều khiển và tiết kiệm không gian lắp đặt.
• Ngành dầu khí, hơi và hóa chất nhẹ: Với các phiên bản dùng thân thép, inox hoặc seat PTFE, van có thể làm việc trong hệ thống dẫn dầu, khí nén, hơi hoặc hóa chất nhẹ. Tuy nhiên, cần chọn đúng vật liệu và tiêu chuẩn áp suất để đảm bảo an toàn khi sử dụng.
• Nhà máy công nghiệp: Van bướm lệch tâm kép xuất hiện nhiều trong nhà máy điện, xi măng, giấy, luyện kim, thực phẩm và đồ uống. Dòng van này thường được dùng để kiểm soát nước làm mát, hơi, khí hoặc các lưu chất phụ trợ trong dây chuyền sản xuất.
• Hệ thống đường ống quy mô lớn: Với thiết kế nhỏ gọn hơn nhiều loại van công nghiệp khác, van bướm lệch tâm kép rất phù hợp cho các tuyến ống kích thước lớn, cần đóng mở nhanh, giảm tải trọng lắp đặt và tối ưu chi phí thi công trong nhà máy, khu công nghiệp hoặc công trình hạ tầng.

So sánh van bướm lệch tâm kép và van bướm đồng tâm

Van bướm lệch tâm kép và van bướm đồng tâm đều được dùng để đóng, mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Tuy nhiên, hai dòng van này có sự khác biệt rõ rệt về thiết kế trục, khả năng làm kín, độ bền và phạm vi ứng dụng. Việc so sánh cụ thể sẽ giúp người dùng lựa chọn loại van phù hợp với điều kiện vận hành thực tế.

Nhìn chung, van bướm lệch tâm kép phù hợp với các hệ thống cần độ kín cao, đóng mở thường xuyên, áp suất làm việc lớn hơn và yêu cầu tuổi thọ vận hành dài. Trong khi đó, van bướm đồng tâm là lựa chọn kinh tế hơn cho các hệ thống thông dụng, áp suất không quá cao và điều kiện làm việc ít khắt khe.

Nếu công trình ưu tiên chi phí ban đầu thấp, van bướm đồng tâm có thể đáp ứng tốt các nhu cầu cơ bản. Ngược lại, nếu hệ thống cần sự ổn định lâu dài, giảm rò rỉ và hạn chế chi phí bảo trì về sau, van bướm lệch tâm kép sẽ là lựa chọn đáng cân nhắc hơn.

Khi nào nên sử dụng van bướm lệch tâm kép?

Van bướm lệch tâm kép là lựa chọn phù hợp cho các hệ thống cần độ kín tốt, vận hành ổn định và tuổi thọ cao hơn so với van bướm đồng tâm thông thường. Người dùng nên cân nhắc sử dụng dòng van này trong các trường hợp sau:

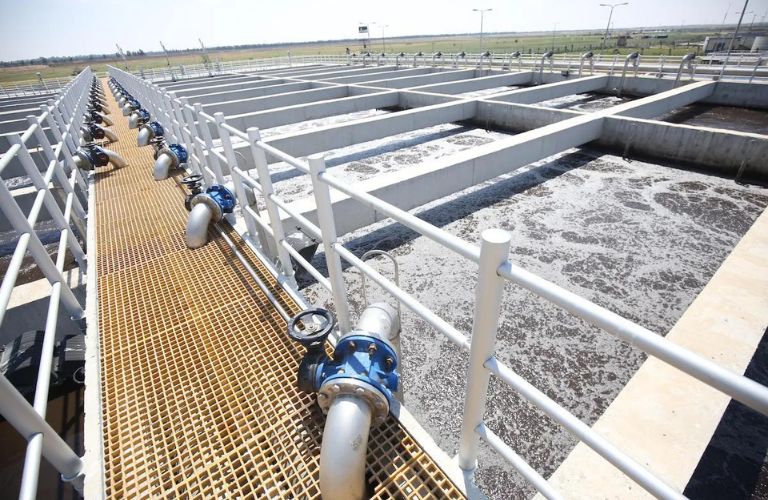

• Khi hệ thống yêu cầu độ kín cao: Van bướm lệch tâm kép giúp đĩa van ép chặt vào seat ở cuối hành trình đóng, từ đó hạn chế rò rỉ lưu chất và đảm bảo hệ thống vận hành an toàn hơn.
• Khi van phải đóng mở thường xuyên: Nhờ thiết kế giảm ma sát giữa đĩa van và gioăng làm kín, van vận hành nhẹ hơn, seat ít bị mài mòn và phù hợp với các hệ thống có tần suất sử dụng liên tục.
• Khi đường ống có lưu lượng lớn: Dòng van này có thiết kế gọn, khả năng đóng mở nhanh và ít gây cản trở dòng chảy khi mở hoàn toàn, nên phù hợp với các tuyến ống cấp thoát nước, PCCC, HVAC hoặc hệ thống công nghiệp quy mô lớn.
• Khi hệ thống làm việc ở áp suất trung bình đến cao: Với kết cấu thân van chắc chắn, trục bền và khả năng làm kín tốt, van bướm lệch tâm kép có thể đáp ứng các điều kiện vận hành khắt khe hơn van bướm đồng tâm.
• Khi cần giảm chi phí bảo trì dài hạn: Do seat và đĩa van ít bị cọ xát liên tục, van có tuổi thọ cao hơn, hạn chế hư hỏng và giúp giảm tần suất thay thế linh kiện trong quá trình sử dụng.
• Khi không gian lắp đặt bị hạn chế: So với van cổng hoặc van cầu, van bướm lệch tâm kép có kích thước gọn hơn và trọng lượng nhẹ hơn, phù hợp với các vị trí cần tiết kiệm diện tích trên đường ống.
• Khi hệ thống cần tự động hóa: Van có thể kết hợp với bộ điều khiển điện hoặc khí nén, giúp đóng mở từ xa, vận hành theo tín hiệu điều khiển và đáp ứng tốt các dây chuyền sản xuất tự động.
• Khi lưu chất có tính chất đa dạng: Tùy theo vật liệu thân van, đĩa van và seat làm kín, van bướm lệch tâm kép có thể dùng cho nước sạch, nước thải, khí, hơi, dầu hoặc một số loại hóa chất nhẹ.

Lưu ý khi lựa chọn van bướm lệch tâm kép

Để van bướm lệch tâm kép hoạt động ổn định, đảm bảo độ kín và kéo dài tuổi thọ sử dụng, người dùng cần lựa chọn sản phẩm dựa trên điều kiện vận hành thực tế của hệ thống. Không nên chỉ dựa vào kích thước đường ống hoặc giá thành, vì mỗi môi trường làm việc sẽ yêu cầu vật liệu, kiểu kết nối và bộ điều khiển khác nhau.

• Xác định đúng môi trường lưu chất

Cần làm rõ van dùng cho nước sạch, nước thải, khí, hơi, dầu hay hóa chất nhẹ để chọn vật liệu phù hợp. Lưu chất có tính ăn mòn, nhiệt độ cao hoặc chứa tạp chất sẽ yêu cầu thân van, đĩa van và seat có khả năng chịu mài mòn, chịu nhiệt hoặc kháng hóa chất tốt hơn.

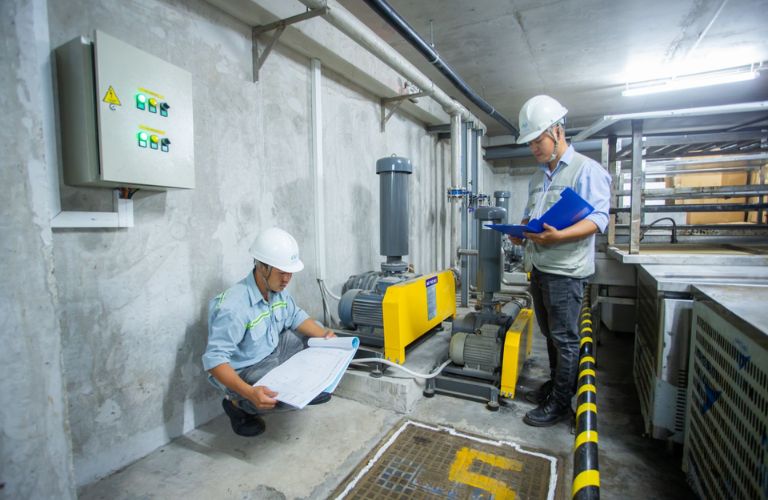

• Kiểm tra áp suất và nhiệt độ làm việc

Mỗi loại van đều có giới hạn áp suất và nhiệt độ riêng. Nếu chọn van không đúng cấp áp hoặc vật liệu làm kín không chịu được nhiệt độ thực tế, van có thể nhanh rò rỉ, biến dạng seat hoặc giảm hiệu quả đóng mở.

• Chọn vật liệu thân van và đĩa van phù hợp

Thân gang hoặc gang dẻo thường dùng cho hệ thống nước, HVAC, PCCC; thép carbon phù hợp với môi trường áp lực cao hơn; inox được ưu tiên khi cần chống ăn mòn hoặc yêu cầu vệ sinh tốt. Đĩa van cũng cần tương thích với lưu chất để tránh han gỉ, mài mòn hoặc hư hỏng sớm.

• Lựa chọn vật liệu seat làm kín

Seat là bộ phận ảnh hưởng trực tiếp đến độ kín của van. EPDM thường phù hợp với nước sạch, nước thải và môi trường thông dụng; NBR thích hợp với dầu hoặc lưu chất gốc dầu; PTFE có khả năng kháng hóa chất tốt hơn. Chọn sai seat có thể khiến van nhanh chai cứng, phồng rộp hoặc mất khả năng làm kín.

• Chú ý kiểu kết nối với đường ống

Van bướm lệch tâm kép có thể dùng kết nối wafer, lug hoặc mặt bích. Người dùng cần kiểm tra tiêu chuẩn mặt bích, khoảng cách lắp đặt, số lượng bu lông và kích thước đường ống để đảm bảo van lắp vừa, kín và không gây lệch tâm khi vận hành.

• Xác định phương thức điều khiển

Với van kích thước nhỏ hoặc ít vận hành, có thể chọn tay gạt hoặc tay quay hộp số. Với van kích thước lớn, tần suất đóng mở cao hoặc hệ thống tự động hóa, nên cân nhắc bộ điều khiển điện hoặc khí nén để vận hành nhẹ hơn, nhanh hơn và chính xác hơn.

• Ưu tiên sản phẩm có thông số kỹ thuật rõ ràng

Trước khi mua, cần kiểm tra các thông tin như kích thước DN, cấp áp PN, vật liệu thân, vật liệu đĩa, vật liệu seat, tiêu chuẩn kết nối và kiểu điều khiển. Thông số càng rõ ràng thì việc lắp đặt, vận hành và thay thế về sau càng thuận tiện.

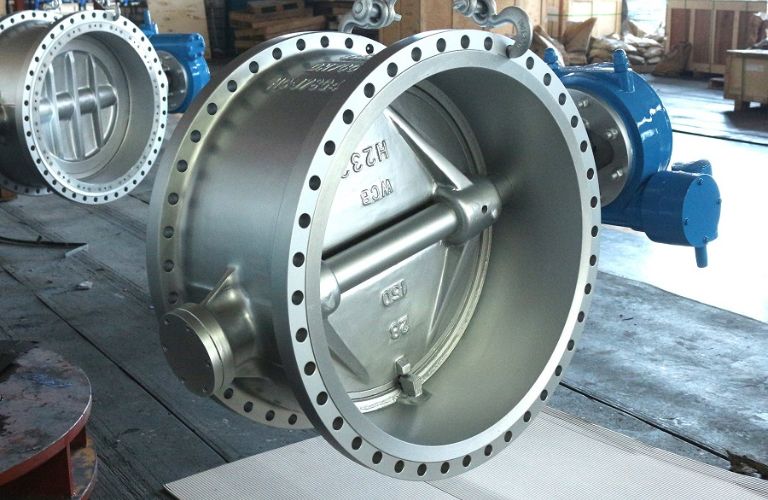

• Chọn nhà cung cấp uy tín

Van bướm lệch tâm kép là thiết bị ảnh hưởng trực tiếp đến độ an toàn và hiệu quả của hệ thống đường ống. Vì vậy, nên chọn đơn vị cung cấp có sản phẩm nguồn gốc rõ ràng, tư vấn kỹ thuật chính xác, chính sách bảo hành minh bạch và hỗ trợ sau bán hàng khi cần thiết.

Câu hỏi thường gặp về van bướm lệch tâm kép

Trong quá trình lựa chọn và sử dụng van bướm lệch tâm kép, người dùng thường quan tâm đến khả năng làm kín, môi trường ứng dụng, độ bền và cách chọn kiểu điều khiển phù hợp. Dưới đây là một số câu hỏi phổ biến giúp bạn hiểu rõ hơn về dòng van này trước khi đưa vào hệ thống.

Van bướm lệch tâm kép dùng cho môi trường nào?

Van bướm lệch tâm kép có thể sử dụng trong nhiều môi trường như nước sạch, nước thải, khí, hơi, dầu và một số loại hóa chất nhẹ. Tuy nhiên, mỗi môi trường sẽ cần vật liệu thân van, đĩa van và seat làm kín khác nhau. Vì vậy, khi lựa chọn cần căn cứ vào tính chất lưu chất, nhiệt độ, áp suất và mức độ ăn mòn của hệ thống.

Van bướm lệch tâm kép có chịu được áp suất cao không?

Van bướm lệch tâm kép thường có khả năng chịu áp tốt hơn van bướm đồng tâm và phù hợp với các hệ thống áp suất trung bình đến cao. Tuy vậy, mức chịu áp cụ thể còn phụ thuộc vào thiết kế, vật liệu chế tạo, tiêu chuẩn sản xuất và cấp áp của từng sản phẩm. Trước khi lắp đặt, người dùng nên kiểm tra kỹ thông số PN và điều kiện làm việc thực tế.

Van bướm lệch tâm kép có dùng được cho hơi nóng không?

Van bướm lệch tâm kép có thể dùng cho một số hệ thống hơi nóng nếu được lựa chọn đúng vật liệu chịu nhiệt. Trong trường hợp này, cần đặc biệt chú ý đến vật liệu seat, vì gioăng cao su thông thường có thể không phù hợp với nhiệt độ cao. Tốt nhất nên kiểm tra giới hạn nhiệt độ, áp suất và khuyến nghị kỹ thuật từ nhà cung cấp trước khi sử dụng.

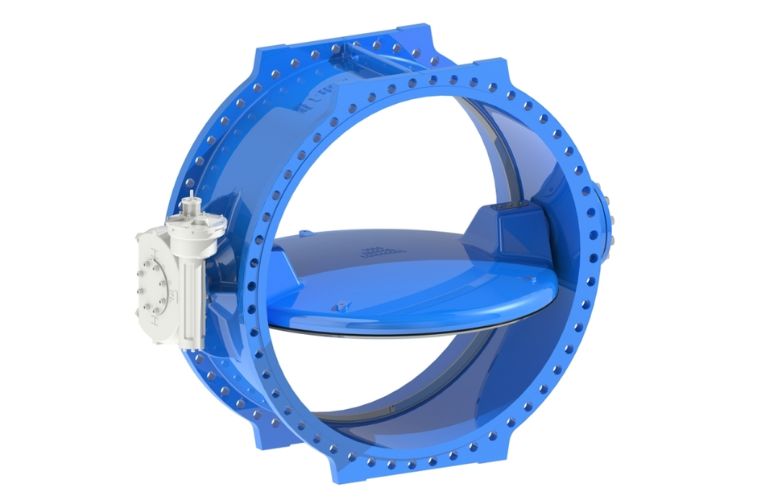

Nên chọn van bướm lệch tâm kép điều khiển điện hay khí nén?

Van điều khiển điện phù hợp với hệ thống cần đóng mở từ xa, vận hành bằng tín hiệu điện hoặc kết nối với tủ điều khiển trung tâm. Trong khi đó, van điều khiển khí nén phù hợp với nhà máy có sẵn nguồn khí nén, cần tốc độ đóng mở nhanh và tần suất vận hành cao. Việc lựa chọn phụ thuộc vào nguồn năng lượng sẵn có, yêu cầu tự động hóa và điều kiện làm việc của hệ thống.

Van bướm lệch tâm kép có cần bảo trì thường xuyên không?

Van bướm lệch tâm kép không yêu cầu bảo trì quá phức tạp, nhưng vẫn cần được kiểm tra định kỳ để đảm bảo vận hành ổn định. Các bộ phận nên chú ý gồm seat làm kín, trục van, gioăng, bu lông kết nối và bộ điều khiển. Bảo trì đúng cách giúp phát hiện sớm rò rỉ, tình trạng đóng mở nặng hoặc mài mòn, từ đó kéo dài tuổi thọ của van.

Tuổi thọ của van bướm lệch tâm kép có cao không?

Tuổi thọ của van bướm lệch tâm kép thường cao hơn van bướm đồng tâm trong cùng điều kiện vận hành phù hợp. Nguyên nhân là đĩa van không ma sát liên tục với seat, giúp giảm mài mòn và giữ độ kín tốt hơn theo thời gian. Tuy nhiên, độ bền thực tế còn phụ thuộc vào chất lượng sản phẩm, môi trường lưu chất, tần suất đóng mở và chế độ bảo trì.

Giá van bướm lệch tâm kép có cao không?

Giá van bướm lệch tâm kép thường cao hơn van bướm đồng tâm do cấu tạo phức tạp, yêu cầu gia công chính xác và khả năng làm kín tốt hơn. Mức giá cụ thể sẽ thay đổi theo kích thước, vật liệu, cấp áp, kiểu kết nối và bộ điều khiển đi kèm. Dù chi phí đầu tư ban đầu cao hơn, dòng van này có thể giúp tiết kiệm chi phí bảo trì, thay thế và vận hành trong dài hạn.

Van bướm lệch tâm kép là lựa chọn phù hợp cho các hệ thống đường ống cần độ kín tốt, vận hành ổn định và hạn chế mài mòn trong thời gian dài. Với cấu tạo trục lệch tâm đặc biệt, dòng van này giúp giảm ma sát khi đóng mở, nâng cao tuổi thọ seat và đáp ứng tốt nhiều môi trường công nghiệp khác nhau.
