Van cân bằng tĩnh: Cấu tạo và nguyên lý làm việc

Van cân bằng tĩnh là thiết bị quan trọng trong các hệ thống HVAC và đường ống tuần hoàn, giúp phân phối lưu lượng ổn định giữa các nhánh theo đúng thiết kế. Hiểu rõ cấu tạo và nguyên lý làm việc của van cân bằng tĩnh sẽ giúp quá trình lựa chọn, lắp đặt và vận hành hệ thống đạt hiệu quả tốt hơn.

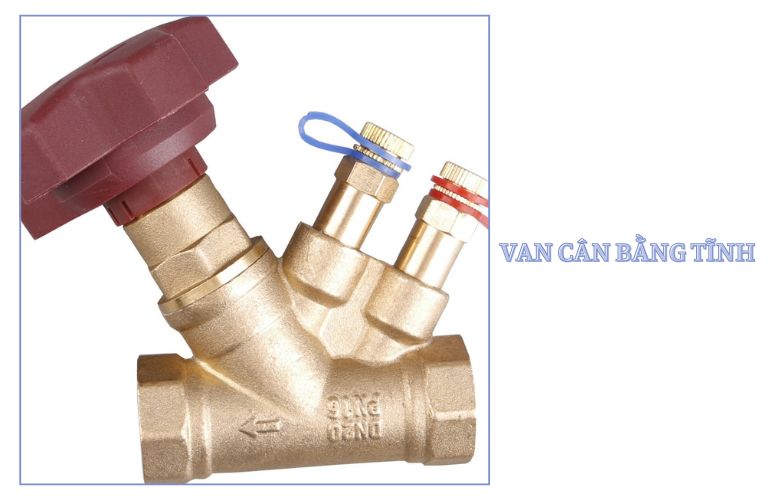

Van cân bằng tĩnh là gì?

Van cân bằng tĩnh là một loại van cân bằng phổ biến, được lắp đặt trong hệ thống đường ống nhằm điều chỉnh và thiết lập lưu lượng chất lỏng tại từng nhánh theo giá trị thiết kế. Van thường được sử dụng trong hệ thống HVAC, Chiller, AHU, FCU, hệ thống sưởi và các mạng tuần hoàn nước có yêu cầu phân phối lưu lượng đồng đều.

Nguyên lý cơ bản của van là thay đổi tiết diện dòng chảy thông qua việc điều chỉnh độ mở. Khi độ mở của van thay đổi, trở lực và chênh áp qua van cũng thay đổi, từ đó giúp kỹ thuật viên cân chỉnh lưu lượng phù hợp với nhu cầu của từng khu vực trong hệ thống.

Khác với van cân bằng động có khả năng tự thích ứng khi áp suất biến đổi, van cân bằng tĩnh cần được cài đặt và cân chỉnh thủ công tại một vị trí xác định. Vì vậy, loại van này phù hợp với những hệ thống có điều kiện vận hành tương đối ổn định, ít xảy ra biến động lớn về lưu lượng hoặc chênh áp.

Việc sử dụng van cân bằng tĩnh đúng cách giúp hạn chế tình trạng nhánh gần bơm nhận quá nhiều nước trong khi nhánh xa bị thiếu lưu lượng. Nhờ đó, các thiết bị trao đổi nhiệt có thể làm việc gần với thông số thiết kế, góp phần duy trì sự ổn định và nâng cao hiệu quả vận hành của toàn hệ thống.

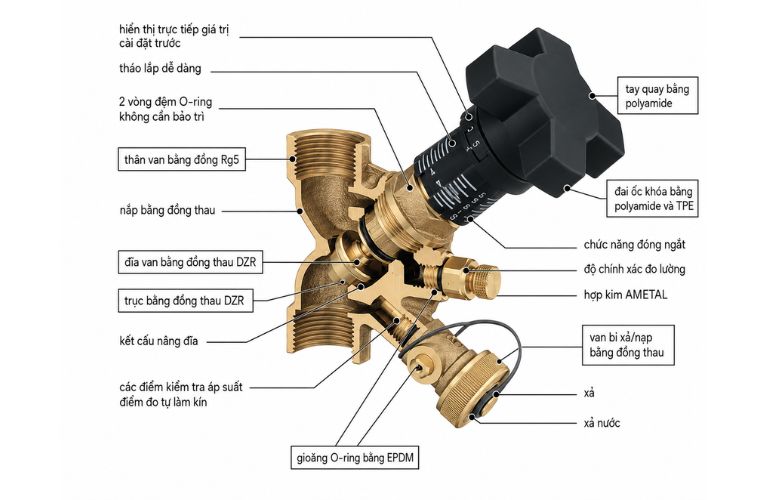

Cấu tạo của van cân bằng tĩnh

Van cân bằng tĩnh có cấu tạo tương đối đơn giản nhưng được thiết kế để vừa điều chỉnh lưu lượng, vừa hỗ trợ đo chênh áp trong hệ thống. Tùy từng thương hiệu và model, hình dáng van có thể khác nhau, tuy nhiên về cơ bản thường gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận tạo nên kết cấu chính của van cân bằng tĩnh, có nhiệm vụ bao chứa các chi tiết bên trong và tạo đường dẫn cho lưu chất đi qua. Bộ phận này cần đảm bảo độ bền cơ học, khả năng chịu áp suất, nhiệt độ và chống ăn mòn phù hợp với điều kiện vận hành của hệ thống.

Tùy theo thiết kế, kích thước và phạm vi ứng dụng, thân van có thể được chế tạo từ đồng, hợp kim đồng, gang hoặc gang cầu. Các dòng van có kích thước nhỏ thường sử dụng kết nối ren, trong khi van có đường kính lớn phổ biến hơn với kiểu kết nối mặt bích để đáp ứng yêu cầu về lưu lượng và độ chắc chắn khi lắp đặt.

Trên thân van hoặc bộ phận nhận dạng sản phẩm thường thể hiện các thông số kỹ thuật như kích thước danh nghĩa DN, cấp áp suất PN, chiều dòng chảy và ký hiệu nhà sản xuất. Việc kiểm tra các thông số này trước khi lắp đặt giúp đảm bảo van tương thích với đường ống và làm việc đúng điều kiện thiết kế của hệ thống.

Tay quay và bộ hiển thị cài đặt

Tay quay dùng để thay đổi độ mở của van, từ đó điều chỉnh trở lực và lưu lượng qua đường ống. Nhiều dòng van được tích hợp thang chia hoặc bộ hiển thị presetting, giúp kỹ thuật viên đọc và thiết lập chính xác vị trí mở theo yêu cầu thiết kế.

Sau khi hoàn tất cân chỉnh, giá trị cài đặt có thể được ghi nhận hoặc khóa lại tùy theo thiết kế của từng loại van, giúp duy trì trạng thái cân bằng trong quá trình vận hành.

Trục van và đĩa van

Trục van truyền chuyển động từ tay quay đến đĩa van hoặc cơ cấu tiết lưu bên trong. Khi tay quay được điều chỉnh, vị trí đĩa van thay đổi, làm tăng hoặc giảm tiết diện dòng chảy.

Sự thay đổi này làm biến đổi tổn thất áp suất qua van, qua đó kiểm soát lưu lượng theo giá trị mong muốn. Trục và đĩa van thường được chế tạo từ vật liệu có độ bền và khả năng chống ăn mòn tốt để duy trì độ ổn định khi vận hành lâu dài.

Bộ phận làm kín

Hệ thống làm kín thường gồm các gioăng O-ring được bố trí tại trục van và những vị trí có nguy cơ rò rỉ. Các vòng làm kín giúp hạn chế thất thoát lưu chất, đồng thời bảo vệ các chi tiết bên trong khỏi tác động của môi trường bên ngoài.

Một số thiết kế sử dụng nhiều lớp O-ring để tăng độ kín và giảm nhu cầu bảo dưỡng trong suốt quá trình sử dụng.

Cụm đo chênh áp

Van cân bằng tĩnh thường được bố trí các điểm đo áp suất để kết nối với thiết bị đo chuyên dụng. Thông qua chênh áp trước và sau van, kỹ thuật viên có thể xác định lưu lượng thực tế khi kết hợp với hệ số Kv hoặc dữ liệu đặc tính của nhà sản xuất.

Cụm đo này đóng vai trò quan trọng trong quá trình cân chỉnh, nghiệm thu và kiểm tra tình trạng làm việc của hệ thống.

Van xả và nạp

Một số dòng van cân bằng tĩnh tích hợp thêm van xả hoặc van nạp để hỗ trợ xả nước, nạp lưu chất và phục vụ công tác bảo trì. Bộ phận này thường được thiết kế dạng van bi nhỏ, kết hợp với gioăng làm kín để đảm bảo độ kín khi không sử dụng.

Nguyên lý làm việc của van cân bằng tĩnh

Van cân bằng tĩnh làm việc bằng cách tạo ra một mức trở lực thủy lực xác định trên đường ống để giới hạn và phân phối lưu lượng theo yêu cầu thiết kế. Khi độ mở của van thay đổi, tiết diện dòng chảy và hệ số lưu lượng của van cũng thay đổi, từ đó làm biến đổi chênh áp và lưu lượng đi qua van.

Nguyên lý hoạt động của van được thực hiện thông qua các quá trình chính sau:

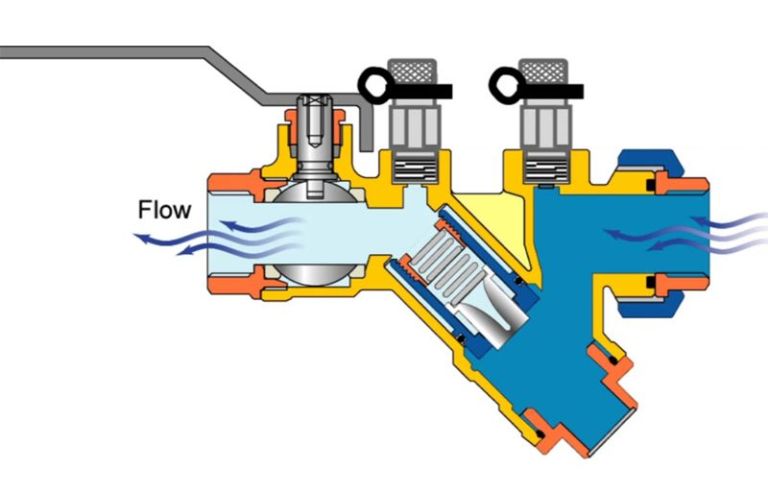

1. Điều chỉnh tiết diện dòng chảy

Khi người vận hành xoay tay quay hoặc núm điều chỉnh, chuyển động được truyền qua trục van đến đĩa van hoặc cơ cấu tiết lưu. Vị trí của bộ phận này thay đổi sẽ làm thay đổi diện tích dòng chảy bên trong van:

• Đóng bớt van: tiết diện dòng chảy giảm, trở lực thủy lực tăng và lưu lượng giảm.
• Mở thêm van: tiết diện dòng chảy tăng, trở lực giảm và lưu lượng có khả năng tăng.
• Giữ nguyên độ mở: van duy trì mức trở lực tương ứng với vị trí đã cài đặt.

Nhờ đó, lưu lượng tại từng nhánh có thể được giới hạn về mức phù hợp với yêu cầu tính toán của hệ thống.

2. Đo chênh áp và xác định lưu lượng

Trong quá trình cân bằng, kỹ thuật viên kết nối thiết bị đo với các cổng đo áp suất trên van để xác định chênh áp giữa hai phía của van. Giá trị này được kết hợp với hệ số Kv hoặc đặc tính lưu lượng tương ứng với vị trí cài đặt để xác định lưu lượng thực tế.

Về nguyên tắc, lưu lượng qua van phụ thuộc vào hai yếu tố chính:

• Hệ số lưu lượng Kv tại độ mở hiện tại.
• Chênh áp qua van.

Do đó, việc đo chênh áp là cơ sở quan trọng để kiểm tra xem lưu lượng thực tế có phù hợp với giá trị thiết kế hay không.

3. Cân chỉnh về lưu lượng thiết kế

Sau khi xác định lưu lượng thực tế, kỹ thuật viên tiến hành điều chỉnh độ mở của van cho đến khi đạt giá trị yêu cầu:

• Lưu lượng cao hơn thiết kế → đóng bớt van để tăng trở lực.
• Lưu lượng thấp hơn thiết kế → mở thêm van để giảm trở lực.
• Lưu lượng đạt yêu cầu → giữ nguyên và ghi nhận hoặc khóa vị trí cài đặt nếu van có chức năng này.

Quá trình đo và điều chỉnh có thể được thực hiện tại nhiều nhánh khác nhau nhằm thiết lập trạng thái cân bằng thủy lực cho toàn hệ thống.

4. Duy trì vị trí cài đặt

Sau khi cân chỉnh hoàn tất, van cân bằng tĩnh giữ nguyên vị trí mở đã được thiết lập. Khác với van cân bằng động, loại van này không có cơ cấu tự động thay đổi độ mở để duy trì lưu lượng khi chênh áp của hệ thống biến động.

Vì vậy, nếu áp suất, chế độ vận hành, công suất bơm hoặc cấu hình đường ống thay đổi đáng kể, lưu lượng qua van cũng có thể thay đổi. Khi đó, hệ thống cần được kiểm tra và cân chỉnh lại để đảm bảo lưu lượng tại các nhánh tiếp tục đáp ứng yêu cầu thiết kế.

Có thể hiểu ngắn gọn, nguyên lý của van cân bằng tĩnh là: điều chỉnh độ mở để tạo trở lực phù hợp → đo chênh áp để xác định lưu lượng → hiệu chỉnh đến lưu lượng thiết kế → cố định vị trí cài đặt. Nhờ cơ chế này, lưu lượng được phân phối hợp lý giữa các nhánh, góp phần duy trì trạng thái cân bằng thủy lực của hệ thống.

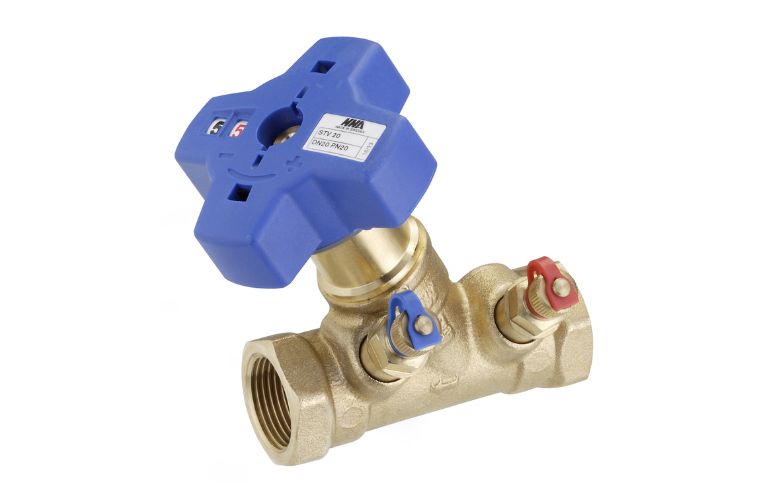

Bảng thông số kỹ thuật của van cân bằng tĩnh

Thông số của van cân bằng tĩnh không cố định mà phụ thuộc vào kích thước, vật liệu, kiểu kết nối và thiết kế của từng dòng sản phẩm. Bảng dưới đây tổng hợp các thông số thường gặp trên những dòng van cân bằng thủ công dùng trong hệ thống HVAC và đường ống tuần hoàn.

Các dòng van cân bằng thủ công trên thị trường có phạm vi thông số khá rộng. Chẳng hạn, van dạng ren có thể sử dụng thân đồng thau DZR, cấp áp suất PN20 và nhiệt độ môi chất từ -20°C đến 120°C; trong khi các dòng mặt bích kích thước lớn có thể đạt DN400, PN25 và nhiệt độ làm việc đến 150°C.

Do đó, khi lựa chọn van cân bằng tĩnh, cần đối chiếu catalogue của từng model và đặc biệt chú ý đến DN, PN, Kv/Kvs, chênh áp, nhiệt độ, môi chất và kiểu kết nối để đảm bảo van phù hợp với điều kiện vận hành thực tế.

Ưu điểm và hạn chế của van cân bằng tĩnh

Van cân bằng tĩnh được sử dụng phổ biến trong các hệ thống HVAC, hệ thống nước lạnh, nước nóng tuần hoàn và nhiều mạng đường ống có yêu cầu phân phối lưu lượng giữa các nhánh. Với cơ chế điều chỉnh thủ công, loại van này có ưu điểm về tính đơn giản, khả năng cân chỉnh rõ ràng và chi phí đầu tư hợp lý, nhưng cũng tồn tại một số hạn chế khi điều kiện vận hành thường xuyên thay đổi.

Ưu điểm

Van cân bằng tĩnh mang lại nhiều lợi ích trong quá trình thiết kế, cân chỉnh và vận hành hệ thống, nổi bật gồm:

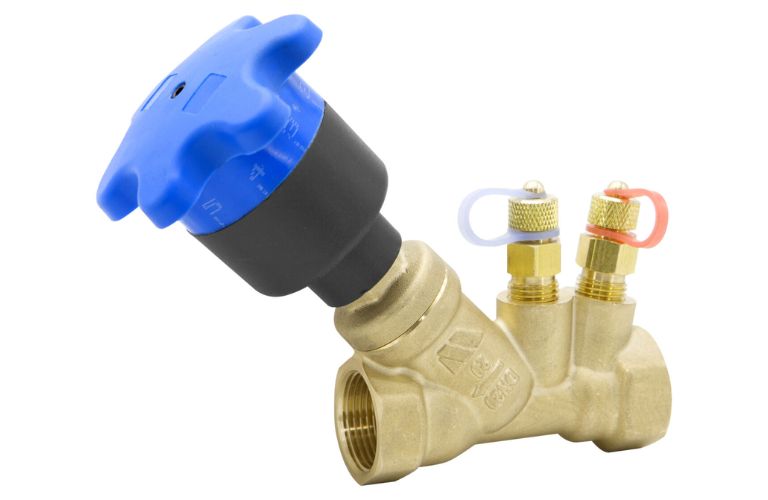

1. Giúp phân phối lưu lượng hợp lý giữa các nhánh: Van tạo ra mức trở lực cần thiết tại từng vị trí, hạn chế tình trạng nhánh gần bơm nhận lưu lượng quá lớn trong khi các nhánh xa không đạt lưu lượng thiết kế. Nhờ đó, dòng lưu chất được phân bổ phù hợp hơn trên toàn hệ thống.
2. Hỗ trợ thiết lập lưu lượng theo yêu cầu thiết kế: Thông qua việc điều chỉnh độ mở của van, kỹ thuật viên có thể thay đổi trở lực thủy lực và đưa lưu lượng tại từng nhánh về gần với giá trị đã tính toán. Đây là chức năng quan trọng trong quá trình cân bằng thủy lực của hệ thống HVAC.
3. Thuận tiện cho việc đo kiểm và cân chỉnh: Nhiều dòng van cân bằng tĩnh được tích hợp hai cổng đo áp suất. Khi kết nối với thiết bị đo chuyên dụng, kỹ thuật viên có thể xác định chênh áp qua van, từ đó kiểm tra và tính toán lưu lượng thực tế để thực hiện hiệu chỉnh chính xác hơn.
4. Dễ xác định vị trí cài đặt: Các dòng van có thang chia hoặc cơ cấu presetting cho phép người vận hành đọc và ghi nhận mức mở của van. Sau khi hoàn tất cân chỉnh, vị trí cài đặt có thể được lưu lại để thuận tiện cho công tác kiểm tra, bảo trì hoặc thiết lập lại sau này.
5. Cấu tạo tương đối đơn giản: Van chủ yếu sử dụng cơ cấu điều chỉnh cơ khí, không cần bộ truyền động hay hệ thống điều khiển phức tạp. Điều này giúp quá trình lắp đặt và sử dụng thuận tiện hơn, đồng thời giảm số lượng thành phần cần bảo dưỡng.
6. Độ ổn định tốt trong hệ thống tải tương đối cố định: Khi áp suất và nhu cầu lưu lượng ít biến động, van có thể duy trì mức trở lực đã thiết lập trong thời gian dài. Đây là lý do loại van này phù hợp với các hệ thống vận hành ổn định hoặc không thường xuyên thay đổi cấu hình.
7. Hỗ trợ quá trình nghiệm thu hệ thống: Khả năng đo chênh áp và xác định lưu lượng giúp kỹ thuật viên kiểm tra xem từng nhánh có đạt thông số thiết kế hay không. Điều này đặc biệt hữu ích trong giai đoạn commissioning, cân chỉnh và bàn giao hệ thống.
8. Chi phí đầu tư ban đầu hợp lý: So với các loại van cân bằng tự động hoặc thiết bị điều khiển lưu lượng phức tạp hơn, van cân bằng tĩnh thường có kết cấu đơn giản và chi phí đầu tư thấp hơn. Đây là lựa chọn phù hợp cho những dự án cần cân đối giữa yêu cầu kỹ thuật và ngân sách.
9. Phạm vi ứng dụng đa dạng: Van có thể được sử dụng cho nhiều vị trí như nhánh đường ống, AHU, FCU, hệ thống Chiller, hệ thống sưởi và các mạng tuần hoàn nước. Dải kích thước, vật liệu và kiểu kết nối phong phú cũng giúp thiết bị phù hợp với nhiều quy mô công trình khác nhau.

Hạn chế

Bên cạnh các ưu điểm, van cân bằng tĩnh cũng có những hạn chế cần được xem xét khi lựa chọn:

1. Không tự động thích ứng với biến động chênh áp: Sau khi được cài đặt, van giữ nguyên vị trí mở và không tự điều chỉnh khi áp suất trong hệ thống thay đổi. Vì vậy, lưu lượng thực tế có thể biến động nếu điều kiện thủy lực thay đổi đáng kể.
2. Phụ thuộc nhiều vào quá trình cân chỉnh ban đầu: Hiệu quả làm việc của van liên quan trực tiếp đến độ chính xác khi đo chênh áp, xác định lưu lượng và thiết lập độ mở. Nếu quá trình commissioning không được thực hiện đúng, hệ thống có thể vẫn xảy ra tình trạng mất cân bằng.
3. Có thể phải cân chỉnh lại khi hệ thống thay đổi: Việc thay đổi công suất bơm, bổ sung thiết bị, thay đổi cấu hình đường ống hoặc điều chỉnh chế độ vận hành có thể làm thay đổi phân bố áp suất. Khi đó, vị trí cài đặt ban đầu của van có thể không còn phù hợp.
4. Hạn chế trong hệ thống có tải biến thiên lớn: Với các hệ thống sử dụng nhiều van điều khiển thường xuyên đóng mở hoặc có nhu cầu lưu lượng thay đổi liên tục, van cân bằng tĩnh khó duy trì lưu lượng ổn định như các giải pháp cân bằng động.
5. Cần thiết bị và nhân sự có chuyên môn khi cân chỉnh: Để đạt độ chính xác cần thiết, quá trình cân bằng thường cần thiết bị đo chênh áp hoặc lưu lượng cùng kỹ thuật viên có kinh nghiệm về thủy lực hệ thống.

Nhìn chung, van cân bằng tĩnh là giải pháp phù hợp cho các hệ thống có điều kiện vận hành tương đối ổn định, cần phân phối lưu lượng theo thiết kế và ưu tiên cấu tạo đơn giản, dễ kiểm tra cùng chi phí đầu tư hợp lý. Với những hệ thống có tải hoặc chênh áp thay đổi thường xuyên, cần đánh giá kỹ đặc điểm vận hành để lựa chọn loại van cân bằng phù hợp hơn.

Ứng dụng van cân bằng tĩnh trong thực tế

Van cân bằng tĩnh được sử dụng trong nhiều hệ thống đường ống cần phân phối lưu lượng hợp lý giữa các nhánh. Bằng cách tạo ra mức trở lực phù hợp, van giúp cân chỉnh lưu lượng theo thiết kế, hạn chế tình trạng khu vực nhận quá nhiều lưu chất trong khi các nhánh khác bị thiếu.

Một số ứng dụng phổ biến của van cân bằng tĩnh gồm:

• Hệ thống HVAC: sử dụng trên đường cấp hoặc đường hồi để cân bằng lưu lượng giữa các nhánh, hỗ trợ hệ thống sưởi và làm mát vận hành ổn định hơn.
• Hệ thống Chiller: điều chỉnh lượng nước lạnh phân phối đến AHU, FCU và các thiết bị trao đổi nhiệt theo lưu lượng thiết kế.
• AHU và FCU: giúp từng thiết bị nhận được lưu lượng nước phù hợp, hỗ trợ quá trình trao đổi nhiệt và duy trì công suất làm việc theo yêu cầu.
• Hệ thống nước nóng và sưởi tuần hoàn: cân bằng lượng nước giữa các khu vực có chiều dài và trở lực đường ống khác nhau.
• Hệ thống làm mát công nghiệp: ứng dụng trong các mạch nước tuần hoàn, nước giải nhiệt hoặc hệ thống trao đổi nhiệt có nhiều nhánh phân phối.
• Các công trình dân dụng và thương mại: thường gặp tại chung cư, khách sạn, bệnh viện, trường học, văn phòng, trung tâm thương mại và các nhà máy sản xuất.

Ngoài chức năng điều chỉnh lưu lượng, các dòng van có cổng đo chênh áp còn giúp kỹ thuật viên thuận tiện kiểm tra, cân chỉnh và nghiệm thu hệ thống. Nhìn chung, van cân bằng tĩnh phù hợp với những hệ thống có điều kiện vận hành tương đối ổn định và cần kiểm soát lưu lượng riêng cho từng nhánh theo thông số thiết kế.

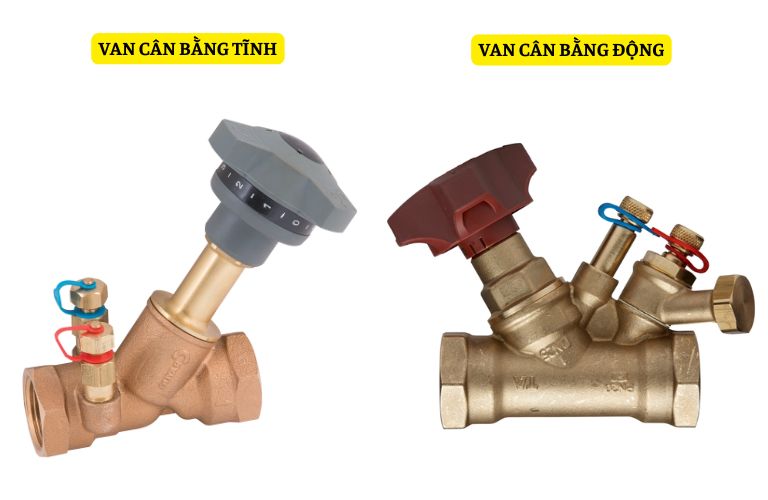

Phân biệt van cân bằng tĩnh và van cân bằng động

Van cân bằng tĩnh và van cân bằng động đều được sử dụng để hỗ trợ cân bằng thủy lực trong hệ thống HVAC, nhưng khác nhau rõ rệt về cơ chế điều chỉnh và khả năng thích ứng khi điều kiện vận hành thay đổi. Trong đó, van cân bằng tĩnh được cài đặt thủ công tại một vị trí xác định, còn van cân bằng động có khả năng tự điều chỉnh trong phạm vi làm việc của van.

Nhìn chung, van cân bằng tĩnh có lợi thế về cấu tạo đơn giản, dễ kiểm tra và chi phí đầu tư hợp lý, trong khi van cân bằng động phù hợp hơn với các hệ thống có tải biến thiên và yêu cầu khả năng tự thích ứng cao. Việc lựa chọn loại van cần dựa trên đặc điểm thủy lực, chế độ vận hành và yêu cầu kiểm soát lưu lượng của từng hệ thống.

Những lưu ý khi sử dụng van cân bằng tĩnh

Để van cân bằng tĩnh hoạt động đúng chức năng và hỗ trợ hệ thống duy trì trạng thái cân bằng thủy lực, quá trình lựa chọn, lắp đặt và cân chỉnh cần được thực hiện đúng yêu cầu kỹ thuật. Một số lưu ý quan trọng gồm:

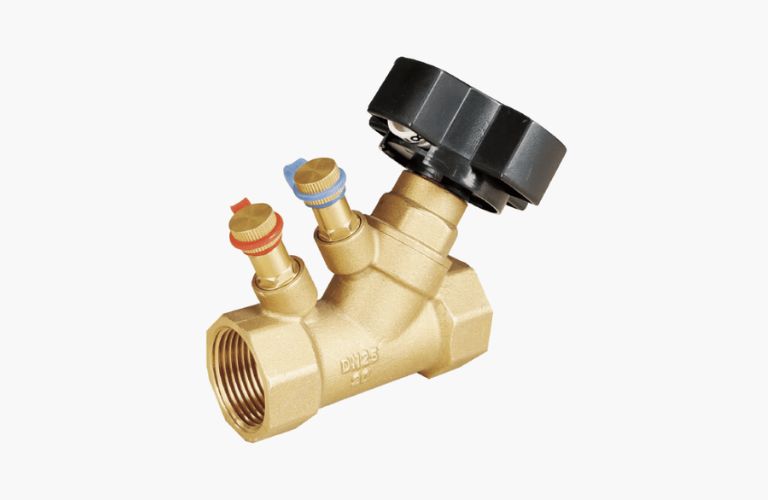

• Lựa chọn đúng kích thước van: Không nên chọn van chỉ dựa trên đường kính đường ống. Cần xem xét đồng thời lưu lượng thiết kế, chênh áp, hệ số Kv và điều kiện vận hành của hệ thống.
• Lắp van đúng chiều dòng chảy: Cần tuân theo mũi tên hoặc ký hiệu hướng dòng chảy trên thân van để đảm bảo đặc tính thủy lực và khả năng đo kiểm chính xác.
• Bố trí vị trí thuận tiện để cân chỉnh: Van nên được lắp tại khu vực dễ tiếp cận, đủ không gian để thao tác tay quay và kết nối thiết bị đo chênh áp khi kiểm tra hoặc bảo trì.
• Làm sạch đường ống trước khi vận hành: Cặn bẩn, mạt kim loại hoặc tạp chất có thể ảnh hưởng đến cơ cấu tiết lưu, gioăng làm kín và các cổng đo áp suất. Vì vậy, hệ thống cần được súc rửa trước khi đưa vào sử dụng.
• Cân chỉnh theo lưu lượng thiết kế: Việc thiết lập độ mở cần dựa trên thông số tính toán, giá trị chênh áp thực tế và dữ liệu kỹ thuật của nhà sản xuất, thay vì điều chỉnh theo cảm tính.
• Không thay đổi vị trí cài đặt tùy ý: Sau khi hệ thống đã được cân bằng, nên ghi nhận hoặc khóa vị trí presetting nếu van hỗ trợ chức năng này. Việc tự ý thay đổi độ mở có thể làm mất cân bằng lưu lượng giữa các nhánh.
• Kiểm tra lại khi hệ thống có thay đổi: Nếu thay đổi công suất bơm, bổ sung thiết bị, điều chỉnh cấu hình đường ống hoặc thay đổi chế độ vận hành, cần kiểm tra lại lưu lượng và cân chỉnh van khi cần thiết.
• Bảo dưỡng định kỳ: Nên kiểm tra tình trạng rò rỉ, tay quay, trục van, cổng đo áp suất và các bộ phận làm kín để kịp thời phát hiện dấu hiệu bất thường trong quá trình vận hành.

Thực hiện đúng các lưu ý trên sẽ giúp van cân bằng tĩnh duy trì khả năng điều chỉnh lưu lượng ổn định, đồng thời hỗ trợ hệ thống HVAC hoặc đường ống tuần hoàn vận hành đúng với yêu cầu thiết kế.

Van cân bằng tĩnh giữ vai trò quan trọng trong việc điều chỉnh và phân phối lưu lượng giữa các nhánh của hệ thống HVAC và đường ống tuần hoàn. Việc hiểu rõ cấu tạo, nguyên lý làm việc, thông số kỹ thuật và cách sử dụng sẽ giúp lựa chọn van phù hợp, cân chỉnh chính xác và góp phần duy trì hệ thống vận hành ổn định, hiệu quả.
