Mặt bích ren: Cấu tạo, ứng dụng và bảng giá

Trong hệ thống đường ống, mặt bích ren là giải pháp kết nối được sử dụng phổ biến nhờ khả năng lắp đặt nhanh, tháo rời thuận tiện và không cần thực hiện mối hàn. Với nhiều lựa chọn về vật liệu, kích thước và tiêu chuẩn, loại mặt bích này đáp ứng linh hoạt nhu cầu sử dụng trong cấp thoát nước, PCCC, khí nén và nhiều hệ thống công nghiệp khác.

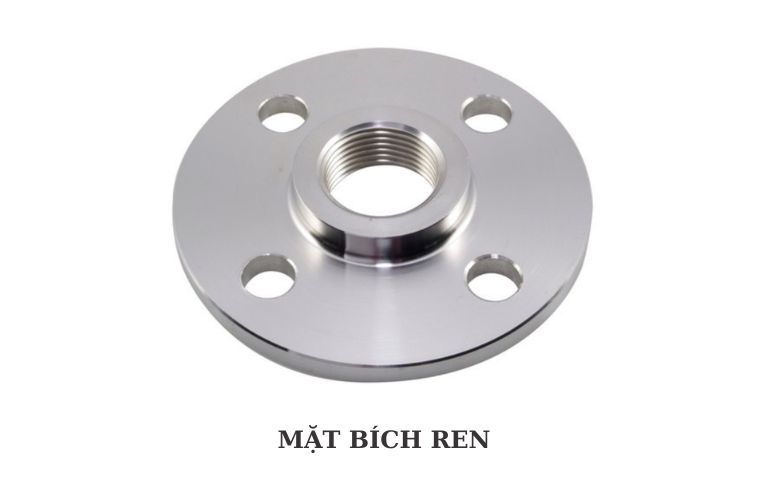

Mặt bích ren là gì?

Mặt bích ren là loại mặt bích được gia công ren ở lỗ tâm, cho phép liên kết trực tiếp với đường ống có đầu ren tương ứng mà không cần thực hiện công đoạn hàn. Kiểu kết nối này giúp quá trình lắp đặt, tháo dỡ và bảo trì hệ thống trở nên thuận tiện hơn, đặc biệt tại những vị trí không phù hợp để thi công bằng phương pháp hàn.

Tùy theo yêu cầu sử dụng, mặt bích ren có thể được chế tạo từ thép carbon, inox, thép mạ kẽm hoặc các vật liệu chuyên dụng khác. Sản phẩm cũng được sản xuất theo nhiều tiêu chuẩn, kích thước, kiểu ren và cấp áp suất nhằm đáp ứng đa dạng điều kiện vận hành của từng hệ thống đường ống.

Nhờ tính linh hoạt và khả năng kết nối nhanh, mặt bích ren được ứng dụng trong hệ thống cấp thoát nước, khí nén, PCCC, HVAC và nhiều đường ống công nghiệp. Để đảm bảo độ kín và độ bền khi sử dụng, cần lựa chọn đúng kích thước, chuẩn ren, vật liệu và cấp áp suất phù hợp với thông số kỹ thuật của hệ thống.

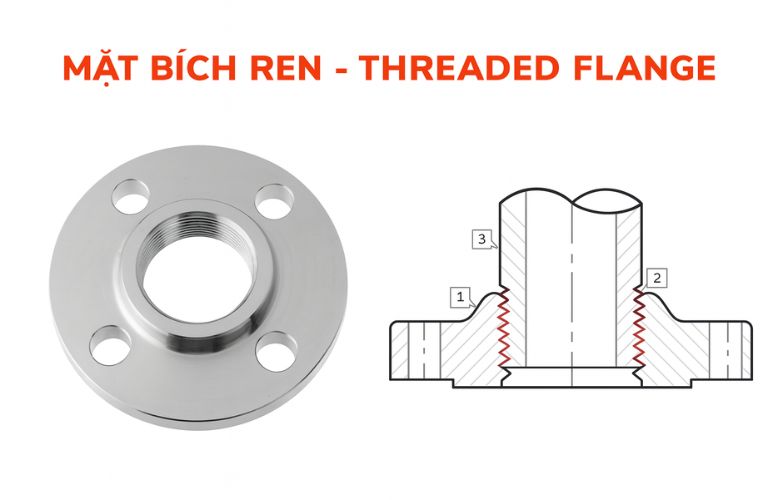

Cấu tạo của mặt bích ren

Mặt bích ren có cấu tạo tương đối đơn giản nhưng yêu cầu độ chính xác cao để bảo đảm khả năng kết nối chắc chắn và hạn chế rò rỉ trong quá trình vận hành. Một sản phẩm hoàn chỉnh thường gồm các bộ phận chính sau:

• Thân mặt bích: Là phần chịu lực chính, thường được chế tạo từ thép carbon, inox, thép mạ kẽm hoặc vật liệu phù hợp với môi trường sử dụng. Đường kính, độ dày và hình dạng của thân bích được sản xuất theo từng tiêu chuẩn kỹ thuật cụ thể.
• Lỗ ren trung tâm: Được gia công ren để kết nối trực tiếp với đầu ống có ren tương ứng. Các chuẩn ren thường gặp gồm NPT, BSP và một số tiêu chuẩn khác tùy theo yêu cầu của hệ thống.
• Lỗ bulong: Được bố trí đều xung quanh thân mặt bích để liên kết với mặt bích đối diện bằng bulong và đai ốc. Số lượng, đường kính và khoảng cách giữa các lỗ phụ thuộc vào kích thước cũng như tiêu chuẩn sản xuất.
• Bề mặt làm kín: Là phần tiếp xúc giữa hai mặt bích và thường kết hợp với gioăng để tăng độ kín cho mối nối. Bề mặt này có thể được thiết kế theo nhiều dạng khác nhau tùy thuộc vào tiêu chuẩn và điều kiện làm việc.

Nhìn chung, các bộ phận của mặt bích ren được thiết kế đồng bộ nhằm tạo nên mối nối ổn định, thuận tiện cho việc lắp đặt và tháo rời. Khi lựa chọn sản phẩm, cần kiểm tra kỹ kích thước, chuẩn ren, cấp áp suất và tiêu chuẩn mặt bích để bảo đảm phù hợp với hệ thống đường ống.

Thông số kỹ thuật phổ biến của mặt bích ren

Thông số của mặt bích ren sẽ thay đổi tùy theo tiêu chuẩn sản xuất, vật liệu và yêu cầu của từng hệ thống. Dưới đây là bảng thông số phổ biến để tham khảo:

Lưu ý: Các thông số trên mang tính tham khảo. Khi lựa chọn mặt bích ren, cần đối chiếu chính xác kích thước đường ống, chuẩn ren, vật liệu, cấp áp suất và tiêu chuẩn kỹ thuật để bảo đảm khả năng tương thích với hệ thống.

Các loại mặt bích ren phổ biến hiện nay

Mặt bích ren được sản xuất với nhiều loại vật liệu và tiêu chuẩn khác nhau nhằm đáp ứng từng môi trường làm việc cụ thể. Trong thực tế, sản phẩm thường được phân loại chủ yếu theo vật liệu chế tạo như sau:

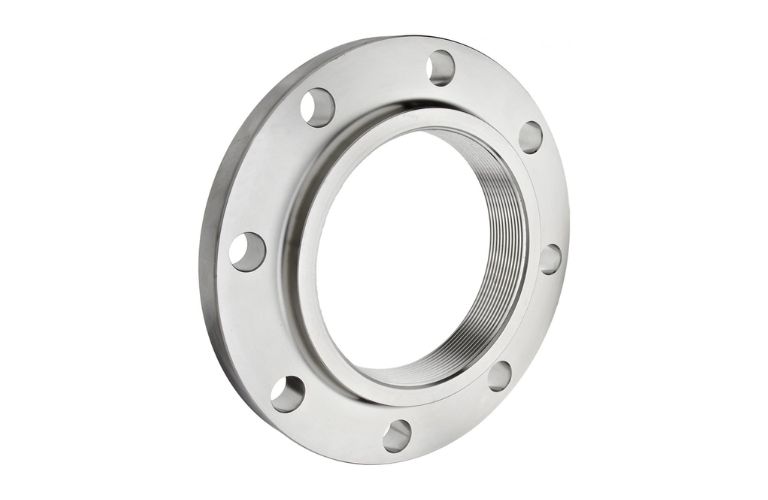

Mặt bích ren inox

Mặt bích ren inox thường được chế tạo từ inox 304, inox 316 hoặc các mác inox tương đương. Loại này có khả năng chống ăn mòn tốt, bề mặt sáng và phù hợp với những hệ thống yêu cầu độ sạch hoặc thường xuyên tiếp xúc với môi trường ẩm, hóa chất nhẹ.

Sản phẩm được sử dụng phổ biến trong hệ thống cấp nước, thực phẩm, dược phẩm, hóa chất và nhiều dây chuyền công nghiệp. Tùy điều kiện vận hành, người dùng có thể lựa chọn loại inox phù hợp để cân bằng giữa khả năng chống ăn mòn và chi phí.

Mặt bích ren thép

Mặt bích ren thép được sử dụng rộng rãi nhờ độ cứng cao, khả năng chịu lực tốt và mức chi phí hợp lý. Sản phẩm thường xuất hiện trong hệ thống đường ống công nghiệp, khí nén, PCCC, dầu khí và các ứng dụng kỹ thuật thông dụng.

Tùy tiêu chuẩn sản xuất, mặt bích ren thép có thể được thiết kế với nhiều kích thước và cấp áp suất khác nhau. Khi sử dụng trong môi trường có độ ẩm hoặc nguy cơ ăn mòn, cần chú ý đến lớp bảo vệ bề mặt và điều kiện bảo trì.

Mặt bích ren thép mạ kẽm

Mặt bích ren thép mạ kẽm được phủ thêm một lớp kẽm trên bề mặt nhằm tăng khả năng chống oxy hóa và hạn chế ảnh hưởng của môi trường bên ngoài. So với thép carbon thông thường, loại này phù hợp hơn với những khu vực có độ ẩm cao hoặc hệ thống cần tăng khả năng bảo vệ bề mặt.

Sản phẩm thường được ứng dụng trong đường ống cấp nước, PCCC và một số hệ thống cơ điện. Tuy nhiên, việc lựa chọn vẫn cần căn cứ vào nhiệt độ, áp suất và tính chất của lưu chất để bảo đảm độ bền lâu dài.

Mặt bích ren theo tiêu chuẩn kỹ thuật

Ngoài cách phân loại theo vật liệu, mặt bích ren còn được chia theo các tiêu chuẩn như JIS, ANSI/ASME, DIN hoặc BS. Mỗi tiêu chuẩn có quy định riêng về đường kính, độ dày, số lượng lỗ bulong, khoảng cách tâm lỗ và cấp áp suất.

Do đó, khi thay thế hoặc lắp mới, cần lựa chọn mặt bích có cùng tiêu chuẩn với các thiết bị và phụ kiện trong hệ thống. Việc đồng bộ đúng thông số sẽ giúp quá trình lắp ráp thuận lợi, hạn chế sai lệch kích thước và nâng cao độ kín của mối nối.

Ưu điểm và hạn chế của mặt bích ren

Mặt bích ren được lựa chọn trong nhiều hệ thống đường ống nhờ khả năng thi công nhanh và không yêu cầu hàn trực tiếp lên đường ống. Tuy nhiên, loại mặt bích này cũng có những giới hạn nhất định về điều kiện vận hành. Việc hiểu rõ ưu và nhược điểm sẽ giúp lựa chọn sản phẩm phù hợp hơn với từng ứng dụng cụ thể.

Ưu điểm

• Không cần hàn khi lắp đặt: Mặt bích được kết nối trực tiếp với đầu ống thông qua phần ren, giúp rút ngắn thời gian thi công. Điều này đặc biệt hữu ích tại những vị trí khó thực hiện công việc hàn hoặc cần hạn chế phát sinh nhiệt. Quá trình lắp đặt cũng trở nên đơn giản và linh hoạt hơn.

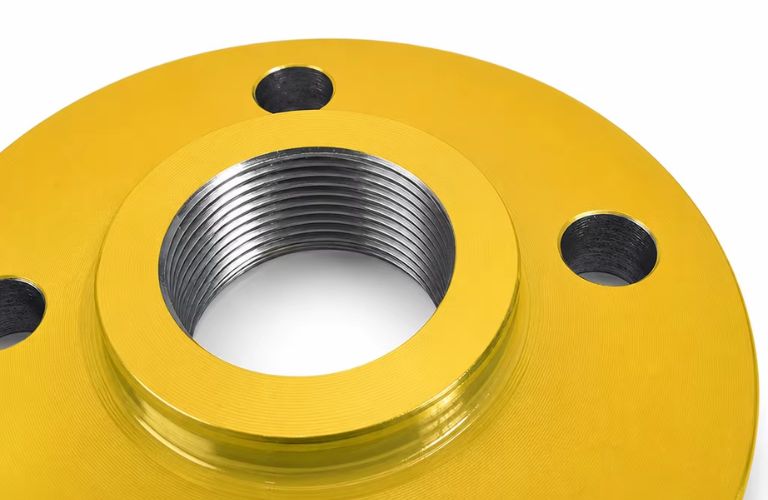

• Dễ tháo lắp và bảo trì: Kết nối ren cho phép tháo mặt bích khi cần kiểm tra, vệ sinh hoặc thay thế thiết bị. Nhờ đó, việc bảo trì hệ thống có thể được thực hiện thuận tiện mà không phải cắt bỏ mối hàn. Đây là lợi thế đáng kể đối với các hệ thống cần bảo dưỡng định kỳ.
• Đa dạng vật liệu và tiêu chuẩn: Mặt bích ren có nhiều lựa chọn như thép carbon, inox, thép mạ kẽm cùng các tiêu chuẩn JIS, ANSI/ASME, DIN hoặc BS. Người dùng có thể lựa chọn quy cách phù hợp với kích thước đường ống, môi chất và áp suất vận hành. Sự đa dạng này giúp sản phẩm đáp ứng nhiều yêu cầu kỹ thuật khác nhau.
• Phù hợp với nhiều hệ thống đường ống: Sản phẩm có thể được sử dụng trong hệ thống cấp thoát nước, khí nén, PCCC, HVAC và nhiều ứng dụng công nghiệp. Khả năng kết nối nhanh giúp giảm thời gian lắp đặt tại công trường. Tuy nhiên, phạm vi sử dụng cần tuân theo thông số thiết kế của từng loại mặt bích.

Hạn chế

• Yêu cầu độ chính xác của phần ren: Ren trên mặt bích và đầu ống phải đồng bộ về kích thước, bước ren và tiêu chuẩn. Nếu ren không tương thích hoặc bị hư hỏng, mối nối có thể khó lắp đặt hoặc giảm khả năng làm kín. Vì vậy, cần kiểm tra kỹ thông số trước khi đưa vào sử dụng.
• Cần kiểm soát độ kín của mối nối: So với một số kiểu kết nối hàn, vị trí ren có thể trở thành điểm cần chú ý khi hệ thống chịu rung động, thay đổi nhiệt độ hoặc áp suất liên tục. Vật liệu làm kín và kỹ thuật lắp đặt phải phù hợp để hạn chế nguy cơ rò rỉ. Việc kiểm tra định kỳ cũng cần được thực hiện trong quá trình vận hành.
• Không phù hợp với mọi điều kiện làm việc: Khả năng sử dụng của mặt bích ren phụ thuộc vào vật liệu, tiêu chuẩn, cấp áp suất và tính chất của lưu chất. Với các hệ thống có điều kiện vận hành đặc biệt, cần đối chiếu tiêu chuẩn kỹ thuật trước khi lựa chọn. Không nên sử dụng chỉ dựa trên ưu điểm thi công nhanh hoặc chi phí ban đầu.

Ứng dụng mặt bích ren trong thực tế

Nhờ khả năng kết nối nhanh, không cần hàn và thuận tiện khi tháo lắp, mặt bích ren được sử dụng trong nhiều hệ thống đường ống dân dụng và công nghiệp. Tùy vào vật liệu, tiêu chuẩn và cấp áp suất, sản phẩm có thể đáp ứng nhiều môi trường làm việc khác nhau. Một số ứng dụng phổ biến gồm:

• Hệ thống cấp thoát nước

Mặt bích ren được dùng để kết nối đường ống với van, máy bơm, đồng hồ đo hoặc các thiết bị phụ trợ. Kiểu nối ren giúp quá trình lắp đặt và bảo trì diễn ra thuận tiện hơn. Đây là lựa chọn phù hợp với nhiều hệ thống nước có quy mô vừa và nhỏ.

• Hệ thống PCCC

Sản phẩm có thể được sử dụng tại một số vị trí kết nối van, đường ống và thiết bị trong hệ thống phòng cháy chữa cháy. Khả năng tháo lắp nhanh hỗ trợ việc kiểm tra, bảo trì hoặc thay thế thiết bị khi cần thiết. Khi sử dụng, cần lựa chọn đúng tiêu chuẩn và cấp áp suất theo thiết kế hệ thống.

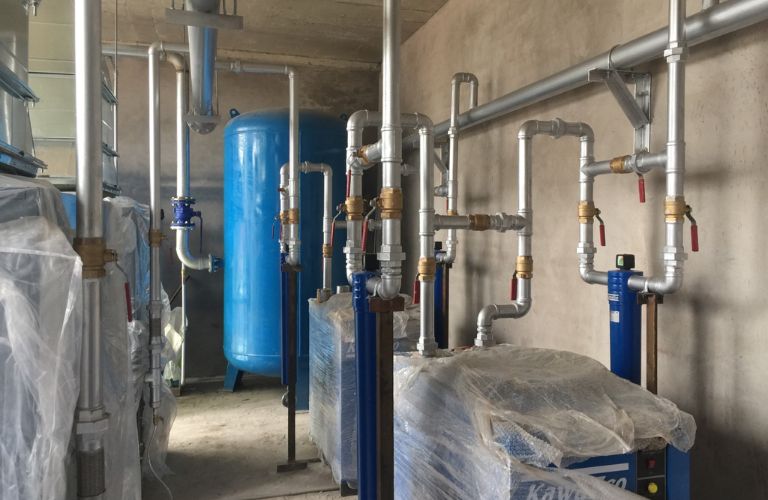

• Hệ thống khí nén

Mặt bích ren thường được ứng dụng để liên kết đường ống dẫn khí với van, thiết bị đo hoặc cụm máy. Mối nối ren giúp việc thi công gọn hơn và không cần tạo mối hàn tại vị trí kết nối. Độ kín của phần ren cần được kiểm soát kỹ trong quá trình lắp đặt.

• Hệ thống HVAC

Trong hệ thống điều hòa không khí, thông gió và đường ống kỹ thuật, mặt bích ren có thể được dùng tại những vị trí cần kết nối linh hoạt. Sản phẩm hỗ trợ tháo lắp thiết bị tương đối thuận tiện khi bảo dưỡng. Vật liệu và kích thước cần được lựa chọn phù hợp với môi chất cũng như điều kiện vận hành.

• Đường ống công nghiệp

Mặt bích ren được sử dụng trong nhiều nhà máy sản xuất, hệ thống xử lý nước và dây chuyền kỹ thuật. Tùy môi trường, có thể lựa chọn loại thép carbon, inox hoặc thép mạ kẽm để đáp ứng yêu cầu sử dụng. Với những hệ thống có áp suất, nhiệt độ hoặc môi chất đặc thù, cần đối chiếu kỹ tiêu chuẩn kỹ thuật trước khi lắp đặt.

• Kết nối van và thiết bị đường ống

Mặt bích ren còn được dùng để liên kết van công nghiệp, lọc Y, đồng hồ áp suất, máy bơm và nhiều thiết bị khác. Kiểu kết nối này giúp việc tháo thiết bị để kiểm tra hoặc thay thế trở nên đơn giản hơn. Đây cũng là một trong những lý do mặt bích ren được lựa chọn tại các vị trí cần bảo trì định kỳ.

Bảng giá mặt bích ren

Giá mặt bích ren phụ thuộc vào nhiều yếu tố như vật liệu, kích thước, tiêu chuẩn sản xuất, cấp áp suất, xuất xứ và số lượng đặt hàng. Vì vậy, An Phú Thành không áp dụng một mức giá cố định cho tất cả các quy cách mà sẽ báo giá theo nhu cầu thực tế của từng khách hàng.

Để nhận mức giá chính xác, quý khách nên cung cấp đầy đủ thông tin về kích thước, vật liệu, chuẩn ren, tiêu chuẩn mặt bích và số lượng cần mua. An Phú Thành sẽ hỗ trợ kiểm tra quy cách phù hợp và gửi báo giá theo từng yêu cầu cụ thể.

Quý khách có nhu cầu đặt mua mặt bích ren vui lòng liên hệ 0946 729 913 để được hỗ trợ nhanh chóng về sản phẩm, tình trạng hàng và báo giá hiện tại.

So sánh mặt bích ren và mặt bích hàn

Mặt bích ren và mặt bích hàn đều được sử dụng để kết nối đường ống với van, máy bơm hoặc các thiết bị khác, nhưng khác nhau rõ rệt về phương thức lắp đặt và điều kiện sử dụng. Việc lựa chọn loại nào cần dựa trên áp suất, nhiệt độ, môi chất và yêu cầu thi công của từng hệ thống.

Nhìn chung, mặt bích ren phù hợp với những vị trí cần lắp đặt nhanh, dễ tháo lắp và hạn chế công việc hàn tại hiện trường. Trong khi đó, mặt bích hàn thường được ưu tiên ở các hệ thống có yêu cầu cao hơn về độ kín, độ bền liên kết và điều kiện vận hành.

Khi lựa chọn, không nên chỉ dựa vào sự thuận tiện khi thi công mà cần đối chiếu đầy đủ tiêu chuẩn, vật liệu, áp suất và nhiệt độ làm việc. Điều này giúp bảo đảm mối nối phù hợp với thiết kế và duy trì độ ổn định trong suốt quá trình vận hành.

Cách lựa chọn mặt bích ren phù hợp

Để mặt bích ren hoạt động ổn định và tương thích với hệ thống đường ống, cần xem xét đồng thời nhiều yếu tố kỹ thuật thay vì chỉ dựa vào kích thước. Một số tiêu chí quan trọng gồm:

• Xác định đúng kích thước: Chọn mặt bích có kích thước DN hoặc inch phù hợp với đường ống và thiết bị cần kết nối.
• Kiểm tra chuẩn ren: Ren NPT, BSP hoặc BSPT phải tương thích với đầu ren của đường ống để hạn chế sai lệch và rò rỉ.

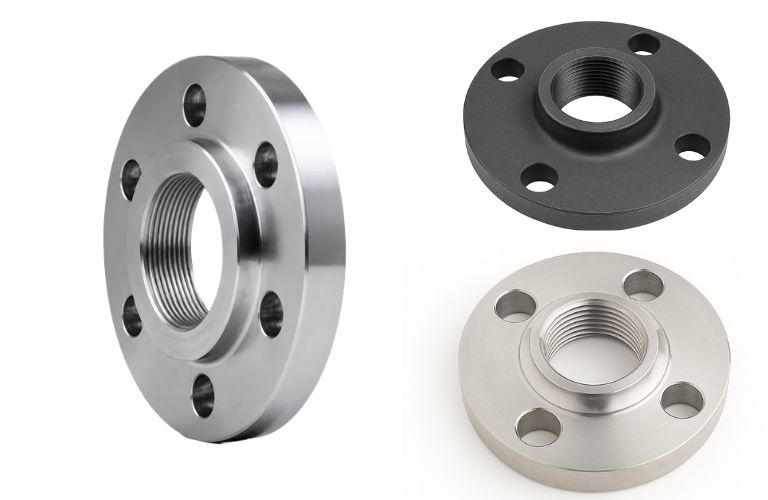

• Lựa chọn vật liệu phù hợp: Thép carbon, inox 304, inox 316 hoặc thép mạ kẽm nên được chọn theo môi chất và điều kiện làm việc.
• Chọn đúng tiêu chuẩn: Cần đồng bộ tiêu chuẩn JIS, ANSI/ASME, DIN hoặc BS với các phụ kiện và thiết bị trong hệ thống.
• Xác định cấp áp suất: Mặt bích phải đáp ứng được áp suất và nhiệt độ vận hành thực tế, đồng thời phù hợp với yêu cầu thiết kế.
• Kiểm tra nguồn gốc sản phẩm: Ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, chất lượng gia công tốt và đầy đủ chứng từ khi công trình yêu cầu.

Việc lựa chọn đúng ngay từ đầu giúp quá trình lắp đặt thuận lợi, tăng độ kín của mối nối và hạn chế phát sinh chi phí sửa chữa về sau. Nếu chưa xác định chính xác quy cách, người mua nên cung cấp thông tin hệ thống để đơn vị cung cấp hỗ trợ lựa chọn sản phẩm phù hợp.

Những lưu ý khi sử dụng mặt bích ren

Để mặt bích ren duy trì độ kín và hoạt động ổn định trong quá trình sử dụng, cần chú ý một số vấn đề sau:

• Làm sạch phần ren trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ hoặc ba via để hạn chế tình trạng kẹt ren và sai lệch khi kết nối.
• Sử dụng vật liệu làm kín phù hợp: Có thể dùng băng tan, keo làm kín ren hoặc vật liệu chuyên dụng theo yêu cầu của hệ thống và môi chất.
• Không siết quá lực: Việc siết quá chặt có thể làm hỏng ren, biến dạng chi tiết hoặc ảnh hưởng đến độ bền của mối nối.
• Căn chỉnh đúng vị trí: Hai mặt bích cần được lắp thẳng hàng trước khi siết bulong để tránh tạo ứng suất không cần thiết lên đường ống.
• Kiểm tra độ kín sau khi lắp: Nên thử áp hoặc kiểm tra rò rỉ theo quy trình kỹ thuật trước khi đưa hệ thống vào vận hành chính thức.
• Theo dõi định kỳ: Trong quá trình sử dụng, cần kiểm tra vị trí ren, gioăng và bulong, đặc biệt ở những hệ thống thường xuyên rung động hoặc thay đổi nhiệt độ.
• Không vượt quá giới hạn thiết kế: Áp suất, nhiệt độ và loại lưu chất phải nằm trong phạm vi phù hợp với vật liệu và tiêu chuẩn của mặt bích.

Thực hiện đúng các lưu ý trên sẽ giúp hạn chế rò rỉ, giảm nguy cơ hư hỏng tại vị trí kết nối và kéo dài thời gian sử dụng của hệ thống đường ống.

Mặt bích ren là giải pháp kết nối linh hoạt, dễ lắp đặt và phù hợp với nhiều hệ thống đường ống khác nhau. Để sử dụng hiệu quả, cần lựa chọn đúng vật liệu, tiêu chuẩn, kích thước và cấp áp suất theo yêu cầu thực tế. Nếu cần hỗ trợ chọn quy cách hoặc báo giá, khách hàng có thể liên hệ An Phú Thành để được hỗ trợ nhanh chóng.
