Thông tin sản phẩm

Trong thiết kế hệ thống cấp thoát, xử lý nước công nghiệp, áp suất không chỉ là nguồn lực, mà còn là mối đe dọa tiềm tàng. Hiện tượng tăng áp đột ngột hay “búa nước” có thể phá hủy đường ống, làm hỏng máy bơm và gây rò rỉ tại các khớp nối. Để tránh tình trạng này xảy ra, các dự án, công trình thường lựa chọn sử dụng van an toàn YDK.

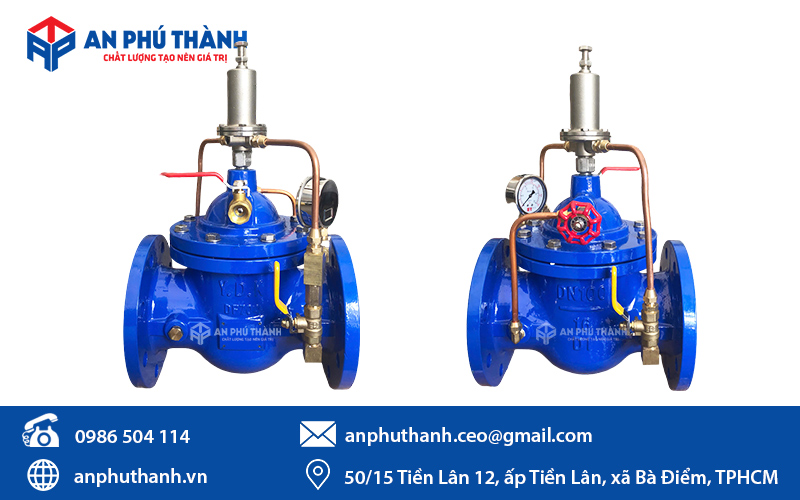

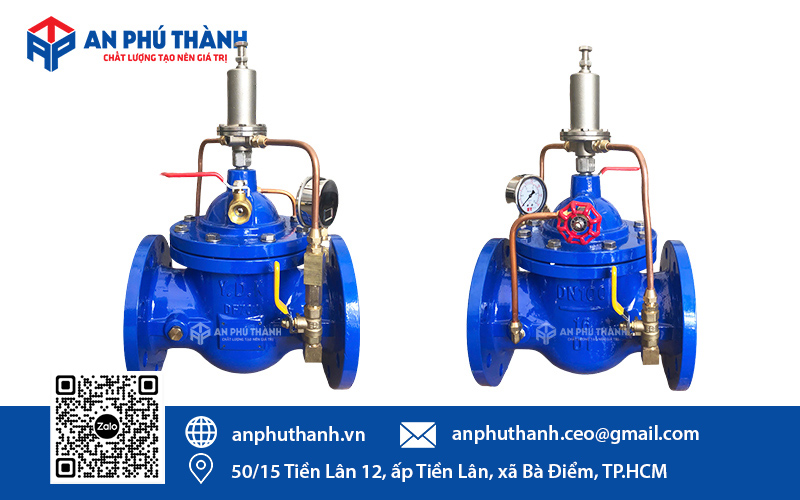

Van an toàn YDK Model KCV500 chính là “chốt chặn” cuối cùng, đảm bảo hệ thống luôn vận hành trong ngưỡng an toàn tuyệt đối.

1. Tổng quan về Van an toàn YDK KCV500

Trước khi đi sâu vào các thông số kỹ thuật, chúng ta cần hiểu rõ vai trò của van an toàn trong hệ thống đường ống.

1.1 Khái niệm: Van an toàn là gì?

Van an toàn là một thiết bị thủy lực tự động được lắp đặt trên đường ống với nhiệm vụ duy nhất: Bảo vệ hệ thống khỏi tình trạng quá áp.

Hãy tưởng tượng hệ thống đường ống của bạn như một chiếc nồi áp suất. Nếu áp suất bên trong vượt quá khả năng chịu đựng của vỏ nồi, nó sẽ nổ tung. Van an toàn đóng vai trò như chiếc van nhỏ trên nắp nồi:

• Ở trạng thái bình thường: Van luôn đóng chặt để nước lưu thông ổn định trong ống.
• Khi có sự cố (Quá áp): Khi áp suất vượt qua mức cài đặt an toàn, van sẽ tự động mở ra để xả bớt một lượng nước ra ngoài (về bể chứa hoặc đường thoát).
• Khi áp suất ổn định: Sau khi áp suất đã hạ xuống mức an toàn, van sẽ tự động đóng lại để hệ thống tiếp tục làm việc.

Việc lắp đặt van an toàn YDK KCV500 giúp bạn loại bỏ hoàn toàn rủi ro vỡ ống, hỏng đồng hồ đo hoặc cháy máy bơm do áp lực dội ngược.

1.2. Bảng đặc điểm kỹ thuật van an toàn Model KCV500

Sự tin cậy của một thiết bị kỹ thuật bắt đầu từ những con số minh bạch. Model KCV500 được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất của ngành van công nghiệp.

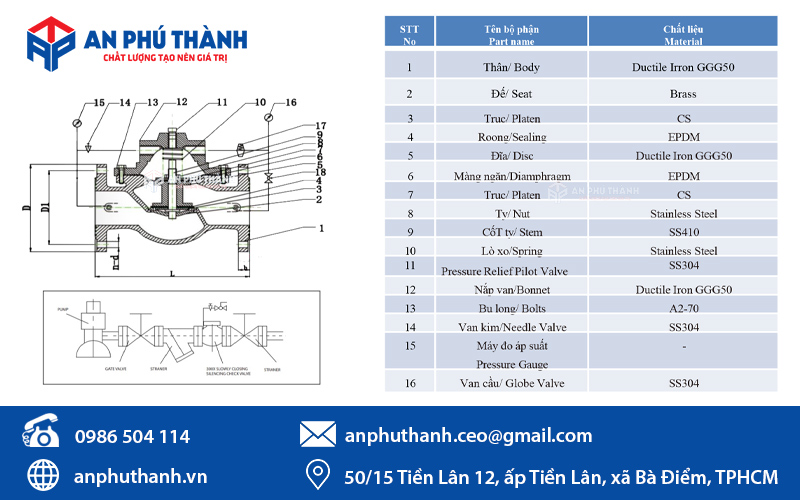

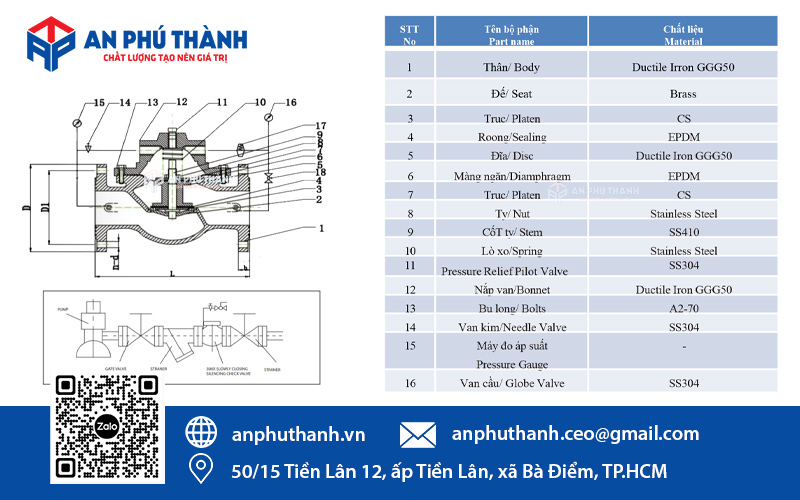

1.3. Vật liệu cấu tạo thiết bị

Để chịu được áp lực liên tục và môi trường ẩm ướt, Model KCV500 được chế tạo từ các vật liệu có độ bền cơ học cao:

• Thân và nắp van (Body/Bonnet): Gang cầu (Ductile Iron). Đây là loại vật liệu có khả năng chịu va đập và độ dẻo dai vượt trội so với gang xám thông thường, giúp van không bị nứt vỡ khi áp suất tăng cao đột ngột.
• Trục van (Stem): Thép không gỉ 2Cr13, đảm bảo không bị kẹt van do rỉ sét sau thời gian dài sử dụng.
• Đĩa van (Disc): Gang cầu bọc cao su EPDM tiêu chuẩn thực phẩm, giúp đóng kín hoàn toàn và an toàn cho nguồn nước sạch.
• Hệ thống Pilot & Phụ kiện: Đồng (Brass) hoặc Inox 304, đảm bảo độ nhạy cho các đường dẫn tín hiệu áp suất nhỏ.
• Lớp phủ: Toàn bộ thân van được sơn phủ Epoxy tĩnh điện màu xanh với độ dày cao, giúp chống ăn mòn và oxy hóa trong mọi điều kiện môi trường.

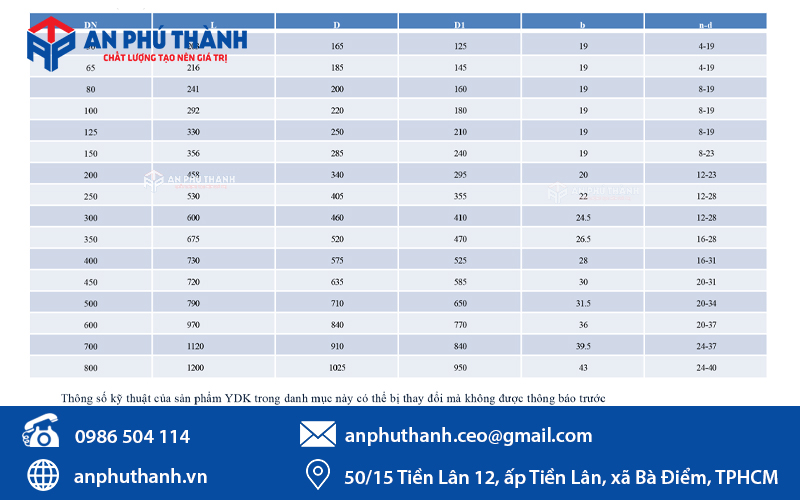

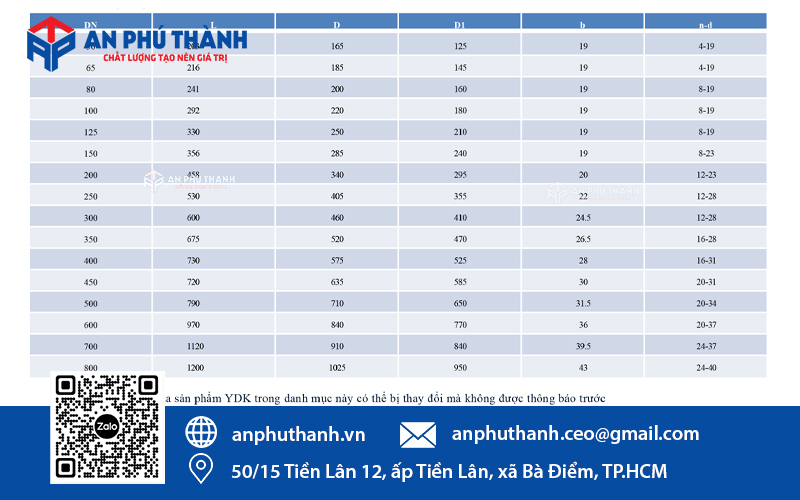

1.4. Hướng dẫn lựa chọn kích thước van an toàn YDK KCV500

Việc chọn size van không chỉ căn cứ vào đường ống mà phải dựa trên lưu lượng xả cần thiết. YDK cung cấp dải kích thước đa dạng:

• DN50 – DN100: Thích hợp cho các tòa nhà chung cư, khách sạn, trung tâm thương mại.
• DN150 – DN300: Giải pháp cho các nhà máy sản xuất, khu công nghiệp tập trung.
• DN350 – DN600: Dành cho các trạm bơm cấp nước đô thị hoặc hệ thống thủy lợi quy mô lớn.

(Lưu ý: Khoảng cách lắp đặt L từ 240mm đến 970mm, cần được tính toán kỹ trong bản vẽ thiết kế phòng máy).

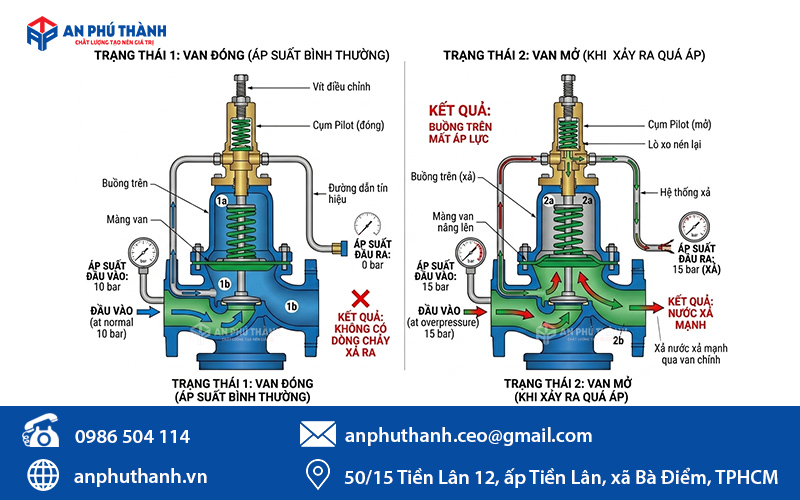

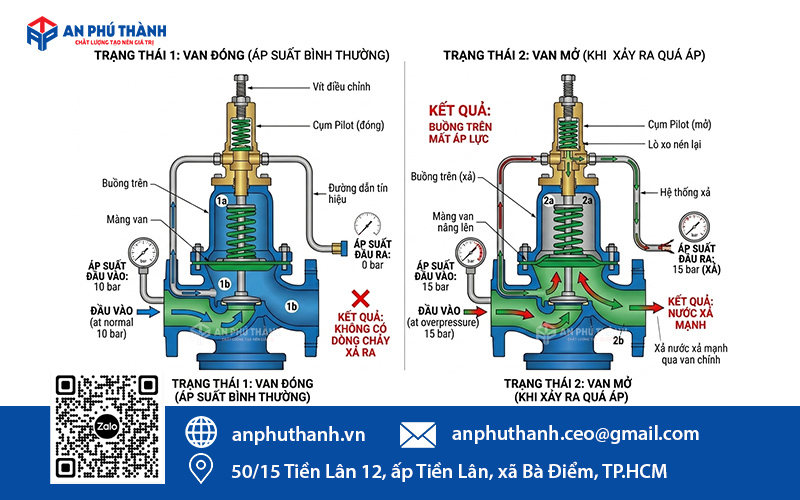

2. Nguyên lý hoạt động của van an toàn YDK KCV500

Khác với các dòng van an toàn trực tiếp dùng lò xo thô sơ thường có sai số lớn, YDK KCV500 vận hành theo cơ chế Pilot Operated (Tác động gián tiếp).

Quy trình xả áp diễn ra như sau:

1. Trạng thái đóng: Khi áp suất đường ống dưới mức cài đặt, cụm Pilot đóng lại. Áp lực nước từ đường ống chính đi qua đường dẫn nhỏ vào buồng trên của màng van, ép chặt đĩa van xuống ghế van.
2. Trạng thái mở (Xả áp): Khi áp suất hệ thống vượt quá ngưỡng cài đặt (ví dụ: cài đặt 10bar, thực tế lên 10.5bar), cụm Pilot nhạy bén sẽ mở ra. Lúc này, nước trong buồng trên màng van được xả ra ngoài, làm giảm áp lực ép xuống.
3. Giải phóng áp suất: Áp lực từ đường ống chính sẽ đẩy màng van nâng lên, cho phép dòng nước xả ra đường nhánh để hạ áp suất hệ thống ngay lập tức.
4. Trạng thái phục hồi: Khi áp suất quay về mức an toàn, cụm Pilot đóng lại, áp lực được tái lập trong buồng trên và van chính đóng lại nhẹ nhàng, ngăn chặn cú sốc áp suất ngược.

3. Van an toàn giúp tối ưu giá trị vận hành và giải quyết thách thức cho nhà thầu

Trong phân khúc van công nghiệp, sự khác biệt của van an toàn YDK KCV500 không chỉ nằm ở thông số, mà còn ở khả năng giải quyết vấn đề cho các đơn vị thầu và kỹ sư vận hành.

Bảo chứng uy tín qua chất lượng kiểm soát nghiêm ngặt

Tại các dự án trọng điểm, một sự cố nhỏ về thiết bị cũng có thể ảnh hưởng lớn đến tiến độ và uy tín của nhà thầu.

• Giải pháp từ van YDK: Model KCV500 đảm bảo đáp ứng các tiêu chuẩn trong và ngoài nước. Đặc biệt, bộ hồ sơ chứng từ CO/CQ minh bạch, đầy đủ chính là “chìa khóa” giúp quy trình nghiệm thu với chủ đầu tư và các cơ quan chức năng trở nên nhanh chóng, thuận tiện.

Giải tỏa áp lực chi phí bảo trì hệ thống

Tình trạng kẹt Pilot hay rách màng van ở các dòng sản phẩm phổ thông sau 1-2 năm vận hành luôn là bài toán đau đầu về chi phí nhân công và linh kiện thay thế.

• Giá trị bền vững: KCV500 được chế tác từ thân gang cầu chịu lực và hệ thống linh kiện Inox chống ăn mòn, mang lại tuổi thọ vượt trội. Thiết kế thông minh cho phép kỹ thuật viên thực hiện bảo trì tại công trình, mà không cần tháo rời toàn bộ van, giúp tối ưu hóa thời gian và chi phí vận hành.

Đơn giản hóa quy trình cài đặt kỹ thuật

Việc thiết lập chính xác áp suất xả là yếu tố sống còn, nhưng thường gây khó khăn cho kỹ thuật viên nếu thiết bị có độ nhạy kém.

• Sự tiện lợi: Cụm Pilot của KCV500 được tinh chỉnh để đạt độ nhạy cao với vít điều chỉnh linh hoạt. Chỉ với các dụng cụ cơ bản và việc quan sát đồng hồ áp suất gắn trực tiếp trên thân van, kỹ thuật viên có thể dễ dàng thiết lập ngưỡng an toàn chính xác cho toàn bộ hệ thống tòa nhà hoặc nhà máy.

4. Lưu ý quan trọng khi lắp đặt và vận hành Van an toàn YDK

Để van an toàn YDK KCV500 bền bỉ “theo năm tháng”, các kỹ sư cần đặc biệt lưu ý:

1. Lắp đặt lọc chữ Y (Y-Strainer): Cụm Pilot có các đường ống dẫn rất nhỏ. Nếu nước chứa nhiều cặn bẩn, cát sỏi, Pilot sẽ bị kẹt ngay lập tức. Bắt buộc lắp lọc chữ Y phía trước van để bảo vệ hệ thống điều khiển.
2. Vị trí lắp đặt: Van nên được lắp trên một đường nhánh (Tee-off) và đầu ra nên được dẫn về bể chứa nước trung tâm để tái sử dụng, tránh lãng phí.
3. Hướng dòng chảy: Lắp đặt theo đúng chiều mũi tên đúc nổi trên thân van.
4. Kiểm tra định kỳ: Nên thực hiện xả thử định kỳ (3-6 tháng/lần) để đảm bảo màng van không bị dính và cụm Pilot vẫn hoạt động nhạy bén.

Van an toàn YDK Model KCV500 không chỉ là một thiết bị cơ khí, mà là “người bảo vệ” thầm lặng cho khối tài sản khổng lồ của doanh nghiệp. Với sự kết hợp giữa vật liệu gang cầu bền bỉ, công nghệ Pilot chính xác và tiêu chuẩn gia công Hàn Quốc, đây là khoản đầu tư xứng đáng cho mọi công trình yêu cầu sự an toàn tuyệt đối.
