Thông tin sản phẩm

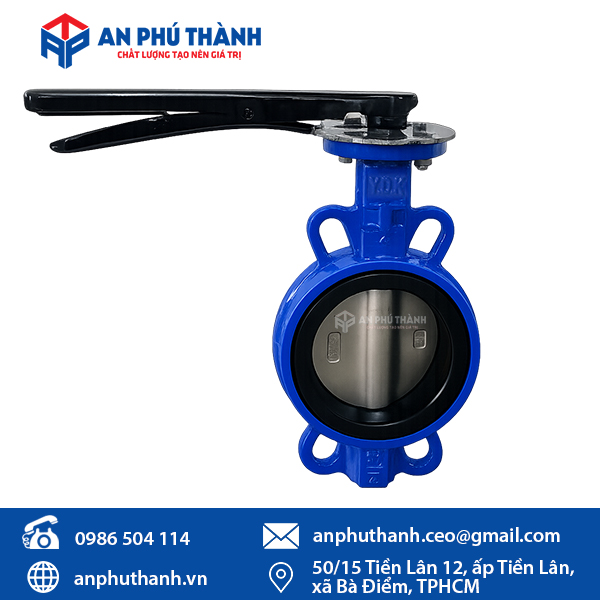

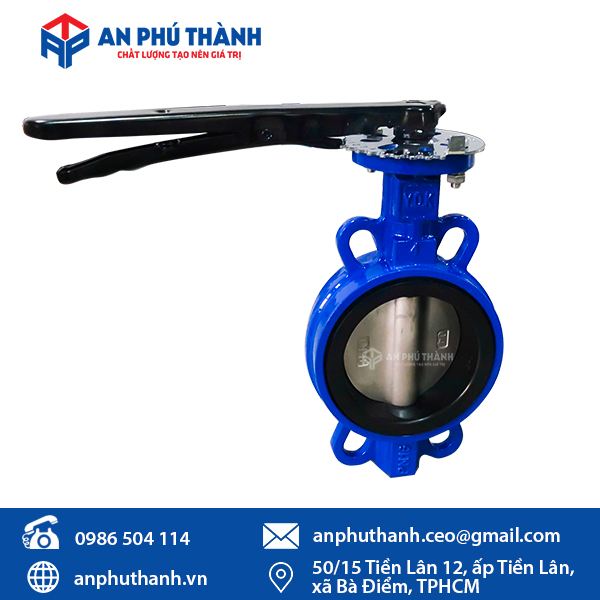

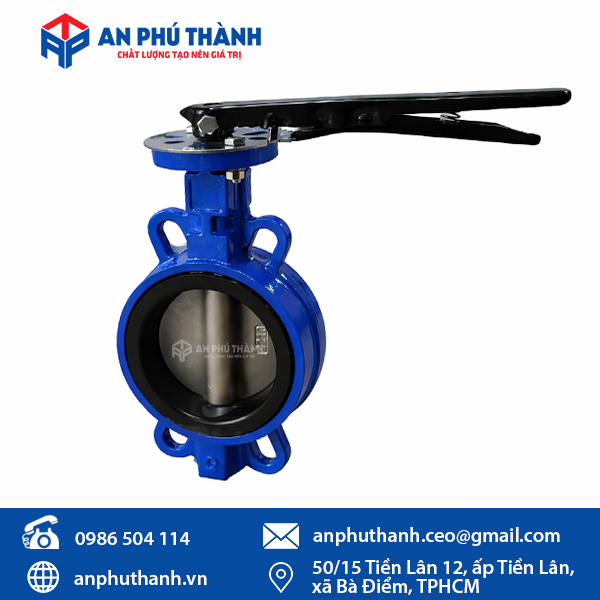

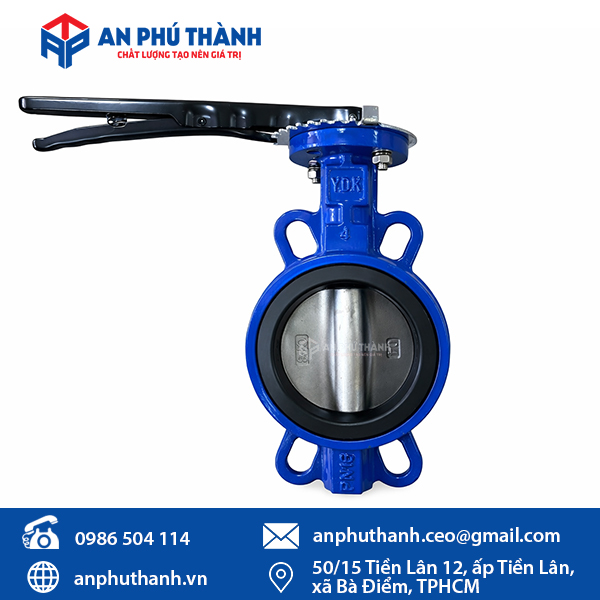

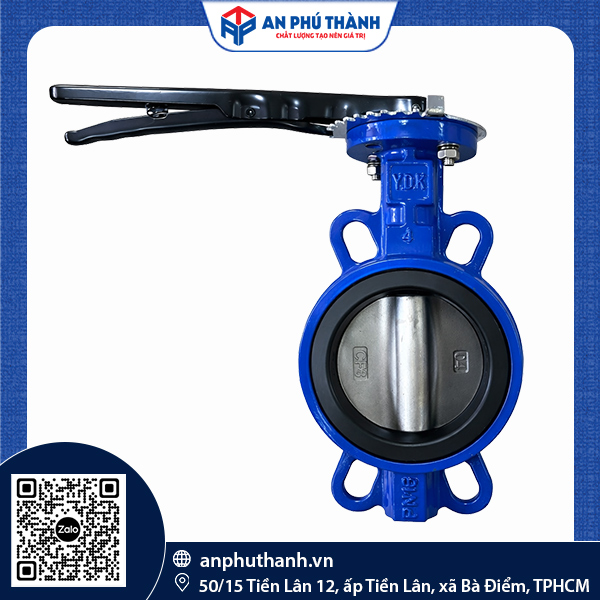

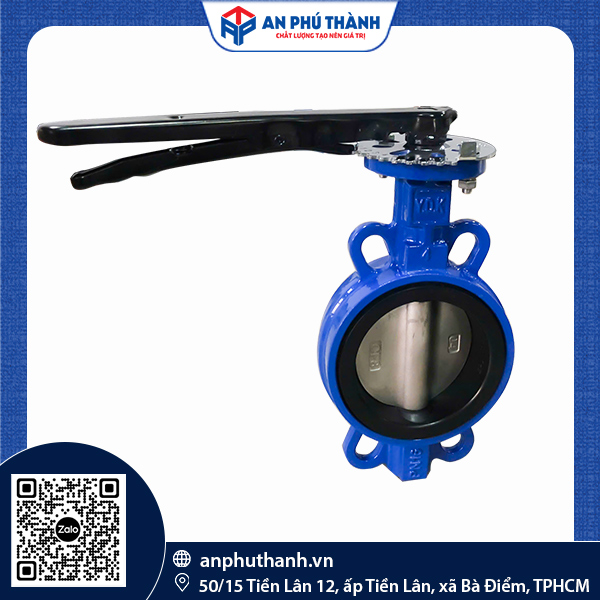

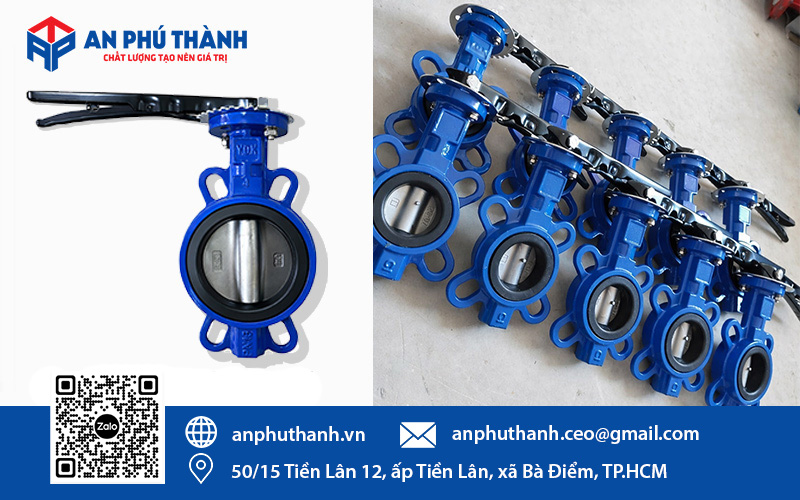

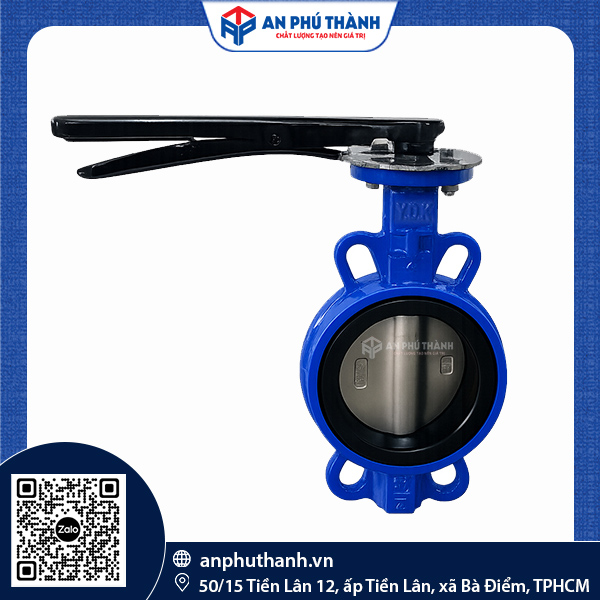

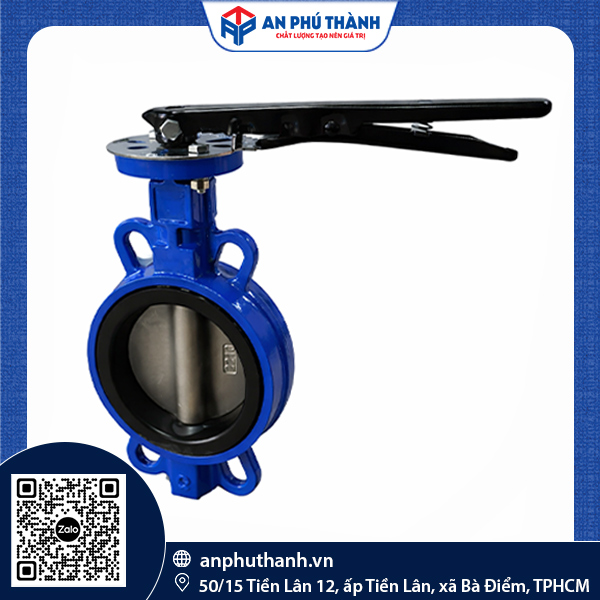

Van cánh bướm tay gạt YDK (Wafer Butterfly Valve) là dòng van vận hành bằng tay gạt chuyên dụng cho các hệ thống đường ống kích thước vừa và nhỏ (DN50 – DN400). Nhờ thiết kế kẹp nhỏ gọn, sản phẩm này mang đến giải pháp đóng ngắt dòng chảy nhanh chóng. Kín khít tuyệt đối và tiết kiệm chi phí đầu tư cho các trạm bơm nước sạch, PCCC, xử lý nước thải và hệ thống HVAC tại các tòa nhà cao tầng và khu công nghiệp.

Hiện tại An Phú Thành đang cung cấp van bướm tay gạt YDK Model KBF(WH) với đủ size từ DN50 – DN400. Chúng tôi cam kết các sản phẩm với đầy đủ chứng chỉ CO/CQ, hỗ trợ giao hàng nhanh chóng với mức chiết khấu tốt nhất cho khách hàng.

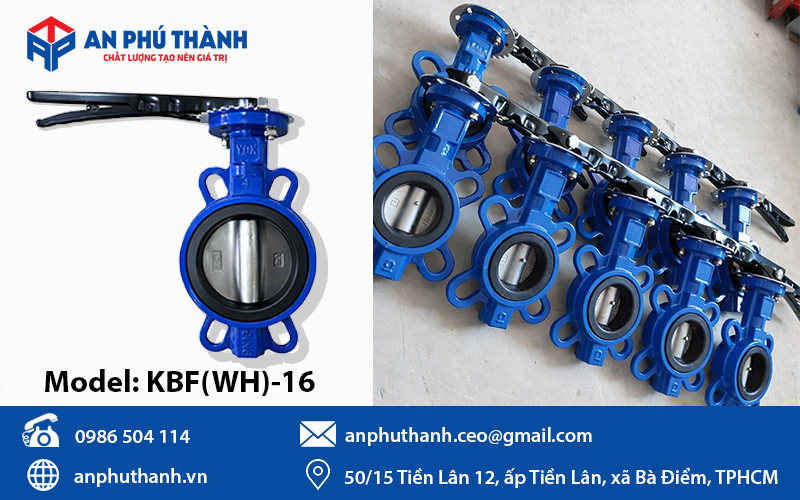

1. Thông số kỹ thuật Van cánh bướm tay gạt YDK: Model KBF(WH)-16

 Bảng thông số kỹ thuật van bướm tay gạt YDK – KBF(WH)-16

 Bảng kích thước van cánh bướm tay gạt YDK cơ bản:

* Lưu ý: Thông số kỹ thuật trong bảng có thể được nhà sản xuất điều chỉnh để phù hợp với các tiêu chuẩn vận hành mới nhất, mà không thông báo trước.

👉 TẢI CATALOG CHI TIẾT VAN BƯỚM TAY GẠT YDK TẠI ĐÂY

2. Đặc điểm cấu tạo & Cơ chế vận hành của Van bướm tay gạt YDK: Model KBF(WH)-16

2.1 Cấu tạo chi tiết của sản phẩm

So với các loại van bướm khác trên thị trường hiện nay, dòng van cánh bướm tay gạt này của YDK chú trọng vào độ bền vật liệu và sự chính xác trong gia công:

• Đĩa van (Disc) tự định tâm: Được làm từ inox 304 với thiết kế cạnh bo tròn giúp giảm thiểu sự mài mòn gioăng cao su khi đóng mở thường xuyên.
• Đệm gioăng làm kín (Seat) cao cấp: Sử dụng cao su EPDM hoặc NBR có tính đàn hồi cao, bọc hoàn toàn lòng thân van. Thiết kế này giúp đạt độ kín tuyệt đối, ngăn lưu chất tiếp xúc trực tiếp với thân gang, kéo dài tuổi thọ thiết bị.
• Trục van (Stem) chắc chắn: Được làm từ thép không gỉ, kết nối chính xác với tay gạt, đảm bảo truyền lực mượt mà, không bị rơ lắc sau thời gian dài sử dụng.
• Bộ điều khiển: Sử dụng tay gạt (Lever) với đĩa khấc (Notch plate) giúp định vị vị trí đóng mở theo các góc độ khác nhau.

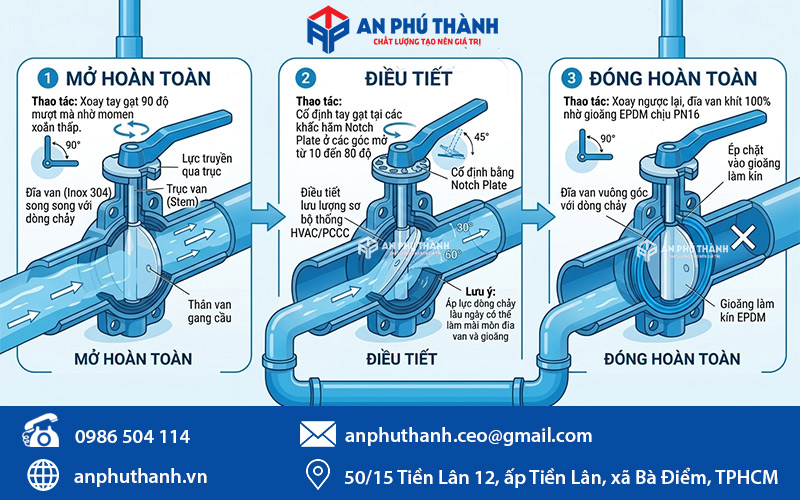

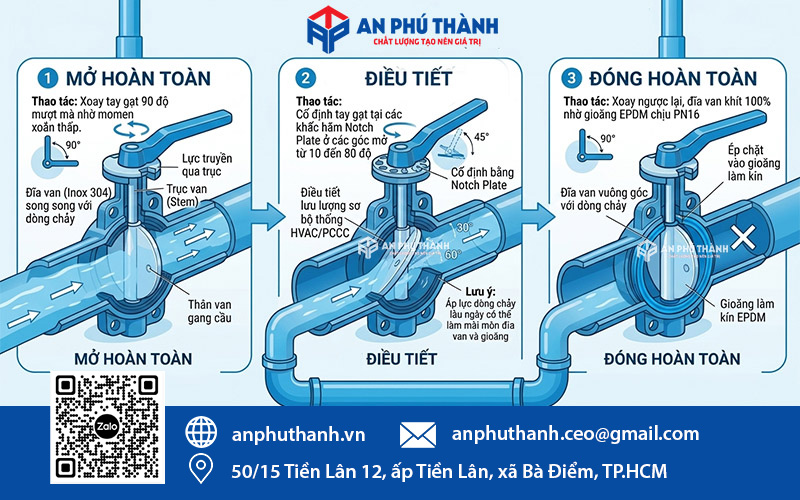

2.2 Cơ chế vận hành của sản phẩm

Van cánh bướm tay gạt YDK vận hành dựa trên nguyên lý xoay một phần tư vòng (90॰). Đây là cơ chế vận hành trực tiếp, tối ưu hóa thời gian đóng ngắt so với các dòng van cổng hay van cầu truyền thống.

• Quá trình truyền động lực học: Khi người vận hành tác động lực momen xoắn lên bộ phận tay gạt (Lever), lực này được truyền dẫn qua trục van (Stem) – vốn được kết nối cơ khí chính xác với đĩa van (Disc). Trục van đóng vai trò là tâm xoay, điều hướng đĩa van chuyển động theo một quỹ đạo cung tròn trong lòng thân van.
• Trạng thái mở hoàn toàn (Full Open): Ở vị trí góc mở 90॰ đĩa van nằm song song và trùng với trục trung tâm của dòng chảy. Thiết kế cạnh đĩa van mỏng của YDK giúp giảm thiểu tối đa hệ số cản thủy lực, cho phép lưu chất đi qua với tổn thất áp suất (Pressure Drop) ở mức thấp nhất. Đảm bảo lưu lượng và hiệu suất vận hành của toàn hệ thống.
• Trạng thái đóng hoàn toàn (Tight Shut-off): Khi tay gạt được đưa về vị trí 0॰ (vuông góc với đường ống), đĩa van sẽ ép chặt lên bề mặt gioăng cao su EPDM đàn hồi. Lúc này, lực nén cơ học tạo ra sự tiếp kín đa điểm dọc theo chu vi đĩa van, thiết lập một hàng rào ngăn chặn rò rỉ tuyệt đối, ngay cả trong điều kiện áp suất dòng ngược (Back pressure) lớn.
• Chế độ điều tiết sơ bộ: Thông qua đĩa răng cưa (Notch Plate) tích hợp trên cổ van, người dùng có thể hãm tay gạt tại các góc mở trung gian. Tại đây, đĩa van đóng vai trò như một vách ngăn điều hướng, giúp thay đổi tiết diện mặt cắt dòng chảy để điều chỉnh lưu lượng theo yêu cầu kỹ thuật của hệ thống.

3. Tại sao Van cánh bướm tay gạt YDK được ưu chuộng hiện nay?

Model KBF(WH)-16 không chỉ là một thiết bị đóng ngắt thông thường, mà còn tích hợp những tính năng vượt trội giúp tối ưu hóa hiệu suất và chi phí cho dự án:

• Tối ưu không gian & Tải trọng: Với thiết kế thân Wafer siêu mỏng, van giúp tiết kiệm diện tích lắp đặt tại các cụm bơm hoặc hộp kỹ thuật chật hẹp. Trọng lượng nhẹ giúp giảm áp lực cơ học lên giá đỡ và hệ thống đường ống treo.
• Kiểm soát dòng chảy tức thì: Cơ chế tay gạt cho phép đóng/ngắt hoàn toàn chỉ bằng một thao tác 90॰ trong 1-2 giây. Điều này cực kỳ quan trọng trong việc xử lý nhanh các sự cố tràn hoặc ngắt nước khẩn cấp.
• Tùy biến lưu lượng linh hoạt: Nhờ đĩa khấc định vị tích hợp, người vận hành có thể chủ động hãm đĩa van bướm ở các góc mở trung gian để điều tiết lưu lượng sơ bộ cho từng nhánh. Thay vì chỉ có hai trạng thái đóng hoặc mở như các loại van khác.
• Lắp đặt đa tiêu chuẩn: Van cánh bướm tay gạt YDK có tính tương thích cao với nhiều loại mặt bích (JIS 10K, BS, DIN). Nhờ vậy, nhà thầu dễ dàng triển khai trên các hệ thống ống khác nhau, mà không cần đặt hàng phụ kiện chuyên biệt, rút ngắn tiến độ thi công.
• Hiệu quả kinh tế vượt trội: So với các dòng van bướm vấu (Lug) hay van bướm tay quay cùng kích cỡ, dòng van tay gạt mang lại chi phí đầu tư thấp nhất. Nhưng vẫn đảm bảo đầy đủ chứng chỉ chất lượng và độ bền chuẩn quốc tế.

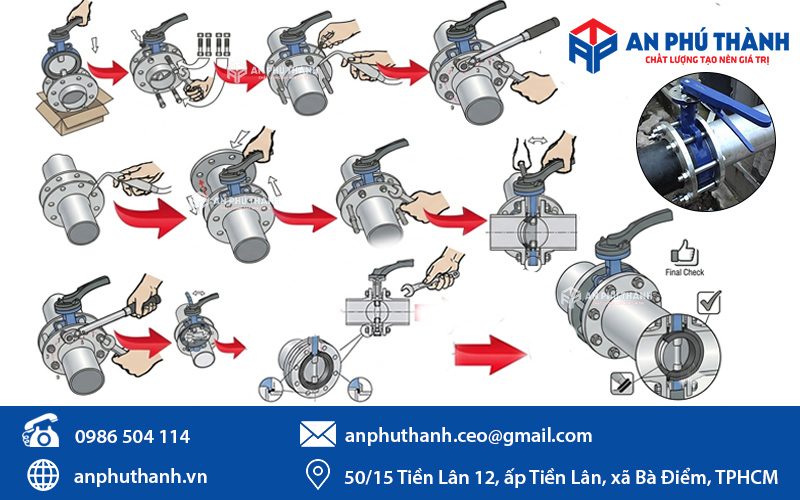

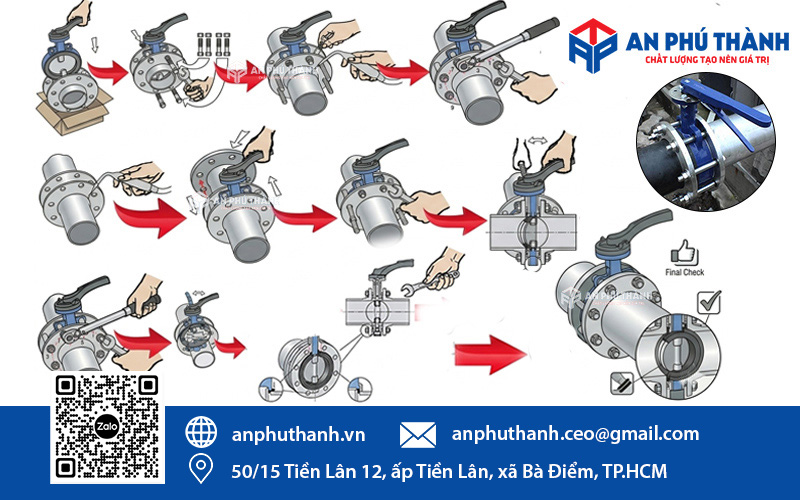

4. Hướng dẫn lắp đặt Van cánh bướm tay gạt YDK chuẩn kỹ thuật

Lắp đặt van bướm tay gạt đòi hỏi sự chính xác cao để đảm bảo độ kín và tuổi thọ cho gioăng cao su. Đội ngũ kỹ sư tại An Phú Thành khuyến nghị quý khách thực hiện theo các bước sau:

Bước 1: Công tác chuẩn bị

• Vệ sinh: Làm sạch bề mặt mặt bích và đường ống, loại bỏ hoàn toàn gỉ sét, mạt sắt hoặc vật cứng bên trong ống để tránh làm trầy xước đĩa van và lớp lót EPDM.
• Kiểm tra khoảng cách: Đảm bảo khoảng cách giữa hai mặt bích vừa đủ để đưa van vào mà không cần dùng lực cưỡng bức, tránh làm rách gioăng cao su ở hai mặt van.

Bước 2: Vị trí đĩa van khi lắp đặt (Quan trọng)

• Tuyệt đối không để van ở trạng thái đóng hoàn toàn khi đưa vào giữa hai mặt bích.
• Hãy mở đĩa van ở góc khoảng 10॰ – 20॰. Việc này giúp đĩa van nằm gọn trong thân, tránh bị mặt bích kẹp chặt gây biến dạng hoặc rách lớp cao su làm kín khi siết bu lông.

Bước 3: Căn chỉnh và xỏ bu lông

• Đặt van bướm vào giữa hai mặt bích, căn chỉnh sao cho tâm lỗ của van trùng với tâm ống.
• Xỏ các bu lông định vị qua mặt bích và thân van. Lưu ý: Van cánh bướm tay gạt YDK thường được kẹp bởi các bu lông dài xuyên suốt qua cả hai mặt bích.

Bước 4: Siết bu lông đối xứng

• Thực hiện siết bu lông theo hình ngôi sao (đối xứng).
• Đừng siết chặt ngay một con bu lông, mà hãy siết dần từng cặp đối diện nhau để lực ép lên vòng đệm cao su được phân bổ đều, ngăn chặn tình trạng lệch tâm hoặc rò rỉ lưu chất sau này.

Bước 5: Kiểm tra vận hành

• Sau khi siết chặt, hãy gạt tay gạt để vận hành thử từ trạng thái đóng sang mở hoàn toàn.
• Kiểm tra xem đĩa van có va chạm với thành ống hoặc mặt bích hay không. Nếu mọi thứ trơn tru, hệ thống đã sẵn sàng để đưa vào vận hành.

Lưu ý chuyên gia: Không nên sử dụng thêm gioăng đệm rời giữa van bướm và mặt bích. Vì lớp lót cao su trên thân van đã đóng vai trò là gioăng làm kín. Việc thêm gioăng có thể gây ra hiện tượng rò rỉ hoặc khó lắp đặt.

5.  Giải pháp cung ứng Van cánh bướm tay gạt YDK từ An Phú Thành

Trên thị trường hiện nay có không ít đơn vị cung cấp van công nghiệp, tuy nhiên để đảm bảo tiến độ và chất lượng cho các dự án xử lý nước, PCCC, HVAC, An Phú Thành luôn là điểm đến tin cậy của các nhà thầu nhờ những giá trị khác biệt:

• Năng lực sẵn kho “khủng”: Chúng tôi luôn sẵn sàng van bướm tay gạt YDK tại kho với đầy đủ kích cỡ từ DN50 đến DN400. Điều này giúp An Phú Thành đáp ứng ngay lập tức các đơn hàng số lượng lớn, loại bỏ hoàn toàn rủi ro chậm tiến độ do chờ nhập hàng.
• Hồ sơ pháp lý minh bạch: Không chỉ cam kết bằng lời nói, mỗi sản phẩm xuất kho đều đi kèm bộ chứng từ CO, CQ chính bản và tờ khai hải quan đối chiếu. Đây là “giấy thông hành” quan trọng giúp sản phẩm dễ dàng vượt qua các bước nghiệm thu kỹ thuật khắt khe của chủ đầu tư.
• Tối ưu hóa ngân sách dự án: Chúng tôi mang đến cho khách hàng chính sách giá “tận gốc”. Đặc biệt, An Phú Thành có cơ chế chiết khấu linh hoạt theo giá trị đơn hàng, giúp nhà thầu tối ưu hóa lợi nhuận mà vẫn đảm bảo lắp đặt thiết bị cao cấp.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi không chỉ bán hàng mà còn đồng hành cùng bạn trong việc: Tư vấn lựa chọn tiêu chuẩn mặt bích, Hướng dẫn lắp đặt và bảo hành… đảm bảo van vận hành ổn định nhất ở công trình.
• Giao hàng nhanh chóng: Chúng tôi hỗ trợ vận chuyển nhanh đến tận chân công trình trên toàn quốc. Mọi sự cố phát sinh đều được tiếp nhận và xử lý nhanh trong vòng 24h.

Video thực tế van cánh bướm tay gạt YDK tại An Phú Thành:
