Thông tin sản phẩm

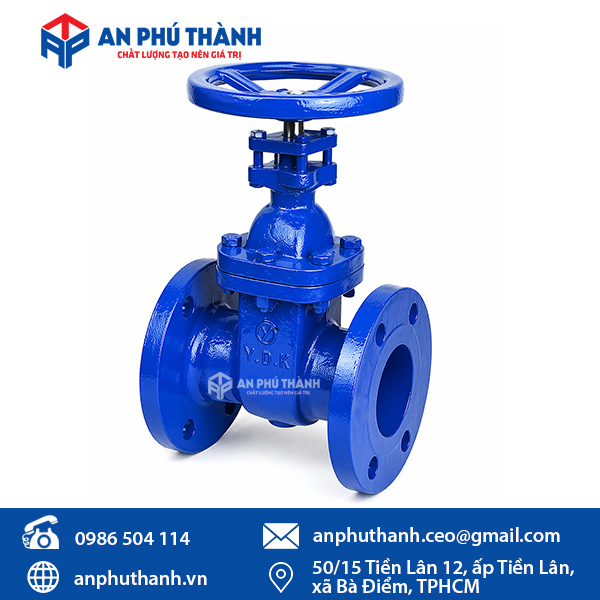

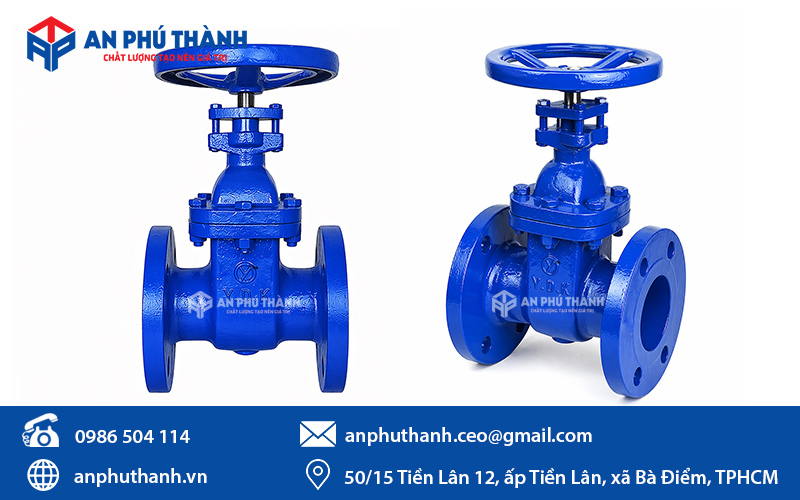

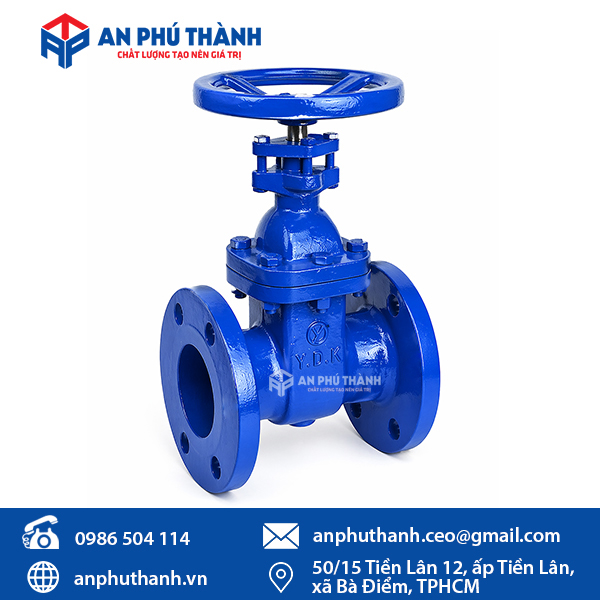

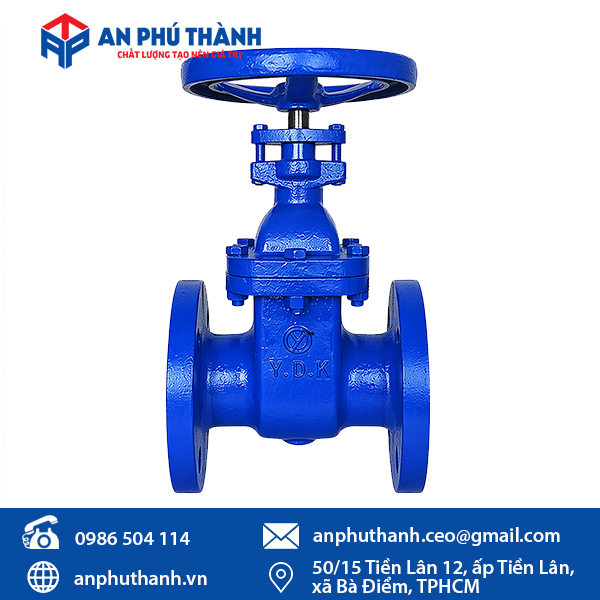

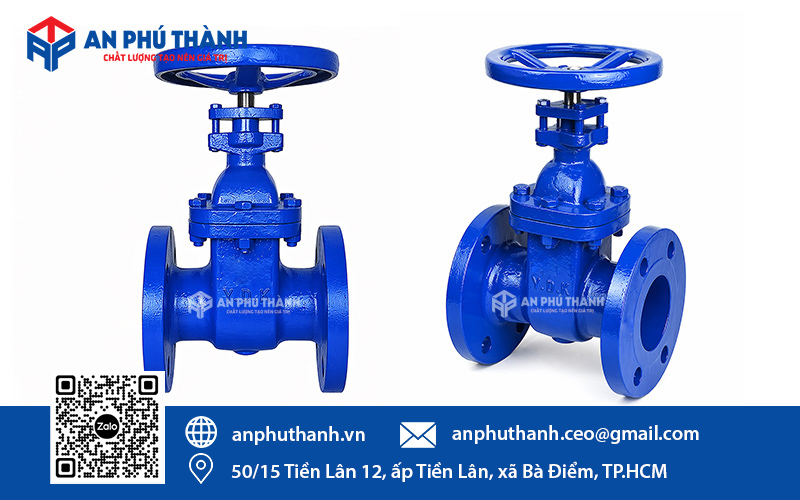

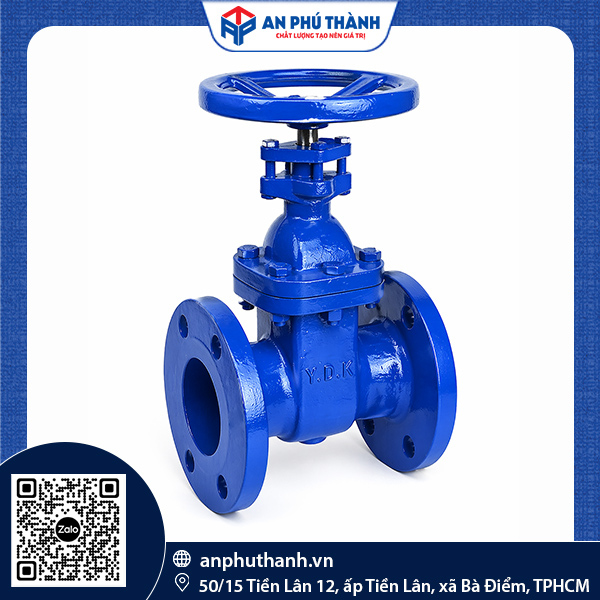

Trong các hệ thống cấp thoát nước, PCCC hay thủy lợi, không gian lắp đặt luôn là một thách thức lớn. Một trong những biện pháp hoàn hảo để giải quyết vấn đề này chính là dùng van cổng ty chìm JIS 10K YDK (Model KNX-10K). Với thiết kế ty van nằm gọn bên trong thân, giúp tiết kiệm không gian lắp đặt tối đa, giúp tiết kiệm không gian lắp đặt tối đa. Dòng van này có thể lắp đặt tại các hệ thống đường ống chôn ngầm, hố ga hoặc những khu vực có diện tích hẹp trong các công trình hạ tầng.

1. Đặc tính kỹ thuật và Cấu tạo chi tiết van cổng ty chìm JIS 10K

1.1. Thông số kỹ thuật van cổng ty chìm YDK (Model KNX-10K)

Dựa trên Catalog chính thức của hãng YDK, dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng van cổng ty chìm Model KNX-10K:

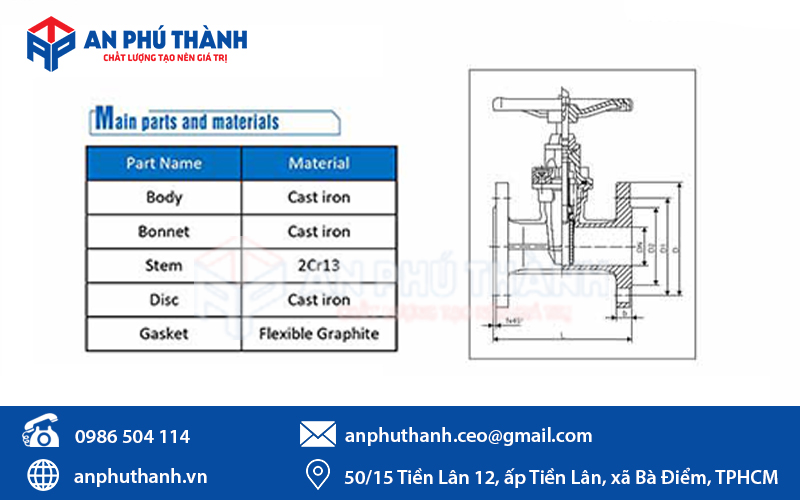

1.2. Cấu tạo và Vật liệu chế tạo sản phẩm

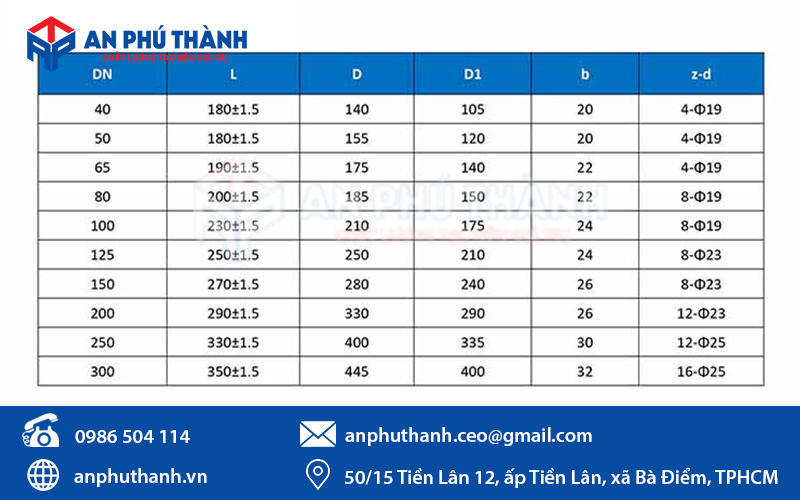

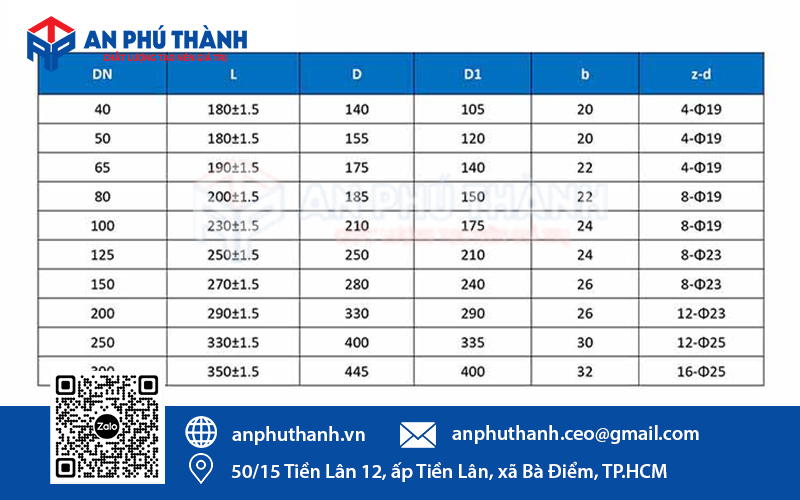

1.3 Bảng quy cách kích thước tiêu chuẩn van cổng ty chìm JIS 10K

An Phú Thành cung cấp đầy đủ các size từ DN40 đến DN300 với chiều dài thân (L) tuân thủ nghiêm ngặt sai số kỹ thuật +- 1.5mm, đảm bảo lắp đặt chính xác tuyệt đối vào hệ thống.

* Lưu ý: Thông số kỹ thuật có thể được nhà sản xuất điều chỉnh để phù hợp với các tiêu chuẩn vận hành mới nhất, mà không thông báo trước.

2. Hướng dẫn vận hành Van Cổng Ty Chìm JIS 10K đúng kỹ thuật

Trước khi lắp đặt van cổng ty chìm JIS 10k yêu cầu người vận hành phải nắm rõ các nguyên tắc sau:

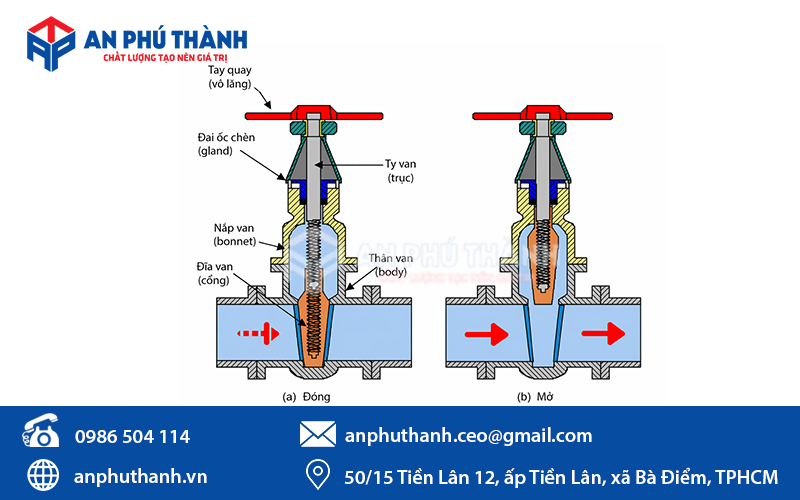

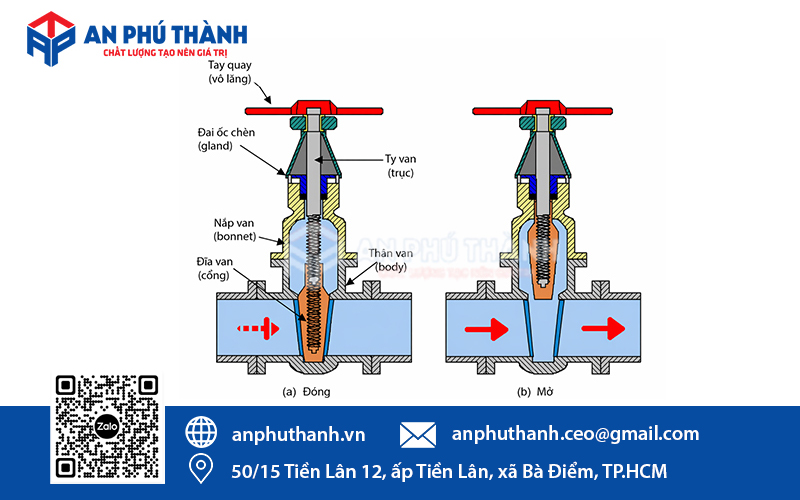

2.1 Quy trình Đóng/Mở van

• Mở van (Open): Xoay tay quay (vô lăng) theo chiều ngược kim đồng hồ. Lúc này, trục van quay tại chỗ, đĩa van sẽ được kéo lên trên dọc theo các ren của trục để mở thông dòng chảy. Tiếp tục xoay cho đến khi cảm thấy nặng tay (kịch trần).
• Đóng van (Close): Xoay tay quay theo chiều kim đồng hồ. Trục van sẽ đẩy đĩa van đi xuống cho đến khi ép chặt vào đế van (seat) để chặn hoàn toàn dòng lưu chất.

2.2 Cách kiểm tra trạng thái van cổng ty chìm JIS 10K

Do ty van không nhô ra ngoài, nên để kiểm tra trạng thái hoạt động của dòng van cổng này thì nên:

• Dựa vào cảm quan lực tay: Khi xoay nhẹ nhàng và đến một điểm không thể xoay thêm được nữa (không có tác động lực quá mạnh), đó là lúc van đã đạt giới hạn đóng hoặc mở.
• Sử dụng nắp chụp & Ty giả (cho hệ chôn ngầm): Nếu van lắp dưới hố ga, người ta thường dùng một thanh trục nối dài lên mặt đất. Số vòng quay từ trạng thái đóng hoàn toàn đến mở hoàn toàn thường được ghi chép lại trong nhật ký vận hành, để người sau dễ dàng kiểm soát.

2.3 Lưu ý quan trọng khi vận hành van cổng ty chìm JIS 10K – YDK

• Không dùng cho mục đích điều tiết: Van cổng được thiết kế để ĐÓNG hoặc MỞ hoàn toàn. Việc để van ở trạng thái lửng (half-open) sẽ gây ra hiện tượng xâm thực (cavitation) và làm mòn đĩa van rất nhanh, do dòng chảy áp lực cao xoáy vào cạnh đĩa.
• Quy tắc “Tránh kẹt”: Khi mở van đến mức tối đa, bạn nên xoay ngược lại khoảng 1/2 vòng. Điều này giúp trục van không bị căng quá mức và tránh hiện tượng kẹt cứng do giãn nở nhiệt hoặc rỉ sét sau một thời gian dài không sử dụng.
• Vệ sinh định kỳ: Đối với môi trường nước có nhiều cặn, nên định kỳ đóng/mở van cổng ty chìm ít nhất 3 tháng một lần. Điều này giúp “phá” các lớp cặn bám trong rãnh ren của trục (vì phần này nằm trực tiếp trong lưu chất).

3. So sánh van cổng ty chìm và van cổng ty nổi

4. Khi nào nên ưu tiên chọn Van cổng ty chìm YDK cho công trình?

Dưới đây là 3 trường hợp thực tế mà van cổng ty chìm là sự lựa chọn không thể thay thế:

4.1. Hệ thống lắp đặt ngầm hoặc chôn đất hoàn toàn

Đây là ưu thế tuyệt đối của dòng van cổng ty chìm JIS 10K. Với các mạng lưới cấp thoát nước đô thị hoặc đường ống PCCC chạy quanh nhà xưởng:

• Vận hành qua nắp chụp: Van được chôn sâu dưới lòng đất, chỉ cần một nắp chụp (Valve Box) nhỏ trên bề mặt. Người vận hành dùng chìa khóa chữ T để đóng mở mà không cần phải đào đất hay xây hố ga quá lớn.
• Bảo vệ trục van: Vì toàn bộ phần ren nằm trong thân, trục van không bị tác động bởi đất cát, độ ẩm môi trường hay các va chạm vật lý từ phương tiện giao thông phía trên.

4.2. Không gian lắp đặt bị giới hạn về chiều cao

Van cổng ty chìm YDK giữ nguyên chiều cao dù ở trạng thái đóng hay mở, giúp kỹ sư dễ dàng bố trí mật độ đường ống dày đặc, mà vẫn đảm bảo tính thẩm mỹ và kỹ thuật. Thiết kế này rất phù hợp để lắp đặt ở các tầng hầm tòa nhà, hố ga chật hẹp hoặc các cụm van trên cao sát trần nhà

4.3. Các dự án tối ưu về chi phí đầu tư (CAPEX)

Nếu hệ thống của bạn không yêu cầu phải quan sát trạng thái đóng/mở bằng mắt thường từ xa (như các tuyến ống truyền tải nước thô, nước sạch KCN), thì không thể bỏ qua van cổng ty chìm JIS 10K. Bởi vì:

• Giá thành tối ưu: Van cổng ty chìm thường có cấu tạo cơ khí tinh gọn hơn dòng van cổng ty nổi, giúp tiết kiệm chi phí vật tư cho các dự án có quy mô hàng nghìn van, mà vẫn đảm bảo tiêu chuẩn chất lượng.
• Độ bền trong môi trường sạch: Với môi trường nước sạch, ít tạp chất, Failure Mode (mòn ren) được giảm thiểu tối đa, giúp van hoạt động bền bỉ trong thời gian dài, mà không cần bảo trì phần trục.

5. Nên mua Van cổng ty chìm YDK tiêu chuẩn JIS 10K chính hãng, giá tốt ở đâu?

Giữa thị trường van công nghiệp thật giả lẫn lộn, việc tìm kiếm một đơn vị cung cấp Van cổng ty chìm JIS 10K của YDK không khó. Nhưng để tìm được một đối tác đồng hành uy tín, đảm bảo đầy đủ quyền lợi kỹ thuật lại là câu chuyện khác.

An Phú Thành tự hào là đơn vị tiên phong với hơn 17 năm kinh nghiệm, là địa chỉ tin cậy của hàng nghìn dự án trên khắp cả nước. Khi lựa chọn van cổng ty chìm YDK tại An Phú Thành, Quý khách hàng hoàn toàn yên tâm bởi:

5.1. Cam kết chính hãng 100%

Mọi sản phẩm YDK của chúng tôi cung cấp đều đầy đủ giấy tờ pháp lý bao gồm CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và danh mục đóng gói (Packing List). Chúng tôi nói không với hàng giả, hàng bãi hoặc hàng kém chất lượng.

5.2. Sẵn hàng số lượng lớn – Giao hàng hỏa tốc

Với kho bãi rộng lớn tại TP. Hồ Chí Minh, An Phú Thành luôn sẵn kho đầy đủ các kích cỡ từ DN40 đến DN300. Chúng tôi hiểu rằng tiến độ công trình là vàng ngọc, vì vậy quy trình đóng gói và vận chuyển luôn được thực hiện nhanh chóng ngay sau khi xác nhận đơn hàng.

5.3. Giá thành cạnh tranh nhất thị trường

An Phú Thành sở hữu chính sách giá cực kỳ ưu đãi. Chúng tôi cam kết mang đến cho Quý khách mức chiết khấu tốt nhất. Đặc biệt là các gói hỗ trợ giá cho dự án, nhà thầu cơ điện và các đơn vị thương mại.

5.4. Chế độ bảo hành và Hỗ trợ kỹ thuật chuyên sâu

• Bảo hành 12 tháng: Theo đúng tiêu chuẩn của nhà sản xuất, hỗ trợ đổi trả linh hoạt nếu có lỗi từ phía nhà máy.
• Tư vấn giải pháp: Đội ngũ kỹ sư tại An Phú Thành không chỉ bán hàng, chúng tôi hỗ trợ quý khách bóc tách bản vẽ, tư vấn lựa chọn loại van phù hợp nhất với môi trường lưu chất và áp suất vận hành của hệ thống.
