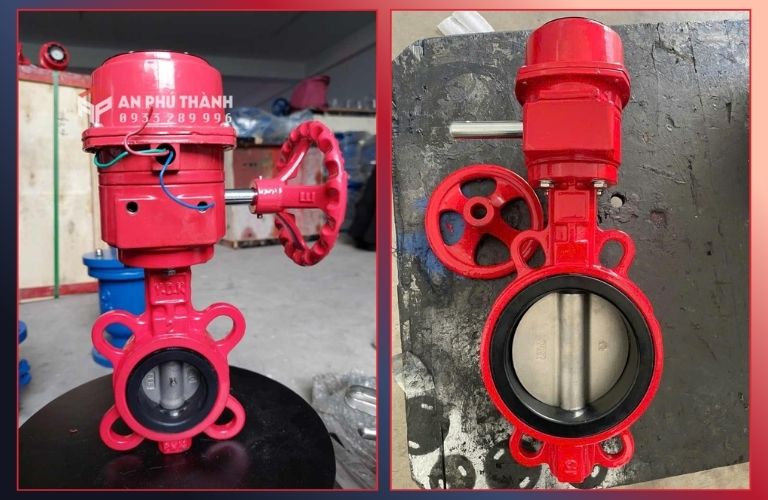

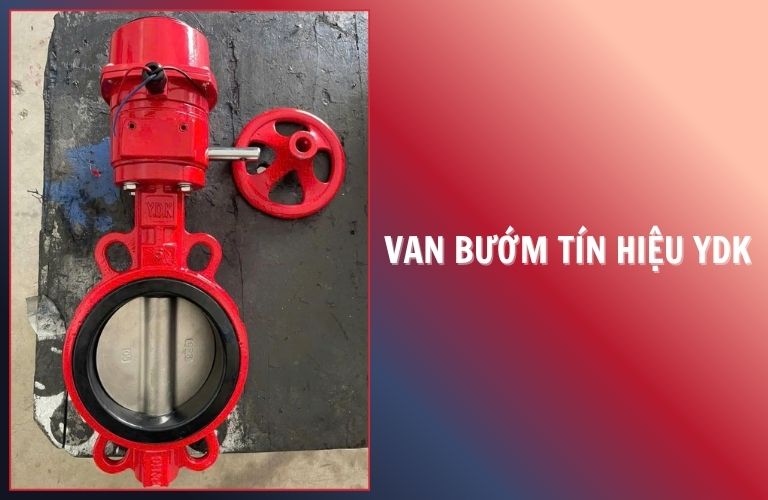

Van bướm tín hiệu YDK model KBF(WF)-16 là thiết bị then chốt trong các hệ thống cần giám sát trạng thái vận hành từ xa. Với bộ công tắc giám sát (Monitor Switch) độ nhạy cao, dòng van này phù hợp cho hệ thống PCCC, HVAC, cấp thoát nước và đường ống công nghiệp yêu cầu tiêu chuẩn cao. Hãy cùng AN PHÚ THÀNH đi sâu tìm hiểu thông số kỹ thuật, cấu tạo, tính ứng dụng và giải pháp khắc phục sự cố tối ưu cho dòng van bướm tín hiệu YDK này.

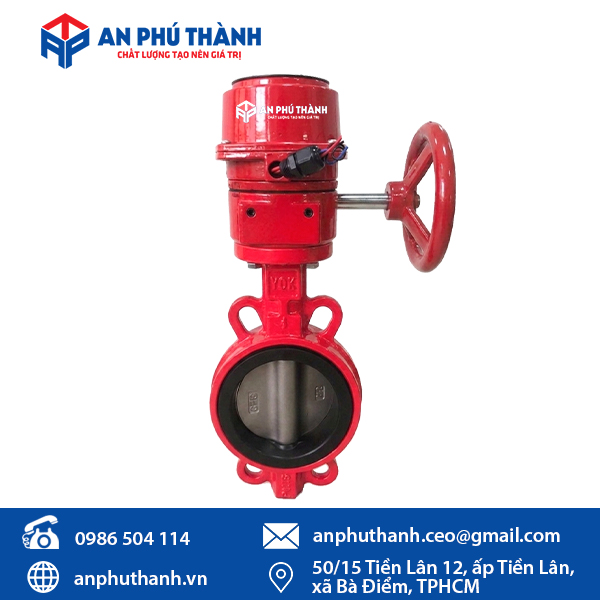

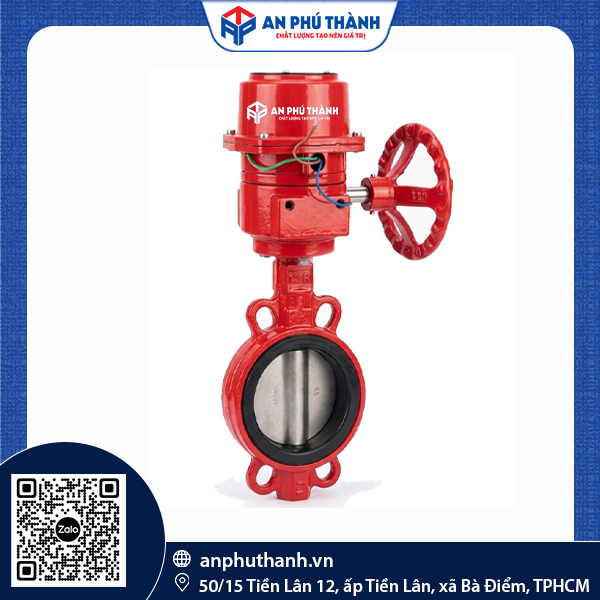

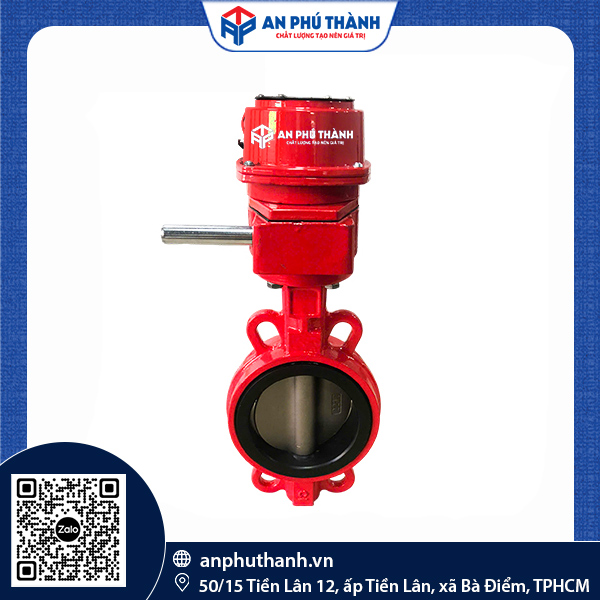

Tổng quan về van bướm tín hiệu YDK – Model KBF(WF)-16

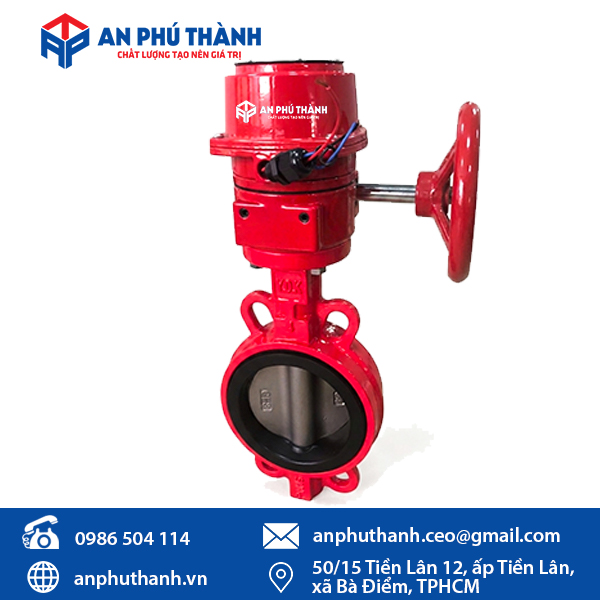

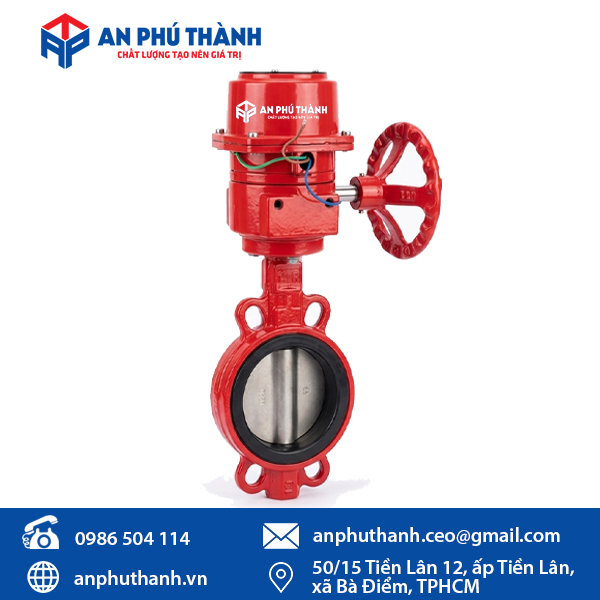

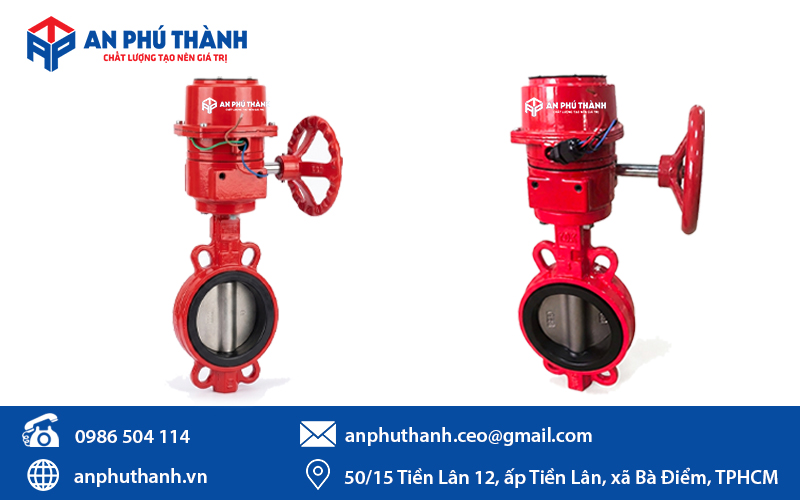

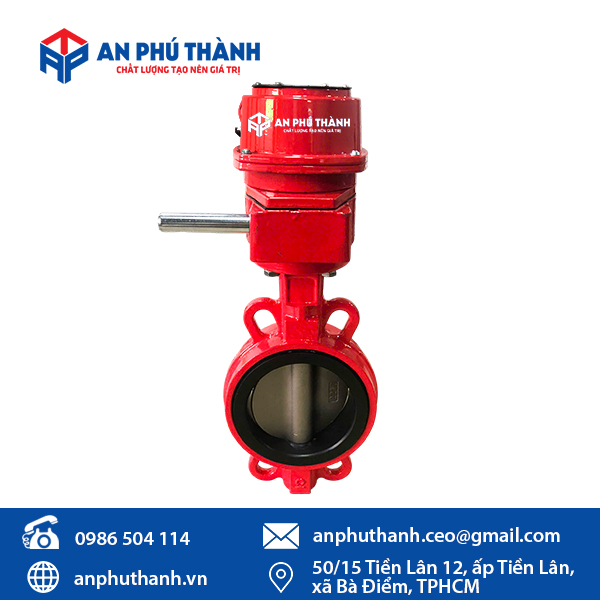

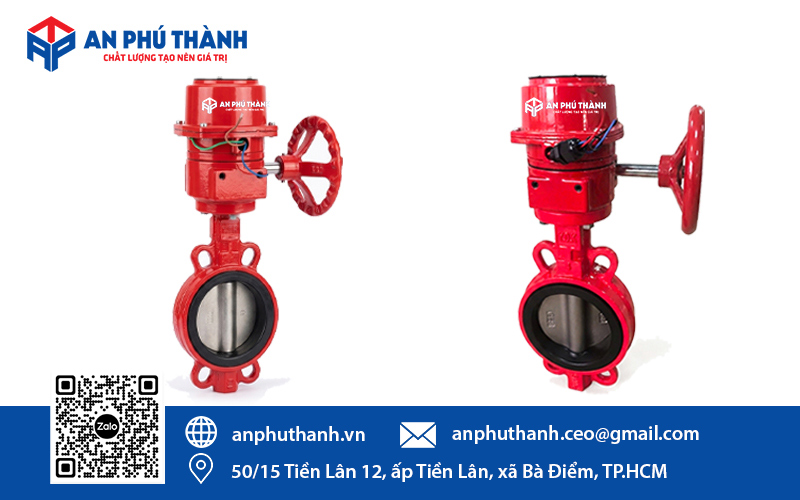

Được chế tác từ gang cầu GGG50 với lớp phủ Epoxy chống ăn mòn, dòng van đến từ thương hiệu YDK này sở hữu độ bền cơ học vượt trội trong nhiều môi trường khác nhau. Khác với các dòng van cơ truyền thống, van bướm YDK KBF(WF)-16 tích hợp sẵn hộp tín hiệu điện, giúp loại bỏ hoàn toàn các sai sót do con người gây ra trong quá trình vận hành thủ công. Đồng thời duy trì sự an toàn tối đa cho các mạng lưới cấp nước và cứu hỏa quy mô lớn.

• Phù hợp nhất: Hệ thống PCCC (báo trạng thái về trung tâm), hệ thống HVAC (Chiller, Cooling Tower), cấp thoát nước tòa nhà.
• Không phù hợp: Môi trường hóa chất ăn mòn mạnh, hệ thống có lưu chất chứa rác/cặn thô lớn, hoặc nhiệt độ vượt quá 120°C.
• Ưu điểm chính: Tích hợp bộ tín hiệu chuẩn, thiết kế nhỏ gọn tiết kiệm không gian, giá thành tối ưu hơn van cổng tín hiệu.
• Hạn chế: Đĩa van nằm trong dòng chảy gây tổn thất áp suất (áp suất rơi) nhẹ so với van cổng.

Thông số kỹ thuật van bướm tín hiệu YDK KBF(WF)-16

* Lưu ý: Thông số kỹ thuật trong bảng có thể được nhà sản xuất điều chỉnh để phù hợp với các tiêu chuẩn vận hành mới nhất, mà không thông báo trước.

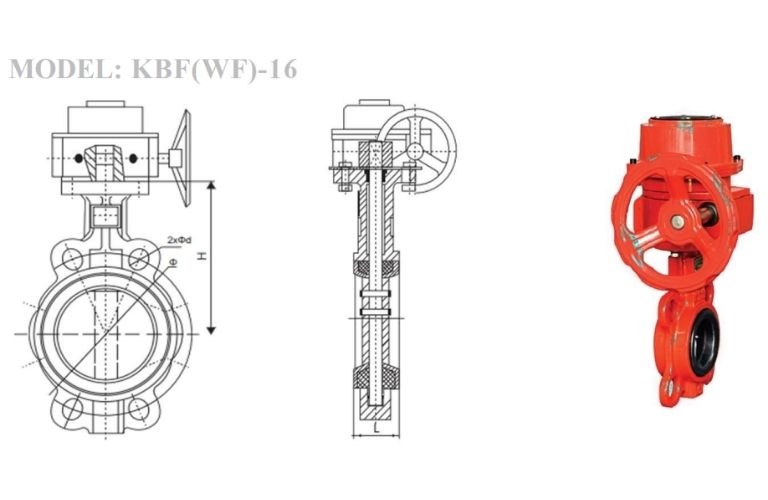

Cấu tạo của van bướm tín hiệu YDK KBF(WF)-16

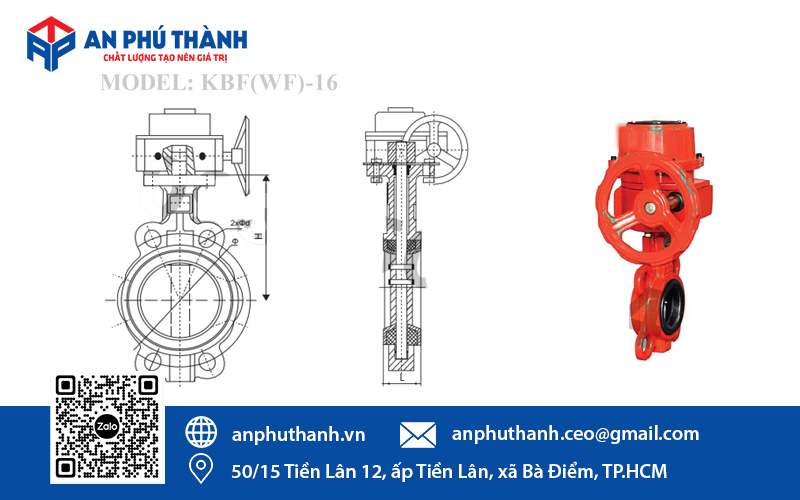

Bảng kích thước (mm)

* Lưu ý: Thông số kỹ thuật trong bảng có thể được nhà sản xuất điều chỉnh để phù hợp với các tiêu chuẩn vận hành mới nhất, mà không thông báo trước.

Khi nào nên ưu tiên lựa chọn Van bướm tín hiệu YDK KBF(WF)-16?

Việc lựa chọn thiết bị không chỉ dựa trên giá thành, mà phải căn cứ vào yêu cầu kỹ thuật và tính tương thích của hệ thống. Dưới đây là 3 trường hợp điển hình mà van bướm tín hiệu YDK là lựa chọn tối ưu nhất:

Yêu cầu nghiêm ngặt về tiêu chuẩn an toàn PCCC (QCVN 06:2022/BXD)

Trong các hệ thống phòng cháy chữa cháy hiện đại, việc kiểm soát “tính sẵn sàng” của nguồn nước là bắt buộc. Van bướm tín hiệu YDK được sử dụng để ngăn chặn rủi ro van bị đóng vô ý do tác động của con người hoặc rung động cơ học. Khi van bị chuyển dịch khỏi trạng thái mở hoàn toàn, bộ công tắc giám sát sẽ ngay lập tức gửi tín hiệu cảnh báo về tủ trung tâm báo cháy. Điều này giúp đơn vị vận hành phát hiện kịp thời các điểm nghẽn, đảm bảo lưu lượng nước luôn sẵn sàng 100% khi có sự cố hỏa hoạn xảy ra.

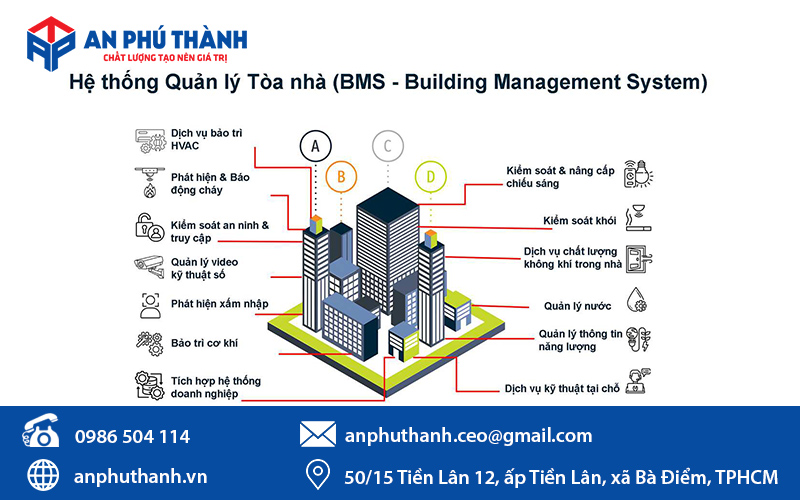

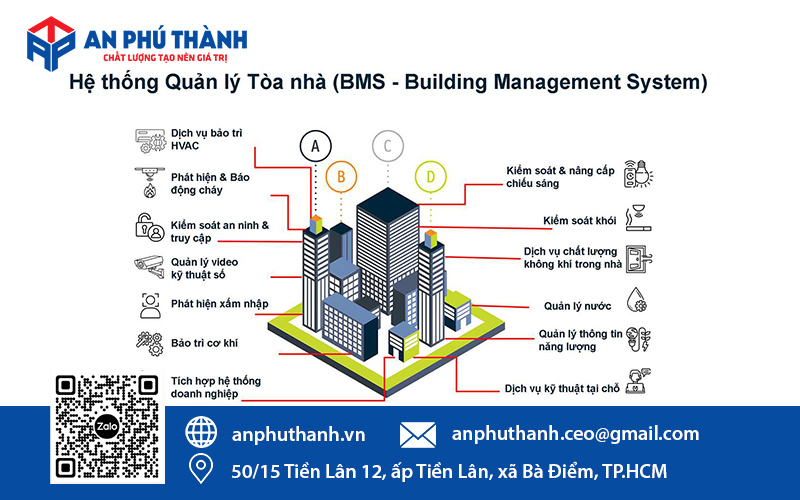

Đồng bộ hóa với hệ thống quản lý tòa nhà thông minh (BMS)

Nếu dự án của bạn vận hành theo cơ chế tự động hóa, van bướm tín hiệu YDK KBF(WF)-16 đóng vai trò là “mắt xích” phản hồi dữ liệu. Tín hiệu On/Off từ hộp tín hiệu điện tích hợp trên van cho phép hệ thống BMS:

Tự động điều khiển liên động với máy bơm (chỉ cho phép bơm chạy khi van đã mở).

• Giám sát trạng thái đóng/mở của các nhánh kỹ thuật HVAC hoặc hệ thống giải nhiệt từ phòng điều khiển trung tâm, mà không cần kiểm tra trực tiếp tại hiện trường.
• Lập biểu đồ vận hành và cảnh báo bảo trì định kỳ dựa trên tần suất hoạt động của van.

Tối ưu không gian và tải trọng cho các tầng kỹ thuật hẹp

So với dòng van cổng tín hiệu ty nổi (có trục van vươn cao và chiều dài thân lớn), van bướm tín hiệu YDK sở hữu thiết kế “siêu gọn” theo kiểu Wafer.

• Tiết kiệm diện tích: Chiều dài lắp đặt ngắn giúp dễ dàng bố trí trong các hộp kỹ thuật hoặc các vị trí sát vách tường.
• Giảm tải trọng: Trọng lượng nhẹ hơn từ 40-50% so với van cổng cùng kích thước giúp giảm áp lực lên hệ thống giá đỡ và giá treo ống. Từ đó tối ưu chi phí vật tư phụ và nhân công lắp đặt cho nhà thầu.

Hướng dẫn bố trí lắp đặt van bướm tín hiệu YDK đúng kỹ thuật

Việc lắp đặt van bướm tín hiệu YDK đúng tiêu chuẩn không chỉ giúp van vận hành ổn định mà còn đảm bảo tín hiệu đóng/mở được truyền đi chính xác. Một số yêu cầu kỹ thuật cần tuân thủ khi bố trí và lắp đặt như sau:

1. Chuẩn bị trước khi lắp đặt

• Đảm bảo đường ống sạch, thẳng và đúng tiêu chuẩn mặt bích.
• Kiểm tra tình trạng van: đĩa van, gioăng, tay quay, hộp tín hiệu.
• Xác định đúng vị trí lắp đặt dựa trên bản vẽ và hướng lưu chất của hệ thống

2. Bố trí vị trí lắp van

• Chọn vị trí dễ quan sát và thuận tiện cho việc kiểm tra tín hiệu.
• Tránh lắp tại các khu vực có rung động mạnh hoặc môi trường nhiệt cao.
• Đảm bảo khoảng cách tối thiểu giữa van và co, cút, tê để tránh rối dòng, tốt nhất từ 3–5 lần đường kính ống.
• Không lắp ở vị trí dễ đọng cặn hoặc bùn nhằm hạn chế kẹt đĩa van.

3. Các bước lắp đặt tiêu chuẩn

• Căn chỉnh van thẳng trục: Đưa van vào giữa hai mặt bích, đảm bảo không bị lệch hoặc nghiêng.
• Mở nhẹ đĩa van trước khi xiết: Giúp tránh xước mặt bích và bảo vệ đĩa trong lúc căn chỉnh.
• Xiết bu-lông theo thứ tự đối xứng: Xiết đều theo hình sao để tạo lực đồng đều, giúp van kín và không bị biến dạng.
• Thử đóng/mở sau khi lắp xong: Kiểm tra độ mượt, độ kín và độ chính xác của tín hiệu trả về trung tâm điều khiển.

4. Kiểm tra bộ tín hiệu

• Đấu nối dây theo đúng sơ đồ của nhà sản xuất.
• Kiểm tra hai trạng thái Fully Open và Fully Closed.
• Đảm bảo hộp tín hiệu được bịt kín, tránh hơi ẩm và bụi xâm nhập.

5. Lưu ý vận hành và bảo trì

• Tránh tác động lực mạnh lên tay quay/hộp số.
• Kiểm tra định kỳ gioăng, ốc siết và bộ công tắc tín hiệu.
• Vệ sinh đĩa và gioăng van trong các hệ thống nước tuần hoàn hoặc có cặn.

Các lỗi thường gặp và cách khắc phục khi vận hành van bướm tín hiệu YDK Model KBF(WF)-16

Trong quá trình vận hành các hệ thống PCCC và HVAC, việc duy trì trạng thái hoạt động ổn định của van bướm tín hiệu YDK là yếu tố sống còn. Dựa trên kinh nghiệm cung ứng và hỗ trợ kỹ thuật tại hàng nghìn công trình, An Phú Thành đã tổng hợp danh mục các lỗi thường gặp và giải pháp khắc phục triệt để cho Model KBF(WF)-16:

Sự cố về cơ cấu đóng mở và độ kín

• Hiện tượng: Tay quay nặng, đĩa van bị kẹt ở góc 15–75° hoặc rò rỉ lưu chất dù đã đóng hoàn toàn.
• Nguyên nhân (có thể): Thường do tích hợp cặn bẩn trong lòng van hoặc gioăng EPDM bị mài mòn bởi tạp chất li ti. Ngoài ra, việc siết bu-lông mặt bích không đều tay có thể gây biến dạng nhẹ thân van, làm trục đĩa mất đồng tâm.
• Giải pháp: Vệ sinh định kỳ đĩa van và bôi trơn trục van bướm tín hiệu bằng mỡ chuyên dụng. Khi lắp đặt, cần siết lực đối xứng theo hình sao để đảm bảo tâm đường ống hoàn toàn trùng khớp với trục van.

Lỗi hộp tín hiệu điện (Monitor Switch)

Đối với van bướm tín hiệu YDK, bộ phận quan trọng nhất là hộp giới hạn hành trình.

• Hiện tượng: van báo tín hiệu ảo hoặc mất kết nối
• Nguyên nhân (có thể): Thường do vị trí cam (encoder) bị lệch hoặc dây tín hiệu bị oxy hóa do độ ẩm xâm nhập.
• Giải pháp: Luôn kiểm tra gioăng làm kín tại nắp hộp tín hiệu sau mỗi lần đấu nối dây. Đảm bảo test định kỳ hai trạng thái Fully Open và Fully Closed trên tủ trung tâm để chắc chắn hệ thống BMS/SCADA nhận dữ liệu chính xác 100%.

Các lỗi khác do tác động từ môi trường và quy trình vận hành

• Ăn mòn lớp Epoxy: Sử dụng van trong môi trường nhiệt độ vượt quá 120°C hoặc hóa chất mạnh vượt ngưỡng thiết kế PN16 sẽ làm gioăng đĩa bị cứng, nứt và mất đàn hồi.
• Sai lầm khi vận hành: Thói quen dùng lực quá sức hoặc để van ở góc mở trung gian (điều tiết) trong thời gian dài sẽ làm hỏng cấu trúc đĩa van.
• Lời khuyên kỹ thuật: Nên ưu tiên vận hành van ở hai vị trí biên (đóng hẳn hoặc mở hẳn). Với các van size lớn (≥ DN150), hãy thao tác tay quay từ từ để tránh hiện tượng búa nước (water hammer) gây gãy bánh răng hộp số.

An Phú Thành – Đơn vị cung cấp van bướm tín hiệu YDK uy tín tại Việt Nam

An Phú Thành là một trong những nhà phân phối van công nghiệp hàng đầu tại Việt Nam, sở hữu hơn 17 năm  kinh nghiệm trong lĩnh vực cung ứng thiết bị cho các hệ thống PCCC, HVAC, cấp thoát nước và công trình công nghiệp. Với định hướng lấy chất lượng làm nền tảng phát triển, chúng tôi luôn lựa chọn những thương hiệu uy tín, đáp ứng đầy đủ tiêu chuẩn quốc tế – trong đó có dòng van thương hiệu YDK nổi tiếng về độ bền và tính ổn định.

Chúng tôi cam kết cung cấp chính hãng van bướm tín hiệu YDK, mang đến cho khách hàng sản phẩm có nguồn gốc rõ ràng, đầy đủ CO–CQ, cataloge kỹ thuật và chế độ bảo hành minh bạch từ nhà sản xuất. Sở hữu kho hàng quy mô lớn với đa dạng kích thước từ DN50–DN300, chúng tôi có thể nhanh chóng trong việc cung cấp các sản phẩm chính hãng chất lượng và đáp ứng tiến độ thi công, đảm bảo sự liên tục của các dự án PCCC và hạ tầng kỹ thuật quan trọng.

Điểm đặc biệt của An Phú Thành còn là đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng hỗ trợ tư vấn, lựa chọn model phù hợp, hướng dẫn lắp đặt và giải đáp các vấn đề kỹ thuật trong suốt quá trình sử dụng. Đây là ưu điểm nổi bật giúp khách hàng yên tâm khi chọn mua van bướm tín hiệu YDK tại An Phú Thành, nhất là với các công trình yêu cầu độ chính xác cao trong giám sát và điều khiển van.

Với uy tín đã được khẳng định qua hàng nghìn công trình trên toàn quốc, An Phú Thành hiện là đối tác tin cậy của nhiều đơn vị thi công, nhà thầu cơ điện và chủ đầu tư. Sản phẩm chất lượng, dịch vụ chuyên nghiệp và giá thành cạnh tranh chính là yếu tố giúp An Phú Thành trở thành lựa chọn hàng đầu khi doanh nghiệp cần tìm nơi cung cấp van bướm tín hiệu YDK chính hãng, nhanh chóng và đáng tin cậy.
