Van 1 chiều lá lật cánh cao su | Hiệu BTL | Model: HC44X

Van 1 chiều lá lật cánh cao su | Hiệu BTL | Model: HC44X

Model: HC44X

4.7/5 - (39 bình chọn)

Size: DN50 – DN600
Chất liệu: Gang, Thép
Áp lực: PN16
Thương hiệu: BTL
Xuất xứ: Trung Quốc

Zalo Hỗ Trợ Nhanh

hoặc

Gọi nhanh, tư vấn miễn phí Hotline: 0946 729 913

Hàng chính hãng 100%
Giá tốt nhất cho dự án
Hỗ trợ tốt nhất trong quá trình sử dụng
Giao hàng trên toàn quốc

Thông tin sản phẩm

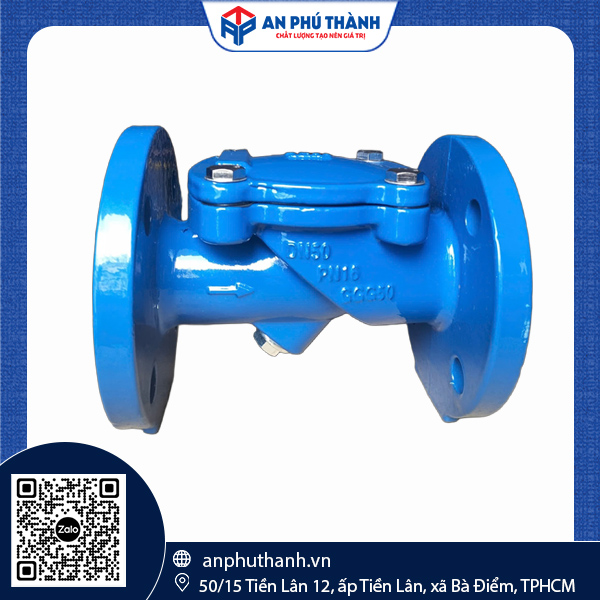

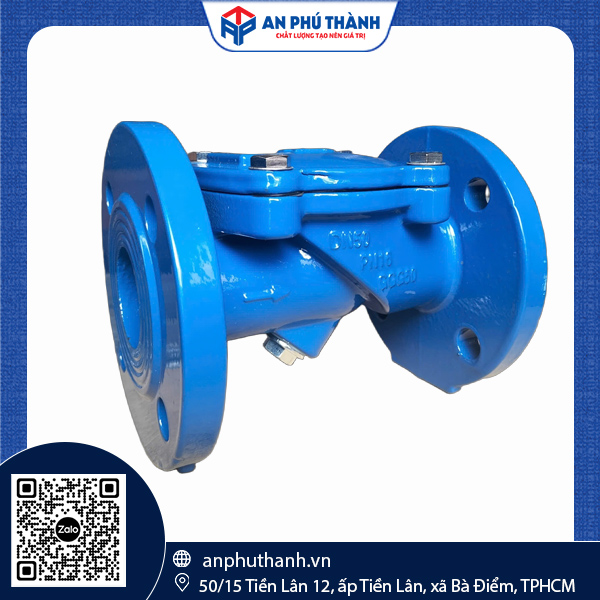

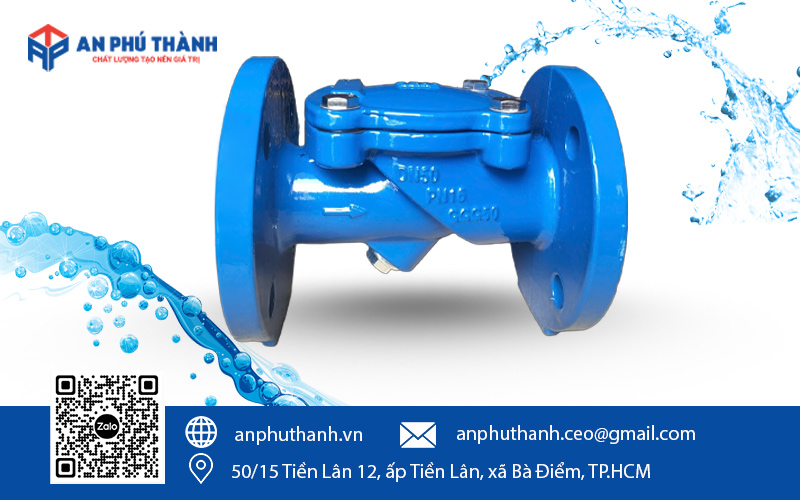

Van 1 chiều lá lật cánh cao su BTL – Model HC44X là loại van một chiều dùng đĩa bọc cao su gắn bản lề. Tự động mở khi có dòng chảy thuận và đóng lại bằng trọng lực khi dòng chảy yếu hoặc đảo chiều. Đây là dòng van một chiều phổ biến nhất trong hệ thống cấp nước nhờ cấu tạo đơn giản, giá thành hợp lý và không cần bảo trì thường xuyên. Thân van bằng gang, đĩa gang bọc EPDM, chịu áp lực PN10 hoặc PN16, kích thước từ DN50 đến DN600.

Thông số kỹ thuật van 1 chiều lá lật cánh cao su BTL HC44X

Thông số	Giá trị	Ý nghĩa thực tế
Áp suất định mức	PN10	Riêng biệt với bản PN16 cùng model. Xem lưu ý kích thước bên dưới
Tiêu chuẩn kết nối / mặt bích	BS4504	Cần đối chiếu với mặt bích đường ống hiện có
Kiểm tra vỏ (Shell test)	1.6 MPa	Căn cứ nghiệm thu van trước khi đưa vào hệ thống
Kiểm tra niêm phong (Sealing test)	1.0 MPa	Đảm bảo độ kín khi van ở trạng thái đóng
Nhiệt độ làm việc tối đa	80°C	Phù hợp nước sạch, nước sinh hoạt; không dùng cho hơi hoặc lưu chất nhiệt độ cao

Lưu ý quan trọng khi chọn PN10 hay PN16: Từ DN200 trở lên, kích thước mặt bích của bản PN10 và PN16 khác nhau, không thể lắp lẫn. Bạn cần xác định rõ áp lực làm việc thực tế của hệ thống trước khi đặt hàng để tránh mua nhầm bích không khớp.

Vật liệu và cấu tạo của van 1 chiều lá lật cánh cao su BTL

STT	Tên bộ phận	Chất liệu
1	Thân (Body)	Gang (Cast Iron)
2	Vòng đệm (Gasket)	EPDM
3	Nắp đậy (Cover)	Gang dẻo (Ductile Iron)
4	Đĩa (Disc)	Gang bọc EPDM (CI+EPDM)
5	Bu lông (Bolts)	Thép mạ kẽm
6	Nút xả (Plug)	Thép mạ kẽm

Bảng vật liệu các bộ phận van 1 chiều lá lật cánh cao su BTL HC44X

Đĩa van là bộ phận quyết định độ kín và tuổi thọ của van. Thiết kế gang lõi bọc lớp EPDM bên ngoài (CI+EPDM) vừa đảm bảo độ cứng để đĩa không biến dạng theo thời gian, vừa có bề mặt cao su đàn hồi để đóng kín khít vào đế van. Nút xả (plug) giúp thoát nước đọng trong thân van khi cần bảo trì hoặc súc rửa hệ thống. Đây là chi tiết nhỏ nhưng hữu ích khi thi công.

AN PHÚ THÀNH PHÂN PHỐI UỶ QUYỀN CHÍNH HÃNG VAN MỘT CHIỀU LÁ LẬT CÁNH CAO SU HIỆU BTL

HOTLINE: 0946 729 913

Bảng kích thước van 1 chiều lá lật cánh cao su BTL

DN	L (mm)	D PN10/PN16 (mm)	C PN10 (mm)	C PN16 (mm)	n-d PN10	n-d PN16	b (mm)	H (mm)
50	203	165	125	125	4-19	4-19	19	82
65	216	185	145	145	4-19	4-19	19	93
80	241	200	160	160	8-19	8-19	19	100
100	292	220	180	180	8-19	8-19	19	110
125	330	250	210	210	8-19	8-19	19	125
150	356	285	240	240	8-23	8-23	19	143
200	495	340	295	295	8-23	12-23	20	170
250	622	405	350	355	12-23	12-28	22	203
300	698	460	400	410	12-23	12-28	24.5	230
350	787	520	460	470	16-23	16-28	26.5	260
400	914	580	515	525	16-28	16-31	28	290
450	978	640	565	585	20-28	20-31	30	320
500	978	715	620	650	20-28	20-34	31.5	358
600	1295	840	725	770	20-31	20-37	36	420

Từ DN50 đến DN150, kích thước bích PN10 và PN16 giống nhau. Từ DN200 trở lên, hai bản PN có kích thước C và số lỗ bu lông (n-d) khác nhau — cần chọn đúng cột tương ứng với áp lực hệ thống.

Tải Catolog van một chiều lá lật cao su | Hiệu BTL

Ứng dụng thực tế và kinh nghiệm chọn van 1 chiều

Ứng dụng thực tế của van 1 chiều lá lật cánh cao su BTL

Van 1 chiều lá lật cánh cao su BTL thường được lắp trong:

Hệ thống cấp nước sinh hoạt cho chung cư, khu dân cư, tòa nhà văn phòng
Đường ống cấp nước cho nhà máy, khu công nghiệp có áp lực trung bình
Hệ thống xử lý nước thải, trạm bơm cấp 2
Vị trí cần van một chiều chi phí thấp cho nhiều điểm lắp đặt trong cùng một công trình

Van 1 chiều lá lật cánh cao su, van 1 chiều lò xo và van 1 chiều bướm – nên chọn loại nào?

An Phú Thành hiện phân phối cả 3 dòng van một chiều hiệu BTL, và đây cũng là câu hỏi khách hàng hỏi nhiều nhất khi liên hệ tư vấn:

Van lá lật cánh cao su (HC44X): đóng bằng trọng lực, tốc độ đóng vừa phải, giá thành thấp nhất trong 3 loại. Phù hợp cho hệ thống áp lực trung bình, không yêu cầu chống va đập thủy lực khắt khe.
Van một chiều lò xo (RVHX/CX-16): đóng chủ động nhờ lực lò xo, tốc độ đóng nhanh hơn đáng kể, phù hợp lắp ngay sau máy bơm tăng áp hoặc hệ thống bơm chạy/dừng liên tục – nơi cần hạn chế tối đa hiện tượng nước dội ngược (water hammer).
Van một chiều cánh bướm: hai lá van xoay 90 độ, tổn thất áp lực thấp hơn khi dòng chảy qua van, thường ưu tiên cho đường ống cỡ lớn hoặc hệ thống cần giảm tổn thất áp lực.

Nếu hệ thống của bạn là cấp nước sinh hoạt thông thường, không có máy bơm chạy/dừng liên tục và ngân sách là ưu tiên, van lá lật cánh cao su là lựa chọn hợp lý nhất. Nếu sau máy bơm và cần chống va đập thủy lực, nên cân nhắc van 1 chiều lò xo.

ứng dụng của van 1 chiều cánh cao su — Ứng dụng thực tế của van 1 chiều cánh cao su

Các câu hỏi đáp thường gặp

Van 1 chiều lá lật cánh cao su BTL có mấy loại áp lực?

Có 2 loại là PN10 và PN16. Từ DN200 trở lên hai loại có kích thước mặt bích khác nhau, cần chọn đúng theo áp lực hệ thống thực tế.

Size lớn nhất của van 1 chiều lá lật cánh cao su BTL là bao nhiêu?

Size DN600, đủ dùng cho tuyến ống trục chính công trình lớn.

Van 1 chiều lá lật cánh cao su có lắp được theo phương thẳng đứng không?

Không khuyến khích. Loại van này hoạt động tối ưu khi lắp theo phương ngang, vì cơ chế đóng dựa vào trọng lực tác động lên đĩa van.

Nhiệt độ làm việc tối đa của van là bao nhiêu?

80°C, phù hợp nước sạch và nước sinh hoạt thông thường.
