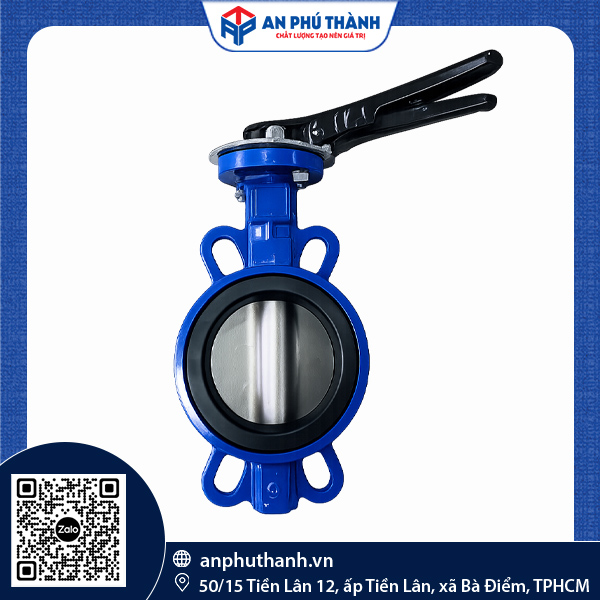

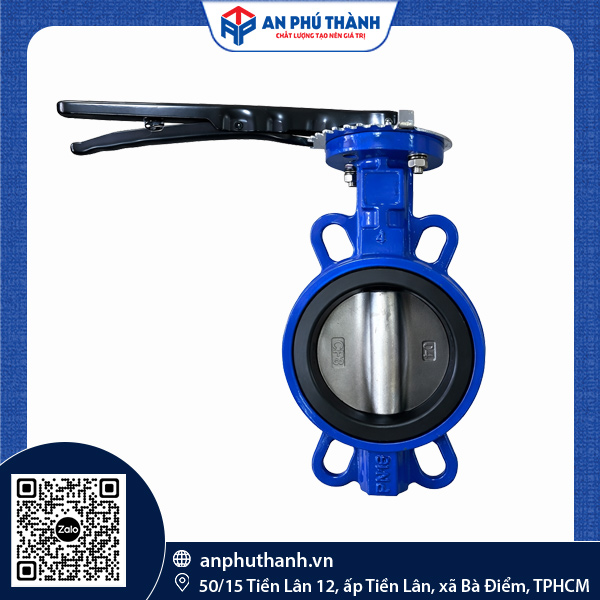

Van bướm tay gạt | Hiệu BTL

Model: D71X-10

4.4/5 - (78 bình chọn)

Size: DN50 – DN400
Tiêu chuẩn thiết kế: BS4504
Chất liệu: Gang
Áp lực: PN10, PN16 / JIS 10K
Thương hiệu: BTL
Xuất xứ: Trung Quốc

Zalo Hỗ Trợ Nhanh

hoặc

Gọi nhanh, tư vấn miễn phí Hotline: 0946 729 913

Hàng chính hãng 100%
Giá tốt nhất cho dự án
Hỗ trợ tốt nhất trong quá trình sử dụng
Giao hàng trên toàn quốc

Thông tin sản phẩm

Van bướm tay gạt là loại van đóng/mở nhanh chỉ với 1/4 vòng xoay tay gạt (90°). Loại van này phù hợp cho các vị trí cần đóng mở đóng hoàn toàn dòng chảy. Và không phù hợp cho các vị trí cần chỉnh lưu lượng ở một mức chính xác và ổn định lâu dài. Dòng van bướm thương hiệu BTL, model D71X-10 là dòng van bướm kẹp (wafer type) vận hành bằng tay gạt, với dải kích thước từ DN50 đến DN400..

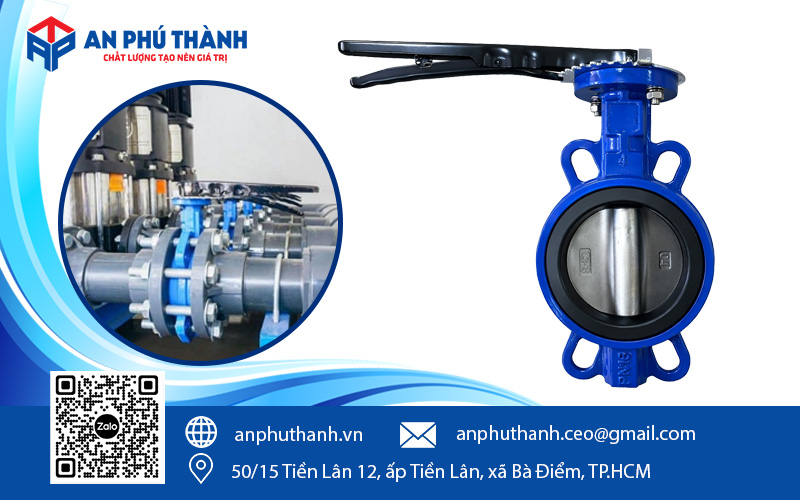

Dòng van bướm BTL model D71X-10 là dòng van bướm kẹp (wafer type)

Tổng quan về van bướm tay gạt hiệu BTL D71X-10

Model D71X-10 thuộc kiểu van bướm kẹp (wafer type), lắp trực tiếp giữa hai mặt bích của đường ống bằng bu lông xuyên suốt thân van, không có mặt bích riêng trên thân van. Cách lắp này giúp giảm chi phí vật tư và chiều dài lắp đặt so với van bướm dạng có tai bích (lug type).

Với cơ cấu vận hành bằng tay gạt, người dùng chỉ cần xoay 90° để đóng hoặc mở hoàn toàn van, nhanh hơn nhiều so với van cổng dùng tay quay nhiều vòng. Tuy nhiên, với một số kích thước lớn, lực xoay cần thiết càng cao, thì kiểu van bướm tay gạt này sẽ không đủ lực đóng/mở an toàn.

Cấu tạo và vật liệu chế tạo van bướm tay gạt BTL

STT	Tên bộ phận	Chất liệu
1	Thân van (Body)	Cast Iron (gang xám)
2	Đĩa van (Disc)	DI (gang cầu) / CF8 / CF8M (inox đúc)
3	Cốt ty/Trục van (Stem)	Thép không gỉ (Stainless steel)
4	Đệm làm kín (Seat)	EPDM / NBR
5	Bạc lót ty (Sleave)	Polymer
6	Tay nắm (Handle)	Thép / Nhôm / Gang (CI)

Đĩa van có thể là gang cầu (DI) hoặc inox đúc CF8/CF8M tùy theo yêu cầu môi chất. CF8M có hàm lượng Molypden giúp khả năng chịu ăn mòn tốt hơn CF8, phù hợp cho môi chất có tính ăn mòn nhẹ hơn so với gang cầu.

Đệm làm kín có hai lựa chọn vật liệu là EPDM và NBR. EPDM phù hợp với nước và nhiều loại hóa chất gốc nước, còn NBR thường được chọn khi môi chất có dầu mỡ. Việc chọn đúng loại đệm cần đối chiếu với môi chất thực tế trước khi đặt hàng.

Thông số & kích thước van bướm tay gạt hiệu BTL – Model D71X-10

Thông số kỹ thuật sản phẩm

Hạng mục	Thông số
Áp suất định mức	PN10/16 & JIS10K
Tiêu chuẩn thiết kế	BS4504
Tiêu chuẩn kết nối (Face to face)	EN558 & ISO 5752 Series-20
Kiểm tra vỏ (Shell test)	2.4 MPa
Kiểm tra niêm phong (Sealing test)	1.76 MPa
Nhiệt độ làm việc tối đa	120°C / 80°C
Dải đường kính danh nghĩa	DN50 – DN400

Catalogue sản phẩm chi tiết — Catalogue van bướm BTL chi tiết

Bảng kích thước sản phẩm

Đơn vị: mm

DN	L	D0 (Φ)	Z x Φd (số lỗ x đường kính bulong)
50	43	Φ125	4xΦ19
65	46	Φ145	4xΦ19
80	46	Φ160	4xΦ19
100	52	Φ180	4xΦ19
125	56	Φ210	4xΦ19
150	56	Φ240	4xΦ23
200	60	Φ295	4xΦ23
250	68	Φ355	4xΦ26
300	78	Φ410	4xΦ26
350	78	Φ400	4xΦ26
400	102	Φ456	4xΦ30

DN – Kích thước
L – chiều dài thân van
Z – số lỗ bu lông
Φd – đường kính bu lông

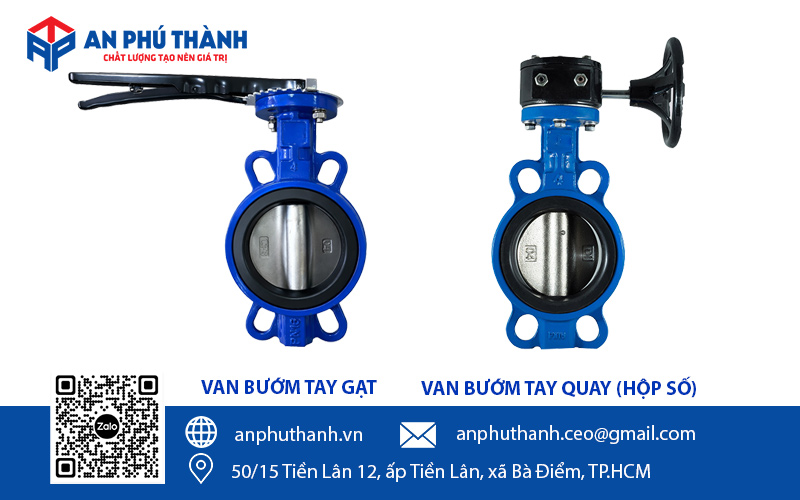

So sánh van bướm tay gạt và van bướm hộp số

Van bướm tay gạt khác van bướm hộp số ở điểm nào?

Đây là câu hỏi thường gặp khi chọn van bướm cho công trình:

Tay gạt (lever): đóng/mở nhanh trong một động tác, phù hợp cho đường ống kích thước nhỏ đến trung bình (thường DN50-DN200 tùy áp lực vận hành). Nơi cần thao tác đóng mở tức thời (van cách ly khẩn cấp, van đầu nhánh).
Hộp số (gear box): giảm lực tay cần thiết để xoay đĩa van, phù hợp cho đường ống kích thước lớn hoặc vị trí lắp trên cao khó tiếp cận. Đánh đổi là thời gian đóng/mở chậm hơn so với tay gạt.

Tay gạt thường có các nấc định vị (thường 5 nấc: 0°;-30°;-60°;-75°;-90°) hỗ trợ điều tiết lưu lượng ở mức tương đối. Nhưng không phù hợp để điều tiết chính xác/liên tục như van điều khiển tuyến tính. Nếu công trình cần điều tiết lưu lượng chính xác, nên xem xét dòng van điều khiển chuyên dụng, thay vì van bướm tay gạt thông thường.

Ứng dụng của van bướm tay gạt hiệu BTL

Van bướm tay gạt hiệu BTL, model D71X-10 thường được sử dụng trong:

Hệ thống cấp nước, đường ống HVAC (nước lạnh/nước nóng trong hệ điều hòa trung tâm)
Đường ống công nghiệp nhẹ, hệ thống xử lý nước
Vị trí cần đóng/mở cách ly nhanh trên tuyến ống chính hoặc nhánh

Với môi chất có nhiệt độ cao gần ngưỡng 120°C, hóa chất ăn mòn, hoặc yêu cầu áp lực cao hơn PN16, cần trao đổi thêm với bộ phận kỹ thuật để xác nhận vật liệu đĩa van/đệm làm kín phù hợp, vì thông số trên áp dụng cho điều kiện vận hành tiêu chuẩn.

Các câu hỏi thường gặp về sản phẩm

Van bướm tay gạt BTL, D71X-10 chịu được áp lực bao nhiêu?

Van được thiết kế theo cấp áp PN10/PN16 (tương đương JIS10K), đã qua thử vỏ ở 2.4 MPa và thử kín ở 1.76 MPa.

Van bướm kiểu kẹp (wafer) khác van bướm tai bích (lug) ở điểm nào?

Van kiểu kẹp không có mặt bích riêng, lắp trực tiếp giữa hai mặt bích đường ống bằng bu lông xuyên suốt. Van tai bích có lỗ bu lông ren sẵn trên thân, cho phép tháo một đầu ống mà không ảnh hưởng đầu còn lại – phù hợp hệ thống cần bảo trì từng nhánh riêng lẻ.

Van có kích thước từ DN bao nhiêu đến DN bao nhiêu?

Dòng van này có dải kích thước tiêu chuẩn từ DN50 đến DN400.

Vật liệu đĩa van và đệm làm kín gồm những loại nào?

Đĩa van có thể bằng gang cầu (DI) hoặc inox đúc CF8/CF8M. Đệm làm kín bằng EPDM hoặc NBR tùy theo môi chất sử dụng.

Khi nào nên chọn van bướm tay gạt thay vì hộp số tay quay?

Tay gạt phù hợp cho van kích thước nhỏ đến trung bình cần đóng/mở nhanh. Van bướm tay quay phù hợp cho van kích thước lớn hoặc vị trí khó tiếp cận, cần giảm lực tay vận hành.

Tham khảo thêm:

An Phú Thành hiện đang phân phối van bướm tay gạt hiệu BTL với đầy đủ kích thước DN50 – DN200. Sản phẩm được đảm bảo về chất lượng, giá bán cạnh tranh. Ngoài ra, An Phú Thành còn có chính sách giao hàng và bảo hành theo đúng quy định cho các loại van của BTL. Nếu bạn đang cần tư vấn, báo giá sản phẩm thì hãy liên hệ với chúng tôi qua số Hotline 0946 729 913. Đội ngũ nhân viên của chúng tôi luôn hân hạnh được phục vụ Quý Khách.
