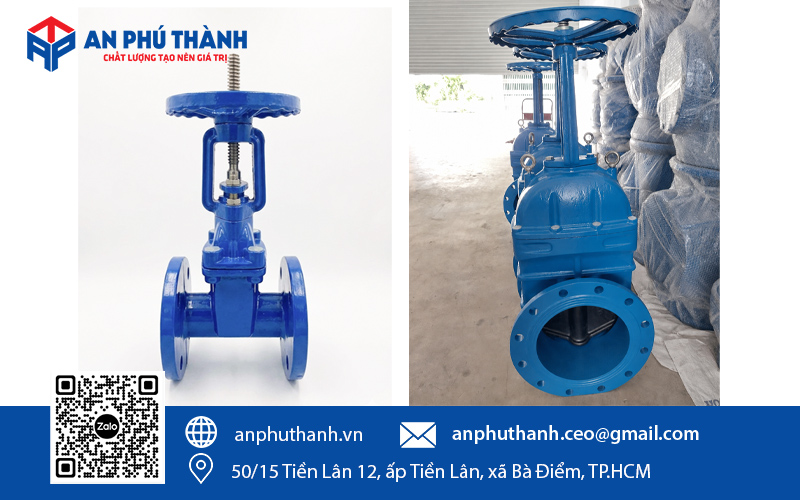

Model: Z41x-16

5/5 - (70 bình chọn)

Size: DN50 – DN600
Chất liệu: Gang dẻo
Áp lực: PN10, PN16
Thương hiệu: BTL
Xuất xứ: Trung Quốc

Zalo Hỗ Trợ Nhanh

hoặc

Gọi nhanh, tư vấn miễn phí Hotline: 0946 729 913

Hàng chính hãng 100%
Giá tốt nhất cho dự án
Hỗ trợ tốt nhất trong quá trình sử dụng
Giao hàng trên toàn quốc

Thông tin sản phẩm

Van cổng ty nổi BTL là một trong những dòng van đóng/mở tuyến tính được sử dụng phổ biến nhất trong hệ thống cấp thoát nước, PCCC và đường ống công nghiệp tại Việt Nam. Người vận hành có thể quan sát trạng thái đóng/mở trực quan của van qua vị trí ty van.

Nội dung dưới đây sẽ tổng hợp toàn bộ thông tin về cấu tạo, vật liệu, thông số kỹ thuật và bảng kích thước của dòng van cổng ty nổi BTL, model Z41X-16. Đây sẽ là cơ sở để các kỹ sư MEP, tư vấn thiết kế và đội thi công tham khảo khi lựa chọn van cho công trình của mình.

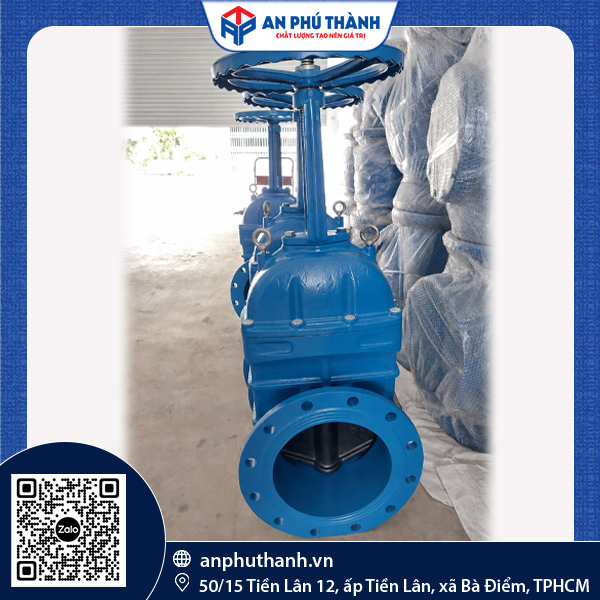

Van Cổng Ty Nổi BTL Z41X-16 Là Gì?

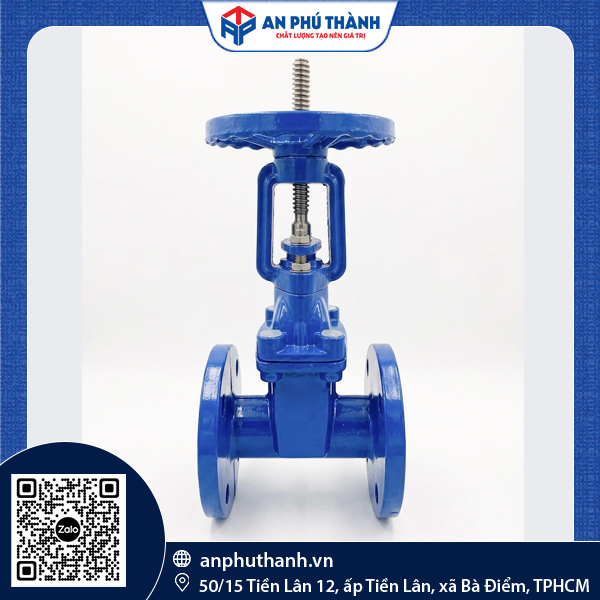

Van cổng ty nổi là loại van cổng có phần ty van (stem) di chuyển lên xuống theo phương thẳng đứng khi vận hành tay quay. Khi van mở hoàn toàn, ty van nhô cao hơn so với vị trí đóng, giúp người vận hành quan sát trạng thái van từ bên ngoài, mà không cần mở nắp kiểm tra.

Model Z41X-16 sử dụng thiết kế đĩa van bọc cao su EPDM toàn phần, giúp giảm ma sát khi vận hành và hạn chế rò rỉ ở vị trí tiếp xúc so với van cổng đĩa kim loại truyền thống.

Do trục ty nhô cao lên phía trên khi van mở hoàn toàn, van cổng ty nổi cần khoảng không gian phía trên đủ lớn để ty di chuyển hết hành trình. Vì vậy loại này phù hợp cho vị trí lắp nổi, phòng kỹ thuật, trạm bơm – nơi có thể quan sát trực tiếp vị trí ty để xác định trạng thái đóng/mở. Với các vị trí cần chôn ngầm hoặc không gian hạn chế chiều cao, nên cân nhắc dòng van cổng ty chìm.

Thông Số Kỹ Thuật Van Cổng Ty Nổi BTL Z41X-16

Bảng cấu tạo và vật liệu chế tạo của sản phẩm

STT	Tên bộ phận	Chất liệu
1	Thân van (Body)	Gang dẻo (Ductile Iron)
2	Cánh van/Đĩa van (Wedge)	Gang dẻo bọc EPDM
3	Cốt ty/Trục van (Stem)	Thép không gỉ (Stainless steel)
4	Bu lông (Bolts)	Thép carbon
5	Roong/Gioăng làm kín (Gasket)	Cao su EPDM
6	Nắp van (Bonnet)	Gang dẻo
7	Vòng làm kín (O-ring)	Cao su EPDM
10	Đai ốc ty van (Stem nut)	Thép carbon
11	Tay quay (Handwheel)	Gang dẻo
12	Đai khóa (Lock nut)	Thép carbon
13	Ốc/Chốt (Pin)	Thép carbon
14	Trục/Ốc vít (Nuts)	Thép carbon

Thân và nắp van bằng gang dẻo giúp van có độ bền cơ học và khả năng chịu áp lực tốt hơn so với gang xám ở cùng độ dày thành. Trong khi trục ty bằng thép không gỉ sẽ giúp hạn chế ăn mòn tại vị trí tiếp xúc trực tiếp với môi chất và ren truyền động.

catalog van cổng ty nổi BTL — Catalog sản phẩm van cổng ty nổi BTL

Bảng thông số kỹ thuật chi tiết

STT	Hạng mục	Thông số
1	Áp suất định mức	PN10 / PN16
2	Tiêu chuẩn thiết kế	BS 5163
3	Tiêu chuẩn mặt nối (Face to face)	EN 558 & ISO 5752 Series-3
4	Tiêu chuẩn mặt bích	EN 1092-2
5	Tiêu chuẩn kiểm tra	EN 12266-1
6	Áp lực thử kín (Sealing test)	1.0 MPa
7	Nhiệt độ làm việc tối đa	80°C
8	Dải đường kính danh nghĩa	DN50 – DN600

Lưu ý: Thông số thực tế của sản phẩm có thể thay đổi tùy lô sản xuất và yêu cầu đặt hàng.

Bảng kích thước van cổng ty nổi BTL Z41X-16

Đơn vị: mm

DN	L	D	C	B	n-d (số lỗ-đường kính bulong)	H1	H2
50	178	150	110	18	4-19	315	365
65	190	165	125	19	4-19	335	400
80	203	185	145	19	4-19	390	470
100	229	200	160	19	8-19	425	525
125	254	220	180	19	8-19	535	660
150	267	250	210	19	8-19	575	725
200	292	285	240	20	12-23	730	930
250	330	340	295	22	12-28	950	1200
300	356	405	350	24.5	12-28	1010	1310
350	381	460	525	26.5	16-28	1305	1655
400	406	515	585	28	16-31	1385	1785
450	432	580	650	30	20-31	1455	1905
500	457	715	770	31.5	20-34	1695	2195
600	508	840	355	36	20-37	1875	2475

Có thể bạn quan tâm: Các dòng van công nghiệp BTL được ưa chuộng hiện nay

Ưu Điểm Của Van Cổng Ty Nổi BTL Z41X-16

Quan sát trạng thái vận hành trực quan: nhờ ty van nhô lên khi mở, phù hợp cho các vị trí lắp âm hoặc khó tiếp cận bảng điều khiển.
Đĩa van bọc EPDM toàn phần: giúp bề mặt làm kín có độ đàn hồi tốt, hỗ trợ giảm nguy cơ rò rỉ ở mức áp suất vận hành, phù hợp với thiết kế PN10/PN16.
Thân gang dẻo: chịu tải cơ học và va đập tốt hơn gang xám trong điều kiện thi công, vận chuyển tại công trình.
Tuân thủ hệ tiêu chuẩn châu Âu phổ biến (BS5163, EN558, EN1092-2, EN12266-1), thuận tiện khi đối chiếu hồ sơ kỹ thuật cho các dự án có yêu cầu tiêu chuẩn quốc tế.

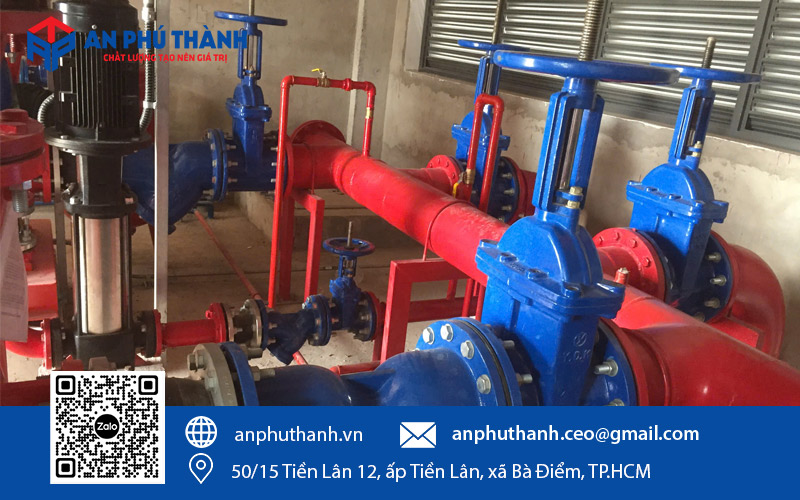

Van cổng ty nổi BTL thường dùng trong: các phòng bơm PCCC, đường ống cấp nước…

Ứng Dụng Của Van Cổng Ty Nổi BTL Z41X-16

Van cổng ty nổi BTL thường được sử dụng trong:

Hệ thống cấp nước sinh hoạt và mạng lưới cấp nước đô thị
Đường ống PCCC
Hệ thống tưới tiêu, thủy lợi
Trạm bơm, trạm xử lý nước

Với các ứng dụng đặc thù như hóa chất, nhiệt độ cao hoặc môi chất ăn mòn mạnh, thì bạn có thể liên hệ An Phú Thành để nhận tư vấn chất liệu van công nghiệp phù hợp.

Tham khảo thêm:
Van cổng ty nổi | Hiệu ARV
Van Cổng Ty Nổi Cánh Cao Su JS
Van Cổng ty nổi YB – Model Z41
Van Cổng ty nổi YDK – Korea

Câu Hỏi Thường Gặp Về Van Cổng Ty Nổi BTL

Van cổng ty nổi Z41X-16 chịu được áp lực bao nhiêu?

Van được thiết kế theo cấp áp PN10/PN16 và đã qua thử kín ở áp lực 1.0 MPa theo tiêu chuẩn EN 12266-1.

Van hoạt động ở nhiệt độ tối đa bao nhiêu?

Theo thông số công bố, nhiệt độ làm việc tối đa của van là 80°C.

Van cổng ty nổi khác van cổng ty chìm ở điểm nào?

Van ty nổi có trục ty di chuyển lên xuống và nhô ra ngoài thân van khi mở, cho phép quan sát trạng thái đóng/mở trực tiếp. Van ty chìm có trục ty không di chuyển theo phương thẳng đứng ra ngoài, thường dùng cho vị trí lắp đặt hạn chế chiều cao.

Van có kích thước từ DN bao nhiêu đến DN bao nhiêu?

Dòng van này có dải kích thước tiêu chuẩn từ DN50 đến DN600.
