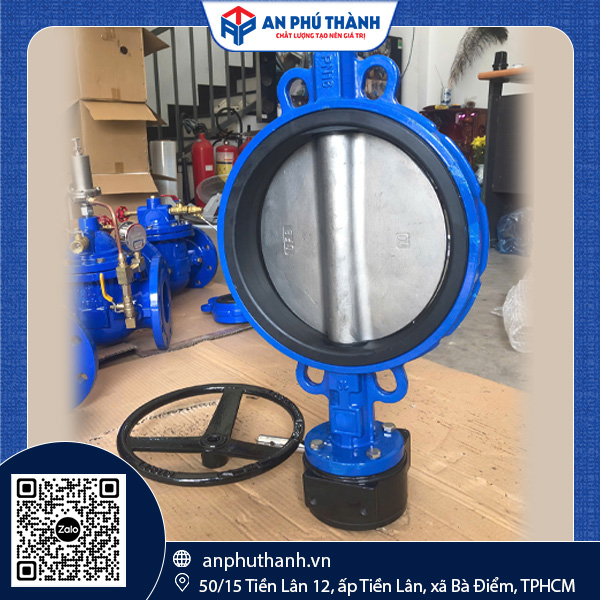

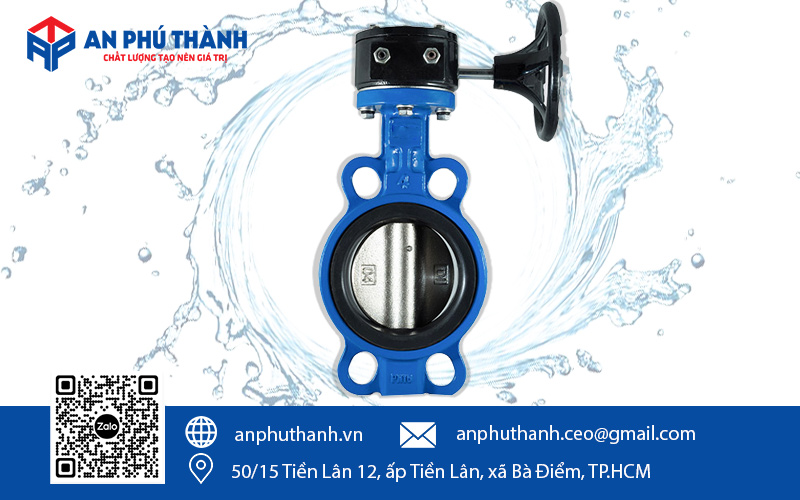

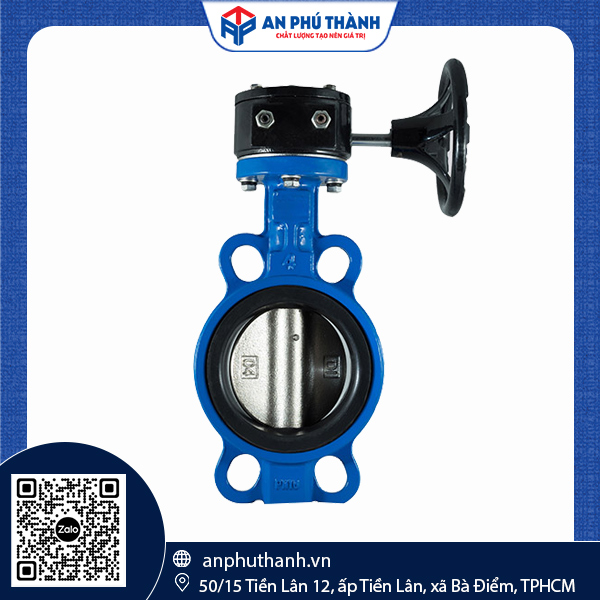

Van Bướm Tay Quay BTL | Model D371X-10

Model: D371X-10

4.1/5 - (45 bình chọn)

Thương hiệu: BTL
Size: DN50 – DN400
Chất liệu thân: Gang cầu (Cast Iron)
Chất liệu đĩa: Gang dẻo DI / Inox CF8 / CF8M
Áp lực định mức: PN10, PN16 (tương thích JIS10K)
Xuất xứ: Trung Quốc

Zalo Hỗ Trợ Nhanh

hoặc

Gọi nhanh, tư vấn miễn phí Hotline: 0946 729 913

Hàng chính hãng 100%
Giá tốt nhất cho dự án
Hỗ trợ tốt nhất trong quá trình sử dụng
Giao hàng trên toàn quốc

Thông tin sản phẩm

Van bướm tay quay BTL là loại van bướm vận hành bằng tay quay (vô lăng + hộp số), dùng để đóng – mở hoặc điều tiết dòng chảy trong đường ống bằng cách xoay đĩa van 90 độ. Model D371X-10 có thân làm bằng gang cầu chịu lực tốt, đĩa van bằng gang dẻo hoặc inox CF8/CF8M chống ăn mòn. Phù hợp lắp đặt trong hệ thống cấp nước, PCCC và xử lý nước thải với dải kích thước DN50–DN400.

So với van bướm tay gạt, tay quay có hộp số giảm tốc nên thao tác nhẹ nhàng hơn khi vận hành các cỡ van lớn. Đồng thời giữ được vị trí đóng/mở trung gian ổn định. Điều mà tay gạt khó làm được vì dễ bị lưu chất đẩy ngược.

AN PHÚ THÀNH PHÂN PHỐI CHÍNH HÃNG VAN BƯỚM TAY QUAY BTL, MODEL D371X-10

HOTLINE: 0946 729 913

Bảng thông số kỹ thuật van bướm tay quay BTL D371X-10

Thông số kỹ thuật	Giá trị
Áp suất định mức	PN10/16 & JIS10K
Tiêu chuẩn thiết kế	BS4504
Tiêu chuẩn kết nối (face to face)	EN558 & ISO5752 Series-20
Kiểm tra vỏ (Shell test)	2.4 MPa
Kiểm tra niêm phong (Sealing test)	1.76 MPa
Nhiệt độ làm việc tối đa	120°C / 80°C

Hai chỉ số kiểm tra vỏ (2.4 MPa) và kiểm tra niêm phong (1.76 MPa) là căn cứ để đơn vị thi công, tư vấn giám sát nghiệm thu van trước khi đưa vào hệ thống. Đây thường là yêu cầu bắt buộc trong hồ sơ nghiệm thu công trình PCCC và cấp nước.

Xem Catalog van bướm tay quay BTL D371X-10 chi tiết tại đây

Cấu tạo và vật liệu các bộ phận của van bướm tay quay BTL

STT	Tên bộ phận	Chất liệu
1	Thân (Body)	Gang cầu (Cast Iron)
2	Đĩa (Disc)	Gang dẻo DI / Inox CF8 / CF8M
3	Cốt ty (Stem)	Thép không gỉ (Stainless steel)
4	Đệm/Gioăng (Seat)	Cao su EPDM / NBR
5	Sleeve	Polymer
6	Tay nắm/Hộp số (Handle/Gear box)	Thép / Nhôm / Gang

Đĩa van có thể chọn chất liệu gang dẻo (DI) cho môi trường nước sạch thông thường, hoặc inox CF8/CF8M khi cần chống ăn mòn cao hơn (nước có tính axit nhẹ, nước biển, môi trường hóa chất loãng). Gioăng làm kín EPDM phù hợp với nước sạch và PCCC; NBR phù hợp hơn với dầu, nhiên liệu và một số hóa chất gốc dầu.

Bảng kích thước van bướm tay quay BTL

DN	Φ1 (mm)	H (mm)	B (mm)	Bu lông (Z×Φd)
50	Φ125	160	43	4×Φ19
65	Φ145	160	43	4×Φ19
80	Φ160	170	46	4×Φ19
100	Φ180	190	46	4×Φ19
125	Φ210	210	52	4×Φ19
150	Φ240	240	56	4×Φ23
200	Φ295	260	56	4×Φ23
250	Φ355	280	60	4×Φ23
300	Φ410	290	68	4×Φ23
350	Φ400	360	78	4×Φ26
400	Φ456	386	102	4×Φ30

Bạn nên đối chiếu bảng này với bích đường ống hiện có trước khi đặt hàng, đặc biệt là số lỗ bu lông (Z) và đường kính lỗ (Φd). Hai sai số phổ biến nhất khi lắp đặt van bướm nối mặt bích tại công trình.

Ứng dụng thực tế của van bướm tay quay BTL

Van bướm tay quay BTL D371X-10 thường được lắp đặt trong các:

Hệ thống cấp nước sinh hoạt cho chung cư, khu dân cư, tòa nhà văn phòng
Hệ thống cấp nước PCCC (yêu cầu áp lực và độ kín cao)
Đường ống cấp nước cho nhà máy, khu công nghiệp
Hệ thống xử lý nước thải, trạm bơm tăng áp
Mạng lưới cấp nước đô thị, khu đô thị mới

Với dải kích thước DN50 – DN400, van đáp ứng được cả đường ống nhánh nhỏ trong tòa nhà lẫn tuyến ống trục chính của công trình. Vô lăng tay quay tích hợp hộp số giảm tốc giúp thao tác đóng/mở nhẹ nhàng ngay cả ở các size lớn từ DN200 trở lên. Đồng thời khóa được vị trí van ở trạng thái điều tiết trung gian mà không bị lưu chất đẩy ngược.

So với van bướm điện từ hoặc van khí nén, van bướm tay quay có chi phí đầu tư thấp hơn đáng kể. Cấu tạo đơn giản, dễ bảo trì và không phụ thuộc nguồn điện/khí nén, phù hợp cho các vị trí chỉ cần đóng mở thủ công, không yêu cầu điều khiển tự động.

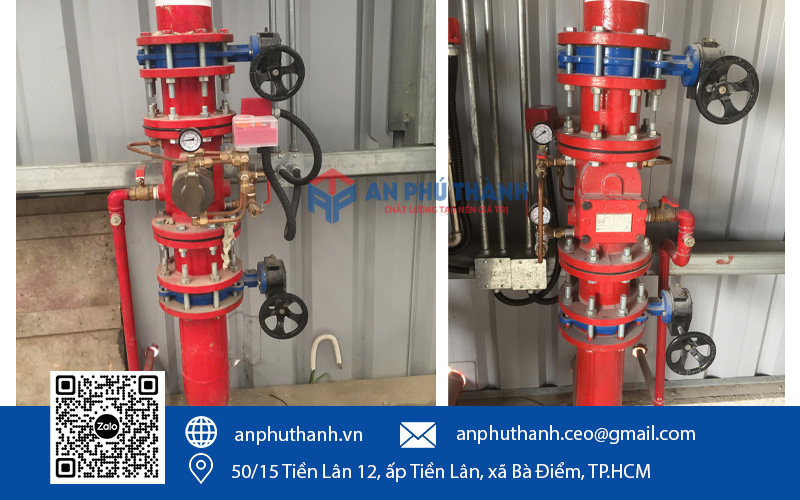

Van được ứng dụng trong nhiều công trình — Dòng van này được sủ dụng trong nhiều công trình

Vì sao nên chọn van bướm tay quay BTL tại An Phú Thành

Hàng chính hãng 100%, đầy đủ chứng từ CO/CQ chứng minh nguồn gốc
Giá cạnh tranh cho cả đơn lẻ và dự án số lượng lớn
Tư vấn kỹ thuật miễn phí, hỗ trợ chọn đúng size, đúng áp lực theo thiết kế
Giao hàng toàn quốc, có sẵn hàng nhiều kích thước phổ biến
Hỗ trợ xuyên suốt trong quá trình lắp đặt và sử dụng

Tham khảo thêm:

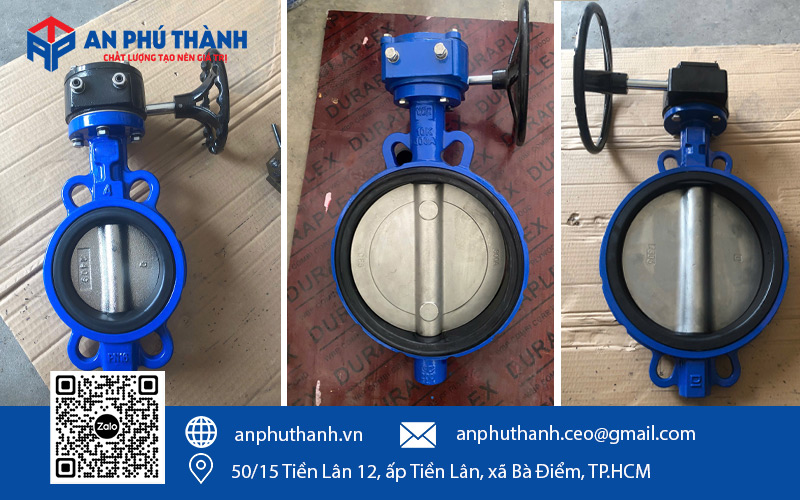

APT phân phối chính hãng van bướm tay quay BTL, đầy đủ chứng từ — APT phân phối chính hãng van thương hiệu BTL, đầy đủ chứng từ

Hỏi đáp về van bướm tay quay BTL

Van bướm tay quay BTL D371X-10 chịu được áp lực bao nhiêu?

Van đạt tiêu chuẩn PN10/16 và tương thích JIS10K, đã kiểm tra vỏ ở 2.4 MPa và kiểm tra niêm phong ở 1.76 MPa trước khi xuất xưởng.

Van bướm tay quay BTL dùng được cho size nào?

Model D371X-10 có sẵn từ DN50 đến DN400, đáp ứng cả đường ống nhánh nhỏ và tuyến ống trục chính.

Nhiệt độ làm việc tối đa của dòng van hiệu BTL này là bao nhiêu?

Van hoạt động ổn định ở nhiệt độ tối đa 120°C (với gioăng NBR) hoặc 80°C (với gioăng EPDM), tùy loại lưu chất.

Van bướm tay quay khác gì van bướm tay gạt?

Tay quay có hộp số giảm tốc nên thao tác nhẹ hơn ở size lớn và giữ được vị trí điều tiết trung gian ổn định; tay gạt phù hợp hơn cho size nhỏ cần đóng/mở nhanh.

Nên chọn đĩa van gang dẻo hay inox CF8/CF8M?

Gang dẻo (DI) phù hợp cho nước sạch thông thường; inox CF8/CF8M nên chọn khi lưu chất có tính ăn mòn cao hơn như nước biển hoặc hóa chất loãng.

An Phú Thành hiện đang phân phối chính hãng van bướm tay quay BTL D371X-10 với đầy đủ kích thước DN50 – DN400. Giá thành cạnh tranh và đầy đủ chứng từ chứng minh nguồn gốc, chất lượng. Liên hệ hotline 0946 729 913 để được tư vấn báo giá theo đúng size và áp lực cho công trình của bạn.
