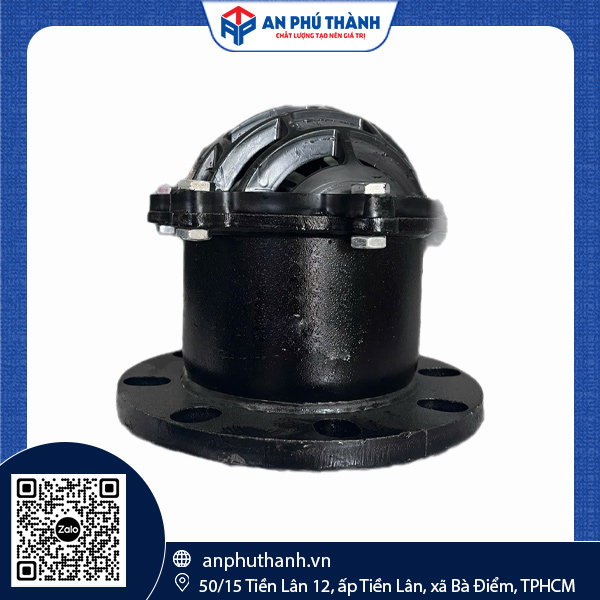

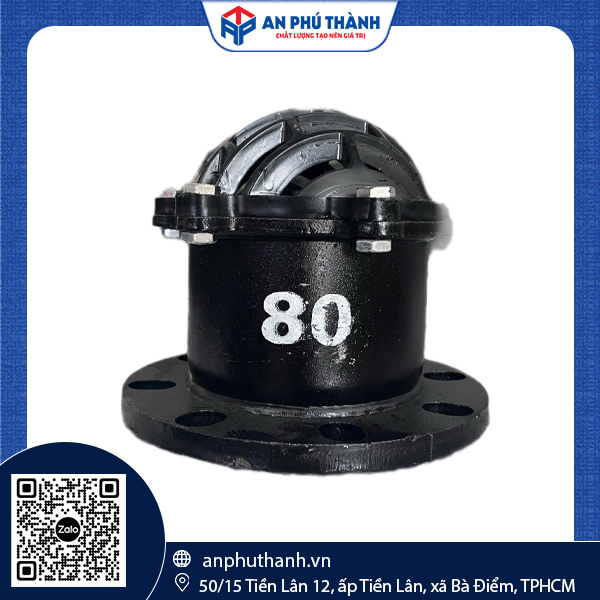

Van Hút Hiệu BTL | Model H42X-10

Thông tin sản phẩm

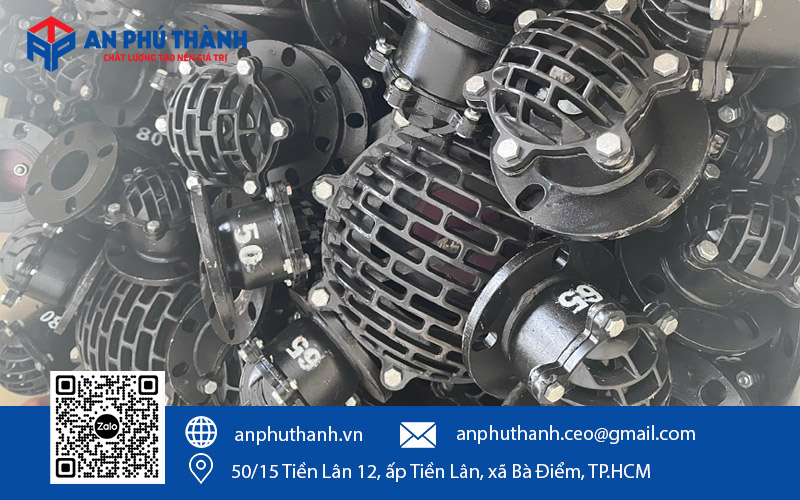

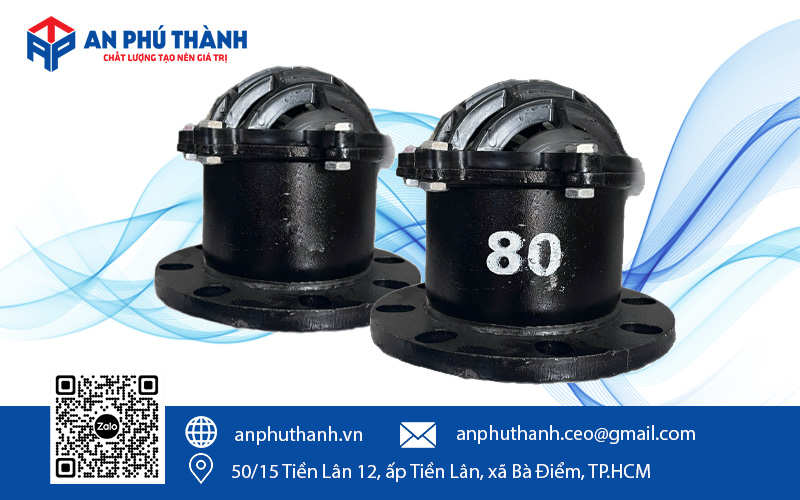

Van hút là thiết bị lắp ở đầu ống hút của máy bơm, kết hợp hai chức năng: ngăn dòng chảy ngược khi bơm ngừng hoạt động và lọc rác/dị vật trước khi nước vào bơm. Model H42X-10 của BTL có thân bằng gang xám, đĩa bằng gang cầu, đạt cấp áp PN10. Hiện tại, An Phú Thành đang sẵn hàng van hút hiệu BTL kích thước từ DN50 đến DN350. Thích hợp lắp đặt ở đầu cuối đường ống tại đáy bể chứa, hồ bơm, trạm bơm nước sạch.

Cấu tạo và nguyên lý hoạt động của van hút hiệu BTL

Van hút hoạt động theo nguyên lý van một chiều: khi máy bơm hút nước, áp lực chân không mở đĩa van cho nước đi qua lớp lưới lọc rồi vào đường ống hút. Khi bơm ngừng, đĩa van tự đóng lại nhờ trọng lực/áp lực nước, ngăn nước trong ống chảy ngược trở lại bể. Giúp bơm không bị mất nước mồi (mất áp) ở lần khởi động tiếp theo.

Phần lưới lọc bao quanh thân van có tác dụng chặn rác, cặn, dị vật kích thước lớn trước khi vào đường ống, giúp giảm nguy cơ kẹt hoặc mài mòn cánh bơm. Đây cũng chính là lý do mà van hút gần như bắt buộc phải có ở đầu hút của các trạm bơm lấy nước từ bể hở, hồ, ao.

Thông số kỹ thuật của van hút hiệu BTL – Model  H42X-10

Lưu ý khi tra cứu: Van hút hiệu BTL được thiết kế cho môi trường nước tiêu chuẩn; nếu dùng cho nước thải có lẫn cặn/hóa chất, nên xác nhận thêm với bộ phận kỹ thuật về độ tương thích của đế đĩa cao su.

Bảng kích thước van hút hiệu BTL – H42X-10

Đơn vị: mm

Cột H (chiều cao tổng thể) tăng đáng kể theo DN – khi thiết kế hố bơm hoặc bể chứa. Cần đối chiếu cột H để đảm bảo đủ khoảng không lắp đặt phía dưới đáy bể, tránh trường hợp van chạm đáy hoặc không đủ khoảng cách an toàn với nền bể.

AN PHÚ THÀNH PHÂN PHỐI CHÍNH HÃNG VAN HÚT BTL

HOTLINE: 0946 729 913

Vì sao cần lắp van hút ở đầu ống bơm?

• Giữ nước mồi cho bơm: nếu không có van hút, nước trong ống hút sẽ chảy ngược về bể sau khi tắt bơm, khiến lần khởi động sau bơm bị mất nước mồi, dễ chạy không tải gây hỏng bơm.
• Bảo vệ cánh bơm: lưới lọc chặn rác/dị vật, giảm nguy cơ kẹt hoặc mài mòn cánh bơm. Đặc biệt quan trọng khi nguồn nước lấy từ bể hở, ao, hồ có nhiều cặn bẩn.
• Vận hành không cần nguồn điện/tín hiệu điều khiển: đóng/mở hoàn toàn tự động theo áp lực dòng chảy, không cần bảo trì phức tạp như các loại van điều khiển.

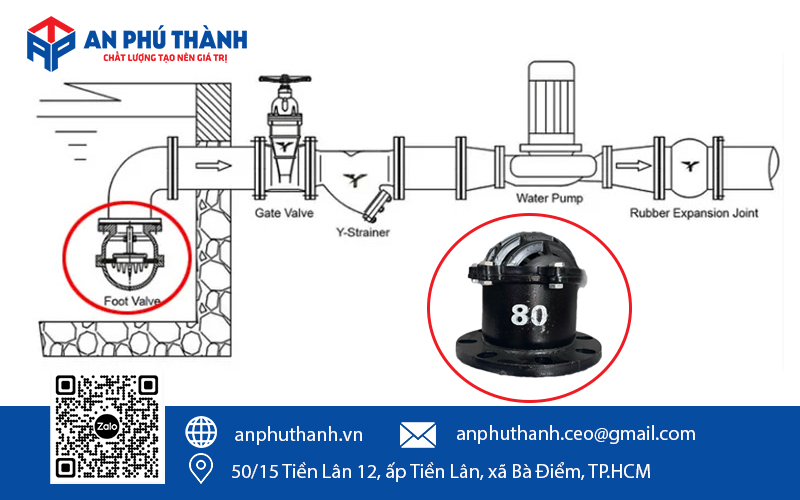

Ứng dụng thường gặp của van hút

Van hút hiệu BTL, model H42X-10 thường được lắp đặt tại:

• Đầu cuối đường ống hút của hệ thống nước sạch (tòa nhà, nhà máy)
• Trạm bơm cấp nước, bể chứa, hồ bơi
• Hệ thống tưới tiêu nông nghiệp lấy nước từ ao, hồ, kênh rạch

Câu hỏi về sản phẩm thường gặp

Van hút BTL H42X-10 chịu được áp lực bao nhiêu?

Van đạt cấp áp PN10 (1.0 MPa), đã qua thử vỏ ở 1.0 MPa và thử niêm phong trong khoảng 0.55 – 1.0 MPa.

Van hút khác y lọc thường ở điểm nào?

Van hút tích hợp cả chức năng ngăn dòng chảy ngược (như van một chiều) lẫn lọc rác, còn Y lọc chỉ có chức năng lọc rác/cặn chứ không ngăn được dòng chảy ngược. Van hút thường lắp ngập trong bể/ao ở đầu ống hút, trong khi y lọc lắp trên đường ống đã đi vào hệ thống (trước bơm, trước van, trước đồng hồ đo).

Van có kích thước từ DN bao nhiêu đến DN bao nhiêu?

Theo nhà sản xuất thì hiện tại dòng van này có kích thước từ DN50 đến DN350.

Van hút có cần bảo trì định kỳ không?

Cần vệ sinh lưới lọc định kỳ để loại bỏ rác/cặn tích tụ, tránh giảm lưu lượng hút hoặc kẹt đĩa van. Tần suất vệ sinh van hút phụ thuộc vào độ sạch của nguồn nước đầu vào.

Để nhận tư vấn lựa chọn van hút hiệu BTL phù hợp với công suất bơm và điều kiện lắp đặt thực tế, quý khách vui lòng liên hệ An Phú Thành qua hotline 0946 729 913 hoặc Zalo OA Van công nghiệp AN PHÚ THÀNH . Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ tư vấn và báo giá chi tiết cho Quý khách.
