Van cổng ty chìm tay quay | Hiệu BTL | Z45X-10/16 | DN50–DN600

Thông tin sản phẩm

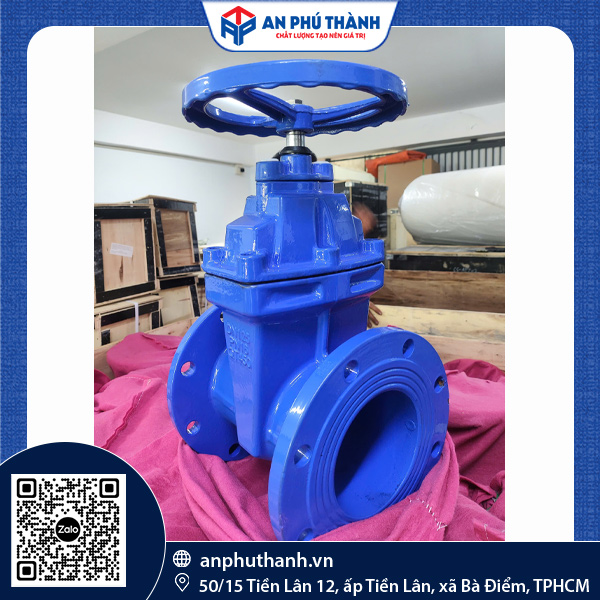

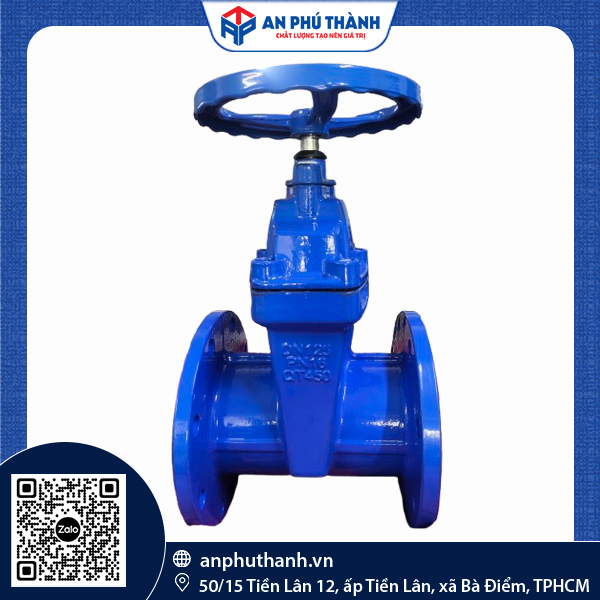

Van cổng ty chìm tay quay hiệu BTL, model Z45X-10/16, là van cổng vận hành thủ công dùng để đóng/mở dòng chảy trong hệ thống cấp nước. Van có áp suất làm việc PN10/PN16, kết nối mặt bích, ty van nằm chìm hoàn toàn bên trong thân van giúp bảo vệ ty khỏi tác động môi trường bên ngoài.

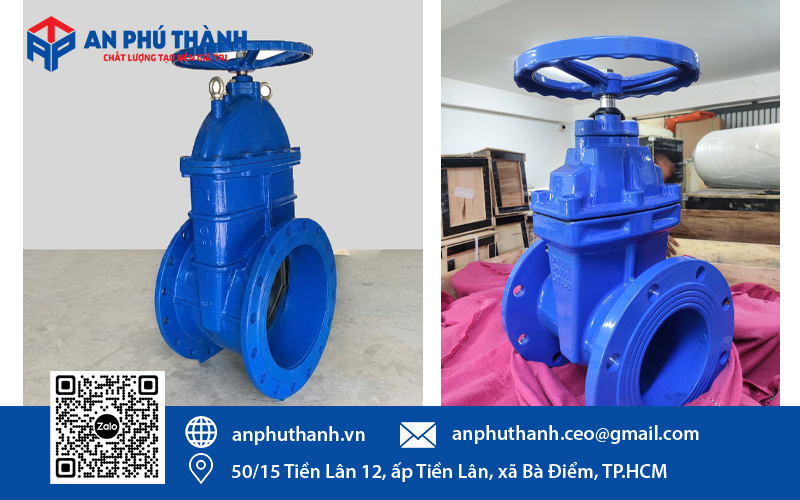

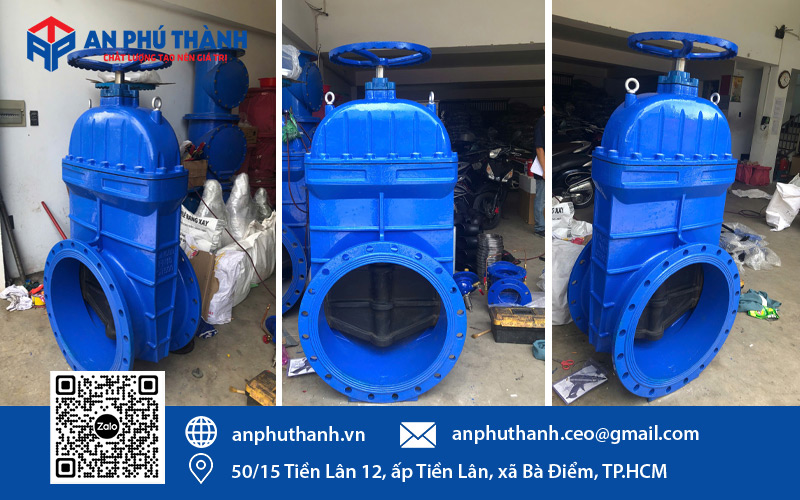

Hiện tại, An Phú Thành đang có sẵn kho van cổng ty chìm BTL kích thước từ DN50 đến DN600.

Van cổng ty chìm tay quay hiệu BTL là gì?

Van cổng ty chìm (Non-Rising Stem Gate Valve) là loại van cổng có phần ty van nằm hoàn toàn bên trong thân van, khác với van cổng ty nổi — loại van có ty di chuyển lên xuống bên ngoài thân van khi đóng/mở. Nhờ thiết kế ty chìm, van có chiều cao lắp đặt nhỏ gọn hơn, phù hợp cho không gian hẹp. Tuy nhiên, nhược điểm lớn nhất của dòng sản phẩm là không thể quan sát trực tiếp trạng thái đóng/mở của van từ bên ngoài.

Van cổng ty chìm hiệu BTL, model Z45X-10/16 được vận hành bằng tay quay: xoay theo chiều kim đồng hồ để đóng van, xoay ngược lại để mở van. Đây là dòng van cổng phổ biến trong các hệ thống:

• Hệ thống cấp nước sạch cho chung cư, tòa nhà cao tầng, khu dân cư.
• Hệ thống phòng cháy chữa cháy (PCCC) trong các công trình dân dụng và công nghiệp.
• Trạm bơm, trạm xử lý nước, hệ thống cấp nước khu công nghiệp.

Do ty van nằm chìm bên trong và tiếp xúc trực tiếp với lưu chất, nên van cổng ty chìm được khuyến nghị dùng cho hệ thống nước sạch. Tránh dùng cho những hệ thống lưu chất có tính ăn mòn cao.

Cấu tạo và thông số kỹ thuật của van cổng ty chìm tay quay BTL

Cấu tạo van cổng ty chìm Model Z45X-10/16

Van gồm 7 bộ phận chính, vật liệu từng bộ phận được quy định cụ thể theo catalog nhà sản xuất như sau:

Bảng thông số kích thước sản phẩm

Số liệu kích thước lắp đặt theo tiêu chuẩn mặt bích, trích từ catalog nhà sản xuất:

Chú thích: L = chiều dài thân van; D = đường kính mặt bích; C = đường kính vòng tròn bu-lông (bolt circle); b = chiều dày mặt bích; n-d = số lượng và đường kính bu-lông; H = chiều cao van. Đơn vị mm

Nguyên lý hoạt động của van cổng ty chìm

Khi xoay tay quay, chuyển động xoay được truyền xuống ty van thông qua phần ren bên trong thân van. Nhờ có ren này, ty van vừa xoay vừa di chuyển lên xuống, kéo theo đĩa van gắn ở đầu ty van di chuyển cùng chiều.

• Xoay tay quay theo chiều thuận, đĩa van được kéo hạ dần xuống. Khi đĩa van chạm đến đáy thân van, lớp cao su EPDM bọc quanh đĩa van ép chặt vào bề mặt trong của thân van, bịt kín hoàn toàn đường ống. Đây là lúc van ở trạng thái đóng.
• Xoay tay quay theo chiều ngược lại, đĩa van được kéo lên cao dần. Khi đĩa van lên đến vị trí cao nhất, toàn bộ tiết diện đường ống được mở ra, nước chảy qua tự do mà không bị cản trở. Đây là lúc van mở hoàn toàn.

Vì ty van nằm trọn bên trong thân van (không lộ ra ngoài như van ty nổi), nên trong suốt quá trình đóng mở, chỉ có đĩa van di chuyển lên xuống ở bên trong, còn tay quay phía trên gần như đứng yên tại chỗ. Đây cũng là lý do vì sao nhìn từ bên ngoài không thể biết van đang ở trạng thái đóng hay mở.

AN PHÚ THÀNH PHÂN PHỐI CHÍNH HÃNG VAN CỔNG TY CHÌM TAY QUAY HIỆU BTL – Z45X-10/16

HOTLINE: 0946729913

Ưu điểm van cổng ty chìm hiệu BTL

• Ty van nằm chìm bên trong thân van, được bảo vệ khỏi tác động môi trường, hạn chế gỉ sét.
• Thiết kế phù hợp lắp đặt trong các không gian hẹp hơn so với van cổng ty nổi.
• Đĩa van bọc cao su EPDM giúp đóng kín gần như tuyệt đối, hạn chế rò rỉ.
• Tay quay thiết kế tỷ số truyền hợp lý, thao tác đóng/mở nhẹ nhàng dù van kích thước lớn.
• Đặc biệt, tối ưu chi phí đầu tư ban đâu.

Câu hỏi thường gặp

• Van cổng ty chìm và van cổng ty nổi khác nhau thế nào?

Van ty chìm có ty van nằm hoàn toàn bên trong thân van, không thể quan sát trạng thái đóng/mở từ bên ngoài. Van ty nổi có ty di chuyển lên xuống lộ ra ngoài thân van khi vận hành, dễ quan sát nhưng chiếm nhiều không gian lắp đặt hơn theo chiều cao.

• Van Z45X-10/16 hiệu BTL có dùng được PN25 không?

Theo catalog kỹ thuật hiện có, model Z45X-10/16 chỉ sản xuất ở hai dải áp suất PN10 và PN16.

• Van cổng ty chìm BTL có phù hợp cho hệ thống PCCC không?

Có, đây là một trong những ứng dụng phổ biến của dòng van này. Tuy nhiên cần đối chiếu yêu cầu kỹ thuật cụ thể của hệ thống PCCC (TCVN 7336) trước khi lắp đặt.
