Trong các hệ thống đường ống công nghiệp, cấp thoát nước hay phòng cháy chữa cháy (PCCC), hiện tượng dòng chảy ngược và búa nước (water hammer) luôn là mối hiểm họa tiềm tàng gây hư hỏng máy bơm và làm vỡ đường ống. Để giải quyết triệt để vấn đề này, van 1 chiều bướm YDK (Model KDC) chính là giải pháp công nghệ hàng đầu được các kỹ sư và nhà thầu tại Việt Nam ưu tiên lựa chọn.

Sản phẩm được phân phối chính hãng bởi An Phú Thành – đơn vị uy tín hàng đầu trong lĩnh vực cung cấp van công nghiệp chất lượng cao, đầy đủ chứng chỉ CO, CQ.

Giới thiệu về van 1 chiều bướm PN16 – Model: KDC

Van 1 chiều bướm là thiết bị thủy lực được cố định trong các hệ thống đường ống nhằm điều tiết và đóng mở lưu lượng dòng chảy. Tuy nhiên sẽ chỉ cho phép môi chất chảy theo một hướng cố định, không thể chảy theo chiều ngược lại. Với cấu tạo chống lại dòng chảy ngược giúp thiết bị có thể bảo vệ được hệ thống đường ống và các thiết bị bơm tối ưu hơn, hạn chế các sự cố do lực chảy ngược của dòng nước.

Video quay chi tiết về van 1 chiều YDK tại An Phú Thành:

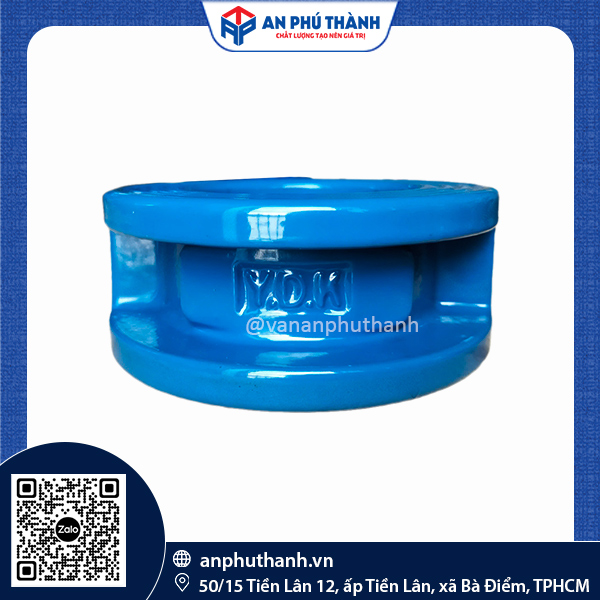

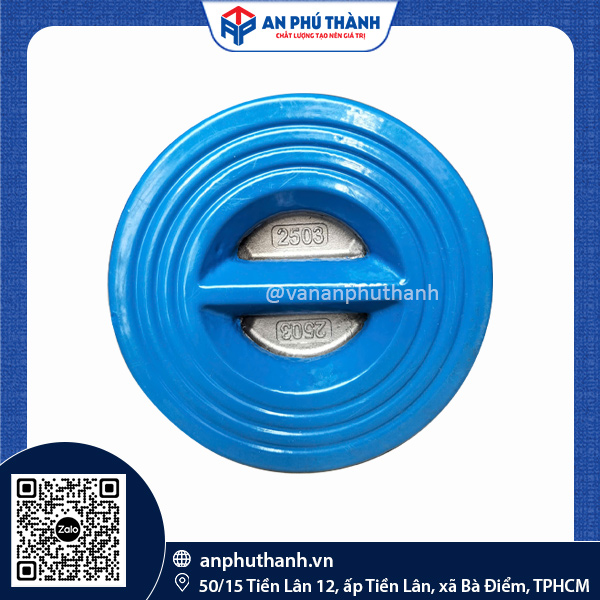

Van 1 chiều bướm YDK PN16 có phần đĩa van thiết kế và cấu tạo khá giống cánh bướm, đặc biệt khi đĩa van đóng mở. Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại đạt tiêu chuẩn quốc tế, đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe của mọi quy mô công trình từ dân dụng đến công nghiệp nặng.

Thông số kỹ thuật cơ bản:

• Model: KDC
• Thương hiệu: YDK
• Kích thước dải sản phẩm: DN50 đến DN1000.
• Kiểu kết nối: Kẹp bích Wafer (lắp gọn gàng giữa 2 mặt bích).
• Tiêu chuẩn kết nối: EN558 & ISO 5752 Series-16.
• Chế độ bảo hành: 12 tháng chính hãng tại An Phú Thành.

AN PHÚ THÀNH PHÂN PHỐI UỶ QUYỀN CHÍNH HÃNG VAN 1 CHIỀU BƯỚM PN16 – THƯƠNG HIỆU YDK

HOTLINE: 0986504114

Thông số kỹ thuật chi tiết van 1 chiều bướm YDK – Model: KDC

Để giúp Quý khách dễ dàng tính toán và lựa chọn cho hệ thống, dưới đây là các thông số vận hành chi tiết của model KDC:

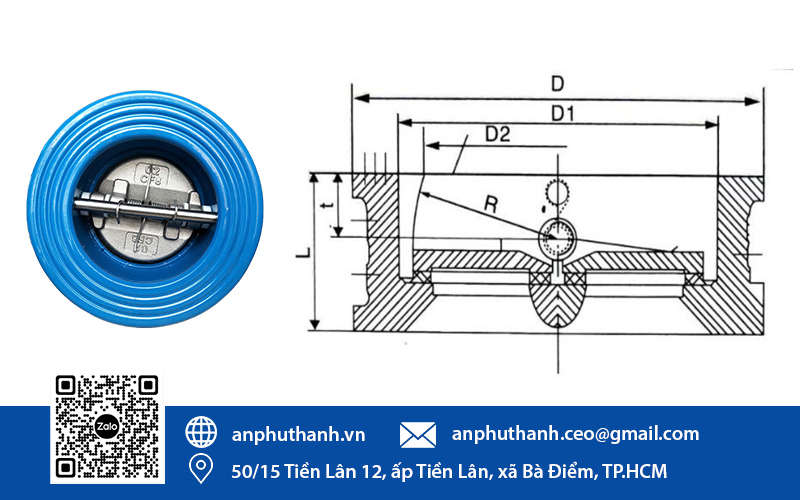

Bảng kích thước tiêu chuẩn của van 1 chiều bướm YDK – Model: KDC (Đơn vị: mm)

Chú thích: D = đường kính ngoài thân van; D1 = đường kính vòng đệm; D2 = đường kính đĩa van; L = chiều dày van; R = bán kính cánh van; T = chiều dày thân van.

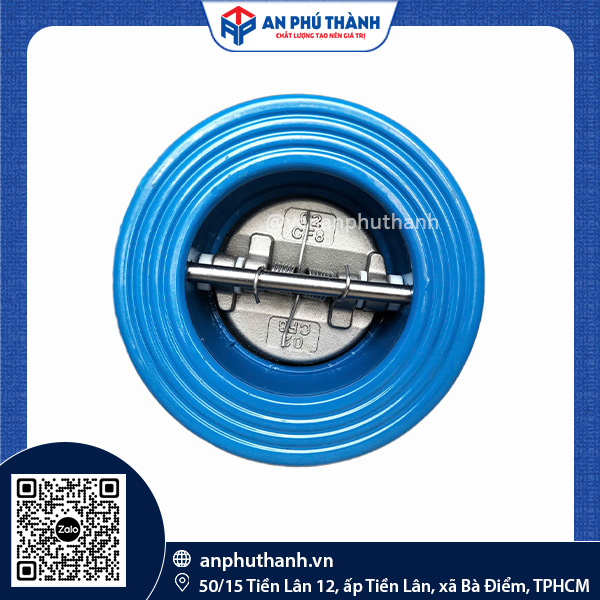

Cấu tạo của van 1 chiều bướm YDK

Sự bền bỉ của van 1 chiều bướm YDK đến từ sự kết hợp của các vật liệu cao cấp, có khả năng chống ăn mòn và chịu áp lực cực tốt:

• Thân van (Body): Làm bằng Gang đúc (Cast Iron), bên ngoài phủ lớp sơn Epoxy cao cấp giúp chống gỉ sét, kháng rêu mốc và tăng tuổi thọ thiết bị trước tác động của môi trường.
• Đĩa van (Disc): Chế tạo từ Inox đúc 304 (CF8), giúp chống ăn mòn hiệu quả khi tiếp xúc liên tục với lưu chất.
• Trục van (Shaft) & Lò xo (Spring): Sử dụng thép không gỉ SS420 cứng cáp, đảm bảo độ đàn hồi và chịu lực đóng mở liên tục.
• Vòng đệm (Seal ring): Chất liệu cao su EPDM có độ kín khít tuyệt đối, ngăn chặn hoàn toàn tình trạng rò rỉ nước.

Nguyên lý hoạt động tự động thông minh

Van hoạt động dựa vào áp lực dòng chảy và lực đàn hồi của lò xo một cách tự động, mà không cần đến sức người hay nguồn điện:

• Trạng thái đóng bình thường: Khi không có dòng chảy, lò xo sẽ giữ 2 cánh van luôn ở vị trí đóng kín.
• Trạng thái mở: Khi có dòng chảy thuận, áp suất của lưu chất thắng lực lò xo, đẩy 2 cánh van mở ra như đôi cánh bướm để lưu chất đi qua.
• Trạng thái ngắt dòng: Ngay khi dòng chảy dừng hoặc có xu hướng chảy ngược, lực đàn hồi của lò xo kết hợp với áp lực ngược sẽ lập tức đóng chặt 2 cánh van lại.

Đánh giá ưu điểm & Hạn chế của van 1 chiều bướm YDK

Ưu điểm vượt trội của sản phẩm

• Tiết kiệm không gian: Thiết kế dạng kẹp bích Wafer siêu nhỏ gọn, trọng lượng nhẹ, chiếm ít không gian lắp đặt hơn hẳn so với dòng van một chiều lá lật truyền thống.
• Bảo vệ hệ thống: Ngăn chặn hiện tượng búa nước hiệu quả, bảo vệ an toàn cho máy bơm và hệ thống đường ống trục chính.
• Khả năng tương thích cao: Kết nối dạng Wafer cho phép van thích ứng tốt với nhiều tiêu chuẩn mặt bích khác nhau như JIS, BS, DIN, và ANSI.
• Dải kích thước cực rộng: Từ các đường ống nhỏ DN50 đến các đường ống siêu lớn DN1000, YDK đều có kích cỡ phù hợp.

Một số điểm cần lưu ý khi sử dụng

• Van hoạt động tối ưu ở các đường ống có tốc độ dòng chảy trung bình đến lớn (áp lực tối thiểu đạt khoảng ~10 bar).
• Vì đĩa van nằm ngay trong lòng dòng chảy nên sẽ có một ảnh hưởng rất nhỏ đến áp lực và lưu lượng của lưu chất.
• Van thiết kế đóng kín, không có trục điều khiển lộ ra ngoài nên không thể quan sát trực tiếp trạng thái đóng/mở bằng mắt thường.
• Sản phẩm không có kích cỡ nhỏ dưới DN50.

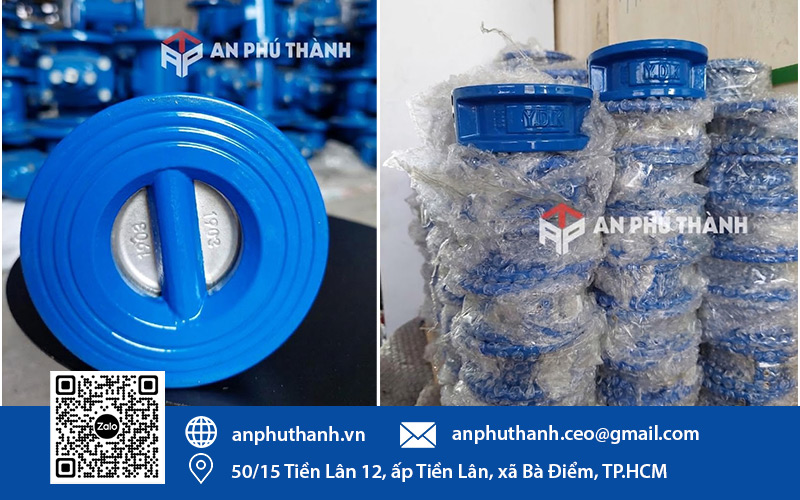

Ứng dụng thực tế của sản phẩm

Nhờ dải vật liệu cao cấp, van 1 chiều bướm YDK hoạt động tốt trong nhiều môi trường như: Nước sạch, nước thải, xăng dầu, hơi nóng, khí nén, hóa chất, và thực phẩm.

Lĩnh vực ứng dụng:

• Hệ thống cấp thoát nước đô thị; Hệ thống PCCC tòa nhà;
• Nhà máy xử lý nước thải; Công nghiệp thực phẩm & dược phẩm;
• Nhà máy nhiệt điện, hóa dầu và hệ thống điều hòa thông gió HVAC.

Ví dụ thực tế: Tại các trạm bơm nước sạch, van 1 chiều bướm YDK được lắp đặt ngay phía sau máy bơm. Khi máy bơm tắt đột ngột, van sẽ lập tức đóng lại để ngăn dòng nước khổng lồ từ trên cao dội ngược về làm hỏng cánh bơm, loại bỏ hoàn toàn rủi ro búa nước.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

Để van vận hành ổn định và đạt tuổi thọ tối đa, đội ngũ kỹ thuật của An Phú Thành khuyến nghị Quý khách hàng tuân thủ các nguyên tắc sau:

Khi lắp đặt

1. Kiểm tra hướng dòng chảy: Quan sát kỹ mũi tên chỉ hướng được đúc nổi trên thân van để lắp đặt đúng chiều lưu chất.
2. Vệ sinh đường ống: Làm sạch toàn bộ dị vật, cặn bẩn, xỉ hàn bên trong đường ống trước khi kẹp van vào giữa.
3. Linh hoạt vị trí: Van có thể lắp theo cả phương ngang hoặc phương thẳng đứng tùy thuộc vào thiết kế hệ thống.
4. Lưu ý: Với các size van lớn từ DN300 trở lên, bắt buộc phải sử dụng các thiết bị nâng hạ hỗ trợ để đảm bảo an toàn lao động và không làm lệch tâm mặt bích.

Khi bảo dưỡng định kỳ

• Kiểm tra định kỳ độ đàn hồi của lò xo và tình trạng của vòng đệm cao su EPDM.
• Lau chùi, vệ sinh bề mặt đĩa van tránh để cặn bẩn bám dày làm hở van.
• Test rò rỉ tại vị trí vòng đệm sau mỗi chu kỳ bảo trì định kỳ của toàn hệ thống.

Mua van 1 chiều bướm YDK chính hãng tại An Phú Thành

Là đơn vị cung cấp các dòng van công nghiệp YDK tại thị trường Việt Nam, An Phú Thành cam kết mang đến cho quý khách hàng:

• Sản phẩm Van 1 chiều bướm YDK – Model KDC nói riêng và van 1 chiều nói chung nhập khẩu chính hãng 100%.
• Đầy đủ giấy tờ chứng chỉ chất lượng, chứng chỉ xuất xứ (CO, CQ).
• Chính sách bảo hành dài hạn 12 tháng, lỗi 1 đổi 1 theo tiêu chuẩn nhà sản xuất.
• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu hấp dẫn cho các dự án, nhà thầu lớn.

Liên hệ ngay với An Phú Thành hôm nay để nhận tư vấn và báo giá chi tiết sản phẩm.
