Van tiết lưu (Throttle Valve) là bộ phận không thể thiếu trong các hệ thống lạnh và điều hòa không khí, chịu trách nhiệm điều chỉnh lưu lượng môi chất để cân bằng áp suất và nhiệt độ giữa các bộ phận. Nhờ cơ chế vận hành chính xác, van này có thể giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

Van tiết lưu là gì?

Van tiết lưu (tiếng Anh: Throttle Valve hay Expansion Valve) là một bộ phận quan trọng trong hệ thống lạnh và điều hòa không khí, có nhiệm vụ điều chỉnh lưu lượng môi chất lạnh đi vào dàn bay hơi.

Nói một cách đơn giản: van tiết lưu giống như “cửa điều chỉnh” giúp giảm áp suất và nhiệt độ của môi chất lạnh trước khi nó đi vào dàn lạnh, nhờ đó hệ thống có thể tạo ra không khí mát đúng với yêu cầu.

Chức năng chính của van tiết lưu bao gồm:

• Giảm áp suất môi chất lạnh từ áp suất cao (sau giàn nóng) xuống áp suất thấp (trước giàn lạnh).
• Điều tiết lưu lượng môi chất lạnh để phù hợp với tải nhiệt.
• Tạo điều kiện bay hơi cho môi chất, giúp quá trình trao đổi nhiệt diễn ra hiệu quả.

Vai trò của van tiết lưu trong hệ thống lạnh/điều hòa

Trong hệ thống lạnh hay điều hòa không khí, van tiết lưu giữ vai trò trung tâm trong việc đảm bảo chu trình làm lạnh diễn ra hiệu quả và an toàn. Đây không chỉ là bộ phận giảm áp suất của môi chất lạnh, mà còn là “người điều khiển thầm lặng” giúp duy trì sự cân bằng và ổn định của toàn bộ hệ thống. Dưới đây là những vai trò nổi bật của van tiết lưu.

• Giảm áp suất và nhiệt độ môi chất lạnh

Sau khi đi qua dàn ngưng tụ, môi chất lạnh có áp suất cao và nhiệt độ cao, ở trạng thái lỏng. Van tiết lưu làm nhiệm vụ hạ áp suất môi chất một cách đột ngột, biến nó thành hỗn hợp lỏng – hơi ở áp suất thấp và nhiệt độ thấp.

Nhờ sự thay đổi này, môi chất khi đi vào dàn bay hơi sẽ hấp thụ nhiệt dễ dàng hơn, từ đó tạo ra luồng khí mát cho không gian cần làm lạnh. Đây là chức năng cơ bản và quan trọng nhất của van tiết lưu.

• Điều tiết lưu lượng môi chất lạnh

Ngoài việc giảm áp suất, van tiết lưu còn chịu trách nhiệm điều chỉnh chính xác lượng môi chất đi vào dàn bay hơi. Nếu môi chất được cung cấp quá ít, dàn bay hơi không đủ khả năng hấp thụ nhiệt, làm giảm hiệu quả làm lạnh.

Ngược lại, nếu cung cấp quá nhiều, môi chất lỏng chưa kịp bay hơi có thể tràn về máy nén, gây ra hiện tượng “ngập lỏng” nguy hiểm. Việc điều tiết lưu lượng đúng mức giúp hệ thống vận hành ổn định và hiệu quả.

• Bảo vệ máy nén và các linh kiện quan trọng

Máy nén được xem là “trái tim” của hệ thống lạnh, và van tiết lưu đóng vai trò như một lớp bảo vệ cho bộ phận này. Khi lưu lượng môi chất được điều chỉnh hợp lý, hiện tượng ngập lỏng sẽ được ngăn chặn, tránh tình trạng môi chất lỏng gây hỏng hóc cánh van, piston hoặc trục máy nén. Nhờ đó, tuổi thọ của máy nén và các linh kiện liên quan được kéo dài, giảm thiểu chi phí sửa chữa hay thay thế cho người sử dụng.

Tăng hiệu suất và tiết kiệm năng lượng

Một hệ thống lạnh hoạt động hiệu quả không chỉ làm mát nhanh mà còn tiêu thụ ít năng lượng. Van tiết lưu, thông qua việc kiểm soát lưu lượng và áp suất môi chất, giúp dàn bay hơi làm việc trong điều kiện tối ưu. Điều này đồng nghĩa với việc hệ thống đạt hiệu suất cao, tiết kiệm điện năng đáng kể, đồng thời mang đến sự ổn định và thoải mái trong suốt quá trình sử dụng.

Phân loại van tiết lưu

Van tiết lưu trong hệ thống lạnh/điều hòa được thiết kế với nhiều dạng khác nhau, tùy theo yêu cầu vận hành và công nghệ của từng thiết bị. Mỗi loại van có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng biệt. Dưới đây là những loại van tiết lưu phổ biến hiện nay.

1. Van tiết lưu ống mao (Capillary Tube)

Đây là loại van tiết lưu đơn giản nhất, thường gặp trong các hệ thống điều hòa và tủ lạnh dân dụng có công suất nhỏ. Ống mao có dạng ống kim loại mảnh, dài, với đường kính rất nhỏ. Nguyên lý hoạt động dựa trên việc tạo ra tổn thất áp suất khi môi chất lạnh đi qua ống.

Ưu điểm của ống mao là giá thành rẻ, cấu tạo đơn giản, dễ lắp đặt. Tuy nhiên, nó chỉ phù hợp với hệ thống tải lạnh cố định, khó điều chỉnh lưu lượng khi điều kiện thay đổi.

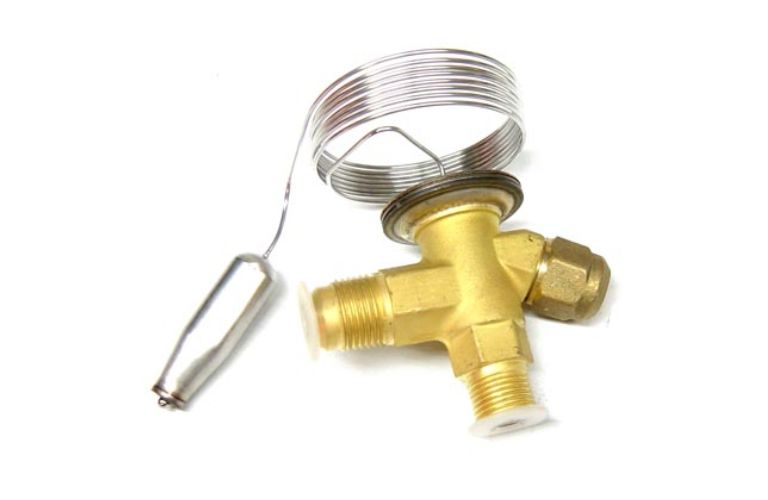

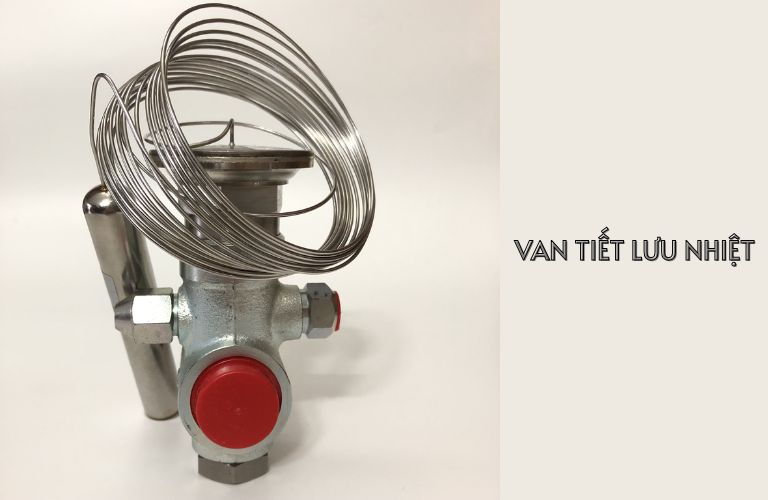

2. Van tiết lưu nhiệt (Thermostatic Expansion Valve – TXV)

Loại van này được sử dụng rộng rãi trong các hệ thống điều hòa và máy lạnh công nghiệp. Van tiết lưu nhiệt hoạt động dựa trên sự thay đổi nhiệt độ tại đầu ra của dàn bay hơi. Bên trong van có màng cảm biến nhiệt, giúp tự động điều chỉnh độ mở của van để kiểm soát lưu lượng môi chất lạnh.

Ưu điểm lớn của TXV là khả năng duy trì sự cân bằng tốt, tiết kiệm năng lượng và bảo vệ máy nén. Tuy nhiên, chi phí cao hơn và cấu tạo phức tạp hơn so với ống mao.

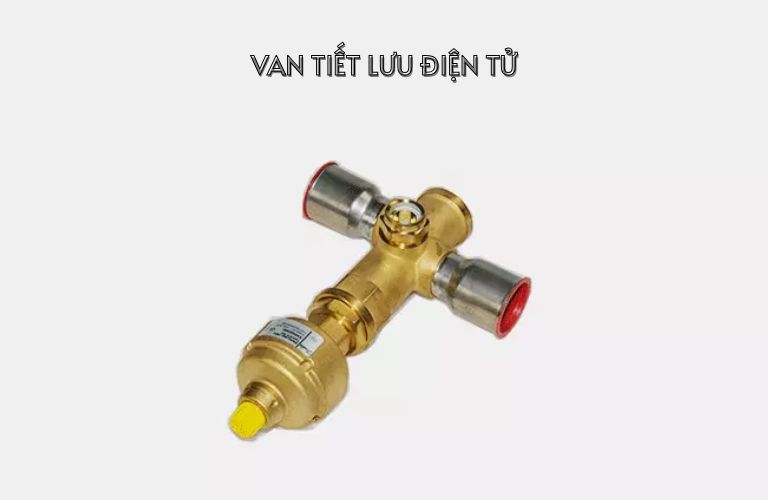

3. Van tiết lưu điện tử (Electronic Expansion Valve – EEV)

Đây là loại van tiết lưu hiện đại, được điều khiển bằng tín hiệu điện tử từ bộ vi xử lý trung tâm. EEV cho phép kiểm soát cực kỳ chính xác lưu lượng môi chất, thích hợp cho các hệ thống điều hòa biến tần, VRV/VRF hoặc các hệ thống lạnh công nghiệp quy mô lớn.

Van tiết lưu điện tử mang lại hiệu suất tối ưu, tiết kiệm điện năng và thích ứng nhanh với sự thay đổi tải lạnh. Nhược điểm của loại van này là giá thành cao và yêu cầu kỹ thuật lắp đặt, bảo trì phức tạp.

So sánh tổng quan

Nếu như van tiết lưu ống mao phù hợp với hệ thống đơn giản, tải lạnh ổn định; thì van tiết lưu nhiệt lại tối ưu cho những hệ thống yêu cầu điều chỉnh linh hoạt hơn. Trong khi đó, van tiết lưu điện tử là lựa chọn tiên tiến nhất, mang đến độ chính xác cao và hiệu quả năng lượng vượt trội, nhưng chi phí đầu tư và vận hành cũng lớn hơn.

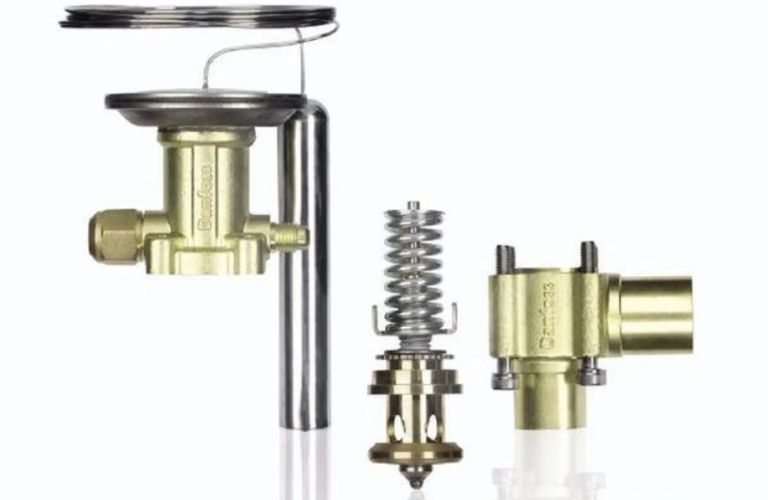

Cấu tạo của van tiết lưu

Tùy theo từng loại van tiết lưu (ống mao, van tiết lưu nhiệt, van tiết lưu điện tử) mà cấu tạo có sự khác biệt. Tuy nhiên, về cơ bản, tất cả các loại van đều được thiết kế nhằm đảm bảo chức năng giảm áp suất và điều tiết lưu lượng môi chất lạnh. Dưới đây là những bộ phận quan trọng cấu thành nên van tiết lưu.

1. Thân van

Thân van thường được chế tạo từ kim loại có độ bền cao, phổ biến là đồng hoặc thép không gỉ, để chịu được áp suất lớn và môi trường làm việc khắc nghiệt. Trên thân van có các đầu nối với đường ống dẫn môi chất, đảm bảo sự liên kết chắc chắn và kín khít trong hệ thống.

2. Cửa tiết lưu (orifice)

Đây là bộ phận tạo ra sự giảm áp đột ngột cho môi chất lạnh. Kích thước của cửa tiết lưu được thiết kế rất nhỏ để kiểm soát lưu lượng chảy qua. Đối với ống mao, toàn bộ chiều dài ống đóng vai trò như cửa tiết lưu; trong khi với van TXV và EEV, kích thước cửa có thể thay đổi linh hoạt nhờ cơ cấu điều chỉnh.

3. Màng cảm biến và cơ cấu điều chỉnh (đối với TXV)

Trong van tiết lưu nhiệt, có một màng cảm biến gắn liền với bầu cảm biến đặt tại đầu ra của dàn bay hơi. Khi nhiệt độ thay đổi, áp suất trong bầu cảm biến tác động lên màng, làm thay đổi độ mở của van. Nhờ vậy, van tự động điều tiết lưu lượng môi chất phù hợp với tải lạnh thực tế.

4. Cuộn dây và bộ điều khiển điện tử (đối với EEV)

Trong van tiết lưu điện tử, thay vì cảm biến cơ học, người ta sử dụng cuộn dây từ và động cơ bước điều khiển bằng tín hiệu điện tử. Bộ vi xử lý trung tâm sẽ gửi lệnh chính xác đến van, điều chỉnh độ mở chỉ trong vài phần nghìn giây. Cấu tạo này giúp EEV đạt độ chính xác và phản hồi nhanh vượt trội.

3. Lò xo và cơ cấu cân bằng

Trong một số loại van, lò xo được sử dụng để tạo lực cân bằng, giúp duy trì trạng thái đóng/mở phù hợp khi áp suất và nhiệt độ thay đổi. Đây là chi tiết nhỏ nhưng có vai trò quan trọng trong việc đảm bảo độ ổn định của quá trình điều tiết.

Như vậy, cấu tạo van tiết lưu tuy có sự khác biệt tùy loại, nhưng tất cả đều được thiết kế để giảm áp suất, kiểm soát lưu lượng và duy trì hiệu suất tối ưu cho hệ thống lạnh/điều hòa.

Nguyên lý và cơ chế vận hành của van tiết lưu

Trong chu trình làm lạnh, van tiết lưu đóng vai trò như một “cửa ngõ” quan trọng, giúp môi chất lạnh chuyển từ khu vực áp suất cao sang khu vực áp suất thấp. Nhờ đó, dàn bay hơi có thể hấp thụ nhiệt hiệu quả, đảm bảo hệ thống hoạt động đúng thiết kế. Nguyên lý và cơ chế vận hành của van tiết lưu có thể được hiểu rõ qua các bước sau:

1. Giảm áp suất đột ngột

Sau khi môi chất đi qua dàn ngưng tụ, nó tồn tại ở trạng thái lỏng với áp suất cao và nhiệt độ cao. Khi đi qua van tiết lưu, tiết diện dòng chảy bị thu hẹp lại, tạo ra hiện tượng giảm áp suất tức thì. Nhờ đó, môi chất được chuyển sang trạng thái hỗn hợp lỏng – hơi có nhiệt độ thấp, sẵn sàng đi vào dàn bay hơi để thực hiện quá trình trao đổi nhiệt.

2. Điều chỉnh lưu lượng môi chất lạnh

Van tiết lưu không chỉ giảm áp suất mà còn kiểm soát lưu lượng môi chất lạnh vào dàn bay hơi. Tùy vào tải lạnh thực tế (nhiệt độ và áp suất ở đầu ra dàn bay hơi), van sẽ thay đổi độ mở để cung cấp đúng lượng môi chất cần thiết. Điều này đảm bảo dàn bay hơi luôn hoạt động ở trạng thái tối ưu, vừa tránh thiếu lạnh, vừa ngăn ngừa tình trạng dư thừa môi chất gây ngập lỏng.

3. Phản hồi theo sự thay đổi tải lạnh

Ở van tiết lưu nhiệt (TXV), cơ chế phản hồi dựa vào cảm biến nhiệt độ đặt ở đầu ra dàn bay hơi. Khi tải lạnh tăng, nhiệt độ tăng lên, bầu cảm biến tác động làm van mở rộng, cho phép nhiều môi chất đi vào hơn.

Ngược lại, khi tải lạnh giảm, van tự động thu hẹp để hạn chế dòng môi chất. Đối với van điện tử (EEV), cơ chế này được thay thế bằng tín hiệu điện tử chính xác từ bộ điều khiển trung tâm, giúp phản ứng nhanh và chính xác hơn.

3. Đảm bảo chu trình làm lạnh khép kín

Nhờ quá trình giảm áp và điều tiết lưu lượng ở van tiết lưu, môi chất lạnh có thể bay hơi hoàn toàn trong dàn bay hơi và sau đó quay về máy nén ở trạng thái hơi khô. Điều này không chỉ đảm bảo hiệu quả trao đổi nhiệt mà còn bảo vệ máy nén, duy trì chu trình làm lạnh ổn định và bền bỉ.

Có thể nói, nguyên lý hoạt động của van tiết lưu dựa trên việc tạo chênh lệch áp suất và điều chỉnh lưu lượng môi chất, từ đó giúp hệ thống lạnh/điều hòa đạt hiệu suất tối ưu trong nhiều điều kiện làm việc khác nhau.

Ứng dụng thực tế của van tiết lưu

Với vai trò điều tiết áp suất và lưu lượng môi chất lạnh, van tiết lưu được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ dân dụng cho đến công nghiệp. Mỗi môi trường ứng dụng lại đòi hỏi một loại van tiết lưu phù hợp để đảm bảo hiệu quả làm lạnh tối ưu.

• Trong hệ thống lạnh công nghiệp

Van tiết lưu được dùng phổ biến trong các kho lạnh, máy sản xuất đá viên, tủ đông siêu thị hoặc các dây chuyền chế biến thực phẩm. Ở những hệ thống có tải lạnh lớn và biến đổi liên tục, van tiết lưu nhiệt hoặc điện tử được ưu tiên để điều chỉnh chính xác lưu lượng, giúp bảo quản hàng hóa an toàn và tiết kiệm chi phí vận hành.

• Trong hệ thống điều hòa không khí dân dụng

Ở các thiết bị điều hòa treo tường, tủ lạnh gia đình hay máy lạnh cỡ nhỏ, van tiết lưu thường là loại ống mao hoặc van tiết lưu nhiệt. Chúng giúp kiểm soát quá trình làm mát ổn định, duy trì nhiệt độ phòng dễ chịu, đồng thời tiết kiệm điện năng cho người sử dụng.

• Trong ngành ô tô

Trên các xe hơi hiện đại, hệ thống điều hòa không khí không thể thiếu van tiết lưu. Thông thường, van tiết lưu dạng ống mao hoặc TXV được lắp đặt để đảm bảo khoang cabin luôn duy trì nhiệt độ mát mẻ, bất kể xe di chuyển trong điều kiện thời tiết nào. Khả năng phản ứng nhanh với sự thay đổi tải lạnh là ưu điểm lớn giúp loại van này thích hợp trong môi trường vận hành động như ô tô.

• Trong các hệ thống điều hòa trung tâm, VRV/VRF

Các công trình lớn như tòa nhà văn phòng, khách sạn hay trung tâm thương mại thường sử dụng hệ thống điều hòa trung tâm với công suất lớn và yêu cầu kiểm soát chính xác. Trong trường hợp này, van tiết lưu điện tử (EEV) là lựa chọn tối ưu nhờ khả năng phản hồi nhanh, điều chỉnh chính xác và tiết kiệm năng lượng.

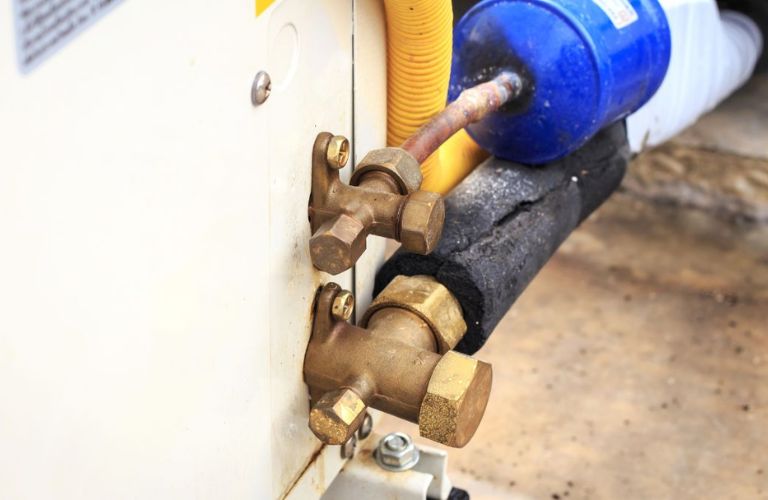

Những sự cố thường gặp và cách khắc phục

Trong quá trình vận hành, van tiết lưu có thể gặp phải nhiều sự cố ảnh hưởng trực tiếp đến hiệu suất làm lạnh và độ bền của hệ thống. Việc nhận biết sớm và có biện pháp xử lý kịp thời sẽ giúp hệ thống hoạt động ổn định, tiết kiệm chi phí bảo trì.

1. Van tiết lưu bị tắc nghẽn

Đây là sự cố phổ biến nhất, thường xảy ra do bụi bẩn, cặn dầu hoặc hơi ẩm bám vào cửa tiết lưu. Khi van bị tắc, lưu lượng môi chất lạnh vào dàn bay hơi giảm mạnh, khiến hệ thống làm lạnh yếu hoặc mất khả năng làm lạnh. Cách khắc phục là vệ sinh, thay thế van hoặc bổ sung bộ lọc – sấy để loại bỏ tạp chất trong môi chất lạnh.

2. Van tiết lưu hoạt động không chính xác

Trường hợp này thường gặp ở van tiết lưu nhiệt (TXV) và van điện tử (EEV). Nguyên nhân có thể do màng cảm biến bị hỏng, cuộn dây điện tử gặp sự cố, hoặc tín hiệu điều khiển sai lệch.

Khi van hoạt động không chính xác, dàn bay hơi có thể bị quá lạnh hoặc thiếu lạnh, dẫn đến hệ thống làm việc không ổn định. Giải pháp là kiểm tra cảm biến, bộ điều khiển và thay thế các linh kiện hư hỏng kịp thời.

3. Ngập lỏng về máy nén

Khi van tiết lưu mở quá lớn hoặc điều chỉnh không đúng, một lượng lớn môi chất lỏng chưa kịp bay hơi có thể tràn về máy nén. Hiện tượng này rất nguy hiểm vì có thể làm hỏng piston, cong gãy trục hoặc vỡ cánh van trong máy nén. Dấu hiệu nhận biết thường là tiếng kêu lạ từ máy nén hoặc rung động bất thường. Để khắc phục, cần điều chỉnh lại độ mở van, đồng thời kiểm tra bầu cảm biến và hệ thống hồi dầu.

4. Mất khả năng điều tiết linh hoạt

Theo thời gian, một số van tiết lưu có thể bị kẹt, rò rỉ hoặc mòn lò xo, khiến van không còn khả năng điều tiết lưu lượng môi chất theo tải lạnh. Khi đó, hệ thống thường chỉ hoạt động ở mức tải cố định, không đáp ứng được sự thay đổi của điều kiện thực tế. Cách xử lý hiệu quả nhất là thay thế van mới để đảm bảo sự ổn định và an toàn cho hệ thống.

Kinh nghiệm chọn và sử dụng van tiết lưu hiệu quả

Để hệ thống lạnh hoặc điều hòa không khí hoạt động ổn định và bền bỉ, việc lựa chọn đúng loại van tiết lưu và sử dụng hợp lý là yếu tố vô cùng quan trọng. Một van tiết lưu phù hợp không chỉ giúp tăng hiệu suất làm lạnh mà còn giảm thiểu chi phí vận hành và bảo trì.

1. Lựa chọn van phù hợp với loại hệ thống

Mỗi hệ thống lạnh có đặc thù riêng nên việc chọn van tiết lưu cần căn cứ vào công suất và nhu cầu sử dụng.

• Các thiết bị dân dụng, chẳng hạn như tủ lạnh, điều hòa gia đình, van ống mao thường là lựa chọn tối ưu nhờ cấu tạo đơn giản và chi phí thấp.
• Các hệ thống công nghiệp hoặc điều hòa trung tâm cần đến van tiết lưu nhiệt (TXV) hoặc điện tử (EEV) để đảm bảo khả năng điều tiết chính xác và hiệu quả năng lượng cao.

2. Chú ý đến chất lượng và thương hiệu

Van tiết lưu là bộ phận chịu áp suất và nhiệt độ thay đổi liên tục, do đó chất lượng vật liệu và độ bền là yếu tố then chốt. Nên ưu tiên lựa chọn van từ các thương hiệu uy tín, có chứng nhận rõ ràng để tránh rủi ro hư hỏng trong quá trình vận hành. Một van kém chất lượng có thể gây ra sự cố tắc nghẽn, ngập lỏng hoặc giảm hiệu suất toàn hệ thống.

3. Thực hiện bảo dưỡng định kỳ

Ngay cả khi van tiết lưu hoạt động tốt, việc vệ sinh và bảo dưỡng định kỳ vẫn là điều cần thiết. Việc này giúp loại bỏ cặn bẩn, hơi ẩm trong môi chất lạnh và phát hiện sớm các dấu hiệu bất thường như kẹt van, hỏng màng cảm biến hoặc sự cố điện tử. Nhờ đó, hệ thống duy trì được sự ổn định lâu dài và hạn chế các hư hỏng nghiêm trọng.

4. Sử dụng đúng cách và theo khuyến cáo kỹ thuật

Trong quá trình lắp đặt và vận hành, cần tuân thủ đúng hướng dẫn của nhà sản xuất. Đối với các van điện tử, tín hiệu điều khiển phải được thiết lập chính xác để đảm bảo van phản hồi kịp thời.

Với van nhiệt, vị trí đặt bầu cảm biến phải đúng chuẩn để đo chính xác nhiệt độ môi chất. Việc tuân thủ các nguyên tắc này giúp hệ thống hoạt động trơn tru và tiết kiệm năng lượng hơn.

Có thể thấy, van tiết lưu giữ vai trò then chốt trong hệ thống lạnh và điều hòa, giúp giảm áp suất, điều tiết lưu lượng môi chất và bảo vệ máy nén. Việc chọn đúng loại van, sử dụng đúng kỹ thuật và bảo dưỡng định kỳ sẽ đảm bảo hiệu suất làm lạnh tối ưu, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
