Van đảo chiều là gì? Cấu tạo & nguyên lý làm việc

Van đảo chiều là một thiết bị quan trọng trong các hệ thống khí nén, thủy lực và tự động hóa, giúp điều khiển và thay đổi hướng dòng chảy trong quá trình vận hành. Với khả năng chuyển hướng dòng chất lỏng hoặc khí một cách linh hoạt, loại van này giúp tối ưu hóa hiệu suất làm việc của các máy móc, thiết bị trong công nghiệp.

Van đảo chiều là gì?

Van đảo chiều là một thiết bị được sử dụng để điều khiển và thay đổi hướng dòng chảy của chất lỏng hoặc khí trong các hệ thống cơ khí, thủy lực và khí nén. Mục đích chính của van đảo chiều là giúp chuyển hướng dòng chảy từ một điểm này sang điểm khác, hoặc đảo ngược chiều dòng chảy tùy thuộc vào yêu cầu vận hành của hệ thống.

Khi có tín hiệu kích hoạt, van đảo chiều sẽ đóng mở các lỗ van hoặc thay đổi vị trí các bộ phận bên trong để kiểm soát hướng lưu chất.

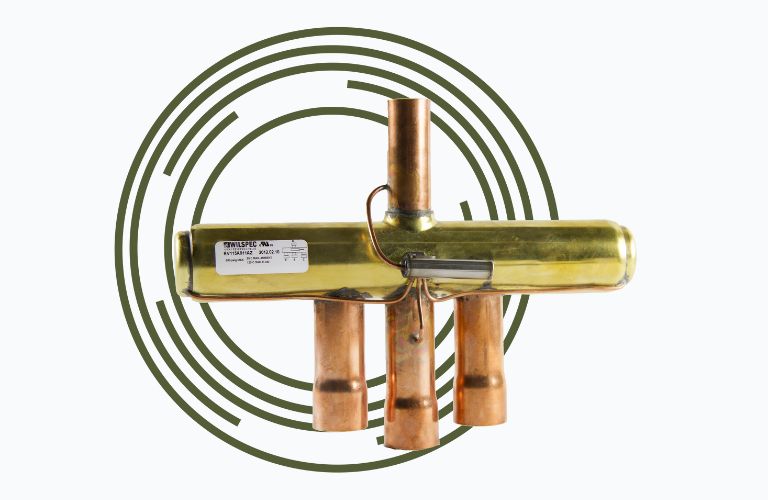

Van đảo chiều
Van đảo chiều là thiết bị dùng để điều khiển và thay đổi hướng dòng chảy của chất lỏng hoặc khí

1. Tính năng của van đảo chiều

Dưới đây là các tính năng chính của van đảo chiều:

  • Chuyển hướng dòng chảy

Van đảo chiều có thể điều khiển dòng chảy theo hai hướng khác nhau trong một hệ thống, giúp đảm bảo sự vận hành linh hoạt của thiết bị. Điều này đặc biệt quan trọng trong các hệ thống cần thay đổi dòng chảy theo từng giai đoạn, ví dụ như trong các máy móc công nghiệp hoặc hệ thống thủy lực.

  • Điều khiển từ xa hoặc thủ công

Van đảo chiều có thể được điều khiển bằng tay hoặc tự động thông qua các tín hiệu điện, khí nén hoặc thủy lực. Các loại van tự động có thể thay đổi hướng dòng chảy mà không cần sự can thiệp trực tiếp của người vận hành, giúp tiết kiệm thời gian và nâng cao hiệu quả làm việc.

Tại sao van đảo chiều lại quan trọng?

Van đảo chiều là một phần không thể thiếu trong nhiều hệ thống kỹ thuật, điều khiển và tối ưu hóa quá trình vận hành. Từ đó giúp các thiết bị và máy móc hoạt động một cách hiệu quả và chính xác.

  • Linh hoạt trong vận hành: Van đảo chiều cho phép điều chỉnh dòng chảy theo yêu cầu, giúp tối ưu hóa quá trình hoạt động của hệ thống, đồng thời nâng cao hiệu suất và giảm thiểu rủi ro.
  • Ứng dụng trong tự động hóa: Trong các hệ thống tự động hóa, van đảo chiều là thành phần quan trọng giúp các thiết bị hoạt động tự động mà không cần can thiệp thủ công. Điều này giúp giảm sai sót và tăng độ chính xác trong quá trình vận hành.
  • Tăng độ bền và hiệu quả hệ thống: Khi dòng chảy được điều khiển chính xác, hệ thống sẽ hoạt động hiệu quả hơn, giảm thiểu tình trạng tắc nghẽn, hư hỏng thiết bị và tiết kiệm năng lượng.

Cấu tạo của van đảo chiều

Van đảo chiều là một thiết bị cơ khí có cấu tạo đơn giản nhưng lại đảm nhận một vai trò quan trọng trong các hệ thống khí nén, thủy lực và tự động hóa. Để giúp người đọc hiểu rõ hơn về cách thức hoạt động của nó, chúng ta sẽ cùng tìm hiểu các bộ phận chính cấu tạo nên một van đảo chiều.

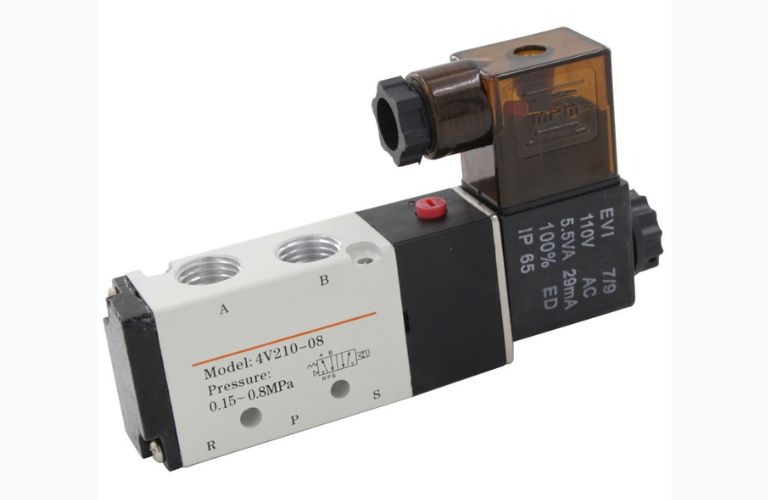

Hình ảnh mô tả cấu tạo cơ bản của van đảo chiều
Hình ảnh mô tả cấu tạo cơ bản của van đảo chiều

1. Thân van

Thân van là bộ phận bao bọc và bảo vệ các thành phần bên trong van. Nó có nhiệm vụ chịu áp lực dòng chất lỏng hoặc khí, đồng thời đảm bảo van hoạt động ổn định trong môi trường làm việc.

Thân van thường được làm từ các vật liệu có độ bền cao như thép không gỉ, inox, nhôm, nhựa cao cấp… Điều này giúp thân van có khả năng chống ăn mòn, chịu được điều kiện làm việc khắc nghiệt trong các hệ thống công nghiệp, khí nén và thủy lực.

2. Trục van

Trục van là một trong những bộ phận quan trọng giúp điều khiển chuyển động của van. Trục này nối kết giữa bộ phận điều khiển và các bộ phận di động của van. Thường được làm bằng thép không gỉ hoặc hợp kim chịu lực cao, trục van giúp truyền tín hiệu điều khiển từ bên ngoài vào bên trong van, làm cho van thay đổi hướng dòng chảy.

Ví dụ khi bạn xoay một van đảo chiều thủ công, chuyển động của tay quay sẽ tác động lên trục van, khiến trục di chuyển và điều khiển đĩa van thay đổi vị trí. Từ đó thay đổi hướng dòng chảy của chất lỏng hoặc khí.

3. Đĩa van

Đĩa van là bộ phận chủ yếu trong việc điều khiển dòng chảy. Khi van hoạt động, đĩa van sẽ di chuyển để đóng hoặc mở các lỗ hoặc khe hở, từ đó thay đổi hướng dòng chảy của lưu chất.

Tùy thuộc vào môi trường làm việc và tính chất của lưu chất, đĩa van có thể làm từ các chất liệu bền bỉ như thép không gỉ, đồng hoặc nhựa tổng hợp.

Trong một hệ thống thủy lực, khi đĩa van di chuyển từ vị trí này sang vị trí khác, nó sẽ thay đổi hướng dòng dầu, điều khiển các máy móc thủy lực hoạt động theo yêu cầu của hệ thống.

4. Lò xo (nếu có)

Lò xo trong van đảo chiều giúp duy trì sự ổn định và độ chính xác trong hoạt động của van. Nó có thể giữ van ở trạng thái đóng hoặc mở, hoặc giúp van tự động quay trở lại trạng thái ban đầu khi không có tín hiệu điều khiển. Lò xo cũng giúp giảm thiểu sự mài mòn và tăng tuổi thọ của van.

5. Hệ thống điều khiển

Van đảo chiều có thể được điều khiển theo hai cách chính: thủ công và tự động.

  • Điều khiển thủ công: Đối với van đảo chiều thủ công, người vận hành sẽ sử dụng các cơ cấu như cần gạt, tay quay hoặc nút điều khiển để thay đổi hướng dòng chảy.
  • Điều khiển tự động: Các van tự động được điều khiển thông qua các tín hiệu điện, khí nén hoặc thủy lực. Hệ thống điều khiển sẽ giúp van hoạt động tự động mà không cần can thiệp trực tiếp từ người vận hành, giúp tiết kiệm thời gian và nâng cao độ chính xác.

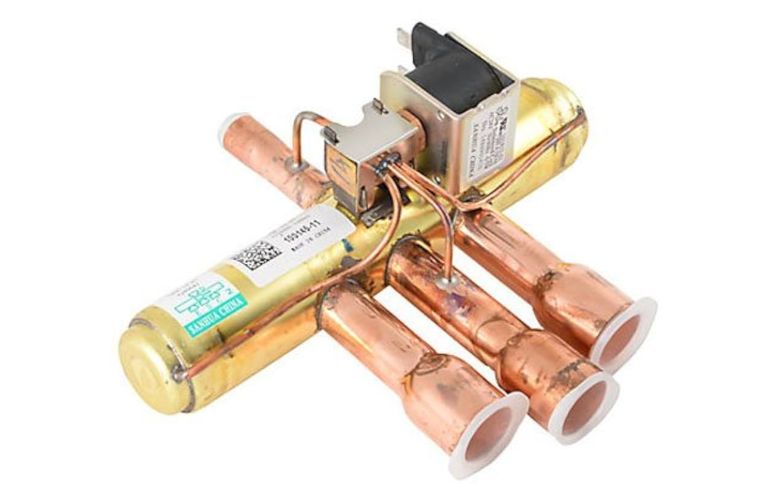

Hệ thống điều khiển van đảo chiều gồm điều khiển thủ công hoặc tự động
Hệ thống điều khiển van đảo chiều gồm điều khiển thủ công hoặc tự động

6. Các phụ kiện và gioăng

Các phụ kiện như gioăng, đệm cao su, khớp nối giúp kết nối van với các hệ thống ống dẫn. Gioăng và đệm cao su có tác dụng làm kín, tránh rò rỉ lưu chất khi van hoạt động. Điều này giúp đảm bảo hiệu quả làm việc và duy trì độ bền cho van.

7. Nắp van

Nắp van bảo vệ các bộ phận bên trong khỏi bụi bẩn và tác động từ môi trường bên ngoài. Đồng thời giúp dễ dàng bảo trì và kiểm tra các bộ phận của van. Đặc biệt, nắp van có thể được thiết kế để dễ dàng tháo rời, giúp người sử dụng kiểm tra và thay thế các bộ phận như đĩa van, lò xo hoặc trục.

Mỗi bộ phận của van đảo chiều đều đóng vai trò quan trọng trong việc giúp van hoạt động chính xác và hiệu quả. Đồng thời giúp người sử dụng bảo trì, sửa chữa và vận hành thiết bị một cách tối ưu, từ đó tăng hiệu suất làm việc của hệ thống và kéo dài tuổi thọ của van.

Nguyên lý làm việc của van đảo chiều

Van đảo chiều là một thiết bị giúp điều khiển và thay đổi hướng dòng chảy của chất lỏng hoặc khí trong các hệ thống công nghiệp, thủy lực, khí nén và tự động hóa. Nguyên lý làm việc của nó khá đơn giản, nhưng lại rất quan trọng trong việc điều khiển và tối ưu hóa các hệ thống hoạt động.

1. Cơ chế cơ bản của van đảo chiều

Van đảo chiều hoạt động dựa trên nguyên lý thay đổi vị trí của các bộ phận bên trong van nhằm điều khiển dòng chảy của chất lỏng hoặc khí. Khi có sự thay đổi tín hiệu điều khiển (có thể là thủ công, điện tử hoặc khí nén), van sẽ mở hoặc đóng các cửa van, làm thay đổi hướng dòng chất lỏng hoặc khí. Từ đó giúp dòng chảy đi từ một điểm này đến một điểm khác hoặc đảo ngược lại.

Ví dụ: Trong một hệ thống khí nén, van đảo chiều có thể giúp thay đổi hướng dòng khí để điều khiển piston trong các thiết bị máy móc di chuyển theo hai hướng khác nhau.

2. Quá trình làm việc của van đảo chiều

Dưới đây là các bước mô tả quá trình hoạt động của van đảo chiều:

  • Nhận tín hiệu điều khiển
    • Thủ công: Đối với van đảo chiều thủ công, người vận hành sẽ tác động vào van bằng tay (sử dụng tay quay hoặc cần gạt) để thay đổi hướng dòng chảy.
    • Tự động: Trong các hệ thống tự động, tín hiệu điều khiển có thể là điện, khí nén hoặc thủy lực. Các tín hiệu này sẽ kích hoạt cơ cấu bên trong van, điều khiển van mở hoặc đóng.
  • Di chuyển các bộ phận bên trong van

Khi nhận tín hiệu điều khiển, các bộ phận bên trong van như đĩa van, trục van và lò xo sẽ chuyển động. Đĩa van sẽ di chuyển từ vị trí đóng sang mở (hoặc ngược lại), tạo ra sự thay đổi trong hướng dòng chảy.

  • Đổi hướng dòng chảy

Sau khi van được điều khiển để mở hoặc đóng, dòng chất lỏng hoặc khí sẽ đi theo hướng mới mà van đã thiết lập. Nếu van đảo chiều được sử dụng trong hệ thống khí nén, dòng khí sẽ chuyển động trong các ống dẫn và làm cho các bộ phận như piston, xi lanh hoạt động theo hướng mà người điều khiển yêu cầu.

  • Tự động trở về vị trí ban đầu (nếu có lò xo)

Trong một số loại van đảo chiều, khi tín hiệu điều khiển được ngừng lại hoặc không còn tác động, lò xo sẽ giúp van tự động quay trở lại trạng thái ban đầu (ví dụ, van đóng lại hoặc dòng chảy trở về hướng cũ). Điều này giúp duy trì tính ổn định của hệ thống.

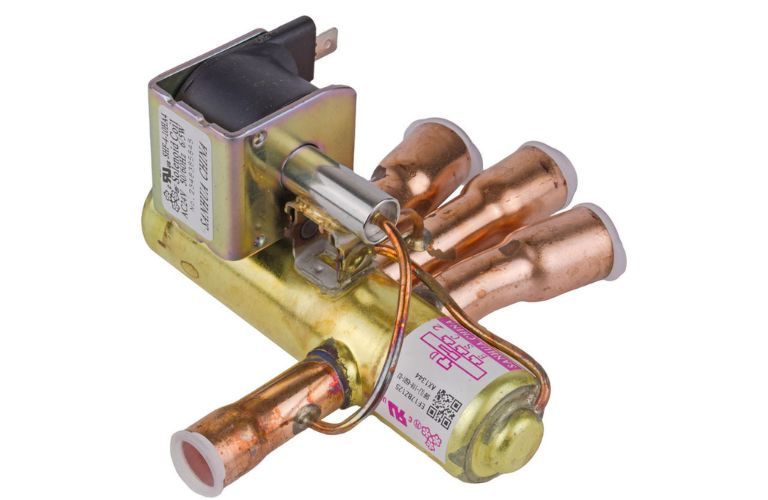

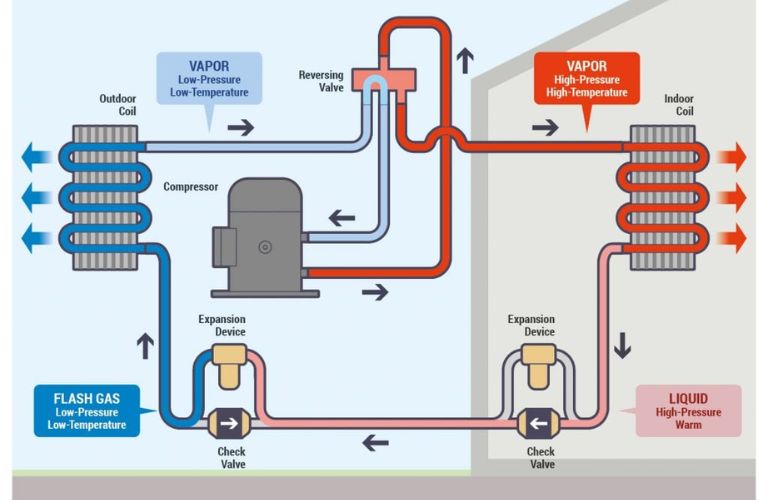

Quá trình làm việc của van đảo chiều
Quá trình làm việc của van đảo chiều bơm nhiệt

3. Các dạng điều khiển van đảo chiều

Van đảo chiều có thể hoạt động dưới nhiều hình thức điều khiển khác nhau:

  • Điều khiển thủ công: Người vận hành sử dụng tay quay hoặc cần gạt để thay đổi hướng dòng chảy. Van thủ công thường được sử dụng trong các hệ thống nhỏ hoặc khi yêu cầu thay đổi dòng chảy ít và không liên tục.
  • Điều khiển khí nén: Trong các hệ thống khí nén, van đảo chiều được điều khiển thông qua tín hiệu khí nén. Khi áp suất khí được thay đổi, các bộ phận trong van (như đĩa van) di chuyển, thay đổi hướng dòng khí.
  • Điều khiển điện: Van đảo chiều cũng có thể được điều khiển qua tín hiệu điện. Một tín hiệu điện từ bộ điều khiển sẽ tác động vào van, thay đổi hướng dòng chảy hoặc điều chỉnh vị trí van.
  • Điều khiển thủy lực: Trong hệ thống thủy lực, van đảo chiều sẽ được điều khiển bằng tín hiệu thủy lực. Khi áp suất của chất lỏng thay đổi, van sẽ mở hoặc đóng các cổng để điều khiển dòng chảy.

Các loại van đảo chiều phổ biến

Van đảo chiều là một thiết bị quan trọng trong nhiều hệ thống công nghiệp, giúp điều khiển và thay đổi hướng dòng chảy của chất lỏng hoặc khí. Tùy vào cấu tạo, cách thức điều khiển và ứng dụng, van đảo chiều có thể được phân loại thành nhiều loại khác nhau. Dưới đây là các loại phổ biến nhất:

1. Van đảo chiều 2/2

Van đảo chiều 2/2 có hai cổng (một cổng vào và một cổng ra) và hai vị trí: đóng và mở. Loại van này chỉ cho phép dòng chất chảy theo một chiều duy nhất trong mỗi thời điểm. Khi van mở, chất lỏng hoặc khí sẽ chảy qua, và khi van đóng, dòng chảy bị ngừng lại.

Ứng dụng:

  • Hệ thống khí nén, thủy lực với yêu cầu điều khiển đơn giản và chỉ cần đảo chiều một lần.
  • Các hệ thống cần một dòng chảy đơn giản mà không cần thay đổi hướng dòng chảy quá phức tạp.

Ưu điểm:

  • Cấu tạo đơn giản, dễ sử dụng và bảo trì.
  • Thích hợp cho các ứng dụng yêu cầu không gian hạn chế.

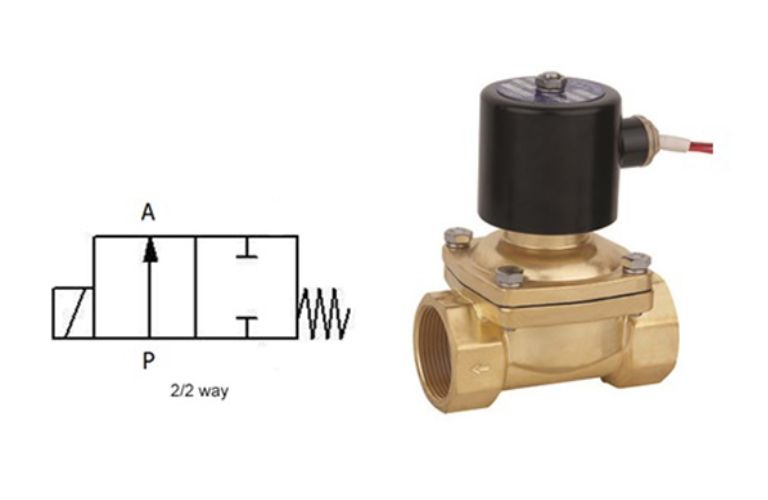

Van đảo chiều 2/2
Van đảo chiều 2/2 là van có hai cổng và hai vị trí là đóng và mở

2. Van đảo chiều 3/2

Van đảo chiều 3/2 có ba cổng và hai vị trí, giúp thay đổi hướng dòng chảy giữa hai cổng của hệ thống. Loại van này có thể điều khiển dòng chảy qua ba cổng (một cổng vào và hai cổng ra), có khả năng chuyển hướng dòng chảy linh hoạt hơn van 2/2.

Ứng dụng:

  • Các hệ thống khí nén trong máy móc công nghiệp, robot tự động hóa.
  • Hệ thống thủy lực, bơm và các thiết bị yêu cầu thay đổi hướng dòng chảy linh hoạt.

Ưu điểm:

  • Linh hoạt hơn van 2/2, cho phép điều khiển nhiều luồng chất lỏng hoặc khí cùng lúc.
  • Ứng dụng trong các hệ thống có yêu cầu thay đổi hướng dòng chảy với nhiều chế độ.

3. Van đảo chiều 4/2

Van đảo chiều 4/2 có bốn cổng và hai vị trí, cho phép điều khiển dòng chảy qua nhiều hướng khác nhau. Loại van này thường được sử dụng trong các hệ thống phức tạp, nơi cần điều khiển nhiều dòng chất trong cùng một thời điểm.

Ứng dụng:

  • Hệ thống khí nén hoặc thủy lực có yêu cầu điều khiển hướng dòng chảy trong các thiết bị tự động hóa phức tạp như các máy gia công, máy ép, hoặc cần cẩu.
  • Các ứng dụng đòi hỏi phải thay đổi hướng dòng chất liên tục và đồng thời.

Ưu điểm:

  • Khả năng kiểm soát dòng chất qua nhiều cổng, mang lại sự linh hoạt cao.
  • Thích hợp với các hệ thống có yêu cầu làm việc phức tạp, đòi hỏi nhiều chế độ điều khiển.

4. Van đảo chiều 5/2

Van đảo chiều 5/2 là loại van có năm cổng và hai vị trí, sử dụng trong các hệ thống phức tạp hơn, đặc biệt là những hệ thống cần điều khiển một lượng lớn chất lỏng hoặc khí và có nhiều điểm kết nối.

Ứng dụng:

  • Các hệ thống phức tạp như dây chuyền sản xuất, các máy móc yêu cầu đồng thời điều khiển nhiều hệ thống trong cùng một lúc (ví dụ như hệ thống cấp nước, máy móc sản xuất).
  • Các hệ thống cần phải thay đổi nhiều hướng dòng chảy với các tín hiệu điều khiển từ xa.

Ưu điểm:

  • Khả năng điều khiển qua nhiều cổng và có thể sử dụng cho các ứng dụng công nghiệp yêu cầu độ chính xác cao.
  • Thích hợp cho những hệ thống phức tạp, yêu cầu sự linh hoạt cao trong điều khiển dòng chảy.

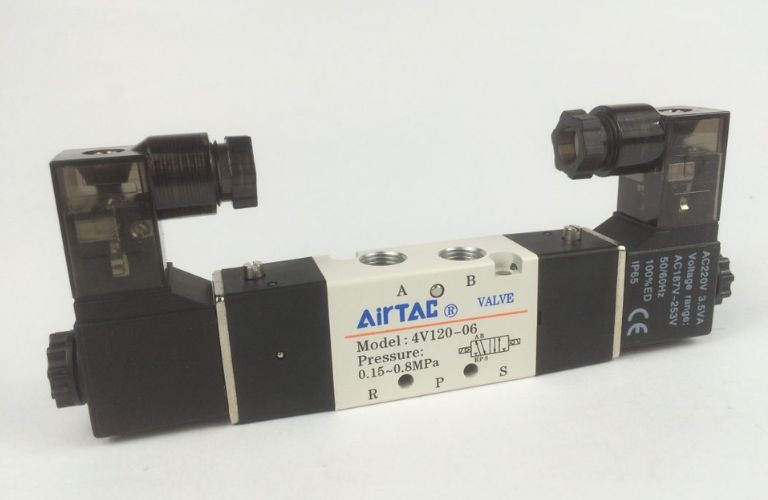

Van đảo chiều 5/2
Van đảo chiều 5/2 là van có năm cổng và hai vị trí là đóng và mở

5. Van đảo chiều thủy lực

Đây là một thiết bị được sử dụng trong các hệ thống thủy lực để thay đổi hướng dòng chất lỏng (thường là dầu thủy lực) trong các mạch thủy lực. Van này kiểm soát dòng chảy của dầu để điều khiển các bộ phận cơ khí như piston, xi lanh hoặc máy móc thủy lực, giúp chúng di chuyển theo hai hướng khác nhau.

Van đảo chiều thủy lực có thể được điều khiển bằng tín hiệu thủy lực, điện hoặc khí nén. Thường được sử dụng trong các ứng dụng như cần cẩu, máy xúc hoặc các thiết bị công nghiệp yêu cầu điều khiển lực và chuyển động chính xác.

Ứng dụng:

  • Các hệ thống thủy lực trong máy móc xây dựng như cần cẩu, máy xúc, hoặc trong các thiết bị công nghiệp yêu cầu điều khiển dòng dầu thủy lực.
  • Ứng dụng trong các hệ thống cần áp suất cao và tải trọng lớn.

Ưu điểm:

  • Có thể chịu được áp suất cao, thích hợp cho các ứng dụng nặng.
  • Đảm bảo độ ổn định và hiệu quả trong các hệ thống thủy lực.

6. Van đảo chiều khí nén

Đây là loại van được thiết kế đặc biệt cho các hệ thống khí nén, sử dụng khí nén để điều khiển van mở hoặc đóng, thay đổi hướng dòng khí. Van có thể là loại 2/2, 3/2, 4/2 hoặc 5/2 tùy thuộc vào yêu cầu ứng dụng.

Ứng dụng:

  • Các hệ thống khí nén công nghiệp, máy móc tự động hóa, dây chuyền sản xuất cần thay đổi hướng dòng khí.
  • Robot công nghiệp, thiết bị đóng gói, băng tải.

Ưu điểm:

  • Hoạt động nhanh chóng, độ bền cao và dễ dàng kết nối với các hệ thống khí nén.
  • Tiết kiệm không gian và năng lượng trong các ứng dụng khí nén.
Van đảo chiều khí nén
Van đảo chiều khí nén thay đổi hướng dòng khí bằng cách sử dụng khí nén để điều khiển van mở hoặc đóng

7. Van đảo chiều điện

ây là loại van đảo chiều sử dụng tín hiệu điện để điều khiển van. Thường được sử dụng trong các hệ thống tự động hóa và điều khiển điện.

Ứng dụng:

  • Các hệ thống tự động hóa, thiết bị điều khiển từ xa, dây chuyền sản xuất tự động.
  • Các ứng dụng yêu cầu điều khiển chính xác và nhanh chóng.

Ưu điểm:

  • Điều khiển tự động hóa giúp tăng độ chính xác và giảm sự can thiệp thủ công.
  • Thích hợp với các ứng dụng yêu cầu điều khiển dòng chất trong các hệ thống điện tử.

Vai trò của van đảo chiều trong các hệ thống điều khiển và tự động hóa

Van đảo chiều đóng vai trò quan trọng trong các hệ thống điều khiển và tự động hóa, đặc biệt là trong các hệ thống khí nén, thủy lực và các dây chuyền sản xuất tự động. Cụ thể:

  • Điều khiển hướng dòng chảy

Van đảo chiều giúp thay đổi hướng dòng chất lỏng hoặc khí, điều khiển chuyển động của các bộ phận trong hệ thống. Điều này rất quan trọng trong các ứng dụng yêu cầu chuyển động liên tục hoặc thay đổi hướng một cách chính xác, chẳng hạn như trong các máy móc tự động hóa hoặc hệ thống thủy lực.

  • Tăng hiệu suất hệ thống

Trong các hệ thống tự động hóa, van đảo chiều giúp tối ưu hóa hoạt động của các thiết bị, như piston, xi lanh, bơm, hoặc các thiết bị cơ khí khác. Việc điều khiển chính xác hướng dòng chất lỏng giúp hệ thống hoạt động ổn định, tăng hiệu suất và giảm thiểu sự cố.

  • Hỗ trợ tự động hóa quy trình

Van đảo chiều thường được điều khiển tự động thông qua tín hiệu điện, khí nén hoặc thủy lực, giúp loại bỏ sự can thiệp của con người và đảm bảo quy trình làm việc chính xác, nhanh chóng và an toàn. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất tự động hoặc trong các ứng dụng đòi hỏi độ chính xác cao.

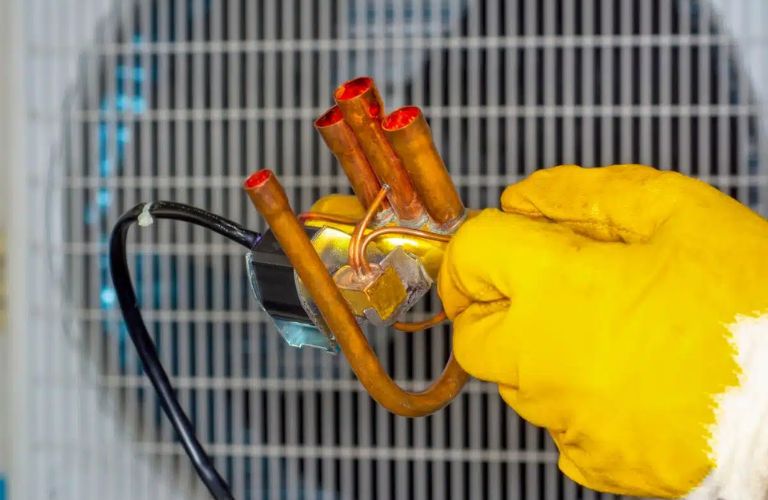

Hỗ trợ tự động hóa quy trình
Van đảo chiều giúp hỗ trợ tự động hóa quy trình một cách chính xác, nhanh chóng và an toàn
  • Ứng dụng trong các hệ thống phức tạp

Van đảo chiều cho phép điều khiển nhiều thiết bị hoặc chức năng trong hệ thống cùng một lúc. Trong các hệ thống tự động hóa phức tạp, van đảo chiều có thể kết nối và đồng bộ hóa các bộ phận khác nhau, giúp hệ thống hoạt động đồng bộ và hiệu quả.

  • Giảm chi phí vận hành và bảo trì

Việc sử dụng van đảo chiều giúp giảm thiểu sự can thiệp thủ công và đảm bảo quá trình vận hành được tự động hóa. Điều này không chỉ nâng cao hiệu suất mà còn giúp giảm chi phí vận hành và bảo trì lâu dài cho hệ thống.

Ưu điểm và nhược điểm của van đảo chiều

Van đảo chiều là một thiết bị quan trọng trong các hệ thống khí nén, thủy lực và tự động hóa. Tuy van đảo chiều có nhiều ưu điểm, nhưng cũng tồn tại một số nhược điểm mà bạn cần chú ý trước khi quyết định sử dụng.

Ưu điểm

Những ưu điểm nổi bật của một van đảo chiều:

  • Điều khiển chính xác dòng chảy

Van đảo chiều cho phép điều khiển chính xác hướng dòng chất lỏng hoặc khí trong hệ thống. Điều này đảm bảo rằng các bộ phận như piston, xi lanh hoặc máy bơm có thể hoạt động đúng theo yêu cầu mà không gặp phải sự cố về hướng dòng chảy.

  • Tăng hiệu suất hệ thống

Việc sử dụng van đảo chiều giúp hệ thống hoạt động linh hoạt và tối ưu, giảm thiểu sự can thiệp thủ công và tăng tính đồng bộ của các bộ phận trong hệ thống. Điều này giúp tăng năng suất và hiệu quả công việc.

  • Giảm thiểu sự can thiệp của con người

Van đảo chiều có thể được điều khiển tự động thông qua tín hiệu điện, khí nén hoặc thủy lực. Việc tự động hóa giúp giảm sai sót do con người và tiết kiệm thời gian trong quá trình vận hành, đồng thời tăng độ chính xác của các hoạt động trong hệ thống.

Giảm thiểu sự can thiệp của con người
Giúp giảm thiểu sự can thiệp của con người và những sải sót có thể xảy ra
  • Độ bền và tuổi thọ cao

Van có cấu tạo chắc chắn và được làm từ các vật liệu chịu áp lực cao, giúp nó hoạt động ổn định trong môi trường khắc nghiệt và có tuổi thọ lâu dài. Điều này giảm chi phí bảo trì và thay thế thiết bị.

  • Ứng dụng linh hoạt

Van đảo chiều có thể được sử dụng trong nhiều loại hệ thống công nghiệp khác nhau, từ khí nén, thủy lực đến tự động hóa, giúp tối ưu hóa các quy trình sản xuất hoặc vận hành.

Nhược điểm

Các nhược điểm cần được chú ý trước khi đưa van vào quá trình sử dụng:

  • Chi phí đầu tư ban đầu cao

Việc lắp đặt và tích hợp van đảo chiều vào hệ thống có thể yêu cầu chi phí đầu tư ban đầu khá cao, đặc biệt là trong các hệ thống thủy lực hoặc tự động hóa. Điều này có thể là một yếu tố hạn chế đối với các doanh nghiệp nhỏ hoặc có ngân sách hạn chế.

  • Phức tạp trong lắp đặt và bảo trì

Mặc dù cấu tạo của van đảo chiều khá đơn giản, nhưng việc lắp đặt và bảo trì nó có thể đòi hỏi kỹ thuật cao và công cụ chuyên dụng. Đặc biệt trong các hệ thống phức tạp, việc lắp đặt không đúng cách có thể dẫn đến sự cố hoặc giảm hiệu suất.

Phức tạp trong lắp đặt và bảo trì
Van đảo chiều có thể dẫn đến sự phức tạp trong lắp đặt và bảo trì mặc dù có cấu tạo khá đơn giản
  • Độ mài mòn của các bộ phận cơ khí

Các bộ phận chuyển động trong van đảo chiều, như đĩa van và trục van, có thể bị mài mòn theo thời gian, đặc biệt khi sử dụng trong các hệ thống có lưu chất mài mòn hoặc trong môi trường làm việc khắc nghiệt. Điều này có thể gây ra hiện tượng kẹt hoặc van không hoạt động đúng.

  • Tín hiệu điều khiển không ổn định

Nếu tín hiệu điều khiển (điện, khí nén hoặc thủy lực) không ổn định hoặc gặp sự cố, van có thể không hoạt động đúng cách hoặc bị kẹt, gây ra sự gián đoạn trong quá trình vận hành của hệ thống.

  • Yêu cầu bảo trì định kỳ

Để duy trì hiệu suất hoạt động của van đảo chiều, cần thực hiện bảo trì định kỳ. Việc không bảo trì đúng cách có thể dẫn đến sự cố hoặc làm giảm tuổi thọ của van, ảnh hưởng đến toàn bộ hệ thống.

6 Ứng dụng phổ biến của van đảo chiều trong công nghiệp

Van đảo chiều được ứng dụng rộng rãi trong các ngành công nghiệp, giúp thay đổi hướng dòng chảy của chất lỏng hoặc khí, tối ưu hóa hoạt động của hệ thống. Dưới đây là các ứng dụng phổ biến:

1. Hệ thống khí nén

Van đảo chiều điều khiển dòng khí trong các thiết bị như piston, xi lanh, máy ép, robot tự động hóa. Nó giúp thay đổi hướng chuyển động của các bộ phận khí nén, nâng cao hiệu quả sản xuất.

2. Hệ thống thủy lực

Trong các máy móc công nghiệp như cần cẩu, máy xúc, van đảo chiều được sử dụng để điều khiển dòng dầu thủy lực, giúp thay đổi hướng chuyển động của các bộ phận máy móc. Từ đó đảm bảo thiết bị hoạt động chính xác và hiệu quả.

3. Hệ thống tự động hóa

Van đảo chiều được sử dụng trong các dây chuyền sản xuất tự động, giúp điều khiển các bộ phận máy móc, đồng bộ hóa hoạt động của hệ thống, tăng năng suất và giảm sai sót.

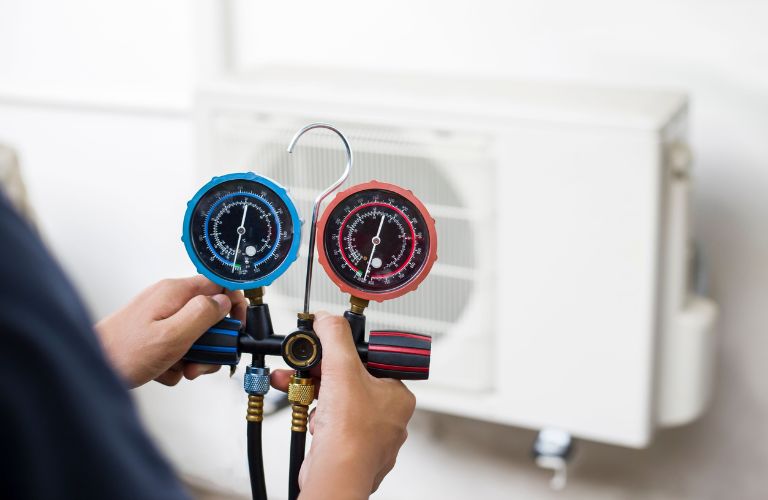

Hệ thống tự động hóa
Hệ thống tự động hóa của van đảo chiều giúp điều khiển các bộ phận máy móc một cách chính xác

4. Hệ thống bơm và cấp thoát nước

Van đảo chiều điều khiển dòng nước hoặc chất lỏng trong các hệ thống cấp thoát nước, giúp phân phối nước hiệu quả hoặc thay đổi hướng dòng chất lỏng trong các quy trình xử lý.

5. Máy móc xây dựng

Trong các máy móc như máy xúc, van đảo chiều điều khiển dòng dầu thủy lực, giúp điều chỉnh chuyển động lên xuống hoặc xoay của các bộ phận máy.

6. Ngành chế biến thực phẩm và đồ uống

Van đảo chiều giúp điều khiển dòng chất lỏng trong các hệ thống bơm thực phẩm, đảm bảo quy trình chế biến diễn ra suôn sẻ và hiệu quả.

Cách lựa chọn van đảo chiều phù hợp

Dưới đây là một số hướng dẫn giúp bạn dễ dàng dựa chọn van đảo chiều phù hợp.

1. Xác định loại van cần thiết

Tùy vào yêu cầu của hệ thống, bạn cần lựa chọn loại van đảo chiều phù hợp. Các loại van phổ biến gồm:

  • Van đảo chiều 2/2: Dành cho các hệ thống đơn giản, chỉ cần điều khiển dòng chảy một chiều.
  • Van đảo chiều 3/2, 4/2, 5/2: Dành cho các hệ thống phức tạp, có nhiều đường ống hoặc yêu cầu thay đổi hướng dòng chảy linh hoạt.

2. Chọn vật liệu van

Vật liệu của van cần phải phù hợp với loại lưu chất mà van sẽ điều khiển. Các vật liệu phổ biến bao gồm:

  • Thép không gỉ, inox: Dùng cho môi trường có tính ăn mòn cao, như trong hệ thống thủy lực hoặc hóa chất.
  • Nhựa: Dùng cho các hệ thống có yêu cầu chịu nhiệt thấp và không bị ăn mòn.
Loại van đảo chiều được làm từ thép không gỉ
Loại van đảo chiều được làm từ thép không gỉ

3. Xác định áp suất và nhiệt độ làm việc

Kiểm tra mức áp suất và nhiệt độ trong hệ thống để chọn van có khả năng chịu được các điều kiện làm việc. Đảm bảo van có áp suất và nhiệt độ làm việc cao hơn hoặc bằng yêu cầu của hệ thống.

4. Xác định phương pháp điều khiển

Có 2 loại gồm điều khiển thủ công hoặc tự động.

  • Điều khiển thủ công: Phù hợp cho các hệ thống đơn giản, yêu cầu điều khiển bằng tay.
  • Điều khiển tự động: Phù hợp cho các hệ thống tự động hóa, sử dụng tín hiệu điện, khí nén hoặc thủy lực để điều khiển van.

5. Lựa chọn kích thước phù hợp

Đảm bảo van có kích thước phù hợp với đường ống và lưu lượng chất lỏng hoặc khí trong hệ thống để đảm bảo hiệu suất làm việc tối ưu.

Hướng dẫn bảo trì van đảo chiều đúng cách

Để van đảo chiều hoạt động hiệu quả và kéo dài tuổi thọ, việc bảo trì định kỳ là rất quan trọng. Dưới đây là các bước bảo trì cơ bản:

1. Kiểm tra thường xuyên

Kiểm tra các bộ phận như đĩa van, trục van, lò xo và các bộ phận chuyển động khác để phát hiện dấu hiệu mài mòn hoặc hư hỏng. Ngoài ra cần kiểm tra tín hiệu điều khiển để đảm bảo van mở và đóng chính xác.

2. Vệ sinh van định kỳ

Lưu chất hoặc khí trong các hệ thống có thể chứa bụi bẩn hoặc cặn bã. Vì vậy, cần vệ sinh van định kỳ để tránh tắc nghẽn hoặc giảm hiệu suất. Vệ sinh van bằng các dung dịch tẩy rửa phù hợp tùy vào loại lưu chất trong hệ thống.

3. Thay dầu hoặc chất lỏng thủy lực

Nếu van được sử dụng trong hệ thống thủy lực, cần thay dầu thủy lực định kỳ để đảm bảo van hoạt động trơn tru và tránh mài mòn các bộ phận bên trong.

4. Kiểm tra áp suất và độ kín của van

Đảm bảo van hoạt động ổn định dưới các điều kiện áp suất yêu cầu. Kiểm tra xem van có bị rò rỉ hay không. Nếu có dấu hiệu rò rỉ, cần thay thế các gioăng hoặc đệm cao su để đảm bảo độ kín.

Kiểm tra áp suất và độ kín của van
Kiểm tra áp suất và độ kín của van nhằm đảm bảo van hoạt động ổn định dưới các điều kiện áp suất yêu cầu

5. Thay thế bộ phận hỏng hóc

Nếu các bộ phận của van bị mài mòn hoặc hỏng hóc, cần thay thế kịp thời. Các bộ phận cần thay thế thường xuyên có thể bao gồm đĩa van, trục van, lò xo và các gioăng.

6. Bảo dưỡng theo lịch trình

Lập lịch bảo trì van định kỳ để kiểm tra tất cả các bộ phận, bao gồm kiểm tra độ mài mòn của các bộ phận cơ khí, mức độ hao mòn và thay thế các bộ phận nếu cần.

Van đảo chiều là thiết bị quan trọng trong các hệ thống công nghiệp, giúp điều khiển và thay đổi hướng dòng chảy một cách chính xác, từ đó tối ưu hóa hiệu suất và độ ổn định của hệ thống. Việc lựa chọn và bảo trì van đúng cách sẽ đảm bảo hoạt động hiệu quả và kéo dài tuổi thọ thiết bị, góp phần nâng cao năng suất và giảm chi phí vận hành trong các quy trình sản xuất.

THAM KHẢO THÊM:

Trở thành người đầu tiên bình luận cho bài viết này!

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

Van xả tràn (Deluge Valve): Nguyên lý làm việc, cách lắp đặt

Van xả tràn (Deluge Valve) là một thiết bị chuyên dụng trong hệ thống chữa cháy tự động, có khả năng cấp nước nhanh chóng...

Bảng tra kích thước ống thép tiêu chuẩn (Quy đổi)

Lựa chọn kích thước ống thép phù hợp là yếu tố quan trọng quyết định đến chất lượng và hiệu quả sử dụng, đặc biệt...

Van điện từ khí nén 2/2: Cấu tạo, nguyên lý hoạt động

Van điện từ khí nén 2/2 còn được gọi là van ngắn, là dòng van được thiết kế với 2 cửa cùng 2 trạng thái...

Ống thép đúc: Bảng tiêu chuẩn, Quy cách và Giá bán

Ống thép đúc là vật liệu bền vững, có khả năng chịu lực tốt, thường được sử dụng trong ngành cơ khí, xây dựng và...

Foot valve là gì? Cấu tạo và các loại rọ bơm phổ biến

Foot valve, còn gọi là van chân hay rọ bơm, là thiết bị quan trọng trong hệ thống bơm chất lỏng dân dụng hoặc công...

Van giảm áp nước: Cấu tạo và nguyên lý hoạt động

Trong hệ thống cấp nước, việc duy trì áp suất ổn định là vô cùng quan trọng để đảm bảo hiệu quả hoạt động và...

Hỗ trợ trực tuyến
Hãy liên hệ với chúng tôi bằng việc lựa chọn phương thức thuận tiện cho bạn
Chat zalo Zalo Chat Chat Messenger Messenger Catalogue Catalogue
Chat zalo
