Van khí nén đóng vai trò quan trọng trong hệ thống tự động hóa, giúp kiểm soát áp suất, lưu lượng và hướng dòng khí. Việc lựa chọn và sử dụng loại van phù hợp giúp tối ưu hiệu suất, tiết kiệm năng lượng và đảm bảo vận hành ổn định. Hiểu rõ nguyên lý hoạt động của van sẽ giúp nâng cao hiệu quả sản xuất.

Van khí nén là gì?

Van khí nén hay van điện từ khí nén, van đảo chiều khí nén, là một thiết bị cơ cấu cơ điện hoặc cơ khí được thiết kế để điều khiển, kiểm soát và định hướng dòng chảy của khí nén (hoặc không khí đã được nén) trong một hệ thống khí nén. Về bản chất, nó hoạt động như một “cánh cổng” hoặc một “bộ điều phối giao thông” cho dòng năng lượng khí, cho phép hoặc ngăn chặn khí đi qua, thay đổi đường đi của khí, hoặc điều chỉnh các đặc tính của dòng khí như áp suất và lưu lượng.

Chức năng chính của van khí nén bao gồm:

• Đóng/Mở dòng khí: Cho phép hoặc chặn hoàn toàn dòng khí nén đi qua.
• Đảo chiều dòng khí: Thay đổi hướng di chuyển của khí nén để điều khiển chuyển động của cơ cấu chấp hành (ví dụ: đẩy ra, kéo vào của xi lanh khí nén).
• Điều chỉnh lưu lượng khí: Thay đổi lượng khí nén đi qua van trong một đơn vị thời gian, qua đó ảnh hưởng đến tốc độ hoạt động của thiết bị.
• Điều chỉnh áp suất khí: Duy trì hoặc giới hạn áp suất khí nén ở đầu ra của van (chức năng này thường thấy ở các loại van điều áp chuyên dụng).

Trong một hệ thống tự động hóa, van khí nén giữ vai trò trung tâm, nhận tín hiệu điều khiển (từ PLC, nút nhấn, cảm biến, hoặc các cơ cấu cơ khí khác) và “ra lệnh” cho các thiết bị chấp hành như xi lanh khí nén (pneumatic cylinders), động cơ khí nén (air motors), kẹp khí nén (pneumatic grippers), v.v. hoạt động theo đúng yêu cầu của quy trình. Ví dụ, một van điện từ khí nén 5/2 nhận tín hiệu điện sẽ điều hướng dòng khí để đẩy một piston của xi lanh di chuyển ra vào, thực hiện một công đoạn trong dây chuyền lắp ráp.

Sự chính xác, tốc độ đáp ứng và độ bền của van khí nén ảnh hưởng trực tiếp đến hiệu quả và sự ổn định của toàn bộ hệ thống sản xuất. Do đó, việc hiểu đúng “van khí nén là gì” và vai trò của nó là bước đầu tiên và vô cùng quan trọng.

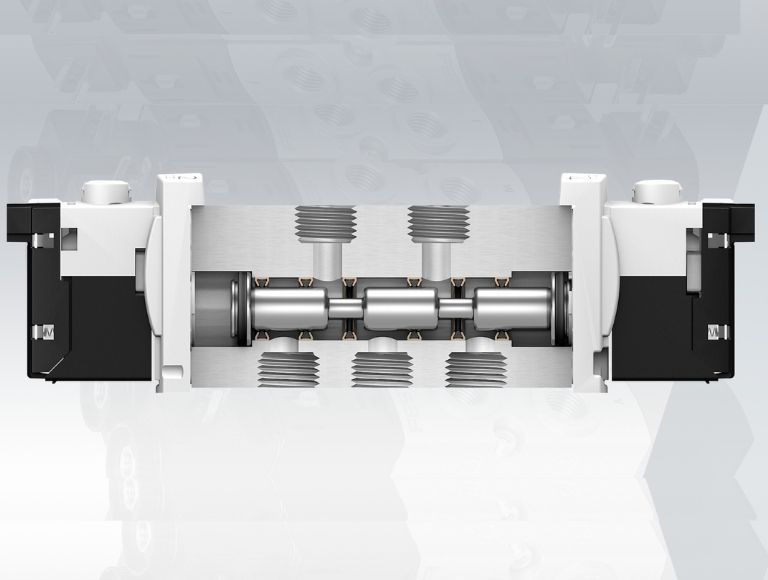

Cấu tạo của van khí nén

Mặc dù van khí nén có rất nhiều chủng loại và thiết kế khác nhau để đáp ứng các yêu cầu kỹ thuật đa dạng, hầu hết chúng đều chia sẻ những thành phần cấu tạo cốt lõi. Hiểu rõ cấu tạo này giúp Quý vị dễ dàng hình dung cách thức hoạt động cũng như lựa chọn và bảo trì van hiệu quả hơn.

Dưới đây là các bộ phận chính thường thấy trong một van khí nén điển hình:

• Thân van: Là bộ phận khung sườn chính, bao bọc và bảo vệ tất cả các chi tiết bên trong van. Thân van cũng là nơi chứa các đường dẫn khí và chịu trực tiếp áp lực của dòng khí nén.
• Cơ cấu chấp hành bên trong: Đây là bộ phận di động trực tiếp thực hiện việc đóng, mở hoặc chuyển hướng dòng khí nén khi có tín hiệu điều khiển. Các loại phổ biến: Lõi van trượt,  Piston, Màng van, Đĩa van
• Cổng kết nối: Là các lỗ ren trên thân van dùng để kết nối với đường ống dẫn khí nén. Số lượng và chức năng của các cổng phụ thuộc vào loại van.
• Bộ phận làm kín: Đảm bảo độ kín khít giữa các bộ phận chuyển động (như spool, piston) với thân van, và giữa các mặt lắp ghép, nhằm ngăn chặn sự rò rỉ khí nén ra ngoài hoặc giữa các khoang khí khác nhau bên trong van.
• Bộ phận điều khiển: Là cơ cấu nhận tín hiệu từ bên ngoài và tạo ra lực để di chuyển cơ cấu chấp hành bên trong (spool, piston), qua đó thay đổi trạng thái của van.
  • Cơ cấu cơ khí: Tay gạt, Nút nhấn, Bàn đạp chân, Con lăn cơ khí
  • Cơ cấu điều khiển bằng khí nén: Sử dụng một dòng khí nén phụ (tín hiệu khí) để tác động và chuyển trạng thái van. Thích hợp cho các van lớn hoặc môi trường chống cháy nổ.
  • Lò xo hồi vị: Một lò xo được tích hợp sẵn để đưa lõi van (spool) trở về vị trí ban đầu khi tín hiệu điều khiển (điện, cơ, khí) bị ngắt. Nếu không có lò xo hồi vị, van cần tín hiệu điều khiển ở cả hai phía để chuyển đổi giữa các vị trí (ví dụ: van điện từ 2 đầu coil).

Nguyên lý hoạt động chung của van khí nén

Về cơ bản, van khí nén hoạt động dựa trên sự di chuyển của cơ cấu chấp hành bên trong (thường là lõi van – spool, hoặc piston, màng van) để thay đổi đường đi của dòng khí nén, từ đó điều khiển việc đóng, mở hoặc chuyển hướng luồng khí tới các thiết bị sử dụng khí nén.

Nguyên lý hoạt động cơ bản

Trạng thái nghỉ (Chưa có tín hiệu điều khiển):

• Khí nén từ nguồn (cổng P) được cấp vào van.
• Lõi van (spool) đang ở một vị trí nhất định, có thể do lực của lò xo hồi vị (nếu là van 1 đầu điều khiển) hoặc do trạng thái trước đó (nếu là van 2 đầu điều khiển).
• Ở vị trí này, lõi van sẽ chặn một số đường khí và mở một số đường khí khác. Ví dụ, trong một van 5/2 điều khiển xi lanh kép, khí nén từ cổng P có thể đang được dẫn tới một đầu của xi lanh (qua cổng A), trong khi đầu kia của xi lanh (nối với cổng B) được thông với cổng xả R để xả khí dư.

Khi có tín hiệu điều khiển:

• Một tín hiệu điều khiển được kích hoạt. Tín hiệu này có thể là:
  • Dòng điện: Cấp vào cuộn dây của van điện từ, tạo ra lực từ trường.
  • Lực cơ học: Tác động lên tay gạt, nút nhấn, con lăn.
  • Áp suất khí nén phụ: Cấp vào cổng điều khiển bằng khí của van.
• Lực từ tín hiệu điều khiển này sẽ thắng lực của lò xo hồi vị (nếu có) hoặc lực giữ vị trí hiện tại, làm cho lõi van (spool) di chuyển sang một vị trí mới.

Thay đổi trạng thái dòng khí:

• Khi lõi van di chuyển đến vị trí mới, các đường dẫn khí bên trong van cũng thay đổi theo.
• Ví dụ, với van 5/2 ở trên, khi lõi van di chuyển, cổng P bây giờ có thể được nối thông với cổng B (cấp khí cho đầu kia của xi lanh), đồng thời cổng A (đầu xi lanh vừa được cấp khí) sẽ được nối thông với cổng xả S. Điều này làm cho piston của xi lanh di chuyển theo hướng ngược lại.

Khi ngắt tín hiệu điều khiển:

• Đối với van có lò xo hồi vị (ví dụ: van điện từ 1 đầu coil, van tay gạt tự hồi vị): Lực của lò xo sẽ đẩy lõi van trở lại vị trí ban đầu (trạng thái nghỉ).
• Đối với van không có lò xo hồi vị (ví dụ: van điện từ 2 đầu coil, van tay gạt có vị trí giữ): Lõi van sẽ giữ nguyên ở vị trí mới cho đến khi có một tín hiệu điều khiển khác tác động để đưa nó về vị trí cũ hoặc một vị trí khác.

Ví dụ minh họa đơn giản

Hãy tưởng tượng một van điện từ khí nén 3/2 thường đóng dùng để điều khiển một xi lanh tác động đơn (xi lanh chỉ có một đường cấp khí, hồi vị bằng lò xo).

• Khi chưa cấp điện: Lõi van chặn cổng cấp khí (P), cổng làm việc (A) nối với xi lanh được thông với cổng xả (R). Xi lanh ở trạng thái co vào do lực lò xo.
• Khi cấp điện cho coil: Lõi van di chuyển, mở thông cổng P với cổng A, cấp khí nén vào xi lanh. Cổng xả R bị chặn. Xi lanh đẩy ra.
• Khi ngắt điện: Lò xo hồi vị trong van đẩy lõi van về vị trí ban đầu, chặn cổng P, mở thông cổng A với cổng R. Khí trong xi lanh được xả ra ngoài, lò xo trong xi lanh đẩy piston co về.

Nguyên lý này áp dụng tương tự cho các loại van phức tạp hơn với nhiều cửa và nhiều vị trí, chỉ khác nhau ở cách thức các đường khí được kết nối hoặc chặn bởi lõi van ở mỗi vị trí. Việc hiểu rõ ký hiệu của van (ví dụ 5/2, 5/3) sẽ giúp hình dung chính xác hơn về các trạng thái này, điều mà chúng ta sẽ tìm hiểu ở phần tiếp theo.

Tham khảo thêm: Van khí nén 2 chiều: Cấu tạo và cơ chế vận hành

Thông số kỹ thuật

Thông số kỹ thuật của van khí nén cần được xem xét kỹ lưỡng để đảm bảo tương thích với hệ thống. Các thông số chính bao gồm:

• Áp suất làm việc: 0-10 bar (thông thường), tối đa 12-15 bar.
• Lưu lượng khí: 200-3000 L/min, tùy kích thước van; hệ số Cv từ 0.5-2.0.
• Kích thước cổng: G1/8″, G1/4″, G1/2″ (ISO 228/1) hoặc NPT.
• Nhiệt độ làm việc: -5°C đến 60°C (thông thường); -20°C đến 120°C (với vật liệu đặc biệt).
• Điện áp điều khiển: DC 12V, 24V; AC 110V, 220V (50/60 Hz); công suất 2-10W.
• Thời gian phản hồi: 10-50 ms (van điện từ).
• Vật liệu: Thân van (nhôm, inox), lõi van (thép không gỉ), gioăng (NBR, Viton).
• Số cửa/vị trí: 2/2, 3/2, 5/2, 5/3.
• Độ bền: 10-50 triệu chu kỳ (van điện từ); 5-20 triệu chu kỳ (van cơ khí).
• Tiêu chuẩn bảo vệ: IP65 hoặc IP67.

Ví dụ:

• Van SMC SY5120-5DZ-01: Áp suất 1.5-7 bar, lưu lượng 600 L/min, cổng G1/8″, điện áp 24VDC.
• Van FESTO HV-1/4: Áp suất 0-10 bar, cổng G1/4″, điều khiển tay gạt.

Phân loại van khí nén phổ biến hiện nay

Thị trường van khí nén vô cùng đa dạng với nhiều chủng loại khác nhau, được thiết kế để đáp ứng các yêu cầu vận hành và điều khiển cụ thể. Việc phân loại van khí nén giúp chúng ta dễ dàng nhận biết, lựa chọn và ứng dụng chúng một cách chính xác.

Dưới đây là các cách phân loại phổ biến và thường gặp:

1. Phân loại theo số cửa và số vị trí

Đây là cách phân loại cơ bản và quan trọng nhất, thể hiện trực tiếp khả năng kết nối và các trạng thái hoạt động của van. Ký hiệu thường là X/Y, trong đó:

• X là số cửa: Tổng số lỗ kết nối khí vào/ra trên thân van.
• Y là số vị trí: Số trạng thái hoạt động mà lõi van (spool) có thể ở để thay đổi đường đi của dòng khí.

Một số loại van phổ biến theo cách phân loại này:

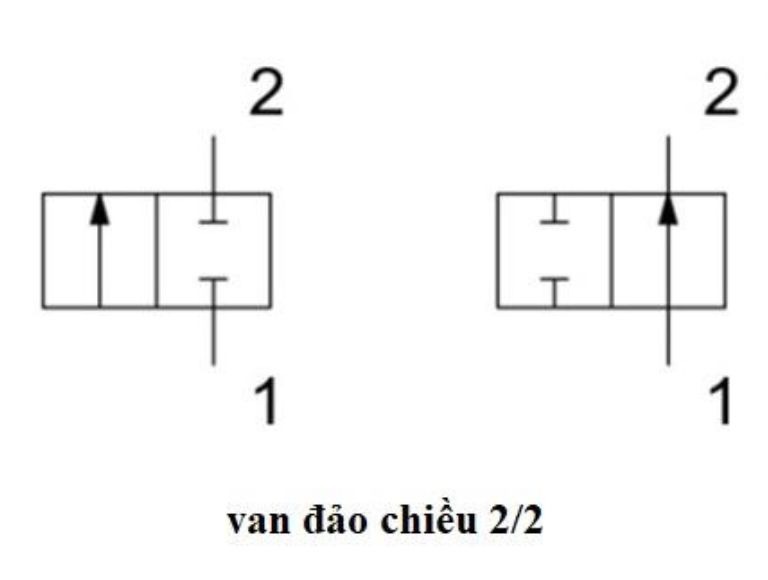

Van 2/2 (2 cửa, 2 vị trí):

• Có 1 cửa vào (P hoặc 1) và 1 cửa ra (A hoặc 2).
• Chỉ có hai trạng thái: MỞ (khí thông từ P sang A) hoặc ĐÓNG (khí bị chặn tại P).
• Thường dùng để đóng/mở dòng khí chính, tương tự như một công tắc on/off cho khí nén. Ví dụ: cấp khí cho một cụm máy, xả khí nhanh. Có loại thường đóng (NC – Normally Closed, đóng khi không có tín hiệu) và thường mở (NO – Normally Open, mở khi không có tín hiệu).

Van 3/2 (3 cửa, 2 vị trí):

• Có 1 cửa vào (P hoặc 1), 1 cửa làm việc (A hoặc 2) và 1 cửa xả (R hoặc 3).
• Có hai vị trí.
  • Vị trí 1: Cửa P thông với A, cửa R đóng (cấp khí cho xi lanh).
  • Vị trí 2: Cửa P đóng, cửa A thông với R (xả khí từ xi lanh).
• Rất phổ biến để điều khiển xi lanh khí nén tác động đơn (xi lanh 1 chiều, hồi vị bằng lò xo). Cũng có loại thường đóng (NC) và thường mở (NO).

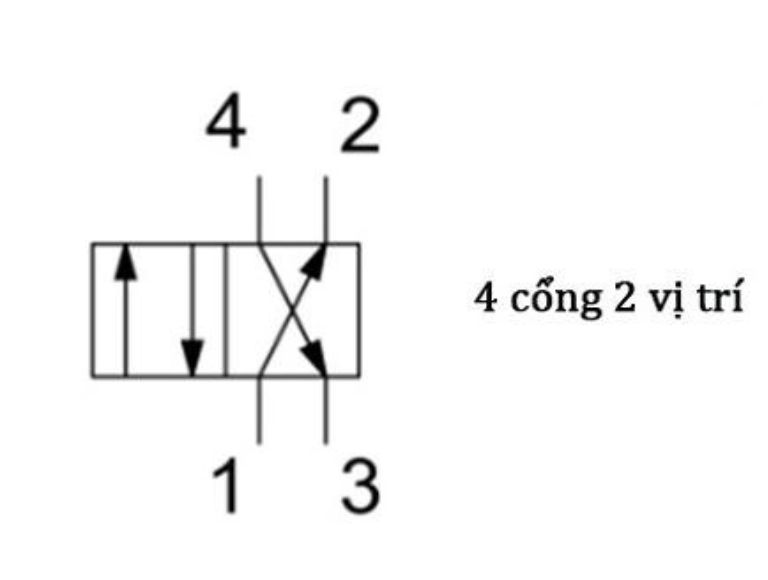

Van 4/2 (4 cửa, 2 vị trí):

• Có 1 cửa vào (P hoặc 1), 2 cửa làm việc (A, B hoặc 2, 4) và 1 cửa xả (R hoặc 3). (Một số thiết kế có thể có 2 cửa xả riêng biệt).
• Có hai vị trí để đảo chiều dòng khí cấp vào hai cửa làm việc.
  • Vị trí 1: P thông A, B thông R.
  • Vị trí 2: P thông B, A thông R.
• Điều khiển xi lanh khí nén tác động kép (xi lanh 2 chiều). Tuy nhiên, van 5/2 hiện nay phổ biến hơn cho ứng dụng này.

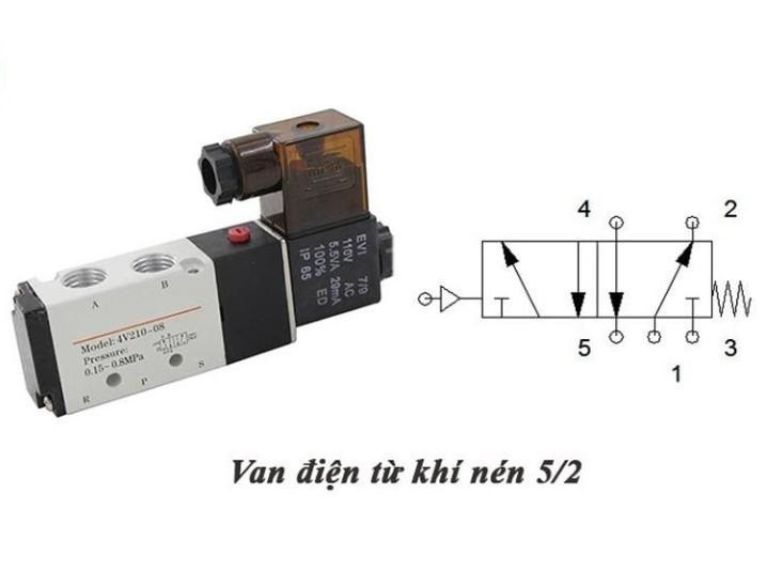

Van 5/2 (5 cửa, 2 vị trí):

• Có 1 cửa vào (P hoặc 1), 2 cửa làm việc (A, B hoặc 2, 4) và 2 cửa xả (R, S hoặc 3, 5).
• Tương tự van 4/2 nhưng có hai cửa xả riêng biệt cho từng cửa làm việc, giúp việc xả khí hiệu quả hơn và có thể điều chỉnh tốc độ xi lanh ở cả hai chiều bằng cách gắn van tiết lưu trên từng đường xả.
  • Vị trí 1: P thông A, B thông S (hoặc R2).
  • Vị trí 2: P thông B, A thông R (hoặc R1).
• Đây là loại van cực kỳ phổ biến để điều khiển xi lanh tác động kép. Có loại 1 đầu điện (lò xo hồi vị) và 2 đầu điện (giữ vị trí).

Van 5/3 (5 cửa, 3 vị trí):

• Tương tự van 5/2 nhưng có thêm một vị trí trung gian (vị trí thứ 3).
• Ngoài 2 vị trí hoạt động như van 5/2, van 5/3 có thêm vị trí trung gian khi không có tín hiệu điều khiển (hoặc tín hiệu điều khiển đặc biệt). Các loại vị trí trung gian phổ biến:
  • Vị trí trung tâm đóng: Tất cả các cửa P, A, B, R, S đều bị chặn. Xi lanh dừng tại vị trí bất kỳ.
  • Vị trí trung tâm xả: Cửa P bị chặn, hai cửa làm việc A và B thông với các cửa xả R và S. Xi lanh có thể di chuyển tự do bằng tay.
  • Vị trí trung tâm cấp áp: Cửa P thông với cả A và B, các cửa xả R, S bị chặn. Cấp áp lực cho cả hai phía xi lanh (ít dùng).
• Điều khiển xi lanh tác động kép cần dừng ở vị trí bất kỳ trên hành trình, hoặc cần các trạng thái đặc biệt ở vị trí giữa.

2. Phân loại theo cơ cấu điều khiển

Cách thức van nhận tín hiệu và chuyển trạng thái:

Van điện từ khí nén:

• Điều khiển bằng tín hiệu điện cấp vào một hoặc hai cuộn dây điện từ.
• Tốc độ đáp ứng nhanh, dễ dàng tích hợp vào các hệ thống điều khiển tự động (PLC, relay), độ chính xác cao.
• Phân loại nhỏ:
  • Tác động trực tiếp: Lực từ của coil trực tiếp di chuyển spool. Thường dùng cho van nhỏ, áp suất thấp.
  • Tác động gián tiếp/Điều khiển bằng khí mồi: Lực từ của coil mở một van phụ nhỏ (van mồi), dòng khí mồi này sẽ tạo lực để di chuyển spool chính. Cho phép điều khiển các van lớn hơn với coil nhỏ hơn.
  • Một đầu coil: Có lò xo hồi vị, van trở về vị trí ban đầu khi mất điện.
  • Hai đầu coil: Không có lò xo hồi vị, van giữ vị trí cuối cùng khi mất điện. Cần tín hiệu điện ở đầu coil đối diện để chuyển trạng thái.

Van cơ khí:

• Điều khiển bằng lực tác động cơ học từ bên ngoài.
• Các loại phổ biến:
  • Van tay gạt: Dùng tay để gạt cần điều khiển. Có loại tự hồi vị hoặc có vị trí giữ.
  • Van nút nhấn: Dùng tay nhấn nút.
  • Van đạp chân: Dùng chân để điều khiển, giải phóng tay cho các thao tác khác.
  • Van con lăn, Van cảm biến hành trình: Được kích hoạt khi một bộ phận máy (ví dụ: cần piston của xi lanh) di chuyển chạm vào con lăn hoặc cần gạt của van.
• Đơn giản, bền bỉ, không cần nguồn điện, giá thành thường thấp hơn van điện từ. Phù hợp cho các điều khiển thủ công hoặc các vị trí không có nguồn điện.

Van điều khiển bằng khí nén:

• Trạng thái của van được thay đổi bởi một tín hiệu khí nén phụ (áp suất khí mồi) cấp vào cổng điều khiển riêng của van.
• An toàn trong môi trường dễ cháy nổ (do không dùng điện), có thể điều khiển các van có lưu lượng rất lớn mà không cần cuộn coil công suất cao.
• Tương tự van điện từ, có thể là loại một đầu tín hiệu khí (lò xo hồi vị) hoặc hai đầu tín hiệu khí.

3. Phân loại theo chức năng chuyên dụng

Ngoài các van đảo chiều dòng khí chính, còn có các loại van với chức năng đặc biệt:

Van tiết lưu: Điều chỉnh lưu lượng khí nén đi qua, từ đó kiểm soát tốc độ di chuyển của xi lanh khí nén. Thường kết hợp van một chiều để chỉ tiết lưu dòng khí theo một hướng nhất định (ví dụ: tiết lưu khí xả ra từ xi lanh).

Van một chiều:

• Chỉ cho phép dòng khí đi theo một hướng duy nhất và ngăn chặn dòng khí chảy ngược lại.
• Bảo vệ thiết bị, duy trì áp suất, ngăn hiện tượng chảy ngược trong hệ thống.

Van xả nhanh:

• Cho phép khí nén từ xi lanh hoặc thiết bị chấp hành xả trực tiếp ra môi trường tại vị trí gần nhất, thay vì phải đi ngược lại qua van điều khiển chính.
• Tăng tốc độ hồi vị của xi lanh.

Van logic khí nén:

• Thực hiện các phép toán logic cơ bản như AND (cần cả hai tín hiệu đầu vào để có đầu ra), OR (chỉ cần một trong hai tín hiệu đầu vào để có đầu ra).
• Xây dựng các mạch điều khiển khí nén đơn giản mà không cần PLC.

Van an toàn:

• Tự động xả khí ra ngoài khi áp suất trong hệ thống hoặc một phần của hệ thống vượt quá mức cài đặt an toàn.
• Bảo vệ hệ thống và thiết bị khỏi tình trạng quá áp.

Van điều áp: Giảm áp suất đầu vào cao và không ổn định xuống một mức áp suất đầu ra thấp hơn, ổn định và có thể điều chỉnh được. Thường là một phần của bộ lọc-điều áp-bôi trơn.

Việc nắm vững các cách phân loại này sẽ giúp Quý vị dễ dàng giao tiếp với nhà cung cấp và lựa chọn chính xác loại van khí nén phù hợp nhất cho từng ứng dụng cụ thể trong hệ thống của mình.

Xem thêm: Đọc ký hiệu các loại van khí nén chuẩn xác, dễ hiểu

Ưu và nhược điểm của van khí nén

Van khí nén được thiết kế với nhiều loại khác nhau, mỗi loại có những ưu và nhược điểm riêng tùy thuộc vào mục đích sử dụng. Trong khi một số loại van mang lại hiệu suất cao và phản hồi nhanh, một số khác có thể tiêu tốn nhiều năng lượng hoặc yêu cầu hệ thống khí nén ổn định. Hiểu rõ ưu, nhược điểm của từng loại giúp lựa chọn thiết bị phù hợp, tối ưu hóa hiệu suất hệ thống.

Ưu điểm:

• Hiệu quả cao: Đáp ứng nhanh, phù hợp với hệ thống tự động hóa tốc độ cao.
• Chi phí thấp: Giá thành rẻ hơn so với van thủy lực hoặc van điện tử phức tạp.
• An toàn: Sử dụng khí nén không gây cháy nổ, thích hợp trong môi trường nguy hiểm.
• Dễ bảo trì: Cấu trúc đơn giản, ít bộ phận chuyển động, dễ thay thế linh kiện.
• Tính linh hoạt: Đa dạng loại van và kích thước, phù hợp nhiều ứng dụng.

Nhược điểm:

• Phụ thuộc nguồn khí: Yêu cầu hệ thống khí nén ổn định, khí sạch (lọc bụi, nước, dầu).
• Hạn chế áp suất: Không chịu được áp suất cao như van thủy lực (thường dưới 15 bar).
• Độ chính xác thấp: Khó điều chỉnh lưu lượng/áp suất chính xác như hệ thống điện tử.
• Tiếng ồn: Quá trình xả khí có thể gây ồn, cần gắn giảm thanh.
• Mài mòn: Gioăng/phớt dễ hỏng nếu khí nén chứa tạp chất hoặc vận hành liên tục.

Ứng dụng của van khí nén trong công nghiệp

Nhờ những ưu điểm vượt trội về tốc độ, tính linh hoạt và độ an toàn, van khí nén đã trở thành một thành phần không thể thiếu trong vô số ứng dụng tự động hóa và điều khiển quy trình trên khắp các ngành công nghiệp. Dưới đây là một số ví dụ điển hình về vai trò của van khí nén, giúp Quý vị hình dung rõ hơn về tính ứng dụng rộng rãi của chúng:

Tự động hóa công nghiệp:

• Điều khiển xi lanh khí nén, động cơ khí trong dây chuyền sản xuất.
• Ứng dụng trong hệ thống lắp ráp, hàn, đóng gói, vận chuyển sản phẩm.
• Hỗ trợ robot công nghiệp hoạt động linh hoạt và chính xác hơn.

Ngành sản xuất ô tô:

• Vận hành hệ thống phanh khí nén, nâng hạ và lắp ráp linh kiện.
• Điều khiển các thiết bị tự động trong dây chuyền sơn, dập khuôn.

Ngành thực phẩm và dược phẩm:

• Kiểm soát quá trình đóng gói, chiết rót sản phẩm trong môi trường sạch.
• Hỗ trợ vận hành hệ thống băng chuyền, dây chuyền chế biến thực phẩm.

Ngành xây dựng:

• Ứng dụng trong máy khoan khí nén, máy đầm bê tông và các thiết bị công trường.
• Điều khiển các hệ thống nâng hạ, cẩu trục sử dụng khí nén.

Ngành hàng không và vận tải:

• Điều khiển hệ thống phanh, đóng mở cửa trong máy bay, tàu hỏa.
• Vận hành các thiết bị hỗ trợ tại sân bay, nhà ga.

Ngành xử lý môi trường:

• Ứng dụng trong hệ thống điều tiết lưu lượng khí trong xử lý nước thải.
• Điều khiển van cấp khí trong các hệ thống sục khí, lọc khí.

Nhờ khả năng hoạt động linh hoạt, van khí nén ngày càng trở thành giải pháp quan trọng trong nhiều lĩnh vực, góp phần tối ưu hóa hiệu suất và tiết kiệm năng lượng.

Lưu ý khi lắp đặt, sử dụng và bảo dưỡng van khí nén

Để van khí nén hoạt động ổn định, bền bỉ và an toàn, việc tuân thủ các nguyên tắc trong quá trình lắp đặt, vận hành và bảo dưỡng là điều hết sức cần thiết. Dưới đây là những lưu ý quan trọng mà An Phú Thành muốn chia sẻ đến Quý vị:

1. Lưu ý khi lắp đặt van khí nén

Chuẩn bị khí nén đầu vào chất lượng:

• Luôn đảm bảo khí nén cung cấp cho van đã được xử lý sạch, khô và không lẫn dầu (nếu không có yêu cầu bôi trơn riêng).
• Lắp đặt bộ lọc khí trước van để loại bỏ cặn bẩn, hạt kim loại.
• Sử dụng bộ điều áp để duy trì áp suất làm việc ổn định cho van, tránh tình trạng áp suất quá cao hoặc quá thấp.
• Nếu ứng dụng yêu cầu, có thể lắp thêm bộ bôi trơn (Lubricator) để cung cấp một lượng dầu nhỏ cho các bộ phận chuyển động bên trong van và xi lanh (tuy nhiên, nhiều loại van hiện đại được thiết kế để hoạt động không cần bôi trơn, hãy kiểm tra khuyến cáo của nhà sản xuất). Một bộ FRL (Filter-Regulator-Lubricator) hoàn chỉnh thường được khuyến nghị.

Lắp đặt đúng chiều dòng khí:

• Hầu hết các van khí nén đều có ký hiệu mũi tên hoặc đánh dấu trên thân van (ví dụ: P, A, B, R, S hoặc 1, 2, 3, 4, 5) chỉ dẫn chiều dòng khí hoặc cổng kết nối. Việc lắp ngược có thể khiến van không hoạt động hoặc hoạt động sai.
• Kết nối đường ống chắc chắn, kín khít:
• Sử dụng đúng loại đầu nối và kích thước ống phù hợp với cổng ren của van.
• Quấn băng tan vừa đủ cho các kết nối ren để đảm bảo độ kín, tránh rò rỉ khí. Rò rỉ khí không chỉ gây lãng phí năng lượng mà còn làm giảm hiệu suất hệ thống.
• Siết chặt các đầu nối nhưng tránh dùng lực quá mạnh có thể làm hỏng ren.

Vị trí lắp đặt:

• Chọn vị trí lắp đặt van sao cho dễ dàng quan sát, thao tác, kiểm tra và bảo trì khi cần thiết.
• Tránh lắp đặt van ở những nơi có nhiệt độ quá cao, độ ẩm lớn, hoặc tiếp xúc trực tiếp với hóa chất ăn mòn (trừ khi van được thiết kế đặc biệt cho môi trường đó).
• Với van điện từ, đảm bảo không gian xung quanh cuộn coil đủ thông thoáng để tản nhiệt.

Cố định van chắc chắn:

Nếu van được lắp trên đế hoặc gá riêng, hãy đảm bảo van được bắt vít chắc chắn, tránh rung động quá mức trong quá trình hoạt động có thể ảnh hưởng đến tuổi thọ và các kết nối.

Đấu nối điện (đối với van điện từ):

• Đảm bảo nguồn điện cung cấp đúng điện áp (AC/DC) và tần số (Hz) như thông số kỹ thuật của cuộn coil.
• Đấu nối dây điện đúng cực (đặc biệt với cuộn coil DC).
• Sử dụng đầu cắm phù hợp, đảm bảo tiếp xúc tốt và cách điện an toàn.

2. Lưu ý khí sử dụng van khí nén

Vận hành trong giới hạn cho phép:

• Không vận hành van ở áp suất, nhiệt độ hoặc lưu lượng vượt quá thông số kỹ thuật mà nhà sản xuất khuyến cáo.
• Tránh các va đập mạnh vào thân van hoặc cuộn coil điện từ.

Kiểm tra định kỳ:

• Thường xuyên kiểm tra xem có hiện tượng rò rỉ khí tại các điểm kết nối hoặc từ thân van không. Có thể dùng nước xà phòng để phát hiện rò rỉ nhỏ.
• Lắng nghe tiếng động bất thường từ van trong quá trình hoạt động.

3. Lưu ý khi bảo dưỡng van khí nén

Ngắt nguồn khí và điện trước khi bảo dưỡng:

• Luôn đảm bảo ngắt hoàn toàn nguồn cấp khí nén và xả hết áp suất dư trong hệ thống trước khi tháo lắp hoặc sửa chữa van.
• Đối với van điện từ, ngắt nguồn điện cấp cho cuộn coil.

Vệ sinh định kỳ:

• Giữ cho bên ngoài van sạch sẽ, đặc biệt là khu vực cuộn coil điện từ để tản nhiệt tốt.
• Kiểm tra và vệ sinh bộ lọc khí thường xuyên, xả nước ngưng tụ trong bầu lọc.

Kiểm tra và thay thế gioăng/phớt (nếu cần):

• Theo thời gian, gioăng phớt làm kín bên trong van có thể bị lão hóa, mài mòn hoặc hư hỏng, gây rò rỉ hoặc làm van hoạt động không chính xác. Nếu phát hiện vấn đề, cần thay thế bằng phụ tùng chính hãng hoặc tương đương.
• Một số nhà sản xuất cung cấp bộ kit sửa chữa (repair kit) bao gồm các gioăng phớt cần thiết.

Bôi trơn (nếu hệ thống yêu cầu): Nếu hệ thống của bạn có bộ châm dầu (lubricator), hãy kiểm tra và bổ sung dầu bôi trơn chuyên dụng cho khí nén định kỳ.

Lập kế hoạch bảo trì: Dựa trên khuyến cáo của nhà sản xuất và điều kiện vận hành thực tế, nên có kế hoạch kiểm tra và bảo dưỡng van định kỳ để phòng ngừa sự cố và kéo dài tuổi thọ.

Tuân thủ những lưu ý trên không chỉ giúp van khí nén của Quý vị hoạt động tối ưu mà còn góp phần đảm bảo an toàn cho người vận hành và toàn bộ hệ thống sản xuất.

Mua van khí nén ở đâu uy tín, chất lượng?

Việc chọn mua van khí nén chất lượng cao không chỉ ảnh hưởng đến hiệu suất vận hành mà còn tác động trực tiếp đến độ bền của hệ thống. Một sản phẩm kém chất lượng có thể gây rò rỉ khí, giảm hiệu suất làm việc và làm tăng chi phí bảo trì. Vì vậy, việc tìm kiếm một đơn vị cung cấp uy tín là điều cần thiết.

An Phú Thành – Đơn vị cung cấp van khí nén chất lượng

An Phú Thành là một trong những công ty hàng đầu chuyên cung cấp van khí nén và thiết bị công nghiệp tại Việt Nam. Với nhiều năm kinh nghiệm, công ty đã khẳng định được vị thế trên thị trường, phân phối sản phẩm từ các thương hiệu nổi tiếng như Kitz, Yoshitake, Wonil, Samwoo…

Lý do nên chọn An Phú Thành:

• Sản phẩm chính hãng, đa dạng mẫu mã, đáp ứng nhiều nhu cầu sử dụng.
• Bảo hành uy tín, chính sách hậu mãi tốt, đảm bảo quyền lợi khách hàng.
• Đội ngũ kỹ thuật chuyên môn cao, hỗ trợ tư vấn và lắp đặt tận nơi.
• Giao hàng nhanh chóng, đảm bảo tiến độ dự án.

Nếu bạn đang tìm kiếm một đơn vị cung cấp van khí nén uy tín, chất lượng cao với đa dạng mẫu mã, chính sách bảo hành tốt và dịch vụ hỗ trợ tận tâm, thì An Phú Thành chính là lựa chọn đáng tin cậy, giúp bạn tối ưu hiệu suất hệ thống và đảm bảo độ bền lâu dài cho thiết bị.

Công Ty TNHH XNK Van Công Nghiệp An Phú Thành

• Địa chỉ: Số 50/15 Tiền Lân 12, ấp Tiền Lân 1, xã Bà Điểm, huyện Hóc Môn, Tp. Hồ Chí Minh
• Điện thoại: 02862681578 hoặc 0986504114
• Email: ceo@anphuthanh.vn
• Website: anphuthanh.vn
• Fanpage: FB.com/anphuthanh2

Van khí nén góp phần quan trọng trong việc nâng cao hiệu suất và tự động hóa trong công nghiệp. Việc lựa chọn và sử dụng van phù hợp giúp tối ưu vận hành, tiết kiệm năng lượng và đảm bảo độ bền hệ thống. Hiểu rõ nguyên lý và ứng dụng của van là yếu tố quan trọng để nâng cao hiệu quả sản xuất.
