Van điện từ 5/2 được sử dụng phổ biến trong các hệ thống khí nén và tự động hóa nhờ khả năng kiểm soát luồng khí linh hoạt. Với thiết kế năm cổng và hai vị trí chuyển đổi, thiết bị này giúp tối ưu hiệu suất vận hành, đảm bảo quá trình điều khiển diễn ra chính xác và ổn định.

Van điện từ 5/2 là gì?

Van điện từ 5/2 là một thiết bị quan trọng trong hệ thống khí nén, được thiết kế với 5 cổng và 2 vị trí để điều khiển luồng khí một cách linh hoạt.

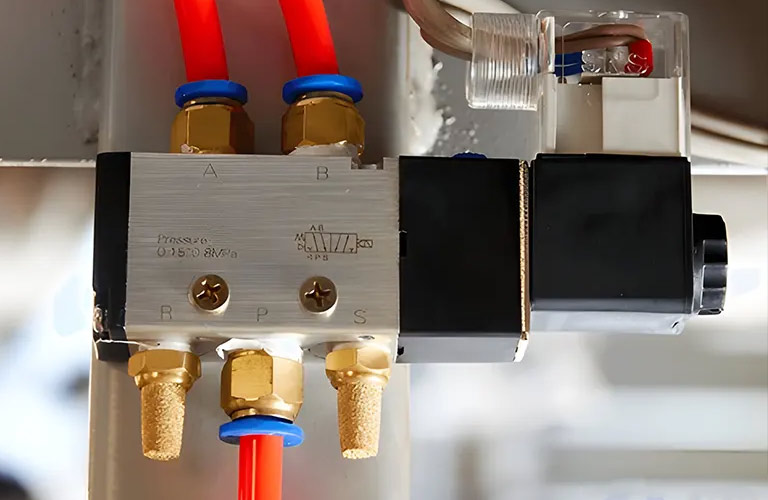

Cấu tạo của van bao gồm:

• Cổng cấp khí tổng (P): Cung cấp khí nén cho hệ thống.
• Hai cổng làm việc (A và B): Phân phối khí đến các thiết bị như xi lanh khí nén hoặc bộ truyền động khí nén.
• Hai cổng xả khí (R và S): Giải phóng khí sau khi hoàn thành chu trình làm việc.

Van điện từ 5/2 hoạt động dựa trên nguyên lý đóng/mở bằng cuộn coil điện từ, giúp kiểm soát luồng khí chính xác, đảm bảo hiệu suất tối ưu cho hệ thống. Nhờ khả năng điều khiển nhanh và đáng tin cậy, loại van này được ứng dụng rộng rãi trong các ngành công nghiệp tự động hóa, sản xuất và chế tạo máy.

Tham khảo thêm: Van khí nén: Cấu tạo, ứng dụng và các loại phổ biến

Thông số kỹ thuật

Van điện từ có nhiều mẫu mã và thương hiệu khác nhau, nhưng nhìn chung, van có các thông số kỹ thuật cơ bản sau:

Cấu tạo của van điện từ khí nén 5/2

Van điện từ 5/2 là một thiết bị quan trọng trong hệ thống khí nén, được sử dụng để điều khiển dòng chảy của khí nhằm vận hành các thiết bị chấp hành như xi lanh khí nén. Loại van này được gọi là van 5/2 vì có 5 cổng kết nối và 2 vị trí làm việc.

– Thân van:

Thân van là bộ phận cơ khí quan trọng, chịu trách nhiệm dẫn khí nén qua các cổng khác nhau để thực hiện nhiệm vụ điều khiển. Thông thường, thân van được làm từ hợp kim nhôm hoặc thép không gỉ, giúp giảm trọng lượng nhưng vẫn đảm bảo độ bền cao, chịu được áp suất lớn và môi trường làm việc khắc nghiệt.

Trong thân van có 5 cổng kết nối chính:

• Cổng P (cấp khí): Kết nối với nguồn khí nén đầu vào.
• Cổng A và B (phân phối khí): Dẫn khí đến xi lanh hoặc thiết bị chấp hành để điều khiển hoạt động của hệ thống.
• Cổng R và S (xả khí): Thoát khí ra môi trường sau khi hoàn thành chu trình làm việc.

Ngoài ra, thân van còn có các màng chắn, lò xo hồi vị (nếu có), các rãnh dẫn khí và bộ phận trượt để giúp luồng khí di chuyển đúng hướng.

– Cuộn coil điện:

Cuộn coil điện là bộ phận điều khiển chính, giúp van chuyển đổi trạng thái khi có tín hiệu điện. Van điện từ 5/2 có thể có một hoặc hai cuộn coil, tùy vào thiết kế và yêu cầu sử dụng.

• Van điện từ 5/2 một cuộn coil: Khi cấp điện, cuộn coil tạo ra từ trường hút lõi van di chuyển, thay đổi trạng thái làm việc của van. Khi ngừng cấp điện, lò xo hồi vị đưa van về trạng thái ban đầu.
• Van điện từ 5/2 hai cuộn coil: Không có lò xo hồi vị, khi cấp điện cho một trong hai cuộn coil, lõi van di chuyển và giữ nguyên vị trí cho đến khi cuộn coil còn lại được cấp điện để chuyển về trạng thái ban đầu.

Nguyên lý hoạt động của van khí nén 5/2

Van điện từ 5/2 hoạt động theo nguyên lý điều khiển dòng khí bằng điện từ. Khi có tín hiệu điện, cuộn coil tạo ra lực hút tác động lên lõi van, thay đổi vị trí cửa dẫn khí. Khi tín hiệu điện mất đi (hoặc cuộn coil còn lại được kích hoạt trong trường hợp van hai cuộn coil), lõi van sẽ trở lại trạng thái ban đầu, điều chỉnh luồng khí theo yêu cầu.

Tùy thuộc vào ứng dụng, van điện từ 5/2 được sử dụng trong hệ thống tự động hóa công nghiệp, hệ thống khí nén, robot tự động, máy móc CNC, và nhiều thiết bị khác, giúp kiểm soát chính xác chuyển động của xi lanh và các bộ truyền động khí nén.

Tham khảo thêm: Đọc ký hiệu các loại van khí nén chuẩn xác, dễ hiểu

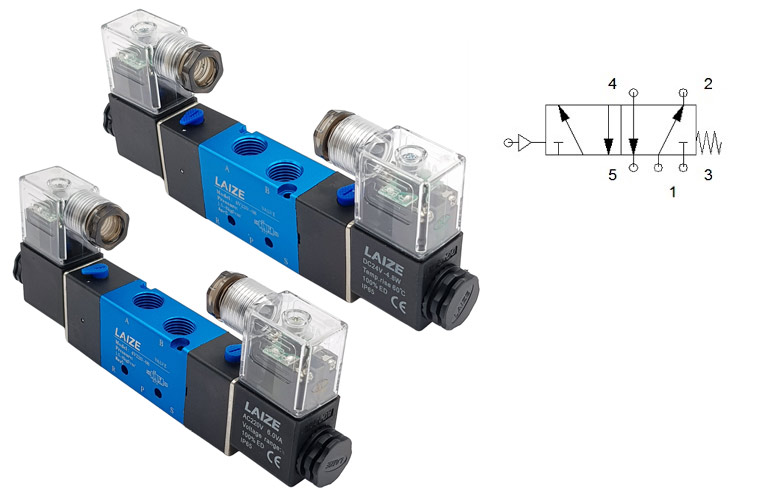

Phân loại van điện từ khí nén 5/2

Van điện từ 5/2 là một loại van khí nén được sử dụng rộng rãi trong các hệ thống tự động hóa để điều khiển dòng khí hoặc chất lỏng. Loại van này có hai trạng thái và năm cổng kết nối, giúp kiểm soát dòng chảy một cách linh hoạt. Dựa trên cấu tạo và nguyên lý hoạt động, van điện từ 5/2 được chia thành hai loại chính:

Van điện từ 5/2 một đầu coil điện:

• Chỉ có một cuộn coil điện để điều khiển trạng thái của van.
• Khi cấp điện, cuộn coil kích hoạt và thay đổi trạng thái của van, cho phép dòng khí hoặc chất lỏng đi theo hướng mong muốn.
• Khi ngắt điện, một lò xo hồi vị sẽ đưa van trở lại trạng thái ban đầu, đảm bảo van trở về vị trí mặc định mà không cần nguồn điện duy trì.
• Loại van này thích hợp cho các ứng dụng cần đảm bảo trạng thái ban đầu khi mất điện hoặc yêu cầu phục hồi nhanh chóng.

Van điện từ 5/2 hai đầu coil điện:

• Được trang bị hai cuộn coil điện, cho phép duy trì trạng thái của van mà không cần lò xo hồi vị.
• Khi cấp điện cho một cuộn coil, van sẽ chuyển sang trạng thái tương ứng và giữ nguyên trạng thái này ngay cả khi mất điện.
• Khi muốn thay đổi trạng thái, cuộn coil thứ hai sẽ được kích hoạt để chuyển van về trạng thái ban đầu.
• Loại van này phù hợp với các hệ thống cần duy trì vị trí cố định trong một thời gian dài mà không tiêu tốn năng lượng liên tục.

Việc lựa chọn giữa hai loại van điện từ 5/2 phụ thuộc vào yêu cầu cụ thể của hệ thống, mức độ kiểm soát mong muốn và điều kiện hoạt động. Nếu cần đảm bảo van trở về trạng thái ban đầu khi mất điện, loại một đầu coil điện với lò xo hồi vị là lựa chọn phù hợp. Trong khi đó, nếu yêu cầu duy trì trạng thái mà không cần cung cấp điện liên tục, loại hai đầu coil điện sẽ là phương án tối ưu.

Ứng dụng của van điện từ khí nén 5/2

Van điện từ 5/2 là một trong những thiết bị quan trọng trong hệ thống khí nén, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Một số ứng dụng phổ biến của loại van này:

• Hệ thống tự động hóa công nghiệp: Điều khiển xi lanh khí nén trong dây chuyền sản xuất, robot công nghiệp, đóng/mở cửa tự động, đẩy/kéo vật liệu trên băng chuyền, ứng dụng trong sản xuất ô tô, thực phẩm, đóng gói.
• Điều khiển xi lanh khí nén: Nâng hạ hàng hóa, đẩy sản phẩm trên dây chuyền, điều khiển chuyển động tuyến tính trong máy ép, máy dập.
• Hệ thống phanh hơi, máy ép, máy dập: Phanh khí nén trên xe tải, xe buýt, điều khiển khuôn ép trong máy ép nhựa, máy dập khuôn, ứng dụng trong máy CNC, cơ khí chính xác.
• Hệ thống xử lý nước, môi trường: Điều khiển dòng chảy nước, khí trong trạm xử lý nước thải, kiểm soát dòng chảy hóa chất trong hệ thống lọc nước công nghiệp.
• Ngành y tế và thiết bị phòng thí nghiệm: Cung cấp khí y tế, điều khiển máy hỗ trợ hô hấp, kiểm soát áp suất khí nén trong thiết bị xét nghiệm.

Giá bán van khí nén 5/2

Van khí nén 5/2 được sử dụng rộng rãi trong các hệ thống tự động hóa, giúp kiểm soát dòng khí một cách hiệu quả. Dưới đây là một số mức giá tham khảo cho các loại van phổ biến trên thị trường.

• Van Airtac 4V210-08, kích thước cổng ren 1/4 inch, có giá khoảng 78.000 đồng.
• Van Airtac 4V310-10, kích thước cổng ren 3/8 inch, có giá khoảng 119.600 đồng.
• Van Airtac 4V410-15, kích thước cổng ren 1/2 inch, có giá khoảng 192.000 đồng.
• Van PVN 4V110-06, kích thước cổng ren 1/8 inch, có giá khoảng 157.300 đồng.
• Van KCC KS4130-042G, kích thước cổng ren 1/2 inch, giá liên hệ nhà cung cấp.

Giá có thể thay đổi tùy theo nhà phân phối và thời điểm mua hàng. Để biết thông tin chi tiết và nhận báo giá chính xác, người mua nên liên hệ trực tiếp với đơn vị cung cấp uy tín.

Mua van điện từ 5/2 ở đâu chất lượng?

Van điện từ 5/2 được sử dụng rộng rãi trong hệ thống khí nén công nghiệp, vì vậy việc chọn mua sản phẩm chất lượng là rất quan trọng. Khi tìm mua, bạn nên ưu tiên các đơn vị cung cấp uy tín, có nguồn gốc xuất xứ rõ ràng, chính sách bảo hành tốt và giá cả hợp lý.

Trong đó, An Phú Thành là một trong những đơn vị hàng đầu chuyên cung cấp các loại van khí nén, bao gồm van điện từ 5/2. Sản phẩm tại đây đảm bảo chất lượng cao, có chứng nhận xuất xứ và chính sách bảo hành minh bạch. Bên cạnh đó, An Phú Thành còn có đội ngũ tư vấn kỹ thuật giúp khách hàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

Lý do nên chọn An Phú Thành:

• Chất lượng đảm bảo: Sản phẩm có nguồn gốc rõ ràng, đạt tiêu chuẩn kỹ thuật, độ bền cao.
• Đa dạng mẫu mã: Cung cấp nhiều loại van khí nén 5/2 từ các thương hiệu uy tín.
• Giá cả hợp lý: Cạnh tranh trên thị trường, phù hợp với ngân sách của doanh nghiệp.
• Chính sách bảo hành tốt: Hỗ trợ bảo hành chính hãng, đảm bảo quyền lợi khách hàng.
• Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn tận tình, giúp chọn sản phẩm phù hợp.

Với những ưu điểm trên, An Phú Thành là lựa chọn đáng tin cậy khi mua van điện từ 5/2. Liên hệ ngay với An Phú Thành để được tư vấn phù hợp nhất.

Công Ty TNHH XNK Van Công Nghiệp An Phú Thành

• Địa chỉ: Số 50/15 Tiền Lân 12, ấp Tiền Lân 1, xã Bà Điểm, huyện Hóc Môn, Tp. Hồ Chí Minh
• Điện thoại: 02862681578 hoặc 0986504114
• Email: ceo@anphuthanh.vn
• Website: anphuthanh.vn
• Fanpage: FB.com/anphuthanh2

Van điện từ 5/2 đóng vai trò quan trọng trong hệ thống khí nén, giúp điều khiển dòng khí một cách hiệu quả và chính xác. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và lựa chọn địa chỉ mua uy tín sẽ giúp bạn sử dụng thiết bị này một cách tối ưu. Nếu bạn đang tìm kiếm van điện từ 5/2 chất lượng với giá cả hợp lý, hãy tham khảo các địa chỉ trên để có lựa chọn phù hợp nhất.​
