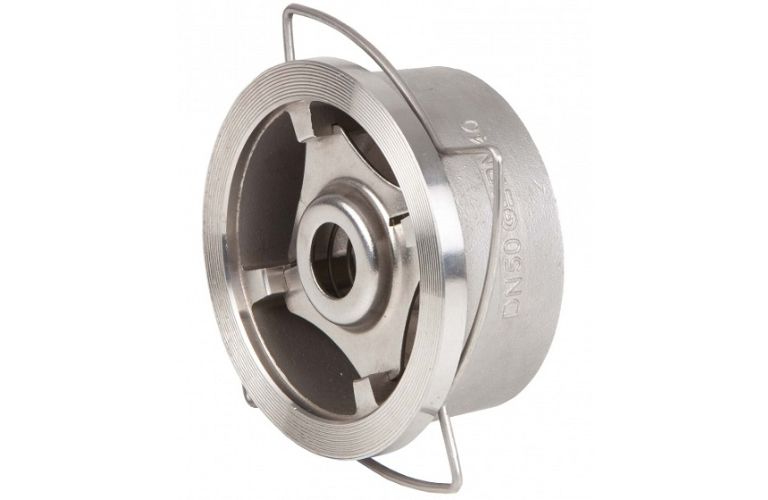

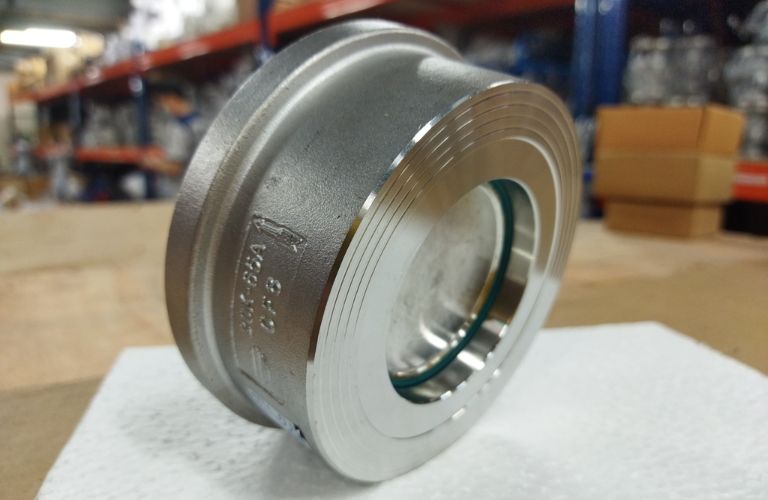

Van 1 chiều cối là một loại van công nghiệp được thiết kế đặc biệt để cho phép dòng chảy đi theo một chiều duy nhất và ngăn dòng chảy ngược. Với cấu tạo chắc chắn và khả năng vận hành tự động, van 1 chiều cối được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, trạm bơm, nhà máy công nghiệp và nhiều lĩnh vực khác, giúp bảo vệ thiết bị và tối ưu hiệu suất vận hành.

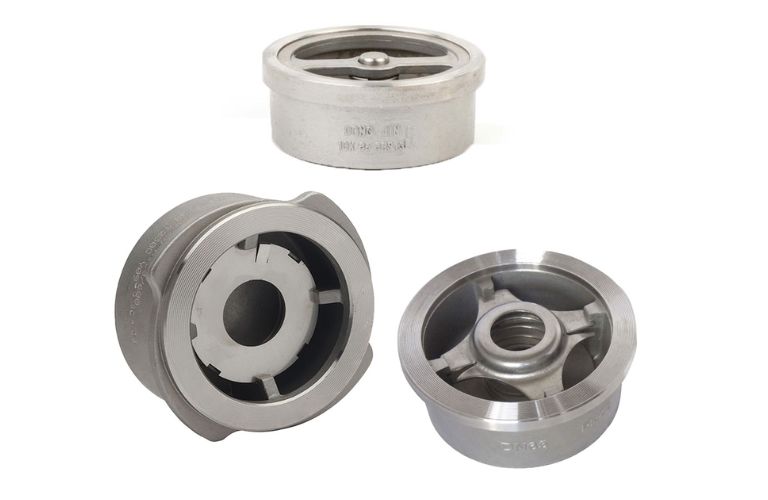

Van 1 chiều cối là gì?

Van 1 chiều cối là một loại van 1 chiều sử dụng cơ chế đóng/mở bằng đĩa hình cối (hoặc piston) để cho phép dòng lưu chất đi qua theo một chiều duy nhất và tự động đóng lại khi dòng chảy đảo ngược. Thiết kế dạng cối giúp tăng khả năng làm kín, giảm rò rỉ và hoạt động ổn định ngay cả trong môi trường áp lực cao hoặc nhiệt độ thay đổi.

Loại van này được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, trạm bơm, hệ thống HVAC, PCCC và các dây chuyền sản xuất công nghiệp. Với cấu tạo chắc chắn, tuổi thọ cao và khả năng vận hành hoàn toàn tự động nhờ áp lực dòng chảy, loại van này giúp bảo vệ bơm, đường ống và thiết bị khỏi tác hại của hiện tượng nước va hoặc dòng chảy ngược.

Các vật liệu phổ biến khi chế tạo van 1 chiều cối gồm gang, thép không gỉ, đồng hoặc nhựa, tùy theo yêu cầu kỹ thuật và môi trường làm việc.

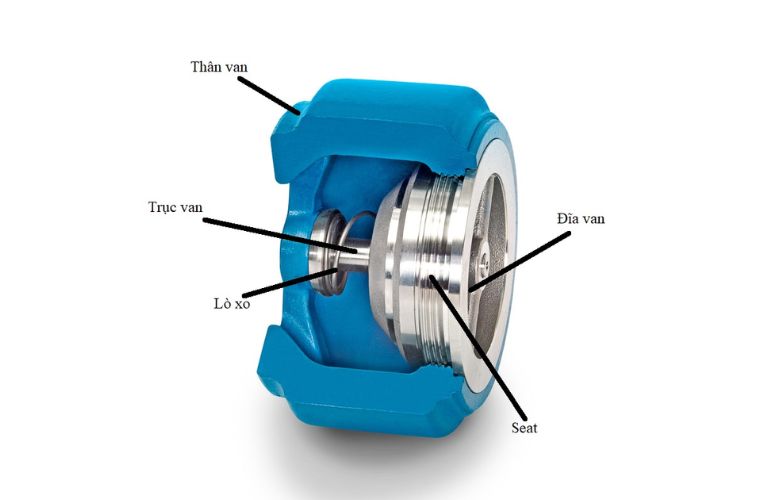

Cấu tạo của van 1 chiều cối

Van 1 chiều cối có cấu tạo gồm nhiều bộ phận liên kết chặt chẽ, được gia công chính xác để đảm bảo khả năng đóng/mở hiệu quả và độ kín cao. Các thành phần chính bao gồm:

Thân van (Body)

Thân van là bộ phận chính bao bọc và nâng đỡ toàn bộ các chi tiết bên trong van, đồng thời chịu áp lực trực tiếp từ dòng lưu chất trong quá trình vận hành. Đây là phần kết nối van với hệ thống đường ống, đảm bảo dòng chảy đi qua khu vực điều khiển của đĩa van và các bộ phận làm kín.

Đặc điểm thiết kế

• Hình dạng: Thường được đúc nguyên khối với dạng hình trụ, bên trong được gia công chính xác để lưu chất lưu thông mượt mà và giảm tổn thất áp lực.
• Bề mặt ngoài: Có các mối nối (bích, ren hoặc hàn) tùy theo yêu cầu lắp đặt.
• Bề mặt trong: Thường được mài nhẵn hoặc phủ lớp chống ăn mòn nhằm tăng tuổi thọ.

Vật liệu chế tạo phổ biến

• Gang xám (Cast Iron): Thích hợp cho hệ thống nước và áp lực vừa phải.
• Gang cầu (Ductile Iron): Chịu áp lực tốt hơn, bền cơ học cao.
• Thép carbon (Carbon Steel): Dùng cho hệ thống áp suất và nhiệt độ cao.
• Inox (Stainless Steel): Kháng ăn mòn, dùng cho hóa chất, thực phẩm, nước biển.
• Đồng/đồng thau (Brass/Bronze): Dùng trong các hệ thống nước sạch, HVAC.
• Nhựa kỹ thuật (PVC, CPVC, PP): Cho môi trường ăn mòn hoặc hệ thống nhẹ.

Nắp van (Bonnet/Cover)

Nắp van của van 1 chiều cối là bộ phận được lắp ở phía trên thân van, có nhiệm vụ bảo vệ và cố định các chi tiết bên trong như đĩa van, lò xo, trục dẫn hướng, đồng thời tạo điểm truy cập để kiểm tra, bảo dưỡng hoặc thay thế linh kiện khi cần thiết.

Nắp van thường được chế tạo từ cùng loại vật liệu với thân van để đảm bảo độ bền và khả năng chịu áp lực, được liên kết với thân bằng bu lông, ren hoặc hàn, kèm theo gioăng làm kín để ngăn rò rỉ lưu chất ra ngoài. Thiết kế nắp van cho phép tháo lắp dễ dàng, giúp việc bảo trì nhanh chóng mà không cần tháo toàn bộ van ra khỏi hệ thống.

Đĩa van dạng cối (Disc/Cone)

Đĩa van dạng cối là bộ phận đóng/mở chính của van 1 chiều cối, có hình dạng giống chiếc cối hoặc piston, giúp phân bổ áp lực đồng đều và đảm bảo khả năng làm kín tối ưu. Khi dòng lưu chất đi theo chiều cho phép, áp lực sẽ đẩy đĩa van rời khỏi vị trí đóng, tạo khoảng trống cho dòng chảy đi qua.

Ngược lại, khi áp lực giảm hoặc có dòng chảy ngược, trọng lực hoặc lực đàn hồi của lò xo sẽ đưa đĩa van trở về vị trí ban đầu, ép chặt vào vòng làm kín để ngăn rò rỉ. Đĩa van thường được chế tạo từ gang, inox, đồng hoặc nhựa kỹ thuật, bề mặt gia công nhẵn bóng để tiếp xúc tốt với vòng làm kín, từ đó kéo dài tuổi thọ và tăng hiệu suất vận hành.

Lò xo (Spring) (có hoặc không tùy loại)

Tùy thuộc vào phân loại, lò xo có thể được thêm vào cấu tạo để tạo lực đẩy giúp đĩa van nhanh chóng trở về vị trí đóng khi mất áp lực. Từ đó giúp van phản ứng nhanh với dòng chảy đảo chiều.

Vòng làm kín (Seal/Gasket)

Thường làm từ cao su EPDM, NBR, PTFE hoặc kim loại mềm. Vòng làm kín có nhiệm vụ ngăn rò rỉ tại vị trí tiếp xúc giữa đĩa van và thân van.

Trục dẫn hướng (Guide Rod) (trong một số thiết kế)

Trục dẫn hướng giúp đĩa van di chuyển thẳng và ổn định, tránh rung lắc khi vận hành.

ĐỌC THÊM: Các loại van 1 chiều gang phổ biến nhất | Nhập khẩu chính hãng, giá tốt

Bảng thông số kỹ thuật của van 1 chiều cối

Dưới đây là bảng thông số kỹ thuật cơ bản của van 1 chiều cối:

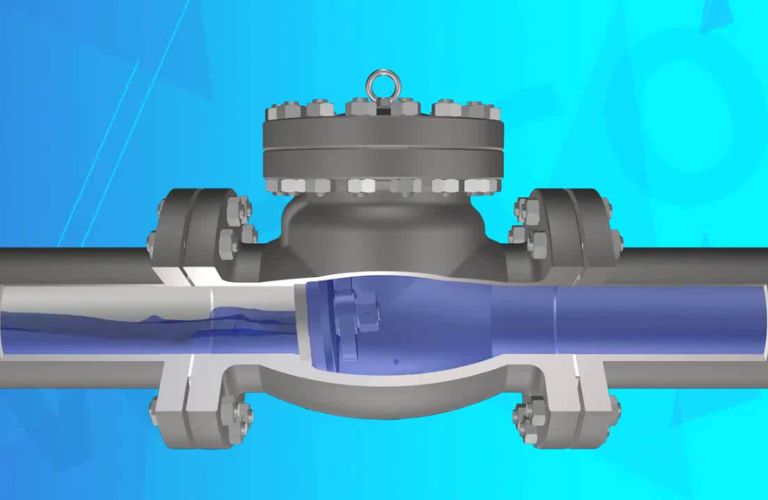

Nguyên lý hoạt động của van 1 chiều cối

Van 1 chiều cối vận hành theo cơ chế chỉ cho phép lưu chất đi qua theo một chiều nhất định và tự động đóng lại khi xuất hiện dòng chảy ngược. Hoạt động của van dựa vào sự chênh lệch áp suất giữa cửa vào và cửa ra:

• Trạng thái mở: Khi áp lực tại cửa vào lớn hơn áp lực cửa ra, lực đẩy từ dòng chảy sẽ tác động lên đĩa van dạng cối, đẩy nó rời khỏi vị trí đóng. Lưu chất vì thế đi qua thân van một cách dễ dàng, với tổn thất áp lực thấp nhờ thiết kế dạng cối tối ưu dòng chảy.
• Trạng thái đóng: Khi dòng chảy giảm tốc hoặc có xu hướng đảo chiều, áp suất tại cửa ra sẽ lớn hơn hoặc bằng áp suất cửa vào. Lúc này, trọng lực của đĩa van hoặc lực đàn hồi của lò xo (nếu có) sẽ đưa đĩa van trở về vị trí đóng, ép chặt vào vòng làm kín để ngăn dòng chảy ngược.

Nhờ nguyên lý này, van 1 chiều cối không chỉ đảm bảo an toàn cho hệ thống đường ống và thiết bị như bơm, máy nén, mà còn giúp duy trì hiệu suất vận hành ổn định, hạn chế tối đa hư hại do hiện tượng va đập thủy lực (water hammer).

Ưu điểm và nhược điểm của van 1 chiều cối

Việc hiểu rõ ưu điểm và nhược điểm của van 1 chiều cối sẽ giúp người dùng đánh giá chính xác khả năng đáp ứng yêu cầu kỹ thuật cũng như tính kinh tế khi lựa chọn. Mặc dù sở hữu nhiều đặc tính vượt trội về độ bền, khả năng làm kín và tính tự động, loại van này vẫn tồn tại một số hạn chế nhất định cần cân nhắc trước khi lắp đặt.

Ưu điểm

• Khả năng làm kín vượt trội

Van 1 chiều cối sử dụng đĩa van dạng cối kết hợp vòng làm kín được gia công chính xác, giúp phân bổ áp lực đều trên bề mặt tiếp xúc. Nhờ đó, van ngăn rò rỉ hiệu quả ngay cả trong điều kiện áp suất cao hoặc môi trường yêu cầu độ kín nghiêm ngặt.

• Vận hành tự động, không cần năng lượng ngoài

Cơ chế đóng/mở của van hoàn toàn dựa trên sự chênh lệch áp suất giữa cửa vào và cửa ra. Điều này giúp giảm chi phí vận hành, loại bỏ nhu cầu về hệ thống điều khiển hoặc cấp điện, đồng thời tăng độ tin cậy cho toàn bộ hệ thống.

• Độ bền và tuổi thọ cao

Thân van và các chi tiết bên trong thường được chế tạo từ gang cầu, thép carbon, inox hoặc các vật liệu chịu mài mòn, giúp van hoạt động ổn định lâu dài. Ngay cả khi làm việc trong môi trường áp lực và nhiệt độ cao, van vẫn duy trì hiệu suất và hạn chế hư hỏng.

• Giảm thiểu hiện tượng nước va (Water Hammer)

Nhờ thiết kế đĩa van đóng nhanh và êm, van 1 chiều cối giúp hạn chế hiện tượng tăng áp đột ngột khi dòng chảy đảo chiều. Điều này bảo vệ tốt hơn cho bơm, đường ống và các thiết bị khác trong hệ thống.

• Ứng dụng linh hoạt

Van có thể sử dụng cho nhiều loại lưu chất khác nhau như nước sạch, nước thải, hơi nóng, khí nén, dầu hoặc hóa chất nhẹ. Khả năng thích ứng này giúp van được ứng dụng rộng rãi trong công nghiệp, dân dụng và các hệ thống chuyên dụng.

Nhược điểm

• Chi phí đầu tư ban đầu cao

Do yêu cầu gia công chính xác và sử dụng vật liệu chất lượng, giá thành của van 1 chiều cối thường cao hơn các loại van 1 chiều thông dụng khác. Đây là yếu tố cần cân nhắc cho các dự án có ngân sách hạn chế.

• Yêu cầu lắp đặt đúng kỹ thuật

Van chỉ hoạt động hiệu quả khi được lắp theo đúng hướng dòng chảy được đánh dấu trên thân. Lắp sai hướng sẽ khiến van không đóng/mở đúng cách, thậm chí gây tắc nghẽn và hư hỏng.

• Kích thước và trọng lượng lớn

Các model có kích thước lớn thường khá nặng, gây khó khăn cho việc lắp đặt ở không gian hẹp hoặc khi không có thiết bị hỗ trợ nâng hạ. Điều này làm tăng chi phí và thời gian thi công.

• Cần bảo dưỡng định kỳ

Gioăng làm kín và lò xo (nếu có) có thể bị mài mòn hoặc mất đàn hồi theo thời gian. Việc kiểm tra, vệ sinh và thay thế định kỳ là cần thiết để đảm bảo khả năng làm kín và tuổi thọ của van.

Ứng dụng thực tế của van 1 chiều cối

Dưới đây là những ứng dụng phổ biến của va 1 chiều trong thực tế:

• Trong hệ thống cấp và thoát nước

Van 1 chiều cối được lắp đặt tại các tuyến ống chính hoặc sau máy bơm để ngăn hiện tượng nước chảy ngược khi bơm dừng hoạt động. Điều này giúp bảo vệ máy bơm, tránh hư hại và duy trì áp lực ổn định cho toàn bộ hệ thống.

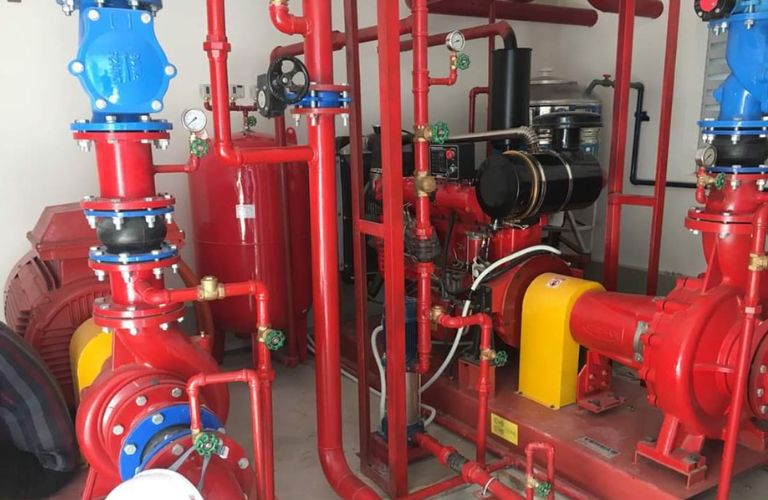

• Trong hệ thống PCCC (phòng cháy chữa cháy)

Loại van này thường được sử dụng tại các đường ống cấp nước chữa cháy, đảm bảo nước chỉ chảy theo hướng từ bể chứa hoặc trạm bơm đến đầu phun. Khi có sự cố, van đóng nhanh để tránh mất áp và đảm bảo nguồn nước sẵn sàng sử dụng.

• Trong các nhà máy công nghiệp

Van 1 chiều cối được dùng trong các dây chuyền sản xuất có yêu cầu nghiêm ngặt về hướng dòng chảy, như hệ thống làm mát, xử lý chất lỏng, cấp khí nén hoặc dầu. Khả năng làm kín tốt và độ bền cao giúp van hoạt động ổn định trong môi trường làm việc khắc nghiệt.

• Trong hệ thống HVAC (sưởi, thông gió và điều hòa không khí)

Van giúp kiểm soát hướng lưu thông của nước hoặc môi chất làm lạnh trong các mạch tuần hoàn, ngăn dòng chảy ngược gây ảnh hưởng đến hiệu suất thiết bị và tiêu tốn năng lượng.

• Trong trạm bơm và công trình thủy lợi

Van 1 chiều cối được lắp tại cửa xả hoặc các điểm kết nối để ngăn dòng nước quay ngược về máy bơm hoặc làm tràn hệ thống. Điều này rất quan trọng trong việc duy trì an toàn vận hành và tránh thiệt hại cho hạ tầng.

Cách lựa chọn van 1 chiều cối phù hợp

Việc chọn đúng van 1 chiều cối không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Mỗi ứng dụng sẽ có những yêu cầu riêng về kích thước, vật liệu và cơ chế hoạt động, vì vậy người dùng cần nắm rõ các tiêu chí lựa chọn để đảm bảo van đáp ứng tốt nhất nhu cầu thực tế.

• Xác định kích thước và áp suất làm việc

Trước tiên, cần biết rõ đường kính ống (DN) và áp suất tối đa của hệ thống. Van phải có kích thước tương ứng với đường ống và khả năng chịu áp suất lớn hơn hoặc bằng áp suất làm việc để đảm bảo an toàn và hiệu quả.

• Lựa chọn vật liệu phù hợp với môi trường

Mỗi loại lưu chất và điều kiện làm việc yêu cầu vật liệu khác nhau. Với nước sạch, có thể chọn gang cầu hoặc đồng; môi trường ăn mòn hoặc chứa hóa chất nhẹ nên dùng inox hoặc nhựa kỹ thuật; môi trường nhiệt độ cao cần vật liệu chịu nhiệt tốt như thép carbon hoặc inox 316.

• Chọn kiểu kết nối

Tùy hệ thống mà chọn kiểu kết nối ren, mặt bích hoặc hàn. Đối với đường ống lớn và áp suất cao, kết nối mặt bích là lựa chọn an toàn và bền vững.

• Xem xét cơ chế đóng của van

Một số van 1 chiều cối sử dụng trọng lực để đóng, số khác dùng lò xo để đóng nhanh hơn. Nếu hệ thống dễ xảy ra hiện tượng nước va (water hammer), nên chọn loại có lò xo để tăng tốc độ đóng và bảo vệ đường ống.

• Kiểm tra tiêu chuẩn sản xuất và chứng chỉ

Ưu tiên các sản phẩm đáp ứng tiêu chuẩn quốc tế như ANSI, JIS, DIN, ISO và có chứng nhận chất lượng. Điều này giúp đảm bảo tính đồng bộ khi thay thế hoặc nâng cấp hệ thống.

• Chọn nhà cung cấp uy tín

Mua từ những thương hiệu hoặc nhà phân phối có kinh nghiệm, chính sách bảo hành rõ ràng và dịch vụ hỗ trợ kỹ thuật tốt. Điều này giúp bạn yên tâm hơn khi vận hành lâu dài.

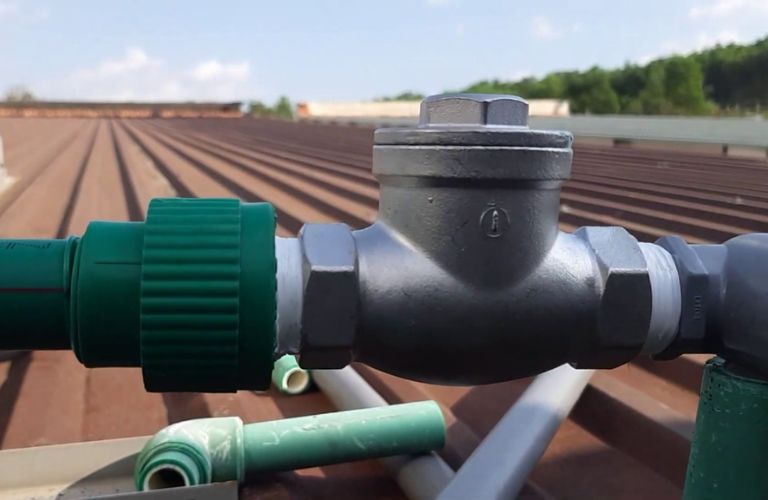

Hướng dẫn lắp đặt và bảo dưỡng van 1 chiều cối

Dưới đây là các hướng dẫn chi tiết giúp bạn nắm rõ nguyên lý cũng như cách lắp đặt và bảo dưỡng sản phẩm.

Nguyên tắc lắp đặt

Khi lắp đặt van 1 chiều cối, cần đảm bảo hướng mũi tên trên thân van trùng với chiều dòng chảy trong hệ thống. Van nên được lắp ở vị trí thẳng đứng hoặc nằm ngang tùy theo khuyến cáo của nhà sản xuất, nhưng vẫn phải đảm bảo đĩa van đóng mở tự do. Tránh lắp van quá gần các khúc cua, bơm hoặc van khác để hạn chế hiện tượng rung và va đập thủy lực (water hammer).

Quy trình lắp đặt cơ bản

• Bước 1: Làm sạch đường ống và bề mặt kết nối để loại bỏ bụi bẩn, cặn hoặc dị vật.
• Bước 2: Đặt gioăng làm kín đúng vị trí nếu dùng kết nối mặt bích.
• Bước 3: Lắp van vào đúng chiều và vị trí đã xác định.
• Bước 4: Xiết bu lông hoặc ren đều tay, đảm bảo lực siết đồng đều để tránh cong vênh thân van.
• Bước 5: Kiểm tra lại độ kín và vận hành thử trước khi đưa vào sử dụng chính thức.

Bảo dưỡng định kỳ

Để van 1 chiều cối hoạt động bền bỉ, cần kiểm tra và bảo dưỡng theo lịch định kỳ. Công việc bao gồm:

• Kiểm tra tình trạng gioăng làm kín, thay thế khi bị mòn hoặc rách.
• Làm sạch đĩa van và bề mặt tiếp xúc để đảm bảo đóng kín hoàn toàn.
• Kiểm tra lò xo (nếu có) để phát hiện mất đàn hồi hoặc gãy.
• Đảm bảo không có cặn bẩn hoặc dị vật kẹt trong van gây cản trở đóng mở.

Lưu ý an toàn

Trước khi tháo lắp hoặc bảo dưỡng, cần xả hết áp lực trong hệ thống và tuân thủ quy trình an toàn lao động. Sử dụng thiết bị bảo hộ cá nhân như găng tay, kính bảo hộ và giày an toàn để tránh tai nạn.

Van 1 chiều cối là giải pháp hiệu quả để kiểm soát hướng dòng chảy, bảo vệ thiết bị và duy trì hiệu suất ổn định cho hệ thống. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và cách lựa chọn sẽ giúp bạn áp dụng loại van này một cách tối ưu, đảm bảo an toàn và độ bền lâu dài.
