Van tay gạt thủy lực là một thiết bị quan trọng trong các hệ thống thủy lực, giúp điều khiển dòng chảy của chất lỏng và tối ưu hóa hiệu suất hoạt động của các máy móc công nghiệp. Với khả năng thay đổi hướng dòng chảy và duy trì áp suất ổn định, thiết bị này được ứng dụng rộng rãi trong nhiều ngành nghề, từ cơ khí chế tạo đến xây dựng, ô tô và công nghiệp nặng.

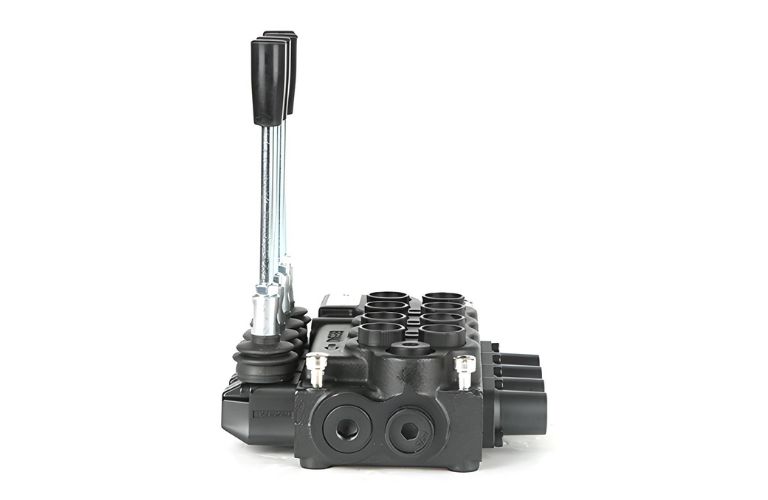

Van tay gạt thủy lực là gì?

Van tay gạt thủy lực là một loại van cơ khí được sử dụng trong các hệ thống thủy lực để điều khiển dòng chảy của chất lỏng thủy lực, từ đó điều khiển các chuyển động của máy móc và thiết bị. Van này hoạt động thông qua cơ chế gạt tay, cho phép người vận hành dễ dàng thay đổi hướng dòng chảy, tắt/mở dòng chảy hoặc điều chỉnh áp suất trong hệ thống.

Cấu tạo cơ bản của van tay gạt thủy lực gồm một cần gạt (hay tay gạt), một thân van và các bộ phận điều khiển bên trong như lò xo, con dấu và cơ cấu chuyển động. Khi người sử dụng kéo hoặc đẩy cần gạt, các bộ phận bên trong van sẽ thay đổi vị trí, điều khiển dòng chảy của chất lỏng, từ đó thay đổi hướng di chuyển của các cơ cấu thủy lực như xi lanh hoặc động cơ.

Chức năng chính của van tay gạt thủy lực:

• Điều khiển dòng chảy: Van tay gạt cho phép điều chỉnh hoặc thay đổi hướng dòng chảy của chất lỏng thủy lực.
• Kiểm soát áp suất: Một số van tay gạt có chức năng duy trì hoặc giảm áp suất trong hệ thống thủy lực, giúp bảo vệ các thiết bị khỏi hư hỏng do áp suất quá cao.
• Điều khiển chuyển động: Van tay gạt giúp điều khiển các chuyển động của các bộ phận như cẩu, máy đào, xe nâng hoặc các máy móc công nghiệp.

Van tay gạt thủy lực rất quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả của các hệ thống thủy lực, đặc biệt trong các ứng dụng yêu cầu điều khiển chính xác và linh hoạt.

Cấu tạo của van tay gạt thủy lực

Cấu tạo của van tay gạt thủy lực khá đơn giản nhưng rất hiệu quả trong việc điều khiển dòng chảy của chất lỏng thủy lực trong hệ thống. Một van tay gạt thủy lực cơ bản gồm các bộ phận chính sau:

1. Thân van

Thân van là phần vỏ ngoài của van tay gạt thủy lực, đóng vai trò quan trọng trong việc bảo vệ và chứa đựng các bộ phận bên trong van. Bộ phận này thường được chế tạo từ các vật liệu có độ bền cao như thép không gỉ, gang, hoặc nhôm để chịu được áp suất lớn và điều kiện làm việc khắc nghiệt trong các hệ thống thủy lực.

Chức năng chính của thân van là cung cấp một không gian kín để chứa các bộ phận chuyển động như piston, chốt điều khiển và các cơ cấu khác. Đồng thời, thân van cũng có các cổng vào và ra (inlet và outlet ports), nơi chất lỏng thủy lực đi vào và ra khỏi van để điều khiển dòng chảy trong hệ thống.

Thân van được thiết kế sao cho có độ kín khít cao, giúp ngăn chặn sự rò rỉ chất lỏng và đảm bảo hệ thống hoạt động hiệu quả. Bên cạnh đó, các lỗ và khe trong thân van được bố trí một cách hợp lý để điều khiển dòng chảy và đáp ứng các yêu cầu kỹ thuật của hệ thống thủy lực.

2. Cần gạt (hay tay gạt)

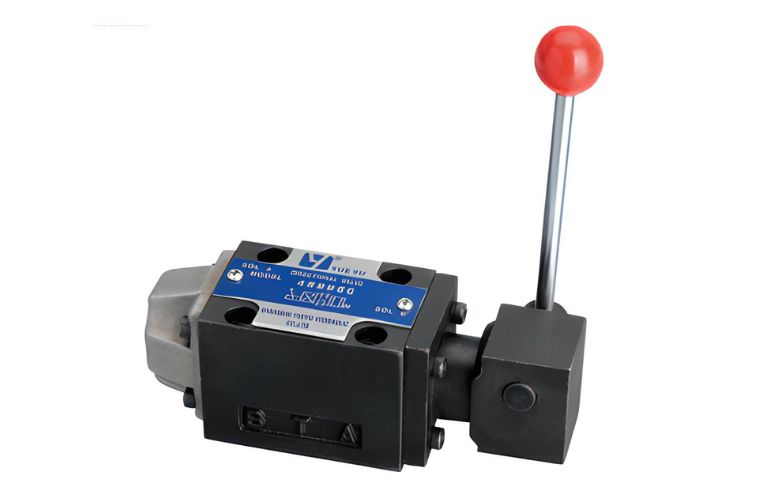

Cần gạt (hay tay gạt) là bộ phận điều khiển chính trong van tay gạt thủy lực, giúp người vận hành điều chỉnh dòng chảy của chất lỏng thủy lực trong hệ thống. Khi cần gạt được kéo hoặc đẩy, nó sẽ tác động trực tiếp đến cơ cấu bên trong van (thường là piston hoặc chốt điều khiển), thay đổi vị trí của các cửa van để mở hoặc đóng dòng chảy, từ đó kiểm soát các chuyển động của hệ thống thủy lực.

Cần gạt được thiết kế đơn giản nhưng chắc chắn, thường làm từ vật liệu bền như thép hoặc hợp kim nhôm để đảm bảo độ bền cao trong môi trường làm việc khắc nghiệt. Các vị trí của cần gạt được định rõ, giúp người sử dụng dễ dàng điều chỉnh và duy trì sự vận hành ổn định của hệ thống thủy lực. Cấu trúc dễ thao tác này giúp quá trình điều khiển trở nên linh hoạt và chính xác.

3. Piston hoặc chốt điều khiển

Piston hoặc chốt điều khiển là bộ phận chuyển động trong van, điều chỉnh dòng chảy thủy lực. Khi cần gạt được kéo hoặc đẩy, piston hoặc chốt sẽ di chuyển, thay đổi vị trí của các cửa van, cho phép hoặc ngừng dòng chảy qua các kênh khác nhau. Piston có thể có nhiều vị trí khác nhau, tương ứng với các chức năng của van như đóng, mở, hoặc thay đổi hướng dòng chảy.

4. Lò xo

Lò xo là bộ phận giúp giữ cho piston hoặc chốt điều khiển về vị trí ban đầu khi không có tác động từ bên ngoài. Nó cũng giúp duy trì các trạng thái cố định của van khi cần gạt không bị thao tác. Ngoài ra, lò xo còn có tác dụng tạo lực đàn hồi giúp van hoạt động ổn định hơn, đặc biệt là trong các hệ thống có tần suất vận hành cao.

5. Các cổng vào và cổng ra

Cổng vào và cổng ra là nơi chất lỏng thủy lực đi vào và ra khỏi van. Cổng vào kết nối với nguồn chất lỏng (thường là bơm thủy lực), và cổng ra kết nối với các thiết bị hoặc cơ cấu cần điều khiển trong hệ thống. Van tay gạt có thể có nhiều cổng vào và cổng ra, tùy thuộc vào loại van (ví dụ, van 2 chiều, 3 chiều, 4 chiều).

6. Con dấu (Seals)

Con dấu là các bộ phận cao su hoặc nhựa được lắp đặt trong các vị trí tiếp xúc giữa các bộ phận chuyển động của van, như piston và thân van. Chúng có nhiệm vụ ngăn chặn sự rò rỉ chất lỏng thủy lực ra ngoài, đồng thời duy trì áp suất và hiệu suất làm việc của van. Con dấu phải có độ bền cao để chịu được áp suất lớn và các điều kiện làm việc khắc nghiệt.

7. Cơ cấu khóa (Locking Mechanism)

Một số loại van tay gạt có cơ cấu khóa, giúp giữ van ở một vị trí cố định khi cần thiết. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu van phải được cố định và không thay đổi vị trí khi không có tác động từ người vận hành.

8. Van an toàn (Safety Valve) (Nếu có)

Một số van tay gạt có tích hợp van an toàn, giúp bảo vệ hệ thống khỏi việc vượt quá áp suất cho phép. Khi áp suất trong hệ thống vượt mức an toàn, van an toàn sẽ tự động mở, giúp giảm áp suất và bảo vệ thiết bị khỏi hư hỏng.

Nguyên lý hoạt động của van tay gạt thủy lực

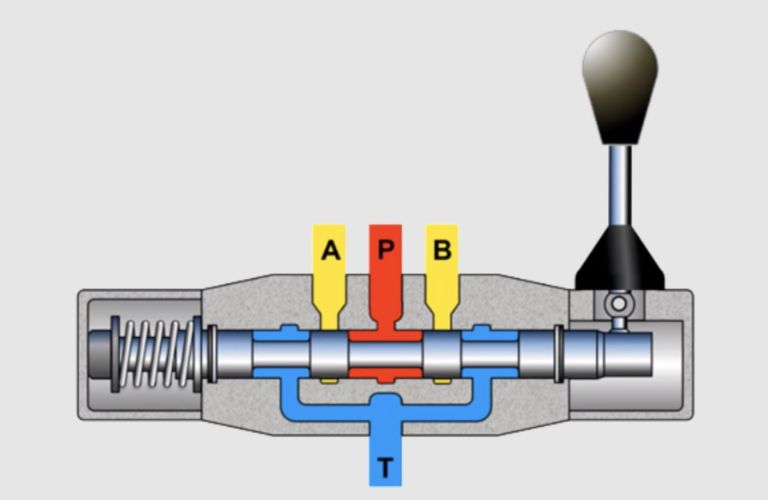

Van tay gạt thủy lực hoạt động dựa trên cơ chế điều khiển dòng chảy chất lỏng thủy lực bằng cách sử dụng một cần gạt (hay tay gạt) để thay đổi các vị trí trong van. Cần gạt được vận hành thủ công để di chuyển các bộ phận bên trong van, từ đó kiểm soát dòng chảy của chất lỏng qua các cổng vào và cổng ra.

Khi người vận hành kéo hoặc đẩy cần gạt, nó tác động lên piston hoặc chốt điều khiển bên trong van. Các bộ phận này di chuyển để thay đổi vị trí của các cửa van, cho phép chất lỏng đi qua hoặc dừng lại tại các kênh thủy lực khác nhau. Van tay gạt có thể có nhiều vị trí, mỗi vị trí sẽ điều khiển một chức năng khác nhau, chẳng hạn như thay đổi hướng dòng chảy, mở hoặc đóng dòng chảy, hoặc duy trì áp suất trong hệ thống.

Với các hệ thống thủy lực phức tạp, van tay gạt có thể được thiết kế với nhiều chiều (như van 3 chiều hoặc 4 chiều), giúp điều khiển dòng chảy qua nhiều kênh khác nhau, từ đó kiểm soát chuyển động của các bộ phận thủy lực như xi lanh hoặc động cơ. Khi cần gạt được điều chỉnh, nó sẽ kích hoạt các bộ phận bên trong van để thay đổi hướng dòng chảy chất lỏng, phục vụ cho các yêu cầu vận hành cụ thể trong hệ thống.

Các loại van tay gạt thủy lực phổ biến

Van tay gạt thủy lực hiện nay có nhiều loại khác nhau, mỗi loại được thiết kế để phục vụ những mục đích và ứng dụng cụ thể trong các hệ thống thủy lực. Tùy thuộc vào yêu cầu về điều khiển dòng chảy và hướng di chuyển của các thiết bị, người sử dụng có thể lựa chọn các loại van tay gạt phù hợp. Dưới đây là một số loại van tay gạt phổ biến và các ứng dụng đặc trưng của chúng trong ngành công nghiệp.

1. Van tay gạt 2 chiều

Van tay gạt 2 chiều là loại van cơ bản và phổ biến nhất trong các hệ thống thủy lực. Với thiết kế đơn giản, van này có hai vị trí điều khiển chính: một vị trí cho phép dòng chảy đi qua và một vị trí để ngừng dòng chảy. Khi người vận hành thay đổi vị trí của cần gạt, van sẽ mở hoặc đóng dòng chất lỏng, điều chỉnh việc lưu thông qua hệ thống.

Ứng dụng: Van tay gạt 2 chiều thường được sử dụng trong các ứng dụng yêu cầu điều khiển dòng chảy theo một hướng nhất định, chẳng hạn như trong các máy móc cơ khí nhỏ, máy nén, và các thiết bị thủy lực có yêu cầu di chuyển đơn giản. Loại van này cung cấp giải pháp hiệu quả, dễ dàng và tiết kiệm cho các hệ thống thủy lực ít phức tạp, giúp điều khiển dòng chảy một cách chính xác và nhanh chóng.

2. Van tay gạt 3 chiều

Van tay gạt 3 chiều có thiết kế linh hoạt hơn so với loại 2 chiều, cho phép điều khiển dòng chảy qua ba vị trí khác nhau. Với ba cổng kết nối, van này có thể thay đổi hướng dòng chảy của chất lỏng, giúp điều khiển các chuyển động phức tạp trong hệ thống thủy lực. Tùy vào vị trí của cần gạt, van có thể chuyển dòng chảy qua cổng ra khác nhau, mang lại khả năng điều khiển đa dạng hơn.

Ứng dụng: Van tay gạt 3 chiều thường được sử dụng trong các hệ thống yêu cầu điều khiển dòng chảy linh hoạt, như trong các máy nâng, xe nâng, và các thiết bị thủy lực cần thay đổi hướng di chuyển (lên, xuống, trái, phải). Loại van này đặc biệt hiệu quả trong các ứng dụng yêu cầu điều khiển nhiều hướng chuyển động hoặc thay đổi hướng nhanh chóng trong các máy móc công nghiệp và xây dựng.

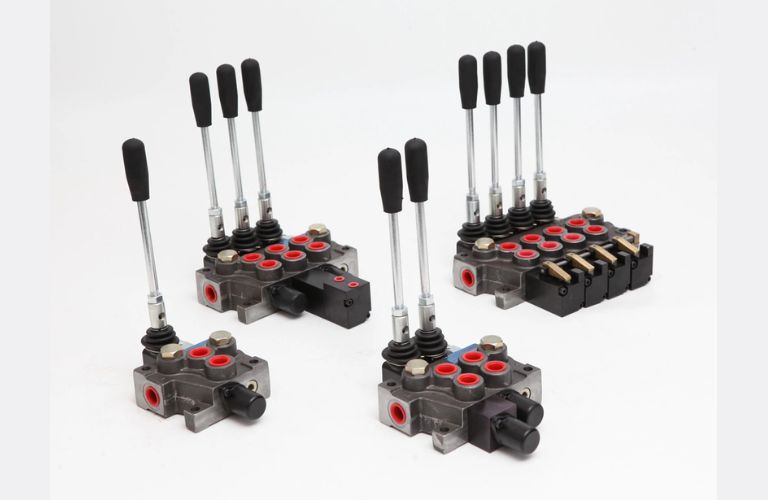

3. Van tay gạt 4 chiều

Van tay gạt 4 chiều là loại van thủy lực có khả năng điều khiển dòng chảy qua bốn vị trí khác nhau, cho phép điều chỉnh linh hoạt hơn so với van 2 chiều và 3 chiều. Với bốn cổng kết nối, loại van này có thể điều khiển dòng chất lỏng qua nhiều hướng khác nhau, giúp kiểm soát các chuyển động phức tạp trong hệ thống thủy lực. Người vận hành có thể thay đổi vị trí của cần gạt để chuyển đổi giữa các chế độ hoạt động, đáp ứng yêu cầu của hệ thống.

Ứng dụng: Van tay gạt 4 chiều thường được sử dụng trong các ứng dụng đòi hỏi điều khiển nhiều chức năng hoặc nhiều cơ cấu cùng một lúc, như trong các máy ép, máy uốn, xe cẩu, hoặc các thiết bị công nghiệp yêu cầu sự thay đổi hướng dòng chảy linh hoạt. Loại van này mang lại hiệu quả cao trong các hệ thống thủy lực phức tạp, nơi cần sự điều khiển chính xác và đồng thời nhiều chuyển động.

4. Van tay gạt có chức năng an toàn

Van tay gạt có chức năng an toàn được trang bị các cơ chế bảo vệ giúp ngăn ngừa sự cố trong hệ thống thủy lực, đặc biệt là khi áp suất vượt quá giới hạn an toàn. Các van này thường được thiết kế với chức năng tự động giảm áp hoặc ngừng dòng chảy khi áp suất trong hệ thống quá cao, giúp bảo vệ các thiết bị và máy móc khỏi hư hỏng do quá tải.

Ứng dụng: Van tay gạt có chức năng an toàn rất quan trọng trong các hệ thống thủy lực yêu cầu bảo vệ đặc biệt, như trong các máy móc công nghiệp lớn, hệ thống nâng hạ, và các thiết bị yêu cầu sự ổn định cao. Chúng giúp đảm bảo an toàn cho người vận hành và thiết bị, ngăn ngừa tình trạng quá áp và sự cố hệ thống, đặc biệt trong các ứng dụng có tải trọng nặng hoặc môi trường làm việc khắc nghiệt.

Ưu điểm và nhược điểm của van tay gạt thủy lực

Van tay gạt thủy lực là một thiết bị quan trọng trong các hệ thống thủy lực, với nhiều ưu điểm nổi bật, giúp tối ưu hóa hiệu suất và giảm chi phí cho các ứng dụng đơn giản. Tuy nhiên, cũng như bất kỳ thiết bị nào, van tay gạt thủy lực cũng có những hạn chế cần được cân nhắc khi lựa chọn cho các hệ thống phức tạp. Dưới đây là những ưu điểm và nhược điểm của van tay gạt thủy lực để bạn có cái nhìn tổng quan hơn về thiết bị này.

Ưu điểm

• Đơn giản và dễ sử dụng: Van tay gạt thủy lực có thiết kế đơn giản, dễ vận hành. Người sử dụng chỉ cần thao tác kéo hoặc đẩy cần gạt để thay đổi hướng dòng chảy hoặc dừng dòng chảy trong hệ thống, giúp điều khiển trở nên thuận tiện và nhanh chóng.
• Chi phí thấp: Với cấu tạo đơn giản, van tay gạt thủy lực có giá thành phải chăng hơn so với các loại van điều khiển điện tử hoặc tự động. Điều này làm cho nó trở thành sự lựa chọn lý tưởng cho những ứng dụng không đòi hỏi quá nhiều tính năng phức tạp.

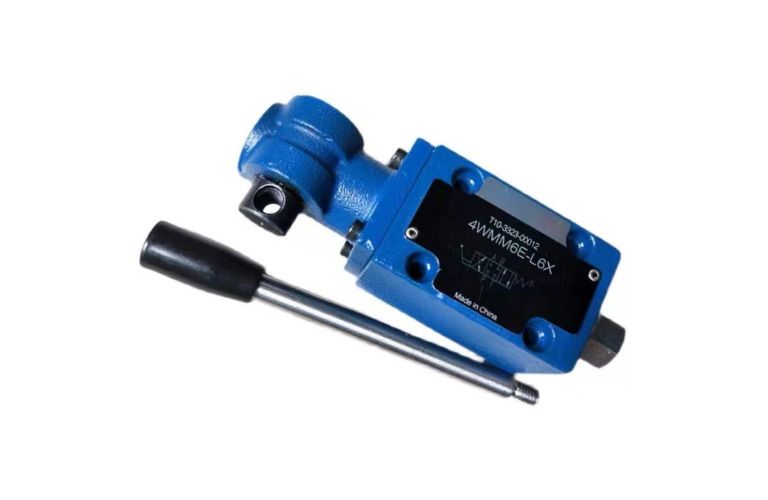

• Độ bền cao: Van tay gạt được chế tạo từ các vật liệu bền bỉ như thép hoặc hợp kim nhôm, giúp nó hoạt động ổn định trong môi trường làm việc có áp suất và nhiệt độ cao, kéo dài tuổi thọ của hệ thống thủy lực.
• Điều khiển chính xác: Với cơ chế vận hành trực tiếp bằng tay, van tay gạt giúp người vận hành dễ dàng điều chỉnh dòng chảy thủy lực một cách chính xác, đáp ứng tốt các yêu cầu chuyển động trong các hệ thống thủy lực.
• Linh hoạt trong ứng dụng: Van tay gạt có thể được thiết kế với nhiều chiều (2 chiều, 3 chiều, 4 chiều), phù hợp với nhiều ứng dụng khác nhau trong các ngành công nghiệp như cơ khí, xây dựng và ô tô.

Nhược điểm

• Yêu cầu vận hành thủ công: Van tay gạt cần phải được điều khiển thủ công, điều này có thể gây bất tiện trong các ứng dụng yêu cầu điều khiển tự động hoặc từ xa. Đặc biệt, trong các hệ thống tự động hóa cao, van tay gạt không thể đáp ứng yêu cầu về tốc độ và độ chính xác.
• Khó kiểm soát chính xác ở tốc độ cao: Việc điều khiển thủ công có thể không đạt được độ chính xác cần thiết trong các hệ thống thủy lực yêu cầu tốc độ và sự chính xác cao, chẳng hạn như trong các dây chuyền sản xuất tự động hoặc các ứng dụng phức tạp.
• Hạn chế trong hệ thống phức tạp: Với các hệ thống thủy lực yêu cầu điều khiển nhiều cơ cấu hoặc hướng di chuyển đồng thời, van tay gạt có thể gặp khó khăn trong việc đáp ứng yêu cầu, làm giảm hiệu suất và sự linh hoạt của hệ thống.
• Không có chức năng kiểm soát áp suất: Một số loại van tay gạt không được trang bị chức năng kiểm soát áp suất, điều này có thể dẫn đến rủi ro quá áp trong hệ thống, gây hư hỏng cho thiết bị hoặc các bộ phận trong hệ thống.
• Cần bảo trì định kỳ: Mặc dù van tay gạt có độ bền cao, nhưng các bộ phận như con dấu, lò xo và các cơ cấu chuyển động có thể bị mài mòn theo thời gian nếu không được bảo dưỡng định kỳ. Điều này có thể ảnh hưởng đến hiệu suất và độ tin cậy của hệ thống.

Ứng dụng thực tế của van tay gạt thủy lực

Van tay gạt thủy lực được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển dòng chảy thủy lực một cách chính xác và linh hoạt. Dưới đây là một số ứng dụng phổ biến:

• Ngành cơ khí chế tạo: Van tay gạt giúp điều khiển các máy móc như máy ép, máy tiện, máy phay, và các thiết bị gia công cơ khí khác. Van điều khiển các chuyển động thủy lực trong quá trình gia công, đảm bảo các chuyển động chính xác của các cơ cấu như bàn làm việc hoặc trục quay.
• Ngành xây dựng: Trong các máy móc xây dựng như máy cẩu, máy đào, xe nâng, van tay gạt điều khiển các chức năng nâng hạ, xoay, hoặc di chuyển các bộ phận máy móc. Loại van này giúp thay đổi hướng và tốc độ của chuyển động, mang lại sự linh hoạt và hiệu quả cho công việc.
• Ngành ô tô: Van tay gạt thủy lực được sử dụng trong hệ thống lái trợ lực và phanh thủy lực của ô tô. Van giúp điều chỉnh lực trợ lực lái, cải thiện khả năng điều khiển xe, đồng thời kiểm soát áp suất trong hệ thống phanh để đảm bảo an toàn.
• Hệ thống công nghiệp: Trong các máy nén, máy ép, máy đúc, van tay gạt giúp điều khiển áp suất và lưu lượng chất lỏng thủy lực. Điều này giúp duy trì hiệu suất hoạt động ổn định và đảm bảo sự chính xác trong các quy trình công nghiệp.
• Ngành nông nghiệp: Van tay gạt được sử dụng trong các thiết bị nông nghiệp như máy kéo, máy cày và hệ thống tưới tiêu. Chúng điều khiển các chuyển động thủy lực của các bộ phận máy, như nâng hạ các phụ kiện hoặc thay đổi góc độ làm việc.

Cách chọn van tay gạt thủy lực phù hợp

Khi chọn van tay gạt thủy lực cho hệ thống của mình, có một số yếu tố quan trọng cần xem xét để đảm bảo van hoạt động hiệu quả và phù hợp với yêu cầu kỹ thuật. Dưới đây là các bước cần thiết giúp bạn lựa chọn van tay gạt thủy lực phù hợp:

• Xác định yêu cầu hệ thống

Trước tiên, bạn cần xác định rõ chức năng của hệ thống thủy lực mà van sẽ được lắp đặt, chẳng hạn như điều khiển dòng chảy, thay đổi hướng dòng chất lỏng hay điều chỉnh tốc độ và áp suất. Nếu hệ thống yêu cầu thay đổi hướng dòng chảy, van 3 chiều hoặc 4 chiều sẽ phù hợp hơn.

• Kiểm tra áp suất và lưu lượng của hệ thống

Van phải có khả năng chịu được áp suất tối đa của hệ thống mà không bị hư hỏng. Ngoài ra, bạn cũng cần tính đến lưu lượng chất lỏng qua van để đảm bảo van có thể xử lý lưu lượng của hệ thống một cách hiệu quả, tránh tình trạng tắc nghẽn hoặc mất hiệu suất.

• Lựa chọn số chiều của van

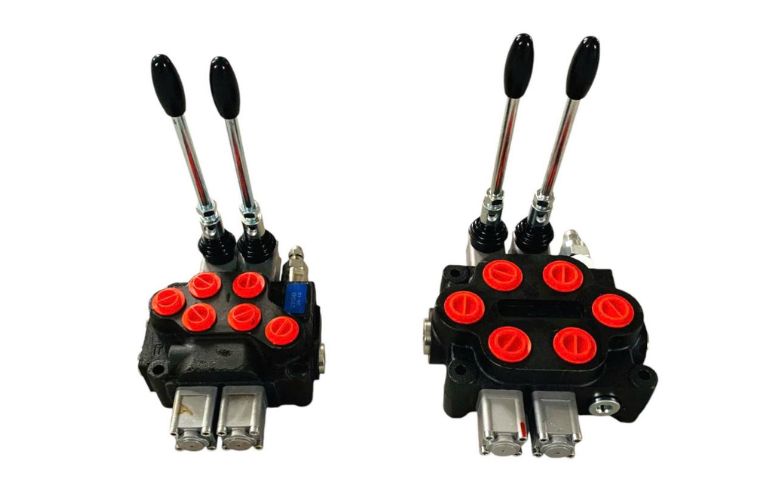

Van tay gạt thủy lực có nhiều loại, phổ biến nhất là van 2 chiều, 3 chiều và 4 chiều. Tùy thuộc vào nhu cầu của hệ thống, bạn có thể chọn loại van phù hợp:

• • Van 2 chiều: Điều khiển đơn giản, chỉ có hai trạng thái: mở hoặc đóng dòng chảy.
  • Van 3 chiều: Thường dùng trong các ứng dụng cần thay đổi hướng dòng chảy hoặc phân chia dòng chất lỏng.
  • Van 4 chiều: Sử dụng cho các hệ thống phức tạp hơn, giúp điều khiển nhiều chuyển động đồng thời.

• Kiểm tra kích cỡ và kết nối van

Kích thước cổng kết nối và kiểu kết nối của van phải phù hợp với các ống dẫn và thiết bị trong hệ thống của bạn. Nếu kết nối không khớp, có thể gây rò rỉ hoặc làm giảm hiệu quả hoạt động của hệ thống.

• Chất liệu và khả năng chịu môi trường

Van tay gạt cần được làm từ vật liệu phù hợp để chịu được áp lực và môi trường làm việc, chẳng hạn như thép không gỉ hoặc hợp kim nhôm. Nếu hệ thống hoạt động trong môi trường có nhiệt độ cao, chất liệu của van cần có khả năng chống chịu nhiệt tốt.

• Tính toán độ bền và yêu cầu bảo trì

Đảm bảo rằng van tay gạt có độ bền cao và dễ dàng bảo trì. Hệ thống thủy lực cần hoạt động ổn định trong thời gian dài mà không gặp phải các sự cố hư hỏng. Các bộ phận như con dấu, lò xo và các cơ cấu chuyển động phải có chất lượng cao để giảm thiểu sự cố trong quá trình vận hành.

• Chọn nhà cung cấp uy tín

Cuối cùng, lựa chọn van từ các nhà sản xuất hoặc nhà cung cấp uy tín sẽ giúp bạn đảm bảo chất lượng và độ tin cậy của van tay gạt thủy lực. Các nhà cung cấp đáng tin cậy thường cung cấp thông số kỹ thuật rõ ràng, có bảo hành và hỗ trợ kỹ thuật khi cần thiết.

Van tay gạt thủy lực là một thiết bị quan trọng trong các hệ thống thủy lực, giúp điều khiển dòng chảy và tối ưu hóa hiệu suất của máy móc. Việc chọn đúng loại van phù hợp với yêu cầu về áp suất, lưu lượng và chức năng sẽ giúp hệ thống vận hành ổn định, hiệu quả và bền bỉ. Hy vọng bài viết này đã cung cấp thông tin hữu ích để bạn có thể lựa chọn van tay gạt thủy lực phù hợp cho các ứng dụng của mình.
