Van điện từ hơi nóng là thiết bị quan trọng trong các hệ thống sử dụng hơi nước và môi trường nhiệt độ cao, giúp kiểm soát dòng chảy một cách tự động, chính xác và an toàn. Với khả năng đóng mở nhanh bằng tín hiệu điện, van điện từ hơi nóng ngày càng được ứng dụng rộng rãi trong lò hơi, ngành công nghiệp thực phẩm, dệt may và nhiều lĩnh vực sản xuất khác.

Van điện từ hơi nóng là gì?

Van điện từ hơi nóng là thiết bị điều khiển tự động dùng để đóng/mở hoặc kiểm soát dòng hơi nóng (hơi nước, hơi nhiệt) trong các hệ thống công nghiệp bằng tín hiệu điện. Van hoạt động dựa trên nguyên lý điện từ, khi được cấp điện, cuộn coil sinh ra từ trường làm thay đổi trạng thái đóng hoặc mở của van.

Khác với các loại van điện từ thông thường, van điện từ hơi nóng được thiết kế chuyên biệt để chịu được nhiệt độ và áp suất cao, thường sử dụng vật liệu như inox, đồng hoặc gang, kết hợp với gioăng, màng van chịu nhiệt. Nhờ đó, thiết bị đảm bảo vận hành ổn định, an toàn trong các hệ thống lò hơi, sấy, trao đổi nhiệt và dây chuyền sản xuất công nghiệp.

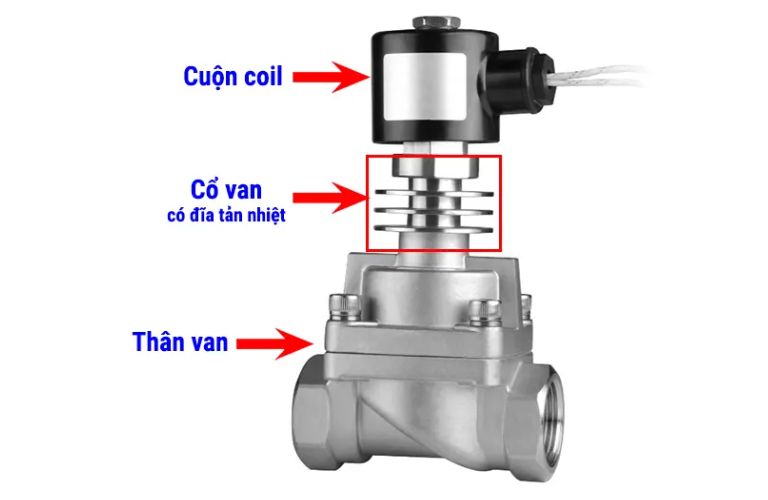

Cấu tạo của van điện từ hơi nóng

Van điện từ hơi nóng được thiết kế với cấu tạo chuyên biệt để làm việc ổn định trong môi trường nhiệt độ cao, áp suất lớn và hơi nước bão hòa. Mỗi bộ phận trong van đều đảm nhận một chức năng riêng, phối hợp chặt chẽ để đảm bảo khả năng đóng/mở nhanh, kín và an toàn. Cấu tạo chi tiết của van điện từ hơi nóng gồm các bộ phận sau:

1. Thân van

Thân van là bộ phận đóng vai trò khung chịu lực chính của van điện từ hơi nóng, quyết định trực tiếp đến khả năng làm việc ổn định của van trong môi trường nhiệt độ cao và áp suất lớn.

• Thân van thường được chế tạo từ các vật liệu có độ bền cơ học và khả năng chịu nhiệt tốt như đồng, inox (SUS 304, SUS 316) hoặc gang. Những vật liệu này giúp van chống ăn mòn, hạn chế biến dạng khi tiếp xúc liên tục với hơi nóng.
• Kết cấu thân van được thiết kế dày, chắc chắn, các bề mặt tiếp xúc được gia công chính xác nhằm đảm bảo độ kín tuyệt đối và giảm thiểu rò rỉ hơi trong quá trình vận hành.
• Bên trong thân van là khoang dẫn dòng hơi, được tối ưu để dòng hơi lưu thông ổn định, hạn chế tổn thất áp suất và nâng cao hiệu suất hệ thống.
• Các cổng kết nối của thân van thường là kiểu ren hoặc mặt bích, phù hợp với nhiều tiêu chuẩn đường ống hơi công nghiệp, giúp việc lắp đặt và bảo trì trở nên thuận tiện hơn.

Nhờ thiết kế và vật liệu chuyên dụng, thân van giúp van điện từ hơi nóng vận hành bền bỉ, an toàn và đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống lò hơi, sấy và trao đổi nhiệt.

2. Cuộn coil điện từ (cuộn dây từ)

Cuộn coil điện từ là bộ phận tạo ra lực điều khiển chính của van điện từ hơi nóng, có nhiệm vụ chuyển đổi tín hiệu điện thành lực từ để thực hiện quá trình đóng hoặc mở van. Nó được cấu tạo từ dây đồng quấn nhiều vòng, bên ngoài được bọc lớp cách điện và cách nhiệt chuyên dụng, giúp coil hoạt động ổn định trong môi trường có nhiệt độ cao và độ ẩm lớn từ hơi nước.

Khi được cấp điện, cuộn coil sinh ra từ trường, lực hút này tác động lên trục van hoặc piston, làm thay đổi trạng thái đóng/mở của van điện từ hơi nóng. Các mức điện áp sử dụng phổ biến cho bộ phận này gồm 220V AC, 110V AC và 24V DC, phù hợp với nhiều hệ thống điều khiển tự động trong công nghiệp.

Đối với van điện từ hơi nóng, cuộn coil thường được thiết kế với khả năng chịu nhiệt cao, hạn chế hiện tượng cháy coil khi làm việc lâu dài gần nguồn hơi nóng, đồng thời có khả năng chống ẩm, chống rung tốt. Nhiều loại coil còn có thiết kế dạng rời, giúp việc tháo lắp, thay thế và bảo trì trở nên dễ dàng, tiết kiệm chi phí vận hành.

Nhờ cuộn coil điện từ hoạt động ổn định và bền bỉ, van điện từ hơi nóng có thể đóng/mở nhanh, chính xác, đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống hơi công nghiệp.

3. Trục van / piston hoặc màng van

Trục van, piston hoặc màng van là bộ phận trực tiếp tham gia vào quá trình đóng và mở dòng hơi trong van điện từ hơi nóng. Khi cuộn coil được cấp điện, lực từ sinh ra sẽ tác động lên trục van hoặc piston, kéo bộ phận này dịch chuyển khỏi vị trí đóng, cho phép hơi nóng đi qua thân van. Khi ngắt điện, trục van hoặc piston sẽ quay trở lại vị trí ban đầu nhờ lực của lò xo hồi, giúp van đóng kín và ngăn dòng hơi.

Do làm việc trong môi trường nhiệt độ cao, các bộ phận này thường được chế tạo từ inox hoặc kim loại chịu nhiệt, kết hợp với màng van và gioăng làm kín bằng vật liệu chịu nhiệt như PTFE hoặc Viton. Thiết kế chính xác của trục van và piston giúp đảm bảo độ kín cao, hạn chế rò rỉ hơi, đồng thời tăng tuổi thọ và độ ổn định cho van điện từ hơi nóng trong quá trình vận hành liên tục.

4. Lò xo hồi

Lò xo hồi là bộ phận giữ vai trò quan trọng trong việc đảm bảo trạng thái an toàn và ổn định cho van điện từ hơi nóng trong suốt quá trình vận hành. Bộ phận này có nhiệm vụ đưa trục van hoặc piston trở về vị trí ban đầu khi cuộn coil ngừng cấp điện, từ đó giúp van đóng kín dòng hơi một cách nhanh chóng và chính xác.

Lò xo hồi thường được chế tạo từ thép chịu nhiệt, có độ đàn hồi cao, giúp duy trì lực hồi ổn định ngay cả khi làm việc trong môi trường nhiệt độ và áp suất lớn. Nhờ lò xo hồi, van điện từ hơi nóng có thể hoạt động tin cậy, hạn chế rò rỉ hơi và đảm bảo an toàn cho hệ thống trong trường hợp mất điện hoặc xảy ra sự cố.

5. Gioăng làm kín và vật liệu chịu nhiệt

Gioăng làm kín là bộ phận không thể thiếu trong van điện từ hơi nóng, có chức năng đảm bảo độ kín khít tuyệt đối giữa các chi tiết bên trong van, ngăn ngừa hiện tượng rò rỉ hơi trong quá trình vận hành. Do làm việc trực tiếp với hơi nóng và áp suất cao, gioăng phải đáp ứng yêu cầu nghiêm ngặt về khả năng chịu nhiệt và độ bền.

Các loại gioăng trong van điện từ hơi nóng thường được chế tạo từ PTFE (Teflon), Viton hoặc vật liệu chịu nhiệt chuyên dụng, có khả năng chống lão hóa, không biến dạng và không bị ăn mòn khi tiếp xúc lâu dài với hơi nước nóng. Việc sử dụng gioăng và vật liệu chịu nhiệt chất lượng cao giúp van vận hành ổn định, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho toàn bộ hệ thống hơi công nghiệp.

6. Nắp van và bộ phận bảo vệ

Nắp van và bộ phận bảo vệ có vai trò bao bọc, cố định và bảo vệ các chi tiết quan trọng của van điện từ hơi nóng, đặc biệt là cuộn coil điện từ và cơ cấu truyền động bên trong. Nắp van giúp giữ cho các bộ phận luôn ở đúng vị trí thiết kế, đảm bảo van hoạt động ổn định và chính xác trong suốt quá trình vận hành.

Thông thường, nắp van được chế tạo từ kim loại hoặc vật liệu chịu nhiệt, có khả năng chống va đập, chống bụi và hạn chế ảnh hưởng của nhiệt độ cao từ môi trường xung quanh. Một số loại van điện từ hơi nóng còn được thiết kế khe thoát nhiệt hoặc cánh tản nhiệt, giúp giảm nhiệt truyền lên cuộn coil, từ đó nâng cao độ bền và tuổi thọ của van khi làm việc trong các hệ thống hơi công nghiệp liên tục.

Cơ chế vận hành của van điện từ hơi nóng

Cơ chế vận hành của van điện từ hơi nóng dựa trên nguyên lý điện từ kết hợp cơ khí, cho phép kiểm soát dòng hơi nóng một cách tự động, nhanh chóng và chính xác. Quá trình vận hành của van có thể được mô tả chi tiết như sau:

1. Trạng thái khi cấp điện (van mở)

Khi cuộn coil điện từ được cấp điện, dòng điện chạy qua cuộn dây sẽ tạo ra từ trường. Lực từ này tác động trực tiếp lên trục van hoặc piston, kéo bộ phận này dịch chuyển lên trên (hoặc sang vị trí mở), thắng lực của lò xo hồi.

Lúc này, cửa van được mở ra, dòng hơi nóng được phép đi qua thân van, lưu thông vào hệ thống theo nhu cầu vận hành. Quá trình mở van diễn ra nhanh, gần như tức thời, giúp hệ thống hơi phản ứng kịp thời với tín hiệu điều khiển.

2. Trạng thái khi ngắt điện (van đóng)

Khi nguồn điện bị ngắt, cuộn coil không còn sinh ra từ trường. Lúc này, lò xo hồi sẽ đẩy trục van hoặc piston trở về vị trí ban đầu. Cửa van đóng lại hoàn toàn, ngăn dòng hơi nóng tiếp tục lưu thông, đảm bảo an toàn cho hệ thống và tránh thất thoát năng lượng. Đây là cơ chế đặc biệt quan trọng trong trường hợp mất điện hoặc sự cố, giúp van điện từ hơi nóng tự động đưa hệ thống về trạng thái an toàn.

3. Phân loại cơ chế vận hành theo thiết kế van

Tùy theo cấu tạo và mục đích sử dụng, van điện từ hơi nóng có thể vận hành theo các cơ chế sau:

• Van điện từ thường đóng (NC – Normally Closed): Van đóng khi không cấp điện, chỉ mở khi có điện.
• Van điện từ thường mở (NO – Normally Open): Van mở khi không cấp điện, đóng khi có điện.
• Van tác động trực tiếp: Trục van được điều khiển trực tiếp bởi lực từ của coil, phù hợp với lưu lượng nhỏ.
• Van tác động gián tiếp: Sử dụng áp suất của dòng hơi hỗ trợ đóng/mở, phù hợp với hệ thống áp suất và lưu lượng lớn.

Nhờ cơ chế vận hành đơn giản nhưng hiệu quả, van điện từ hơi nóng trở thành giải pháp tối ưu cho các hệ thống lò hơi, sấy, trao đổi nhiệt và dây chuyền sản xuất công nghiệp yêu cầu tính tự động hóa và an toàn cao.

Ưu điểm và hạn chế của van điện từ hơi nóng

Van điện từ hơi nóng là thiết bị quan trọng trong các hệ thống sử dụng hơi nước và nhiệt độ cao, đóng vai trò kiểm soát dòng hơi một cách tự động và chính xác. Nhờ thiết kế chuyên dụng, loại van này mang lại nhiều lợi ích vượt trội, tuy nhiên cũng tồn tại một số hạn chế nhất định cần cân nhắc khi lựa chọn và sử dụng.

+ Ưu điểm

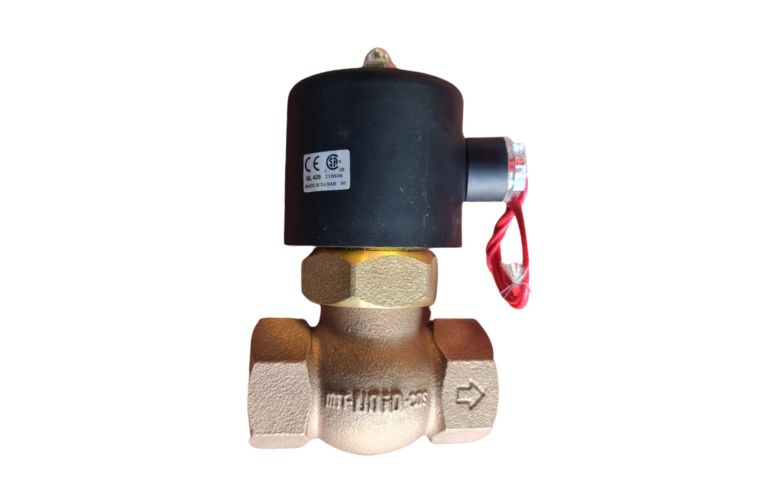

• Khả năng đóng/mở nhanh, chính xác: Van điện từ hơi nóng hoạt động dựa trên tín hiệu điện, giúp quá trình đóng hoặc mở diễn ra gần như tức thời. Điều này đặc biệt quan trọng đối với các hệ thống cần điều khiển chính xác lưu lượng và thời điểm cấp hơi, góp phần nâng cao hiệu suất vận hành và tính ổn định của dây chuyền sản xuất.
• Làm việc ổn định trong môi trường nhiệt độ và áp suất cao: Nhờ sử dụng vật liệu chịu nhiệt như inox, đồng, gioăng PTFE hoặc Viton, van điện từ hơi nóng có thể vận hành bền bỉ trong các hệ thống lò hơi, sấy, trao đổi nhiệt mà không bị biến dạng hay giảm hiệu suất theo thời gian.
• Tăng mức độ an toàn cho hệ thống: Đa số van điện từ hơi nóng được thiết kế theo dạng thường đóng, tự động ngắt dòng hơi khi mất điện hoặc xảy ra sự cố. Cơ chế này giúp hạn chế rò rỉ hơi nóng, giảm nguy cơ mất an toàn cho thiết bị và người vận hành.
• Dễ dàng tích hợp với hệ thống điều khiển tự động: Van có thể kết nối linh hoạt với PLC, bộ điều khiển nhiệt độ, cảm biến áp suất hoặc hệ thống điều khiển trung tâm, giúp tối ưu hóa quy trình vận hành và giảm sự can thiệp thủ công.
• Thiết kế gọn gàng, dễ bảo trì: So với các loại van điều khiển bằng tay hoặc khí nén, van điện từ hơi nóng có cấu tạo tương đối gọn, dễ lắp đặt và thay thế cuộn coil, giúp tiết kiệm không gian và chi phí bảo trì.

+ Hạn chế

• Chi phí đầu tư ban đầu tương đối cao: Do yêu cầu cao về vật liệu chịu nhiệt, độ kín và độ bền, giá thành của van điện từ hơi nóng thường cao hơn so với các loại van điện từ dùng cho nước hoặc khí thông thường.
• Yêu cầu điều kiện làm việc phù hợp: Một số loại van điện từ hơi nóng, đặc biệt là van tác động gián tiếp, cần áp suất tối thiểu để hoạt động ổn định. Nếu áp suất không đủ, van có thể mở không hoàn toàn hoặc hoạt động kém hiệu quả.
• Nhạy cảm với cặn bẩn và tạp chất: Hơi nước chứa cặn bẩn hoặc nước ngưng có thể ảnh hưởng đến gioăng làm kín và piston, làm giảm độ kín và tuổi thọ của van. Vì vậy, hệ thống cần được lắp đặt bộ lọc và bảo trì định kỳ.
• Cuộn coil dễ bị ảnh hưởng bởi nhiệt độ môi trường: Nếu lắp đặt van ở vị trí nhiệt độ quá cao hoặc thông gió kém, cuộn coil có thể bị nóng quá mức, dẫn đến giảm tuổi thọ hoặc hư hỏng nếu không được bảo vệ đúng cách.

Ứng dụng thực tế của van điện từ hơi nóng

Van điện từ hơi nóng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng điều khiển tự động, đóng/mở nhanh và làm việc ổn định trong môi trường nhiệt độ cao. Dưới đây là những ứng dụng thực tế tiêu biểu của van điện từ hơi nóng:

• Hệ thống lò hơi công nghiệp

Trong các hệ thống lò hơi, van điện từ hơi nóng được sử dụng để điều khiển cấp hơi, ngắt hơi hoặc phân phối hơi đến từng khu vực sử dụng. Van giúp kiểm soát dòng hơi chính xác, đảm bảo an toàn vận hành và nâng cao hiệu suất sử dụng năng lượng cho toàn bộ hệ thống.

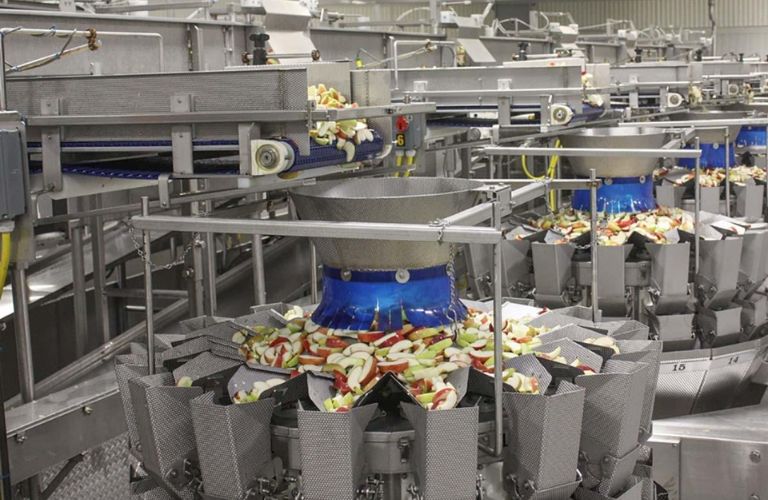

• Ngành thực phẩm và đồ uống

Van điện từ hơi nóng đóng vai trò quan trọng trong các dây chuyền nấu, hấp, tiệt trùng, thanh trùng. Với yêu cầu cao về vệ sinh và độ ổn định, van giúp kiểm soát hơi nóng chính xác, góp phần đảm bảo chất lượng sản phẩm và tuân thủ các tiêu chuẩn an toàn thực phẩm.

• Ngành dệt may – nhuộm – hoàn tất vải

Trong các nhà máy dệt may, van điện từ hơi nóng được sử dụng để cấp hơi cho máy nhuộm, máy sấy, máy ép nhiệt. Khả năng đóng/mở nhanh và chịu nhiệt tốt giúp hệ thống vận hành liên tục, ổn định và giảm tiêu hao năng lượng.

• Giặt là công nghiệp và bệnh viện

Van điện từ hơi nóng được lắp đặt trong các hệ thống máy giặt công nghiệp, máy sấy, thiết bị tiệt trùng. Van giúp điều chỉnh lượng hơi phù hợp cho từng chu trình, đảm bảo hiệu quả làm sạch, diệt khuẩn và tiết kiệm chi phí vận hành.

• Hệ thống sấy và trao đổi nhiệt

Trong các hệ thống sấy gỗ, sấy nông sản, sấy thực phẩm hoặc bộ trao đổi nhiệt, van điện từ hơi nóng giúp kiểm soát chính xác lưu lượng hơi, duy trì nhiệt độ ổn định và nâng cao hiệu suất truyền nhiệt.

• Hệ thống HVAC và dây chuyền sản xuất công nghiệp

Van điện từ hơi nóng còn được sử dụng trong các hệ thống HVAC công nghiệp, nhà máy hóa chất, sản xuất giấy, cao su, nhựa… nhằm điều khiển hơi nóng phục vụ gia nhiệt, làm khô hoặc các công đoạn sản xuất đặc thù.

Lưu ý khi lựa chọn và sử dụng van điện từ hơi nóng

Để van điện từ hơi nóng hoạt động ổn định, an toàn và có tuổi thọ cao, người dùng cần đặc biệt lưu ý một số yếu tố quan trọng trong quá trình lựa chọn, lắp đặt và sử dụng như sau:

• Xác định đúng nhiệt độ và áp suất làm việc

Trước khi lựa chọn van điện từ hơi nóng, cần xác định chính xác nhiệt độ và áp suất của hệ thống. Van phải có thông số chịu nhiệt và chịu áp cao hơn điều kiện làm việc thực tế để đảm bảo vận hành ổn định, tránh hư hỏng hoặc mất an toàn trong quá trình sử dụng lâu dài.

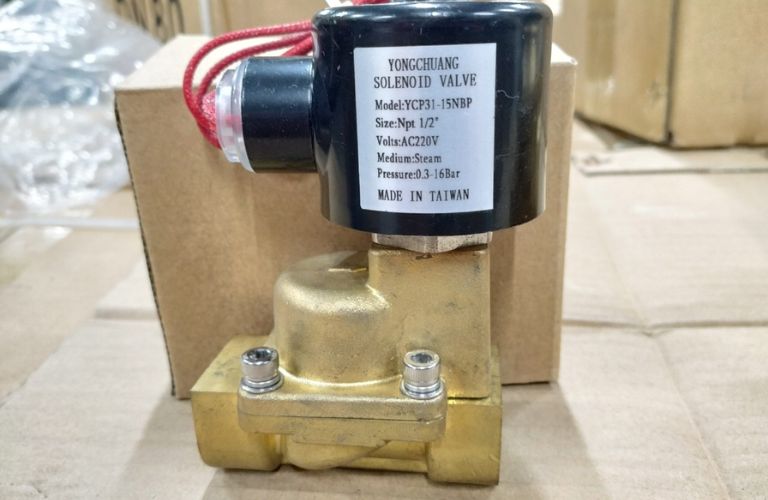

• Lựa chọn vật liệu phù hợp với môi trường sử dụng

Vật liệu thân van và gioăng làm kín cần phù hợp với môi trường hơi nóng. Thông thường, thân van làm bằng inox, đồng hoặc gang kết hợp với gioăng PTFE, Viton sẽ giúp van chịu nhiệt tốt, chống ăn mòn và tăng tuổi thọ khi làm việc trong hệ thống hơi công nghiệp.

• Kiểm tra điện áp và chất lượng cuộn coil

Cuộn coil điện từ phải có điện áp phù hợp với nguồn cấp của hệ thống điều khiển như 220V AC hoặc 24V DC. Việc sử dụng sai điện áp hoặc coil kém chất lượng có thể dẫn đến cháy coil, van hoạt động không ổn định và làm gián đoạn hệ thống.

• Chọn đúng kiểu van và cơ chế vận hành

Tùy vào yêu cầu sử dụng, cần lựa chọn van thường đóng hoặc thường mở, van tác động trực tiếp hoặc gián tiếp. Việc chọn đúng cơ chế vận hành giúp van điện từ hơi nóng hoạt động hiệu quả, đóng/mở chính xác và phù hợp với điều kiện áp suất, lưu lượng của hệ thống.

• Lắp đặt van đúng kỹ thuật

Van điện từ hơi nóng cần được lắp đúng chiều dòng chảy theo ký hiệu trên thân van và ở vị trí thuận tiện cho bảo trì. Nên lắp thêm bộ lọc trước van để hạn chế cặn bẩn và nước ngưng, từ đó bảo vệ piston và gioăng làm kín, giúp van hoạt động bền bỉ hơn.

• Bảo trì và kiểm tra định kỳ trong quá trình sử dụng

Trong quá trình vận hành, cần kiểm tra định kỳ tình trạng hoạt động của van, đặc biệt là gioăng, piston và cuộn coil. Việc vệ sinh và bảo trì thường xuyên giúp phát hiện sớm hư hỏng, kéo dài tuổi thọ và đảm bảo an toàn cho toàn bộ hệ thống hơi.

Van điện từ hơi nóng là thiết bị không thể thiếu trong các hệ thống sử dụng hơi nước và nhiệt độ cao, giúp kiểm soát dòng hơi một cách tự động, chính xác và an toàn. Việc hiểu rõ cấu tạo, cơ chế vận hành cũng như các lưu ý khi lựa chọn và sử dụng sẽ giúp người dùng khai thác tối đa hiệu quả, nâng cao tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định lâu dài.
