Van điện từ khí nén 2/2 còn được gọi là van ngắn, là dòng van được thiết kế với 2 cửa cùng 2 trạng thái đóng và mở. Sở hữu nhiều đặc tính ưu việt, loại van này ngày càng được sử dụng rộng rãi và mang đến hiệu quả cao khi dùng cho các hệ thống điều khiển, hệ thống tự động hóa bằng thủy lực hoặc  khí nén.

Van điện từ khí nén 2/2 là gì?

Van điện tử (hay van ngắn) là một loại van điều khiển dòng khí bằng tín hiệu điện, có 2 cổng (in/out) và 2 trạng thái hoạt động (mở hoặc đóng). Đây là một thiết bị quan trọng trong hệ thống khí nén, được sử dụng để bật/tắt dòng khí nén đi qua van bằng cách sử dụng cuộn dây điện từ (solenoid).

Van này được điều khiển bởi 1 cuộn coil điện, giúp điều chỉnh dòng khí hoặc hơi nước trở về trạng thái phù hợp. Cụ thể khi chưa cấp điện, van sẽ ở trạng thái mặc định: thường là đóng (NC) hoặc mở (NO) tùy loại. Khi cấp điện vào cuộn coil, lực điện từ sinh ra sẽ hút lõi van, làm thay đổi trạng thái – từ đóng sang mở hoặc ngược lại – cho phép khí nén đi qua hoặc bị chặn lại.

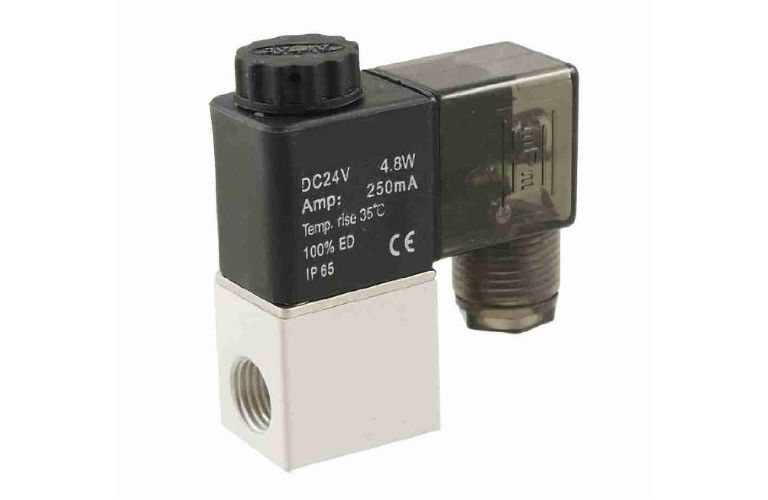

Cấu tạo của van điện từ khí nén 2/2

Van điện từ khí nén 2/2 có cấu tạo tương đối đơn giản nhưng đóng vai trò quan trọng trong việc điều khiển dòng khí trong hệ thống tự động hóa. Cấu tạo cơ bản của loại van này gồm các bộ phận chính sau:

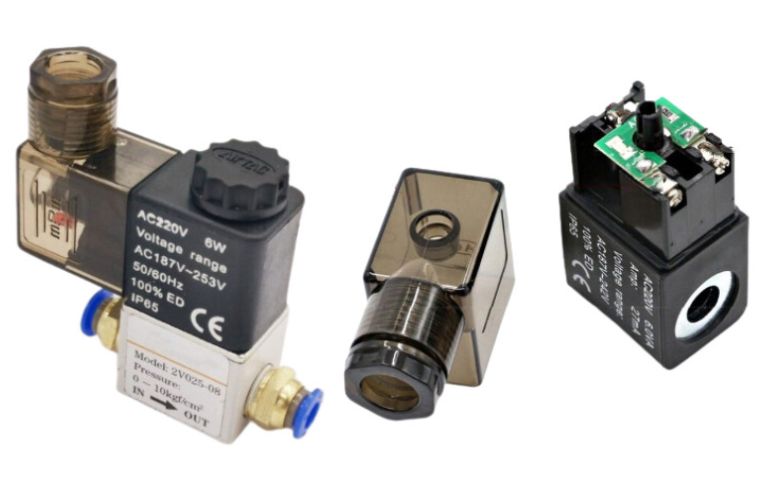

1. Cuộn coil điện từ

Cuộn coil là bộ phận quan trọng nhất của van điện từ. Khi được cấp điện, nó sinh ra từ trường để hút lõi van dịch chuyển. Cuộn dây thường được bọc cách điện và bảo vệ bởi lớp vỏ chống bụi hoặc chống nước. Tùy vào hệ thống, cuộn coil có thể hoạt động với điện áp 12VDC, 24VDC, hoặc 220VAC.

2. Lõi van

Lõi van là thanh kim loại nằm bên trong cuộn coil, có thể chuyển động lên xuống dưới tác động của từ trường. Khi được hút lên, nó mở đường dẫn khí; khi không có điện, lõi trở lại vị trí ban đầu và đóng dòng khí. Đây là bộ phận trực tiếp điều khiển trạng thái đóng/mở của van.

3. Lò xo hồi

Lò xo hồi có nhiệm vụ đưa lõi van về trạng thái ban đầu khi ngắt điện. Nó có nhiệm vụ đảm bảo van luôn trở về trạng thái mặc định – thường đóng hoặc thường mở – tùy theo thiết kế. Lò xo được đặt bên trong thân van, hoạt động liên tục mỗi lần van đóng/mở.

4. Thân van

Thân van là bộ phận chứa toàn bộ cơ cấu bên trong và kết nối với hệ thống khí nén bên ngoài. Thân van được làm từ các vật liệu như đồng, inox, nhôm hoặc nhựa kỹ thuật để đảm bảo độ bền, chống ăn mòn và chịu áp suất khí nén. Khi quan sát sẽ nhìn thấy các thông số như model, hướng dòng khí và kích thước ren được khắc trên thân van.

5. Gioăng làm kín

Gioăng làm kín có tác dụng ngăn khí rò rỉ giữa các bộ phận tiếp xúc bên trong van. Gioăng thường được làm từ vật liệu chịu mài mòn và chịu nhiệt như cao su NBR hoặc Viton. Chất lượng gioăng ảnh hưởng trực tiếp đến độ bền và hiệu suất làm việc của van.

6. Cổng kết nối

Van 2/2 có hai cổng kết nối: một cổng khí nén vào (IN) và một cổng khí ra (OUT). Các cổng này thường được thiết kế dạng ren để dễ dàng lắp đặt vào đường ống. Kích thước cổng phổ biến là 1/8″, 1/4″, hoặc 1/2″, tùy theo nhu cầu sử dụng.

Nguyên lý hoạt động của van điện từ khí nén 2/2

Van điện từ khí nén 2/2 hoạt động dựa trên nguyên lý điều khiển đóng/mở dòng khí bằng lực điện từ, thông qua sự dịch chuyển của lõi van (plunger) nằm trong cuộn coil điện từ. Loại van này có 2 cổng và 2 trạng thái vận hành, nên thường dùng để bật/tắt dòng khí trong các hệ thống tự động hóa.

Trạng thái 1: Khi không cấp điện (Trạng thái mặc định)

Khi không có điện cấp vào cuộn coil, van sẽ ở trạng thái mặc định nhờ lực đẩy của lò xo hồi. Nếu van thuộc loại thường đóng (NC), lò xo sẽ giữ lõi van ở vị trí chặn kín đường dẫn khí, khiến khí không thể đi qua. Ngược lại, nếu là van thường mở (NO), lò xo sẽ giữ van ở trạng thái mở, cho phép khí nén đi qua bình thường.

Trạng thái 2: Khi có điện (Cuộn coil được cấp điện)

Khi cấp điện cho cuộn coil, một từ trường được sinh ra và hút lõi van chuyển động lên hoặc xuống (tùy theo thiết kế). Với van thường đóng, lõi van sẽ được hút lên, mở đường dẫn khí từ cổng vào sang cổng ra, cho phép khí đi qua van. Ngược lại, với van thường mở, từ trường sẽ kéo lõi van để đóng lại đường dẫn, ngăn dòng khí. Khi ngắt điện, từ trường biến mất, và lò xo sẽ lập tức đẩy lõi van trở về trạng thái ban đầu.

Sự chuyển đổi giữa hai trạng thái này diễn ra rất nhanh, thường chỉ mất vài phần nghìn giây, giúp van điện từ 2/2 đáp ứng tốt trong các hệ thống điều khiển tự động yêu cầu đóng/mở nhanh và chính xác.

Dưới đây là bảng tóm tắt nguyên lý:

Các loại van điện từ khí nén 2/2 phổ biến hiện nay

Để đáp ứng nhu cầu đa dạng trong công nghiệp và dân dụng, van điện từ khí nén 2/2 được sản xuất với nhiều phiên bản khác nhau. Mỗi loại sẽ phù hợp với từng điều kiện vận hành, môi trường làm việc và yêu cầu kỹ thuật cụ thể. Dưới đây là các phân loại phổ biến nhất hiện nay:

1. Phân loại theo trạng thái hoạt động

Đây là cách phân loại cơ bản và quan trọng nhất, liên quan trực tiếp đến nguyên lý làm việc của van:

• Van thường đóng (NC – Normally Closed)

Van thường đóng là loại van được sử dụng phổ biến nhất. Ở trạng thái không cấp điện, van sẽ tự động đóng nhờ lực đẩy của lò xo, ngăn dòng khí đi qua. Khi có điện, cuộn coil hoạt động, mở van để khí nén lưu thông. Loại van này phù hợp cho hầu hết hệ thống cần đảm bảo an toàn khi mất điện.

• Van thường mở (NO – Normally Open)

Ngược lại với van NC, van thường mở sẽ cho phép dòng khí đi qua khi không có điện, và chỉ đóng lại khi được cấp điện. Van NO thường dùng trong các hệ thống cần duy trì lưu thông khí liên tục và chỉ ngắt khi có tín hiệu điều khiển.

2. Phân loại theo điện áp cuộn coil

Tùy thuộc vào hệ thống điều khiển và nguồn điện sử dụng, van điện từ khí nén 2/2 được thiết kế với nhiều mức điện áp khác nhau:

• 12VDC / 24VDC: Là lựa chọn phù hợp cho các hệ thống điều khiển tự động sử dụng nguồn điện một chiều. An toàn, tiêu thụ điện thấp, thường dùng trong máy móc nhỏ hoặc thiết bị di động.
• 220VAC: Thường được dùng trong công nghiệp vì tiện đấu nối, không cần bộ đổi nguồn. Tuy nhiên, cần lưu ý đến an toàn điện khi lắp đặt.

3. Phân loại theo vật liệu chế tạo

Vật liệu của thân van quyết định khả năng làm việc trong các môi trường khác nhau:

• Đồng: Phổ biến nhất, chịu áp tốt, dẫn nhiệt tốt, giá thành hợp lý.
• Inox: Bền, chống ăn mòn, thích hợp cho môi trường khắc nghiệt, hóa chất, thực phẩm.
• Nhựa (PA, PVC, nylon): Nhẹ, chống ăn mòn hóa học, nhưng chỉ dùng cho áp suất và nhiệt độ thấp.

4. Phân loại theo kiểu kết nối

Cách lắp đặt van với hệ thống ống khí cũng là tiêu chí quan trọng:

• Kết nối ren trong / ren ngoài: Phù hợp với đa số hệ thống khí nén công nghiệp, dễ tháo lắp và thay thế.
• Lắp bích (flange): Áp dụng cho van cỡ lớn, nơi yêu cầu độ chắc chắn cao và lưu lượng khí lớn.

5. Phân loại theo thương hiệu và xuất xứ

Chất lượng và độ tin cậy của van phụ thuộc nhiều vào thương hiệu sản xuất:

• Thương hiệu phổ biến: SMC, Airtac, TPC – dễ tìm, giá cạnh tranh, phụ tùng thay thế sẵn có.
• Thương hiệu cao cấp: Festo (Đức), Parker (Mỹ), Burkert – độ bền cao, chính xác, thường dùng trong hệ thống tự động hóa yêu cầu cao.
• Sản phẩm OEM Trung Quốc: Giá rẻ, dễ mua, phù hợp với các hệ thống không yêu cầu kỹ thuật quá nghiêm ngặt.

6. Một số tùy chọn nâng cao

Bên cạnh các phân loại chính, nhiều loại van còn được thiết kế thêm tính năng hỗ trợ như:

• Khả năng chống nước, chống bụi IP65 – IP67, phù hợp với môi trường ẩm hoặc ngoài trời.
• Tích hợp đèn báo hoạt động, giúp dễ dàng quan sát trạng thái đóng/mở của van.
• Coil rời hoặc gắn liền, tùy vào nhu cầu bảo trì.

Việc lựa chọn đúng loại van điện từ khí nén 2/2 không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì. Khi chọn mua, bạn cần cân nhắc kỹ lưỡng về trạng thái hoạt động, nguồn điện, vật liệu, và thương hiệu để đảm bảo sự phù hợp tối ưu với nhu cầu sử dụng.

Ưu điểm và nhược điểm của van điện từ khí nén 2/2

Van điện từ khí nén 2/2 là thiết bị phổ biến trong các hệ thống điều khiển khí nén tự động. Nhờ cấu tạo đơn giản, hoạt động nhanh và dễ điều khiển bằng điện, loại van này được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Tuy nhiên, giống như bất kỳ thiết bị nào, van cũng có những ưu điểm và nhược điểm nhất định mà người dùng cần nắm rõ để lựa chọn và sử dụng hiệu quả.

Ưu điểm

Van điện từ khí nén 2/2 sở hữu những ưu điểm nổi bật sau:

• Điều khiển tự động, chính xác

Van hoạt động hoàn toàn bằng tín hiệu điện nên có thể dễ dàng tích hợp vào hệ thống tự động hóa. Thời gian phản hồi nhanh, giúp điều khiển dòng khí chính xác và hiệu quả.

• Đa dạng chủng loại và điện áp

Van có nhiều tùy chọn về điện áp (12VDC, 24VDC, 220VAC) và vật liệu (đồng, inox, nhựa), giúp người dùng dễ dàng lựa chọn theo nhu cầu và môi trường sử dụng.

• Thiết kế đơn giản, dễ lắp đặt

Cấu tạo chỉ gồm 2 cổng và 2 trạng thái nên rất dễ lắp vào hệ thống. Kích thước nhỏ gọn, tiết kiệm không gian, phù hợp cả trong những hệ thống có giới hạn diện tích.

• Chi phí hợp lý

So với các loại van điều khiển bằng khí nén hoặc van điện tử phức tạp, van điện từ 2/2 có giá thành thấp hơn, dễ mua, dễ thay thế, tiết kiệm chi phí bảo trì.

• Thời gian đóng/mở nhanh

Với thời gian đóng/mở nhanh, van điện từ khí nén 2/2 phù hợp với các ứng dụng cần thao tác đóng/mở luân phiên nhiều lần trong thời gian ngắn.

Nhược điểm

Dưới đây là một số nhược điểm cần lưu ý của van điện từ khí nén 2/2:

• Phụ thuộc vào nguồn điện ổn định

Van chỉ hoạt động khi được cấp điện. Nếu nguồn điện không ổn định hoặc bị mất, van sẽ trở về trạng thái mặc định, có thể gây gián đoạn hệ thống.

• Dễ bị ảnh hưởng bởi bụi bẩn

Nếu khí nén không được lọc kỹ, bụi hoặc hơi ẩm có thể làm kẹt lõi van, gây rò rỉ khí hoặc làm van không đóng/mở đúng cách.

• Không phù hợp với môi trường có rung động mạnh

Một số loại van thông thường có thể bị ảnh hưởng bởi rung động cơ học, làm giảm tuổi thọ hoặc gây sai lệch trong hoạt động.

• Giới hạn về áp suất và nhiệt độ

Tùy theo vật liệu, van chỉ chịu được áp suất và nhiệt độ ở mức nhất định. Không thích hợp với môi trường áp lực cao hoặc chất khí ăn mòn mạnh nếu không chọn đúng loại vật liệu.

• Tạo tiếng ồn nhỏ khi chuyển trạng thái

Trong một số trường hợp, tiếng “click” khi van đóng/mở có thể gây ảnh hưởng nếu đặt trong không gian yêu cầu độ yên tĩnh cao.

Để phát huy tối đa ưu điểm và hạn chế nhược điểm, người dùng nên:

• Sử dụng bộ lọc khí nén trước van
• Chọn van có điện áp phù hợp với hệ thống
• Kiểm tra định kỳ để vệ sinh và bảo dưỡng
• Lắp đặt van theo đúng hướng khí và khuyến cáo của nhà sản xuất

6 Ứng dụng van điện từ khí nén 2/2 trong thực tế

Với khả năng đóng/mở nhanh, điều khiển tự động bằng điện và cấu tạo nhỏ gọn, van điện từ khí nén 2/2 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dưới đây là một số ứng dụng tiêu biểu:

1. Hệ thống điều khiển xi lanh khí nén

Van 2/2 được dùng để cấp hoặc ngắt khí vào xi lanh đơn, điều khiển chuyển động thẳng cho các cơ cấu chấp hành như cánh tay máy, bàn ép, cơ cấu nâng – hạ. Khi van mở, khí nén đi vào xi lanh làm pít-tông di chuyển; khi van đóng, dòng khí bị ngắt hoàn toàn.

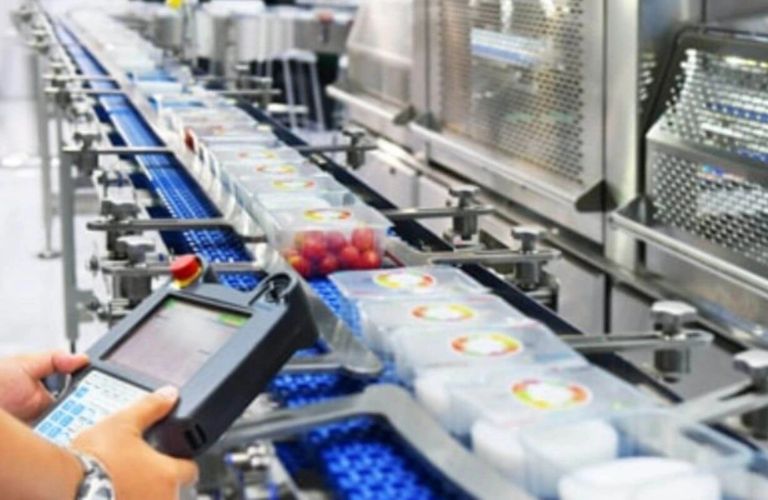

2. Máy móc trong dây chuyền sản xuất tự động

Trong các dây chuyền đóng gói, chiết rót, in ấn hoặc cắt dập, van điện từ 2/2 đóng vai trò điều phối luồng khí, giúp đồng bộ các chuyển động cơ học. Việc điều khiển chính xác thời gian mở/đóng giúp tăng hiệu suất và độ ổn định cho toàn hệ thống.

3. Thiết bị y tế và phòng thí nghiệm

Van điện từ nhỏ gọn, phản hồi nhanh và độ chính xác cao được dùng để kiểm soát lưu lượng khí trong máy thở, máy phân tích mẫu, thiết bị tạo oxy… giúp đảm bảo an toàn và chính xác trong các môi trường yêu cầu khắt khe.

4. Hệ thống khí nén trong ngành xử lý môi trường

Van 2/2 được sử dụng trong hệ thống thổi khí oxy vào bể sinh học, kiểm soát luồng khí trong thiết bị lọc bụi, lọc khí hoặc xử lý nước thải. Việc sử dụng van giúp tối ưu hóa lượng khí, tiết kiệm năng lượng và tăng hiệu quả xử lý.

5. Ngành thực phẩm và đồ uống

Trong các dây chuyền chiết rót, đóng nắp hoặc điều khiển van khí cho nồi hấp, sấy, làm mát – van điện từ 2/2 giúp điều khiển luồng khí một cách sạch sẽ, an toàn và hiệu quả. Các loại van bằng inox được ưu tiên để đảm bảo vệ sinh thực phẩm.

6. Ứng dụng trong ngành ô tô – cơ khí

Van điện từ được tích hợp vào hệ thống khí nén của các thiết bị sửa chữa ô tô, như cầu nâng, máy tháo lốp, hoặc trong robot công nghiệp. Ngoài ra, còn được dùng trong hệ thống làm mát, bôi trơn tự động có kiểm soát bằng khí nén.

Lưu ý khi chọn và sử dụng van điện từ khí nén 2/2

Việc lựa chọn đúng loại van điện từ khí nén 2/2 và sử dụng đúng cách không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị, giảm thiểu sự cố và tiết kiệm chi phí bảo trì. Dưới đây là những điểm quan trọng mà người dùng cần lưu ý:

• Xác định đúng nhu cầu sử dụng

Trước tiên, bạn cần xác định rõ ứng dụng thực tế của van: dùng để cấp khí cho xi lanh, điều khiển luồng khí trong dây chuyền sản xuất hay dùng trong môi trường đặc biệt như hóa chất, nhiệt độ cao… Từ đó chọn loại van có thông số phù hợp về lưu lượng, áp suất và vật liệu chế tạo.

• Lựa chọn đúng trạng thái van (NC hoặc NO)
  • Van thường đóng (NC): là loại phổ biến, van đóng khi không có điện, thích hợp trong các hệ thống cần an toàn khi mất điện.
  • Van thường mở (NO): dùng trong trường hợp cần duy trì lưu thông khí và chỉ ngắt khi có tín hiệu điều khiển.

Việc chọn sai loại trạng thái có thể dẫn đến hoạt động không như ý hoặc thậm chí gây hỏng hóc thiết bị liên quan.

• Chọn đúng điện áp và kiểu cuộn coil

Đảm bảo rằng van bạn chọn tương thích với nguồn điện của hệ thống:

• • Điện một chiều (DC): 12VDC, 24VDC
  • Điện xoay chiều (AC): 110VAC, 220VAC

Ngoài ra, nên chọn loại cuộn coil có chứng nhận an toàn (IP65, IP67) nếu làm việc trong môi trường ẩm, bụi.

• Kiểm tra chất lượng khí nén

Khí nén cần được lọc sạch bụi, nước, dầu trước khi đi qua van. Nếu không, các tạp chất có thể làm mài mòn gioăng, gây kẹt lõi van hoặc rò rỉ khí. Sử dụng bộ lọc khí đầu nguồn là cách hiệu quả để bảo vệ van.

• Lắp đặt đúng hướng và vị trí

Luôn lắp van đúng chiều dòng khí theo hướng mũi tên trên thân van. Tránh lắp van nằm nghiêng hoặc lắp ngược vì có thể ảnh hưởng đến hoạt động của lõi van và cuộn coil. Ngoài ra, cần đảm bảo không gian xung quanh đủ thoáng để tản nhiệt và dễ bảo trì.

• Bảo trì định kỳ

Van cần được kiểm tra và vệ sinh định kỳ để loại bỏ bụi bẩn, kiểm tra độ kín và đảm bảo cuộn coil hoạt động bình thường. Nếu phát hiện van hoạt động không ổn định, cần thay thế gioăng hoặc kiểm tra lại nguồn điện đầu vào.

An Phú Thành – Địa chỉ phân phối van điện từ khí nén 2/2 uy tín hiện nay

An Phú Thành là đơn vị chuyên cung cấp các dòng van điện từ khí nén 2/2 uy tín trên thị trường Việt Nam. Với định hướng phát triển bền vững, chúng tôi luôn chú trọng vào chất lượng sản phẩm và trải nghiệm khách hàng.

Các loại van do An Phú Thành phân phối đều có xuất xứ rõ ràng, đến từ những thương hiệu hàng đầu như SMC, Airtac, TPC, đảm bảo hiệu quả vận hành ổn định trong nhiều môi trường làm việc khác nhau.

Không chỉ dừng lại ở việc bán sản phẩm, An Phú Thành còn đồng hành cùng khách hàng qua các dịch vụ tư vấn kỹ thuật, lắp đặt và hỗ trợ bảo trì, giúp doanh nghiệp tối ưu hóa hệ thống khí nén và tiết kiệm chi phí vận hành. Đặc biệt, đội ngũ kỹ thuật viên tại đây có kinh nghiệm thực tế dày dặn, luôn sẵn sàng hỗ trợ giải pháp phù hợp theo từng nhu cầu cụ thể.

Với phương châm “Chất lượng làm nên uy tín”, An Phú Thành không ngừng mở rộng danh mục sản phẩm, cải tiến dịch vụ và duy trì chính sách hậu mãi minh bạch, rõ ràng. Đây chính là lý do công ty trở thành đối tác tin cậy của hàng nghìn khách hàng trên toàn quốc trong lĩnh vực thiết bị công nghiệp – đặc biệt là các giải pháp van khí nén chính xác, linh hoạt và bền bỉ.

Công Ty TNHH XNK Van Công Nghiệp An Phú Thành

• Địa chỉ: Số 50/15 Tiền Lân 12, ấp Tiền Lân 1, xã Bà Điểm, huyện Hóc Môn, Tp. Hồ Chí Minh
• Điện thoại: 02862681578 hoặc 0986504114
• Email: ceo@anphuthanh.vn
• Website: anphuthanh.vn
• Fanpage: FB.com/anphuthanh2

Van điện từ khí nén 2/2 là giải pháp điều khiển đơn giản, hiệu quả và tiết kiệm chi phí cho mọi hệ thống yêu cầu đóng/mở dòng khí nhanh chóng. Với sự đa dạng về kiểu dáng, điện áp, vật liệu và kích thước, loại van này phù hợp với từ hệ thống công nghiệp nặng đến thiết bị dân dụng, y tế.
