Trong các hệ thống lọc bụi công nghiệp, van điện từ rũ bụi đóng vai trò vô cùng quan trọng giúp duy trì hiệu suất làm việc ổn định. Thiết bị này điều khiển quá trình thổi khí nén để rũ sạch bụi bám trên túi lọc, giúp hệ thống luôn thông thoáng và kéo dài tuổi thọ túi lọc.

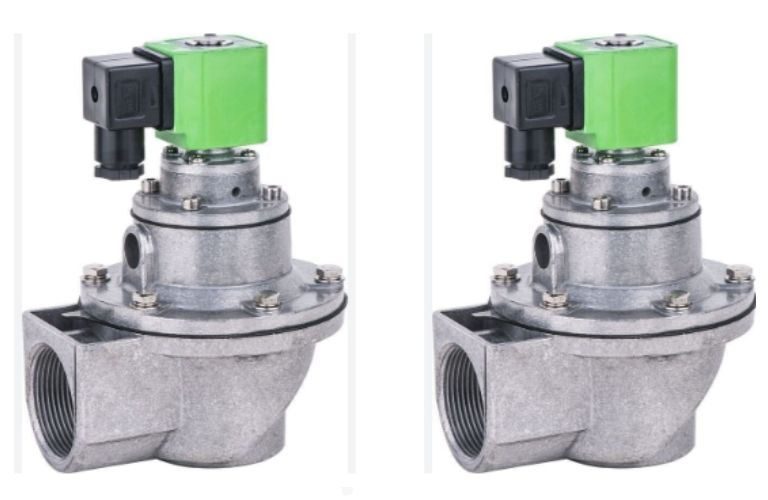

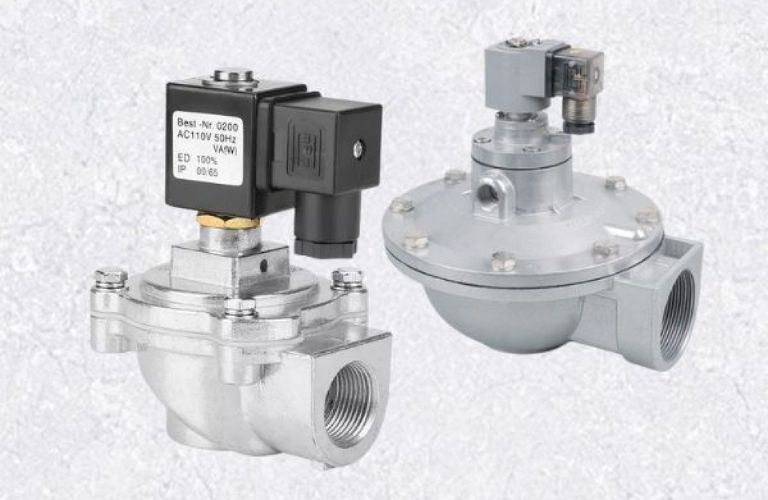

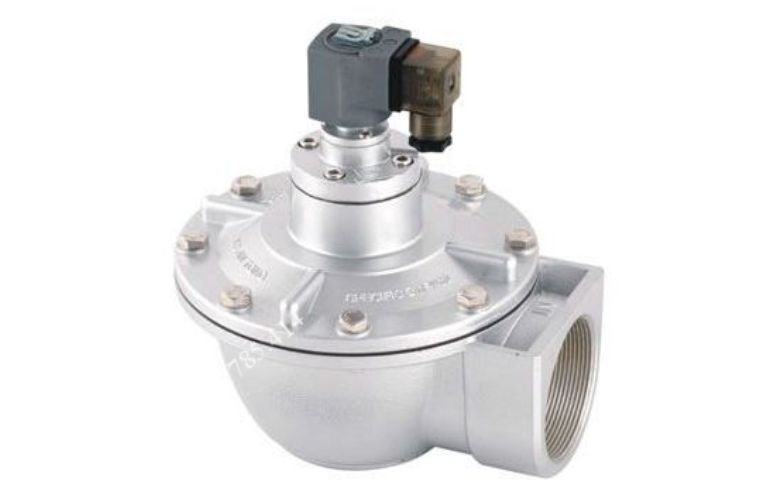

Van điện từ rũ bụi là gì?

Van điện từ rũ bụi (hay còn gọi là van xung rũ bụi) là thiết bị điều khiển bằng điện từ, được sử dụng trong hệ thống lọc bụi túi vải để xả khí nén làm sạch bụi bám trên bề mặt túi lọc. Khi nhận tín hiệu từ bộ điều khiển, van mở ra trong thời gian rất ngắn, tạo ra luồng khí nén mạnh thổi ngược vào túi lọc, giúp bụi rơi xuống phễu chứa.

Nhờ hoạt động của van điện từ rũ bụi, hệ thống lọc bụi luôn duy trì được hiệu suất cao, giảm tắc nghẽn và kéo dài tuổi thọ túi lọc. Thiết bị này thường được lắp đặt cùng với bộ điều khiển rũ bụi và bình khí nén trong các hệ thống lọc bụi công nghiệp như nhà máy xi măng, gỗ, luyện kim, hoặc sản xuất sơn.

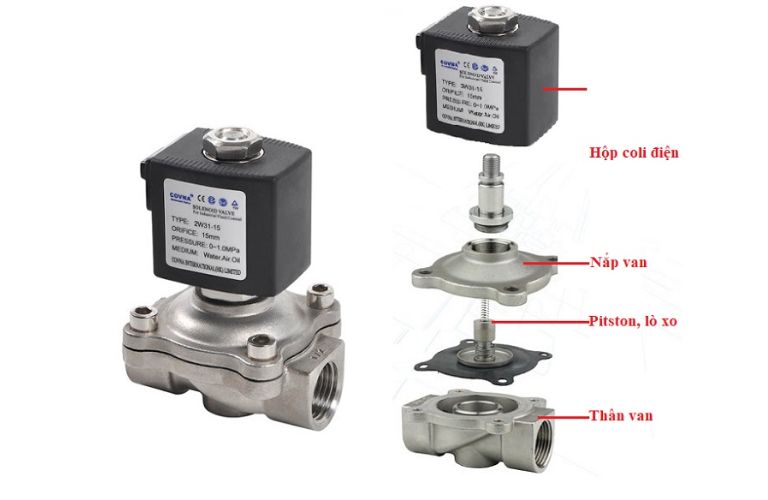

Cấu tạo của van điện từ rũ bụi

Van điện từ rũ bụi là thiết bị cơ điện tử kết hợp giữa cơ cấu khí nén và hệ thống điều khiển điện từ, được thiết kế để đảm bảo hoạt động chính xác, bền bỉ trong môi trường công nghiệp nhiều bụi và áp lực cao. Một van hoàn chỉnh thường bao gồm các bộ phận chính sau:

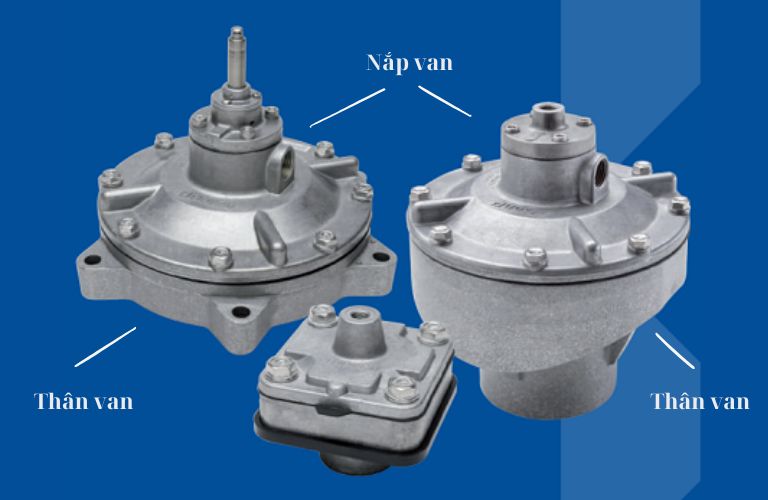

1. Thân van (Valve Body)

Thân van là bộ phận chính và quan trọng nhất trong cấu tạo của van điện từ rũ bụi, đóng vai trò là khung đỡ, nơi chứa toàn bộ các chi tiết bên trong như màng van, cuộn coil, lò xo và lõi sắt. Đây cũng là bộ phận tiếp xúc trực tiếp với nguồn khí nén, chịu toàn bộ áp lực trong quá trình vận hành.

Thân van thường được đúc từ hợp kim nhôm áp lực cao (ADC12 hoặc AL-Cu) — vật liệu có trọng lượng nhẹ, khả năng chịu áp lực tốt, chống ăn mòn và tản nhiệt nhanh. Trong một số môi trường đặc biệt (như có hóa chất hoặc hơi ẩm cao), thân van có thể được phủ sơn tĩnh điện hoặc anod hóa để tăng độ bền và tuổi thọ sử dụng.

2. Màng van (Diaphragm)

Màng van là bộ phận quan trọng nhất trong cấu tạo của van điện từ rũ bụi, đóng vai trò trực tiếp trong việc đóng – mở luồng khí nén đi qua thân van. Chất lượng và độ đàn hồi của màng van quyết định hiệu quả hoạt động, độ kín và tuổi thọ của toàn bộ hệ thống rũ bụi.

Chức năng của màng van

Màng van hoạt động như một van chặn linh hoạt, ngăn hoặc cho phép khí nén đi qua.

• Khi cuộn coil điện từ chưa được kích hoạt, màng van ở trạng thái đóng, khí nén bị chặn lại ở khoang chứa.
• Khi coil được cấp điện, từ trường sinh ra hút lõi sắt, mở van phụ để giảm áp lực phía trên màng. Áp suất chênh lệch khiến màng van bật lên, mở đường cho khí nén đi qua và tạo ra luồng khí mạnh để rũ sạch bụi trên túi lọc.
• Khi tín hiệu điện ngắt, lò xo hồi đẩy lõi sắt về vị trí cũ, áp suất cân bằng lại, màng van đóng kín, kết thúc chu kỳ rũ bụi.

Nhờ cơ chế đóng mở cực nhanh (chỉ trong khoảng 0,1 – 0,3 giây), màng van giúp van điện từ phản ứng chính xác theo từng tín hiệu của bộ điều khiển, đảm bảo chu kỳ rũ bụi diễn ra nhịp nhàng và tiết kiệm khí nén.

3. Cuộn coil điện từ (Solenoid Coil)

Trong van điện từ rũ bụi, cuộn coil điện từ giữ vai trò chuyển đổi năng lượng điện thành năng lượng từ để điều khiển quá trình đóng – mở van. Nhờ cuộn coil, van có thể phản ứng nhanh chóng theo tín hiệu từ bộ điều khiển rũ bụi, giúp toàn hệ thống vận hành tự động, chính xác và ổn định.

Nguyên lý hoạt động

Khi dòng điện đi qua cuộn coil, một từ trường mạnh được tạo ra bên trong lõi sắt. Từ trường này hút lõi sắt (piston) di chuyển lên trên, kéo theo van phụ mở ra để xả áp suất ở khoang điều khiển, giúp màng van chính bật mở, cho phép khí nén đi qua.

Khi dòng điện bị ngắt, từ trường biến mất, lò xo hồi đẩy lõi sắt trở về vị trí ban đầu, khoang điều khiển cân bằng áp suất, màng van đóng lại — ngắt luồng khí nén và kết thúc chu kỳ rũ bụi.

Chu trình này diễn ra rất nhanh, chỉ trong vài phần trăm giây, đảm bảo hệ thống lọc bụi hoạt động nhịp nhàng theo từng xung điện từ bộ điều khiển trung tâm.

4. Lò xo hồi (Return Spring)

Lò xo hồi là bộ phận cơ khí nhỏ nhưng có vai trò vô cùng quan trọng trong cấu tạo của van điện từ rũ bụi. Nó đảm nhiệm chức năng đưa các chi tiết chuyển động như lõi sắt và màng van trở về vị trí ban đầu sau mỗi chu kỳ hoạt động, giúp quá trình đóng – mở van diễn ra ổn định, chính xác và liên tục.

• Trong trạng thái bình thường, khi cuộn coil chưa được cấp điện, lực đàn hồi của lò xo giữ cho lõi sắt và màng van ở vị trí đóng kín, ngăn không cho khí nén thoát ra ngoài.
• Khi coil được kích hoạt, từ trường sinh ra sẽ hút lõi sắt di chuyển, thắng lực đàn hồi của lò xo, mở màng van để khí nén đi qua và rũ bụi.
• Ngay khi ngắt điện, từ trường biến mất, lò xo lập tức đẩy lõi sắt trở lại vị trí cũ, đóng kín khoang van và kết thúc chu trình xả khí.

Nhờ cơ chế này, van điện từ rũ bụi có thể hoạt động hàng trăm nghìn chu kỳ mỗi ngày mà vẫn đảm bảo tốc độ phản ứng nhanh và độ chính xác cao.

5. Lõi sắt (Piston hoặc Plunger)

Lõi sắt hay piston là bộ phận chuyển động trong van điện từ rũ bụi, có nhiệm vụ biến năng lượng điện từ thành chuyển động cơ học để điều khiển màng van đóng – mở luồng khí nén. Khi coil được cấp điện, lõi sắt bị hút lên giúp mở van; khi ngắt điện, lò xo hồi đẩy lõi sắt trở lại, đóng kín đường khí.

Bộ phận này thường làm từ thép từ tính hoặc thép không gỉ mạ niken, bề mặt được gia công nhẵn giúp chuyển động êm và chính xác. Nhờ độ bền cao và phản ứng nhanh, lõi sắt đảm bảo van hoạt động ổn định, chính xác và hiệu quả trong môi trường công nghiệp.

6. Đầu nối khí nén (Air Inlet/Outlet Port)

Đầu nối khí nén là bộ phận giúp kết nối van điện từ rũ bụi với hệ thống ống dẫn khí, đóng vai trò dẫn khí nén từ bình chứa khí đến buồng lọc bụi. Khi van mở, khí nén được xả qua các đầu nối này, tạo luồng khí mạnh để rũ sạch bụi bám trên túi lọc.

Bộ phận này thường được làm từ hợp kim nhôm hoặc thép mạ kẽm, có khả năng chịu áp lực cao và chống rò rỉ tốt. Tùy theo công suất hệ thống, đầu nối có kích thước phổ biến từ ¾ inch đến 2 inch, dạng ren hoặc mặt bích để dễ lắp đặt. Thiết kế chính xác và kín khí của đầu nối giúp luồng khí nén ổn định, đảm bảo hiệu suất rũ bụi cao và tuổi thọ dài cho toàn bộ hệ thống.

7. Gioăng làm kín (Seal & Gasket)

Gioăng làm kín là chi tiết đảm bảo độ kín khít và ổn định áp suất trong toàn bộ van điện từ rũ bụi. Bộ phận này nằm tại các vị trí tiếp giáp như giữa thân van – màng van – đầu nối khí, giúp ngăn rò rỉ khí nén trong quá trình đóng mở. Nhờ vậy, luồng khí được kiểm soát chính xác, đảm bảo hiệu quả rũ bụi tối đa và tiết kiệm năng lượng cho hệ thống.

Gioăng thường được chế tạo từ cao su NBR, EPDM, Viton hoặc silicon chịu nhiệt, có khả năng chống mài mòn, chịu áp lực và hóa chất công nghiệp. Với thiết kế vừa khít và đàn hồi cao, gioăng giúp van vận hành êm, ổn định và bền bỉ ngay cả trong môi trường làm việc khắc nghiệt. Việc sử dụng gioăng chất lượng cao là yếu tố then chốt giúp duy trì hiệu suất và kéo dài tuổi thọ của van điện từ rũ bụi.

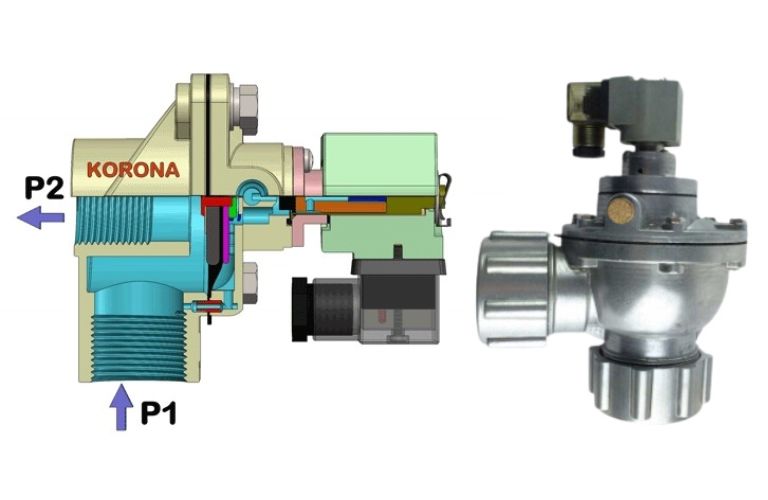

Nguyên lý hoạt động của van điện từ rũ bụi

Van điện từ rũ bụi hoạt động dựa trên cơ chế điều khiển luồng khí nén bằng tín hiệu điện từ, giúp tạo ra các xung khí mạnh và ngắn để rũ sạch lớp bụi bám trên túi lọc. Quá trình này diễn ra tự động, lặp lại tuần tự giữa các van trong hệ thống lọc bụi túi vải.

1. Khi chưa cấp điện (trạng thái nghỉ)

Ở trạng thái bình thường, cuộn coil điện từ chưa được kích hoạt, lò xo hồi giữ lõi sắt ở vị trí đóng.

• Màng van bị ép xuống, bịt kín khoang xả.
• Áp suất khí nén từ bình chứa bị chặn lại và không đi qua van.

→ Hệ thống lúc này ở trạng thái đóng hoàn toàn, không có khí thoát ra.

2. Khi cấp điện (van mở xả khí)

Khi bộ điều khiển rũ bụi (controller) gửi tín hiệu điện đến cuộn coil, dòng điện sinh ra từ trường hút lõi sắt (piston) di chuyển lên.

• Van phụ mở ra, áp suất ở khoang trên màng van giảm.
• Do chênh lệch áp suất giữa hai khoang, màng van bật mở.
• Khí nén từ bình chứa được phóng ra mạnh mẽ qua đầu nối khí, tạo thành xung khí ngắn thổi ngược vào túi lọc.

→ Lực khí này làm bụi bám trên bề mặt túi lọc bị rũ xuống, giúp làm sạch hệ thống.

3. Khi ngắt điện (van đóng lại)

Khi tín hiệu điện ngừng, từ trường trong cuộn coil biến mất, lò xo hồi đẩy lõi sắt trở lại vị trí ban đầu.

• Van phụ đóng lại, áp suất trong hai khoang cân bằng.
• Màng van hạ xuống, bịt kín đường khí nén.

→ Van trở lại trạng thái đóng kín, kết thúc một chu kỳ rũ bụi.

4. Chu kỳ hoạt động tự động

Bộ điều khiển trung tâm sẽ liên tục gửi tín hiệu điện theo thứ tự đến từng van, đảm bảo các túi lọc được rũ bụi luân phiên, đều đặn và không trùng thời điểm.

→ Nhờ vậy, hệ thống lọc bụi luôn hoạt động ổn định, duy trì lưu lượng khí tối ưu mà không cần dừng toàn bộ quy trình.

Tóm lại nguyên lý hoạt động của van điện từ rũ bụi là chuyển đổi tín hiệu điện thành hành động cơ khí điều khiển khí nén, tạo ra xung khí rũ bụi hiệu quả. Cấu tạo đơn giản, phản ứng nhanh và khả năng làm việc liên tục giúp thiết bị này trở thành trái tim của hệ thống lọc bụi công nghiệp hiện đại.

Ứng dụng thực tế của van điện từ rũ bụi

Van điện từ rũ bụi được ứng dụng rộng rãi trong các hệ thống lọc bụi công nghiệp, đặc biệt là lọc bụi túi vải (bag filter) – nơi cần loại bỏ bụi mịn trong không khí, khí thải hoặc quá trình sản xuất. Thiết bị này giúp làm sạch túi lọc tự động, đảm bảo hệ thống vận hành liên tục, ổn định và đạt hiệu suất cao.

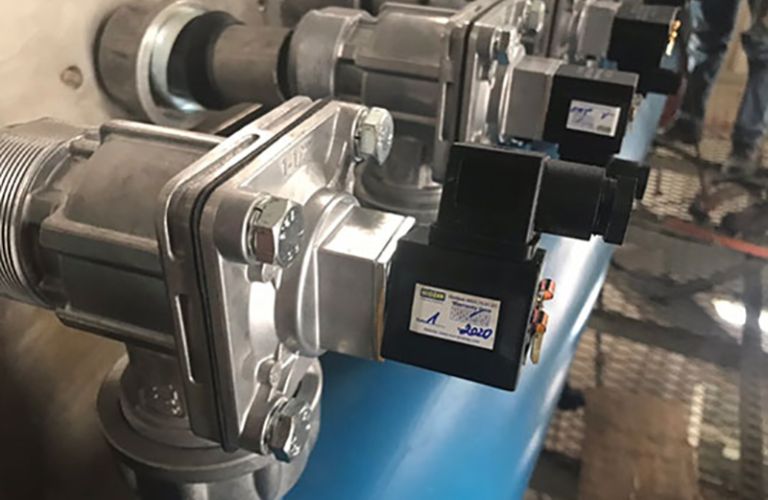

1. Trong hệ thống lọc bụi túi vải công nghiệp

Đây là ứng dụng phổ biến nhất. Van điện từ được lắp trên đường ống khí nén, kết nối với bộ điều khiển rũ bụi và bình khí nén. Khi hoạt động, van sẽ xả khí nén theo chu kỳ, thổi ngược vào từng túi lọc, làm bụi tách khỏi bề mặt vải lọc và rơi xuống phễu chứa bên dưới. Quá trình này giúp túi lọc luôn sạch, không bị bít tắc, đảm bảo lưu lượng khí ổn định.

2. Trong các nhà máy và ngành công nghiệp nặng

Van điện từ rũ bụi được sử dụng trong nhiều lĩnh vực như:

• Nhà máy xi măng: Làm sạch bụi xi măng trong hệ thống hút bụi silo, băng tải, lò quay.
• Ngành gỗ và nội thất: Loại bỏ mùn cưa, bụi sơn và bụi gỗ phát sinh trong quá trình sản xuất.
• Ngành luyện kim, cơ khí: Hút và lọc bụi kim loại, bụi hàn, bụi từ các thiết bị cắt gọt.
• Ngành thực phẩm, dược phẩm: Giữ môi trường sản xuất sạch sẽ, đảm bảo tiêu chuẩn vệ sinh.
• Nhà máy hóa chất và sơn: Giảm thiểu bụi độc hại trong không khí, bảo vệ sức khỏe người lao động.

Vai trò của van điện từ rũ bụi trong vận hành hệ thống lọc bụi:

• Giúp tự động hóa quá trình làm sạch túi lọc, không cần dừng máy để vệ sinh thủ công.
• Duy trì hiệu suất lọc ổn định, giảm tổn thất áp suất và tiết kiệm năng lượng.
• Tăng tuổi thọ túi lọc và các thiết bị trong hệ thống.
• Đảm bảo an toàn môi trường, giảm thiểu bụi phát tán ra không khí.

5 Lưu ý khi lắp đặt và sử dụng van điện từ rũ bụi

Để van điện từ rũ bụi hoạt động ổn định và bền bỉ, người dùng cần chú ý đến quá trình lựa chọn, lắp đặt, vận hành và bảo dưỡng. Dưới đây là những điểm quan trọng giúp đảm bảo hiệu suất và tuổi thọ của thiết bị.

1. Chọn đúng loại van phù hợp

Trước khi lắp đặt, cần xác định đúng kích thước van (1 inch, 1.5 inch, 2 inch…) và kiểu kết nối (góc, thẳng, ren hoặc bích) sao cho phù hợp với thiết kế hệ thống. Ngoài ra, điện áp cuộn coil phải tương thích với bộ điều khiển, thường là 24VDC, 110VAC hoặc 220VAC. Sử dụng van chất lượng cao, có thương hiệu uy tín sẽ giúp đảm bảo độ kín, độ nhạy và độ bền lâu dài.

2. Lắp đặt đúng kỹ thuật

Khi lắp đặt, cần tuân thủ đúng hướng dòng khí nén được đánh dấu trên thân van để tránh lỗi vận hành. Trước khi kết nối, nên xả sạch đường ống khí nén để loại bỏ cặn bẩn và tạp chất. Các mối nối cần được siết chặt và kiểm tra độ kín, tránh rò rỉ làm giảm áp lực khí. Đồng thời, van phải được cố định chắc chắn, không để rung lắc trong quá trình hoạt động.

3. Đảm bảo áp suất khí nén ổn định

Áp suất làm việc lý tưởng của van điện từ rũ bụi thường nằm trong khoảng 0.4 – 0.7 MPa. Nếu áp suất quá thấp, luồng khí rũ bụi sẽ yếu; ngược lại, nếu quá cao, có thể gây hư hại cho màng van hoặc túi lọc. Hệ thống nên được trang bị bộ lọc – điều áp – bôi trơn (FRL) để giữ cho khí nén luôn sạch, khô và ổn định.

4. Vận hành và bảo dưỡng định kỳ

Trong quá trình sử dụng, cần kiểm tra cuộn coil, màng van và lò xo hồi định kỳ (3–6 tháng/lần). Nếu phát hiện dấu hiệu rò khí, kẹt van hoặc coil hoạt động yếu, nên thay thế ngay. Bên cạnh đó, cần xả nước ngưng trong bình khí nén, vệ sinh đường ống và đảm bảo bộ điều khiển hoạt động theo đúng chu kỳ. Việc bảo dưỡng thường xuyên giúp giảm hỏng hóc và kéo dài tuổi thọ thiết bị.

5. Tuân thủ quy tắc an toàn

Trước khi tháo lắp hoặc bảo trì, phải ngắt hoàn toàn nguồn điện và khí nén để tránh sự cố. Không vận hành van trong môi trường có nhiệt độ, độ ẩm hoặc hóa chất vượt mức cho phép. Khi thay thế linh kiện, nên sử dụng phụ kiện chính hãng để đảm bảo khả năng tương thích và độ kín khí tuyệt đối.

Cách bảo dưỡng và kiểm tra van định kỳ

Để van điện từ rũ bụi hoạt động ổn định, hiệu quả và kéo dài tuổi thọ, việc bảo dưỡng định kỳ là vô cùng quan trọng. Dưới đây là những hướng dẫn cơ bản giúp bạn kiểm tra, vệ sinh và bảo trì van đúng cách:

1. Kiểm tra định kỳ theo chu kỳ sử dụng

Nên tiến hành kiểm tra van 3–6 tháng một lần, tùy theo tần suất hoạt động của hệ thống. Trong môi trường nhiều bụi, tần suất kiểm tra nên dày hơn. Các bước kiểm tra bao gồm:

• Lắng nghe âm thanh khi van hoạt động – nếu có tiếng “xì” hoặc “khẹt khẹt”, có thể van bị rò khí hoặc kẹt.
• Kiểm tra khả năng đóng mở của van có đúng chu kỳ điều khiển hay không.
• Quan sát hiện tượng rung, nhiệt cao bất thường hoặc chậm phản ứng, thường do cuộn coil hoặc lõi sắt gặp sự cố.

2. Làm sạch và bảo dưỡng màng van

Màng van là bộ phận làm việc liên tục nên dễ bám bụi, dầu hoặc bị mài mòn. Định kỳ tháo màng van ra để vệ sinh bằng khí nén sạch hoặc khăn mềm, không dùng dung môi mạnh.

Nếu màng bị rách, biến dạng hoặc chai cứng, cần thay mới ngay để đảm bảo độ kín khí và hiệu suất rũ bụi. Khi lắp lại, chú ý đặt màng đúng vị trí và siết ốc vừa phải, tránh làm biến dạng bề mặt tiếp xúc.

3. Kiểm tra cuộn coil điện từ và lõi sắt

Cuộn coil cần được kiểm tra nguồn điện đầu vào và độ cách điện. Nếu coil bị nóng, ngửi thấy mùi khét hoặc không tạo từ trường, cần thay ngay.

Đối với lõi sắt (piston), hãy kiểm tra xem có bị kẹt, gỉ sét hoặc bám bụi không. Dùng khăn khô lau sạch và bôi một lớp dầu bôi trơn mỏng nếu cần thiết. Các chi tiết chuyển động phải trơn tru, không bị cứng hoặc lệch trục.

4. Kiểm tra đường ống và nguồn khí nén

• Khí nén là yếu tố quyết định hiệu quả hoạt động của van. Hãy đảm bảo áp suất ổn định trong khoảng 0.4–0.7 MPa.
• Kiểm tra toàn bộ đường ống dẫn khí, khớp nối và van khóa xem có rò rỉ không. Đồng thời, xả nước và cặn trong bình chứa khí nén để tránh đưa hơi ẩm vào van, gây hư màng hoặc coil.

5. Ghi chép và thay thế định kỳ

Sau mỗi lần bảo dưỡng, nên ghi lại ngày kiểm tra, tình trạng van và các linh kiện đã thay thế. Việc này giúp theo dõi tuổi thọ và dễ dàng phát hiện bất thường. Các bộ phận như màng van, coil, gioăng làm kín nên được thay mới sau 12–18 tháng sử dụng, ngay cả khi chưa hư hỏng, để đảm bảo độ ổn định của hệ thống.

Van điện từ rũ bụi là thiết bị không thể thiếu trong hệ thống lọc bụi công nghiệp, giúp làm sạch túi lọc tự động, duy trì hiệu suất và kéo dài tuổi thọ hệ thống. Việc nắm rõ nguyên lý hoạt động, cấu tạo và cách bảo dưỡng định kỳ sẽ giúp van hoạt động ổn định, tiết kiệm năng lượng và giảm chi phí vận hành.
