Vang màng là một trong những loại van công nghiệp được sử dụng rộng rãi nhờ khả năng đóng mở linh hoạt và độ kín cao. Với thiết kế đặc biệt có màng ngăn cách ly lưu chất với thân van, loại van này phù hợp cho nhiều môi trường khác nhau, từ nước sạch, nước thải đến hóa chất, dược phẩm và thực phẩm.

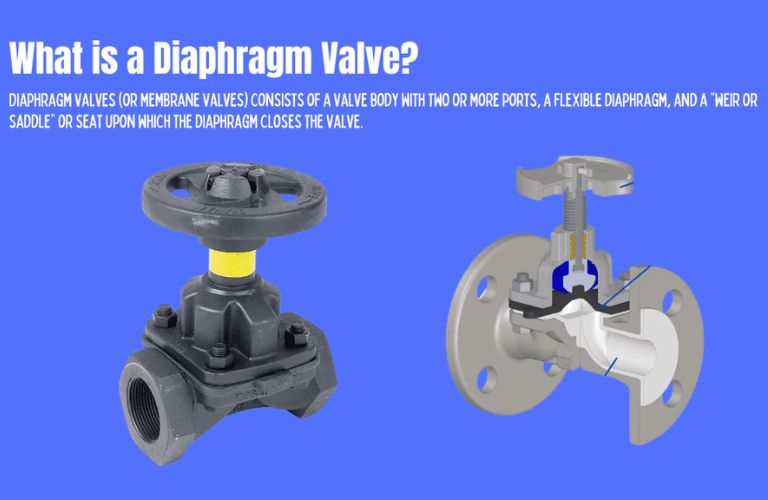

Van màng là gì?

Van màng (Diaphragm Valve) là một loại van công nghiệp chuyên dùng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Điểm khác biệt lớn nhất của van màng so với các loại van khác nằm ở cấu tạo có màng ngăn đàn hồi (diaphragm) làm bằng cao su, EPDM, PTFE hoặc các vật liệu tổng hợp đặc biệt. Màng này giúp ngăn cách hoàn toàn dòng lưu chất với các bộ phận truyền động và thân van, từ đó đảm bảo độ kín cao, chống rò rỉ và bảo vệ van khỏi sự ăn mòn.

Van màng được thiết kế để hoạt động hiệu quả với nhiều loại môi chất khác nhau như: nước sạch, nước thải, khí nén, hóa chất, dung dịch ăn mòn, thậm chí cả lưu chất có độ nhớt cao hoặc chứa hạt rắn nhỏ. Nhờ vậy, loại van này được ứng dụng rộng rãi trong các ngành:

• Xử lý nước: nước sạch, nước thải sinh hoạt và công nghiệp.
• Hóa chất – hóa dầu: kiểm soát dòng chảy của axit, kiềm, dung dịch ăn mòn.
• Dược phẩm và thực phẩm: môi trường yêu cầu độ tinh khiết và vệ sinh cao.
• Công nghiệp điện tử, vi sinh, phòng thí nghiệm: đảm bảo an toàn và chống nhiễm bẩn.

Với những đặc tính trên, van màng không chỉ đóng vai trò là thiết bị kiểm soát dòng chảy mà còn giúp tăng tuổi thọ hệ thống đường ống, đảm bảo an toàn và hiệu quả vận hành.

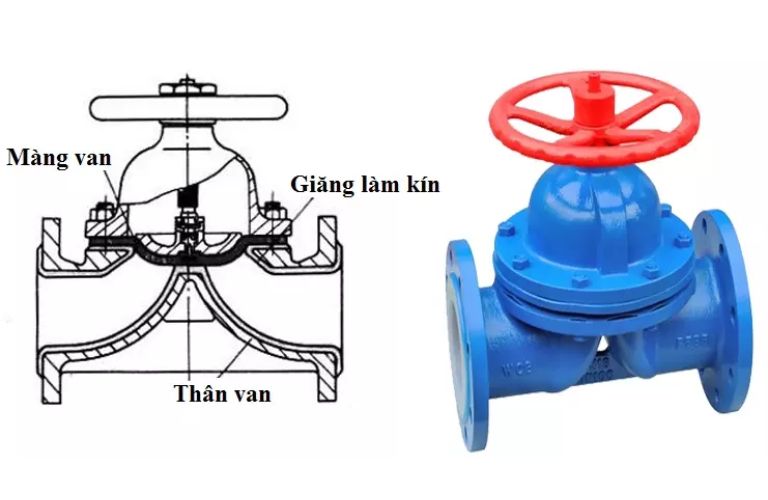

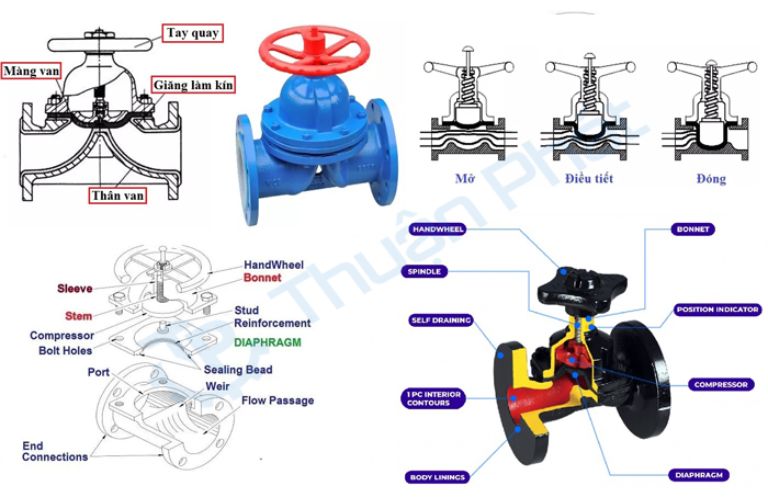

Cấu tạo của van màng

Van màng (diaphragm valve) được thiết kế xoay quanh màng ngăn đàn hồi để đóng/mở và cách ly lưu chất khỏi cơ cấu truyền động. Nhờ đó, van màng đạt độ kín cao, dễ vệ sinh và phù hợp với môi trường ăn mòn hoặc yêu cầu tiệt trùng. Cấu tạo tổng thể gồm: thân van, màng ngăn, bệ chặn/ghế van (weir/seat), nắp van, trục van, bộ truyền động, cùng gioăng và liên kết.

1. Thân van (Body)

Thân van là “khung xương” chịu lực và là nơi dòng chảy đi qua. Hình học bên trong của thân quyết định mức tụt áp, khả năng tự xả cặn và tính phù hợp với các môi chất khác nhau.

• Kiểu thiết kế:
  • Weir type (dạng gờ chắn): đóng mở nhanh, ít hành trình; phù hợp điều tiết và môi chất sạch/ít hạt.
  • Straight-through (dòng thẳng): lỗ thông thẳng, thoát cặn tốt; phù hợp bùn, hạt rắn mịn.
• Vật liệu thân: gang, thép carbon, inox (304/316/316L), nhựa (PVC/CPVC/PP/PVDF)—tùy môi trường ăn mòn, nhiệt độ, áp suất.
• Lớp lót (lining) bên trong (nếu có): cao su, ebonite, PTFE để tăng chịu hóa chất và giảm bám bẩn.
• Chuẩn kết nối đường ống: mặt bích (JIS/ANSI/DIN), ren (BSPT/NPT), clamp (tri-clamp) cho ngành thực phẩm/dược.
• Xử lý bề mặt: đánh bóng (Ra thấp) cho ứng dụng vệ sinh; phủ sơn/epoxy chống ăn mòn cho nước thải/hóa chất.
• Hướng lắp & thoát cặn: thiết kế thân + vị trí weir giúp drainability tốt khi lắp đúng chiều.

2. Màng ngăn (Diaphragm)

Đây là thành phần cốt lõi quyết định độ kín và độ bền của van màng. Màng vừa là bề mặt đóng kín vừa là lớp cách ly hoàn toàn lưu chất với phần truyền động.

• Vật liệu phổ biến:
  • EPDM, NBR (đàn hồi tốt, đa dụng);
  • PTFE/Teflon (chịu hóa chất mạnh, ít bám bẩn);
  • FKM, Silicone (tùy nhiệt/ứng dụng đặc thù).
• Cấu trúc màng: đơn lớp (elastomer) hoặc composite PTFE + elastomer (PTFE tiếp xúc lưu chất, elastomer đàn hồi).
• Đặc tính thiết kế: độ dày, vành gia cường, gờ/rib chống xoắn giúp đóng đều và tăng tuổi thọ.
• Chứng nhận vệ sinh (nếu cần): tiêu chuẩn tiếp xúc thực phẩm/thuốc (ví dụ FDA, 3-A, USP Class VI, ASME BPE – tùy nhà SX).
• Bảo trì: màng là chi tiết hao mòn có thể tháo thay nhanh từ phía trên nắp van.

3. Bệ chặn/ghế van – Weir/Seat

Bề mặt tựa của màng khi đóng van. Hình dạng và độ phẳng/độ nhẵn của ghế ảnh hưởng trực tiếp đến độ kín và sự mài mòn của màng.

• Weir (gờ chắn) dạng chữ V/đỉnh bo: giảm lực ma sát khi đóng, thích hợp điều tiết.
• Seat phẳng (dòng thẳng): đảm bảo diện tích thông dòng lớn, phù hợp lưu chất chứa hạt/bùn.
• Vật liệu & xử lý: cùng vật liệu thân hoặc lót PTFE; bề mặt thường gia công nhẵn để kéo dài tuổi thọ màng.

4. Nắp van (Bonnet)

Nắp van là “mái che” cho khoang màng và cơ cấu dịch chuyển. Thiết kế nắp quyết định khả năng bảo vệ, dễ bảo trì và tích hợp phụ kiện chỉ thị.

• Kết cấu: dạng nắp bắt bu-lông dễ tháo; có vòng đệm ngăn rò phía trên.
• Khoang khô, cách ly: bảo vệ trục/ren khỏi hơi ẩm, hóa chất.
• Cửa xả/thoát khí (nếu có): tránh tích tụ áp trong khoang nắp.
• Vị trí: thước hành trình/cửa sổ quan sát OPEN/CLOSE hỗ trợ vận hành.

5. Trục van (Stem)

Trục truyền chuyển động từ tay quay/actuator đến màng ngăn. Nhờ màng cách ly, trục không tiếp xúc với lưu chất – ưu điểm lớn của van màng.

• Vật liệu: thép không gỉ, bề mặt mạ/cứng hóa chống mài mòn ren.
• Cơ cấu ren – dẫn hướng: ren thang/ren vuông cho lực lớn; có bạc dẫn hướng giảm lệch tâm.
• Chống xoay màng: chốt/đĩa kẹp giúp màng chỉ tịnh tiến không xoay, tránh xé màng.
• Điều chỉnh hành trình: vít chặn/êcu tinh chỉnh điểm đóng kín, giảm “over-compression”.

6. Bộ truyền động (Actuator/Handwheel)

Bộ truyền động có cơ cấu tạo lực đóng/mở. Tùy mức tự động hóa, van màng có thể vận hành thủ công hoặc tự động.

• Tay quay (handwheel): đơn giản, bền; thích hợp cỡ nhỏ/trung, thao tác không thường xuyên.
• Khí nén: spring-return (fail-safe) hoặc double-acting; tương thích positioner, van điện từ, công tắc hành trình.
• Điện: mô-tơ hộp số, có thể tích hợp bộ điều khiển, feedback 4–20 mA, tùy chọn tốc độ/điểm dừng.
• Phụ kiện điều khiển: công tắc giới hạn, hiển thị vị trí, air filter regulator, solenoid, positioner PID cho điều tiết lưu lượng.

7. Gioăng làm kín & liên kết (Gasket, Bolting)

Hệ gioăng và bu-lông đảm bảo kết nối kín giữa thân–nắp–màng, chịu rung và biến thiên nhiệt.

• Gioăng: vật liệu EPDM, PTFE, graphite… đặt tại bề mặt tiếp giáp; thiết kế rãnh giảm trượt.
• Bu-lông/đai ốc: thép mạ kẽm hoặc inox; mô-men siết theo khuyến nghị để bảo toàn độ kín, tránh bóp nát màng.
• Phòng rò: lỗ kiểm tra/đường thoát rò (tell-tale) trên nắp ở một số dòng van.

8. Tùy chọn vệ sinh & ngành đặc thù

Với thực phẩm–dược, van màng cần đáp ứng vệ sinh, tiệt trùng và khả năng thoát cặn tốt.

• Kết nối clamp (tri-clamp): tháo lắp nhanh khi CIP/SIP.
• Bề mặt vệ sinh: đánh bóng Ra thấp, hạn chế điểm lưu tồn.
• Drainability & lắp đặt: định hướng thân van để tự thoát khi xả; dùng weir cho bồn/đường ống cao điểm.
• Vật liệu màng đạt chuẩn: PTFE/EPDM compliant (hãng cung cấp chứng nhận phù hợp).

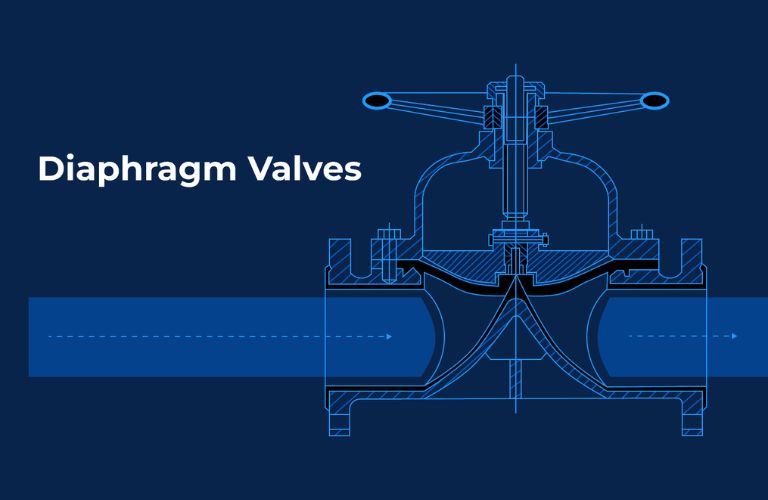

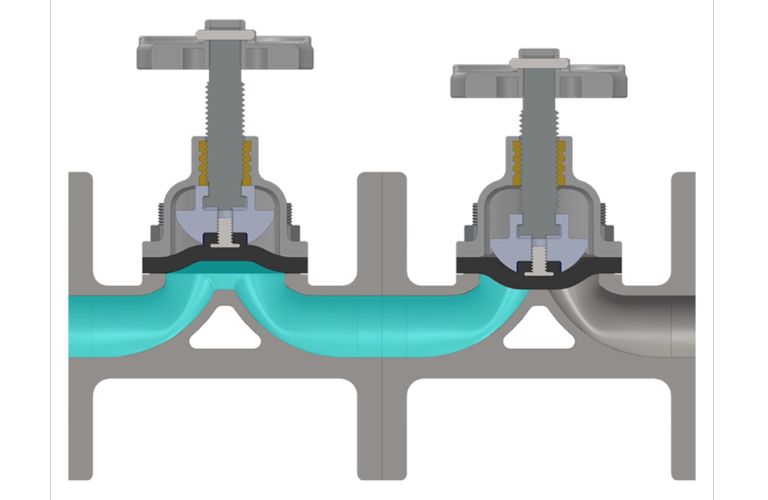

Nguyên lý hoạt động của van màng

Nguyên lý hoạt động của van màng dựa trên sự dịch chuyển lên – xuống của màng ngăn đàn hồi (diaphragm) để kiểm soát dòng chảy. Khi bộ truyền động (tay quay, khí nén hoặc điện) tác động, lực sẽ truyền qua trục van xuống màng ngăn. Màng này ép sát vào bệ chặn (weir/seat) để ngăn dòng chảy, hoặc nâng lên khỏi bệ chặn để cho phép lưu chất đi qua.

Điểm đặc biệt là màng ngăn luôn cách ly hoàn toàn lưu chất với trục van và bộ truyền động, nhờ vậy mà các bộ phận cơ khí không tiếp xúc với môi chất ăn mòn hay độc hại. Đây là ưu thế lớn giúp van màng đảm bảo độ bền và an toàn vận hành trong những môi trường khắc nghiệt.

1. Trạng thái mở van

• Khi người vận hành xoay tay quay hoặc khi actuator nhận tín hiệu mở:
  • Trục van nâng lên.
  • Màng ngăn được kéo lên khỏi bệ chặn.
  • Dòng lưu chất chảy tự do qua khoang van.
• Lưu lượng đi qua phụ thuộc vào độ nâng của màng ngăn.

2. Trạng thái đóng van

• Khi xoay tay quay theo chiều đóng hoặc khi actuator nhận tín hiệu đóng:
  • Trục van ép xuống.
  • Màng ngăn bị ép chặt vào bệ chặn (weir/seat).
  • Khoang van được ngăn cách hoàn toàn, lưu chất không thể đi qua.
• Độ kín cao nhờ bề mặt màng và bệ chặn được thiết kế phẳng và đàn hồi tốt.

3. Chế độ điều tiết lưu lượng

Không chỉ đóng/mở, van màng còn có thể điều tiết bằng cách điều chỉnh độ nâng hạ của màng. Vị trí trung gian của màng cho phép kiểm soát chính xác lưu lượng. Tuy nhiên, khi dùng để điều tiết thường xuyên, màng sẽ chịu ma sát nhiều → dễ giảm tuổi thọ, cần chọn vật liệu màng phù hợp.

4. Đặc điểm trong vận hành

• Thời gian đóng/mở: thường chậm hơn van bi, van bướm, vì màng cần di chuyển theo hành trình dài.
• Áp suất làm việc: van màng thích hợp với áp suất trung bình – thấp (thường ≤ 10 bar), không dùng cho áp suất quá cao.
• Nhiệt độ: giới hạn phụ thuộc vào vật liệu màng (cao su, EPDM, PTFE).
• Ưu thế nổi bật: không rò rỉ, lưu chất không tiếp xúc với trục, dễ bảo trì, an toàn cho môi chất sạch và ăn mòn.

Tóm lại, nguyên lý hoạt động của van màng rất đơn giản: đóng bằng cách màng ép xuống chặn dòng, mở bằng cách nâng màng lên cho lưu chất đi qua. Nhờ cấu trúc này, van màng vừa đóng vai trò khóa dòng, vừa có thể điều tiết, đồng thời đảm bảo độ kín và an toàn trong nhiều ứng dụng công nghiệp.

Phân loại van màng

Van màng được ứng dụng trong nhiều ngành công nghiệp khác nhau nên được thiết kế với nhiều biến thể để phù hợp từng môi trường làm việc. Việc phân loại van màng thường dựa trên hình dạng thân van, cơ chế vận hành và vật liệu chế tạo.

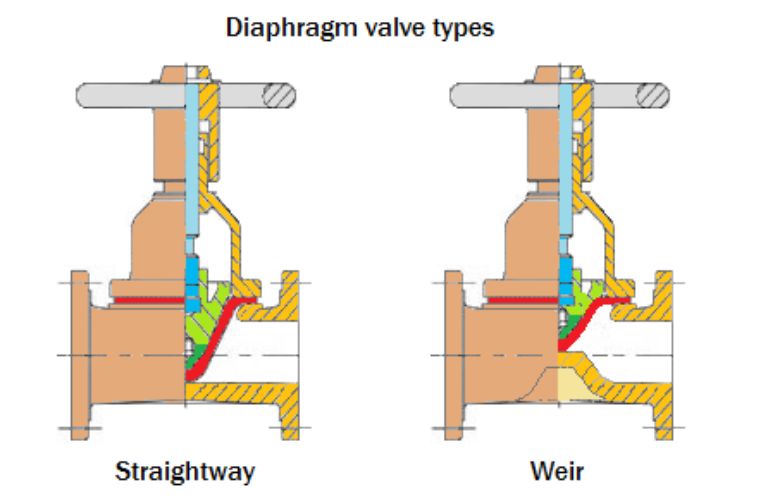

1. Phân loại theo cấu tạo thân van

Van màng được chia thành hai kiểu thân chính, mỗi loại có đặc điểm riêng về thiết kế và phạm vi ứng dụng:

+ Van màng dạng gờ chắn (Weir Type Diaphragm Valve)

Đây là kiểu thiết kế truyền thống và được sử dụng rộng rãi nhất của van màng. Nhờ có gờ chắn bên trong thân, loại van này giúp quá trình đóng/mở nhanh hơn và đảm bảo độ kín cao, đặc biệt phù hợp cho môi chất sạch hoặc yêu cầu điều tiết chính xác.

• Cấu tạo: Bên trong thân có một gờ chắn (weir) hình yên ngựa. Khi đóng, màng chỉ cần ép xuống gờ chắn để chặn dòng chảy.
• Đặc điểm:
  • Hành trình ngắn hơn → đóng/mở nhanh, ít hao mòn màng.
  • Dễ kiểm soát lưu lượng nên thường dùng để điều tiết dòng chảy.
  • Bề mặt trong nhẵn, phù hợp cho môi chất sạch, không chứa nhiều cặn.
• Ứng dụng: Thường thấy trong ngành thực phẩm, dược phẩm, nước sạch – nơi yêu cầu độ tinh khiết và độ kín cao.

+ Van màng dòng thẳng (Straight-Through Diaphragm Valve)

Khác với dạng gờ chắn, loại van này có thân thẳng, cho phép dòng chảy đi qua gần như không bị cản trở. Nhờ thiết kế này, van rất hiệu quả khi sử dụng cho lưu chất chứa cặn, bùn hoặc hạt rắn nhỏ, hạn chế tình trạng tắc nghẽn.

• Cấu tạo: Thân van thiết kế thẳng, không có gờ chắn. Khi mở, dòng chảy đi qua van gần như không bị cản trở.
• Đặc điểm:
  • Lưu lượng lớn, tổn thất áp suất thấp.
  • Cặn bẩn hoặc chất rắn nhỏ dễ dàng đi qua, hạn chế tắc nghẽn.
  • Thích hợp cho dòng chảy có độ nhớt cao hoặc chứa hạt rắn mịn.
• Ứng dụng: Sử dụng phổ biến trong xử lý nước thải, bùn, dung dịch có lẫn cặn hoặc hóa chất đặc.

2. Phân loại theo cơ chế vận hành

Bên cạnh sự khác biệt về thiết kế thân, van màng còn được phân loại theo cách thức vận hành. Tùy theo yêu cầu sử dụng, người ta có thể chọn loại thủ công hoặc tự động hóa.

+ Van màng tay quay (Manual Diaphragm Valve)

Đây là dạng cơ bản và phổ biến nhất của van màng. Người vận hành trực tiếp xoay tay quay để đóng hoặc mở van, thích hợp cho các hệ thống nhỏ và không yêu cầu tự động hóa.

• Cấu tạo & nguyên lý: Sử dụng tay quay gắn trên nắp van. Khi xoay tay quay, lực truyền xuống trục van để ép hoặc nhấc màng ngăn.
• Đặc điểm:
  • Thiết kế đơn giản, chi phí thấp.
  • Dễ lắp đặt, dễ sử dụng.
  • Không phụ thuộc vào nguồn điện hay khí nén.
• Ứng dụng: Hệ thống nhỏ, thao tác ít, nơi không cần điều khiển từ xa (ví dụ: hệ thống cấp nước, thí nghiệm, xử lý nước thủ công).

+ Van màng điều khiển khí nén (Pneumatic Diaphragm Valve)

Van màng điều khiển khí nén là phiên bản tự động hóa bằng năng lượng khí nén. Van màng khí nén thường được dùng trong các dây chuyền sản xuất hiện đại, nơi cần tốc độ đóng mở nhanh và an toàn trong môi trường dễ cháy nổ.

• Cấu tạo & nguyên lý: Trang bị bộ truyền động bằng xi lanh khí nén. Khi nhận tín hiệu khí, piston di chuyển làm trục van đóng/mở màng.
• Đặc điểm:
  • Đóng/mở nhanh, lực mạnh.
  • Có thể tích hợp điều khiển tự động (với van điện từ, positioner).
  • An toàn trong môi trường dễ cháy nổ vì không dùng điện.
• Ứng dụng: Nhà máy bia, sữa, dược phẩm, hóa chất – nơi yêu cầu tự động hóa cao, vận hành liên tục và an toàn.

+ Van màng điều khiển điện (Electric Diaphragm Valve)

Van màng điều khiển điện sử dụng mô-tơ điện để thay thế sức người hoặc khí nén. Loại van này thường có độ chính xác cao, dễ dàng điều khiển từ xa và được ứng dụng trong các hệ thống tự động hóa cao cấp.

• Cấu tạo & nguyên lý: Sử dụng mô-tơ điện kết hợp hộp số để quay trục, tác động màng đóng/mở.
• Đặc điểm:
  • Có thể điều khiển từ xa, tích hợp hệ thống SCADA/DCS.
  • Thao tác chính xác, có thể dừng ở nhiều vị trí trung gian để điều tiết lưu lượng.
  • Chi phí cao hơn van khí nén, tốc độ đóng/mở chậm hơn.
• Ứng dụng: Ngành xử lý nước, hóa chất, hệ thống yêu cầu điều khiển chính xác và liên tục.

3. Phân loại theo vật liệu chế tạo

Vật liệu chế tạo là yếu tố quan trọng quyết định khả năng chịu nhiệt, chịu áp, chống ăn mòn và độ bền của van màng. Tùy vào môi trường làm việc (nước sạch, hóa chất, dung môi ăn mòn hay thực phẩm, dược phẩm), van màng được sản xuất từ nhiều loại vật liệu khác nhau. Dưới đây là các loại phổ biến nhất:

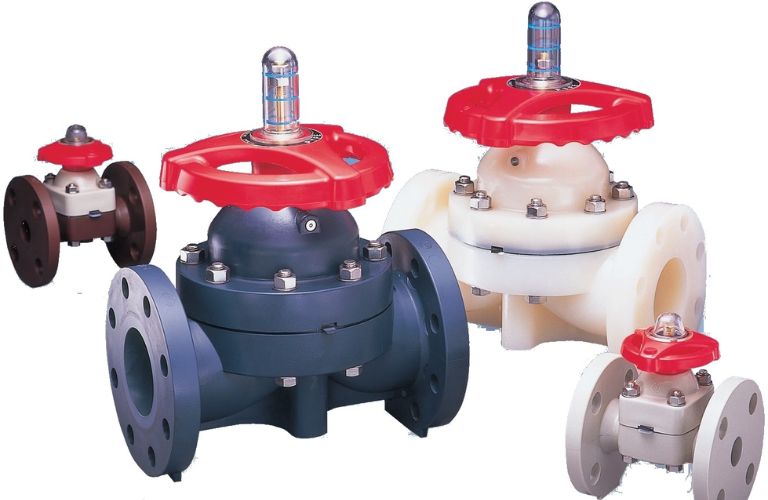

+ Van màng nhựa (PVC, CPVC, PP, PVDF)

Đây là loại van có thân và một số chi tiết được làm từ nhựa kỹ thuật, thường dùng cho các hệ thống có môi chất ăn mòn nhẹ đến trung bình.

• Đặc điểm:
  • Nhẹ, dễ lắp đặt, giá thành thấp.
  • Khả năng chống ăn mòn tốt với axit, kiềm, muối.
  • Không chịu được áp suất và nhiệt độ cao.
• Ứng dụng: Thích hợp cho xử lý nước, bể bơi, hệ thống hóa chất loãng, sản xuất dược phẩm và thực phẩm ở mức độ cơ bản.

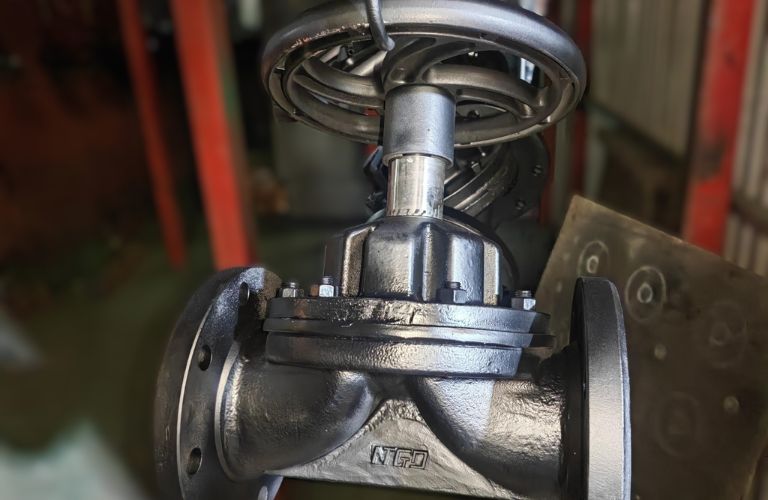

+ Van màng gang

Van màng gang là loại van có thân bằng gang, được sử dụng phổ biến nhờ giá thành hợp lý và độ bền cơ học tốt.

• Đặc điểm:
  • Chịu được áp lực trung bình.
  • Giá rẻ, sẵn có trên thị trường.
  • Hạn chế khi dùng cho môi trường có hóa chất ăn mòn mạnh.
• Ứng dụng: Dùng trong cấp thoát nước, hệ thống HVAC, xử lý nước thải dân dụng và công nghiệp.

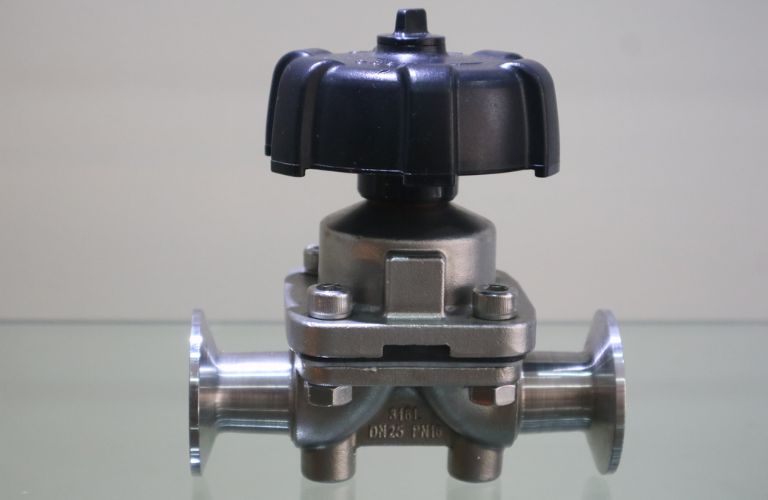

+ Van màng inox (Inox 304, 316, 316L)

Van màng inox là loại cao cấp, có khả năng chống ăn mòn và chịu nhiệt tốt, đặc biệt phù hợp cho môi trường yêu cầu vệ sinh cao.

• Đặc điểm:
  • Độ bền cơ học cao, chống ăn mòn hiệu quả.
  • Dễ vệ sinh, đáp ứng tiêu chuẩn an toàn vệ sinh thực phẩm (FDA, 3A, GMP).
  • Giá thành cao hơn so với gang và nhựa.
• Ứng dụng: Sử dụng nhiều trong ngành thực phẩm, đồ uống, dược phẩm, hóa chất tinh khiết, điện tử và vi sinh.

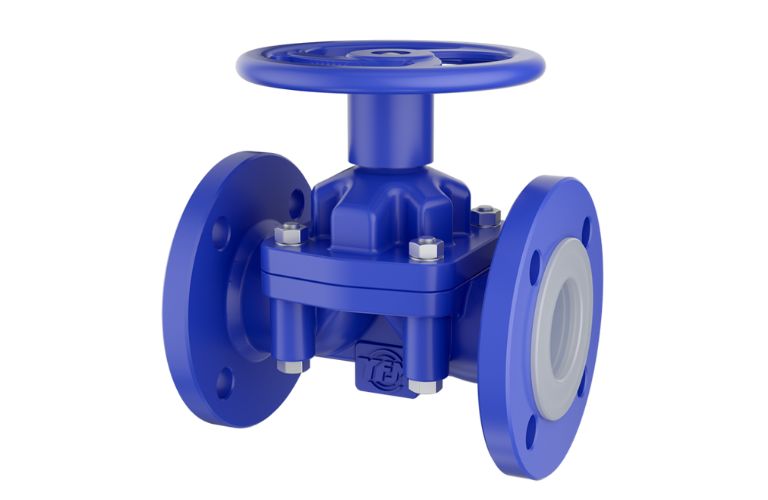

+ Van màng lót PTFE/Teflon

Đây là loại van có thân bằng gang, inox hoặc thép nhưng bên trong được lót PTFE/Teflon để tăng khả năng chống ăn mòn.

• Đặc điểm:
  • Chịu được hầu hết các loại hóa chất mạnh (axit, kiềm, dung môi hữu cơ).
  • Độ kín cao, chống bám bẩn.
  • Giá thành cao, thường dùng cho môi trường đặc thù.
• Ứng dụng: Ngành hóa chất, hóa dầu, mạ điện, sản xuất axit, bột giặt, phân bón.

4. Phân loại theo chức năng

Ngoài sự khác biệt về cấu tạo thân, cơ chế vận hành và vật liệu, van màng còn được phân loại theo chức năng trong hệ thống đường ống. Cách phân loại này giúp người dùng lựa chọn đúng loại van để đáp ứng yêu cầu vận hành: đóng/mở, điều tiết hoặc chuyển hướng dòng chảy.

+ Van màng 2 ngã (Two-way Diaphragm Valve)

Đây là loại van màng phổ biến nhất, có thiết kế đơn giản với hai cổng kết nối (đầu vào và đầu ra). Loại này có cấu tạo gọn nhẹ, dễ lắp đặt, dễ bảo trì, chỉ thực hiện chức năng cơ bản là đóng/mở hoặc điều tiết dòng chảy theo một hướng.

Van màng 2 ngã thường được dùng rộng rãi trong hệ thống cấp nước, xử lý nước thải, ngành thực phẩm và dược phẩm.

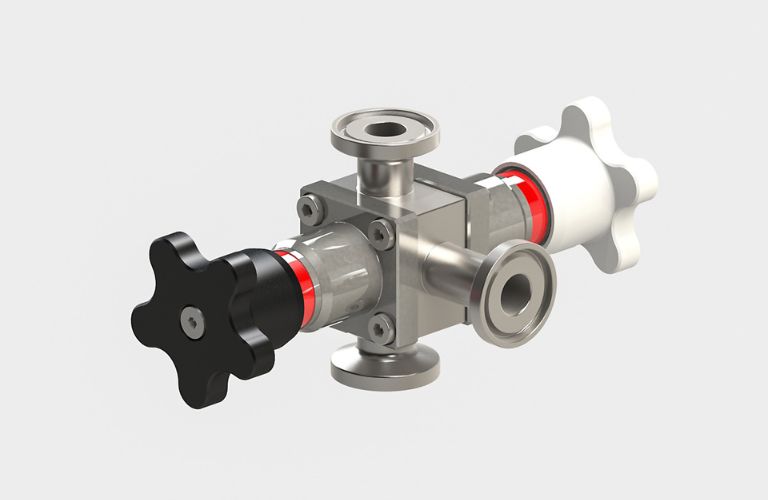

+ Van màng 3 ngã (Three-way Diaphragm Valve)

Đây là loại van được thiết kế đặc biệt với ba cổng kết nối, cho phép phân nhánh hoặc chuyển hướng dòng chảy. Loại van này có thể trộn hai dòng chất lỏng lại với nhau hoặc phân chia một dòng thành hai nhánh, tối ưu cho hệ thống cần thay đổi hướng dòng chảy linh hoạt.

Ứng dụng phổ biến: Ngành dược phẩm, hóa chất, thực phẩm, nơi cần phối trộn hoặc phân chia dòng sản phẩm.

+ Van màng điều tiết (Throttling Diaphragm Valve)

Khác với loại van chỉ dùng để đóng/mở, loại van màng này được thiết kế chuyên dụng cho việc điều chỉnh lưu lượng trong đường ống.

Đặc điểm:

• Có thể giữ ở nhiều vị trí trung gian để kiểm soát lưu lượng chính xác.
• Màng van và ghế van được tối ưu để hạn chế mài mòn khi vận hành thường xuyên.

Van màng 3 ngã thích hợp cho ngành công nghiệp xử lý nước, hóa chất, thực phẩm và dược phẩm, nơi cần điều chỉnh lưu lượng liên tục.

Ưu điểm và nhược điểm của van màng

Van màng được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ sở hữu nhiều ưu điểm nổi bật so với các loại van khác. Tuy nhiên, giống như bất kỳ thiết bị nào, van màng cũng có những hạn chế nhất định. Việc nắm rõ cả ưu điểm và nhược điểm sẽ giúp người dùng lựa chọn đúng loại van cho từng ứng dụng.

+ Ưu điểm

• Độ kín cao: Màng ngăn ép chặt vào bệ chặn, hạn chế rò rỉ ngay cả với lưu chất độc hại hoặc dễ bay hơi.
• Cách ly lưu chất: Lưu chất không tiếp xúc với trục và bộ truyền động, tránh ăn mòn và kéo dài tuổi thọ thiết bị.
• Chống ăn mòn: Có thể chế tạo từ nhiều vật liệu khác nhau (inox, nhựa, lót PTFE) phù hợp với hầu hết môi trường hóa chất.
• Dễ vệ sinh: Thiết kế đơn giản, khoang van nhẵn, ít tích tụ cặn, thuận lợi cho ngành thực phẩm và dược phẩm.
• Khả năng điều tiết: Ngoài chức năng đóng/mở, van màng còn có thể điều chỉnh lưu lượng.
• Bảo trì thuận tiện: Cấu tạo đơn giản, màng có thể tháo lắp và thay thế nhanh chóng.
• An toàn: Phù hợp cho môi chất độc hại, ăn mòn hoặc yêu cầu độ tinh khiết cao nhờ khả năng cách ly tuyệt đối.

+ Nhược điểm

• Giới hạn áp suất: Không thích hợp cho hệ thống áp lực quá cao (thường ≤ 10 bar).
• Giới hạn nhiệt độ: Khả năng chịu nhiệt phụ thuộc vào vật liệu màng; một số màng cao su không phù hợp với môi trường nhiệt độ cao.
• Đóng/mở chậm: So với van bi hoặc van bướm, tốc độ thao tác của van màng chậm hơn.
• Màng dễ hao mòn: Khi sử dụng trong chế độ điều tiết thường xuyên, màng chịu ma sát liên tục → dễ giảm tuổi thọ.
• Kích thước hạn chế: Ít khi được sản xuất ở kích cỡ lớn (thường ≤ DN300), không phù hợp cho hệ thống đường ống quá lớn.

Ứng dụng thực tế của van màng

Nhờ thiết kế đặc biệt với màng ngăn cách ly lưu chất và khả năng chống rò rỉ cao, van màng trở thành lựa chọn tin cậy trong nhiều ngành công nghiệp khác nhau. Từ hệ thống nước sạch đến các môi trường đặc thù như dược phẩm, thực phẩm hay hóa chất ăn mòn, van màng đều chứng minh được hiệu quả vượt trội.

• Xử lý nước sạch & nước thải: Kiểm soát dòng chảy, chịu được hóa chất khử trùng, dễ bảo trì.
• Ngành hóa chất – hóa dầu: Van màng lót PTFE/PVDF chống ăn mòn, dùng cho axit, kiềm, dung môi hữu cơ.
• Thực phẩm & đồ uống: Van màng inox 304/316L đạt chuẩn vệ sinh, dùng trong sản xuất bia, sữa, nước giải khát.
• Dược phẩm & y tế: Van màng inox vi sinh (clamp, bề mặt bóng) cho hệ thống thuốc, dung dịch y tế, nước cất pha tiêm.
• Điện tử & vi sinh: Van màng nhựa kỹ thuật (PVDF, PFA) đảm bảo độ tinh khiết trong sản xuất vi mạch, linh kiện điện tử.

Hướng dẫn cách lựa chọn van màng phù hợp

Việc chọn đúng loại van màng có ảnh hưởng trực tiếp đến hiệu quả vận hành, độ bền của thiết bị và mức chi phí bảo trì. Nếu chọn sai, van dễ bị ăn mòn, rò rỉ hoặc nhanh hỏng, gây gián đoạn cho cả hệ thống. Để tránh tình trạng này, khi lựa chọn van màng, bạn nên cân nhắc những yếu tố sau:

1. Môi chất làm việc

• Nếu là nước sạch, nước thải sinh hoạt → có thể chọn van màng gang hoặc nhựa vì chi phí thấp và dễ bảo trì.
• Nếu là hóa chất, dung dịch ăn mòn → ưu tiên van màng lót PTFE/Teflon hoặc van nhựa PVDF để chống ăn mòn.
• Nếu là thực phẩm, dược phẩm → nên chọn van inox 304/316L, đáp ứng tiêu chuẩn vệ sinh và dễ vệ sinh định kỳ.

2. Áp suất và nhiệt độ hệ thống

• Van màng phù hợp nhất cho hệ thống áp suất trung bình và nhiệt độ vừa phải.
• Hãy kiểm tra vật liệu của màng (cao su EPDM, NBR, PTFE…) để đảm bảo chịu được điều kiện vận hành.
• Không nên sử dụng van màng cho các hệ thống áp suất quá cao hoặc nhiệt độ vượt ngưỡng cho phép của màng.

3. Kích thước và kiểu kết nối

• Xác định chính xác đường kính ống (DN) để chọn kích thước van phù hợp.
• Chọn kiểu kết nối đúng chuẩn hệ thống: ren, mặt bích (JIS/ANSI/DIN) hoặc clamp (trong ngành thực phẩm, dược phẩm).

4. Mục đích sử dụng

• Chỉ cần đóng/mở cơ bản → chọn van 2 ngã.
• Cần điều tiết lưu lượng thường xuyên → chọn van điều tiết.
• Muốn phân chia hoặc phối trộn dòng chảy → chọn van 3 ngã.

5. Cơ chế vận hành

• Hệ thống nhỏ, thao tác đơn giản → van tay quay.
• Hệ thống cần đóng/mở nhanh, an toàn trong môi trường cháy nổ → van khí nén.
• Hệ thống tự động hóa, cần điều khiển từ xa và chính xác → van điện.

6. Thương hiệu và chứng nhận chất lượng

Ưu tiên sản phẩm từ thương hiệu uy tín, có bảo hành rõ ràng. Kiểm tra chứng nhận chất lượng như ISO, DIN, FDA, 3A, GMP để đảm bảo đáp ứng tiêu chuẩn an toàn và vệ sinh.

Nhìn chung van màng (Diaphragm Valve) là một trong những loại van công nghiệp quan trọng, được ứng dụng rộng rãi nhờ thiết kế có màng ngăn đặc biệt giúp cách ly lưu chất, đảm bảo độ kín cao và an toàn trong nhiều môi trường khác nhau. Tuy nhiên cần lựa chọn loại phù hợp để đảm bảo hiệu quả tối đa.

THAM KHẢO THÊM:

• Van tiết lưu (Throttle Valve): Cấu tạo và cơ chế vận hành
• Van xả tràn (Deluge Valve): Nguyên lý làm việc, cách lắp đặt
• Van điện từ khí nén 2/2: Cấu tạo, nguyên lý hoạt động
• Van 1 chiều cối: Cấu tạo và nguyên lý hoạt động
