Van chọn vùng (Zone Valve) là một thiết bị quan trọng trong các hệ thống điều hòa không khí, sưởi ấm và dẫn nước, giúp kiểm soát dòng chảy và phân phối chất lỏng, khí hay không khí đến các khu vực cụ thể. Với vai trò điều chỉnh và tối ưu hóa hiệu suất hoạt động, thiết bị này không chỉ nâng cao hiệu quả của hệ thống mà còn giúp tiết kiệm năng lượng và chi phí vận hành.

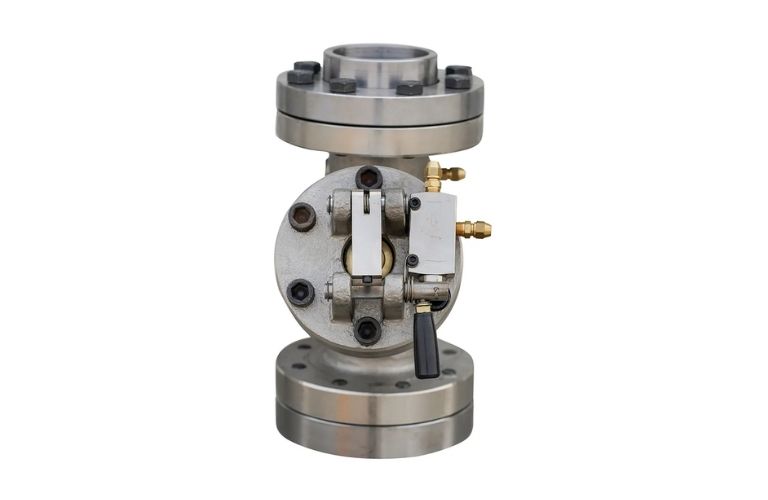

Van chọn vùng (Zone Valve) là gì?

Van chọn vùng (Zone Valve) là một loại van được sử dụng trong các hệ thống ống dẫn, điều hòa không khí (HVAC), sưởi ấm, tưới tiêu tự động và nhiều ứng dụng khác để kiểm soát dòng chảy của chất lỏng, khí hoặc không khí đến các khu vực cụ thể.

Chức năng chính của van chọn vùng là phân chia hệ thống thành các “vùng” riêng biệt, cho phép điều khiển độc lập dòng chảy trong từng khu vực mà không ảnh hưởng đến toàn bộ hệ thống. Ví dụ, trong một hệ thống sưởi ấm trung tâm, van chọn vùng có thể điều khiển nhiệt độ trong từng phòng, cho phép tiết kiệm năng lượng và tối ưu hóa hiệu suất của hệ thống.

Van chọn vùng thường được điều khiển bằng các phương pháp cơ học, điện tử, hoặc nhiệt, và có thể được tích hợp với các hệ thống tự động để đáp ứng nhu cầu điều chỉnh nhiệt độ, lưu lượng nước, hoặc không khí cho các khu vực khác nhau trong tòa nhà hoặc nhà máy.

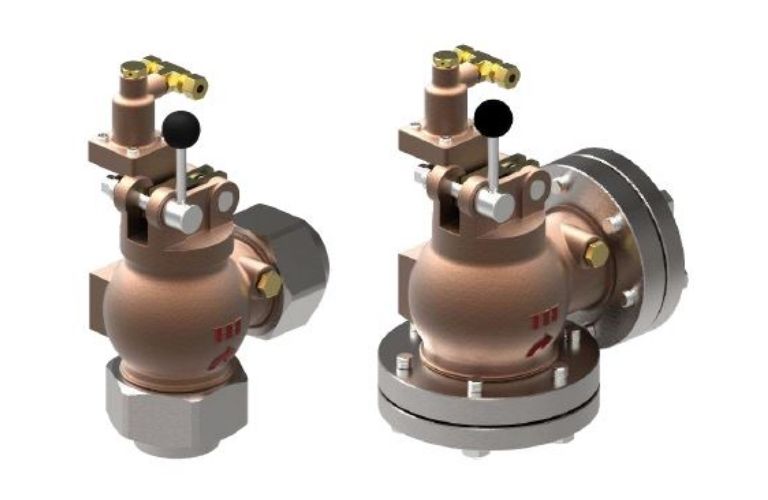

Cấu tạo của van chọn vùng

Cấu tạo của van chọn vùng (Zone Valve) gồm nhiều thành phần chính, mỗi phần có vai trò quan trọng trong việc kiểm soát và điều chỉnh dòng chảy trong hệ thống. Dưới đây là các bộ phận cơ bản cấu thành van chọn vùng:

• Thân van (Valve Body)

Là phần chính của van, thường được làm từ các vật liệu như đồng, thép không gỉ hoặc nhựa chịu nhiệt. Thân van có nhiệm vụ chứa các bộ phận bên trong và kết nối với hệ thống đường ống.

• Cơ cấu đóng mở (Actuator)

Đây là bộ phận giúp điều khiển van mở hoặc đóng. Có thể sử dụng các cơ cấu điều khiển như cơ học, điện tử hoặc thủy lực. Tùy thuộc vào loại van (cơ, điện, nhiệt), cơ cấu đóng mở sẽ khác nhau:

• • Cơ học: Dùng tay quay hoặc tay cầm để mở/đóng.
  • Điện tử: Dùng động cơ điện hoặc solenoid (cuộn từ) để điều khiển việc mở/đóng van.
  • Nhiệt: Dựa vào nhiệt độ môi trường để tự động điều chỉnh van.

• Lõi van (Valve Core)

Đây là phần bên trong van, thường là một bộ phận chuyển động (như một chiếc đĩa hoặc chốt) giúp ngắt hoặc mở dòng chảy. Khi van đóng, lõi van sẽ chặn dòng chảy, và khi van mở, lõi van sẽ cho phép chất lỏng, khí hoặc không khí lưu thông qua.

• Gioăng và đệm kín (Seals and Gaskets)

Những bộ phận này đảm bảo rằng van kín hoàn toàn khi đóng, ngăn ngừa sự rò rỉ của chất lỏng hoặc khí. Gioăng và đệm kín thường được làm từ cao su hoặc các vật liệu chịu nhiệt khác để đảm bảo độ bền trong suốt thời gian sử dụng.

• Cơ cấu điều khiển (Control Mechanism)

Nếu van chọn vùng là loại có điều khiển từ xa hoặc tự động, cơ cấu điều khiển sẽ là bộ phận xử lý tín hiệu đầu vào để điều chỉnh hoạt động của van. Có thể là bộ điều khiển nhiệt độ, cảm biến áp suất hoặc các hệ thống tự động tích hợp với các hệ thống khác như HVAC, sưởi ấm.

• Cổng kết nối (Connections/Ports)

Các cổng kết nối dùng để lắp đặt van vào hệ thống đường ống hoặc các thiết bị khác. Tùy theo thiết kế, van chọn vùng có thể có nhiều cổng vào và cổng ra, giúp chia hệ thống thành các vùng độc lập.

Nguyên lý hoạt động của van chọn vùng

Nguyên lý hoạt động của van chọn vùng là việc kiểm soát dòng chảy của chất lỏng, khí hoặc không khí đến các khu vực cụ thể trong một hệ thống. Mỗi khi có tín hiệu điều khiển, van chọn vùng sẽ mở hoặc đóng để điều chỉnh hoặc ngắt dòng chảy, từ đó tạo ra sự kiểm soát chính xác trong từng “vùng” trong hệ thống.

Dưới đây là nguyên lý hoạt động chi tiết của van chọn vùng:

+ Cơ chế đóng mở van

Van chọn vùng hoạt động dựa trên cơ chế đóng mở một cách tự động hoặc thủ công, tùy thuộc vào loại van.

• Loại cơ (Manual): Người sử dụng sẽ trực tiếp điều khiển bằng tay quay hoặc tay cầm để mở hoặc đóng van.
• Loại điện (Electric): Van sẽ mở hoặc đóng thông qua tín hiệu điện từ bộ điều khiển. Tín hiệu điện này có thể đến từ bộ điều khiển trung tâm hoặc hệ thống tự động.
• Loại nhiệt (Thermal): Van sẽ tự động điều chỉnh vị trí đóng mở dựa trên thay đổi nhiệt độ môi trường.

+ Dòng chảy qua van

• Khi van chọn vùng được mở, dòng chất lỏng, khí hoặc không khí sẽ chảy qua van và được phân phối đến khu vực đã được chỉ định trong hệ thống.
• Khi van đóng, dòng chảy sẽ bị ngừng lại hoặc bị chặn, ngăn cản chất lỏng, khí hoặc không khí tiếp tục di chuyển đến khu vực đó.

+ Điều khiển và tín hiệu

• Điều khiển điện tử (Electric Zone Valve): Van được điều khiển bởi tín hiệu điện từ một bộ điều khiển trung tâm. Bộ điều khiển này có thể là một bộ điều khiển nhiệt độ, bộ điều khiển tự động HVAC hoặc một hệ thống thông minh điều khiển theo yêu cầu. Khi tín hiệu đến, cơ cấu động cơ điện (thường là solenoid hoặc mô-tơ điện) sẽ thay đổi vị trí van.
• Điều khiển thủ công: Trong trường hợp van cơ, người sử dụng sẽ thay đổi vị trí van thủ công bằng cách xoay tay cầm hoặc sử dụng tay quay để mở/đóng van theo nhu cầu.

+ Ứng dụng trong các hệ thống

• Hệ thống HVAC: Van chọn vùng sẽ giúp điều chỉnh nhiệt độ hoặc phân phối không khí đến các khu vực trong tòa nhà. Mỗi phòng hoặc khu vực có thể được điều chỉnh nhiệt độ hoặc điều hòa không khí riêng biệt mà không ảnh hưởng đến các khu vực khác.
• Hệ thống sưởi ấm: Trong các hệ thống sưởi ấm, van chọn vùng giúp điều khiển nhiệt độ của từng khu vực riêng biệt, từ đó tiết kiệm năng lượng và tạo sự thoải mái cho người sử dụng.

+ Tự động hóa và tích hợp hệ thống

Trong một số hệ thống tiên tiến, van chọn vùng có thể được tích hợp với các thiết bị điều khiển tự động và cảm biến nhiệt độ, áp suất để tự động điều chỉnh vị trí van mà không cần sự can thiệp của con người.

Hệ thống điều khiển tự động sẽ gửi tín hiệu đến van để mở hoặc đóng dựa trên các điều kiện nhất định, chẳng hạn như khi nhiệt độ đạt đến mức mong muốn hoặc khi cần tắt nguồn cung cấp khí hoặc nước.

Các loại van chọn vùng phổ biến

Có một số loại van chọn vùng được sử dụng phổ biến trong các hệ thống HVAC, sưởi ấm, và các ứng dụng công nghiệp. Mỗi loại van có cách thức hoạt động và ứng dụng khác nhau tùy thuộc vào yêu cầu của hệ thống.

1. Van chọn vùng cơ

Van chọn vùng cơ là loại van được điều khiển hoàn toàn bằng cơ học, thông qua tay quay hoặc tay cầm để mở hoặc đóng van. Loại van này không sử dụng điện hay các hệ thống điều khiển tự động, do đó, người dùng phải trực tiếp thao tác để kiểm soát dòng chảy trong hệ thống.

Van chọn vùng cơ có thiết kế đơn giản, chi phí thấp và dễ lắp đặt, phù hợp với các hệ thống nhỏ hoặc các ứng dụng không yêu cầu tự động hóa, như sưởi ấm trong nhà ở hoặc các hệ thống bảo trì, thử nghiệm.

• Ứng dụng:
  • Thường được sử dụng trong các hệ thống nhỏ hoặc nơi không yêu cầu điều khiển tự động.
  • Được dùng phổ biến trong các hệ thống sưởi ấm, điều hòa không khí cho các không gian nhỏ, hoặc trong các hệ thống thử nghiệm và bảo trì.
• Ưu điểm:
  • Chi phí thấp, đơn giản và dễ lắp đặt.
  • Dễ dàng bảo trì và sửa chữa.
• Nhược điểm: Không tự động hóa, đòi hỏi sự can thiệp của người dùng.

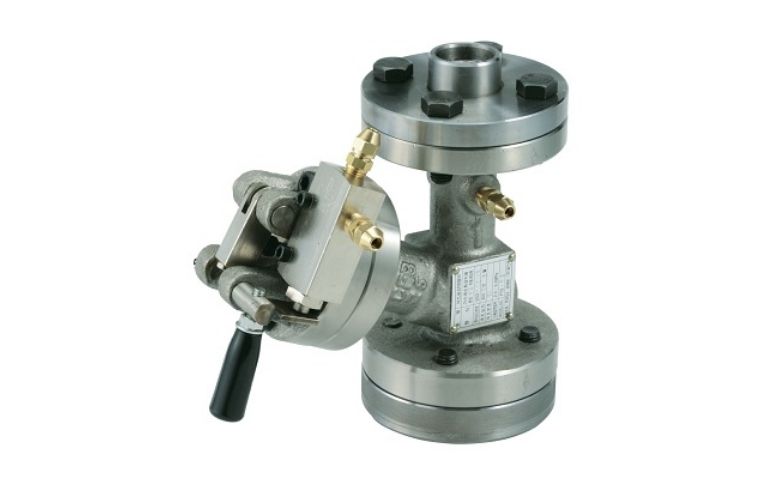

2. Van chọn vùng điện

Van chọn vùng điện là loại van được điều khiển tự động bằng tín hiệu điện, sử dụng động cơ điện hoặc cuộn từ (solenoid) để mở hoặc đóng van. Khi nhận tín hiệu từ bộ điều khiển, van sẽ điều chỉnh dòng chảy của chất lỏng, khí hoặc không khí đến các khu vực trong hệ thống.

• Ứng dụng: Sử dụng rộng rãi trong các hệ thống HVAC lớn, hệ thống sưởi ấm và hệ thống điều hòa không khí để điều chỉnh nhiệt độ và phân phối không khí vào các khu vực cụ thể.
• Ưu điểm:
  • Tiện lợi và hiệu quả trong việc điều khiển tự động hóa.
  • Có thể kết hợp với các hệ thống điều khiển tự động, cảm biến nhiệt độ để tối ưu hóa hiệu suất và tiết kiệm năng lượng.
• Nhược điểm:
  • Chi phí cao hơn van cơ.
  • Cần có nguồn điện để hoạt động.

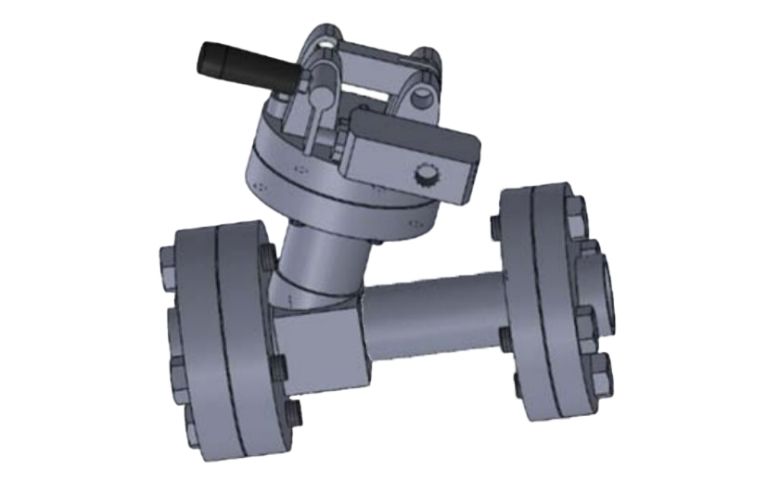

3. Van chọn vùng nhiệt

Van chọn vùng nhiệt là loại van hoạt động tự động dựa trên sự thay đổi nhiệt độ môi trường. Khi nhiệt độ đạt đến mức đã cài đặt, van sẽ tự động mở hoặc đóng để điều chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống. Loại van này không cần nguồn điện hay tín hiệu điều khiển bên ngoài, mà sử dụng nguyên lý mở rộng của vật liệu nhiệt (như chất lỏng hoặc kim loại) để thay đổi trạng thái van.

• Ứng dụng:
  • Được sử dụng phổ biến trong các hệ thống sưởi ấm và điều hòa không khí trong các ứng dụng tự động hóa đơn giản.
  • Thường được tìm thấy trong các hệ thống sưởi hoặc làm lạnh của các tòa nhà dân cư nhỏ.
• Ưu điểm:
  • Tự động hoạt động mà không cần nguồn điện hoặc tín hiệu điều khiển bên ngoài.
  • Đơn giản và tiết kiệm chi phí.
• Nhược điểm:
  • Điều khiển không linh hoạt như van điện.
  • Chỉ hoạt động hiệu quả trong các hệ thống có yêu cầu nhiệt độ ổn định.

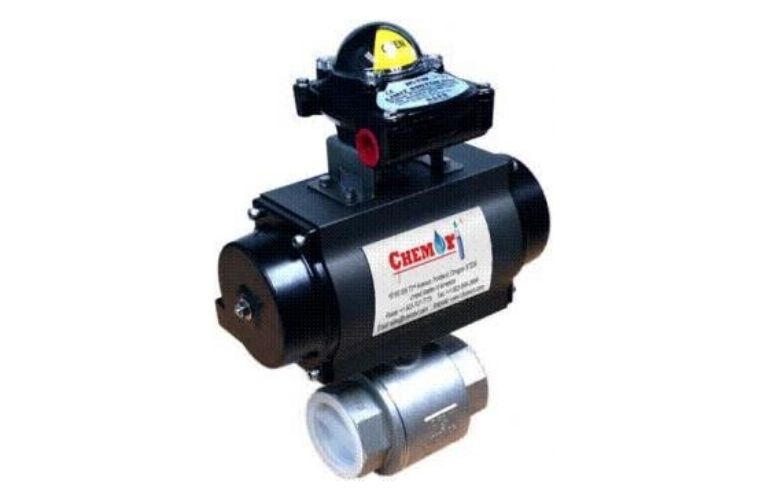

4. Van chọn vùng điều khiển từ xa

Van chọn vùng điều khiển từ xa là loại van có thể được điều khiển từ xa thông qua các hệ thống điều khiển thông minh, như điện thoại, máy tính hoặc các thiết bị điều khiển tự động. Van hoạt động dựa trên tín hiệu điện tử, cho phép người dùng điều chỉnh trạng thái mở hoặc đóng của van mà không cần phải tiếp xúc trực tiếp.

Loại van này thường được sử dụng trong các tòa nhà thông minh, hệ thống HVAC hoặc các ứng dụng công nghiệp, giúp nâng cao tính linh hoạt và tiện lợi trong việc kiểm soát dòng chảy ở các khu vực khác nhau. Với khả năng điều khiển từ xa, van chọn vùng này mang lại sự tiết kiệm năng lượng và tối ưu hóa hiệu suất vận hành.

• Ứng dụng: Thường được sử dụng trong các hệ thống HVAC của các tòa nhà thông minh, hệ thống sưởi ấm trung tâm, và trong các ứng dụng công nghiệp nơi cần giám sát và điều khiển từ xa.
• Ưu điểm:
  • Linh hoạt và tiện lợi, có thể điều khiển mọi lúc, mọi nơi.
  • Có thể tích hợp với các hệ thống tự động hóa cao, giúp tiết kiệm năng lượng và chi phí vận hành.
• Nhược điểm:
  • Cần kết nối mạng hoặc hệ thống điều khiển từ xa.
  • Độ phức tạp và chi phí cao hơn so với các loại van cơ và van điện.

Ưu điểm và nhược điểm của van chọn vùng

Việc nắm bắt được những lợi ích và hạn chế sẽ giúp bạn đưa ra quyết định phù hợp khi lựa chọn và ứng dụng van chọn vùng trong hệ thống của mình.

+ Ưu điểm

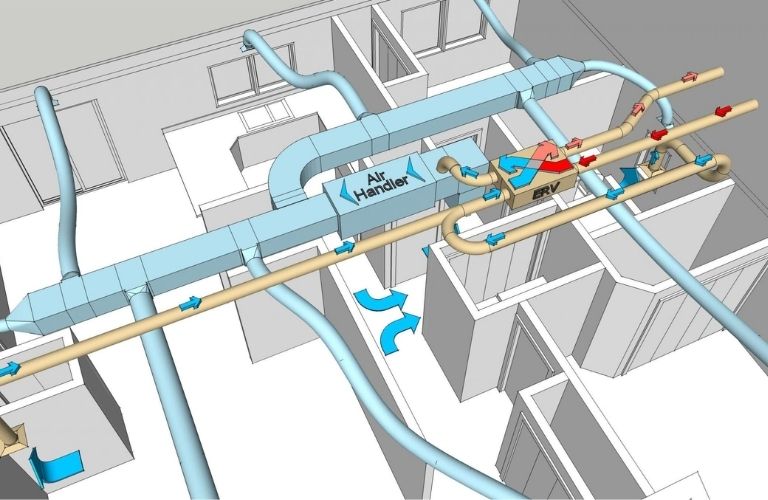

• Tiết kiệm năng lượng: Van chọn vùng giúp kiểm soát dòng chảy một cách hiệu quả bằng cách chỉ cấp phát tài nguyên vào các khu vực cần thiết. Điều này đặc biệt hữu ích trong các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), nơi việc phân chia các khu vực thành các vùng độc lập sẽ giúp giảm thiểu việc tiêu thụ năng lượng, từ đó giảm chi phí vận hành.
• Kiểm soát chính xác: Việc có thể điều chỉnh dòng chảy hoặc nhiệt độ ở từng khu vực riêng biệt mang lại khả năng kiểm soát chính xác hơn so với các hệ thống không có van chọn vùng. Điều này giúp tạo ra môi trường sống hoặc làm việc thoải mái hơn, với các khu vực có thể được điều chỉnh theo nhu cầu cụ thể.
• Tiện lợi và linh hoạt: Các loại van chọn vùng hiện đại, đặc biệt là loại điều khiển từ xa hoặc điện tử, cho phép người dùng điều chỉnh van mà không cần phải tiếp xúc trực tiếp với van. Điều này mang lại sự thuận tiện, đặc biệt trong các hệ thống phức tạp hoặc khi van nằm ở vị trí khó tiếp cận.
• Tăng tuổi thọ hệ thống: Việc kiểm soát dòng chảy và giảm tải cho hệ thống ống dẫn hoặc thiết bị sẽ giúp bảo vệ các thành phần trong hệ thống khỏi sự hao mòn không cần thiết. Điều này giúp kéo dài tuổi thọ của các thiết bị như máy bơm, quạt, hoặc bộ làm lạnh, đồng thời giảm thiểu các sự cố hoặc hỏng hóc không mong muốn.
• Ứng dụng đa dạng: Van chọn vùng có thể được sử dụng trong nhiều ứng dụng khác nhau như điều hòa không khí, hệ thống sưởi ấm, tưới tiêu tự động, hoặc trong các hệ thống công nghiệp. Sự linh hoạt này giúp đáp ứng nhu cầu của nhiều loại hệ thống và môi trường làm việc khác nhau.

+ Nhược điểm

• Chi phí đầu tư cao: Đặc biệt đối với các loại van điện hoặc van điều khiển từ xa, chi phí ban đầu có thể cao hơn so với các loại van cơ thông thường.
• Cần bảo trì định kỳ: Các loại van điều khiển điện hoặc từ xa có thể yêu cầu bảo trì định kỳ và có thể gặp sự cố nếu không được chăm sóc đúng cách, đặc biệt là các bộ phận điện tử.
• Phụ thuộc vào nguồn điện: Với các loại van điện tử hoặc điều khiển từ xa, việc thiếu nguồn điện có thể gây gián đoạn trong quá trình hoạt động của van, ảnh hưởng đến hiệu suất hệ thống.
• Khó khăn trong lắp đặt: Các loại van điện hoặc điều khiển từ xa có thể đòi hỏi quá trình lắp đặt phức tạp hơn, đặc biệt trong các hệ thống hiện có không được thiết kế để tích hợp với van tự động.
• Độ phức tạp trong điều khiển: Các hệ thống van chọn vùng tự động hoặc điều khiển từ xa có thể cần các bộ điều khiển hoặc hệ thống giám sát phức tạp, yêu cầu người dùng có hiểu biết nhất định về công nghệ và hệ thống điều khiển.

Ứng dụng của van chọn vùng trong các hệ thống

Ứng dụng của van chọn vùng trong các hệ thống rất đa dạng nhờ khả năng điều khiển dòng chảy hoặc nhiệt độ ở các khu vực riêng biệt. Dưới đây là một số ứng dụng phổ biến:

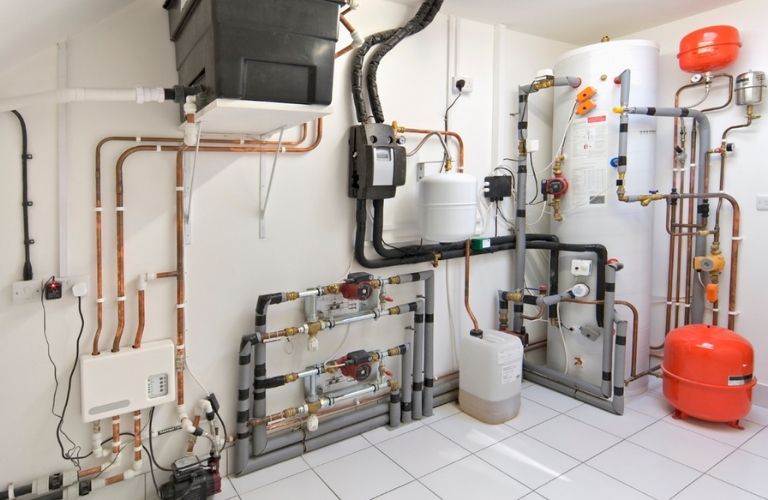

• Hệ thống điều hòa không khí (HVAC): Van chọn vùng phân chia tòa nhà thành các khu vực độc lập, mỗi khu vực có thể điều chỉnh nhiệt độ và lưu lượng không khí riêng biệt, giúp tiết kiệm năng lượng và tối ưu hóa sự thoải mái cho người sử dụng.

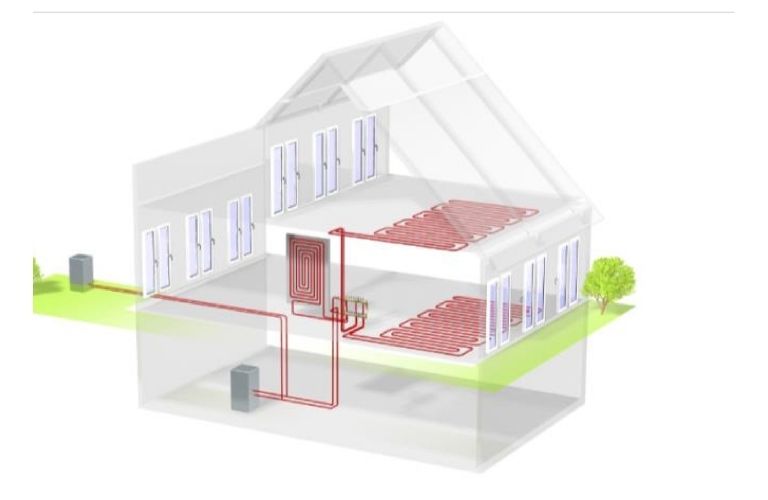

• Hệ thống sưởi ấm trung tâm: Van chọn vùng cho phép điều khiển nhiệt độ ở từng khu vực hoặc phòng riêng biệt, giúp tiết kiệm năng lượng bằng cách không làm nóng toàn bộ không gian khi chỉ có một số khu vực cần nhiệt.
• Hệ thống tưới tiêu tự động: Van chọn vùng giúp phân phối nước đến từng khu vực trong vườn hoặc cánh đồng, từ đó tối ưu hóa việc sử dụng tài nguyên nước và nâng cao hiệu quả của hệ thống tưới tiêu.
• Ứng dụng trong công nghiệp: Trong các nhà máy và dây chuyền sản xuất, van chọn vùng giúp kiểm soát dòng chảy của chất lỏng hoặc khí đến các khu vực khác nhau, đảm bảo hoạt động hiệu quả và giảm thiểu lãng phí tài nguyên.
• Hệ thống cấp nước: Trong các hệ thống cấp nước lớn, van chọn vùng giúp phân phối nước đến các khu vực hoặc tòa nhà riêng biệt, đảm bảo nguồn cung cấp nước được tối ưu hóa và giảm thiểu sự cố mất nước.

Các yếu tố cần lưu ý khi chọn van chọn vùng

Khi chọn van chọn vùng, có một số yếu tố quan trọng cần lưu ý để đảm bảo van hoạt động hiệu quả và phù hợp với yêu cầu của hệ thống. Dưới đây là các yếu tố cần xem xét:

• Kích thước và khả năng vận hành của van

Lựa chọn kích thước van phải phù hợp với đường kính của hệ thống ống dẫn để đảm bảo dòng chảy không bị cản trở. Ngoài ra, cần xem xét khả năng vận hành của van để đảm bảo nó có thể xử lý lưu lượng và áp suất của hệ thống.

• Loại hệ thống sử dụng van

Cần xác định loại hệ thống mà van sẽ được lắp đặt (HVAC, sưởi ấm, tưới tiêu, công nghiệp…) để chọn loại van phù hợp. Các hệ thống khác nhau sẽ có yêu cầu về van chọn vùng khác nhau, như van cơ, van điện hoặc van tự động.

• Điều kiện môi trường

Nếu van được sử dụng trong môi trường khắc nghiệt như nhiệt độ cao, độ ẩm cao hoặc có hóa chất ăn mòn, thì cần chọn van có vật liệu chịu được điều kiện này. Van phải có độ bền cao để đảm bảo tuổi thọ lâu dài trong môi trường làm việc.

• Tính tương thích với các hệ thống điều khiển tự động

Nếu van được tích hợp vào hệ thống tự động hóa, cần đảm bảo rằng nó tương thích với các bộ điều khiển, cảm biến hoặc hệ thống điều khiển từ xa. Các van điện hoặc van điều khiển từ xa sẽ yêu cầu kết nối và đồng bộ hóa với các thiết bị điều khiển.

• Chất liệu và độ bền của van

Van chọn vùng cần được làm từ vật liệu phù hợp, chẳng hạn như đồng, thép không gỉ hoặc nhựa chịu nhiệt, để đảm bảo tính bền bỉ và khả năng chống chịu với các yếu tố bên ngoài như ăn mòn, nhiệt độ cao hay áp suất lớn.

• Tính năng bảo trì và sửa chữa

Khi lựa chọn van, hãy xem xét khả năng bảo trì và sửa chữa. Các van có thiết kế đơn giản, dễ tháo lắp sẽ giúp giảm chi phí và thời gian bảo dưỡng trong suốt quá trình sử dụng.

• Chi phí và ngân sách

Cuối cùng, việc lựa chọn van còn phụ thuộc vào ngân sách có sẵn. Các loại van cơ đơn giản sẽ có chi phí thấp hơn, trong khi các loại van điện tử hoặc điều khiển từ xa sẽ đắt hơn. Cần cân nhắc giữa chi phí đầu tư ban đầu và lợi ích lâu dài mà van mang lại.

Van chọn vùng đóng vai trò quan trọng trong việc kiểm soát và tối ưu hóa dòng chảy trong các hệ thống, từ điều hòa không khí, sưởi ấm đến công nghiệp. Với khả năng phân vùng độc lập, van giúp tiết kiệm năng lượng, tăng hiệu quả vận hành và mang lại sự thoải mái cho người sử dụng. Việc lựa chọn van phù hợp sẽ đảm bảo hệ thống hoạt động ổn định và bền bỉ theo thời gian.
