Van cầu điều khiển điện là một thiết bị quan trọng trong các hệ thống công nghiệp hiện đại, giúp kiểm soát dòng chảy của chất lỏng hoặc khí một cách chính xác và hiệu quả. Với khả năng hoạt động tự động nhờ vào động cơ điện, loại van này ngày càng được ưa chuộng trong nhiều ngành công nghiệp, từ cấp thoát nước, hóa chất đến năng lượng và tự động hóa.

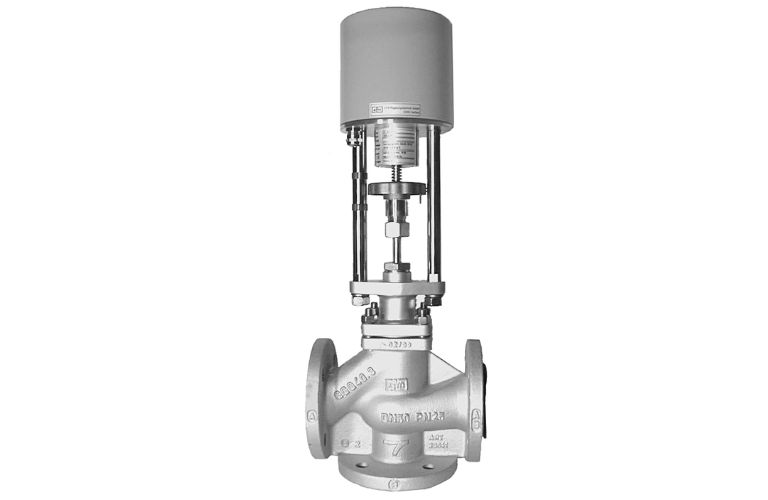

Van cầu điều khiển điện là gì?

Van cầu điều khiển điện là một thiết bị công nghiệp hiện đại sử dụng động cơ điện để điều khiển việc đóng mở hoặc điều chỉnh dòng chảy của chất lỏng, khí hoặc các vật liệu khác trong hệ thống ống dẫn. Thay vì phải can thiệp thủ công như các loại van cầu truyền thống, thiết bị này cho phép tự động hóa hoàn toàn quá trình điều khiển, giúp tăng cường độ chính xác và hiệu suất trong các ứng dụng công nghiệp.

Với khả năng hoạt động linh hoạt và ổn định, van cầu điều khiển điện ngày càng được ưa chuộng trong các hệ thống yêu cầu sự kiểm soát chặt chẽ như cấp thoát nước, xử lý nước thải, công nghiệp hóa chất, dầu khí và các hệ thống tự động hóa khác. Việc sử dụng thiết bị này không chỉ giúp giảm thiểu công sức lao động mà còn đảm bảo hệ thống hoạt động liên tục, ổn định và tiết kiệm chi phí bảo trì.

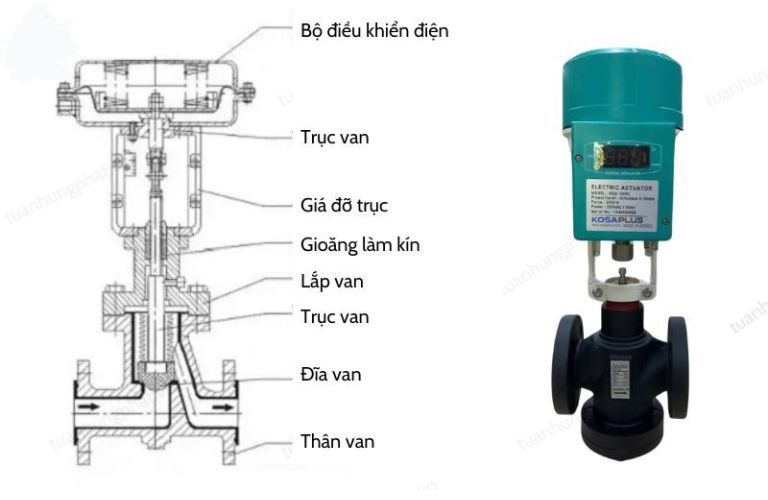

Cấu tạo của van cầu điều khiển điện

Van cầu điều khiển điện là một thiết bị phức tạp được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí trong các hệ thống ống dẫn. Để thực hiện được chức năng này, thiết được chế tạo gồm nhiều thành phần cơ bản hoạt động phối hợp với nhau, đảm bảo quá trình vận hành hiệu quả và chính xác.

• Thân van

Thân van là phần vỏ ngoài của van, có chức năng bảo vệ các bộ phận bên trong và chịu áp lực dòng chảy của chất lỏng hoặc khí. Thân van thường được làm từ các vật liệu có khả năng chịu ăn mòn, chịu nhiệt và chịu áp lực cao như thép, inox, hợp kim đặc biệt hoặc nhựa. Tùy vào môi trường sử dụng, vật liệu của thân van sẽ được chọn lựa để đảm bảo tuổi thọ và khả năng hoạt động bền bỉ trong suốt quá trình vận hành.

• Cầu van (cấu trúc van)

Cầu van là bộ phận quan trọng trong việc điều chỉnh lưu lượng dòng chảy. Nó có thể là một đĩa van, nắp van hoặc một cấu trúc khác có thể di chuyển lên xuống hoặc xoay theo tín hiệu điều khiển từ động cơ điện.

Khi động cơ nhận tín hiệu, cầu van sẽ di chuyển để mở hoặc đóng dòng chảy, điều tiết lưu lượng chất lỏng hoặc khí qua hệ thống. Cấu trúc này được thiết kế để hoạt động chính xác và bền bỉ dưới tác động của áp suất và lưu lượng chất lỏng.

• Động cơ điện

Động cơ điện là bộ phận chủ chốt giúp van cầu điều khiển điện hoạt động tự động. Động cơ này nhận tín hiệu từ hệ thống điều khiển và tác động lên cơ chế van để điều chỉnh đóng mở hoặc thay đổi mức độ lưu lượng chất lỏng.

Động cơ điện có thể sử dụng nguồn điện một chiều (DC) hoặc nguồn điện xoay chiều (AC) tùy vào yêu cầu kỹ thuật của hệ thống. Tùy vào kích thước và công suất của van, động cơ cũng có thể có các loại công suất và tốc độ khác nhau để phù hợp với từng ứng dụng cụ thể.

• Bộ điều khiển và cảm biến

Bộ điều khiển là bộ phận giúp nhận và xử lý tín hiệu từ hệ thống điều khiển trung tâm (như PLC hoặc SCADA). Bộ điều khiển giúp điều chỉnh vị trí của cầu van theo yêu cầu, từ đó kiểm soát dòng chảy trong hệ thống.

Ngoài ra, van cầu điều khiển điện còn được trang bị các cảm biến, như cảm biến lưu lượng, áp suất hoặc nhiệt độ, để cung cấp thông tin về tình trạng dòng chảy, từ đó giúp bộ điều khiển điều chỉnh van một cách chính xác và hiệu quả hơn. Những cảm biến này rất quan trọng trong việc duy trì sự ổn định của hệ thống và đảm bảo hoạt động của van luôn ở mức tối ưu.

• Bộ nguồn cấp điện

Bộ nguồn cấp điện có nhiệm vụ cung cấp năng lượng cho động cơ điện và các bộ phận điều khiển của van cầu điều khiển điện. Nguồn điện này phải đảm bảo cung cấp đủ công suất để van hoạt động liên tục và ổn định. Các bộ nguồn này có thể được trang bị với các tính năng bảo vệ quá tải, quá áp để bảo vệ hệ thống khỏi các sự cố điện, giúp kéo dài tuổi thọ của van.

Các thành phần này kết hợp với nhau tạo nên một hệ thống hoạt động tự động, giúp van có thể thực hiện nhiệm vụ điều tiết dòng chảy trong các hệ thống công nghiệp một cách chính xác, hiệu quả và ổn định.

Nguyên lý hoạt động của van cầu điều khiển điện

Van cầu điều khiển điện hoạt động dựa trên nguyên lý sử dụng động cơ điện để tự động điều chỉnh hoặc điều khiển việc đóng mở của van, từ đó kiểm soát dòng chảy của chất lỏng hoặc khí qua các hệ thống ống dẫn.

Quá trình này được thực hiện thông qua việc nhận tín hiệu điều khiển từ các hệ thống tự động hóa như PLC (Programmable Logic Controller) hoặc SCADA (Supervisory Control and Data Acquisition).

• Nhận tín hiệu điều khiển

Van cầu điều khiển điện được kết nối với hệ thống điều khiển trung tâm, nơi nhận và xử lý các tín hiệu từ người vận hành hoặc từ các cảm biến trong hệ thống. Các tín hiệu điều khiển này có thể là tín hiệu ON/OFF hoặc tín hiệu điều chỉnh theo tỷ lệ, tuỳ thuộc vào yêu cầu vận hành của hệ thống.

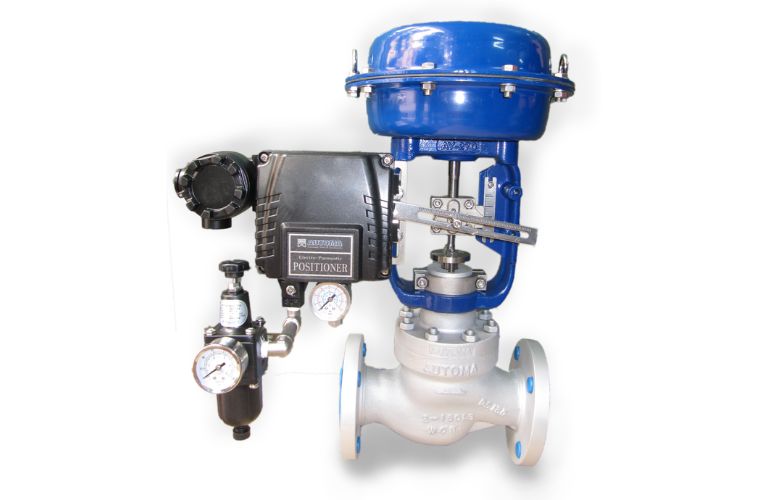

• Tác động của động cơ điện

Khi tín hiệu điều khiển được gửi đến van, động cơ điện sẽ nhận tín hiệu và bắt đầu hoạt động. Động cơ này có nhiệm vụ chuyển đổi năng lượng điện thành năng lượng cơ học, tác động lên các bộ phận cơ khí của van (thường là cầu van) để mở hoặc đóng van. Tốc độ và độ chính xác của động cơ điện sẽ quyết định độ mở của van, từ đó điều chỉnh dòng chảy chất lỏng hoặc khí qua hệ thống.

• Điều chỉnh lưu lượng

Trong quá trình hoạt động, van cầu điều khiển điện có thể được điều chỉnh theo yêu cầu của hệ thống, ví dụ như điều chỉnh lưu lượng nước, khí hoặc các chất lỏng khác. Việc đóng hoặc mở van một cách chính xác giúp đảm bảo rằng hệ thống luôn hoạt động hiệu quả và ổn định.

Ngoài ra loại van này cũng có thể điều chỉnh một cách liên tục, giúp duy trì dòng chảy ở mức lý tưởng trong các ứng dụng như cấp thoát nước, xử lý nước thải, hệ thống HVAC, và nhiều ngành công nghiệp khác.

• Tự động hóa và giám sát

Một ưu điểm lớn của van cầu điều khiển điện là khả năng tự động hóa hoàn toàn quá trình điều khiển mà không cần sự can thiệp của con người. Các cảm biến đi kèm có thể đo lường các yếu tố như lưu lượng, áp suất, và nhiệt độ, giúp cung cấp dữ liệu liên tục cho hệ thống điều khiển. Khi có sự thay đổi trong các thông số này, hệ thống sẽ tự động điều chỉnh van để duy trì hoạt động ổn định.

• Bảo vệ và độ bền

Để đảm bảo hoạt động lâu dài và bền bỉ, van cầu điều khiển điện thường được trang bị các cơ chế bảo vệ như bảo vệ quá tải, quá áp, và bảo vệ quá nhiệt. Những cơ chế này giúp tránh hư hỏng do các sự cố ngoài ý muốn, giúp van hoạt động ổn định trong thời gian dài mà không cần bảo trì quá thường xuyên.

Như vậy, nguyên lý hoạt động của van cầu điều khiển điện là sự kết hợp giữa động cơ điện và các tín hiệu điều khiển tự động, giúp van đóng mở hoặc điều chỉnh chính xác dòng chảy, nâng cao hiệu quả vận hành và giảm thiểu sự can thiệp của con người trong các hệ thống công nghiệp.

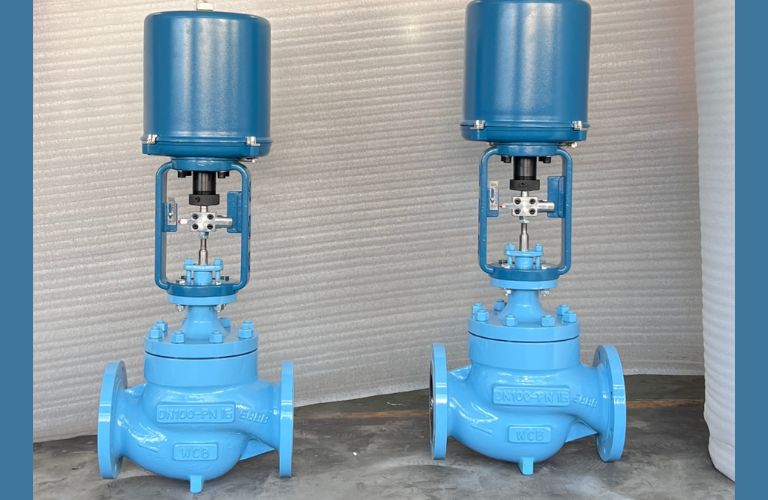

Phân loại van cầu điều khiển điện

Van cầu điều khiển điện có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm kích cỡ, vật liệu chế tạo, số chiều của van, phương thức điều khiển, và loại kết nối. Dưới đây là các cách phân loại phổ biến:

+ Phân loại theo kích cỡ và công suất

• Loại nhỏ: Được sử dụng trong các hệ thống có yêu cầu lưu lượng thấp và áp suất vừa phải. Thường được áp dụng trong các hệ thống cấp nước dân dụng hoặc hệ thống tự động hóa quy mô nhỏ.
• Loại vừa: Thường được dùng trong các ứng dụng công nghiệp có lưu lượng và áp suất trung bình, như trong các hệ thống HVAC hoặc xử lý nước thải.
• Loại lớn: Thích hợp cho các hệ thống công nghiệp có yêu cầu lưu lượng và áp suất cao, như trong các nhà máy hóa chất, dầu khí, hoặc các nhà máy điện.

+ Phân loại theo vật liệu chế tạo

• Van thép: Thép carbon hoặc thép hợp kim thường được sử dụng cho các ứng dụng yêu cầu độ bền cao và khả năng chịu nhiệt, áp suất tốt.
• Van Inox: Thường được sử dụng trong các ngành công nghiệp cần khả năng chống ăn mòn như xử lý nước thải, hóa chất, dược phẩm, thực phẩm.
• Van nhựa: Thường được sử dụng trong các hệ thống có yêu cầu kháng hóa chất mạnh mẽ hoặc môi trường có tính ăn mòn cao nhưng áp suất và nhiệt độ thấp.
• Van đồng: Đồng thường được sử dụng trong các ứng dụng cấp nước sạch hoặc các hệ thống cần khả năng dẫn nhiệt tốt.

+ Phân loại theo số chiều của van

• Van cầu điều khiển điện 2 chiều: Đây là loại van cơ bản nhất, cho phép chất lỏng hoặc khí chảy qua van theo một hướng duy nhất khi van mở, và ngừng chảy khi van đóng.
• Van cầu điều khiển điện 3 chiều: Loại van này có thể điều chỉnh dòng chảy theo ba hướng, thường được sử dụng trong các hệ thống cần phân phối hoặc điều hướng chất lỏng đến các đường ống khác nhau.

+ Phân loại theo phương thức điều khiển

• Van cầu điều khiển điện tuyến tính: Đây là loại van có khả năng điều chỉnh mức độ mở của van một cách liên tục, giúp kiểm soát chính xác lưu lượng chất lỏng hoặc khí. Loại van này thường sử dụng cho các ứng dụng yêu cầu sự thay đổi lưu lượng liên tục, như trong hệ thống điều hòa không khí hoặc xử lý nước.
• Van cầu điều khiển điện ON/OFF: Đây là loại van chỉ có hai trạng thái đóng hoặc mở hoàn toàn. Loại van này thường được sử dụng trong các hệ thống cần điều khiển dòng chảy đơn giản, chẳng hạn như trong các hệ thống cấp nước, dầu khí, hoặc hệ thống cứu hỏa.

+ Phân loại theo loại kết nối

• Van cầu điều khiển điện kết nối mặt bích: Các loại van này sử dụng mặt bích để kết nối với hệ thống ống, giúp đảm bảo kết nối chắc chắn và dễ dàng lắp đặt trong các ứng dụng công nghiệp.
• Van cầu điều khiển điện kết nối ren: Loại van này có kết nối qua các ren, phù hợp với các ứng dụng có kích thước nhỏ và yêu cầu lắp đặt nhanh chóng, phổ biến trong các hệ thống dân dụng hoặc nhỏ lẻ.

Ưu điểm và nhược điểm của van cầu điều khiển điện

Van cầu điều khiển điện là một giải pháp lý tưởng cho nhiều ứng dụng công nghiệp, nhờ vào tính năng tự động hóa và khả năng điều chỉnh dòng chảy chính xác. Tuy nhiên, như bất kỳ thiết bị công nghiệp nào, loại van này cũng có những ưu điểm và nhược điểm nhất định.

+ Ưu điểm

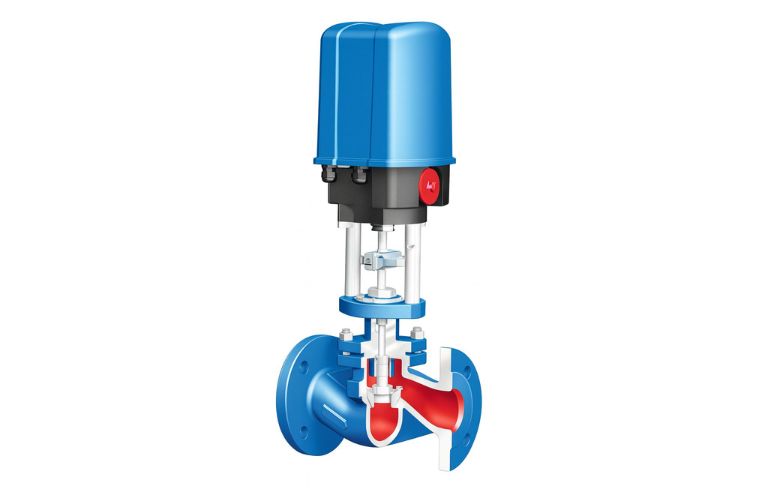

• Tự động hóa và điều khiển chính xác: Van hoạt động tự động dựa trên tín hiệu điều khiển điện, giúp giảm thiểu sự can thiệp của con người và mang lại sự chính xác trong việc điều chỉnh dòng chảy. Điều này đặc biệt hữu ích trong các hệ thống yêu cầu kiểm soát lưu lượng, áp suất hoặc nhiệt độ chặt chẽ.
• Tiết kiệm thời gian và công sức: Việc sử dụng van cầu điều khiển điện giúp tiết kiệm công sức vận hành so với các loại van cơ học truyền thống. Người vận hành không cần phải kiểm tra và điều chỉnh van thủ công, giúp giảm thiểu sự can thiệp và tối ưu hóa hiệu suất làm việc.
• Ứng dụng rộng rãi: Loại van này có thể được sử dụng trong nhiều ngành công nghiệp khác nhau như cấp thoát nước, xử lý nước thải, dầu khí, hóa chất, thực phẩm, dược phẩm và các hệ thống tự động hóa. Sự linh hoạt trong việc điều chỉnh dòng chảy của van cầu điều khiển điện giúp chúng phù hợp với nhiều loại hệ thống khác nhau.
• Tăng cường độ bền và giảm thiểu hỏng hóc: Với cấu trúc đơn giản và ít cần sự can thiệp, van cầu điều khiển điện giúp giảm thiểu nguy cơ hỏng hóc do thao tác sai hoặc bảo dưỡng không đúng cách. Điều này giúp tăng cường tuổi thọ của thiết bị và giảm chi phí bảo trì.
• Điều khiển từ xa và tích hợp hệ thống: Van cầu điều khiển điện có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động như PLC hoặc SCADA, cho phép điều khiển từ xa và giám sát hiệu suất trong thời gian thực. Điều này đặc biệt quan trọng trong các hệ thống lớn hoặc phức tạp, nơi việc quản lý từng van thủ công là không khả thi.

+ Nhược điểm

• Chi phí đầu tư cao: Chi phí đầu tư ban đầu khá cao, đặc biệt là khi so với các loại van cơ học hoặc van điều khiển bằng khí nén. Chi phí này không chỉ liên quan đến giá thành của van mà còn bao gồm chi phí lắp đặt và tích hợp với hệ thống điều khiển tự động.
• Yêu cầu nguồn điện ổn định: Van cầu điều khiển điện cần một nguồn điện ổn định để hoạt động. Nếu nguồn điện không ổn định hoặc có sự cố về nguồn điện, hoạt động của van có thể bị gián đoạn, gây ảnh hưởng đến quá trình vận hành của hệ thống. Do đó, việc đảm bảo một nguồn điện đáng tin cậy là rất quan trọng.
• Phức tạp trong bảo trì và sửa chữa: Mặc dù van cầu điều khiển điện có độ bền cao, nhưng khi xảy ra sự cố, việc sửa chữa có thể phức tạp và đòi hỏi các kỹ thuật viên có chuyên môn. Các bộ phận như động cơ điện, bộ điều khiển và các cảm biến có thể gặp phải hỏng hóc, yêu cầu thời gian và chi phí bảo trì cao hơn so với các loại van cơ học.
• Yêu cầu kỹ thuật cao trong lắp đặt:
• Việc lắp đặt và tích hợp van vào hệ thống yêu cầu sự chính xác và kỹ thuật cao. Nếu không được lắp đặt đúng cách, van có thể gặp sự cố trong quá trình hoạt động, ảnh hưởng đến hiệu quả và độ bền của thiết bị.
• Tốc độ phản hồi hạn chế: Mặc dù van cầu điều khiển điện có thể điều chỉnh dòng chảy một cách chính xác, nhưng tốc độ phản hồi của van có thể không nhanh bằng các loại van điều khiển khí nén hoặc thủy lực. Điều này có thể là một hạn chế trong những ứng dụng yêu cầu phản ứng nhanh chóng với các thay đổi trong hệ thống.

Ứng dụng của van cầu điều khiển điện trong thực tế

Van cầu điều khiển điện được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển chính xác và tự động. Dưới đây là một số ứng dụng tiêu biểu:

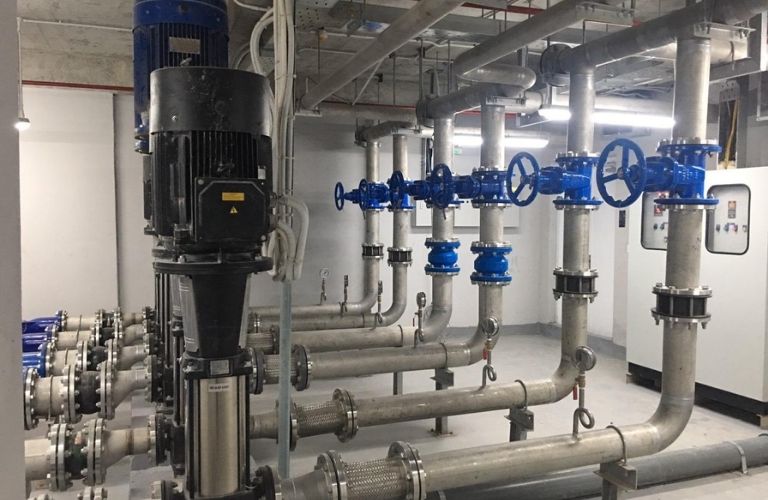

• Hệ thống cấp thoát nước: Van cầu điều khiển điện điều chỉnh dòng chảy trong các hệ thống cấp nước sạch và xử lý nước thải, đảm bảo quá trình vận hành hiệu quả.
• Ngành công nghiệp hóa chất: Van giúp kiểm soát dòng chảy của các hóa chất, tối ưu hóa quá trình sản xuất và giảm thiểu sai sót trong các nhà máy chế biến hóa chất.
• Ngành công nghiệp dầu khí: Van điều khiển dòng chảy dầu, khí và các chất lỏng trong các nhà máy lọc dầu và hệ thống dẫn dầu, đảm bảo an toàn và hiệu quả.
• Hệ thống HVAC: Van điều khiển khí trong các hệ thống điều hòa không khí và thông gió, giúp duy trì nhiệt độ và độ ẩm ổn định trong các tòa nhà.
• Ngành thực phẩm và dược phẩm: Van điều tiết nguyên liệu, chất lỏng trong quá trình sản xuất thực phẩm và dược phẩm, đảm bảo quy trình sản xuất tuân thủ tiêu chuẩn an toàn.
• Năng lượng tái tạo: Van cầu điều khiển điện giúp kiểm soát chất lỏng trong các hệ thống năng lượng mặt trời hoặc gió, tối ưu hóa sử dụng năng lượng.
• Hệ thống cứu hỏa: Trong các hệ thống chữa cháy, van này kiểm soát dòng nước hoặc chất chữa cháy, giúp ứng phó kịp thời trong tình huống khẩn cấp.

Những lưu ý khi sử dụng van cầu điều khiển điện

Khi sử dụng van cầu điều khiển điện trong các hệ thống công nghiệp, để đảm bảo hiệu quả hoạt động và kéo dài tuổi thọ của thiết bị, người sử dụng cần lưu ý một số yếu tố quan trọng:

• Chọn van phù hợp với ứng dụng

Cần xác định đúng loại van cầu điều khiển điện phù hợp với yêu cầu của hệ thống, bao gồm lưu lượng, áp suất, nhiệt độ và tính chất của chất lỏng hoặc khí cần điều khiển. Việc lựa chọn sai van có thể dẫn đến hiệu quả kém, thậm chí hỏng hóc van.

• Đảm bảo nguồn điện ổn định

Van cầu điều khiển điện cần nguồn điện ổn định và đáng tin cậy để hoạt động hiệu quả. Các vấn đề về nguồn điện như điện áp không ổn định hoặc mất điện có thể gây gián đoạn hoạt động của van và hệ thống. Do đó, cần đảm bảo có hệ thống dự phòng nguồn điện nếu cần thiết.

• Bảo trì và kiểm tra định kỳ

Mặc dù van cầu điều khiển điện có tuổi thọ cao, nhưng vẫn cần thực hiện bảo trì và kiểm tra định kỳ để đảm bảo hoạt động ổn định. Kiểm tra các bộ phận quan trọng như động cơ điện, cảm biến và bộ điều khiển để phát hiện sớm sự cố.

• Lắp đặt và kết nối đúng cách

Việc lắp đặt van cầu điều khiển điện cần phải được thực hiện chính xác, theo đúng hướng dẫn của nhà sản xuất. Kết nối van với hệ thống phải đảm bảo chắc chắn, không có rò rỉ và các bộ phận cơ khí phải được hiệu chỉnh đúng cách.

• Điều chỉnh van đúng cách

Khi điều chỉnh van, cần đảm bảo rằng các cài đặt như độ mở của van hoặc áp suất làm việc phù hợp với yêu cầu của hệ thống. Việc điều chỉnh không đúng cách có thể dẫn đến hiệu suất không đạt yêu cầu hoặc gây hư hỏng cho thiết bị.

• Sử dụng các cảm biến và bộ điều khiển phù hợp

Các cảm biến và bộ điều khiển tích hợp trong van cầu điều khiển điện cần phải được lựa chọn và cấu hình đúng với yêu cầu của hệ thống. Điều này giúp duy trì sự ổn định và chính xác trong quá trình vận hành.

• Kiểm tra các yếu tố bảo vệ

Van cầu điều khiển điện thường được trang bị các cơ chế bảo vệ như bảo vệ quá tải, quá áp hoặc quá nhiệt. Việc kiểm tra thường xuyên các cơ chế bảo vệ này sẽ giúp giảm thiểu nguy cơ hỏng hóc và đảm bảo an toàn khi sử dụng.

Van cầu điều khiển điện là giải pháp hiệu quả để tự động hóa và điều khiển dòng chảy trong các hệ thống công nghiệp. Để đạt hiệu suất tối ưu và kéo dài tuổi thọ, việc lựa chọn, lắp đặt và bảo trì đúng cách là rất quan trọng. Với các ưu điểm vượt trội, van cầu điều khiển điện ngày càng trở thành thiết bị không thể thiếu trong nhiều ngành công nghiệp hiện đại.
