Trong các hệ thống đường ống công nghiệp, tình trạng rung lắc, giãn nở nhiệt hay biến dạng do áp lực là vấn đề khó tránh khỏi trong quá trình vận hành. Để hạn chế hư hỏng và tăng độ bền cho hệ thống, khớp nối giãn nở được sử dụng như một giải pháp quan trọng giúp hấp thụ dao động, bù giãn nở và bảo vệ đường ống hiệu quả.

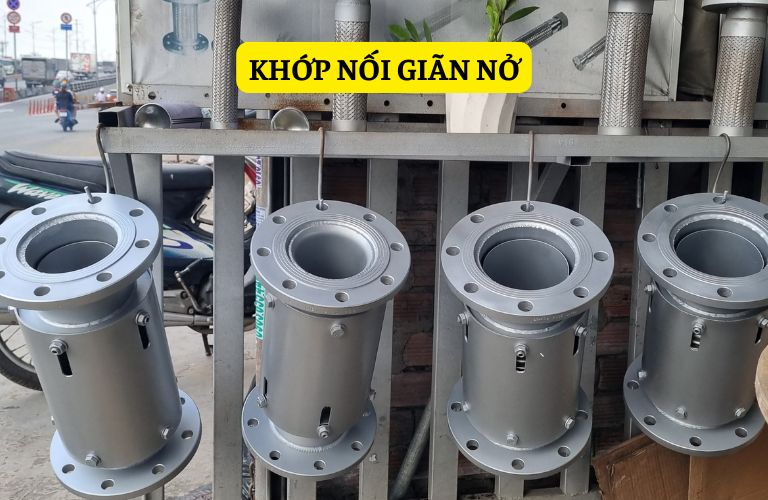

Khớp nối giãn nở là gì?

Khớp nối giãn nở là thiết bị được lắp đặt trong hệ thống đường ống nhằm hấp thụ sự giãn nở do nhiệt độ, giảm rung động và hạn chế tác động của áp lực lên đường ống hoặc thiết bị vận hành. Sản phẩm này giúp bù lại các chuyển động dịch chuyển trong quá trình hoạt động, từ đó giảm nguy cơ nứt vỡ, biến dạng và tăng tuổi thọ cho toàn bộ hệ thống.

Khớp nối giãn nở thường được sử dụng trong các hệ thống cấp thoát nước, HVAC, hơi nóng, hóa chất, PCCC, nhà máy công nghiệp và nhiều môi trường có nhiệt độ hoặc áp suất thay đổi liên tục. Tùy vào nhu cầu sử dụng, thiết bị có thể được sản xuất từ nhiều chất liệu như cao su, inox, thép hoặc PTFE để đáp ứng các điều kiện vận hành khác nhau.

Cấu tạo của khớp nối giãn nở

Khớp nối giãn nở được thiết kế với nhiều bộ phận khác nhau nhằm đảm bảo khả năng hấp thụ rung động, bù giãn nở nhiệt và giảm áp lực cho hệ thống đường ống. Tùy theo từng loại như khớp nối cao su, inox hay kim loại mà cấu tạo có thể thay đổi, tuy nhiên đa số sản phẩm đều gồm các thành phần quan trọng dưới đây:

Thân khớp nối

Thân khớp nối là bộ phận quan trọng nhất của toàn bộ thiết bị, quyết định trực tiếp đến khả năng co giãn và hấp thụ rung động của hệ thống. Bộ phận này thường được thiết kế dạng sóng, dạng cầu hoặc nhiều lớp đàn hồi để giúp khớp nối có thể giãn nở linh hoạt theo chiều dọc, chiều ngang hoặc xoay lệch nhẹ khi vận hành.

Trong quá trình hoạt động, hệ thống đường ống thường chịu ảnh hưởng từ nhiệt độ cao, áp suất thay đổi liên tục hoặc rung động từ máy bơm, motor. Khi đó, thân khớp nối sẽ đóng vai trò hấp thụ các chuyển động này nhằm hạn chế hiện tượng nứt vỡ, cong vênh hoặc lệch đường ống.

Tùy vào môi trường sử dụng, thân khớp nối có thể được chế tạo từ:

• Cao su EPDM, NBR chịu nước và hóa chất nhẹ.
• Inox 304, inox 316 chịu nhiệt và chống ăn mòn tốt.
• PTFE/Teflon dùng trong môi trường hóa chất mạnh.
• Vải chịu nhiệt cho hệ thống khí nóng và lò hơi.

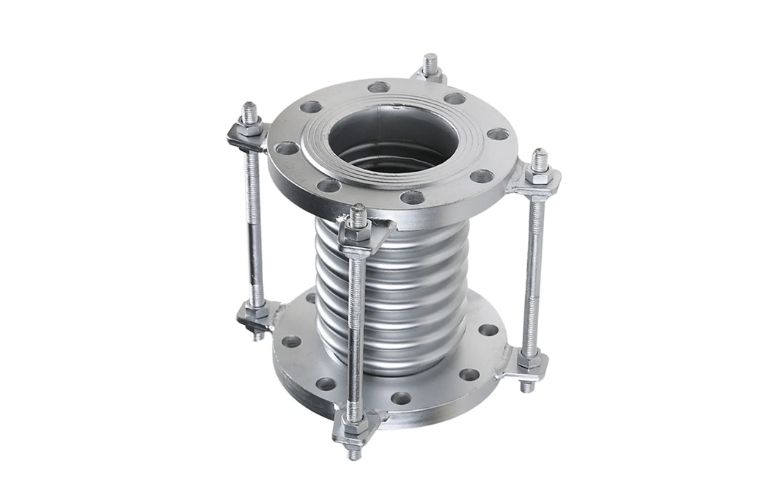

Lớp bù giãn nở

Lớp bù giãn nở là phần giúp thiết bị duy trì khả năng đàn hồi và co giãn ổn định trong quá trình vận hành. Bộ phận này có nhiệm vụ hấp thụ sự thay đổi kích thước của đường ống khi nhiệt độ tăng hoặc giảm đột ngột.

Nếu hệ thống không có bộ phận bù giãn nở, áp lực sinh ra do giãn nở nhiệt có thể khiến đường ống bị nứt, hở mối nối hoặc hư hỏng thiết bị liên quan. Vì vậy, đây được xem là thành phần quan trọng giúp bảo vệ toàn bộ hệ thống vận hành ổn định và an toàn hơn.

Ở các dòng khớp nối inox hoặc kim loại, phần bù giãn nở thường được thiết kế theo dạng ống sóng bellows có khả năng chịu áp suất và nhiệt độ rất cao.

Lớp gia cường

Để tăng độ bền và khả năng chịu áp lực, nhiều loại khớp nối giãn nở được bổ sung thêm lớp gia cường bên trong. Bộ phận này thường sử dụng bố nylon, thép hoặc lưới inox đan xen giữa các lớp vật liệu chính.

Lớp gia cường giúp:

• Tăng khả năng chịu áp suất cao.
• Hạn chế biến dạng khi vận hành lâu dài.
• Giảm nguy cơ rách hoặc bục khớp nối.
• Nâng cao tuổi thọ sản phẩm trong môi trường khắc nghiệt.

Đối với các hệ thống công nghiệp lớn, lớp gia cường đóng vai trò rất quan trọng để đảm bảo độ ổn định và an toàn cho toàn bộ đường ống.

Mặt bích hoặc đầu nối

Mặt bích là bộ phận dùng để kết nối khớp nối giãn nở với hệ thống đường ống. Tùy theo thiết kế, sản phẩm có thể sử dụng:

• Mặt bích tiêu chuẩn JIS, ANSI, DIN.
• Đầu nối ren.
• Đầu hàn cố định.

Bộ phận này giúp thiết bị được lắp đặt chắc chắn, đảm bảo độ kín và hạn chế tình trạng rò rỉ lưu chất trong quá trình sử dụng. Ngoài ra, việc sử dụng mặt bích tiêu chuẩn còn giúp quá trình tháo lắp, bảo trì hoặc thay thế trở nên thuận tiện hơn.

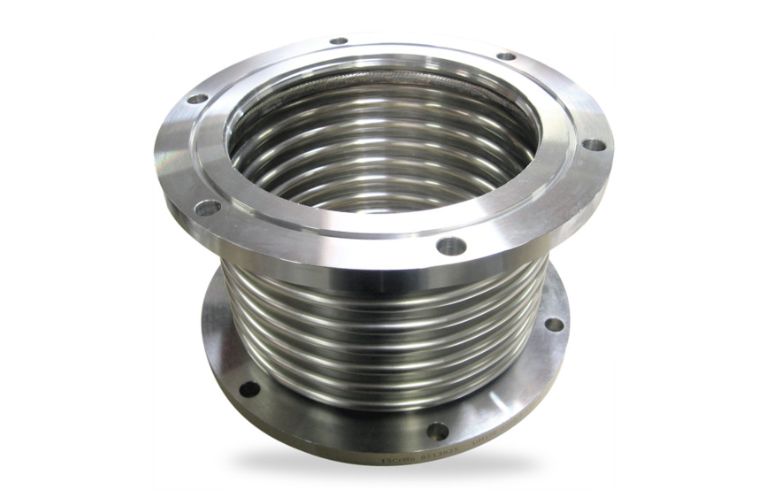

Lớp phủ bảo vệ bên ngoài

Một số dòng khớp nối giãn nở cao cấp còn được trang bị lớp phủ bảo vệ bên ngoài nhằm chống tia UV, chống ăn mòn hoặc hạn chế tác động từ môi trường bên ngoài như dầu mỡ, hóa chất và độ ẩm.

Lớp bảo vệ này giúp sản phẩm duy trì độ bền ổn định khi lắp đặt ngoài trời hoặc trong môi trường công nghiệp có điều kiện làm việc khắc nghiệt.

Các loại khớp nối giãn nở phổ biến hiện nay

Hiện nay, khớp nối giãn nở được sản xuất với nhiều kiểu dáng và vật liệu khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp. Mỗi loại sẽ có đặc điểm riêng về khả năng chịu nhiệt, chống rung, chống ăn mòn và môi trường vận hành phù hợp.

Khớp nối giãn nở cao su

Khớp nối giãn nở cao su là dòng sản phẩm được sử dụng phổ biến nhất trong các hệ thống cấp thoát nước, HVAC, PCCC và đường ống công nghiệp. Thiết bị thường được sản xuất từ cao su EPDM, NBR hoặc Neoprene với khả năng đàn hồi tốt và hấp thụ rung động hiệu quả.

Ưu điểm nổi bật của loại khớp nối này là:

• Giảm rung và tiếng ồn tốt.
• Chống va đập thủy lực hiệu quả.
• Khả năng co giãn linh hoạt.
• Giá thành hợp lý.
• Dễ lắp đặt và bảo trì.

Khớp nối giãn nở cao su thường được lắp đặt gần máy bơm, motor hoặc các vị trí có rung động mạnh nhằm hạn chế ảnh hưởng đến hệ thống đường ống.

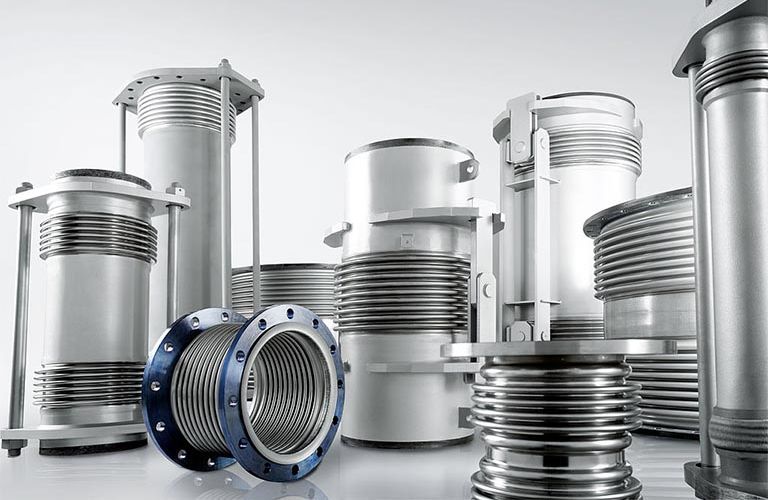

Khớp nối giãn nở inox

Khớp nối giãn nở inox được chế tạo chủ yếu từ inox 304 hoặc inox 316, nổi bật với khả năng chịu nhiệt, chịu áp suất và chống ăn mòn cao. Phần thân thường thiết kế dạng ống sóng bellows giúp thiết bị hấp thụ giãn nở nhiệt hiệu quả trong điều kiện làm việc khắc nghiệt.

Loại khớp nối này phù hợp với:

• Hệ thống hơi nóng.
• Đường ống dẫn dầu.
• Nhà máy hóa chất.
• Hệ thống khí nén.
• Ngành thực phẩm và dược phẩm.

Nhờ độ bền cao và khả năng làm việc ổn định trong môi trường nhiệt độ lớn, khớp nối giãn nở inox được sử dụng rất phổ biến trong các nhà máy công nghiệp hiện nay.

Khớp nối giãn nở kim loại

Khớp nối giãn nở kim loại là dòng sản phẩm chuyên dùng cho các hệ thống áp suất và nhiệt độ cao. Thiết bị thường được chế tạo bằng thép không gỉ với cấu trúc nhiều lớp sóng kim loại nhằm tăng khả năng đàn hồi và chịu tải.

Ưu điểm của loại này gồm:

• Chịu áp lực lớn.
• Chịu nhiệt độ cao.
• Độ bền cơ học tốt.
• Tuổi thọ sử dụng lâu dài.

Khớp nối giãn nở kim loại thường xuất hiện trong các ngành công nghiệp nặng như nhiệt điện, luyện kim, xi măng hoặc hóa dầu.

Khớp nối giãn nở vải

Khớp nối giãn nở vải được sản xuất từ các loại vải chịu nhiệt kết hợp lớp cách nhiệt và lớp gia cường chuyên dụng. Đây là dòng sản phẩm phù hợp với hệ thống dẫn khí nóng, khói bụi hoặc thông gió công nghiệp.

Thiết bị có ưu điểm:

• Trọng lượng nhẹ.
• Độ đàn hồi cao.
• Chịu nhiệt tốt.
• Hấp thụ rung động hiệu quả.

Khớp nối giãn nở vải thường được sử dụng trong lò hơi, nhà máy nhiệt điện, hệ thống xử lý khí thải và các đường ống dẫn khí nhiệt độ cao.

Khớp nối giãn nở PTFE/Teflon

Khớp nối giãn nở PTFE/Teflon được đánh giá cao nhờ khả năng chống ăn mòn hóa chất cực tốt. Thiết bị có thể làm việc ổn định trong môi trường axit, bazơ hoặc hóa chất mạnh mà nhiều vật liệu thông thường khó đáp ứng.

Một số ưu điểm nổi bật:

• Khả năng kháng hóa chất cao.
• Chống bám dính tốt.
• Chịu nhiệt ổn định.
• Tuổi thọ cao trong môi trường ăn mòn.

Loại khớp nối này thường được ứng dụng trong ngành hóa chất, dược phẩm, thực phẩm và xử lý nước công nghiệp.

Ưu điểm nổi bật của khớp nối giãn nở

Khớp nối giãn nở được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng bảo vệ đường ống và thiết bị vận hành hiệu quả. Không chỉ giúp hấp thụ rung động và giãn nở nhiệt, thiết bị còn góp phần nâng cao độ bền và sự ổn định cho toàn bộ hệ thống.

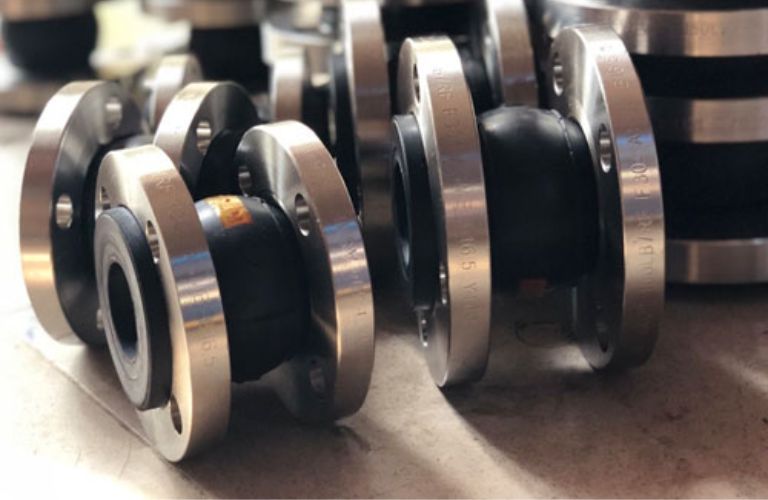

• Hấp thụ rung động hiệu quả: Trong quá trình vận hành, các thiết bị như máy bơm, motor hoặc quạt công nghiệp thường tạo ra rung động liên tục. Khớp nối giãn nở giúp hấp thụ và giảm truyền rung động lên hệ thống đường ống, từ đó hạn chế tình trạng lỏng mối nối hoặc hư hỏng thiết bị.
• Bù giãn nở nhiệt cho đường ống: Nhiệt độ thay đổi khiến đường ống có hiện tượng co lại hoặc giãn nở theo thời gian. Khớp nối giãn nở giúp bù lại các chuyển động này, giảm nguy cơ nứt vỡ, cong vênh hoặc biến dạng đường ống trong quá trình sử dụng.
• Giảm tiếng ồn cho hệ thống; Nhờ khả năng đàn hồi và hấp thụ dao động, thiết bị giúp hạn chế tiếng ồn phát sinh khi lưu chất di chuyển hoặc khi hệ thống vận hành ở áp suất cao. Đây là ưu điểm quan trọng trong các công trình dân dụng, tòa nhà hoặc nhà máy yêu cầu độ ổn định cao.
• Tăng tuổi thọ cho thiết bị và đường ống: Việc giảm rung lắc và áp lực tác động trực tiếp lên hệ thống giúp các thiết bị vận hành ổn định hơn, hạn chế hao mòn theo thời gian. Điều này góp phần kéo dài tuổi thọ cho đường ống, van, máy bơm và các thiết bị liên quan.
• Chịu được áp suất và nhiệt độ cao: Tùy vào vật liệu sản xuất như inox, thép hoặc PTFE, khớp nối giãn nở có thể hoạt động tốt trong môi trường nhiệt độ cao, áp suất lớn hoặc chứa hóa chất ăn mòn. Điều này giúp thiết bị đáp ứng được nhiều yêu cầu vận hành khác nhau trong công nghiệp.
• Linh hoạt trong nhiều môi trường sử dụng: Khớp nối giãn nở hiện nay có nhiều chủng loại và kích thước khác nhau, phù hợp với hệ thống cấp thoát nước, HVAC, PCCC, hơi nóng, hóa chất, dầu khí và nhiều ngành công nghiệp khác.
• Dễ lắp đặt và bảo trì: Thiết bị có thiết kế tương đối đơn giản, dễ tháo lắp và thay thế khi cần bảo trì. Điều này giúp tiết kiệm thời gian thi công cũng như giảm chi phí vận hành cho doanh nghiệp.

Ứng dụng thực tế của khớp nối giãn nở

Khớp nối giãn nở được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng hấp thụ rung động, bù giãn nở nhiệt và bảo vệ đường ống vận hành ổn định hơn.

• Trong hệ thống cấp thoát nước: Thiết bị giúp giảm rung động từ máy bơm, hạn chế va đập thủy lực và bảo vệ đường ống khỏi tình trạng nứt vỡ do áp lực thay đổi.
• Trong hệ thống HVAC: Khớp nối giãn nở thường được lắp đặt tại hệ thống điều hòa, thông gió và đường ống nước lạnh nhằm giảm rung lắc, giảm tiếng ồn và tăng độ ổn định khi vận hành.

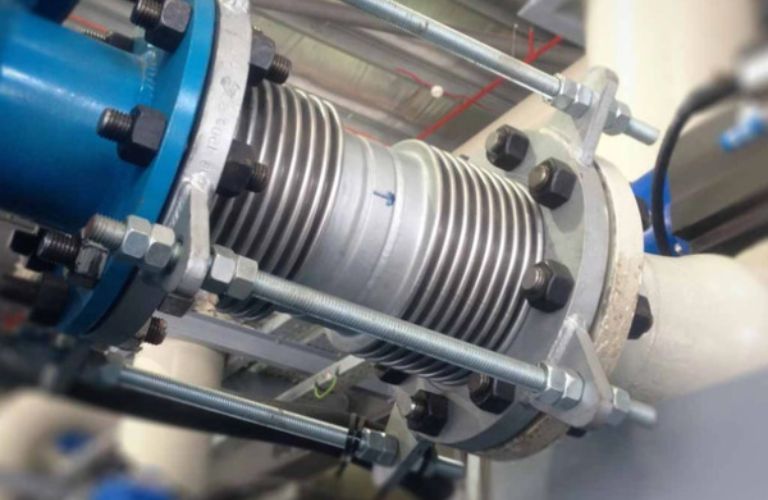

• Trong nhà máy hóa chất: Các dòng khớp nối inox hoặc PTFE được sử dụng để chống ăn mòn hóa chất, hạn chế rò rỉ và đảm bảo an toàn cho hệ thống đường ống.
• Trong hệ thống hơi nóng và lò hơi: Thiết bị giúp hấp thụ sự co giãn của đường ống khi nhiệt độ thay đổi liên tục, hạn chế biến dạng và nứt vỡ trong môi trường nhiệt độ cao.
• Trong ngành thực phẩm và dược phẩm: Khớp nối giãn nở inox được sử dụng phổ biến nhờ khả năng chống oxy hóa, đảm bảo độ sạch và an toàn cho hệ thống sản xuất.
• Trong hệ thống PCCC: Thiết bị giúp giảm áp lực và rung động cho đường ống chữa cháy, hỗ trợ hệ thống vận hành ổn định và bền bỉ hơn.

Cách lựa chọn khớp nối giãn nở phù hợp

Việc lựa chọn khớp nối giãn nở phù hợp không chỉ giúp hệ thống đường ống vận hành ổn định mà còn góp phần hạn chế hư hỏng, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị. Để đảm bảo hiệu quả sử dụng, cần cân nhắc kỹ các yếu tố kỹ thuật dưới đây:

• Lựa chọn theo môi trường lưu chất

Mỗi loại lưu chất sẽ yêu cầu vật liệu chế tạo khác nhau nhằm đảm bảo độ bền và khả năng tương thích trong quá trình vận hành. Với hệ thống nước sạch hoặc nước lạnh, khớp nối cao su EPDM thường được ưu tiên nhờ khả năng đàn hồi tốt và chống lão hóa hiệu quả. Trong khi đó, môi trường hóa chất hoặc lưu chất có tính ăn mòn cao nên sử dụng khớp nối PTFE hoặc inox 316 để đảm bảo độ an toàn và hạn chế hư hỏng.

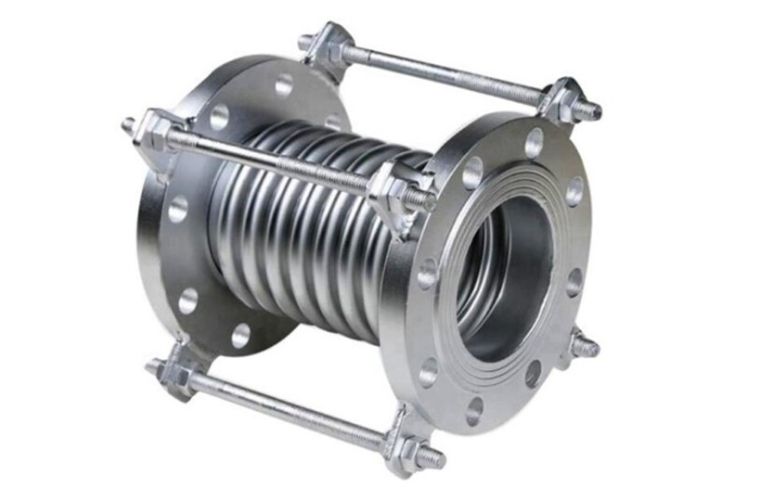

• Lựa chọn đúng kích thước và tiêu chuẩn kết nối

Khớp nối giãn nở cần tương thích với kích thước đường ống và tiêu chuẩn kết nối của hệ thống như JIS, ANSI hoặc DIN. Việc lựa chọn đúng kích thước DN sẽ giúp quá trình lắp đặt chắc chắn, đảm bảo độ kín và tối ưu hiệu quả vận hành.

• Xác định nhiệt độ và áp suất vận hành

Đây là yếu tố quan trọng ảnh hưởng trực tiếp đến độ bền của khớp nối giãn nở. Đối với các hệ thống hơi nóng, lò hơi hoặc đường ống áp lực cao, nên ưu tiên các dòng khớp nối inox hoặc kim loại có khả năng chịu nhiệt và chịu áp suất lớn. Việc lựa chọn đúng thông số kỹ thuật giúp hệ thống hoạt động ổn định và hạn chế nguy cơ rò rỉ hoặc biến dạng thiết bị.

• Cân nhắc điều kiện lắp đặt thực tế

Đối với các vị trí có rung động mạnh, thường xuyên thay đổi nhiệt độ hoặc lắp đặt ngoài trời, nên ưu tiên các dòng khớp nối có độ đàn hồi cao, khả năng chống ăn mòn và chịu môi trường khắc nghiệt tốt. Điều này giúp thiết bị duy trì độ ổn định và tăng tuổi thọ trong quá trình sử dụng lâu dài.

• Ưu tiên sản phẩm từ đơn vị cung cấp uy tín

Lựa chọn sản phẩm từ các đơn vị phân phối uy tín sẽ giúp đảm bảo chất lượng vật liệu, nguồn gốc rõ ràng và đầy đủ thông số kỹ thuật. Đồng thời, khách hàng cũng sẽ được hỗ trợ tư vấn lựa chọn sản phẩm phù hợp, chế độ bảo hành rõ ràng và hỗ trợ kỹ thuật trong quá trình lắp đặt, vận hành.

Những lưu ý khi lắp đặt khớp nối giãn nở

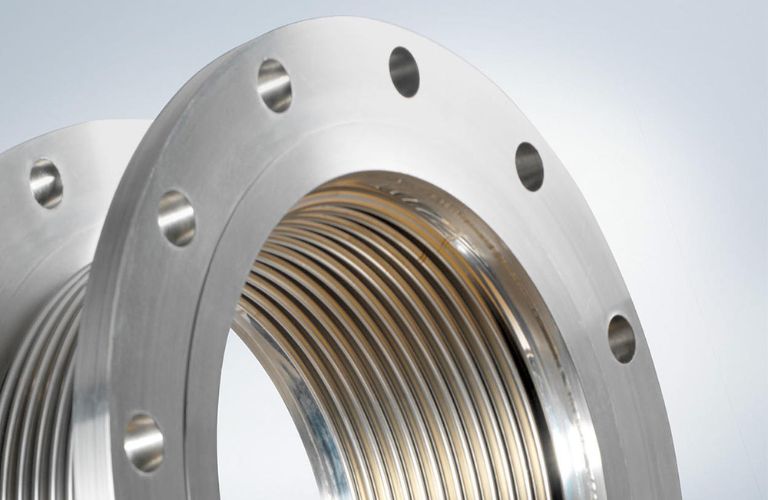

Việc lắp đặt khớp nối giãn nở đúng kỹ thuật sẽ giúp thiết bị phát huy tối đa hiệu quả vận hành, đồng thời hạn chế hư hỏng và kéo dài tuổi thọ cho hệ thống đường ống. Dưới đây là những lưu ý quan trọng cần quan tâm trong quá trình thi công:

• Lựa chọn đúng vị trí lắp đặt: Khớp nối giãn nở nên được lắp tại các vị trí có rung động mạnh, khu vực dễ phát sinh giãn nở nhiệt hoặc gần máy bơm, motor để tăng hiệu quả hấp thụ dao động và giảm áp lực cho đường ống.
• Không lắp đặt sai lệch tâm: Trong quá trình lắp đặt, cần đảm bảo hai đầu đường ống thẳng hàng và đúng tâm kết nối. Việc lắp lệch tâm có thể khiến khớp nối bị xoắn, giảm khả năng đàn hồi và nhanh hư hỏng khi vận hành.
• Tránh kéo giãn hoặc nén quá mức: Khớp nối giãn nở chỉ hoạt động hiệu quả trong giới hạn co giãn cho phép. Không nên kéo căng hoặc ép nén thiết bị vượt quá thông số kỹ thuật vì dễ gây rách, biến dạng hoặc giảm tuổi thọ sản phẩm.
• Siết bulong đúng kỹ thuật: Khi lắp mặt bích, cần siết bulong đều lực và đúng tiêu chuẩn để đảm bảo độ kín, tránh rò rỉ lưu chất trong quá trình sử dụng.
• Kiểm tra áp suất và nhiệt độ vận hành: Cần đảm bảo điều kiện vận hành thực tế phù hợp với thông số kỹ thuật của khớp nối giãn nở. Việc sử dụng vượt mức chịu tải có thể làm thiết bị xuống cấp nhanh hoặc gây sự cố cho hệ thống.
• Bảo trì và kiểm tra định kỳ: Nên thường xuyên kiểm tra tình trạng co giãn, độ kín và mức độ hao mòn của khớp nối để kịp thời bảo trì hoặc thay thế khi cần thiết, giúp hệ thống vận hành ổn định và an toàn hơn.

Khớp nối giãn nở là giải pháp quan trọng giúp hệ thống đường ống vận hành ổn định, hạn chế rung động và giảm ảnh hưởng từ giãn nở nhiệt trong quá trình sử dụng. Việc lựa chọn đúng chủng loại và lắp đặt đúng kỹ thuật sẽ góp phần nâng cao độ bền, đảm bảo an toàn và tối ưu hiệu quả vận hành cho toàn bộ hệ thống công nghiệp.
