Trong các hệ thống công nghiệp và dân dụng hiện nay, việc kết nối đường ống hay thiết bị một cách nhanh chóng, an toàn là yếu tố vô cùng quan trọng. Chính vì vậy, khớp nối nhanh đã trở thành giải pháp tối ưu giúp tiết kiệm thời gian lắp đặt và nâng cao hiệu suất làm việc.

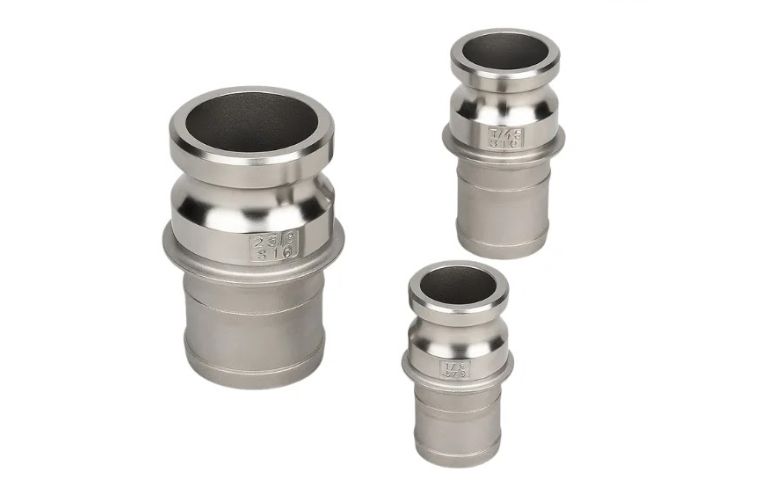

Khớp nối nhanh là gì?

Khớp nối nhanh là một thiết bị cơ khí chuyên dụng được sử dụng để kết nối và tháo rời nhanh chóng giữa các đường ống hoặc thiết bị dẫn lưu chất như khí, nước, dầu… mà không cần sử dụng đến các dụng cụ hỗ trợ.

Nhờ thiết kế thông minh với cơ chế khóa tự động, khớp nối nhanh cho phép người dùng thao tác lắp đặt và ngắt kết nối một cách dễ dàng, nhanh gọn, đồng thời vẫn đảm bảo độ kín khít và an toàn trong quá trình vận hành. Đây là giải pháp tối ưu giúp nâng cao hiệu quả làm việc và tiết kiệm thời gian trong nhiều lĩnh vực công nghiệp và dân dụng.

Cấu tạo của khớp nối nhanh

Khớp nối nhanh được thiết kế với cấu trúc đơn giản nhưng tối ưu, giúp đảm bảo khả năng kết nối nhanh chóng, chắc chắn và an toàn. Về cơ bản, thiết bị này gồm hai bộ phận chính là đầu đực (plug) và đầu cái (socket). Đầu đực thường được gắn vào đường ống hoặc thiết bị, có dạng trụ để dễ dàng đưa vào đầu cái. Trong khi đó, đầu cái đóng vai trò tiếp nhận và được trang bị cơ chế khóa nhằm giữ chặt đầu đực khi hai bộ phận kết nối với nhau.

Ngoài ra, khớp nối nhanh còn được cấu tạo từ nhiều chi tiết phụ trợ quan trọng, bao gồm:

• Bi khóa: Giữ chặt đầu đực khi đã kết nối
• Lò xo: Hỗ trợ cơ chế đóng/mở linh hoạt
• Van một chiều: Tự động đóng khi ngắt kết nối, ngăn rò rỉ lưu chất
• Gioăng làm kín (O-ring): Đảm bảo độ kín khít, hạn chế rò rỉ

Sự kết hợp giữa các bộ phận này giúp khớp nối nhanh hoạt động hiệu quả, dễ sử dụng và đảm bảo an toàn trong nhiều môi trường khác nhau.

Nguyên lý hoạt động của khớp nối nhanh

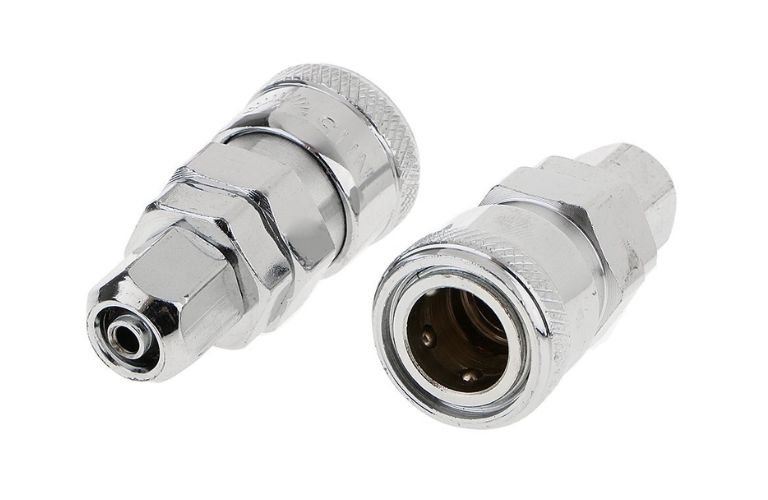

Khớp nối nhanh hoạt động dựa trên nguyên lý kết nối cơ học kết hợp với cơ chế khóa tự động và van điều tiết dòng chảy, giúp việc lắp – tháo diễn ra nhanh chóng mà vẫn đảm bảo độ kín và an toàn. Khi người dùng đưa đầu đực (plug) vào đầu cái (socket), các bi khóa bên trong đầu cái sẽ tự động trượt vào rãnh của đầu đực dưới tác động của lò xo. Lúc này, hai bộ phận được cố định chắc chắn với nhau mà không cần dùng lực siết hay dụng cụ hỗ trợ.

Đồng thời, khi hai đầu được kết nối hoàn toàn, van bên trong khớp nối sẽ tự động mở ra, cho phép lưu chất như khí nén, nước hoặc dầu thủy lực lưu thông qua hệ thống một cách liên tục. Các gioăng làm kín (O-ring) được bố trí tại vị trí tiếp xúc giúp đảm bảo độ kín khít, hạn chế tối đa tình trạng rò rỉ trong quá trình vận hành, kể cả khi hệ thống hoạt động dưới áp suất cao.

Ngược lại, khi cần tháo khớp nối, người dùng chỉ cần thao tác kéo hoặc nhấn cơ cấu khóa trên đầu cái. Khi đó, các bi khóa sẽ được giải phóng, tách đầu đực ra khỏi đầu cái một cách dễ dàng. Ngay lập tức, van một chiều bên trong sẽ tự động đóng lại, ngăn không cho lưu chất thoát ra ngoài. Nhờ cơ chế này, khớp nối nhanh không chỉ giúp tiết kiệm thời gian thao tác mà còn đảm bảo an toàn, giảm thất thoát và phù hợp với nhiều hệ thống yêu cầu kết nối linh hoạt.

Phân loại khớp nối nhanh phổ biến

Trên thị trường hiện nay, khớp nối nhanh được phân loại dựa trên nhiều tiêu chí khác nhau như môi trường sử dụng, vật liệu chế tạo hoặc cấu tạo. Dưới đây là các loại phổ biến nhất:

1. Theo môi trường sử dụng

Dựa vào môi trường và loại lưu chất sử dụng, khớp nối nhanh được chia thành nhiều loại khác nhau nhằm đáp ứng các yêu cầu kỹ thuật riêng biệt:

• Khớp nối nhanh khí nén: Đây là loại phổ biến nhất, được sử dụng trong các hệ thống khí nén như máy nén khí, dây chuyền sản xuất tự động. Khớp nối có thiết kế nhỏ gọn, dễ thao tác và đảm bảo khả năng chịu áp lực khí ổn định.
• Khớp nối nhanh thủy lực: Được dùng trong các hệ thống thủy lực có áp suất cao như máy công trình, thiết bị cơ giới. Loại này có kết cấu chắc chắn, độ kín cao và khả năng chịu lực tốt để đảm bảo an toàn khi vận hành.
• Khớp nối nhanh nước: Thường được ứng dụng trong hệ thống cấp thoát nước, tưới tiêu nông nghiệp hoặc các thiết bị dân dụng. Ưu điểm là dễ lắp đặt, chi phí hợp lý và phù hợp với môi trường áp lực thấp đến trung bình.

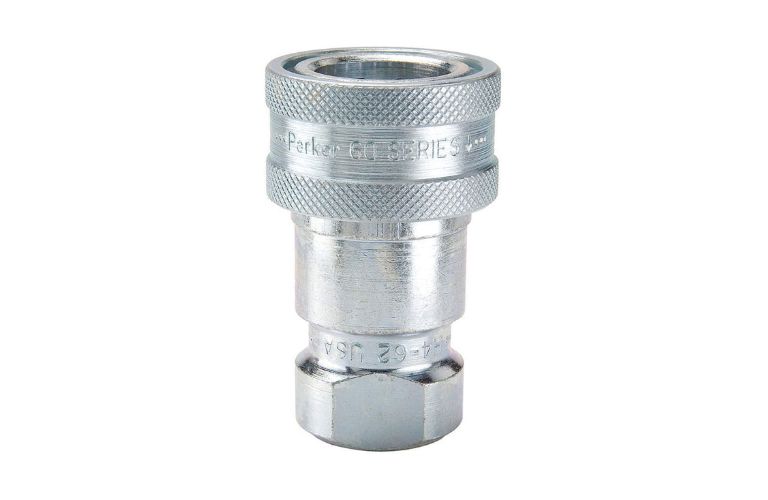

2. Theo vật liệu chế tạo

Dựa vào vật liệu sản xuất, khớp nối nhanh được chia thành nhiều loại khác nhau nhằm phù hợp với từng môi trường làm việc và yêu cầu kỹ thuật cụ thể:

• Khớp nối nhanh inox: Được làm từ thép không gỉ, có khả năng chống ăn mòn, chịu nhiệt và chịu hóa chất tốt. Loại này thường được sử dụng trong môi trường khắc nghiệt như ngành thực phẩm, hóa chất hoặc ngoài trời.
• Khớp nối nhanh đồng: Có độ bền cao, dẫn nhiệt tốt và khả năng chống oxy hóa ổn định. Khớp nối nhanh bằng đồng thường được ứng dụng trong hệ thống khí nén và nước nhờ độ tin cậy và giá thành hợp lý.
• Khớp nối nhanh nhựa: Có ưu điểm nhẹ, giá thành thấp và không bị ăn mòn, phù hợp với các hệ thống áp lực thấp hoặc ứng dụng dân dụng. Tuy nhiên, khả năng chịu nhiệt và áp lực không cao như kim loại.

3. Theo cấu tạo và cơ chế

Dựa vào cấu tạo bên trong và cơ chế hoạt động, khớp nối nhanh được chia thành các loại khác nhau nhằm đáp ứng yêu cầu sử dụng cụ thể của từng hệ thống:

• Khớp nối nhanh có van (van 1 chiều hoặc 2 chiều): Loại này được trang bị van tự động bên trong, có khả năng đóng lại ngay khi ngắt kết nối, giúp ngăn chặn lưu chất rò rỉ ra ngoài. Đây là lựa chọn phổ biến trong các hệ thống yêu cầu độ an toàn cao như khí nén và thủy lực.
• Khớp nối nhanh không van: Không có cơ chế đóng tự động, cho phép lưu chất chảy tự do ngay cả khi tháo rời. Loại này thường được sử dụng trong các hệ thống không yêu cầu kiểm soát rò rỉ hoặc cần lưu thông liên tục.
• Khớp nối nhanh dạng khóa bi (ball lock): Sử dụng các viên bi để giữ chặt đầu đực khi kết nối. Đây là cơ chế phổ biến nhất, giúp thao tác nhanh, chắc chắn và dễ sử dụng.
• Khớp nối nhanh dạng ren hoặc camlock: Hoạt động dựa trên cơ chế khóa bằng ren hoặc tay gạt (cam), giúp tăng độ chắc chắn, thường dùng trong các hệ thống yêu cầu kết nối ổn định và chịu lực tốt.

Ưu điểm và nhược điểm của khớp nối nhanh

Trong các hệ thống đường ống và thiết bị công nghiệp hiện đại, khớp nối nhanh ngày càng được ưa chuộng nhờ khả năng kết nối linh hoạt và tiết kiệm thời gian. Tuy nhiên, bên cạnh những lợi ích vượt trội, thiết bị này cũng tồn tại một số hạn chế nhất định. Dưới đây là những ưu điểm và nhược điểm chi tiết của khớp nối nhanh mà bạn nên biết:

+ Ưu điểm

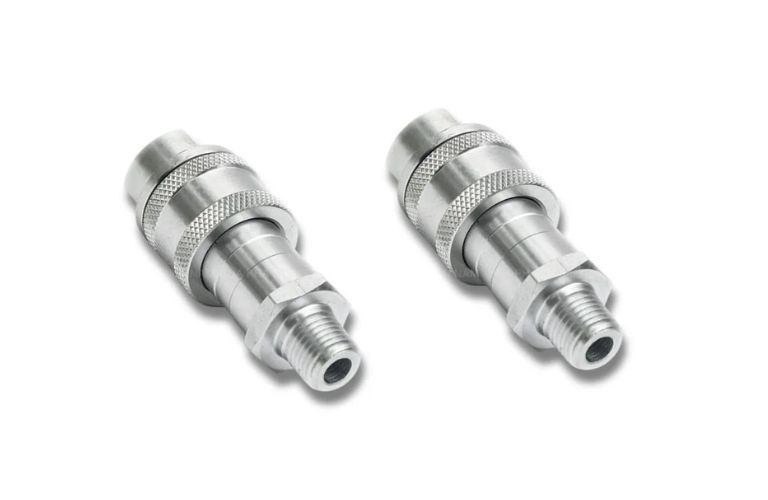

• Kết nối và tháo rời cực kỳ nhanh chóng: Đây là ưu điểm nổi bật nhất của khớp nối nhanh. Người dùng chỉ cần thao tác đơn giản như cắm hoặc rút là có thể hoàn tất việc kết nối hoặc ngắt kết nối trong vài giây, giúp tiết kiệm đáng kể thời gian so với các phương pháp nối truyền thống như ren hoặc hàn.
• Không cần dụng cụ hỗ trợ: Khớp nối nhanh được thiết kế với cơ chế khóa tự động, cho phép thao tác bằng tay mà không cần đến các dụng cụ như cờ lê hay mỏ lết. Điều này đặc biệt hữu ích trong môi trường làm việc yêu cầu thao tác nhanh và liên tục.
• Đảm bảo độ kín cao, hạn chế rò rỉ: Nhờ hệ thống gioăng làm kín (O-ring) và van tự động, khớp nối nhanh giúp giảm thiểu tối đa tình trạng rò rỉ lưu chất, kể cả trong các hệ thống có áp suất cao như khí nén hoặc thủy lực.
• Tăng hiệu suất và năng suất làm việc: Việc rút ngắn thời gian lắp đặt và bảo trì giúp giảm thời gian dừng máy, từ đó nâng cao hiệu quả hoạt động của toàn bộ hệ thống.
• An toàn khi vận hành: Cơ chế van tự động đóng khi ngắt kết nối giúp ngăn chặn lưu chất thoát ra ngoài, giảm nguy cơ tai nạn và đảm bảo an toàn cho người sử dụng.
• Tính linh hoạt và đa dạng ứng dụng: Khớp nối nhanh có thể sử dụng cho nhiều loại lưu chất khác nhau như khí, nước, dầu… và phù hợp với nhiều lĩnh vực như công nghiệp, nông nghiệp, xây dựng hay dân dụng.
• Dễ dàng bảo trì và thay thế: Khi xảy ra sự cố, việc tháo lắp nhanh giúp quá trình kiểm tra, sửa chữa hoặc thay thế trở nên đơn giản và tiết kiệm chi phí hơn.

Nhược điểm

• Chi phí đầu tư ban đầu cao hơn: So với các phương pháp nối truyền thống, khớp nối nhanh có giá thành cao hơn do cấu tạo phức tạp và yêu cầu độ chính xác cao.
  Dễ bị hao mòn theo thời gian: Các bộ phận như gioăng, lò xo, bi khóa có thể bị mài mòn sau thời gian dài sử dụng, đặc biệt trong môi trường làm việc khắc nghiệt.
  Yêu cầu lựa chọn đúng loại phù hợp: Nếu sử dụng không đúng loại khớp nối nhanh (không phù hợp áp suất, lưu chất hoặc môi trường), có thể dẫn đến rò rỉ, giảm hiệu suất hoặc hư hỏng thiết bị.
  Cần bảo dưỡng định kỳ: Để đảm bảo độ bền và hiệu quả hoạt động, khớp nối nhanh cần được kiểm tra và bảo dưỡng thường xuyên.

Ứng dụng của khớp nối nhanh

Nhờ tính tiện lợi, linh hoạt và khả năng kết nối nhanh chóng, khớp nối nhanh được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến đời sống hàng ngày. Dưới đây là một số ứng dụng phổ biến:

• Trong công nghiệp

Khớp nối nhanh được sử dụng nhiều trong các hệ thống khí nén, thủy lực và dây chuyền sản xuất tự động. Thiết bị giúp kết nối nhanh các đường ống dẫn khí, dầu, giảm thời gian lắp đặt và bảo trì, từ đó nâng cao hiệu suất vận hành của máy móc.

• Trong nông nghiệp

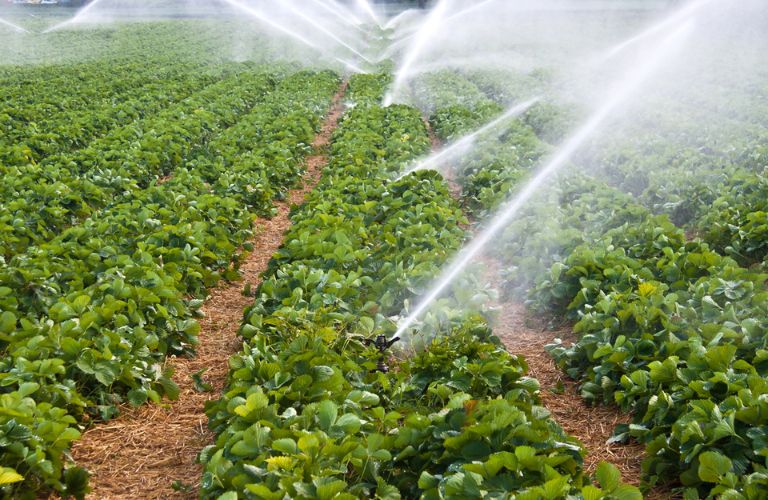

Trong lĩnh vực nông nghiệp, khớp nối nhanh được ứng dụng trong hệ thống tưới tiêu, dẫn nước. Nhờ khả năng tháo lắp dễ dàng, người dùng có thể linh hoạt thay đổi vị trí đường ống hoặc thiết bị tưới mà không mất nhiều thời gian.

• Trong xây dựng

Trong ngành xây dựng, khớp nối nhanh thường được dùng để kết nối các thiết bị như máy nén khí, máy phun sơn, máy rửa áp lực. Điều này giúp quá trình thi công diễn ra nhanh chóng và thuận tiện hơn.

• Trong đời sống dân dụng

Không chỉ trong công nghiệp, khớp nối nhanh còn được sử dụng rộng rãi trong đời sống như:

• • Kết nối ống nước sinh hoạt
  • Sử dụng cho máy rửa xe gia đình
  • Hệ thống tưới cây, làm vườn

Cách lựa chọn khớp nối nhanh phù hợp

Việc lựa chọn khớp nối nhanh phù hợp cần dựa trên nhiều yếu tố kỹ thuật và điều kiện thực tế. Một sản phẩm được chọn đúng sẽ giúp hệ thống vận hành ổn định, an toàn và bền bỉ theo thời gian. Dưới đây là các tiêu chí quan trọng bạn nên cân nhắc:

1. Xác định loại lưu chất sử dụng

Trước tiên, cần xác định rõ hệ thống đang sử dụng loại lưu chất nào như khí nén, nước hay dầu thủy lực. Mỗi loại lưu chất có đặc tính riêng về áp suất, độ nhớt và khả năng ăn mòn, do đó yêu cầu loại khớp nối nhanh tương ứng để đảm bảo độ kín và hiệu quả hoạt động.

2. Áp suất và nhiệt độ làm việc

Khớp nối nhanh phải đáp ứng được điều kiện áp suất và nhiệt độ của hệ thống. Nếu lựa chọn không phù hợp, thiết bị có thể bị rò rỉ hoặc hư hỏng trong quá trình vận hành. Bạn nên kiểm tra các thông số:

• Áp suất tối đa cho phép
• Nhiệt độ làm việc
• Điều kiện vận hành liên tục hay gián đoạn

3. Vật liệu chế tạo

Vật liệu ảnh hưởng trực tiếp đến độ bền và khả năng chống chịu môi trường của khớp nối nhanh. Tùy vào điều kiện sử dụng, bạn có thể lựa chọn:

• Inox: Chống ăn mòn, phù hợp môi trường khắc nghiệt
• Đồng: Bền, phổ biến trong hệ thống khí và nước
• Nhựa: Nhẹ, giá rẻ, dùng cho áp lực thấp

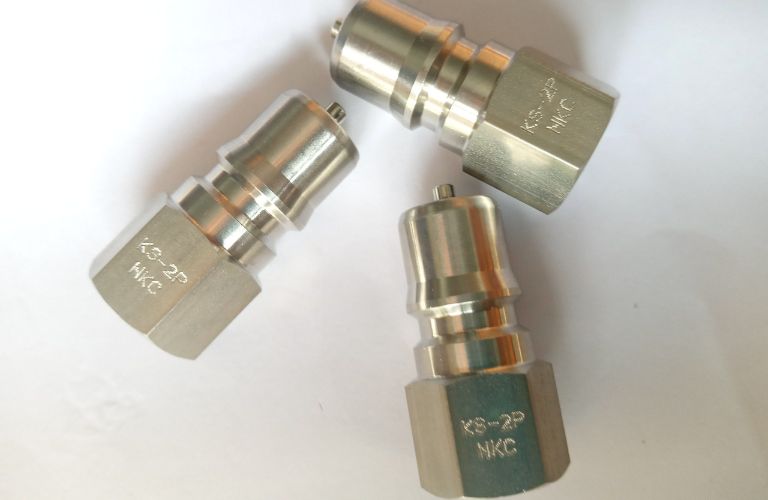

4. Kích thước và tiêu chuẩn kết nối

Để đảm bảo lắp đặt chính xác và tránh rò rỉ, cần lựa chọn đúng kích thước và tiêu chuẩn kết nối của khớp nối nhanh. Các yếu tố cần lưu ý gồm:

• Đường kính ống (DN)
• Kiểu ren: Ren trong, ren ngoài
• Tiêu chuẩn: NPT, BSP, JIS…

5. Cơ chế khóa và kiểu kết nối

Tùy vào mục đích sử dụng và mức độ an toàn yêu cầu, bạn nên lựa chọn cơ chế phù hợp. Một số lựa chọn phổ biến gồm:

• Loại có van: chống rò rỉ, an toàn cao
• Loại không van: lưu thông liên tục
• Cơ chế khóa: bi, ren, camlock

6. Chất lượng và thương hiệu

Lựa chọn sản phẩm từ các thương hiệu uy tín giúp đảm bảo chất lượng và độ bền. Khớp nối nhanh chất lượng cao thường có độ hoàn thiện tốt, hoạt động ổn định và ít phát sinh sự cố trong quá trình sử dụng.

7. Điều kiện môi trường làm việc

Cuối cùng, cần xem xét môi trường sử dụng để chọn loại khớp nối phù hợp. Một số yếu tố cần chú ý:

• Môi trường có hóa chất hay không
• Độ ẩm, bụi bẩn
• Sử dụng trong nhà hay ngoài trời

Lưu ý khi sử dụng và bảo dưỡng

Để khớp nối nhanh hoạt động ổn định, bền bỉ và đảm bảo an toàn trong quá trình sử dụng, người dùng cần chú ý đến việc vận hành đúng cách cũng như bảo dưỡng định kỳ. Dưới đây là một số lưu ý quan trọng:

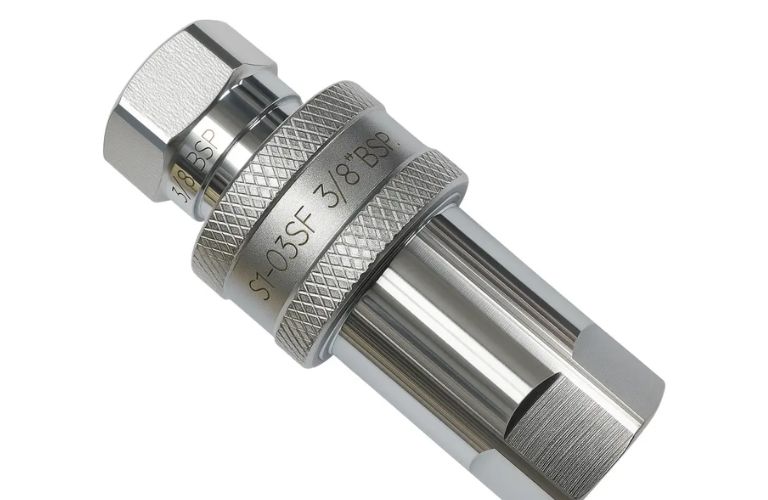

• Sử dụng đúng kỹ thuật: Khi kết nối hoặc tháo rời, cần thao tác đúng theo hướng dẫn của nhà sản xuất, tránh dùng lực quá mạnh hoặc sai cách gây hư hỏng cơ cấu khóa. Đồng thời, nên đảm bảo hai đầu kết nối sạch sẽ trước khi lắp để tránh ảnh hưởng đến độ kín.
• Kiểm tra rò rỉ thường xuyên: Trong quá trình sử dụng, cần kiểm tra định kỳ để phát hiện sớm các dấu hiệu rò rỉ. Nếu xuất hiện hiện tượng xì khí, rò nước hoặc dầu, cần dừng hệ thống và kiểm tra ngay để tránh ảnh hưởng đến hiệu suất và an toàn.
• Vệ sinh định kỳ: Khớp nối nhanh cần được làm sạch thường xuyên để loại bỏ bụi bẩn, cặn bám hoặc tạp chất. Việc vệ sinh giúp:
  • Duy trì độ kín khít
  • Giảm mài mòn các chi tiết
  • Tăng tuổi thọ thiết bị
• Kiểm tra và thay thế gioăng (O-ring): Gioăng làm kín là bộ phận dễ bị hao mòn theo thời gian. Khi phát hiện gioăng bị nứt, cứng hoặc biến dạng, cần thay thế kịp thời để đảm bảo khả năng chống rò rỉ.
• Bảo quản đúng cách khi không sử dụng: Khi không sử dụng, nên bảo quản khớp nối nhanh ở nơi khô ráo, sạch sẽ, tránh tiếp xúc với hóa chất hoặc môi trường ẩm ướt. Điều này giúp hạn chế tình trạng ăn mòn và kéo dài tuổi thọ sản phẩm.
• Không sử dụng quá tải: Cần sử dụng khớp nối trong giới hạn áp suất và nhiệt độ cho phép. Việc vận hành vượt quá thông số kỹ thuật có thể gây hư hỏng nhanh chóng và tiềm ẩn nguy cơ mất an toàn.

Khớp nối nhanh là giải pháp kết nối hiện đại, mang lại nhiều lợi ích vượt trội về tốc độ, tính tiện lợi và độ an toàn trong nhiều lĩnh vực khác nhau. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn và sử dụng đúng cách sẽ giúp thiết bị phát huy tối đa hiệu quả, đồng thời kéo dài tuổi thọ hệ thống. Nếu được lựa chọn phù hợp, khớp nối nhanh chắc chắn sẽ là giải pháp tối ưu cho cả ứng dụng công nghiệp lẫn dân dụng.
