Trong các hệ thống đường ống và thiết bị công nghiệp, việc đảm bảo kết nối chắc chắn, kín khít và dễ bảo trì là yếu tố vô cùng quan trọng. Khớp nối mặt bích là một trong những giải pháp kết nối phổ biến nhất hiện nay, được sử dụng rộng rãi trong các lĩnh vực như cấp thoát nước, dầu khí, hóa chất và hệ thống HVAC. Nhờ khả năng chịu áp lực tốt, độ bền cao và thuận tiện trong quá trình lắp đặt, thiết bị này đóng vai trò thiết yếu trong việc đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả.

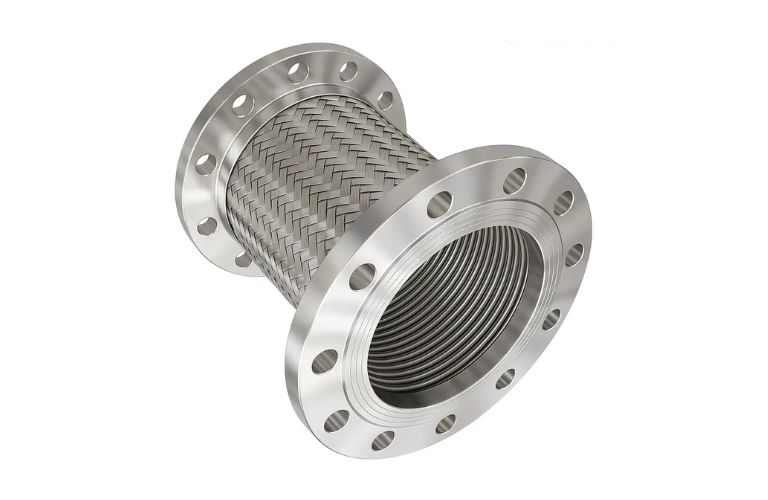

Giới thiệu chung về khớp nối mặt bích

Khớp nối mặt bích là một loại phụ kiện cơ khí được sử dụng để kết nối hai đoạn đường ống hoặc kết nối đường ống với các thiết bị như van, máy bơm, đồng hồ đo hoặc các thiết bị công nghiệp khác. Phương pháp kết nối này sử dụng hai mặt bích được cố định với nhau bằng bu lông, đai ốc và kết hợp với gioăng làm kín nhằm đảm bảo độ chắc chắn và ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.

Các loại khớp nối mặt bích được đánh giá cao nhờ khả năng tạo liên kết bền vững, chịu được áp suất và nhiệt độ cao, đồng thời cho phép tháo lắp dễ dàng khi cần bảo trì, sửa chữa hoặc thay thế thiết bị. Đây là một trong những phương pháp kết nối phổ biến và đáng tin cậy nhất trong các hệ thống đường ống hiện nay.

Cấu tạo của khớp nối mặt bích

Khớp nối mặt bích được thiết kế với cấu tạo chắc chắn nhằm đảm bảo khả năng kết nối ổn định, kín khít và chịu được áp lực cao trong quá trình vận hành. Một khớp nối mặt bích hoàn chỉnh thường bao gồm các bộ phận chính sau:

1. Mặt bích

Mặt bích là bộ phận quan trọng nhất của khớp nối, thường có dạng hình tròn hoặc vuông với các lỗ bu lông được bố trí đều xung quanh. Mặt bích được gắn cố định vào đầu đường ống hoặc thiết bị, sau đó kết nối với mặt bích tương ứng bằng bu lông và đai ốc. Bộ phận này thường được chế tạo từ các vật liệu như thép, inox, gang hoặc nhựa, tùy thuộc vào môi trường sử dụng và yêu cầu kỹ thuật.

2. Thân khớp nối

Thân khớp nối là phần trung gian dùng để liên kết hai đầu mặt bích với nhau. Tùy theo từng loại, thân khớp nối có thể được làm từ kim loại hoặc cao su. Đối với khớp nối mềm, phần thân cao su còn có tác dụng hấp thụ rung động, giảm tiếng ồn và hạn chế tác động lực lên hệ thống đường ống.

3. Gioăng làm kín (Gasket)

Gioăng là bộ phận được đặt giữa hai mặt bích nhằm tạo độ kín khít, ngăn chặn rò rỉ chất lỏng hoặc khí. Gioăng thường được làm từ cao su, PTFE, graphite hoặc các vật liệu chịu nhiệt, chịu hóa chất tốt. Việc lựa chọn gioăng phù hợp giúp đảm bảo hiệu quả làm kín và tăng độ bền cho hệ thống.

4. Bu lông và đai ốc

Bu lông và đai ốc được sử dụng để siết chặt hai mặt bích lại với nhau, tạo lực ép lên gioăng làm kín. Các chi tiết này thường được làm từ thép hoặc inox có độ bền cao, khả năng chịu lực tốt và chống ăn mòn trong môi trường làm việc khắc nghiệt.

5. Vòng đệm (nếu có)

Trong một số trường hợp, vòng đệm được sử dụng để phân bổ lực siết đều hơn, bảo vệ bề mặt mặt bích và tăng hiệu quả làm kín cho khớp nối.

Các loại khớp nối mặt bích phổ biến hiện nay

Hiện nay, khớp nối mặt bích được phân loại dựa trên vật liệu chế tạo và đặc tính làm việc, nhằm đáp ứng các yêu cầu khác nhau trong hệ thống đường ống và thiết bị công nghiệp. Dưới đây là những loại được sử dụng phổ biến nhất:

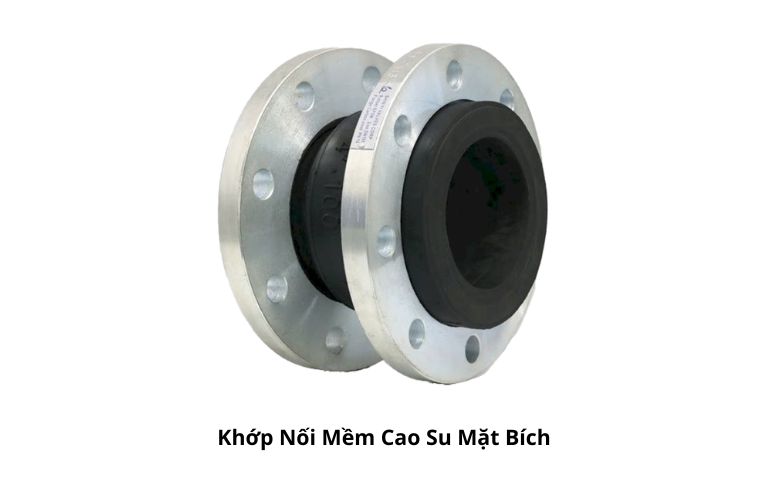

1. Khớp nối mềm mặt bích (khớp nối cao su mặt bích)

Khớp nối mềm mặt bích là một loại khớp nối mặt bích có phần thân được làm từ vật liệu đàn hồi như cao su, cho phép hấp thụ rung động, giảm chấn và bù sai lệch giữa các đường ống trong quá trình vận hành. Loại khớp nối này được lắp đặt giữa hai mặt bích và cố định bằng bu lông, vừa đảm bảo kết nối chắc chắn vừa tăng tính linh hoạt cho hệ thống.

Đặc điểm:

• Giảm rung và tiếng ồn tốt
• Bù sai lệch vị trí đường ống
• Tăng tuổi thọ cho hệ thống

Ứng dụng: Phổ biến trong hệ thống bơm, hệ thống HVAC, cấp thoát nước và phòng cháy chữa cháy.

2. Khớp nối mặt bích cứng

Khớp nối mặt bích cứng là loại được chế tạo hoàn toàn từ vật liệu kim loại như thép, inox hoặc gang, có kết cấu chắc chắn và không có tính đàn hồi. Loại khớp nối này được sử dụng để kết nối cố định hai đường ống hoặc thiết bị thông qua các mặt bích được siết chặt bằng bu lông và đai ốc, tạo thành liên kết vững chắc và ổn định.

Nhờ độ cứng cao và khả năng chịu lực tốt, khớp nối mặt bích cứng thường được sử dụng trong các hệ thống có áp suất lớn, yêu cầu độ ổn định cao và ít xảy ra rung động hoặc sai lệch vị trí.

Đặc điểm:

• Kết cấu chắc chắn, độ bền cao
• Chịu được áp lực và nhiệt độ lớn
• Không có khả năng giảm rung

Ứng dụng: Thường được sử dụng trong các hệ thống áp lực cao, hệ thống truyền động và các nhà máy công nghiệp.

3. Khớp nối mặt bích inox

Khớp nối mặt bích inox là khớp nối được chế tạo từ thép không gỉ (inox), phổ biến nhất là inox 304 và inox 316, có khả năng chống ăn mòn và chống gỉ sét vượt trội. Loại khớp nối này được sử dụng để kết nối các đường ống hoặc thiết bị trong những môi trường có độ ẩm cao, hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt.

Đặc điểm:

• Chống gỉ sét và ăn mòn cao
• Chịu được môi trường hóa chất
• Độ bền cao, tuổi thọ lâu dài

Ứng dụng: Sử dụng trong ngành thực phẩm, dược phẩm, hóa chất, xử lý nước và môi trường biển.

4. Khớp nối mặt bích thép

Khớp nối mặt bích thép là loại khớp nối được chế tạo từ thép carbon hoặc thép hợp kim, có độ bền cơ học cao và khả năng chịu áp suất, nhiệt độ lớn. Loại khớp nối này được sử dụng để kết nối các đường ống hoặc thiết bị trong các hệ thống công nghiệp yêu cầu độ chắc chắn và độ ổn định cao.

Sở hữu khả năng chịu lực tốt, chống biến dạng và hoạt động hiệu quả trong điều kiện khắc nghiệt, khớp nối mặt bích thép được ứng dụng phổ biến trong các hệ thống dầu khí, hơi nóng, nhà máy sản xuất và các hệ thống đường ống áp lực cao.

Đặc điểm:

• Chịu áp suất và nhiệt độ cao
• Độ bền cơ học lớn
• Giá thành hợp lý

Ứng dụng: Phù hợp với hệ thống hơi, dầu khí, nhà máy sản xuất và hệ thống áp lực cao.

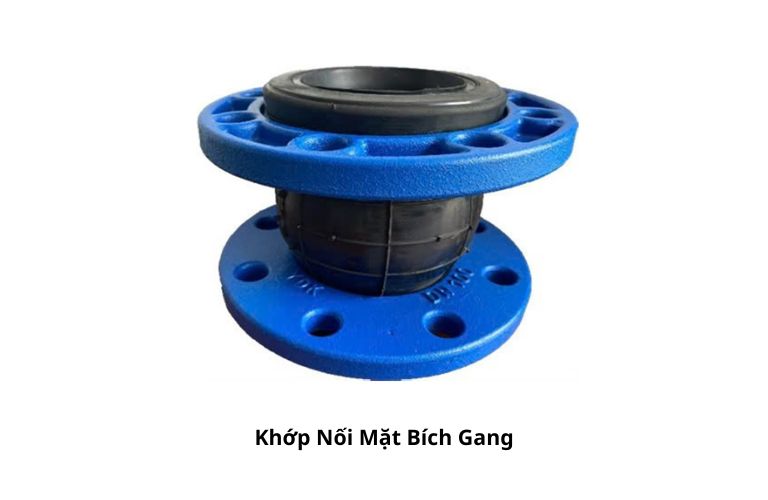

5. Khớp nối mặt bích gang

Khớp nối mặt bích gang là một dạng khớp nối được chế tạo từ vật liệu gang cầu hoặc gang xám, chuyên dùng để kết nối các đoạn đường ống hoặc thiết bị trong hệ thống dẫn lưu chất. Nhờ đặc tính cơ học ổn định, khả năng chịu áp lực tốt và độ bền cao, thiết bị này giúp đảm bảo liên kết chắc chắn và duy trì hiệu suất làm việc lâu dài.

Bên cạnh đó, vật liệu gang còn có khả năng chống ăn mòn trong môi trường nước và môi trường thông thường, giúp loại khớp nối này được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước và các công trình công nghiệp.

Đặc điểm:

• Độ bền cao, chịu lực tốt
• Chống ăn mòn tương đối
• Giá thành tiết kiệm

Ứng dụng: Được sử dụng nhiều trong hệ thống cấp thoát nước, xử lý nước thải và các công trình dân dụng.

Công dụng của khớp nối mặt bích

Khớp nối mặt bích đóng vai trò quan trọng trong việc kết nối và đảm bảo hoạt động ổn định cho các hệ thống đường ống và thiết bị công nghiệp. Với thiết kế chắc chắn và khả năng làm kín hiệu quả, khớp nối mặt bích được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Dưới đây là những công dụng chính:

• Kết nối đường ống và thiết bị: Công dụng quan trọng nhất của khớp nối mặt bích là tạo liên kết chắc chắn giữa các đoạn đường ống hoặc giữa đường ống với các thiết bị như van, máy bơm, đồng hồ đo và bồn chứa. Liên kết bằng mặt bích giúp đảm bảo độ ổn định và an toàn trong quá trình vận hành.
• Đảm bảo độ kín, ngăn ngừa rò rỉ: Nhờ sử dụng gioăng làm kín và hệ thống bu lông siết chặt, khớp nối mặt bích giúp ngăn chặn rò rỉ chất lỏng hoặc khí, đảm bảo hiệu suất và độ an toàn cho toàn bộ hệ thống, đặc biệt trong các hệ thống áp lực cao.
• Hỗ trợ tháo lắp và bảo trì dễ dàng: So với các phương pháp kết nối khác như hàn, khớp nối mặt bích cho phép tháo rời nhanh chóng khi cần kiểm tra, bảo trì hoặc thay thế thiết bị. Điều này giúp tiết kiệm thời gian và chi phí bảo dưỡng.
• Giảm rung động và bảo vệ hệ thống (đối với khớp nối mềm): Đối với các loại khớp nối mềm mặt bích, phần thân đàn hồi giúp hấp thụ rung động, giảm tiếng ồn và hạn chế tác động lực lên đường ống, từ đó kéo dài tuổi thọ cho hệ thống và thiết bị.
• Tăng độ ổn định và an toàn cho hệ thống: Khớp nối mặt bích giúp duy trì sự ổn định của hệ thống đường ống, đặc biệt trong các điều kiện làm việc có áp suất, nhiệt độ hoặc lưu lượng lớn, góp phần đảm bảo hệ thống vận hành an toàn và hiệu quả.

Ưu điểm và nhược điểm của khớp nối mặt bích

Để lựa chọn khớp nối mặt bích phù hợp với hệ thống, việc hiểu rõ các ưu điểm và nhược điểm là yếu tố rất quan trọng. Mỗi loại khớp nối đều có những đặc tính riêng về độ bền, khả năng chịu áp lực và điều kiện lắp đặt. Dưới đây là những ưu điểm và hạn chế phổ biến của khớp nối mặt bích trong thực tế sử dụng.

1. Ưu điểm

Khớp nối mặt bích có nhiều ưu điểm nổi bật, giúp nó trở thành một trong những loại khớp nối được sử dụng rộng rãi trong các hệ thống truyền động cơ khí.

• Tạo liên kết chắc chắn và ổn định cao: Một trong những ưu điểm nổi bật của khớp nối mặt bích là khả năng tạo ra mối nối chắc chắn giữa các đường ống hoặc giữa đường ống với thiết bị. Nhờ sử dụng hệ thống bu lông và đai ốc siết chặt, liên kết mặt bích có thể chịu được áp lực lớn, hạn chế rung lắc và đảm bảo độ ổn định trong quá trình vận hành lâu dài.
• Đảm bảo độ kín khít hiệu quả, hạn chế rò rỉ: Khớp nối mặt bích sử dụng gioăng làm kín được đặt giữa hai bề mặt tiếp xúc, giúp ngăn chặn rò rỉ chất lỏng hoặc khí ra bên ngoài. Điều này đặc biệt quan trọng đối với các hệ thống vận chuyển nước, hóa chất, hơi nóng hoặc các lưu chất có áp suất cao, góp phần đảm bảo an toàn và hiệu suất làm việc của hệ thống.
• Thuận tiện cho việc lắp đặt, tháo rời và bảo trì: So với các phương pháp kết nối cố định như hàn, khớp nối mặt bích có thể tháo rời dễ dàng mà không làm ảnh hưởng đến cấu trúc đường ống. Điều này giúp việc bảo trì, kiểm tra, sửa chữa hoặc thay thế thiết bị trở nên nhanh chóng và thuận tiện hơn, từ đó giảm thiểu thời gian dừng hệ thống và chi phí vận hành.
• Phù hợp với nhiều loại vật liệu và điều kiện làm việc khác nhau: Khớp nối mặt bích được sản xuất từ nhiều vật liệu như thép, inox, gang hoặc cao su, đáp ứng tốt các yêu cầu làm việc trong nhiều môi trường khác nhau, từ hệ thống nước sạch, nước thải đến môi trường hóa chất, nhiệt độ cao hoặc môi trường có tính ăn mòn.

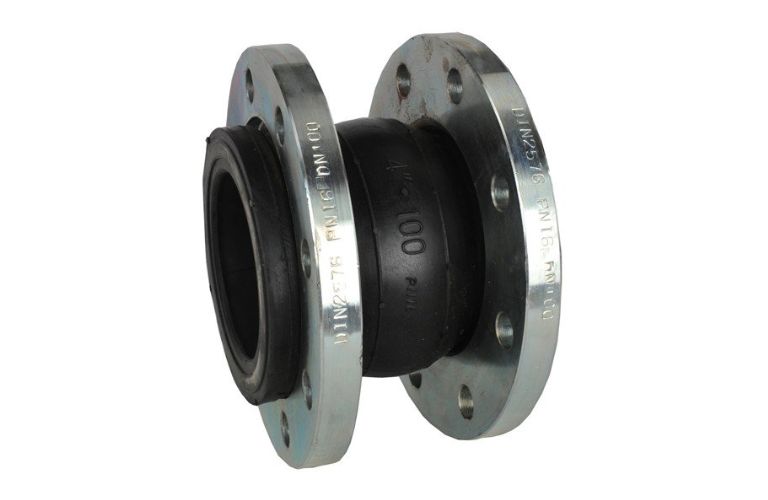

• Giúp giảm rung động và bảo vệ thiết bị (đối với khớp nối mềm): Đối với các loại khớp nối mềm mặt bích, phần thân đàn hồi có khả năng hấp thụ rung động, giảm tiếng ồn và hạn chế tác động lực lên đường ống cũng như thiết bị. Điều này giúp bảo vệ hệ thống, giảm nguy cơ hư hỏng và kéo dài tuổi thọ của các thiết bị liên quan.

2. Nhược điểm

Bên cạnh các ưu điểm, khớp nối mặt bích cũng có một số nhược điểm nhất định, cần được xem xét khi lựa chọn sử dụng.

• Chi phí đầu tư và lắp đặt tương đối cao: So với các phương pháp kết nối đơn giản như nối ren hoặc hàn trực tiếp, khớp nối mặt bích yêu cầu thêm các phụ kiện như mặt bích, bu lông, đai ốc và gioăng làm kín. Điều này làm tăng chi phí vật liệu và chi phí lắp đặt ban đầu.
• Yêu cầu không gian lắp đặt rộng hơn: Do có cấu tạo gồm hai mặt bích và hệ thống bu lông xung quanh, khớp nối mặt bích cần không gian lắp đặt lớn hơn so với các phương pháp kết nối khác. Điều này có thể gây khó khăn trong các khu vực hạn chế diện tích hoặc hệ thống có thiết kế phức tạp.
• Cần lắp đặt đúng kỹ thuật để đảm bảo hiệu quả làm kín: Quá trình lắp đặt khớp nối mặt bích đòi hỏi kỹ thuật chính xác, đặc biệt là việc siết bu lông phải đồng đều và đúng lực. Nếu lắp đặt không đúng quy trình, có thể dẫn đến tình trạng rò rỉ, giảm độ kín và ảnh hưởng đến hiệu suất hoạt động của hệ thống.
• Cần kiểm tra và bảo trì định kỳ trong quá trình sử dụng: Sau thời gian dài vận hành, các bộ phận như gioăng làm kín hoặc bu lông có thể bị hao mòn, lỏng hoặc xuống cấp. Vì vậy, cần kiểm tra định kỳ để đảm bảo khớp nối luôn hoạt động ổn định và tránh các sự cố không mong muốn.

6 Ứng dụng thực tế của khớp nối mặt bích trong công nghiệp

Nhờ khả năng kết nối chắc chắn, độ kín cao và dễ dàng tháo lắp, khớp nối mặt bích được sử dụng rộng rãi trong nhiều hệ thống đường ống và thiết bị công nghiệp. Đây là giải pháp kết nối quan trọng giúp đảm bảo hệ thống vận hành ổn định, an toàn và thuận tiện cho việc bảo trì.

1. Hệ thống cấp thoát nước

Trong các hệ thống cấp nước sạch, thoát nước và xử lý nước thải, khớp nối mặt bích được sử dụng để kết nối các đoạn đường ống, van và máy bơm. Loại khớp nối này giúp đảm bảo độ kín, hạn chế rò rỉ và thuận tiện cho việc kiểm tra, bảo dưỡng hệ thống.

2. Nhà máy xử lý nước và nước thải

Tại các nhà máy xử lý nước, khớp nối mặt bích được sử dụng để kết nối các thiết bị như bơm, van, bồn chứa và hệ thống lọc. Nhờ khả năng chống ăn mòn tốt và độ bền cao, sản phẩm giúp hệ thống hoạt động ổn định trong môi trường có độ ẩm và hóa chất.

3. Ngành dầu khí và hóa chất

Trong ngành dầu khí và hóa chất, các hệ thống đường ống thường làm việc dưới áp suất và nhiệt độ cao. Khớp nối mặt bích giúp tạo liên kết chắc chắn, đảm bảo an toàn và hạn chế rò rỉ các chất nguy hiểm, góp phần bảo vệ thiết bị và môi trường.

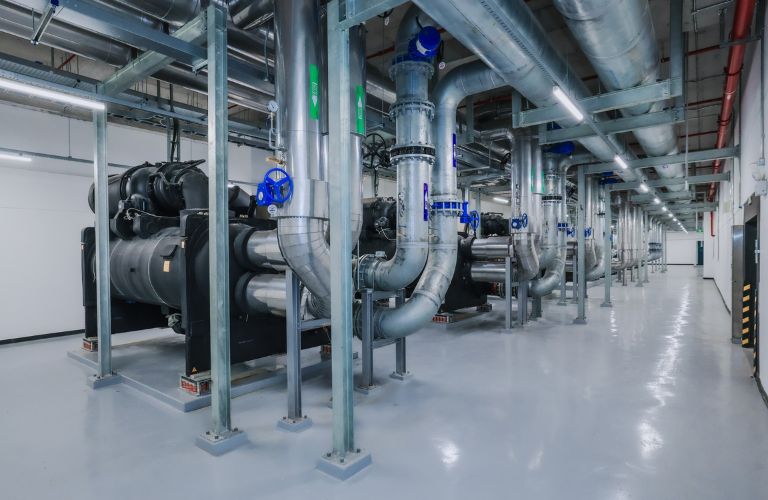

4. Hệ thống HVAC (hệ thống điều hòa không khí và thông gió)

Khớp nối mặt bích được sử dụng để kết nối các đường ống dẫn nước lạnh, nước nóng và các thiết bị trong hệ thống HVAC. Đặc biệt, khớp nối mềm mặt bích còn giúp giảm rung động và tiếng ồn, nâng cao hiệu quả hoạt động của hệ thống.

5. Hệ thống phòng cháy chữa cháy (PCCC)

Trong các hệ thống PCCC, khớp nối mặt bích được sử dụng để kết nối các đường ống dẫn nước, van và thiết bị phun chữa cháy. Liên kết mặt bích giúp đảm bảo hệ thống luôn sẵn sàng hoạt động và chịu được áp lực cao khi xảy ra sự cố.

6. Nhà máy sản xuất và khu công nghiệp

Khớp nối mặt bích được sử dụng rộng rãi trong các nhà máy sản xuất như thực phẩm, dược phẩm, điện lực, xi măng và các ngành công nghiệp khác. Loại khớp nối này giúp kết nối các thiết bị và đường ống một cách an toàn, đồng thời thuận tiện cho việc bảo trì và nâng cấp hệ thống.

Cách lựa chọn khớp nối mặt bích phù hợp

Việc lựa chọn khớp nối mặt bích phù hợp đóng vai trò quan trọng trong việc đảm bảo độ bền, độ kín và hiệu suất hoạt động của toàn bộ hệ thống đường ống. Để lựa chọn đúng loại khớp nối, cần xem xét nhiều yếu tố kỹ thuật như vật liệu, áp suất, môi trường làm việc và tiêu chuẩn kết nối. Dưới đây là những tiêu chí quan trọng cần lưu ý:

• Lựa chọn theo vật liệu chế tạo

Vật liệu là yếu tố quyết định đến độ bền và khả năng làm việc của khớp nối trong từng môi trường cụ thể. Ví dụ, khớp nối mặt bích inox phù hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh như thực phẩm và hóa chất. Khớp nối thép thích hợp cho hệ thống áp lực cao, trong khi khớp nối gang thường được sử dụng trong hệ thống cấp thoát nước nhờ chi phí hợp lý.

• Lựa chọn theo áp suất và nhiệt độ làm việc

Mỗi loại khớp nối mặt bích đều có giới hạn về áp suất và nhiệt độ. Do đó, cần xác định rõ áp suất vận hành và nhiệt độ của hệ thống để lựa chọn khớp nối có khả năng chịu tải phù hợp, tránh tình trạng hư hỏng hoặc mất an toàn trong quá trình sử dụng.

• Lựa chọn theo môi trường sử dụng

Môi trường làm việc như nước sạch, nước thải, hóa chất, hơi nóng hoặc môi trường có độ ẩm cao sẽ ảnh hưởng đến tuổi thọ của khớp nối. Trong môi trường ăn mòn, nên ưu tiên sử dụng khớp nối inox hoặc vật liệu có khả năng chống ăn mòn tốt để đảm bảo độ bền lâu dài.

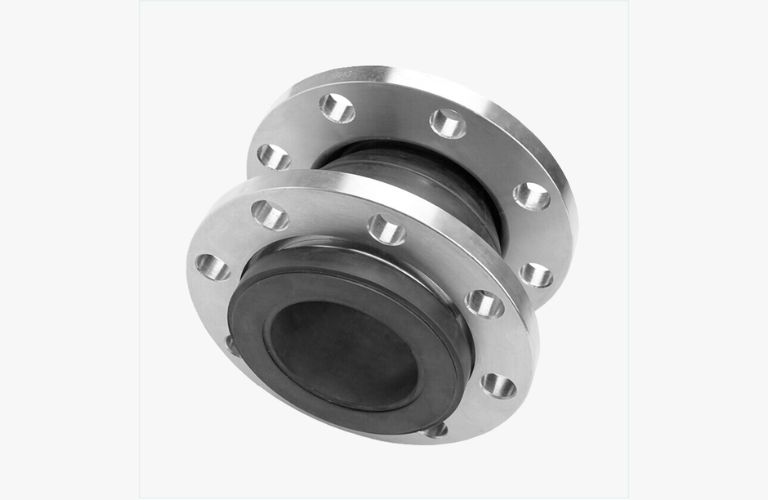

• Lựa chọn theo kích thước đường ống

Khớp nối mặt bích cần có kích thước tương ứng với đường kính danh nghĩa (DN) của đường ống để đảm bảo kết nối chính xác và kín khít. Việc lựa chọn sai kích thước có thể gây rò rỉ hoặc ảnh hưởng đến hiệu suất hoạt động của hệ thống.

• Lựa chọn theo tiêu chuẩn mặt bích

Hiện nay có nhiều tiêu chuẩn mặt bích khác nhau như JIS, DIN, ANSI, BS… Việc lựa chọn đúng tiêu chuẩn giúp đảm bảo khả năng lắp đặt đồng bộ với các thiết bị và đường ống hiện có, tránh sai lệch và khó khăn trong quá trình lắp đặt.

• Lựa chọn theo mục đích sử dụng cụ thể

Nếu hệ thống có rung động mạnh hoặc cần giảm chấn, nên sử dụng khớp nối mềm mặt bích. Ngược lại, nếu cần liên kết cố định và chịu lực cao, khớp nối mặt bích cứng sẽ là lựa chọn phù hợp hơn.

Một số lưu ý khi lắp đặt và sử dụng khớp nối mặt bích

Để khớp nối mặt bích hoạt động hiệu quả, đảm bảo độ kín và tuổi thọ lâu dài, quá trình lắp đặt và sử dụng cần tuân thủ đúng các yêu cầu kỹ thuật. Dưới đây là một số lưu ý quan trọng:

• Kiểm tra bề mặt và gioăng làm kín trước khi lắp đặt: Đảm bảo bề mặt mặt bích sạch sẽ, không bị cong vênh, trầy xước hoặc bám bẩn. Gioăng làm kín cần đúng kích thước, không bị hư hỏng để đảm bảo độ kín khít.
• Lắp đặt đúng vị trí và đồng tâm: Hai mặt bích cần được căn chỉnh đồng tâm và song song với nhau để tránh tạo lực lệch, gây rò rỉ hoặc làm giảm tuổi thọ của khớp nối.
• Siết bu lông đúng kỹ thuật: Bu lông cần được siết đều theo thứ tự đối xứng và đúng lực siết tiêu chuẩn, tránh siết quá chặt hoặc quá lỏng, ảnh hưởng đến độ kín và độ bền của khớp nối.
• Kiểm tra định kỳ trong quá trình sử dụng: Sau thời gian vận hành, nên kiểm tra bu lông và gioăng làm kín để phát hiện sớm dấu hiệu hao mòn, lỏng hoặc rò rỉ, từ đó có biện pháp bảo trì kịp thời.
• Lựa chọn khớp nối phù hợp với điều kiện làm việc: Sử dụng đúng loại khớp nối theo áp suất, nhiệt độ và môi trường sẽ giúp hệ thống vận hành ổn định và an toàn hơn.

Nhìn chung, khớp nối mặt bích là giải pháp kết nối quan trọng, giúp đảm bảo độ kín, độ bền và sự ổn định cho các hệ thống đường ống trong công nghiệp và dân dụng. Với đa dạng chủng loại, vật liệu và khả năng đáp ứng nhiều điều kiện làm việc khác nhau, sản phẩm mang lại hiệu quả cao và thuận tiện trong quá trình lắp đặt, bảo trì. Việc lựa chọn đúng loại khớp nối phù hợp sẽ góp phần nâng cao hiệu suất vận hành, đảm bảo an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống.
