Bẫy hơi nhiệt động: Cấu tạo & cơ chế vận hành

Bẫy hơi nhiệt động là thiết bị quan trọng trong hệ thống hơi, có nhiệm vụ xả nước ngưng và hạn chế thất thoát hơi nóng. Nhờ cấu tạo đơn giản, kích thước nhỏ gọn và cơ chế vận hành linh hoạt, loại bẫy hơi này được ứng dụng rộng rãi trong nhiều đường ống và thiết bị công nghiệp.

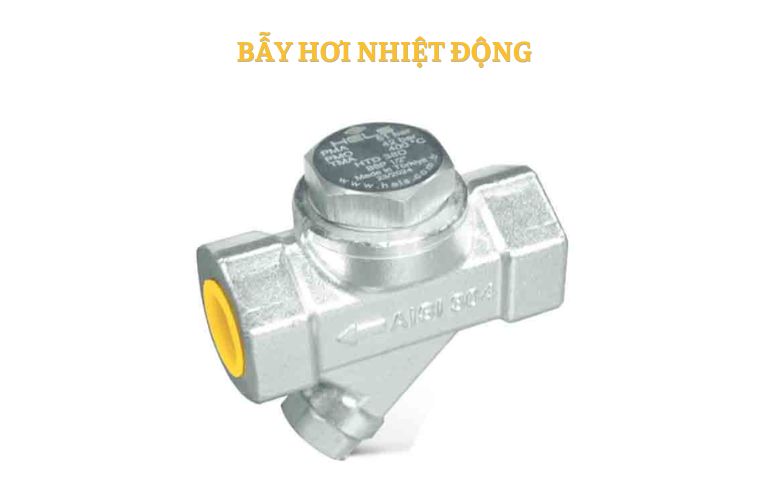

Bẫy hơi nhiệt động là gì?

Bẫy hơi nhiệt động là thiết bị dùng trong hệ thống hơi nước, có nhiệm vụ tự động xả nước ngưng, không khí và một phần khí không ngưng ra khỏi đường ống, đồng thời hạn chế hơi nóng thất thoát ra ngoài. Thiết bị còn được gọi là bẫy hơi dạng đĩa hoặc thermodynamic steam trap.

Bẫy hoạt động dựa trên sự thay đổi vận tốc, áp suất và trạng thái của dòng lưu chất khi nước ngưng nóng đi qua van. Nhờ cấu tạo đơn giản, kích thước nhỏ gọn và khả năng làm việc trong điều kiện áp suất cao, bẫy hơi nhiệt động thường được lắp đặt tại đường ống phân phối hơi, điểm thu nước ngưng và một số thiết bị sử dụng hơi trong công nghiệp.

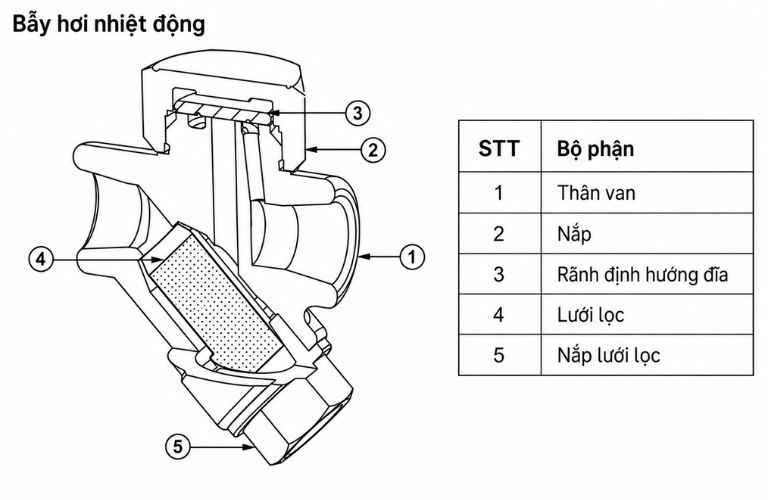

Cấu tạo của bẫy hơi nhiệt động

Bẫy hơi nhiệt động có kết cấu tương đối đơn giản, nhỏ gọn và thường chỉ sử dụng một bộ phận chuyển động chính là đĩa van. Tùy từng model và nhà sản xuất, thiết bị có thể được bổ sung lưới lọc, nắp cách nhiệt hoặc các chi tiết hỗ trợ xả khí. Cấu tạo cơ bản gồm những bộ phận sau:

1. Thân van

Thân van là bộ phận chính, chứa các đường dẫn lưu chất và liên kết bẫy hơi với hệ thống đường ống. Bộ phận này phải chịu trực tiếp áp suất, nhiệt độ của hơi nước và nước ngưng nên thường được chế tạo từ thép carbon, thép không gỉ hoặc vật liệu có độ bền tương đương.

2. Nắp bẫy

Nắp được lắp phía trên thân van, có nhiệm vụ bảo vệ cụm đĩa và tạo buồng điều khiển áp suất. Khi hơi thứ cấp đi vào buồng này, áp suất phía trên tăng lên và tác động làm đĩa van đóng lại.

3. Đĩa van và rãnh định hướng

Đĩa van là chi tiết chuyển động chính, thực hiện quá trình đóng và mở cửa xả. Rãnh định hướng giúp đĩa được đặt đúng vị trí, chuyển động ổn định và tiếp xúc chính xác với bề mặt làm kín. Tình trạng mài mòn hoặc bám cặn tại khu vực này có thể khiến bẫy đóng không kín và gây rò hơi.

4. Lưới lọc

Lưới lọc được bố trí tại đường lưu chất đi vào bẫy, giúp giữ lại gỉ sét, cặn bẩn và mạt kim loại. Nhờ đó, đĩa van và các bề mặt làm kín được bảo vệ, hạn chế nguy cơ kẹt van hoặc giảm hiệu quả vận hành.

5. Nắp lưới lọc

Nắp lưới lọc nằm ở phía dưới cụm lọc, có chức năng cố định và bảo vệ lưới lọc bên trong. Bộ phận này có thể được tháo ra khi cần vệ sinh, kiểm tra hoặc thay thế lưới lọc trong quá trình bảo dưỡng.

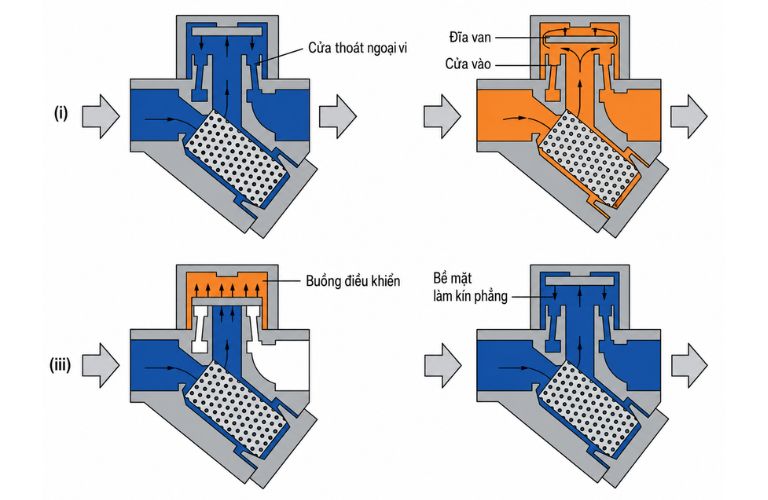

Cơ chế vận hành của bẫy hơi nhiệt động

Bẫy hơi nhiệt động vận hành dựa trên sự chênh lệch áp suất và vận tốc của dòng lưu chất khi đi qua đĩa van. Quá trình đóng – mở diễn ra tự động theo chu kỳ, giúp xả nước ngưng ra khỏi hệ thống nhưng vẫn hạn chế tối đa tình trạng thất thoát hơi nước.

Giai đoạn khởi động

Khi hệ thống bắt đầu vận hành, không khí và nước ngưng có nhiệt độ thấp đi vào bẫy qua cửa vào. Áp suất của dòng lưu chất tác động lên mặt dưới, nâng đĩa van khỏi đế van và mở đường xả. Nhờ đó, không khí cùng lượng nước ngưng tích tụ ban đầu được đưa ra ngoài nhanh chóng.

Giai đoạn nước ngưng nóng đi qua bẫy

Khi nhiệt độ trong hệ thống tăng, nước ngưng nóng tiếp tục đi qua khe hẹp bên dưới đĩa van với vận tốc lớn. Tại khu vực cửa xả có áp suất thấp hơn, một phần nước ngưng lập tức hóa hơi và tạo thành hơi flash. Đồng thời, vận tốc dòng chảy tăng khiến áp suất phía dưới đĩa giảm xuống.

Giai đoạn đóng đĩa van

Hơi flash di chuyển vào buồng điều khiển phía trên đĩa, làm áp suất tại khu vực này tăng lên. Do diện tích chịu áp lực phía trên đĩa lớn hơn diện tích chịu lực phía dưới, lực ép sinh ra sẽ đẩy đĩa van xuống và áp sát vào đế van. Cửa xả lúc này được đóng kín, ngăn hơi nước trong hệ thống thoát ra ngoài.

Giai đoạn mở lại đĩa van

Trong thời gian cửa xả đóng, hơi flash tại buồng điều khiển dần truyền nhiệt qua thân và nắp bẫy, sau đó ngưng tụ thành nước. Khi áp suất phía trên đĩa giảm xuống thấp hơn áp suất nước ngưng tại cửa vào, đĩa van được nâng lên, cho phép nước ngưng tiếp tục thoát ra ngoài. Chu kỳ đóng – mở mới sau đó được lặp lại.

Như vậy, bẫy hơi nhiệt động không xả nước ngưng liên tục mà hoạt động theo từng chu kỳ ngắn. Tần suất đóng – mở phụ thuộc vào áp suất làm việc, lưu lượng nước ngưng, nhiệt độ môi trường và khả năng giữ nhiệt của buồng điều khiển.

Ưu điểm và hạn chế của bẫy hơi nhiệt động

Bẫy hơi nhiệt động được sử dụng khá phổ biến trong hệ thống hơi công nghiệp nhờ thiết kế nhỏ gọn, khả năng chịu áp suất tốt và yêu cầu bảo dưỡng không quá phức tạp. Tuy nhiên, thiết bị vẫn tồn tại một số hạn chế cần cân nhắc trước khi lựa chọn.

Ưu điểm của bẫy hơi nhiệt động

Bẫy hơi nhiệt động sở hữu nhiều đặc điểm nổi bật, đáp ứng tốt yêu cầu xả nước ngưng trong các hệ thống hơi công nghiệp.

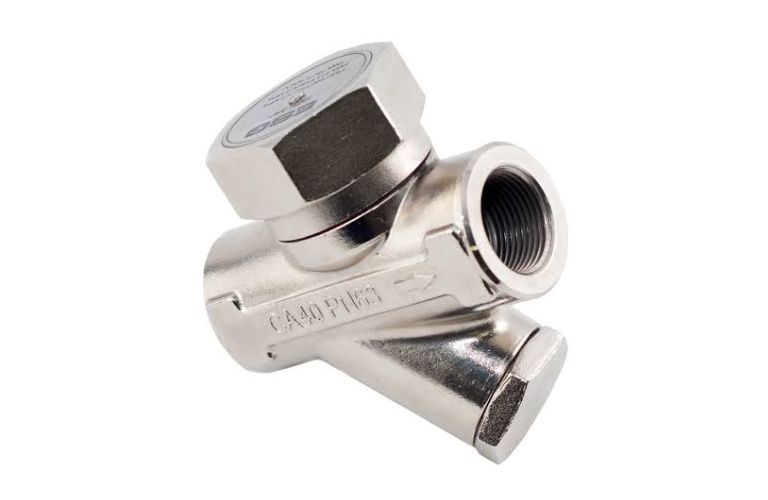

• Cấu tạo đơn giản: Bẫy hơi nhiệt động thường chỉ sử dụng đĩa van làm bộ phận chuyển động chính. Số lượng chi tiết bên trong ít giúp thiết bị có kết cấu gọn, giảm nguy cơ hư hỏng và thuận tiện khi kiểm tra.
• Kích thước nhỏ gọn: Thiết bị có trọng lượng nhẹ, không chiếm nhiều diện tích lắp đặt. Đặc điểm này phù hợp với những vị trí có không gian hạn chế hoặc hệ thống cần bố trí nhiều bẫy hơi.
• Khả năng chịu áp suất và nhiệt độ cao: Bẫy hơi nhiệt động có thể làm việc trong những hệ thống hơi có áp suất và nhiệt độ tương đối cao, tùy thuộc vào vật liệu và thông số thiết kế của từng sản phẩm.
• Chịu rung động và va đập thủy lực tương đối tốt: Nhờ kết cấu chắc chắn và ít chi tiết chuyển động, thiết bị có khả năng thích nghi với điều kiện vận hành khắc nghiệt, thường được sử dụng trên đường ống hơi chính và đường ống phân phối hơi.
• Dễ dàng bảo dưỡng: Quá trình tháo lắp, vệ sinh đĩa van và kiểm tra đế van tương đối đơn giản. Người vận hành có thể nhanh chóng phát hiện cặn bẩn, dấu hiệu mài mòn hoặc tình trạng đóng không kín.
• Lắp đặt linh hoạt: Một số mẫu bẫy hơi nhiệt động có thể lắp theo phương ngang hoặc phương đứng. Tuy nhiên, người dùng vẫn cần tuân thủ đúng hướng dẫn và tư thế lắp đặt do nhà sản xuất quy định.
• Chi phí đầu tư hợp lý: So với một số loại bẫy hơi có cấu tạo phức tạp, bẫy hơi nhiệt động thường có mức chi phí đầu tư ban đầu tương đối hợp lý, phù hợp với các hệ thống cần sử dụng số lượng lớn.

Hạn chế của bẫy hơi nhiệt động

Bên cạnh những ưu điểm trên, thiết bị vẫn tồn tại một số hạn chế cần được xem xét để lựa chọn và sử dụng phù hợp.

• Phát ra tiếng động khi vận hành: Bẫy hoạt động theo chu kỳ đóng – mở nên thường tạo ra âm thanh đặc trưng. Điều này có thể gây ảnh hưởng tại những khu vực yêu cầu độ ồn thấp.
• Phụ thuộc vào chênh lệch áp suất: Khả năng vận hành của bẫy chịu ảnh hưởng bởi mức chênh lệch áp suất giữa đầu vào và đầu ra. Khi áp suất đầu vào quá thấp hoặc áp suất đường hồi quá cao, đĩa van có thể hoạt động không ổn định.
• Nhạy cảm với cặn bẩn: Gỉ sét, mạt kim loại và các tạp chất trong đường ống có thể bám vào đĩa hoặc đế van. Tình trạng này dễ khiến bẫy bị kẹt, đóng không kín hoặc làm hơi nước thất thoát.
• Có thể đóng mở quá thường xuyên: Khi lắp đặt ngoài trời hoặc trong môi trường có nhiệt độ thấp, buồng điều khiển dễ thất thoát nhiệt. Hơi phía trên đĩa ngưng tụ nhanh khiến bẫy mở lại liên tục, làm tăng mức độ mài mòn.
• Khả năng xả khí ban đầu còn hạn chế: So với bẫy hơi phao có tích hợp bộ xả khí, khả năng loại bỏ không khí của bẫy hơi nhiệt động có thể thấp hơn trong một số điều kiện vận hành.
• Không phù hợp với mọi ứng dụng: Bẫy hơi nhiệt động thường phù hợp với đường ống phân phối hơi và các tải tương đối ổn định. Đối với thiết bị trao đổi nhiệt có lưu lượng nước ngưng biến động lớn hoặc yêu cầu xả liên tục, cần xem xét sử dụng loại bẫy hơi khác.
• Yêu cầu hệ thống được lắp đặt đúng kỹ thuật: Đường ống không đúng độ dốc, áp suất ngược cao hoặc vị trí lắp đặt không phù hợp có thể làm giảm khả năng xả nước ngưng và ảnh hưởng đến tuổi thọ của thiết bị.

Ứng dụng bẫy hơi nhiệt động trong thực tế

Nhờ thiết kế nhỏ gọn, độ bền cao và khả năng làm việc trong nhiều điều kiện áp suất, bẫy hơi nhiệt động được ứng dụng phổ biến trong các hệ thống hơi công nghiệp.

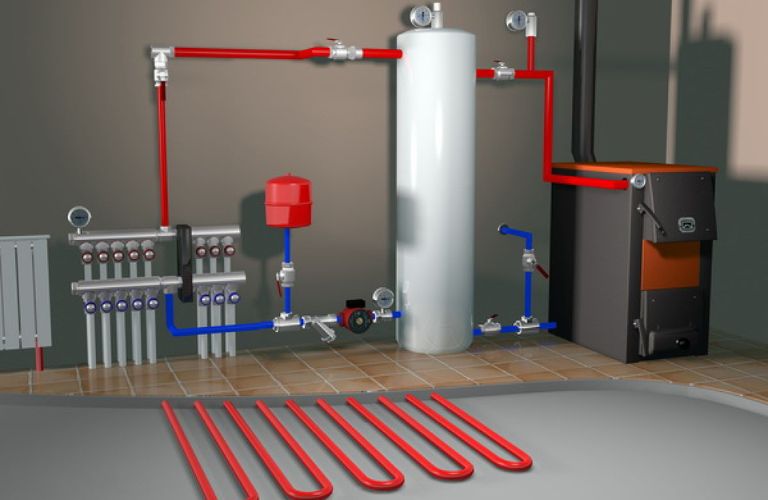

• Đường ống hơi chính: Thiết bị được lắp tại các điểm thu nước ngưng trên đường ống hơi chính, giúp duy trì chất lượng hơi và hạn chế rung, tiếng ồn hoặc va đập thủy lực.
• Hệ thống phân phối hơi: Bẫy thường được bố trí tại chân ống đứng, cuối đường ống hoặc những vị trí thấp để ngăn nước ngưng tích tụ, gây cản trở dòng hơi.
• Hệ thống gia nhiệt đường ống: Trong hệ thống steam tracing, bẫy hơi nhiệt động được lắp ở cuối tuyến để xả nước ngưng, góp phần duy trì nhiệt độ ổn định cho lưu chất trong đường ống.
• Thiết bị sử dụng hơi: Thiết bị có thể dùng cho một số hệ thống sấy, gia nhiệt hoặc dây chuyền có tải nước ngưng tương đối ổn định. Với tải biến động lớn, cần cân nhắc loại bẫy hơi phù hợp hơn.
• Hệ thống hơi áp suất cao: Nhờ kết cấu đơn giản và chắc chắn, một số dòng bẫy hơi nhiệt động có thể làm việc trong môi trường nhiệt độ, áp suất cao theo thông số của nhà sản xuất.
• Khu vực lắp đặt ngoài trời: Bẫy có thể sử dụng ngoài trời nhưng cần hạn chế thất thoát nhiệt tại buồng điều khiển. Trong môi trường lạnh, nên dùng nắp cách nhiệt để tránh tình trạng đóng mở quá thường xuyên.

Nhìn chung, bẫy hơi nhiệt động phù hợp nhất với đường ống phân phối hơi, hệ thống tracing và các vị trí có tải nước ngưng không quá lớn.

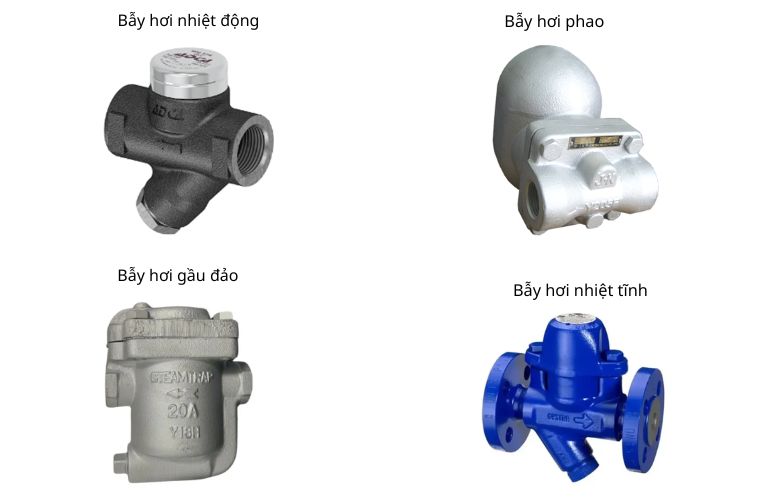

So sánh bẫy hơi nhiệt động với các loại bẫy hơi khác

Mỗi loại bẫy hơi có nguyên lý vận hành, khả năng xả nước ngưng và phạm vi ứng dụng riêng. So với các loại bẫy hơi khác như bẫy hơi phao, bẫy hơi gầu đảo và bẫy hơi nhiệt tĩnh, bẫy hơi nhiệt động nổi bật nhờ cấu tạo đơn giản, kích thước nhỏ gọn và khả năng chịu áp suất cao.

Bẫy hơi nhiệt động và bẫy hơi phao

Bẫy hơi phao có khả năng xả nước ngưng liên tục, thích hợp với thiết bị trao đổi nhiệt hoặc hệ thống có lưu lượng nước ngưng lớn và biến động. Trong khi đó, bẫy hơi nhiệt động xả theo chu kỳ, có kích thước nhỏ hơn và thường được ưu tiên trên các đường ống phân phối hơi.

Bẫy hơi nhiệt động và bẫy hơi gầu đảo

Cả hai loại đều có thể làm việc trong điều kiện áp suất cao và vận hành theo chu kỳ. Tuy nhiên, bẫy hơi nhiệt động có cấu tạo gọn, ít chi tiết chuyển động và dễ bảo dưỡng hơn. Bẫy gầu đảo thường có kích thước lớn hơn nhưng hoạt động ổn định trong nhiều ứng dụng công nghiệp.

Bẫy hơi nhiệt động và bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh đóng mở dựa trên nhiệt độ nên thường giữ nước ngưng lại cho đến khi nhiệt độ giảm xuống mức nhất định. Loại này có khả năng xả khí tốt và phù hợp với hệ thống gia nhiệt đường ống. Ngược lại, bẫy hơi nhiệt động phản ứng theo sự thay đổi áp suất, giúp xả nước ngưng gần với nhiệt độ hơi bão hòa.

Nhìn chung, bẫy hơi nhiệt động phù hợp với đường ống hơi, hệ thống tracing và những vị trí cần thiết bị nhỏ gọn, bền chắc. Đối với thiết bị có tải nước ngưng lớn, biến động liên tục hoặc yêu cầu xả khí cao, bẫy hơi phao hay bẫy nhiệt tĩnh có thể là lựa chọn phù hợp hơn.

Câu hỏi thường gặp về bẫy hơi nhiệt động

Dưới đây là những câu hỏi thường gặp giúp người đọc hiểu rõ hơn về cách vận hành, lắp đặt và bảo dưỡng bẫy hơi nhiệt động.

Bẫy hơi nhiệt động có xả nước ngưng liên tục không?

Không. Thiết bị hoạt động theo chu kỳ đóng – mở, chỉ mở cửa xả khi áp suất trong buồng điều khiển giảm và nước ngưng tích tụ đủ để nâng đĩa van lên.

Vì sao bẫy hơi nhiệt động phát ra tiếng khi hoạt động?

Âm thanh phát sinh do đĩa van đóng và mở theo từng chu kỳ, kết hợp với sự thay đổi vận tốc, áp suất của dòng lưu chất. Đây có thể là hiện tượng bình thường nếu tần suất đóng – mở nằm trong giới hạn vận hành của thiết bị.

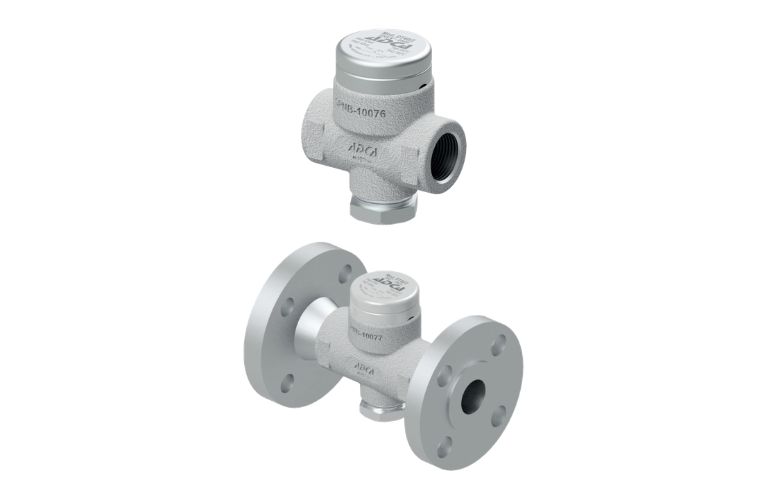

Bẫy hơi nhiệt động có thể lắp ngoài trời không?

Có. Tuy nhiên, nhiệt độ môi trường thấp hoặc gió mạnh có thể làm buồng điều khiển mất nhiệt nhanh, khiến bẫy đóng mở thường xuyên. Khi cần thiết, nên sử dụng nắp cách nhiệt hoặc sản phẩm được thiết kế cho điều kiện ngoài trời.

Có cần lắp bộ lọc trước bẫy hơi nhiệt động không?

Nên lắp bộ lọc chữ Y nếu đường ống có nhiều cặn bẩn, gỉ sét hoặc mạt kim loại. Bộ lọc giúp hạn chế tạp chất bám vào đĩa và đế van, từ đó giảm nguy cơ kẹt van hoặc rò rỉ hơi.

Làm thế nào nhận biết bẫy hơi bị rò hơi?

Một số dấu hiệu thường gặp gồm nhiệt độ phía sau bẫy luôn cao bất thường, dòng xả liên tục, tiếng hơi thoát kéo dài hoặc chu kỳ đóng – mở không rõ ràng. Có thể kiểm tra chính xác hơn bằng thiết bị đo nhiệt độ hoặc máy dò siêu âm.

Bẫy hơi nhiệt động có lắp theo phương đứng được không?

Khả năng lắp theo phương đứng phụ thuộc vào thiết kế của từng model. Người dùng cần kiểm tra hướng dòng chảy, tư thế lắp đặt và khuyến cáo kỹ thuật của nhà sản xuất trước khi thi công.

Bao lâu nên bảo dưỡng bẫy hơi nhiệt động?

Thời gian bảo dưỡng phụ thuộc vào tần suất vận hành, chất lượng nước ngưng và điều kiện của hệ thống. Bẫy nên được kiểm tra định kỳ để vệ sinh lưới lọc, loại bỏ cặn bẩn và đánh giá mức độ mài mòn của đĩa, đế van.

Bẫy hơi nhiệt động phù hợp với vị trí nào?

Thiết bị thường được sử dụng trên đường ống hơi chính, đường ống phân phối, chân ống đứng, điểm thu nước ngưng và hệ thống gia nhiệt đường ống. Với thiết bị có tải nước ngưng lớn hoặc biến động mạnh, cần cân nhắc loại bẫy hơi khác phù hợp hơn.

Bẫy hơi nhiệt động là giải pháp hiệu quả để xả nước ngưng, hạn chế thất thoát hơi và duy trì sự ổn định cho hệ thống. Việc hiểu rõ cấu tạo, cơ chế vận hành cũng như phạm vi ứng dụng sẽ giúp người dùng lựa chọn, lắp đặt và bảo dưỡng thiết bị đúng kỹ thuật, từ đó nâng cao hiệu suất và tuổi thọ toàn hệ thống.
