Bẫy hơi nhiệt tĩnh là gì? Cấu tạo, phân loại và ứng dụng

Bẫy hơi nhiệt tĩnh là thiết bị quan trọng trong hệ thống hơi công nghiệp, có nhiệm vụ xả nước ngưng và không khí ra ngoài nhưng vẫn giữ lại hơi nóng để tránh thất thoát năng lượng. Với cấu tạo gọn, khả năng hoạt động ổn định và phù hợp nhiều ứng dụng gia nhiệt, loại bẫy hơi này được sử dụng rộng rãi trong nhà máy thực phẩm, dệt nhuộm, hóa chất, dược phẩm và các hệ thống đường ống hơi.

Bẫy hơi nhiệt tĩnh là gì?

Bẫy hơi nhiệt tĩnh là thiết bị dùng trong hệ thống hơi nước để tự động xả nước ngưng, không khí và khí không ngưng ra khỏi đường ống hoặc thiết bị gia nhiệt, đồng thời giữ lại hơi nóng nhằm hạn chế thất thoát năng lượng.

Khác với một số loại bẫy hơi hoạt động dựa trên cơ chế cơ học hoặc chênh lệch áp suất, bẫy hơi nhiệt tĩnh vận hành dựa trên sự thay đổi nhiệt độ. Khi nước ngưng còn nguội hoặc hệ thống mới khởi động, van sẽ mở để xả nước ngưng và không khí ra ngoài. Khi hơi nóng đi vào làm nhiệt độ tăng lên, bộ phận cảm biến nhiệt sẽ giãn nở hoặc biến dạng, tác động làm van đóng lại để giữ hơi trong hệ thống.

Nhờ nguyên lý này, bẫy hơi nhiệt tĩnh thường được sử dụng trong các hệ thống đường ống hơi, thiết bị gia nhiệt, bộ trao đổi nhiệt, steam tracing, ngành thực phẩm, dược phẩm, hóa chất và dệt nhuộm. Thiết bị giúp hệ thống vận hành ổn định hơn, tiết kiệm năng lượng và giảm nguy cơ ăn mòn, đọng nước hoặc va đập thủy lực.

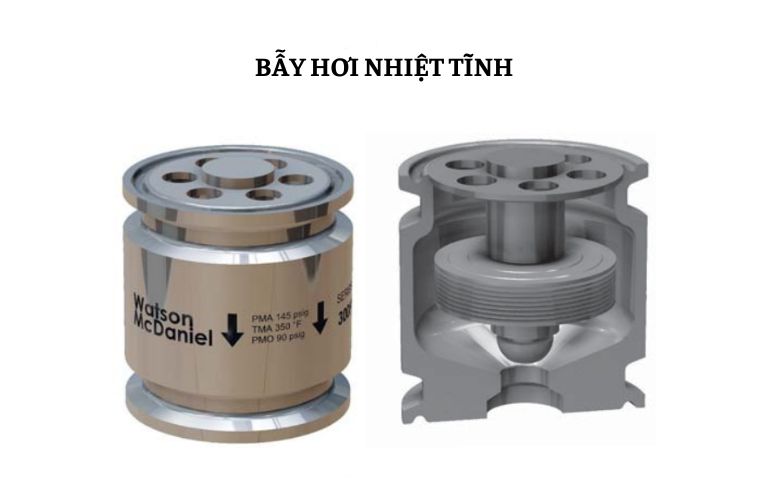

Cấu tạo của bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh có thiết kế tương đối nhỏ gọn nhưng vẫn đảm bảo khả năng làm việc ổn định trong môi trường hơi nước có nhiệt độ và áp suất cao. Tùy theo từng dòng sản phẩm như kiểu lưỡng kim, kiểu áp suất cân bằng hay kiểu giãn nở chất lỏng, cấu tạo chi tiết có thể khác nhau. Tuy nhiên, về cơ bản, thiết bị thường gồm các bộ phận chính sau:

1. Thân bẫy hơi

Thân bẫy hơi là bộ phận bao bọc bên ngoài, có nhiệm vụ bảo vệ toàn bộ chi tiết bên trong và chịu trực tiếp áp lực từ dòng hơi, nước ngưng trong quá trình vận hành. Bộ phận này thường được chế tạo từ gang, thép carbon, thép không gỉ hoặc hợp kim chịu nhiệt nhằm đáp ứng yêu cầu làm việc trong môi trường nhiệt độ cao, áp suất lớn và có nguy cơ ăn mòn.

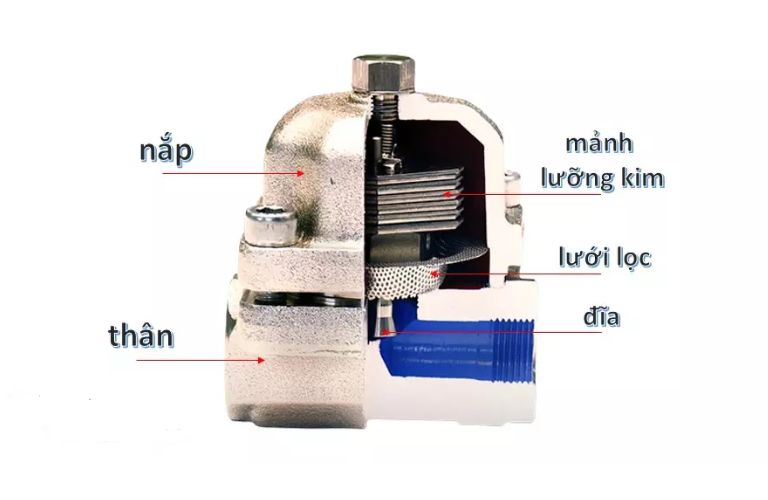

2. Bộ phận cảm biến nhiệt

Đây là thành phần quan trọng nhất trong cấu tạo của bẫy hơi nhiệt tĩnh, giữ vai trò nhận biết sự thay đổi nhiệt độ giữa hơi nóng, nước ngưng và không khí. Tùy theo nguyên lý thiết kế, bộ phận cảm biến nhiệt có thể là viên nang áp suất cân bằng, mảnh lưỡng kim hoặc cơ cấu giãn nở chất lỏng. Khi nhiệt độ thay đổi, bộ phận này sẽ giãn nở, co lại hoặc biến dạng để tác động đến quá trình đóng mở van.

3. Cụm van và đế van

Cụm van và đế van là bộ phận trực tiếp điều tiết dòng nước ngưng thoát ra khỏi hệ thống. Khi hệ thống mới khởi động hoặc khi nước ngưng có nhiệt độ thấp, van sẽ mở để xả nước ngưng và khí không ngưng ra ngoài. Khi hơi nóng đi vào làm nhiệt độ tăng lên, bộ phận cảm biến nhiệt sẽ tác động khiến van đóng lại, nhờ đó hạn chế thất thoát hơi sống và duy trì hiệu suất sử dụng năng lượng.

4. Bộ phận lọc và bảo vệ bên trong

Một số mẫu bẫy hơi nhiệt tĩnh được tích hợp lưới lọc hoặc bộ phận bảo vệ nhằm ngăn cặn bẩn, rỉ sét, tạp chất đi vào khu vực làm kín của van. Chi tiết này giúp giảm nguy cơ kẹt van, tắc nghẽn đường xả và kéo dài tuổi thọ cho thiết bị. Trong các hệ thống có nhiều tạp chất, bẫy hơi thường được khuyến nghị lắp kèm lọc Y ở phía trước để tăng độ ổn định khi vận hành.

5. Đầu nối vào – ra

Đầu nối vào – ra là vị trí liên kết bẫy hơi với đường ống hoặc thiết bị sử dụng hơi. Tùy vào áp suất làm việc, kích thước đường ống và tiêu chuẩn thiết kế của hệ thống, bẫy hơi nhiệt tĩnh có thể sử dụng dạng nối ren, nối bích hoặc nối hàn. Việc lựa chọn đúng kiểu kết nối giúp đảm bảo độ kín, hạn chế rò rỉ và thuận tiện hơn trong quá trình lắp đặt, bảo trì.

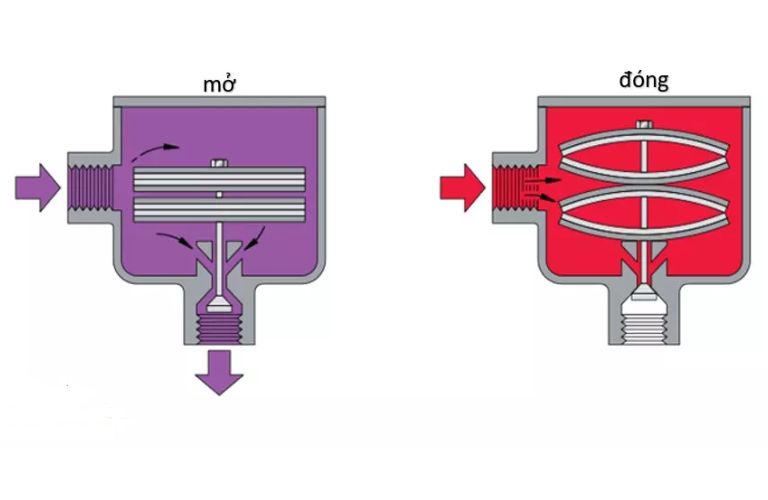

Nguyên lý hoạt động của bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh hoạt động dựa trên sự thay đổi nhiệt độ của môi chất bên trong hệ thống hơi. Cụ thể, thiết bị sẽ nhận biết sự khác biệt nhiệt độ giữa hơi nước bão hòa, nước ngưng và không khí để tự động đóng hoặc mở van xả. Nhờ cơ chế này, bẫy hơi có thể đưa nước ngưng ra ngoài đúng thời điểm, đồng thời hạn chế thất thoát hơi nóng trong quá trình vận hành.

• Giai đoạn khởi động hệ thống

Khi hệ thống hơi mới bắt đầu vận hành, bên trong đường ống thường tồn tại nhiều không khí và nước ngưng lạnh. Lúc này, nhiệt độ còn thấp nên bộ phận cảm biến nhiệt chưa giãn nở hoặc biến dạng đủ để đóng van. Van xả sẽ ở trạng thái mở, cho phép không khí, khí không ngưng và nước ngưng ban đầu thoát ra ngoài nhanh chóng.

• Giai đoạn hơi nóng đi vào bẫy hơi

Khi hơi nước bão hòa bắt đầu di chuyển đến vị trí bẫy hơi, nhiệt độ bên trong thiết bị tăng lên. Bộ phận cảm biến nhiệt như viên nang áp suất cân bằng, thanh lưỡng kim hoặc cơ cấu giãn nở chất lỏng sẽ phản ứng với sự gia tăng nhiệt độ này. Tùy theo từng loại bẫy hơi nhiệt tĩnh, cảm biến sẽ giãn nở, cong lên hoặc tạo lực tác động đến cụm van.

• Giai đoạn van đóng để giữ hơi

Khi nhiệt độ nước ngưng tiến gần đến nhiệt độ của hơi bão hòa (thường thấp hơn từ 5 – 15 độ C tùy thiết kế), bộ phận cảm biến nhiệt sẽ làm van đóng lại. Việc đóng van giúp ngăn hơi sống thoát ra ngoài, từ đó giảm thất thoát nhiệt và duy trì hiệu suất năng lượng cho hệ thống. Đây là điểm khác biệt quan trọng giúp bẫy hơi nhiệt tĩnh vừa thực hiện chức năng xả ngưng, vừa góp phần tiết kiệm chi phí vận hành.

• Giai đoạn nước ngưng nguội và được xả ra ngoài

Sau khi truyền nhiệt, hơi nước chuyển thành nước ngưng và nhiệt độ giảm xuống thấp hơn nhiệt độ hơi bão hòa. Khi đó, bộ phận cảm biến nhiệt co lại hoặc trở về trạng thái ban đầu, làm van mở ra để xả nước ngưng ra khỏi hệ thống. Quá trình này giúp hạn chế tình trạng tích tụ nước ngưng trong đường ống, thiết bị gia nhiệt hoặc bộ trao đổi nhiệt.

• Chu trình lặp lại tự động

Trong suốt quá trình vận hành, bẫy hơi nhiệt tĩnh liên tục đóng mở theo sự thay đổi nhiệt độ của hơi và nước ngưng. Chu trình này diễn ra tự động, không cần can thiệp thủ công, giúp hệ thống hơi hoạt động ổn định, giảm nguy cơ ăn mòn, va đập thủy lực và thất thoát năng lượng.

Phân loại bẫy hơi nhiệt tĩnh phổ biến

Bẫy hơi nhiệt tĩnh được phân loại chủ yếu dựa trên cơ cấu cảm biến nhiệt dùng để điều khiển quá trình đóng mở van. Mỗi loại có đặc điểm vận hành, khả năng chịu nhiệt, chịu áp và phạm vi ứng dụng riêng. Vì vậy, việc nắm rõ từng dòng bẫy hơi sẽ giúp lựa chọn thiết bị phù hợp hơn với điều kiện làm việc thực tế của hệ thống.

1. Bẫy hơi nhiệt tĩnh kiểu áp suất cân bằng

Bẫy hơi nhiệt tĩnh kiểu áp suất cân bằng là loại sử dụng viên nang, hộp xếp, capsule hoặc màng cảm biến có chứa chất lỏng dễ bay hơi bên trong. Khi hệ thống mới khởi động, nhiệt độ còn thấp, van sẽ mở để xả không khí và nước ngưng lạnh ra ngoài. Khi hơi nóng đi vào, chất lỏng trong bộ phận cảm biến bay hơi, giãn nở và tạo lực làm van đóng lại.

Dòng bẫy hơi này có khả năng xả khí tốt, phản ứng khá nhạy với sự thay đổi nhiệt độ và thường có kích thước nhỏ gọn. Trong đó, dạng capsule được sử dụng khá phổ biến nhờ thiết kế gọn, vận hành êm và phù hợp với các hệ thống có không gian lắp đặt hạn chế. Thiết bị thường được dùng cho hệ thống có tải nước ngưng thấp đến trung bình, đường ống hơi phụ, thiết bị gia nhiệt nhỏ, bộ trao đổi nhiệt nhỏ, hệ thống steam tracing hoặc những vị trí cần thoát khí nhanh khi khởi động.

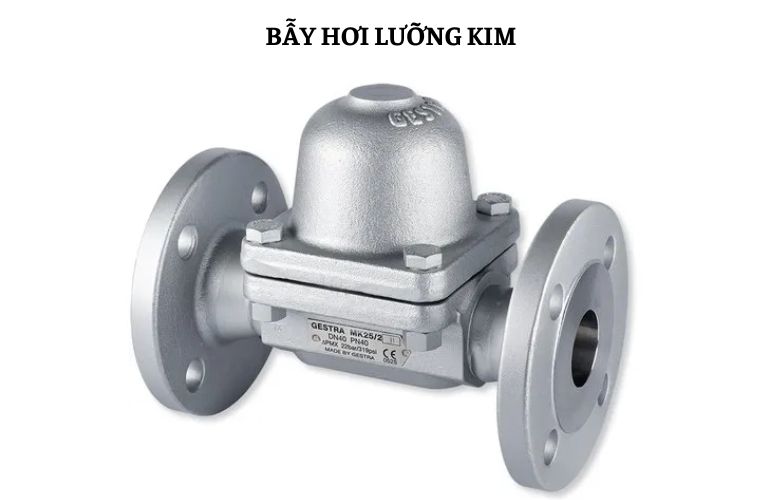

2. Bẫy hơi nhiệt tĩnh kiểu lưỡng kim

Bẫy hơi lưỡng kim hoạt động dựa trên sự giãn nở khác nhau của hai lớp kim loại được ghép lại với nhau. Khi nhiệt độ tăng, thanh lưỡng kim sẽ cong hoặc biến dạng, từ đó tác động đến cơ cấu van để điều chỉnh quá trình xả nước ngưng. Khi nhiệt độ giảm, thanh lưỡng kim trở về trạng thái ban đầu và van được mở ra.

Ưu điểm của loại bẫy hơi này là kết cấu bền, khả năng chịu áp suất và nhiệt độ cao tốt, phù hợp với những hệ thống làm việc trong điều kiện khắc nghiệt. Tuy nhiên, do hoạt động dựa trên sự biến dạng nhiệt của kim loại, tốc độ phản ứng có thể chậm hơn một số dòng bẫy hơi khác. Bẫy hơi lưỡng kim thường được dùng cho đường ống hơi, tuyến steam tracing áp suất cao, hệ thống gia nhiệt công nghiệp hoặc các vị trí không yêu cầu xả nước ngưng tức thời.

3. Bẫy hơi nhiệt tĩnh kiểu giãn nở chất lỏng

Bẫy hơi nhiệt tĩnh kiểu giãn nở chất lỏng sử dụng sự thay đổi thể tích của chất lỏng bên trong bộ phận cảm biến để đóng mở van. Khi nhiệt độ còn thấp, chất lỏng chưa giãn nở đủ lớn nên van ở trạng thái mở, cho phép nước ngưng thoát ra ngoài. Khi nhiệt độ tăng lên, chất lỏng giãn nở và tạo áp lực tác động lên cơ cấu van, khiến van đóng lại để giữ hơi trong hệ thống.

Loại bẫy hơi này có cấu tạo tương đối đơn giản, dễ vận hành và phù hợp với các ứng dụng xả nước ngưng ở nhiệt độ thấp hoặc các hệ thống cần xả nước ngưng khi ngừng máy. Tuy không phổ biến bằng dòng áp suất cân bằng hay lưỡng kim trong các hệ thống hơi công nghiệp hiện đại, nhưng vẫn được sử dụng ở một số vị trí có yêu cầu vận hành đơn giản, tải ngưng nhỏ và điều kiện làm việc không quá khắc nghiệt.

Ưu điểm và hạn chế của bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh được sử dụng khá phổ biến trong các hệ thống hơi nhờ cấu tạo gọn, khả năng xả khí tốt và cơ chế vận hành dựa trên sự thay đổi nhiệt độ. Tuy nhiên, giống như bất kỳ loại bẫy hơi nào, thiết bị này cũng có những giới hạn nhất định. Việc hiểu rõ ưu điểm và hạn chế sẽ giúp người vận hành lựa chọn đúng vị trí lắp đặt, tránh dùng sai ứng dụng và tối ưu hiệu suất cho toàn bộ hệ thống.

Ưu điểm của bẫy hơi nhiệt tĩnh

Nhờ cơ chế hoạt động dựa trên sự thay đổi nhiệt độ, bẫy hơi nhiệt tĩnh mang lại nhiều lợi ích trong quá trình xả nước ngưng, thoát khí và hạn chế thất thoát hơi.

1. Khả năng xả khí tốt khi khởi động

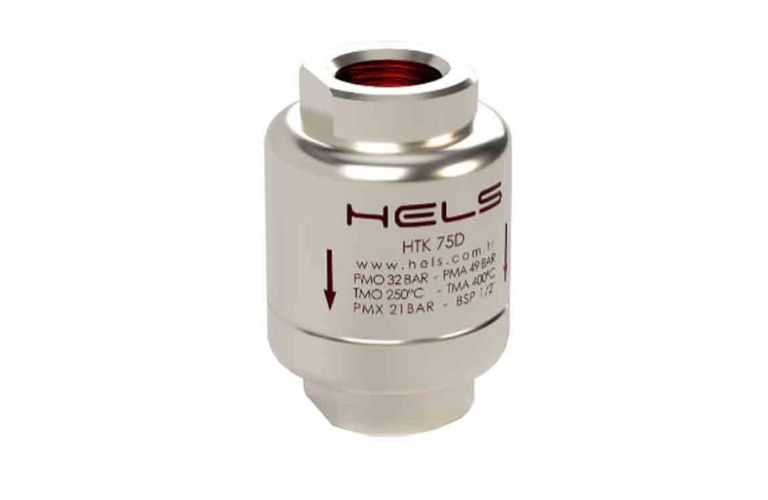

Một trong những ưu điểm nổi bật của bẫy hơi nhiệt tĩnh là khả năng xả không khí và khí không ngưng ra khỏi hệ thống trong giai đoạn khởi động. Khi nhiệt độ còn thấp, van thường ở trạng thái mở, giúp không khí, nước ngưng lạnh và các khí không ngưng được đẩy ra ngoài nhanh hơn. Điều này hỗ trợ quá trình gia nhiệt diễn ra ổn định, hạn chế tình trạng hơi bị cản trở bởi không khí tồn đọng trong đường ống.

2. Hạn chế thất thoát hơi sống

Bẫy hơi nhiệt tĩnh hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng. Khi hơi nước bão hòa đi vào, bộ phận cảm biến nhiệt sẽ phản ứng để đóng van, từ đó hạn chế hơi sống thoát ra ngoài. Nếu được lựa chọn và lắp đặt đúng cách, thiết bị có thể góp phần giảm tổn thất năng lượng, tiết kiệm chi phí vận hành cho nhà máy.

3. Thiết kế nhỏ gọn, dễ lắp đặt

So với một số dòng bẫy hơi cơ học có kết cấu phức tạp hơn, bẫy hơi nhiệt tĩnh thường có kích thước nhỏ, trọng lượng nhẹ và không chiếm nhiều diện tích lắp đặt. Thiết kế gọn giúp thiết bị dễ bố trí trong các tuyến ống phụ, khu vực không gian hẹp, hệ thống steam tracing hoặc những vị trí cần giải pháp xả ngưng đơn giản, linh hoạt.

4. Vận hành tự động, không cần nguồn điện

Thiết bị đóng mở van hoàn toàn dựa trên sự thay đổi nhiệt độ của môi chất, không cần dùng điện hay hệ thống điều khiển phụ trợ. Nhờ đó, bẫy hơi nhiệt tĩnh có thể hoạt động ổn định trong nhiều điều kiện công nghiệp khác nhau, đồng thời giảm sự phụ thuộc vào các thiết bị điều khiển bên ngoài.

5. Phù hợp với nhiều ứng dụng tải ngưng thấp đến trung bình

Bẫy hơi nhiệt tĩnh thường được sử dụng hiệu quả trong các hệ thống có lưu lượng nước ngưng không quá lớn, chẳng hạn như đường ống hơi phụ, thiết bị gia nhiệt nhỏ, tuyến steam tracing, hệ thống duy trì nhiệt hoặc một số thiết bị trao đổi nhiệt quy mô vừa và nhỏ. Với những ứng dụng này, thiết bị có thể đáp ứng tốt yêu cầu xả ngưng và giữ hơi.

6. Chi phí đầu tư và bảo trì tương đối hợp lý

Nhờ cấu tạo đơn giản, bẫy hơi nhiệt tĩnh thường có chi phí đầu tư ban đầu và chi phí bảo trì không quá cao. Việc kiểm tra, vệ sinh hoặc thay thế linh kiện cũng tương đối thuận tiện nếu hệ thống được lắp đặt đúng kỹ thuật, có van khóa và bộ lọc bảo vệ phù hợp.

Hạn chế của bẫy hơi nhiệt tĩnh

Bên cạnh những ưu điểm về thiết kế và khả năng tiết kiệm hơi, bẫy hơi nhiệt tĩnh vẫn có một số giới hạn nhất định trong quá trình sử dụng. Việc nhận diện rõ các hạn chế này sẽ giúp người vận hành lựa chọn đúng ứng dụng, bố trí đúng vị trí lắp đặt và tránh các sự cố làm giảm hiệu suất hệ thống.

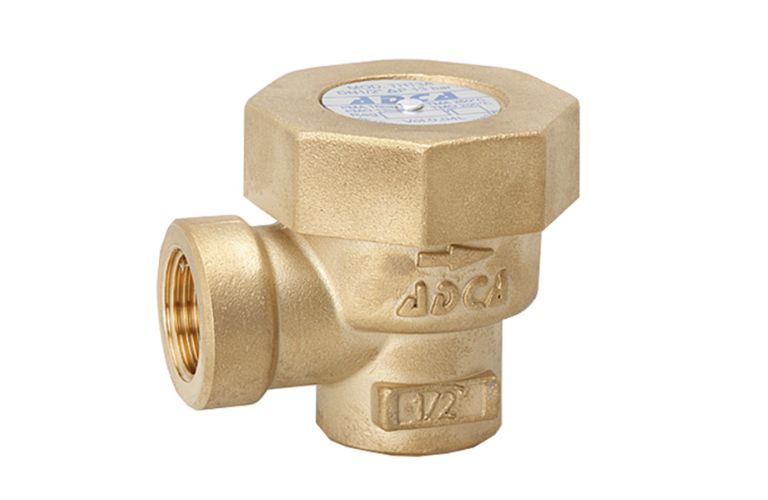

1. Không phù hợp với mọi hệ thống tải ngưng lớn

Do đặc tính xả ngưng theo sự thay đổi nhiệt độ, bẫy hơi nhiệt tĩnh thường không phải là lựa chọn tối ưu cho những hệ thống có tải nước ngưng lớn hoặc thay đổi liên tục. Trong các trường hợp cần xả nước ngưng nhanh, liên tục và chính xác, các dòng bẫy hơi cơ học như bẫy phao có thể phù hợp hơn.

2. Có thể xả nước ngưng sau khi đã giảm nhiệt

Bẫy hơi nhiệt tĩnh thường chờ nước ngưng giảm xuống dưới một mức nhiệt nhất định rồi mới mở van xả. Điều này giúp hạn chế thất thoát hơi, nhưng lại không phù hợp với một số thiết bị cần loại bỏ nước ngưng ngay lập tức để duy trì hiệu suất truyền nhiệt cao nhất.

3. Tốc độ phản ứng phụ thuộc vào bộ phận cảm biến nhiệt

Hiệu quả đóng mở của bẫy hơi nhiệt tĩnh phụ thuộc nhiều vào độ nhạy và tình trạng hoạt động của bộ phận cảm biến nhiệt. Nếu cảm biến bị lão hóa, bám bẩn hoặc hoạt động kém chính xác, thiết bị có thể đóng mở chậm, gây ứ đọng nước ngưng hoặc rò rỉ hơi.

4. Dễ bị ảnh hưởng bởi cặn bẩn trong hệ thống

Cặn đường ống, rỉ sét hoặc tạp chất có thể làm kẹt van, mòn đế van hoặc khiến bẫy hơi đóng không kín. Vì vậy, trong thực tế lắp đặt, bẫy hơi nhiệt tĩnh thường cần được bảo vệ bằng lọc Y ở phía trước, đồng thời phải kiểm tra và vệ sinh định kỳ để đảm bảo vận hành ổn định.

5. Cần lựa chọn đúng loại theo điều kiện vận hành

Không phải loại bẫy hơi nhiệt tĩnh nào cũng phù hợp với mọi hệ thống. Người dùng cần xem xét áp suất làm việc, nhiệt độ, lưu lượng nước ngưng, kiểu kết nối, vật liệu thân và vị trí lắp đặt. Nếu chọn sai kích thước hoặc sai chủng loại, thiết bị có thể hoạt động kém hiệu quả, gây thất thoát năng lượng hoặc làm giảm tuổi thọ hệ thống.

Ứng dụng của bẫy hơi nhiệt tĩnh trong thực tế

Nhờ khả năng xả nước ngưng dựa trên sự thay đổi nhiệt độ, bẫy hơi nhiệt tĩnh được sử dụng trong nhiều hệ thống hơi công nghiệp có tải ngưng thấp đến trung bình. Thiết bị giúp loại bỏ nước ngưng, xả khí không ngưng và hạn chế thất thoát hơi, từ đó hỗ trợ hệ thống vận hành ổn định và tiết kiệm năng lượng hơn.

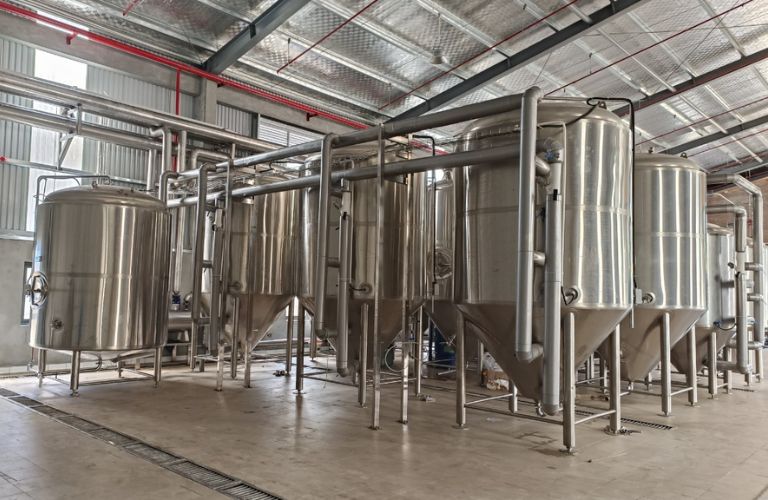

• Hệ thống đường ống hơi

Bẫy hơi nhiệt tĩnh thường được lắp tại các điểm thấp, cuối tuyến hoặc vị trí dễ tích tụ nước ngưng trên đường ống hơi. Thiết bị giúp xả nước ngưng ra ngoài, giảm nguy cơ va đập thủy lực, ăn mòn đường ống và tổn thất nhiệt trong quá trình vận hành.

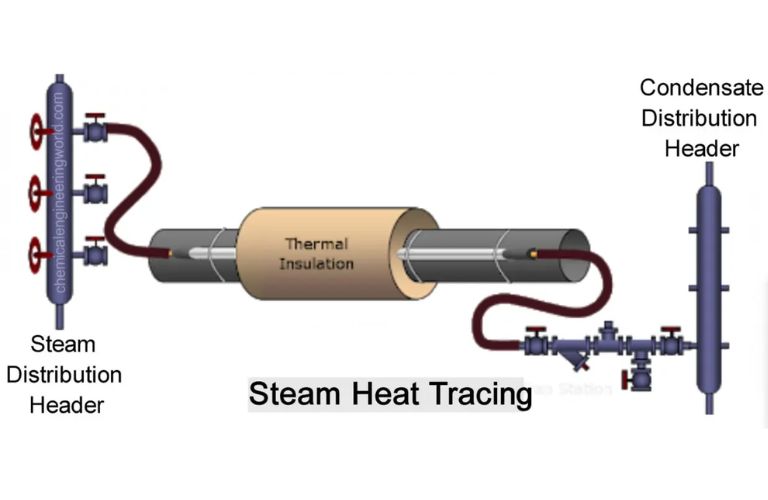

• Hệ thống steam tracing

Trong các tuyến ống cần duy trì nhiệt độ như đường ống dẫn dầu, hóa chất hoặc chất lỏng có độ nhớt cao, bẫy hơi nhiệt tĩnh giúp loại bỏ nước ngưng phát sinh trong quá trình gia nhiệt. Nhờ đó, đường ống được giữ nhiệt ổn định và hạn chế lãng phí hơi nóng.

• Thiết bị gia nhiệt và trao đổi nhiệt

Bẫy hơi nhiệt tĩnh được dùng cho bồn gia nhiệt, cuộn gia nhiệt, bộ trao đổi nhiệt nhỏ hoặc các thiết bị sấy có tải ngưng không quá lớn. Khi hơi nước truyền nhiệt và ngưng tụ, thiết bị sẽ tự động xả nước ngưng ra ngoài, giúp duy trì hiệu quả trao đổi nhiệt.

• Hệ thống sấy, hấp và xử lý nhiệt

Trong các dây chuyền sấy, hấp, tiệt trùng hoặc xử lý nhiệt, việc xả nước ngưng đúng thời điểm giúp hơi tiếp xúc tốt hơn với sản phẩm hoặc bề mặt cần gia nhiệt. Ứng dụng này thường gặp trong ngành thực phẩm, dệt nhuộm, bao bì, giấy và chế biến gỗ.

• Nhà máy thực phẩm, dược phẩm và hóa chất

Các nhà máy sử dụng hơi nước cho quá trình nấu, hấp, gia nhiệt, tiệt trùng hoặc vệ sinh thiết bị có thể lắp bẫy hơi nhiệt tĩnh tại những vị trí phù hợp. Thiết bị giúp hệ thống hơi hoạt động ổn định, giảm thất thoát năng lượng và hỗ trợ nâng cao hiệu suất sản xuất.

• Điểm xả khí khi khởi động hệ thống

Do van thường mở khi nhiệt độ còn thấp, bẫy hơi nhiệt tĩnh có khả năng xả không khí và khí không ngưng khá tốt trong giai đoạn khởi động. Điều này giúp hơi nước điền đầy hệ thống nhanh hơn, rút ngắn thời gian làm nóng ban đầu và cải thiện hiệu quả vận hành.

Khi nào nên sử dụng bẫy hơi nhiệt tĩnh?

Bẫy hơi nhiệt tĩnh thường được lựa chọn cho những hệ thống hơi có lượng nước ngưng không quá lớn, cần xả khí tốt khi khởi động và ưu tiên khả năng tiết kiệm hơi. Do hoạt động dựa trên sự thay đổi nhiệt độ, thiết bị phù hợp với các vị trí không yêu cầu xả nước ngưng liên tục ngay lập tức nhưng vẫn cần duy trì sự ổn định cho hệ thống.

• Hệ thống có tải nước ngưng thấp đến trung bình

Bẫy hơi nhiệt tĩnh phù hợp với các tuyến ống hơi phụ, hệ thống steam tracing, thiết bị gia nhiệt nhỏ hoặc những vị trí có lượng nước ngưng phát sinh tương đối ổn định. Với các ứng dụng này, thiết bị có thể đáp ứng tốt nhu cầu xả ngưng mà không gây thất thoát hơi quá mức.

• Vị trí cần xả khí tốt khi khởi động

Khi hệ thống bắt đầu vận hành, bên trong đường ống thường còn nhiều không khí và nước ngưng lạnh. Bẫy hơi nhiệt tĩnh sẽ mở van ở giai đoạn này để xả khí và nước ngưng ra ngoài, giúp hơi đi vào hệ thống nhanh hơn và quá trình gia nhiệt diễn ra thuận lợi hơn.

• Ứng dụng cần hạn chế thất thoát hơi

Khi hơi nóng tiếp cận bẫy hơi, bộ phận cảm biến nhiệt sẽ tác động làm van đóng lại. Nhờ đó, thiết bị giúp giữ lại hơi trong hệ thống, giảm lãng phí năng lượng và hỗ trợ tối ưu chi phí vận hành.

• Khu vực có không gian lắp đặt hạn chế

Với thiết kế nhỏ gọn, bẫy hơi nhiệt tĩnh dễ lắp đặt ở các tuyến ống nhỏ, nhánh phụ hoặc khu vực kỹ thuật có diện tích hạn chế. Đây là lựa chọn phù hợp cho những hệ thống cần thiết bị xả ngưng đơn giản, ít chiếm không gian và dễ bảo trì.

• Hệ thống không yêu cầu xả ngưng tức thời

Do đặc tính xả nước ngưng theo nhiệt độ, bẫy hơi nhiệt tĩnh phù hợp hơn với các ứng dụng cho phép nước ngưng giảm nhiệt trước khi xả. Với những thiết bị cần xả ngưng liên tục, nhanh và chính xác, người dùng nên cân nhắc thêm các dòng bẫy hơi khác như bẫy phao hoặc bẫy nhiệt động.

Cách lựa chọn bẫy hơi nhiệt tĩnh phù hợp

Để bẫy hơi nhiệt tĩnh hoạt động ổn định và phát huy đúng hiệu quả, người dùng cần lựa chọn thiết bị dựa trên điều kiện vận hành thực tế của hệ thống. Việc chọn sai chủng loại, kích thước hoặc dải áp suất có thể khiến bẫy hơi xả ngưng kém, rò rỉ hơi, nhanh hư hỏng hoặc làm giảm hiệu suất toàn bộ hệ thống.

1. Xác định áp suất và nhiệt độ làm việc

Trước tiên, cần kiểm tra áp suất hơi, nhiệt độ vận hành và chênh áp giữa đầu vào – đầu ra của bẫy hơi. Thiết bị được chọn phải có dải áp suất, nhiệt độ phù hợp với thông số thực tế, đồng thời có biên độ an toàn để tránh quá tải khi hệ thống vận hành ở điều kiện cao điểm.

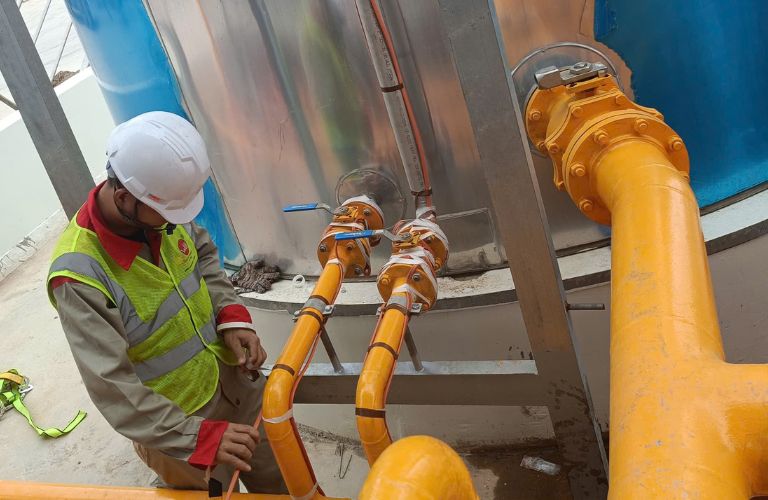

2. Tính toán lưu lượng nước ngưng

Lưu lượng xả của bẫy hơi cần đáp ứng lượng nước ngưng phát sinh tại vị trí lắp đặt. Nếu chọn thiết bị quá nhỏ, nước ngưng dễ bị ứ đọng trong đường ống hoặc thiết bị gia nhiệt. Ngược lại, nếu chọn quá lớn so với nhu cầu, chi phí đầu tư tăng nhưng hiệu quả vận hành chưa chắc được cải thiện.

3. Chọn đúng kiểu bẫy hơi nhiệt tĩnh

Tùy vào ứng dụng, có thể lựa chọn bẫy hơi kiểu áp suất cân bằng, kiểu lưỡng kim hoặc kiểu giãn nở chất lỏng. Dòng áp suất cân bằng phù hợp với hệ thống cần xả khí tốt, tải ngưng vừa phải; dòng lưỡng kim thích hợp cho môi trường áp suất, nhiệt độ cao; còn dòng giãn nở chất lỏng phù hợp hơn với các ứng dụng đơn giản hoặc xả ngưng ở nhiệt độ thấp.

4. Xem xét vật liệu chế tạo

Vật liệu thân bẫy hơi cần phù hợp với môi trường làm việc. Gang và thép carbon thường dùng cho hệ thống hơi thông dụng, trong khi inox phù hợp hơn với môi trường có yêu cầu vệ sinh cao, độ ẩm lớn hoặc nguy cơ ăn mòn như thực phẩm, dược phẩm, hóa chất.

5. Kiểm tra kiểu kết nối và vị trí lắp đặt

Bẫy hơi nhiệt tĩnh có thể dùng kết nối ren, bích hoặc hàn tùy theo kích thước đường ống và tiêu chuẩn hệ thống. Ngoài ra, cần kiểm tra không gian lắp đặt, hướng dòng chảy, khả năng tháo lắp bảo trì và vị trí bố trí lọc Y, van khóa để thiết bị vận hành ổn định lâu dài.

6. Ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc uy tín

Nên lựa chọn bẫy hơi có đầy đủ thông số kỹ thuật, tài liệu hướng dẫn, tiêu chuẩn sản xuất và nguồn gốc rõ ràng. Với hệ thống hơi công nghiệp, việc dùng thiết bị không phù hợp hoặc kém chất lượng có thể gây thất thoát năng lượng, tăng chi phí bảo trì và ảnh hưởng đến độ an toàn của toàn bộ dây chuyền.

Câu hỏi thường gặp về bẫy hơi nhiệt tĩnh

Dưới đây là một số câu hỏi thường gặp giúp người dùng hiểu rõ hơn về cách hoạt động, phạm vi ứng dụng và lưu ý khi lựa chọn bẫy hơi nhiệt tĩnh cho hệ thống hơi công nghiệp.

Bẫy hơi nhiệt tĩnh có tiết kiệm năng lượng không?

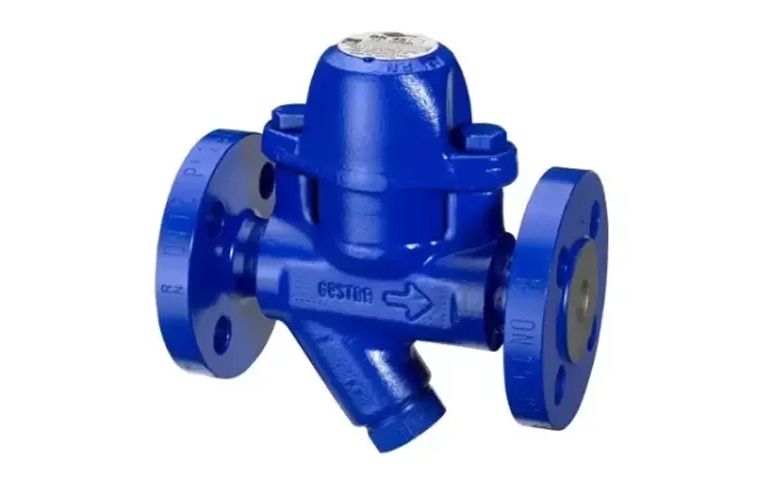

Có. Nếu được lựa chọn đúng loại và lắp đặt đúng vị trí, bẫy hơi nhiệt tĩnh giúp hạn chế hơi sống thoát ra ngoài, từ đó giảm thất thoát nhiệt và tiết kiệm chi phí vận hành cho hệ thống hơi.

Bẫy hơi nhiệt tĩnh phù hợp với hệ thống nào?

Thiết bị phù hợp với các hệ thống có tải nước ngưng thấp đến trung bình, đường ống hơi phụ, hệ thống steam tracing, thiết bị gia nhiệt nhỏ hoặc các vị trí cần xả khí tốt khi khởi động.

Bẫy hơi nhiệt tĩnh có dùng được cho áp suất cao không?

Có, nhưng cần chọn đúng loại và đúng thông số kỹ thuật. Trong đó, bẫy hơi nhiệt tĩnh kiểu lưỡng kim thường được ưu tiên hơn cho các hệ thống có nhiệt độ và áp suất làm việc cao.

Bẫy hơi nhiệt tĩnh có cần bảo trì định kỳ không?

Có. Người vận hành nên kiểm tra định kỳ tình trạng đóng mở van, khả năng xả nước ngưng, rò rỉ hơi và cặn bẩn bên trong thiết bị. Việc lắp thêm lọc Y trước bẫy hơi cũng giúp hạn chế tắc nghẽn và kéo dài tuổi thọ thiết bị.

Khi nào không nên sử dụng bẫy hơi nhiệt tĩnh?

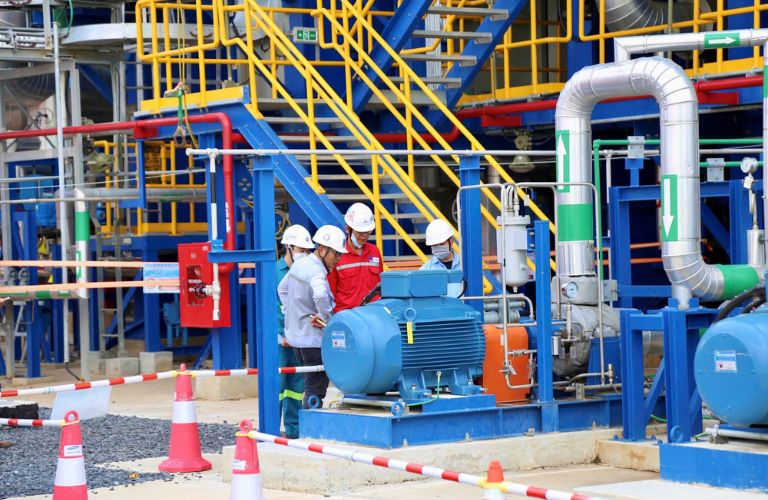

Không nên dùng bẫy hơi nhiệt tĩnh cho các hệ thống có tải nước ngưng lớn, thay đổi liên tục hoặc các thiết bị cần xả nước ngưng ngay lập tức để duy trì hiệu suất truyền nhiệt cao. Trong những trường hợp này, bẫy hơi phao hoặc một số loại bẫy hơi khác có thể phù hợp hơn.

Tóm lại, bẫy hơi nhiệt tĩnh là thiết bị quan trọng giúp hệ thống hơi xả nước ngưng, thoát khí không ngưng và hạn chế thất thoát hơi trong quá trình vận hành. Với thiết kế nhỏ gọn, khả năng hoạt động tự động và phù hợp nhiều ứng dụng công nghiệp, loại bẫy hơi này là lựa chọn hiệu quả cho các hệ thống có tải ngưng thấp đến trung bình. Để thiết bị phát huy đúng công năng, người dùng nên lựa chọn sản phẩm theo áp suất, nhiệt độ, lưu lượng nước ngưng và điều kiện lắp đặt thực tế.
