Trong các hệ thống hơi nước công nghiệp, bẫy hơi đóng vai trò quan trọng trong việc xả nước ngưng và giữ lại hơi nhằm đảm bảo hiệu suất vận hành ổn định. Trong số đó, bẫy hơi gầu đảo được đánh giá cao nhờ cấu tạo đơn giản, độ bền cao và khả năng hoạt động tin cậy trong điều kiện áp suất, nhiệt độ khắc nghiệt.

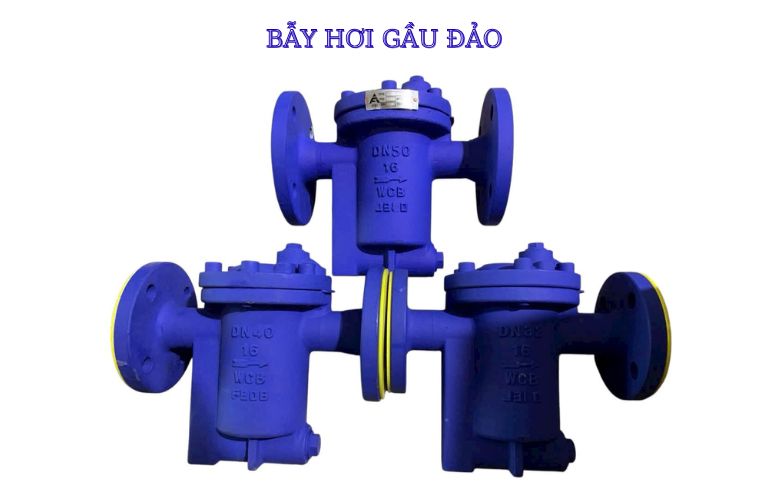

Bẫy hơi gầu đảo là gì?

Bẫy hơi gầu đảo (Inverted Bucket Steam Trap) là một thiết bị cơ học dùng trong hệ thống hơi nước, có chức năng tự động xả nước ngưng và khí không ngưng, đồng thời ngăn không cho hơi nước thoát ra ngoài, giúp duy trì hiệu suất và áp suất ổn định cho hệ thống.

Loại bẫy hơi này hoạt động dựa trên sự chênh lệch tỷ trọng giữa hơi nước và nước ngưng. Khi hơi đi vào bẫy, gầu đảo bên trong sẽ nổi lên làm đóng van xả để giữ hơi lại. Khi hơi ngưng tụ thành nước, gầu mất lực nâng và chìm xuống, kéo theo van mở ra để xả nước ngưng ra ngoài. Chu trình này lặp lại liên tục trong suốt quá trình vận hành.

Nhờ cấu tạo đơn giản, chắc chắn và khả năng chịu được áp suất, nhiệt độ cao, bẫy hơi gầu đảo được sử dụng rộng rãi trong các hệ thống hơi công nghiệp như đường ống hơi chính, thiết bị trao đổi nhiệt, lò hơi và nhiều ngành sản xuất khác.

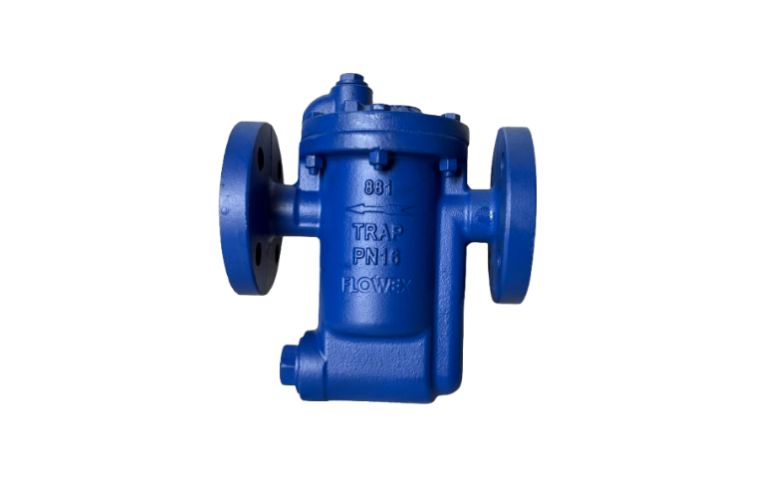

Cấu tạo của bẫy hơi gầu đảo

Bẫy hơi gầu đảo có cấu tạo tương đối đơn giản nhưng chắc chắn, được thiết kế để hoạt động ổn định trong môi trường áp suất và nhiệt độ cao. Các bộ phận chính của thiết bị bao gồm:

1. Thân bẫy

Thân bẫy là bộ phận bên ngoài của bẫy hơi gầu đảo, có chức năng bao bọc và bảo vệ toàn bộ cơ cấu làm việc bên trong. Bộ phận này thường được chế tạo từ gang cầu, thép carbon hoặc thép không gỉ (inox), cho khả năng chịu áp suất và nhiệt độ cao, phù hợp với điều kiện vận hành khắc nghiệt của hệ thống hơi nước công nghiệp.

Trên thân bẫy được thiết kế cửa vào để tiếp nhận hỗn hợp hơi và nước ngưng, cùng cửa ra dùng để xả nước ngưng ra khỏi hệ thống. Nhờ kết cấu chắc chắn và độ kín cao, thân bẫy giúp hạn chế rò rỉ, đảm bảo an toàn vận hành và góp phần kéo dài tuổi thọ của bẫy hơi gầu đảo cũng như toàn bộ hệ thống hơi.

2. Gầu đảo (Inverted Bucket)

Gầu đảo là bộ phận trung tâm, quyết định trực tiếp đến nguyên lý hoạt động của bẫy hơi. Bộ phận này có dạng hình trụ úp ngược, được chế tạo từ kim loại có độ bền cao và được liên kết với cơ cấu đòn bẩy điều khiển van xả.

Trên phần đỉnh của gầu đảo có lỗ thông hơi nhỏ, cho phép khí không ngưng và một phần không khí thoát ra ngoài trong giai đoạn khởi động hệ thống. Khi hơi nước đi vào bẫy, gầu đảo sẽ nổi lên nhờ lực nâng của hơi, kéo theo van xả đóng lại để giữ hơi trong hệ thống. Ngược lại, khi hơi ngưng tụ thành nước, gầu mất lực nổi và chìm xuống, làm van mở ra để xả nước ngưng.

Nhờ chuyển động nổi – chìm liên tục này, gầu đảo giúp bẫy hơi vận hành hoàn toàn bằng cơ học, ổn định, chính xác và ít phụ thuộc vào điều kiện nhiệt độ của môi trường làm việc.

3. Van xả

Van xả là bộ phận trực tiếp thực hiện chức năng xả nước ngưng trong bẫy hơi gầu đảo, đồng thời đóng vai trò quan trọng trong việc ngăn hơi nước thất thoát ra ngoài hệ thống. Van xả được liên kết với gầu đảo thông qua cơ cấu đòn bẩy, cho phép đóng hoặc mở một cách tự động theo chuyển động nổi – chìm của gầu.

Khi gầu đảo nổi lên do hơi nước đi vào, van xả sẽ đóng kín, giữ hơi lại bên trong hệ thống. Ngược lại, khi hơi ngưng tụ thành nước làm gầu chìm xuống, van xả sẽ mở ra để nước ngưng được xả ra ngoài. Van thường được gia công với độ chính xác cao, bề mặt tiếp xúc kín khít, giúp tăng hiệu quả làm kín, giảm rò rỉ và đảm bảo thiết bị hoạt động ổn định, bền bỉ trong thời gian dài.

4. Đòn bẩy và trục quay

Đòn bẩy và trục quay là bộ phận trung gian, có nhiệm vụ truyền chuyển động giữa gầu đảo và van xả trong bẫy hơi gầu đảo. Cơ cấu này được thiết kế với độ chính xác cao nhằm đảm bảo chuyển động diễn ra nhịp nhàng, ổn định và đồng bộ.

Khi gầu đảo nổi hoặc chìm theo sự thay đổi trạng thái của hơi và nước ngưng, đòn bẩy sẽ quay quanh trục, từ đó điều khiển van xả đóng hoặc mở tương ứng. Nhờ cơ chế hoạt động hoàn toàn bằng cơ học, đòn bẩy và trục quay giúp thiết bị vận hành chính xác, không phụ thuộc vào nguồn điện hay các yếu tố nhiệt, đồng thời giảm thiểu hư hỏng và nhu cầu bảo trì trong quá trình sử dụng.

5. Lỗ thông khí (Vent Hole)

Lỗ thông khí là một chi tiết nhỏ nhưng đóng vai trò quan trọng trong cấu tạo của bẫy hơi gầu đảo. Bộ phận này thường được bố trí trên đỉnh gầu đảo, có nhiệm vụ thoát khí không ngưng và không khí lạnh ra khỏi bẫy, đặc biệt trong giai đoạn khởi động hệ thống.

Nhờ lỗ thông khí, khí lạnh không bị tích tụ bên trong, giúp hơi nước nhanh chóng tiếp xúc với gầu đảo và đưa bẫy hơi gầu đảo vào trạng thái làm việc ổn định. Tuy nhiên, do kích thước lỗ thông khí rất nhỏ, khả năng xả khí không ngưng của loại bẫy này có giới hạn, vì vậy trong một số hệ thống yêu cầu xả khí nhanh, cần cân nhắc điều kiện sử dụng hoặc kết hợp thêm giải pháp phù hợp.

Nguyên lý hoạt động của bẫy hơi gầu đảo

Bẫy hơi gầu đảo hoạt động dựa trên sự khác biệt về tỷ trọng giữa hơi nước và nước ngưng, kết hợp với cơ cấu cơ học nổi – chìm của gầu đảo để tự động đóng mở van xả. Nguyên lý hoạt động có thể mô tả theo các bước sau:

Bước 1: Nước ngưng đi vào bẫy

Khi hệ thống mới vận hành hoặc chưa có hơi, nước ngưng và không khí đi vào thân bẫy. Lúc này, gầu đảo ở trạng thái chìm, van xả mở, cho phép nước ngưng được xả ra ngoài.

Bước 2: Hơi nước đi vào bẫy

Khi hơi nước theo đường ống đi vào bẫy, hơi sẽ bao quanh gầu đảo và tạo lực nâng làm gầu nổi lên. Chuyển động này được truyền qua đòn bẩy, khiến van xả đóng lại, ngăn không cho hơi thoát ra ngoài.

Bước 3: Giữ hơi trong hệ thống

Khi van xả đóng, hơi nước được giữ lại trong hệ thống để phục vụ quá trình gia nhiệt. Trong thời gian này, hơi bên trong gầu dần ngưng tụ thành nước do mất nhiệt.

Bước 4: Xả nước ngưng

Khi hơi trong gầu ngưng tụ, lực nâng giảm dần làm gầu đảo chìm xuống. Van xả theo đó mở ra, nước ngưng được xả khỏi bẫy. Sau khi nước ngưng thoát hết, chu trình lại lặp lại từ đầu.

Đặc điểm nổi bật của nguyên lý hoạt động

• Hoạt động hoàn toàn bằng cơ học, không phụ thuộc nhiệt độ hay nguồn điện
• Đóng mở van theo chu kỳ, rõ ràng và ổn định
• Phù hợp với hệ thống hơi có áp suất và nhiệt độ cao

Chính nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, bẫy hơi gầu đảo được đánh giá là một trong những loại bẫy hơi bền bỉ và đáng tin cậy trong các hệ thống hơi công nghiệp.

Phân loại bẫy hơi gầu đảo

Để đáp ứng các yêu cầu vận hành khác nhau của hệ thống hơi nước công nghiệp, bẫy hơi gầu đảo được thiết kế và sản xuất với nhiều chủng loại đa dạng. Việc phân loại bẫy hơi gầu đảo theo những tiêu chí cụ thể sẽ giúp người sử dụng lựa chọn đúng thiết bị, đảm bảo hiệu quả xả nước ngưng, độ an toàn và tuổi thọ lâu dài cho hệ thống.

+ Phân loại theo kiểu kết nối

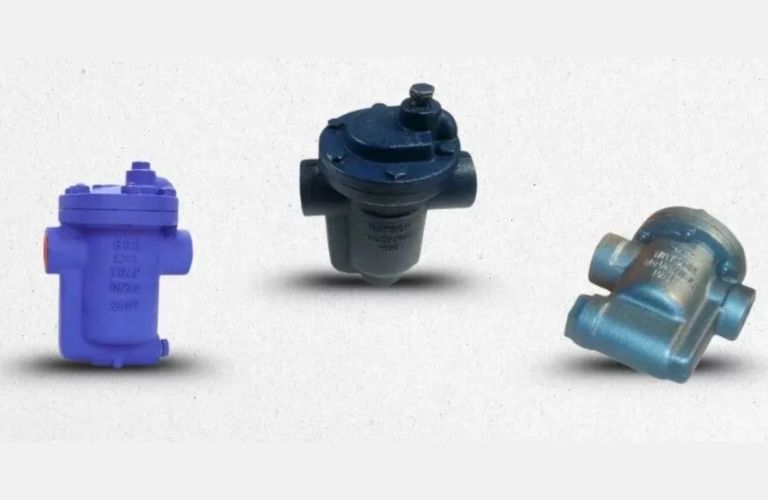

• Bẫy hơi gầu đảo nối ren: Bẫy hơi gầu đảo nối ren sử dụng kết nối ren trong hoặc ren ngoài, thường áp dụng cho các hệ thống hơi có đường kính ống nhỏ và trung bình. Ưu điểm của loại này là kết cấu gọn nhẹ, dễ lắp đặt, tháo rời và thuận tiện cho việc bảo trì hoặc thay thế, phù hợp với các hệ thống quy mô vừa và nhỏ.
• Bẫy hơi gầu đảo mặt bích: Bẫy hơi gầu đảo mặt bích được kết nối với đường ống thông qua bulông và gioăng làm kín, mang lại độ kín cao và khả năng chịu áp suất tốt. Loại này thường được sử dụng trong các hệ thống hơi công nghiệp lớn, đường ống hơi chính hoặc môi trường làm việc có áp suất và nhiệt độ cao, yêu cầu độ ổn định lâu dài.

+ Phân loại theo vật liệu chế tạo

• Bẫy hơi gầu đảo thân gang: Đây là dòng sản phẩm phổ biến, có giá thành hợp lý và đáp ứng tốt các điều kiện vận hành tiêu chuẩn. Bẫy hơi gầu đảo thân gang phù hợp với các hệ thống hơi áp suất trung bình, không yêu cầu khả năng chống ăn mòn cao.
• Bẫy hơi gầu đảo thân thép hoặc inox: Loại này được sử dụng trong những môi trường làm việc khắc nghiệt hơn, nơi có nhiệt độ, áp suất cao hoặc tính ăn mòn mạnh. Nhờ khả năng chịu lực và chống oxy hóa tốt, bẫy hơi gầu đảo thân thép hoặc inox thường được ứng dụng trong ngành hóa chất, thực phẩm, dược phẩm và năng lượng.

+ Phân loại theo dải áp suất làm việc

• Bẫy hơi gầu đảo áp suất thấp đến trung bình: Dòng bẫy này được thiết kế cho các hệ thống hơi thông thường, giúp xả nước ngưng ổn định, tiết kiệm chi phí đầu tư và dễ dàng thay thế khi cần thiết.
• Bẫy hơi gầu đảo áp suất cao: Bẫy hơi gầu đảo áp suất cao được chế tạo với kết cấu gia cường, đáp ứng yêu cầu làm việc trong các hệ thống hơi có áp suất lớn. Loại này đảm bảo độ an toàn, độ bền và khả năng vận hành ổn định trong điều kiện công nghiệp nặng.

Ưu điểm và nhược điểm của bẫy hơi gầu đảo

Để lựa chọn đúng loại bẫy hơi cho hệ thống hơi nước, việc đánh giá đầy đủ cả ưu điểm và nhược điểm là yếu tố rất quan trọng. Bẫy hơi gầu đảo là một trong những loại bẫy hơi cơ học được sử dụng phổ biến trong công nghiệp nhờ độ bền và khả năng làm việc ổn định. Tuy nhiên, bên cạnh những lợi thế nổi bật, thiết bị này cũng tồn tại một số hạn chế nhất định cần được cân nhắc kỹ lưỡng trước khi đưa vào sử dụng.

+ Ưu điểm

• Độ bền cơ học cao, tuổi thọ lâu dài: Thiết bị có cấu tạo đơn giản, các chi tiết được gia công chắc chắn, giúp thiết bị hoạt động bền bỉ trong thời gian dài, đặc biệt phù hợp với các hệ thống hơi vận hành liên tục.
• Khả năng chịu áp suất và nhiệt độ cao: Nhờ sử dụng vật liệu như gang cầu, thép hoặc inox, bẫy hơi gầu đảo có thể làm việc ổn định trong môi trường áp suất và nhiệt độ cao mà không bị biến dạng hay suy giảm hiệu suất.
• Giữ hơi hiệu quả, giảm thất thoát năng lượng: Cơ chế đóng kín của van xả khi có hơi giúp hạn chế tối đa hiện tượng rò rỉ hơi, từ đó góp phần tiết kiệm năng lượng và giảm chi phí vận hành cho hệ thống.
• Hoạt động ổn định khi tải lớn và tải thay đổi: Bẫy hơi gầu đảo đặc biệt hiệu quả trong các hệ thống có lưu lượng nước ngưng lớn hoặc tải dao động, đảm bảo xả nước ngưng kịp thời mà không làm ảnh hưởng đến quá trình gia nhiệt.
• Khả năng chống chịu va đập thủy lực tốt: Thiết kế chắc chắn giúp sản phẩm ít bị ảnh hưởng bởi búa nước và rung động trong đường ống, nâng cao độ an toàn cho hệ thống hơi.

+ Nhược điểm

• Khả năng xả khí không ngưng còn hạn chế: Do lỗ thông khí có kích thước nhỏ, bẫy hơi gầu đảo không xả khí lạnh nhanh trong giai đoạn khởi động, có thể làm chậm quá trình đưa hệ thống vào trạng thái làm việc ổn định.
• Hiệu suất làm việc giảm khi tải nhỏ: Trong trường hợp lượng nước ngưng ít, chu kỳ đóng – mở van diễn ra chậm, khiến khả năng xả nước ngưng không đạt hiệu quả tối ưu.
• Kích thước và trọng lượng tương đối lớn: So với một số loại bẫy hơi khác, bẫy hơi gầu đảo thường có kết cấu cồng kềnh hơn, gây khó khăn khi lắp đặt tại những vị trí có không gian hạn chế.
• Yêu cầu phải có nước mồi khi khởi động: Nếu bẫy bị mất nước ban đầu, gầu đảo có thể không tạo được chuyển động nổi – chìm đúng cách, làm ảnh hưởng đến khả năng vận hành và cần được kiểm tra, mồi nước trước khi sử dụng.

Đánh giá tổng quan

Nhìn chung, bẫy hơi gầu đảo là giải pháp phù hợp cho các hệ thống hơi công nghiệp yêu cầu độ bền cao, khả năng chịu tải lớn và vận hành ổn định lâu dài. Tuy nhiên, để phát huy tối đa hiệu quả, người sử dụng cần cân nhắc kỹ đặc điểm hệ thống, điều kiện vận hành và mục đích sử dụng nhằm lựa chọn loại bẫy hơi phù hợp nhất.

Ứng dụng của bẫy hơi gầu đảo trong thực tế

Nhờ cấu tạo bền bỉ và nguyên lý hoạt động cơ học ổn định, bẫy hơi gầu đảo được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, đặc biệt là các hệ thống hơi yêu cầu làm việc liên tục, áp suất và nhiệt độ cao.

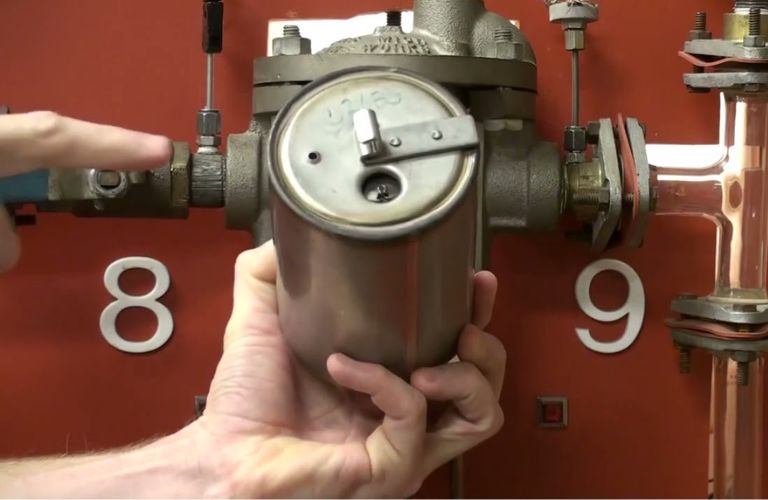

1. Đường ống hơi chính và hệ thống phân phối hơi

Bẫy hơi gầu đảo thường được lắp đặt trên các đường ống hơi chính nhằm xả nước ngưng phát sinh trong quá trình truyền dẫn hơi. Việc loại bỏ nước ngưng kịp thời giúp:

• Ngăn ngừa hiện tượng búa nước
• Bảo vệ đường ống và thiết bị
• Duy trì chất lượng hơi khô cho toàn hệ thống

2. Thiết bị trao đổi nhiệt

Trong các thiết bị như bộ gia nhiệt, nồi hấp, bộ trao đổi nhiệt dạng ống chùm, bẫy hơi gầu đảo giúp xả nước ngưng liên tục mà vẫn giữ được hơi bên trong thiết bị. Điều này đảm bảo:

• Hiệu suất truyền nhiệt ổn định
• Giảm tiêu hao năng lượng
• Tăng tuổi thọ thiết bị

3. Nhà máy dệt, nhuộm và may mặc

Ngành dệt may sử dụng hơi nước cho các công đoạn sấy, ép và nhuộm vải. Bẫy hơi gầu đảo được ưa chuộng nhờ khả năng:

• Chịu tải lớn
• Hoạt động bền bỉ trong môi trường ẩm, nhiệt độ cao
• Hạn chế thất thoát hơi trong quá trình sản xuất liên tục

4. Ngành thực phẩm và đồ uống

Trong các nhà máy chế biến thực phẩm, bia, sữa hoặc nước giải khát, hơi nước được dùng để tiệt trùng, gia nhiệt và nấu. Bẫy hơi gầu đảo giúp xả nước ngưng hiệu quả, góp phần:

• Duy trì nhiệt độ ổn định
• Đảm bảo chất lượng sản phẩm
• Giảm nguy cơ nhiễm ẩm không mong muốn

5. Ngành hóa chất và năng lượng

Với khả năng chịu áp suất cao và làm việc ổn định trong môi trường khắc nghiệt, bẫy hơi gầu đảo được ứng dụng trong:

• Nhà máy hóa chất
• Nhà máy nhiệt điện
• Hệ thống lò hơi công nghiệp

Thiết bị giúp hệ thống vận hành an toàn, giảm sự cố và nâng cao hiệu quả khai thác hơi nước.

Lưu ý khi lựa chọn và sử dụng bẫy hơi gầu đảo

Để bẫy hơi gầu đảo phát huy tối đa hiệu quả xả nước ngưng, giữ hơi và vận hành ổn định lâu dài, người sử dụng cần chú ý đến một số điểm quan trọng trong quá trình lựa chọn, lắp đặt và sử dụng thiết bị.

• Xác định đúng áp suất và lưu lượng làm việc

Trước khi lựa chọn sản phẩm, cần tính toán chính xác áp suất làm việc và lưu lượng nước ngưng phát sinh trong hệ thống. Việc chọn bẫy có thông số phù hợp giúp thiết bị hoạt động đúng nguyên lý, xả nước ngưng kịp thời, tránh tình trạng quá tải, đóng mở không ổn định hoặc gây thất thoát hơi.

• Lựa chọn vật liệu phù hợp với môi trường sử dụng

Bẫy hơi gầu đảo được chế tạo từ nhiều loại vật liệu như gang, thép carbon hoặc inox. Tùy vào môi trường làm việc, nhiệt độ, áp suất và mức độ ăn mòn, việc lựa chọn vật liệu phù hợp sẽ giúp tăng độ bền, hạn chế hư hỏng và đảm bảo an toàn trong quá trình vận hành.

• Lắp đặt đúng vị trí và đúng kỹ thuật

Để bẫy hơi gầu đảo hoạt động chính xác, cần lắp đặt thiết bị theo phương thẳng đứng và tại vị trí thấp nhất nơi nước ngưng dễ tập trung. Ngoài ra, việc lắp thêm van khóa và bộ lọc trước bẫy sẽ hỗ trợ quá trình bảo trì, đồng thời giảm nguy cơ cặn bẩn gây kẹt van hoặc ảnh hưởng đến cơ cấu bên trong.

• Đảm bảo có nước mồi khi khởi động

Do nguyên lý hoạt động dựa trên chuyển động nổi – chìm của gầu, bẫy hơi gầu đảo cần có nước mồi ban đầu để vận hành đúng cách. Khi hệ thống khởi động sau thời gian dài ngừng hoạt động, cần kiểm tra tình trạng bên trong bẫy nhằm đảm bảo không xảy ra hiện tượng mất nước làm thiết bị hoạt động sai lệch.

• Thực hiện kiểm tra và bảo trì định kỳ

Mặc dù có cấu tạo bền bỉ, bẫy hơi gầu đảo vẫn cần được kiểm tra và bảo trì định kỳ để đảm bảo hiệu suất làm việc ổn định. Việc làm sạch cặn bẩn, kiểm tra độ kín của van xả và theo dõi chu kỳ hoạt động sẽ giúp phát hiện sớm sự cố, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị.

Qua bài viết, có thể thấy bẫy hơi gầu đảo là thiết bị quan trọng trong hệ thống hơi nước công nghiệp nhờ cấu tạo bền bỉ, nguyên lý hoạt động ổn định và khả năng xả nước ngưng hiệu quả. Việc hiểu rõ đặc điểm, ứng dụng cũng như lưu ý khi lựa chọn và sử dụng sẽ giúp doanh nghiệp khai thác tối đa hiệu suất hệ thống, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
