Kính thủy lò hơi: Cấu tạo, phân loại và nguyên lý làm việc

Kính thủy lò hơi là thiết bị quan trọng giúp người vận hành quan sát và kiểm soát mực nước bên trong lò hơi một cách trực quan, chính xác. Việc theo dõi mực nước thường xuyên không chỉ góp phần duy trì hiệu suất hoạt động ổn định mà còn giúp hạn chế các sự cố nguy hiểm trong quá trình vận hành.

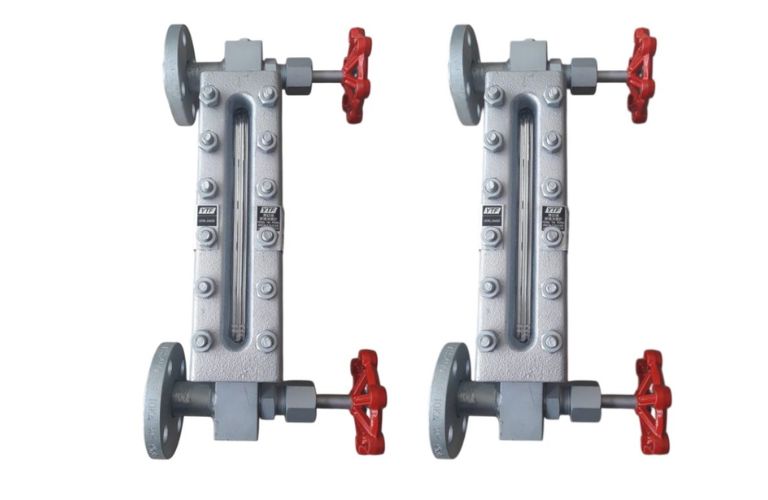

Kính thủy lò hơi là gì?

Kính thủy lò hơi là thiết bị được lắp đặt trên thân lò hơi hoặc nồi hơi, có chức năng hiển thị trực tiếp mực nước bên trong buồng chứa. Thông qua kính quan sát, người vận hành có thể dễ dàng theo dõi lượng nước hiện có trong lò để kịp thời điều chỉnh, đảm bảo hệ thống hoạt động ổn định và an toàn.

Thiết bị này hoạt động dựa trên nguyên lý cân bằng áp suất giữa bên trong lò hơi và khoang chứa của kính thủy, giúp mực nước hiển thị trên kính phản ánh chính xác mực nước thực tế trong lò. Tùy theo điều kiện vận hành, áp suất và nhiệt độ làm việc, kính thủy lò hơi có thể được thiết kế dưới nhiều dạng khác nhau như kính thủy ống thủy tinh, kính thủy phản xạ, kính thủy xuyên sáng hoặc kính thủy từ tính.

Trong các hệ thống lò hơi công nghiệp, kính thủy được xem là một bộ phận không thể thiếu, góp phần kiểm soát mực nước hiệu quả, ngăn ngừa tình trạng cạn nước, quá đầy nước và giảm thiểu nguy cơ xảy ra các sự cố ảnh hưởng đến tuổi thọ thiết bị cũng như an toàn sản xuất.

Cấu tạo của kính thủy lò hơi

Để đảm bảo khả năng giám sát mực nước chính xác trong điều kiện nhiệt độ và áp suất cao, kính thủy lò hơi được thiết kế với nhiều bộ phận chuyên dụng có khả năng chịu nhiệt, chịu áp lực và chống ăn mòn hiệu quả. Mỗi chi tiết đều đảm nhận một chức năng riêng, góp phần giúp thiết bị vận hành ổn định và an toàn trong hệ thống lò hơi công nghiệp.

• Kính quan sát (Gauge Glass)

Kính quan sát là bộ phận trực tiếp hiển thị mực nước bên trong lò hơi. Thành phần này thường được sản xuất từ kính borosilicate hoặc kính chịu nhiệt chuyên dụng, có khả năng chịu được nhiệt độ cao, áp suất lớn và sự thay đổi nhiệt đột ngột trong quá trình vận hành.

Tùy theo thiết kế của hệ thống, kính quan sát có thể được chế tạo dưới dạng ống thủy tinh, kính phản xạ hoặc kính xuyên sáng. Chất lượng của bộ phận này ảnh hưởng trực tiếp đến độ chính xác khi theo dõi mực nước và mức độ an toàn của toàn bộ hệ thống.

• Thân kính thủy

Thân kính thủy là bộ phận liên kết giữa kính quan sát với hệ thống lò hơi. Chi tiết này thường được chế tạo từ thép carbon, thép không gỉ hoặc hợp kim có độ bền cao nhằm đảm bảo khả năng chịu áp lực làm việc liên tục trong môi trường nhiệt độ khắc nghiệt.

Ngoài chức năng bảo vệ kính quan sát khỏi các tác động cơ học bên ngoài, thân kính còn giúp cố định các phụ kiện và tạo thành một cụm thiết bị kín, hạn chế nguy cơ rò rỉ hơi hoặc nước.

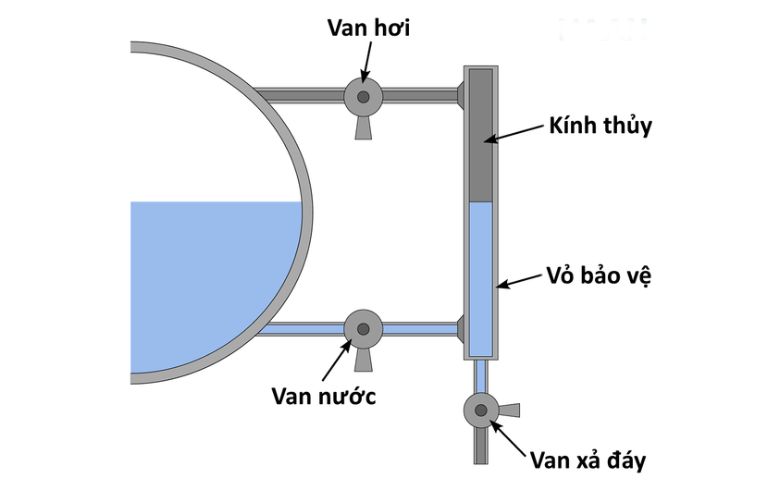

• Hệ thống van khóa

Một bộ kính thủy lò hơi tiêu chuẩn thường được trang bị van khóa trên và van khóa dưới để kết nối với khoang hơi và khoang nước của lò hơi.

• • Van trên dẫn hơi từ lò vào kính thủy.
  • Van dưới dẫn nước từ lò vào kính thủy.
  • Cho phép cô lập thiết bị khi cần kiểm tra, bảo dưỡng hoặc thay thế linh kiện.

Nhờ hệ thống van khóa, việc vận hành và bảo trì kính thủy trở nên thuận tiện hơn mà không ảnh hưởng đến hoạt động của toàn bộ lò hơi.

• Van xả cặn

Van xả cặn được lắp đặt ở phần dưới của kính thủy nhằm loại bỏ cặn bẩn, tạp chất hoặc bùn tích tụ trong quá trình sử dụng. Đây là bộ phận quan trọng giúp duy trì độ chính xác của mức nước hiển thị và hạn chế hiện tượng tắc nghẽn đường dẫn. Xả cặn định kỳ còn góp phần kéo dài tuổi thọ kính thủy và giảm thiểu rủi ro hư hỏng thiết bị.

• Gioăng làm kín

Gioăng làm kín được bố trí tại các vị trí tiếp xúc giữa kính quan sát, thân kính và các mặt bích kết nối. Bộ phận này thường được sản xuất từ graphite, PTFE hoặc các vật liệu chịu nhiệt chuyên dụng nhằm đảm bảo độ kín tuyệt đối trong điều kiện áp suất cao.

Một hệ thống gioăng chất lượng sẽ giúp ngăn chặn hiện tượng rò rỉ hơi nóng, nước nóng và duy trì hiệu suất vận hành ổn định cho toàn bộ thiết bị.

• Bu lông và phụ kiện liên kết

Bu lông, đai ốc và các phụ kiện liên kết có nhiệm vụ cố định các bộ phận thành một cụm hoàn chỉnh, đảm bảo khả năng chịu rung động và áp lực trong quá trình vận hành. Mặc dù là những chi tiết nhỏ nhưng chúng đóng vai trò quan trọng trong việc duy trì độ an toàn và độ bền của kính thủy lò hơi.

Nhìn chung, một bộ kính thủy lò hơi hoàn chỉnh bao gồm kính quan sát, thân kính, hệ thống van khóa, van xả cặn, gioăng làm kín và các phụ kiện liên kết. Sự kết hợp đồng bộ của các bộ phận này giúp thiết bị hoạt động chính xác, ổn định và đáp ứng yêu cầu giám sát mực nước trong các hệ thống lò hơi công nghiệp hiện đại.

Nguyên lý làm việc của kính thủy lò hơi

Kính thủy lò hơi hoạt động dựa trên nguyên lý bình thông nhau và cân bằng áp suất giữa khoang chứa của kính thủy với bên trong lò hơi. Nhờ nguyên lý này, mực nước hiển thị trên kính luôn phản ánh chính xác mức nước thực tế đang tồn tại trong lò, giúp người vận hành dễ dàng quan sát và kiểm soát quá trình vận hành.

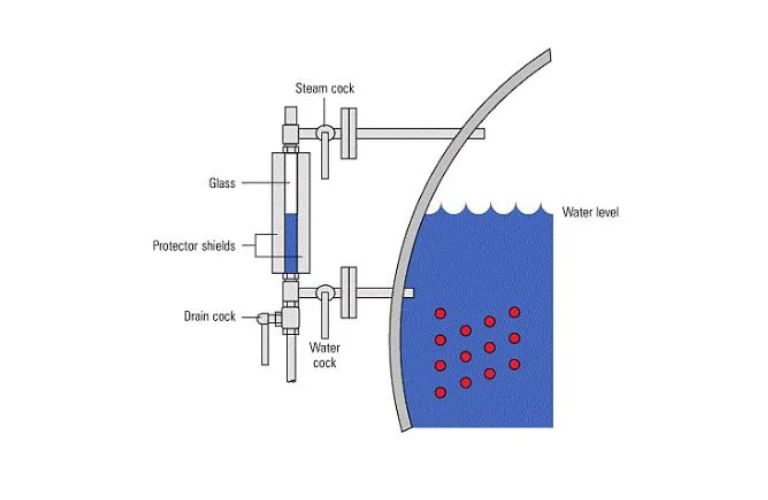

Nguyên lý cân bằng mực nước

Khi kính thủy được kết nối với lò hơi thông qua hệ thống van trên và van dưới, khoang nước bên trong kính sẽ thông với khoang nước của lò hơi. Đồng thời, phần phía trên kính thủy cũng được kết nối với khoang hơi của lò.

Do áp suất trong kính thủy và áp suất trong lò hơi luôn được duy trì ở trạng thái cân bằng nên mực nước trong kính sẽ tự động dâng lên hoặc hạ xuống tương ứng với mực nước thực tế bên trong lò. Điều này giúp người vận hành có thể theo dõi mức nước một cách trực quan mà không cần sử dụng các thiết bị đo lường phức tạp.

Quá trình hiển thị mực nước

Trong quá trình vận hành, nước trong lò hơi liên tục được gia nhiệt để tạo ra hơi phục vụ sản xuất hoặc các nhu cầu công nghiệp khác. Khi lượng nước trong lò thay đổi, mực nước bên trong kính thủy cũng thay đổi theo.

• Khi cấp thêm nước vào lò hơi, mực nước trong kính thủy sẽ tăng lên.
• Khi nước trong lò được tiêu thụ hoặc chuyển hóa thành hơi, mực nước trong kính thủy sẽ giảm xuống.
• Người vận hành có thể quan sát trực tiếp sự thay đổi này để điều chỉnh hệ thống cấp nước kịp thời.

Nhờ khả năng hiển thị liên tục, kính thủy giúp hạn chế nguy cơ cạn nước hoặc nước dâng quá cao, những sự cố có thể ảnh hưởng nghiêm trọng đến hiệu suất và độ an toàn của lò hơi.

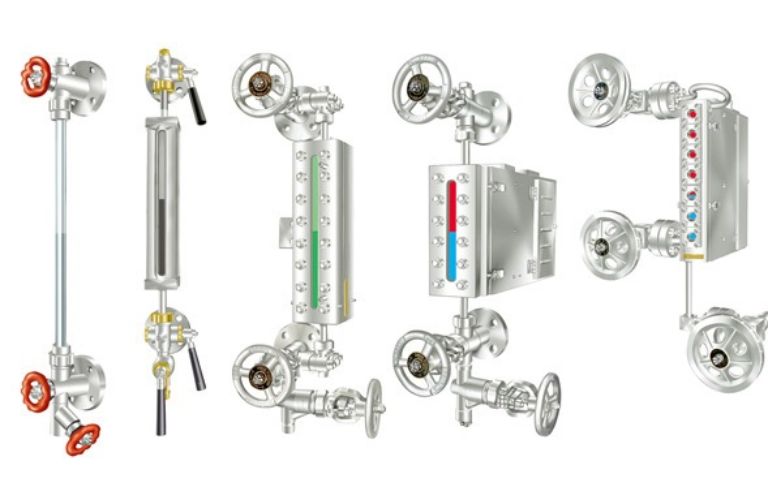

Vai trò của van xả cặn trong quá trình vận hành

Bên cạnh chức năng quan sát mực nước, kính thủy lò hơi còn được trang bị van xả cặn ở phía dưới. Bộ phận này cho phép người vận hành định kỳ xả bỏ cặn bẩn, bùn hoặc tạp chất tích tụ bên trong đường dẫn.

Việc xả cặn thường xuyên giúp:

• Đảm bảo đường nước và đường hơi luôn thông suốt.
• Duy trì độ chính xác của mức nước hiển thị.
• Hạn chế tình trạng tắc nghẽn gây sai lệch kết quả quan sát.
• Nâng cao tuổi thọ của kính thủy và các thiết bị liên quan.
• Tầm quan trọng của việc theo dõi mực nước

Trong hệ thống lò hơi, việc duy trì mực nước ở ngưỡng an toàn là yêu cầu bắt buộc. Nếu mực nước xuống quá thấp, các bề mặt truyền nhiệt có thể bị quá nhiệt, dẫn đến biến dạng hoặc hư hỏng thiết bị. Ngược lại, nếu mực nước quá cao, hơi nước sinh ra có thể bị lẫn nước, làm giảm chất lượng hơi và ảnh hưởng đến hiệu suất vận hành.

Chính vì vậy, kính thủy lò hơi được xem là thiết bị giám sát không thể thiếu, giúp người vận hành kiểm soát mực nước liên tục, đảm bảo hệ thống hoạt động ổn định, an toàn và hiệu quả.

Các loại kính thủy lò hơi phổ biến hiện nay

Trên thị trường hiện nay, kính thủy lò hơi được sản xuất với nhiều kiểu dáng và cấu tạo khác nhau nhằm đáp ứng yêu cầu vận hành của từng hệ thống lò hơi. Việc lựa chọn đúng loại kính thủy không chỉ giúp quan sát mực nước hiệu quả mà còn đảm bảo độ bền, độ an toàn và tuổi thọ của thiết bị trong quá trình sử dụng.

Kính thủy ống thủy tinh

Kính thủy ống thủy tinh là dòng sản phẩm truyền thống được sử dụng phổ biến trong các hệ thống lò hơi áp suất thấp và trung bình. Thiết bị sử dụng một ống thủy tinh chịu nhiệt được lắp trực tiếp giữa khoang hơi và khoang nước của lò hơi, cho phép người vận hành quan sát mực nước một cách trực quan.

Ưu điểm của loại kính này là cấu tạo đơn giản, chi phí đầu tư thấp và dễ thay thế khi cần bảo trì. Tuy nhiên, khả năng chịu áp suất và va đập cơ học không cao nên thường được ứng dụng trong các hệ thống có điều kiện vận hành không quá khắc nghiệt.

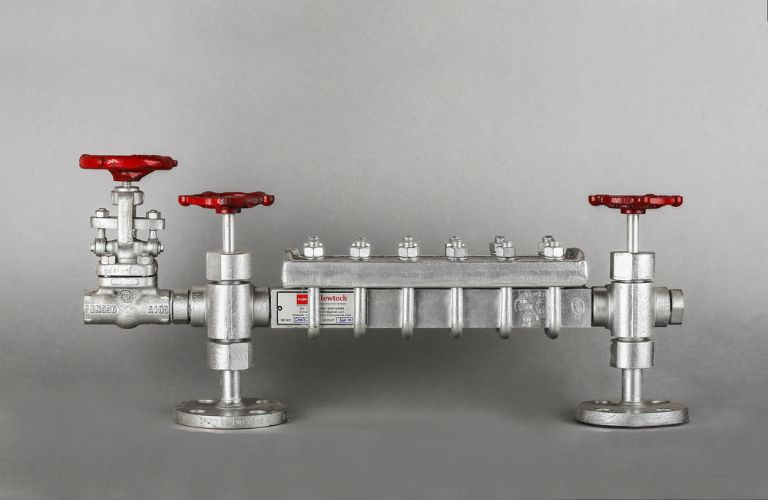

Kính thủy phản xạ (Reflex Gauge Glass)

Kính thủy phản xạ là loại kính thủy được thiết kế với các rãnh phản quang đặc biệt trên bề mặt kính. Khi ánh sáng chiếu vào, phần chứa hơi và phần chứa nước sẽ tạo ra độ tương phản rõ rệt, giúp người vận hành dễ dàng nhận biết mực nước từ khoảng cách xa.

Loại kính này có khả năng quan sát tốt, độ bền cao và phù hợp với nhiều hệ thống lò hơi công nghiệp. Nhờ khả năng hiển thị rõ ràng mà không cần nguồn sáng hỗ trợ, kính thủy phản xạ hiện là một trong những lựa chọn phổ biến nhất trong ngành lò hơi.

Kính thủy xuyên sáng (Transparent Gauge Glass)

Kính thủy xuyên sáng sử dụng hai tấm kính chịu nhiệt được lắp song song và kết hợp với hệ thống chiếu sáng phía sau để hiển thị mực nước. Thiết kế này cho phép quan sát rõ ràng ngay cả trong môi trường có áp suất và nhiệt độ cao.

So với kính phản xạ, kính thủy xuyên sáng thường được sử dụng trong các hệ thống yêu cầu độ chính xác quan sát cao hoặc khi cần theo dõi chất lỏng có màu sắc đặc biệt. Mặc dù chi phí đầu tư lớn hơn nhưng khả năng hiển thị và độ ổn định rất đáng tin cậy.

Kính thủy từ tính

Kính thủy từ tính là giải pháp hiện đại được ứng dụng rộng rãi trong các hệ thống lò hơi công suất lớn hoặc môi trường làm việc có áp suất cao. Thiết bị hoạt động dựa trên nguyên lý từ trường thông qua phao từ bên trong buồng đo, giúp hiển thị mực nước mà không cần tiếp xúc trực tiếp với môi chất.

Ưu điểm nổi bật của kính thủy từ tính là khả năng chịu áp suất và nhiệt độ rất cao, hạn chế rò rỉ, tăng độ an toàn cho người vận hành. Ngoài ra, thiết bị còn có thể tích hợp cảm biến báo mức hoặc truyền tín hiệu về hệ thống điều khiển trung tâm.

Kính thủy mica chịu nhiệt

Trong một số hệ thống công nghiệp đặc thù, kính thủy mica chịu nhiệt được sử dụng như một giải pháp thay thế cho kính thủy tinh truyền thống. Vật liệu mica có khả năng chịu nhiệt tốt, chống nứt vỡ và dễ gia công theo nhiều kích thước khác nhau.

Loại kính này thường được lắp đặt trên các đồng hồ quan sát hoặc thiết bị đo mức làm việc ở nhiệt độ cao, giúp tăng độ bền và giảm chi phí bảo trì.

Bảng so sánh các loại kính thủy lò hơi phổ biến

Những sự cố thường gặp ở kính thủy lò hơi

Trong quá trình vận hành, kính thủy lò hơi có thể gặp một số sự cố làm ảnh hưởng đến khả năng quan sát mực nước và độ an toàn của hệ thống. Dưới đây là những lỗi phổ biến nhất:

1. Kính thủy bị mờ hoặc bám cặn: Cặn bẩn và khoáng chất trong nước có thể bám trên bề mặt kính sau thời gian dài sử dụng, khiến việc quan sát mực nước trở nên khó khăn. Vệ sinh và xả cặn định kỳ là giải pháp cần thiết để duy trì độ trong suốt của kính.
2. Kính thủy bị nứt, vỡ: Sốc nhiệt, áp suất vượt mức cho phép hoặc va đập từ bên ngoài có thể khiến kính bị nứt hoặc vỡ. Khi phát hiện dấu hiệu hư hỏng, cần thay thế ngay để đảm bảo an toàn vận hành.
3. Rò rỉ tại các vị trí kết nối: Gioăng làm kín bị lão hóa hoặc các mối nối bị lỏng có thể gây rò rỉ nước và hơi. Việc kiểm tra, siết chặt hoặc thay thế gioăng định kỳ sẽ giúp hạn chế tình trạng này.
4. Tắc nghẽn đường dẫn hơi hoặc nước: Cặn bẩn tích tụ trong đường ống hoặc van khóa có thể làm sai lệch mức nước hiển thị trên kính thủy. Do đó, cần thường xuyên kiểm tra và xả cặn để đảm bảo đường dẫn luôn thông suốt.
5. Hiển thị mực nước không chính xác: Đây là sự cố có thể xuất phát từ nhiều nguyên nhân như tắc nghẽn, van hư hỏng hoặc kính bị bám cặn. Việc bảo trì định kỳ sẽ giúp phát hiện và khắc phục sớm các vấn đề này.

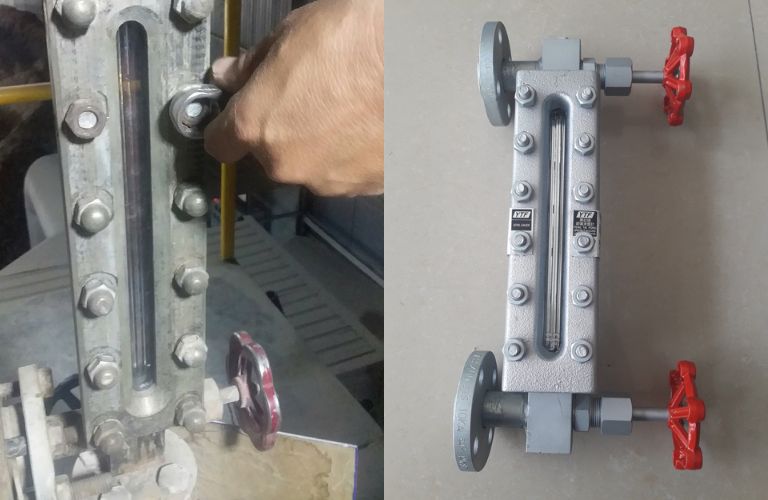

Để hạn chế sự cố, doanh nghiệp nên vệ sinh kính thủy thường xuyên, kiểm tra hệ thống van, xả cặn định kỳ và thay thế linh kiện khi cần thiết nhằm đảm bảo thiết bị hoạt động ổn định và an toàn.

Tiêu chí lựa chọn kính thủy lò hơi phù hợp

Việc lựa chọn kính thủy lò hơi phù hợp không chỉ giúp quan sát mực nước chính xác mà còn góp phần đảm bảo an toàn và nâng cao tuổi thọ của hệ thống lò hơi. Dưới đây là một số tiêu chí quan trọng cần cân nhắc:

• Lựa chọn theo áp suất và nhiệt độ làm việc

Mỗi loại kính thủy đều có giới hạn chịu áp suất và nhiệt độ khác nhau. Vì vậy, cần xác định thông số vận hành của lò hơi để lựa chọn sản phẩm có khả năng đáp ứng tốt, tránh tình trạng nứt vỡ hoặc giảm tuổi thọ trong quá trình sử dụng.

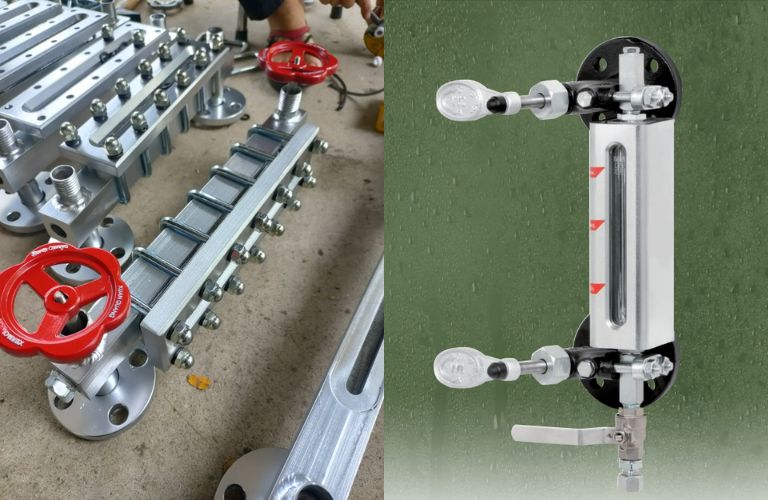

• Chọn loại kính thủy phù hợp với nhu cầu sử dụng

Tùy thuộc vào quy mô và điều kiện vận hành, người dùng có thể lựa chọn kính thủy ống thủy tinh, kính thủy phản xạ, kính thủy xuyên sáng hoặc kính thủy từ tính. Mỗi loại đều có những ưu điểm riêng về khả năng quan sát, độ bền và mức độ an toàn.

• Quan tâm đến chất lượng vật liệu

Kính thủy nên được sản xuất từ vật liệu chịu nhiệt, chịu áp lực cao và có khả năng chống ăn mòn tốt. Đồng thời, thân kính, gioăng làm kín và các phụ kiện đi kèm cũng cần đảm bảo chất lượng để thiết bị hoạt động ổn định trong thời gian dài.

• Kiểm tra kích thước và kiểu kết nối

Trước khi lựa chọn, cần đối chiếu kích thước kính, khoảng cách tâm kết nối, kiểu ren hoặc mặt bích với hệ thống hiện có để đảm bảo việc lắp đặt diễn ra thuận lợi và hạn chế phát sinh chi phí điều chỉnh.

• Ưu tiên sản phẩm từ đơn vị uy tín

Lựa chọn kính thủy lò hơi từ các nhà cung cấp uy tín sẽ giúp đảm bảo chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng và chế độ bảo hành đầy đủ. Đây cũng là yếu tố quan trọng giúp giảm thiểu rủi ro trong quá trình vận hành và bảo trì thiết bị.

Kính thủy lò hơi là thiết bị quan trọng giúp giám sát mực nước, góp phần đảm bảo hệ thống lò hơi vận hành an toàn và ổn định. Hiểu rõ cấu tạo, nguyên lý hoạt động cũng như lựa chọn đúng loại kính thủy phù hợp sẽ giúp nâng cao hiệu quả vận hành, giảm thiểu sự cố và kéo dài tuổi thọ thiết bị. Đừng quên kiểm tra, vệ sinh và bảo trì định kỳ để kính thủy luôn hoạt động chính xác trong mọi điều kiện làm việc.
