Trong các hệ thống sản xuất yêu cầu tiêu chuẩn vệ sinh cao như thực phẩm, dược phẩm hay công nghệ sinh học, van một chiều vi sinh đóng vai trò quan trọng trong việc kiểm soát dòng chảy và ngăn ngừa hiện tượng chảy ngược gây nhiễm chéo. Với thiết kế chuyên biệt và vật liệu đạt chuẩn, loại van này không chỉ đảm bảo hiệu suất vận hành ổn định mà còn đáp ứng nghiêm ngặt các yêu cầu về an toàn và vệ sinh trong quy trình sản xuất hiện đại.

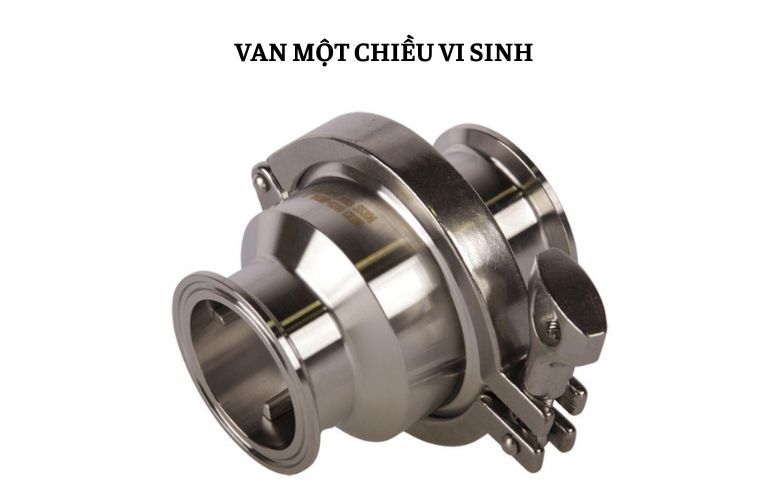

Van một chiều vi sinh là gì?

Van một chiều vi sinh là một loại van công nghiệp được thiết kế chuyên dụng cho các hệ thống yêu cầu tiêu chuẩn vệ sinh cao, có chức năng cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược nhằm bảo vệ hệ thống và tránh nhiễm chéo.

Loại van này thường được sử dụng trong các ngành như thực phẩm, đồ uống, dược phẩm và công nghệ sinh học, nơi mà yếu tố sạch và an toàn luôn được đặt lên hàng đầu. Khác với van thông thường, van một chiều vi sinh được chế tạo từ vật liệu inox cao cấp (như 304 hoặc 316L), bề mặt được đánh bóng mịn và thiết kế không góc chết, giúp dễ dàng vệ sinh và đáp ứng các tiêu chuẩn như GMP hoặc FDA.

Nhờ đó, thiết bị không chỉ đảm bảo kiểm soát dòng chảy hiệu quả mà còn duy trì độ tinh khiết của sản phẩm trong toàn bộ quá trình sản xuất.

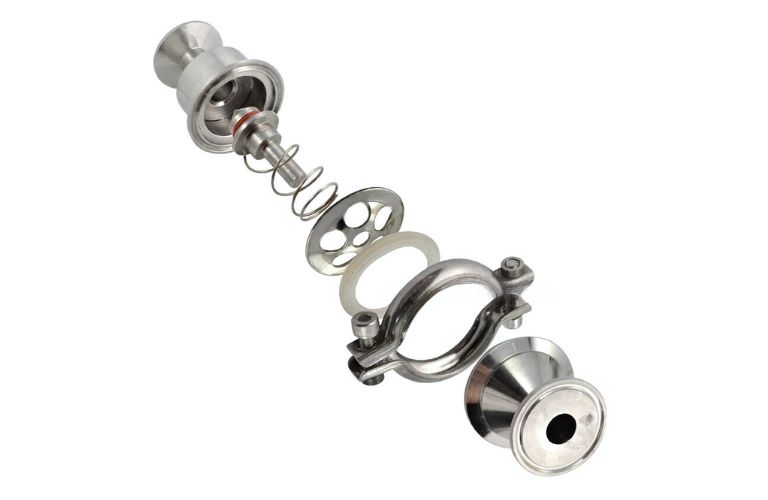

Cấu tạo của van một chiều vi sinh

Van một chiều vi sinh được thiết kế với cấu trúc đơn giản nhưng tối ưu cho môi trường yêu cầu độ sạch cao. Các bộ phận đều được gia công chính xác, hạn chế tối đa khe hở và góc chết để đảm bảo vệ sinh tuyệt đối.

1. Thân van (Body)

Thân van là bộ phận quan trọng nhất của van một chiều vi sinh, đóng vai trò như lớp vỏ bảo vệ và là nơi liên kết tất cả các chi tiết bên trong. Bộ phận này thường được chế tạo từ inox cao cấp như 304 hoặc 316L nhằm đảm bảo khả năng chống ăn mòn, chịu nhiệt tốt và phù hợp với môi trường yêu cầu vệ sinh nghiêm ngặt.

Bề mặt bên trong thân van được gia công và đánh bóng đạt độ nhẵn cao, giúp hạn chế tối đa việc bám dính cặn bẩn hoặc vi sinh vật. Đồng thời, thiết kế của thân van cũng được tối ưu để không tạo ra góc chết, từ đó hỗ trợ quá trình vệ sinh và tiệt trùng (CIP/SIP) diễn ra hiệu quả hơn.

2. Đĩa van / cánh van (Disc)

Đĩa van (hoặc cánh van) là bộ phận trực tiếp thực hiện chức năng đóng/mở trong van một chiều vi sinh, quyết định khả năng kiểm soát dòng chảy của hệ thống. Khi lưu chất di chuyển theo đúng chiều, áp lực dòng chảy sẽ đẩy đĩa van mở ra, cho phép dòng lưu chất đi qua. Ngược lại, khi xuất hiện dòng chảy ngược hoặc áp lực giảm, đĩa van sẽ tự động trở về vị trí đóng để ngăn chặn hiện tượng hồi lưu.

Tùy theo thiết kế, đĩa van có thể có dạng đĩa phẳng, cánh lật hoặc dạng bi, giúp phù hợp với từng ứng dụng cụ thể. Bộ phận này thường được chế tạo từ inox không gỉ và kết hợp với gioăng làm kín để đảm bảo độ kín tuyệt đối, đồng thời đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm, dược phẩm và sinh học.

3. Lò xo (Spring)

Lò xo là bộ phận hỗ trợ trong van một chiều vi sinh, thường được sử dụng trong các dòng van có cơ chế đóng mở bằng lực đàn hồi. Nhiệm vụ chính của lò xo là tạo lực đẩy giúp đĩa van nhanh chóng trở về vị trí đóng khi dòng chảy ngừng hoặc suy giảm áp suất, từ đó ngăn chặn hiệu quả hiện tượng chảy ngược.

Bộ phận này thường được chế tạo từ inox chống gỉ, có độ đàn hồi cao và khả năng làm việc ổn định trong môi trường áp suất, nhiệt độ khác nhau. Nhờ có lò xo, van hoạt động chính xác hơn, giảm độ trễ khi đóng và hạn chế rung lắc trong quá trình vận hành, đặc biệt phù hợp với các hệ thống yêu cầu kiểm soát dòng chảy nghiêm ngặt.

4. Gioăng làm kín (Seal/Gasket)

Gioăng làm kín là bộ phận quan trọng trong van một chiều vi sinh, có nhiệm vụ đảm bảo độ kín tuyệt đối giữa các bề mặt tiếp xúc, ngăn ngừa rò rỉ lưu chất và xâm nhập của vi khuẩn từ bên ngoài. Đây là yếu tố then chốt giúp hệ thống duy trì tiêu chuẩn vệ sinh cao trong quá trình vận hành.

Gioăng thường được chế tạo từ các vật liệu chuyên dụng như EPDM, PTFE hoặc Silicone, có khả năng chịu nhiệt, kháng hóa chất và an toàn với thực phẩm. Ngoài ra, thiết kế gioăng còn giúp giảm ma sát, tăng độ bền và đảm bảo khả năng làm kín ổn định ngay cả khi van hoạt động liên tục trong điều kiện khắc nghiệt.

5. Bộ phận kết nối

Bộ phận kết nối là thành phần giúp van một chiều vi sinh liên kết với hệ thống đường ống, đảm bảo độ kín, chắc chắn và thuận tiện trong quá trình lắp đặt cũng như bảo trì. Tùy theo yêu cầu sử dụng, van có thể được thiết kế với nhiều kiểu kết nối khác nhau như clamp (kẹp), hàn hoặc ren.

Trong đó, kết nối clamp là phổ biến nhất trong các hệ thống vi sinh nhờ khả năng tháo lắp nhanh, không cần dụng cụ phức tạp và dễ dàng vệ sinh. Các mối nối được gia công chính xác, kết hợp với gioăng làm kín giúp hạn chế tối đa rò rỉ và đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt. Ngoài ra, thiết kế kết nối cũng hướng đến việc loại bỏ khe hở và góc chết, góp phần nâng cao hiệu quả làm sạch trong các quy trình CIP/SIP.

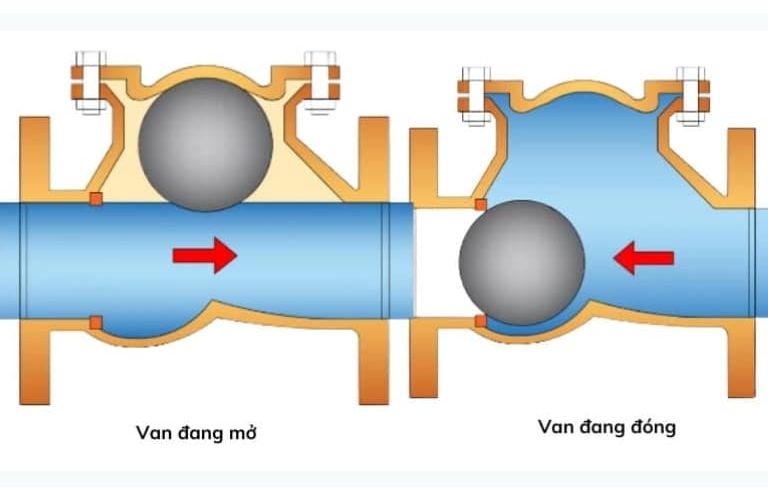

Nguyên lý hoạt động của van một chiều vi sinh

Nguyên lý hoạt động của van một chiều vi sinh dựa trên sự chênh lệch áp suất của dòng lưu chất, cho phép dòng chảy đi theo một hướng nhất định và tự động ngăn chặn hiện tượng chảy ngược. Cơ chế này hoàn toàn tự động, không cần sự can thiệp từ bên ngoài, giúp hệ thống vận hành ổn định và đảm bảo tiêu chuẩn vệ sinh.

1. Khi dòng chảy theo chiều thuận (Van mở)

Khi lưu chất di chuyển theo đúng chiều thiết kế, áp lực dòng chảy sẽ tác động lên đĩa van. Khi lực này đủ lớn để thắng lực đàn hồi của lò xo hoặc trọng lực, đĩa van sẽ mở ra, tạo khoảng trống cho lưu chất đi qua.

Ở trạng thái này, van hoạt động ổn định và mang lại các lợi ích sau:

• Dòng chảy được duy trì liên tục, không bị gián đoạn.
• Tổn thất áp suất được giảm thiểu.
• Hiệu suất vận hành của hệ thống được tối ưu.

2. Khi áp suất giảm hoặc dòng chảy dừng (Van bắt đầu đóng)

Khi áp suất dòng chảy giảm xuống, lực tác động lên đĩa van không còn đủ để giữ van ở trạng thái mở. Lúc này, lò xo hoặc trọng lực sẽ đưa đĩa van trở về vị trí ban đầu, khiến van dần đóng lại.

Quá trình này giúp ngăn ngừa các vấn đề phát sinh trong hệ thống như dòng chảy không ổn định và hiện tượng va đập thủy lực, từ đó góp phần bảo vệ đường ống và thiết bị liên quan.

3. Khi xuất hiện dòng chảy ngược (Van đóng hoàn toàn)

Trong trường hợp xuất hiện dòng chảy ngược, áp lực từ phía sau sẽ tác động trực tiếp lên đĩa van, ép chặt đĩa van vào bề mặt làm kín. Kết hợp với gioăng làm kín, van sẽ đóng kín hoàn toàn, không cho lưu chất quay trở lại hệ thống.

Cơ chế này đặc biệt quan trọng trong các hệ thống vi sinh vì:

• Ngăn chặn nhiễm chéo giữa các công đoạn sản xuất.
• Đảm bảo độ tinh khiết của sản phẩm.
• Bảo vệ thiết bị và duy trì sự ổn định của toàn hệ thống.

Đặc điểm nổi bật

Van một chiều vi sinh sở hữu nhiều ưu điểm nhờ nguyên lý hoạt động thông minh:

• Hoạt động hoàn toàn tự động, không cần điều khiển.
• Phản hồi nhanh với sự thay đổi áp suất.
• Độ kín cao, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt.
• Phù hợp với các hệ thống yêu cầu CIP/SIP.

Phân loại van một chiều vi sinh

Van một chiều vi sinh được phân loại dựa trên nhiều tiêu chí khác nhau như cấu tạo, kiểu kết nối và ứng dụng thực tế. Việc phân loại rõ ràng giúp người dùng dễ dàng lựa chọn loại van phù hợp với từng hệ thống cụ thể.

+ Phân loại theo cấu tạo

Dựa vào thiết kế bên trong, van một chiều vi sinh được chia thành các loại phổ biến sau:

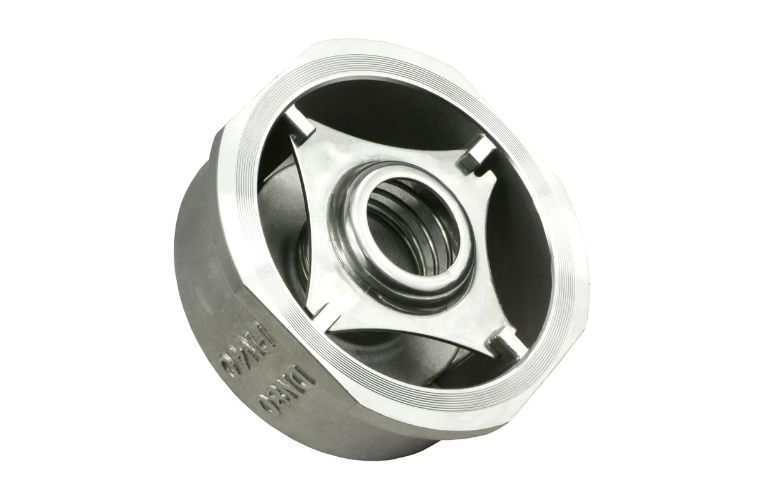

• Van một chiều dạng đĩa (Disc Check Valve): Có cấu tạo đơn giản, sử dụng đĩa van để đóng/mở. Loại này hoạt động ổn định, phù hợp với nhiều hệ thống tiêu chuẩn.
• Van một chiều dạng bi (Ball Check Valve): Sử dụng viên bi làm cơ cấu đóng/mở. Khi dòng chảy đi qua, bi được đẩy lên. Khi dòng chảy ngừng, bi rơi xuống và đóng kín. Van một chiều dạng bi phù hợp với môi trường có độ nhớt cao.
• Van một chiều cánh lật (Swing Check Valve): Đĩa van dạng cánh lật, mở ra khi có dòng chảy và tự đóng khi dòng chảy ngược. Thường dùng trong hệ thống có lưu lượng lớn.

+ Phân loại theo nguyên lý hoạt động

Dựa trên cơ chế đóng/mở, van có thể chia thành:

• Van một chiều lò xo: Sử dụng lực đàn hồi của lò xo để đóng van nhanh và chính xác.
• Van một chiều trọng lực: Hoạt động dựa vào trọng lượng của đĩa van, không sử dụng lò xo.

+ Phân loại theo ứng dụng

Tùy theo lĩnh vực sử dụng, van một chiều vi sinh được lựa chọn phù hợp với đặc thù môi trường:

• Ngành thực phẩm và đồ uống
• Ngành dược phẩm
• Ngành mỹ phẩm
• Hệ thống nước tinh khiết, RO

+ Phân loại theo kiểu kết nối

Tùy theo phương pháp lắp đặt, van một chiều vi sinh có các dạng kết nối sau:

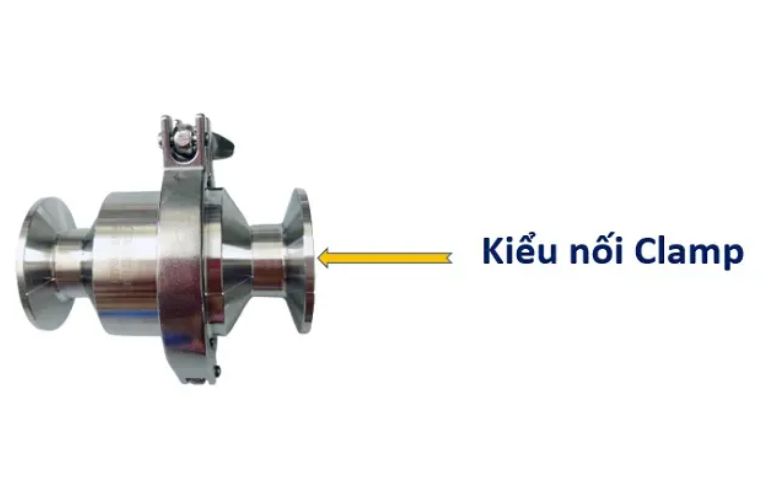

• Kết nối clamp (kẹp): Phổ biến nhất trong hệ vi sinh nhờ khả năng tháo lắp nhanh, dễ vệ sinh và bảo trì.
• Kết nối hàn (weld): Đảm bảo độ kín cao, phù hợp với hệ thống cố định, ít tháo rời.
• Kết nối ren (thread): Dễ lắp đặt nhưng ít được sử dụng trong môi trường yêu cầu vệ sinh cao.

Ưu điểm và nhược điểm của van một chiều vi sinh

Van một chiều vi sinh được đánh giá cao trong các hệ thống yêu cầu độ sạch và độ an toàn cao. Tuy nhiên, bên cạnh những ưu điểm nổi bật, thiết bị này cũng tồn tại một số hạn chế cần cân nhắc khi lựa chọn.

+ Ưu điểm

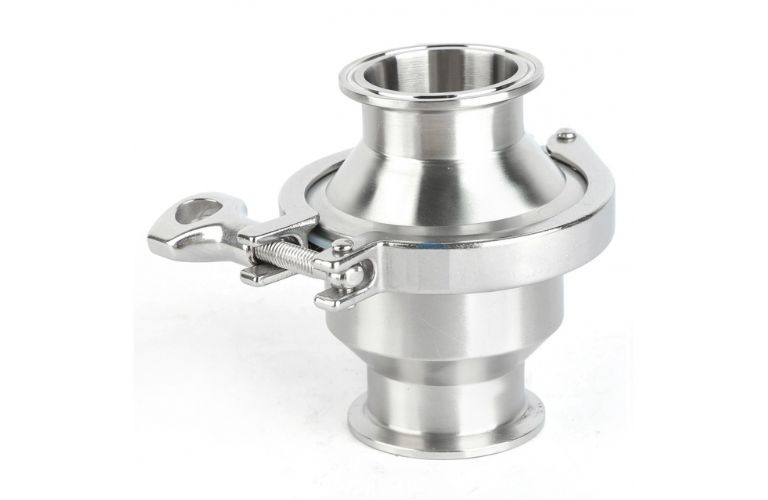

• Đảm bảo tiêu chuẩn vệ sinh cao: Đây là ưu điểm quan trọng nhất của van một chiều vi sinh. Toàn bộ bề mặt bên trong van được gia công và đánh bóng với độ nhẵn cao, giúp hạn chế tối đa sự bám dính của cặn bẩn, vi khuẩn và vi sinh vật. Đồng thời, thiết kế không góc chết giúp dòng chảy lưu thông liên tục, không tạo vùng tích tụ, từ đó đáp ứng tốt các tiêu chuẩn khắt khe trong ngành thực phẩm, dược phẩm và công nghệ sinh học.
• Khả năng chống ăn mòn và chịu nhiệt vượt trội: Van thường được chế tạo từ inox 304 hoặc 316L – những vật liệu có khả năng chống oxy hóa và ăn mòn rất tốt. Điều này giúp van hoạt động ổn định trong môi trường có hóa chất, nhiệt độ cao hoặc áp suất lớn mà không bị biến dạng hay suy giảm chất lượng theo thời gian.
• Cơ chế hoạt động tự động, độ tin cậy cao: Van vận hành hoàn toàn dựa trên áp lực dòng chảy mà không cần nguồn điện hay hệ thống điều khiển. Nhờ đó, giảm thiểu rủi ro hỏng hóc do lỗi kỹ thuật và đảm bảo hệ thống luôn hoạt động ổn định, đặc biệt trong các dây chuyền sản xuất liên tục.
• Độ kín cao, hạn chế rò rỉ tối đa: Hệ thống gioăng làm kín được thiết kế chuyên dụng, kết hợp với độ chính xác cao trong gia công giúp van đạt độ kín gần như tuyệt đối. Điều này không chỉ giúp bảo toàn lưu chất mà còn ngăn chặn nguy cơ nhiễm bẩn từ môi trường bên ngoài.
• Dễ dàng vệ sinh, phù hợp CIP/SIP: Nhờ thiết kế tối ưu cho môi trường vi sinh, van có thể tích hợp dễ dàng với các hệ thống vệ sinh tại chỗ (CIP) và tiệt trùng tại chỗ (SIP). Điều này giúp giảm thiểu thời gian dừng máy và nâng cao hiệu quả vận hành.
• Tuổi thọ cao, chi phí vận hành thấp về lâu dài: Mặc dù chi phí đầu tư ban đầu cao, nhưng nhờ độ bền tốt, ít hư hỏng và không cần bảo trì phức tạp, van giúp tiết kiệm đáng kể chi phí vận hành và thay thế trong dài hạn.

+ Nhược điểm

• Chi phí đầu tư ban đầu cao: Do sử dụng vật liệu inox chất lượng cao và phải đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, giá thành của van một chiều vi sinh thường cao hơn đáng kể so với các loại van thông thường. Điều này có thể là rào cản đối với các hệ thống quy mô nhỏ hoặc ngân sách hạn chế.
• Yêu cầu lắp đặt chính xác và đúng kỹ thuật: Van chỉ hoạt động hiệu quả khi được lắp đúng chiều dòng chảy và đúng tiêu chuẩn kỹ thuật. Nếu lắp sai hướng hoặc không đảm bảo điều kiện áp suất phù hợp, van có thể không đóng kín hoặc gây gián đoạn dòng chảy, ảnh hưởng đến toàn bộ hệ thống.
• Kém phù hợp với lưu chất chứa nhiều tạp chất lớn: Đối với các môi trường có nhiều cặn rắn, hạt lớn hoặc độ nhớt cao không phù hợp, đĩa van có thể bị kẹt hoặc mài mòn nhanh hơn. Điều này làm giảm hiệu suất hoạt động và tuổi thọ của thiết bị.
• Cần kiểm tra và bảo trì định kỳ: Dù có độ bền cao, nhưng các bộ phận như gioăng làm kín hoặc lò xo vẫn cần được kiểm tra định kỳ để đảm bảo độ kín và khả năng vận hành ổn định. Nếu không bảo trì đúng cách, hiệu suất của van có thể bị suy giảm theo thời gian.

Ứng dụng của van một chiều vi sinh

Van một chiều vi sinh được ứng dụng rộng rãi trong các hệ thống yêu cầu kiểm soát dòng chảy và đảm bảo tiêu chuẩn vệ sinh cao. Thiết bị này giúp ngăn dòng chảy ngược, bảo vệ chất lượng sản phẩm và duy trì sự ổn định của toàn bộ hệ thống.

• Ngành thực phẩm và đồ uống: Được sử dụng trong các dây chuyền sản xuất sữa, bia, nước giải khát… giúp đảm bảo vệ sinh, ngăn nhiễm chéo và duy trì dòng chảy ổn định.
• Ngành dược phẩm: Ứng dụng trong sản xuất thuốc và dung dịch y tế, giúp đảm bảo môi trường vô trùng và ngăn vi khuẩn xâm nhập ngược.
• Ngành mỹ phẩm: Giúp kiểm soát dòng nguyên liệu, giữ độ tinh khiết và ổn định chất lượng sản phẩm trong quá trình sản xuất.
• Hệ thống nước tinh khiết (RO): Ngăn nước chảy ngược, bảo vệ thiết bị lọc và đảm bảo chất lượng nước đầu ra.
• Công nghệ sinh học: Được sử dụng trong phòng thí nghiệm và sản xuất sinh học để kiểm soát dòng chảy và tránh nhiễm chéo.

Cách lựa chọn van một chiều vi sinh phù hợp

Việc lựa chọn van một chiều vi sinh phù hợp cần dựa trên nhiều yếu tố kỹ thuật nhằm đảm bảo hệ thống vận hành ổn định, an toàn và đáp ứng tiêu chuẩn vệ sinh. Dưới đây là các tiêu chí quan trọng cần xem xét:

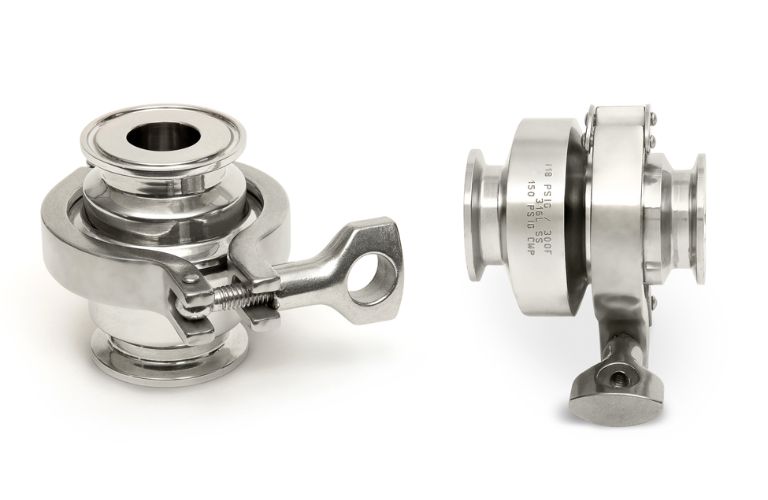

+ Vật liệu chế tạo

Vật liệu quyết định trực tiếp đến độ bền và khả năng chống ăn mòn của van.

• Inox 304: phù hợp với môi trường thông thường, chi phí tối ưu.
• Inox 316L: chống ăn mòn tốt hơn, thích hợp cho ngành dược phẩm, hóa chất và môi trường yêu cầu vệ sinh cao.

Nên lựa chọn vật liệu dựa trên tính chất môi trường làm việc để đảm bảo tuổi thọ và hiệu quả sử dụng.

+ Kích thước và kiểu kết nối

Van cần tương thích với hệ thống đường ống để đảm bảo lưu lượng ổn định. Đồng thời, cần đảm bảo phù hợp với các tiêu chuẩn như DIN, SMS hoặc 3A.

• Chọn đúng kích thước (DN) theo đường ống.
• Ưu tiên kết nối clamp để dễ tháo lắp và vệ sinh.
• Các kiểu khác gồm: hàn (độ kín cao), ren (ít dùng trong hệ vi sinh).

+ Áp suất và nhiệt độ làm việc

Mỗi loại van có giới hạn vận hành riêng. Vì vậy, cần xác định rõ:

• Áp suất tối đa của hệ thống
• Nhiệt độ của lưu chất

Việc chọn đúng thông số giúp van hoạt động ổn định và tránh hư hỏng.

+ Đặc tính lưu chất

Tính chất lưu chất ảnh hưởng lớn đến hiệu quả hoạt động của van:

• Lưu chất sạch → dùng van tiêu chuẩn
• Lưu chất nhớt → nên chọn van dạng bi
• Lưu chất có cặn → cần tránh loại dễ bị kẹt

Lựa chọn đúng giúp tăng hiệu suất và giảm rủi ro trong vận hành.

+ Tiêu chuẩn vệ sinh

Trong các ngành yêu cầu cao về vệ sinh, cần ưu tiên:

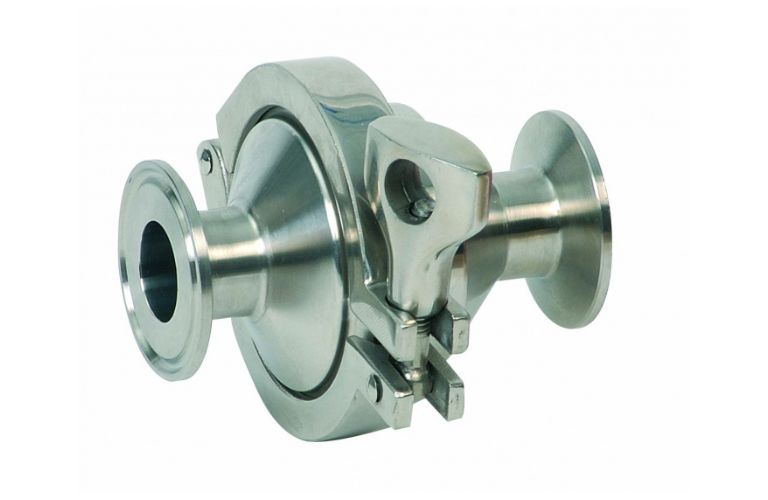

• Thiết kế không góc chết
• Bề mặt đánh bóng mịn
• Khả năng tích hợp hệ thống CIP/SIP

Điều này giúp đảm bảo an toàn và chất lượng sản phẩm.

+ Điều kiện lắp đặt

Van cần được lắp đúng kỹ thuật để đảm bảo hiệu quả hoạt động. Lắp đặt sai có thể làm giảm hiệu suất và gây sự cố hệ thống.

• Lắp đúng chiều dòng chảy
• Phù hợp với vị trí lắp (ngang hoặc đứng).

Van một chiều vi sinh là thiết bị quan trọng giúp kiểm soát dòng chảy, ngăn chặn chảy ngược và đảm bảo tiêu chuẩn vệ sinh trong các hệ thống sản xuất hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn phù hợp sẽ giúp tối ưu hiệu suất vận hành, nâng cao chất lượng sản phẩm và kéo dài tuổi thọ hệ thống.
