Van hạn chế lưu lượng (EFV) là gì?

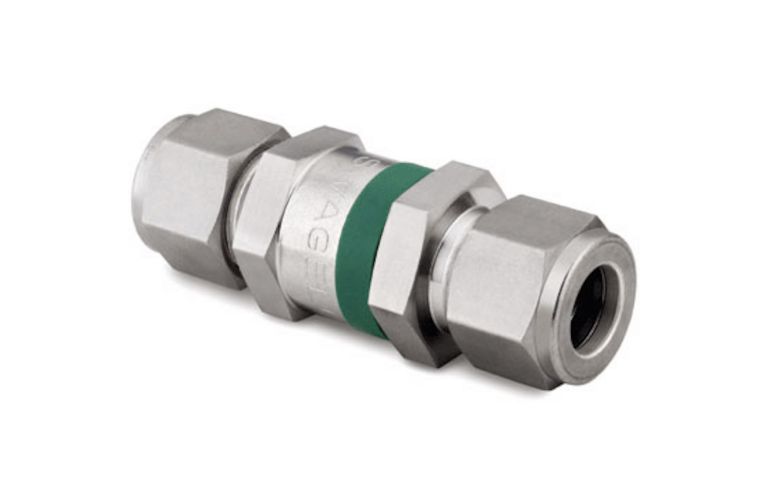

Van hạn chế lưu lượng (EFV – Excess Flow Valve) là một thiết bị an toàn được lắp đặt trong hệ thống đường ống nhằm tự động ngắt hoặc hạn chế dòng chảy khi lưu lượng vượt quá mức cho phép. Van hoạt động dựa trên sự thay đổi của lưu lượng trong đường ống: khi dòng chảy tăng đột ngột do rò rỉ, vỡ ống hoặc sự cố hệ thống, van sẽ tự động đóng lại để ngăn dòng chất lỏng hoặc khí tiếp tục thoát ra ngoài.

Trong điều kiện vận hành bình thường, van hạn chế lưu lượng luôn ở trạng thái mở, cho phép môi chất như gas, dầu, khí nén hoặc chất lỏng lưu thông ổn định trong đường ống. Tuy nhiên, khi xảy ra sự cố làm lưu lượng tăng đột biến, cơ cấu bên trong van sẽ kích hoạt cơ chế đóng, giúp bảo vệ hệ thống, giảm thiểu rủi ro cháy nổ và hạn chế thất thoát môi chất.

Nhờ khả năng hoạt động tự động, không cần nguồn điện và có độ tin cậy cao, van hạn chế lưu lượng được sử dụng rộng rãi trong các hệ thống gas LPG, hệ thống khí nén, hệ thống dầu khí và nhiều ứng dụng công nghiệp khác.

Cấu tạo của van hạn chế lưu lượng

Van hạn chế lưu lượng (EFV) được thiết kế với cấu tạo khá đơn giản nhưng có độ chính xác cao để đảm bảo khả năng phản ứng nhanh khi lưu lượng trong đường ống tăng bất thường. Mỗi bộ phận của van đều có vai trò riêng trong việc kiểm soát dòng chảy và bảo vệ hệ thống.

1. Thân van (Valve Body)

Thân van là bộ phận quan trọng đóng vai trò như khung bảo vệ và liên kết toàn bộ các chi tiết bên trong van. Đây là phần chịu áp lực trực tiếp từ môi chất trong hệ thống nên thường được chế tạo từ những vật liệu có độ bền cao và khả năng chống ăn mòn tốt.

Các vật liệu phổ biến dùng để sản xuất thân van EFV gồm:

• Đồng thau (Brass) – thường dùng cho hệ thống gas hoặc khí nén
• Thép carbon – phù hợp với các hệ thống công nghiệp áp suất cao
• Inox (Stainless steel) – sử dụng trong môi trường hóa chất hoặc môi trường có tính ăn mòn

Ngoài ra, thân van còn được thiết kế với nhiều kiểu kết nối khác nhau như kết nối ren, kết nối hàn hoặc kết nối mặt bích, giúp việc lắp đặt vào hệ thống đường ống trở nên dễ dàng và linh hoạt. Kết cấu thân van phải đảm bảo độ kín cao, tránh rò rỉ và duy trì hoạt động ổn định trong thời gian dài.

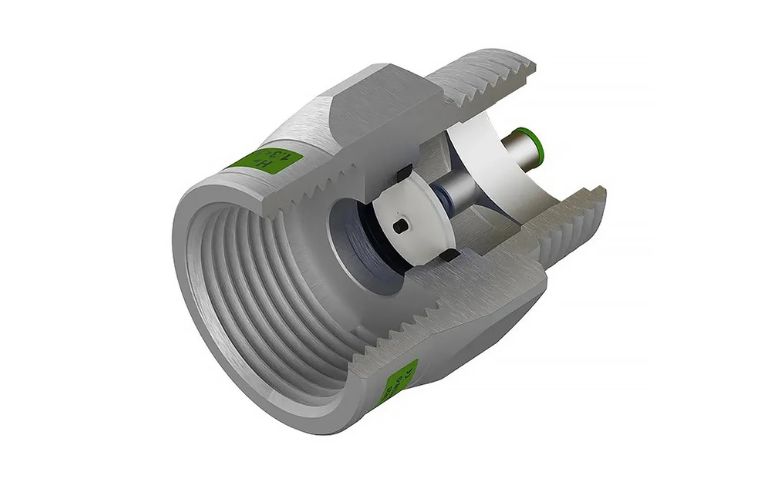

2. Bộ phận đóng ngắt (Poppet / Piston / Bi van)

Bộ phận đóng ngắt là cơ cấu hoạt động chính của van hạn chế lưu lượng, quyết định khả năng đóng mở của van khi lưu lượng thay đổi.

Tùy theo thiết kế của từng nhà sản xuất, bộ phận này có thể được chế tạo dưới các dạng:

• Poppet (đĩa van)
• Piston (pít tông)
• Bi van (ball)

Trong điều kiện hoạt động bình thường, bộ phận này được giữ ở vị trí mở để dòng môi chất có thể đi qua van một cách ổn định. Khi lưu lượng trong đường ống tăng đột ngột – ví dụ như khi xảy ra rò rỉ hoặc vỡ đường ống – lực tác động của dòng chảy sẽ đẩy poppet hoặc piston dịch chuyển về phía ghế van.

Khi đó, cơ cấu này sẽ đóng đường dẫn dòng chảy, giúp ngăn chặn môi chất tiếp tục thoát ra ngoài. Nhờ cơ chế này, van hạn chế lưu lượng có thể nhanh chóng giảm thiểu thiệt hại và tăng độ an toàn cho hệ thống.

3. Gioăng làm kín (Seal / O-ring)

Gioăng làm kín là bộ phận giúp đảm bảo độ kín tuyệt đối cho van, ngăn không cho môi chất rò rỉ ra ngoài trong quá trình vận hành.

Trong van hạn chế lưu lượng, các gioăng thường được lắp tại:

• Vị trí tiếp xúc giữa thân van và nắp van
• Vị trí tiếp xúc giữa poppet và ghế van
• Các điểm nối quan trọng trong cấu trúc van

Các vật liệu thường dùng để chế tạo gioăng bao gồm:

• NBR (cao su nitrile) – phù hợp với hệ thống dầu và gas
• PTFE (teflon) – chịu hóa chất và nhiệt độ cao
• Viton – sử dụng trong môi trường hóa chất khắc nghiệt

Nhờ có hệ thống gioăng làm kín, van hạn chế lưu lượng có thể hoạt động ổn định trong thời gian dài mà không xảy ra hiện tượng rò rỉ.

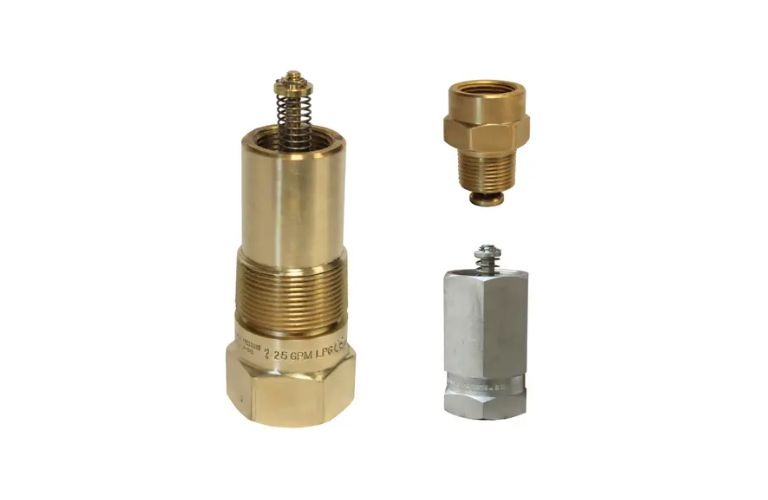

4. Lò xo (Spring)

Lò xo là bộ phận giúp điều chỉnh ngưỡng kích hoạt của van EFV và giữ cho cơ cấu đóng ngắt hoạt động ổn định.

Vai trò của lò xo trong van hạn chế lưu lượng bao gồm:

• Giữ poppet hoặc piston ở trạng thái mở khi lưu lượng bình thường
• Tạo lực phản hồi để giúp van đóng khi lưu lượng vượt quá giá trị cho phép
• Hỗ trợ đưa cơ cấu van trở lại vị trí ban đầu khi áp suất trong hệ thống được cân bằng

Độ cứng của lò xo sẽ được tính toán và thiết kế theo từng loại van, để phù hợp với lưu lượng làm việc và áp suất của hệ thống. Nếu lò xo quá mềm hoặc quá cứng đều có thể ảnh hưởng đến khả năng phản ứng của van.

5. Nắp van (Bonnet / Cap)

Nắp van là bộ phận được lắp ở phía trên thân van, có nhiệm vụ giữ cố định và bảo vệ các chi tiết bên trong như lò xo và piston.

Bên cạnh chức năng bảo vệ, nắp van còn mang lại một số lợi ích khác như:

• Giúp dễ dàng tháo lắp khi cần bảo trì hoặc kiểm tra van
• Tăng độ chắc chắn cho kết cấu tổng thể của van
• Bảo vệ các bộ phận bên trong khỏi bụi bẩn hoặc tác động từ môi trường bên ngoài

Nắp van thường được chế tạo từ cùng vật liệu với thân van để đảm bảo khả năng chịu áp lực và độ bền lâu dài.

Nguyên lý hoạt động của van hạn chế lưu lượng

Van hạn chế lưu lượng (EFV) hoạt động dựa trên nguyên lý tự động đóng khi lưu lượng trong đường ống tăng vượt quá ngưỡng cho phép. Thiết bị này sử dụng lực tác động của dòng chảy kết hợp với cơ cấu lò xo bên trong để kiểm soát trạng thái đóng mở của van. Nhờ cơ chế này, van có thể nhanh chóng ngăn chặn dòng môi chất khi xảy ra sự cố như rò rỉ hoặc vỡ đường ống.

Nguyên lý hoạt động của van hạn chế lưu lượng thường được chia thành các giai đoạn sau:

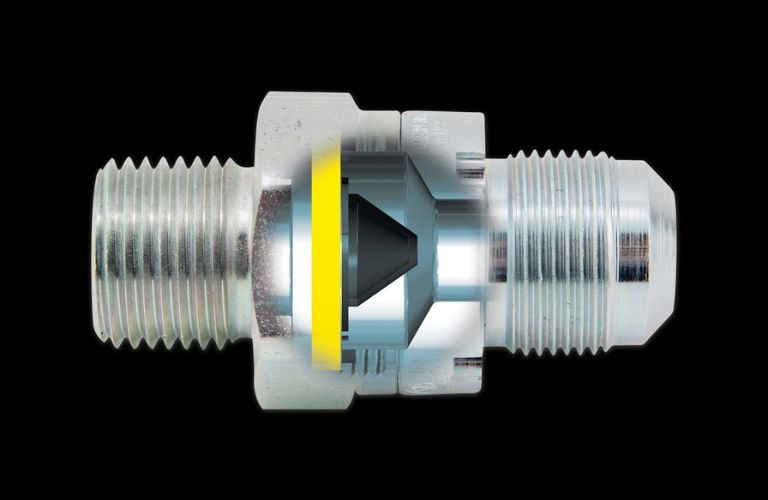

1. Trạng thái hoạt động bình thường

Trong điều kiện vận hành bình thường của hệ thống, lưu lượng môi chất trong đường ống luôn nằm trong phạm vi thiết kế.

Khi đó:

• Lực của dòng chảy không đủ lớn để thắng lực lò xo bên trong van
• Bộ phận đóng ngắt (poppet hoặc piston) được giữ ở vị trí mở
• Môi chất như gas, dầu hoặc khí nén có thể đi qua van một cách ổn định

Ở trạng thái này, van hạn chế lưu lượng gần như không gây cản trở đáng kể cho dòng chảy, giúp hệ thống vận hành liên tục và hiệu quả.

2. Khi lưu lượng tăng đột ngột

Khi xảy ra sự cố như:

• Rò rỉ đường ống
• Vỡ ống dẫn
• Hư hỏng thiết bị phía sau van

Lưu lượng môi chất trong đường ống sẽ tăng đột biến trong thời gian rất ngắn.

Lúc này:

• Lực của dòng chảy tác động mạnh lên poppet hoặc piston
• Lực này lớn hơn lực của lò xo giữ van ở trạng thái mở
• Bộ phận đóng ngắt nhanh chóng dịch chuyển về phía ghế van

Kết quả là van hạn chế lưu lượng đóng lại, làm giảm hoặc chặn hoàn toàn dòng chảy qua đường ống. Nhờ đó, lượng môi chất thoát ra ngoài được hạn chế tối đa, giúp giảm thiểu nguy cơ cháy nổ và thiệt hại cho hệ thống.

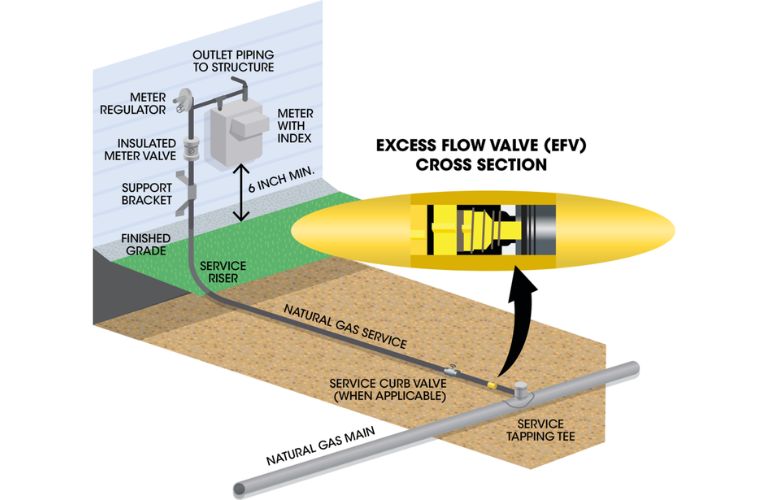

3. Trạng thái đóng của van

Sau khi được kích hoạt, van hạn chế lưu lượng sẽ giữ trạng thái đóng để ngăn dòng chảy tiếp tục đi qua.

Trong trạng thái này:

• Dòng môi chất bị hạn chế hoặc gần như ngừng hoàn toàn
• Áp suất ở hai phía của van bắt đầu dần cân bằng lại
• Hệ thống được bảo vệ khỏi việc thất thoát môi chất quá mức

Tùy theo thiết kế của từng loại van EFV, mức độ đóng có thể là đóng hoàn toàn hoặc chỉ hạn chế dòng chảy đến mức an toàn.

4. Quá trình mở lại của van

Sau khi sự cố được khắc phục hoặc áp suất trong hệ thống trở lại trạng thái ổn định, van hạn chế lưu lượng có thể tự động mở lại.

Quá trình này diễn ra khi:

• Áp suất ở hai phía của van được cân bằng
• Lực của dòng chảy giảm xuống dưới ngưỡng kích hoạt
• Lò xo đẩy poppet hoặc piston trở về vị trí ban đầu

Khi đó, van tiếp tục cho phép môi chất lưu thông và hệ thống trở lại trạng thái hoạt động bình thường.

Có thể thấy rằng EFV hoạt động hoàn toàn tự động dựa trên sự thay đổi của lưu lượng dòng chảy trong đường ống. Nhờ cơ chế đóng nhanh khi xảy ra sự cố, thiết bị này đóng vai trò quan trọng trong việc bảo vệ hệ thống, giảm thiểu rủi ro rò rỉ và đảm bảo an toàn cho quá trình vận hành.

6 Ưu điểm nổi bật của van hạn chế lưu lượng

Van hạn chế lưu lượng (EFV) được sử dụng rộng rãi trong các hệ thống đường ống nhờ khả năng tự động bảo vệ hệ thống khi xảy ra sự cố về lưu lượng. Với thiết kế đơn giản nhưng hiệu quả, thiết bị này mang lại nhiều lợi ích quan trọng cho quá trình vận hành. Dưới đây là những ưu điểm nổi bật của loại van này

1. Tăng độ an toàn cho hệ thống đường ống

Ưu điểm lớn nhất của van hạn chế lưu lượng là khả năng tự động đóng khi lưu lượng vượt quá ngưỡng cho phép. Khi xảy ra các sự cố như rò rỉ, vỡ đường ống hoặc hư hỏng thiết bị, van sẽ nhanh chóng kích hoạt cơ chế đóng để ngăn dòng môi chất tiếp tục thoát ra ngoài. Nhờ vậy, thiết bị giúp giảm thiểu nguy cơ cháy nổ, ô nhiễm môi trường và thất thoát môi chất, đặc biệt trong các hệ thống sử dụng gas, LPG hoặc hóa chất.

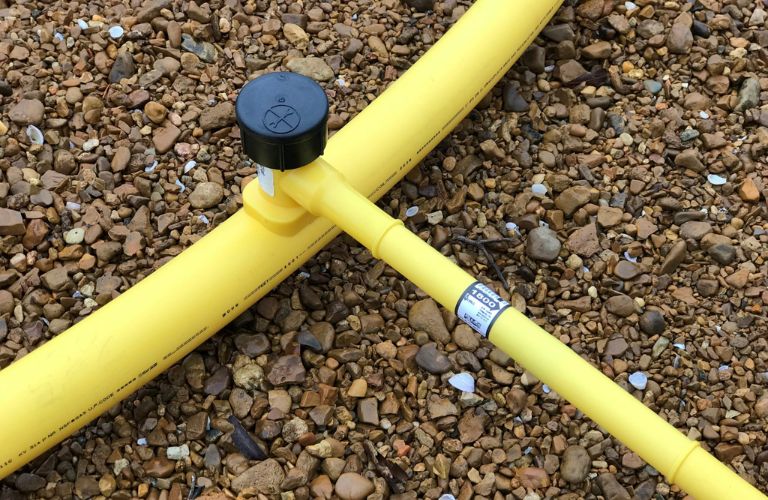

2. Hoạt động hoàn toàn tự động

Một trong những điểm mạnh của van hạn chế lưu lượng là khả năng hoạt động hoàn toàn tự động mà không cần nguồn điện hoặc sự can thiệp của con người. Van vận hành dựa trên sự thay đổi của lưu lượng dòng chảy, vì vậy khi xảy ra sự cố, thiết bị có thể phản ứng gần như ngay lập tức. Điều này giúp hệ thống luôn được bảo vệ ngay cả khi không có người giám sát trực tiếp.

3. Thiết kế đơn giản, độ bền cao

Van EFV có cấu tạo khá đơn giản với các bộ phận chính như thân van, lò xo và cơ cấu đóng ngắt. Nhờ thiết kế tối giản này, van hạn chế lưu lượng có độ bền cơ học cao và ít xảy ra hư hỏng trong quá trình vận hành.

Ngoài ra, các vật liệu chế tạo như đồng, thép hoặc inox giúp van có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn tốt, phù hợp với nhiều môi trường làm việc khác nhau.

4. Dễ dàng lắp đặt và bảo trì

So với nhiều thiết bị bảo vệ hệ thống khác, van hạn chế lưu lượng có kích thước nhỏ gọn và cấu trúc đơn giản, do đó việc lắp đặt vào đường ống khá dễ dàng.

Van có thể được lắp trực tiếp vào đường ống thông qua các kiểu kết nối như:

• Kết nối ren
• Kết nối hàn
• Kết nối mặt bích

Bên cạnh đó, quá trình kiểm tra và bảo trì van cũng tương đối đơn giản, giúp tiết kiệm thời gian và chi phí vận hành.

5. Giảm thiểu thất thoát môi chất

Trong các hệ thống vận chuyển gas, dầu hoặc hóa chất, việc rò rỉ môi chất không chỉ gây tổn thất kinh tế mà còn tiềm ẩn nhiều nguy cơ nguy hiểm. Van hạn chế lưu lượng giúp kiểm soát và hạn chế lượng môi chất thất thoát khi xảy ra sự cố, từ đó giảm thiểu thiệt hại cho doanh nghiệp. Ngoài ra, việc kiểm soát dòng chảy hiệu quả còn giúp duy trì hiệu suất vận hành ổn định của hệ thống.

6. Ứng dụng linh hoạt trong nhiều lĩnh vực

Với những ưu điểm trên, van hạn chế lưu lượng được ứng dụng trong nhiều ngành công nghiệp khác nhau như:

• Hệ thống gas và LPG
• Hệ thống khí nén
• Hệ thống dầu khí
• Hệ thống hóa chất
• Các nhà máy công nghiệp

Sự linh hoạt này giúp van EFV trở thành một trong những thiết bị an toàn quan trọng trong hệ thống đường ống hiện đại.

Ứng dụng của van hạn chế lưu lượng trong thực tế

Nhờ khả năng tự động ngắt hoặc hạn chế dòng chảy khi lưu lượng vượt quá mức cho phép, van hạn chế lưu lượng (EFV) được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau. Thiết bị này giúp tăng độ an toàn cho hệ thống, hạn chế rò rỉ môi chất và giảm thiểu thiệt hại khi xảy ra sự cố. Dưới đây là một số ứng dụng phổ biến của van EFV trong thực tế.

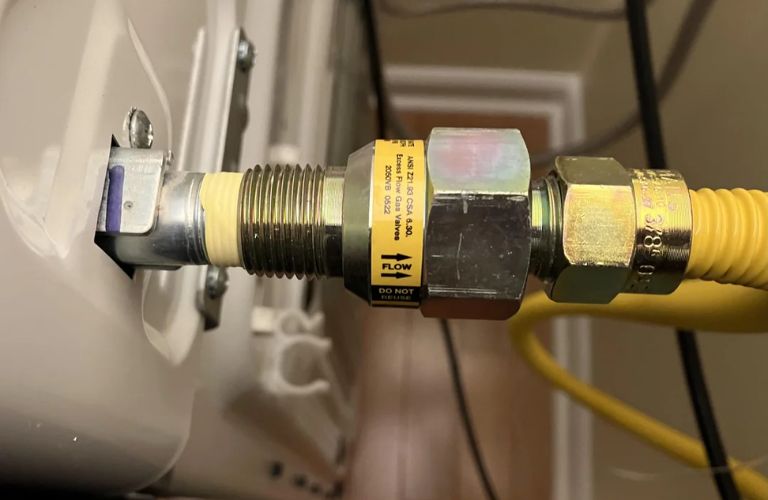

• Hệ thống gas và LPG

Trong các hệ thống cung cấp gas dân dụng và công nghiệp, van hạn chế lưu lượng được lắp đặt nhằm ngăn chặn rò rỉ gas khi xảy ra sự cố như vỡ ống hoặc hư hỏng thiết bị. Khi lưu lượng gas tăng đột ngột, van sẽ tự động đóng lại để hạn chế dòng gas thoát ra ngoài, từ đó giảm nguy cơ cháy nổ và đảm bảo an toàn cho người sử dụng.

• Hệ thống dầu khí

Trong ngành dầu khí, các đường ống vận chuyển dầu hoặc khí thường hoạt động với áp suất và lưu lượng lớn. Nếu xảy ra rò rỉ hoặc vỡ đường ống, lượng nhiên liệu thất thoát có thể rất lớn. Việc lắp đặt van hạn chế lưu lượng giúp nhanh chóng ngăn dòng chảy khi xảy ra sự cố, từ đó giảm thiểu thất thoát và bảo vệ môi trường.

• Hệ thống khí nén

Trong nhiều nhà máy sản xuất, hệ thống khí nén đóng vai trò quan trọng trong việc vận hành máy móc và thiết bị tự động. Khi đường ống khí nén bị rò rỉ, van hạn chế lưu lượng sẽ giúp hạn chế lượng khí thoát ra, đồng thời duy trì áp suất ổn định cho các khu vực khác của hệ thống.

• Hệ thống hóa chất và chất lỏng công nghiệp

Van EFV cũng được sử dụng trong các hệ thống vận chuyển hóa chất hoặc chất lỏng công nghiệp. Trong trường hợp xảy ra rò rỉ hoặc hư hỏng đường ống, thiết bị sẽ tự động kích hoạt để giảm dòng chảy, giúp hạn chế rủi ro ô nhiễm môi trường và đảm bảo an toàn cho quá trình vận hành.

Cách lựa chọn van hạn chế lưu lượng phù hợp

Để van EFV hoạt động hiệu quả và đảm bảo an toàn cho hệ thống đường ống, việc lựa chọn đúng loại van là yếu tố rất quan trọng. Khi chọn van EFV, cần xem xét một số tiêu chí kỹ thuật sau:

• Lưu lượng làm việc của hệ thống

Mỗi loại van hạn chế lưu lượng đều được thiết kế với một ngưỡng lưu lượng kích hoạt nhất định. Vì vậy, cần lựa chọn van có lưu lượng kích hoạt lớn hơn lưu lượng vận hành bình thường nhưng đủ nhỏ để phát hiện sự cố rò rỉ. Điều này giúp van không bị đóng nhầm trong quá trình hoạt động nhưng vẫn đảm bảo khả năng bảo vệ hệ thống khi xảy ra sự cố.

• Áp suất làm việc

Áp suất của hệ thống đường ống cũng là yếu tố quan trọng khi lựa chọn van. Van EFV phải có áp suất làm việc và áp suất chịu đựng phù hợp với hệ thống, nhằm đảm bảo thiết bị hoạt động ổn định và không bị hư hỏng trong quá trình vận hành.

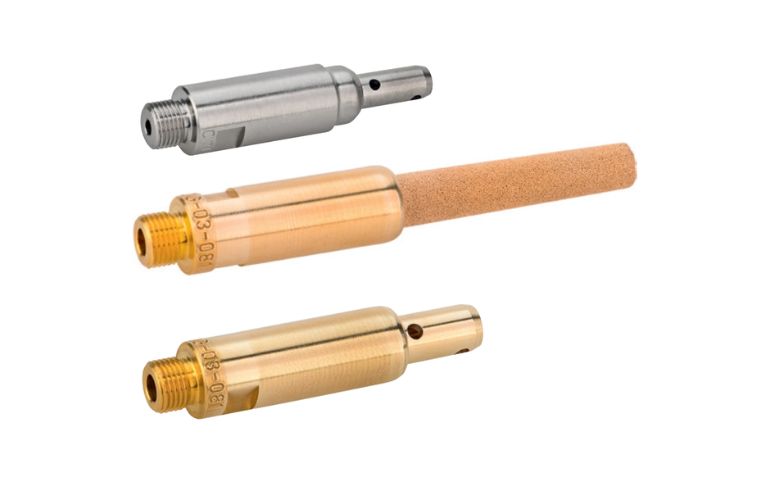

• Vật liệu chế tạo van

Tùy theo môi chất sử dụng mà cần lựa chọn vật liệu van phù hợp. Ví dụ:

• • Đồng thau: thường dùng cho hệ thống gas hoặc khí nén
  • Thép carbon: phù hợp với các hệ thống công nghiệp áp suất cao
  • Inox: sử dụng trong môi trường hóa chất hoặc môi trường có tính ăn mòn

Việc lựa chọn đúng vật liệu giúp tăng độ bền và tuổi thọ của van hạn chế lưu lượng.

• Kiểu kết nối với đường ống

Van EFV có nhiều kiểu kết nối khác nhau để phù hợp với hệ thống đường ống, phổ biến gồm:

• • Kết nối ren
  • Kết nối hàn
  • Kết nối mặt bích

Cần lựa chọn kiểu kết nối phù hợp với đường ống hiện có để đảm bảo độ kín và thuận tiện khi lắp đặt.

• Kích thước van

Kích thước của van hạn chế lưu lượng phải tương thích với kích thước đường ống trong hệ thống. Việc chọn đúng kích thước không chỉ giúp quá trình lắp đặt dễ dàng mà còn đảm bảo dòng chảy ổn định và hiệu suất vận hành tốt.

• Thương hiệu và tiêu chuẩn kỹ thuật

Nên lựa chọn các loại van EFV từ những nhà sản xuất uy tín và đáp ứng các tiêu chuẩn kỹ thuật quốc tế để đảm bảo chất lượng và độ an toàn trong quá trình sử dụng.

Một số lưu ý khi lắp đặt và sử dụng van hạn chế lưu lượng

Để van hạn chế lưu lượng (EFV) hoạt động ổn định và phát huy tối đa hiệu quả bảo vệ hệ thống, quá trình lắp đặt và sử dụng cần tuân thủ một số nguyên tắc kỹ thuật quan trọng. Việc lắp đặt đúng cách không chỉ giúp van hoạt động chính xác mà còn kéo dài tuổi thọ của thiết bị.

• Lắp đặt đúng chiều dòng chảy

Trên thân van hạn chế lưu lượng thường có ký hiệu mũi tên chỉ hướng dòng chảy. Khi lắp đặt, cần đảm bảo van được lắp đúng chiều dòng chảy của môi chất trong đường ống. Nếu lắp sai hướng, van có thể hoạt động không chính xác hoặc không kích hoạt khi xảy ra sự cố.

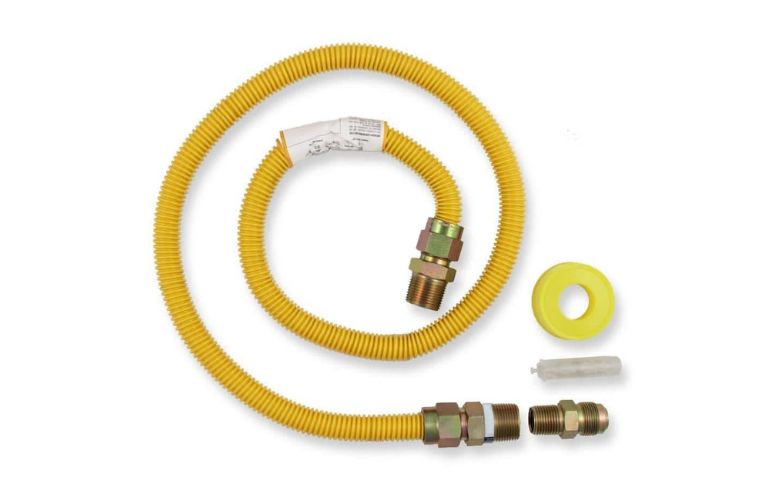

• Lựa chọn vị trí lắp đặt phù hợp

Van EFV nên được lắp tại những vị trí dễ kiểm tra và bảo trì, đồng thời tránh các khu vực có rung động mạnh hoặc nhiệt độ quá cao. Ngoài ra, nên lắp van ở đoạn ống thẳng để đảm bảo dòng chảy ổn định và giúp van hoạt động chính xác.

• Đảm bảo kích thước và kết nối chính xác

Trước khi lắp đặt, cần kiểm tra kích thước van và kiểu kết nối (ren, hàn hoặc mặt bích) để đảm bảo phù hợp với hệ thống đường ống. Việc lắp đặt đúng kích thước giúp tránh hiện tượng rò rỉ và đảm bảo độ kín của hệ thống.

• Kiểm tra hệ thống trước khi vận hành

Sau khi lắp đặt van hạn chế lưu lượng, cần tiến hành kiểm tra toàn bộ hệ thống như độ kín của các mối nối, áp suất làm việc và hướng dòng chảy. Việc kiểm tra này giúp đảm bảo van hoạt động đúng chức năng và hệ thống vận hành an toàn.

• Bảo trì và kiểm tra định kỳ

Trong quá trình sử dụng, van EFV nên được kiểm tra và bảo trì định kỳ để phát hiện sớm các dấu hiệu hư hỏng hoặc hao mòn. Việc bảo trì thường xuyên giúp đảm bảo van luôn hoạt động hiệu quả và giảm nguy cơ sự cố trong hệ thống.

Van hạn chế lưu lượng (EFV) là thiết bị quan trọng giúp kiểm soát và ngăn chặn dòng chảy bất thường trong hệ thống đường ống, từ đó giảm thiểu rủi ro rò rỉ và đảm bảo an toàn vận hành. Với cấu tạo đơn giản, nguyên lý hoạt động tự động và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực như gas, dầu khí hay khí nén, loại van này ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp.
