Trong các hệ thống thủy lực hiện đại, yêu cầu điều khiển chính xác và linh hoạt ngày càng được đặt lên hàng đầu. Van tỷ lệ thủy lực ra đời như một giải pháp tối ưu, cho phép điều chỉnh lưu lượng, áp suất và hướng dòng dầu một cách liên tục thông qua tín hiệu điện. Nhờ khả năng vận hành êm ái, kiểm soát chính xác và dễ dàng tích hợp với các hệ thống tự động hóa, loại van này đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

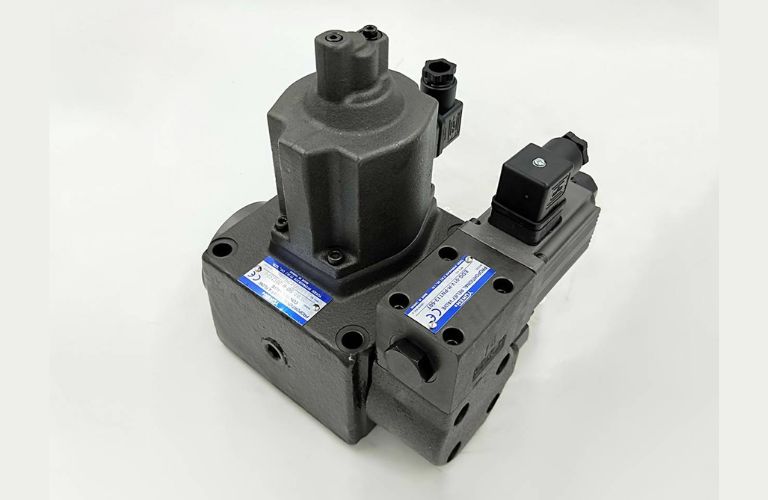

Van tỷ lệ thủy lực là gì?

Van tỷ lệ thủy lực (Proportional Valve) là một loại van thủy lực cho phép điều khiển lưu lượng, áp suất hoặc hướng dòng dầu một cách liên tục theo tỷ lệ với tín hiệu điện điều khiển (thường là 0–10V hoặc 4–20mA).

Khác với van thủy lực thông thường chỉ có hai trạng thái đóng/mở (ON/OFF), van tỷ lệ thủy lực có khả năng điều chỉnh mức độ mở của van một cách mượt mà, nhờ đó kiểm soát chính xác tốc độ, lực và chuyển động của cơ cấu chấp hành như xi lanh hoặc motor thủy lực.

Nói một cách dễ hiểu, tín hiệu điện càng lớn thì van mở càng nhiều, lưu lượng hoặc áp suất dầu thay đổi tương ứng, giúp hệ thống vận hành êm ái, chính xác và linh hoạt hơn. Chính vì vậy, van tỷ lệ thủy lực được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, máy ép, CNC và dây chuyền sản xuất hiện đại.

Cấu tạo của van tỷ lệ thủy lực

Van tỷ lệ thủy lực được thiết kế với cấu tạo phức tạp và chính xác, nhằm đáp ứng yêu cầu điều khiển liên tục lưu lượng, áp suất hoặc hướng dòng dầu theo tín hiệu điện. Không giống các loại van thủy lực truyền thống chỉ làm việc theo chế độ đóng/mở, van tỷ lệ thủy lực là sự kết hợp hoàn chỉnh giữa cơ khí chính xác – thủy lực – điện tử, giúp hệ thống vận hành êm ái và ổn định hơn.

Về cơ bản, cấu tạo của van tỷ lệ thủy lực gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận nền tảng của toàn bộ van, thường được chế tạo từ gang cầu hoặc thép hợp kim chất lượng cao để chịu được áp suất và nhiệt độ lớn trong quá trình làm việc. Bên trong thân van được gia công chính xác các đường dẫn dầu, khoang điều khiển và bề mặt làm việc của con trượt, đảm bảo dòng dầu lưu thông ổn định, giảm rò rỉ và hạn chế tổn thất áp suất.

2. Con trượt

Con trượt là bộ phận quan trọng nhất, có nhiệm vụ điều chỉnh lưu lượng, áp suất hoặc hướng dòng dầu trong van. Khi con trượt dịch chuyển trong thân van, tiết diện dòng chảy sẽ thay đổi tương ứng, từ đó kiểm soát chính xác tốc độ và lực của cơ cấu chấp hành như xi lanh hoặc motor thủy lực. Độ chính xác gia công của con trượt ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của van tỷ lệ thủy lực.

3. Cuộn điện tỷ lệ

Cuộn điện tỷ lệ là thành phần tạo nên sự khác biệt giữa van tỷ lệ thủy lực và van điện từ thông thường. Khi có tín hiệu điện điều khiển, cuộn điện sẽ sinh ra lực điện từ tỷ lệ với cường độ dòng điện, tác động trực tiếp lên con trượt. Nhờ đó, con trượt không chỉ di chuyển theo hai trạng thái đóng/mở mà có thể dừng tại nhiều vị trí trung gian, giúp điều khiển dòng dầu một cách liên tục và mượt mà.

4. Lò xo hồi

Lò xo hồi được lắp đặt để tạo lực cân bằng và đưa con trượt trở về vị trí ban đầu khi không còn tín hiệu điều khiển. Bộ phận này giúp van hoạt động ổn định, tránh tình trạng kẹt con trượt và đảm bảo tính an toàn cho hệ thống khi mất điện hoặc ngừng điều khiển.

5. Cảm biến phản hồi (Feedback – tùy loại)

Ở các dòng van tỷ lệ thủy lực cao cấp, van còn được trang bị cảm biến phản hồi vị trí con trượt hoặc thông số làm việc. Cảm biến này gửi tín hiệu về bộ điều khiển để so sánh với giá trị đặt, từ đó tự động hiệu chỉnh nhằm nâng cao độ chính xác và độ lặp lại của quá trình điều khiển.

6. Bộ điều khiển điện tử (Driver)

Bộ điều khiển điện tử đóng vai trò trung gian giữa hệ thống điều khiển (PLC, CNC, HMI…) và cuộn điện tỷ lệ. Thiết bị này có nhiệm vụ chuyển đổi tín hiệu điều khiển thành dòng điện phù hợp, đồng thời ổn định tín hiệu, giảm nhiễu và bảo vệ cuộn điện. Nhờ bộ driver, van tỷ lệ thủy lực có thể hoạt động chính xác, tin cậy trong các hệ thống tự động hóa hiện đại.

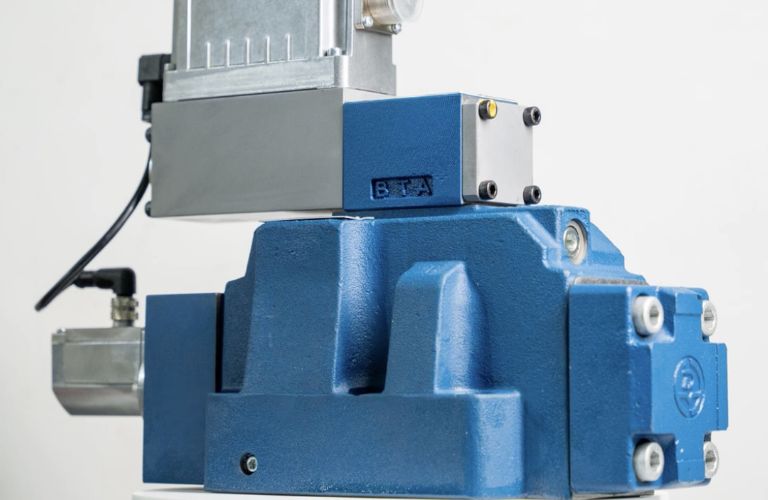

Nguyên lý hoạt động của van tỷ lệ thủy lực

Van tỷ lệ thủy lực hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành sự thay đổi liên tục của lưu lượng, áp suất hoặc hướng dòng dầu thủy lực. Nhờ cơ chế này, van cho phép điều khiển chính xác và mượt mà các chuyển động trong hệ thống thủy lực, thay vì chỉ đóng/mở đột ngột như các loại van thông thường.

1. Tín hiệu điều khiển đầu vào

Van tỷ lệ thủy lực nhận tín hiệu điều khiển từ các thiết bị như PLC, CNC, HMI hoặc bộ điều khiển trung tâm. Tín hiệu này thường ở dạng điện áp (0–10V) hoặc dòng điện (4–20mA), đại diện cho giá trị điều khiển mong muốn như tốc độ, lực hoặc áp suất.

2. Chuyển đổi tín hiệu điện thành lực điện từ

Khi tín hiệu được đưa vào bộ điều khiển điện tử (driver), nó sẽ được xử lý và cấp dòng điện phù hợp cho cuộn điện tỷ lệ. Dòng điện càng lớn thì lực điện từ sinh ra càng mạnh, và lực này tỷ lệ thuận với tín hiệu điều khiển, tạo nên đặc tính “tỷ lệ” của van.

3. Dịch chuyển con trượt theo tỷ lệ

Lực điện từ tác động lên con trượt, làm con trượt dịch chuyển trong thân van. Khác với van điện từ ON/OFF chỉ có hai vị trí, con trượt của van tỷ lệ thủy lực có thể dừng ở nhiều vị trí trung gian, tương ứng với mức tín hiệu điện đầu vào. Sự dịch chuyển này làm thay đổi tiết diện dòng chảy, từ đó điều chỉnh lưu lượng hoặc áp suất dầu thủy lực một cách liên tục.

4. Điều khiển lưu lượng, áp suất và hướng dòng dầu

Tùy theo thiết kế, van tỷ lệ thủy lực có thể đảm nhiệm các chức năng khác nhau:

• Điều khiển lưu lượng: kiểm soát tốc độ chuyển động của xi lanh hoặc motor
• Điều khiển áp suất: điều chỉnh lực tác động của hệ thống
• Điều khiển hướng: thay đổi chiều chuyển động của cơ cấu chấp hành

Mọi sự thay đổi đều diễn ra mượt mà, giúp hệ thống vận hành ổn định, giảm rung giật và tăng tuổi thọ thiết bị.

5. Cơ chế phản hồi (đối với van có feedback)

Ở các dòng van tỷ lệ thủy lực có phản hồi, cảm biến sẽ liên tục theo dõi vị trí con trượt hoặc thông số làm việc. Tín hiệu phản hồi được gửi về bộ điều khiển để so sánh với giá trị đặt, từ đó tự động hiệu chỉnh dòng điện cấp cho cuộn điện, đảm bảo độ chính xác cao và khả năng lặp lại tốt.

6. Trạng thái khi ngừng điều khiển

Khi tín hiệu điều khiển giảm về 0 hoặc bị ngắt, lực điện từ mất đi. Lúc này, lò xo hồi sẽ đưa con trượt trở về vị trí ban đầu, dòng dầu được đóng hoặc đưa về trạng thái an toàn, giúp bảo vệ hệ thống.

Phân loại van tỷ lệ thủy lực

Để đáp ứng đa dạng yêu cầu điều khiển trong các hệ thống thủy lực hiện đại, van tỷ lệ thủy lực được thiết kế với nhiều chủng loại khác nhau. Việc phân loại rõ ràng giúp người dùng lựa chọn đúng loại van, đảm bảo hiệu suất vận hành và tối ưu chi phí đầu tư. Dưới đây là các cách phân loại van tỷ lệ thủy lực phổ biến nhất hiện nay.

+ Phân loại theo chức năng điều khiển

• Van tỷ lệ điều khiển lưu lượng

Đây là loại van tỷ lệ thủy lực được sử dụng phổ biến nhất, có nhiệm vụ điều chỉnh lưu lượng dầu đi qua van theo tín hiệu điện điều khiển. Bằng cách thay đổi lưu lượng, van cho phép kiểm soát tốc độ chuyển động của xi lanh hoặc motor thủy lực một cách mượt mà và chính xác. Loại van này thường được ứng dụng trong máy ép, băng tải, hệ thống nâng hạ và các dây chuyền tự động hóa.

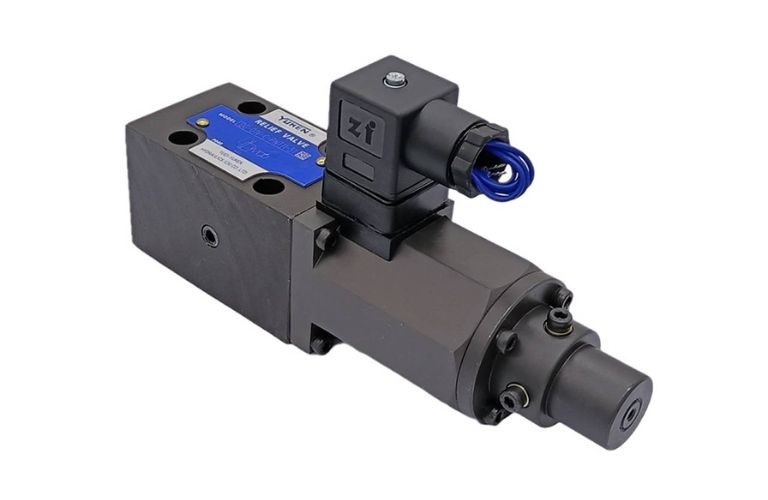

• Van tỷ lệ điều khiển áp suất

Van tỷ lệ điều khiển áp suất cho phép điều chỉnh áp suất dầu theo giá trị đặt trước, thay vì duy trì một mức áp suất cố định như van áp suất thông thường. Nhờ đó, hệ thống có thể kiểm soát chính xác lực tác động, rất phù hợp với các ứng dụng yêu cầu lực thay đổi linh hoạt như máy ép thủy lực, máy dập hoặc thiết bị thử tải.

• Van tỷ lệ điều khiển hướng

Van tỷ lệ điều khiển hướng được dùng để thay đổi hướng dòng dầu, từ đó điều khiển chiều chuyển động của cơ cấu chấp hành. Điểm đặc biệt là van có thể điều chỉnh mức độ mở của các cửa van theo tỷ lệ, giúp quá trình đảo chiều diễn ra êm ái, giảm va đập và rung giật.

+ Phân loại theo cấu trúc và tín hiệu phản hồi

• Van tỷ lệ không phản hồi (Open-loop)

Đây là loại van tỷ lệ thủy lực hoạt động không có tín hiệu phản hồi vị trí con trượt. Van điều khiển dựa hoàn toàn vào tín hiệu điện đầu vào, cấu tạo đơn giản, chi phí thấp và phù hợp với các ứng dụng không yêu cầu độ chính xác quá cao.

• Van tỷ lệ có phản hồi (Closed-loop)

Van tỷ lệ có phản hồi được trang bị cảm biến giám sát vị trí con trượt hoặc thông số làm việc.
Nhờ cơ chế phản hồi, bộ điều khiển có thể tự động hiệu chỉnh tín hiệu, giúp tăng độ chính xác, độ ổn định và khả năng lặp lại của hệ thống. Loại van này thường được sử dụng trong các hệ thống thủy lực cao cấp và dây chuyền tự động hóa chính xác.

+ Phân loại theo dạng tín hiệu điều khiển

• Van tỷ lệ sử dụng tín hiệu 0–10V
• Van tỷ lệ sử dụng tín hiệu 4–20mA
• Van tỷ lệ điều khiển thông qua PLC hoặc bộ điều khiển chuyên dụng

Việc lựa chọn đúng loại tín hiệu giúp van tỷ lệ thủy lực hoạt động tương thích và ổn định với hệ thống điều khiển hiện có.

Ưu điểm và nhược điểm của van tỷ lệ thủy lực

Trong các hệ thống thủy lực hiện đại, van tỷ lệ thủy lực được đánh giá cao nhờ khả năng điều khiển linh hoạt và chính xác. Tuy nhiên, giống như bất kỳ thiết bị kỹ thuật nào, van tỷ lệ thủy lực cũng tồn tại cả ưu điểm lẫn nhược điểm. Việc hiểu rõ hai mặt này sẽ giúp người dùng lựa chọn và ứng dụng van hiệu quả hơn.

+ Ưu điểm

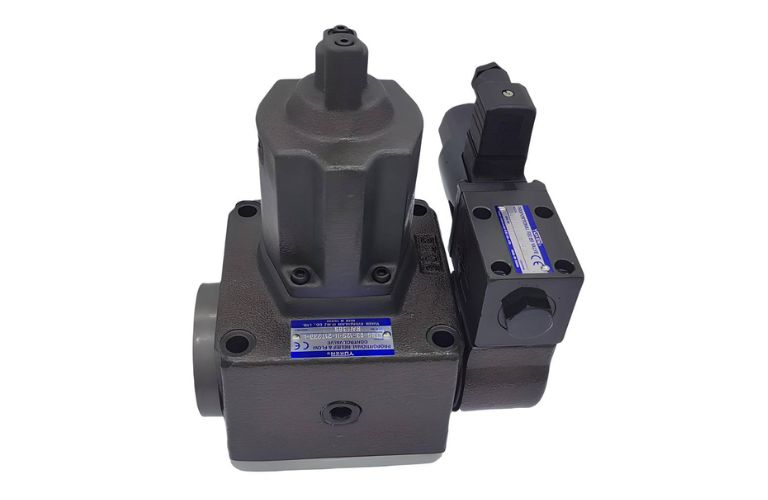

• Điều khiển chính xác và liên tục: Van tỷ lệ thủy lực cho phép điều chỉnh lưu lượng, áp suất hoặc hướng dòng dầu theo tỷ lệ với tín hiệu điện, giúp kiểm soát chính xác tốc độ và lực của cơ cấu chấp hành. Nhờ đó, hệ thống hoạt động ổn định, mượt mà và ít sai số.
• Chuyển động êm ái, giảm rung giật: Không giống van ON/OFF gây thay đổi đột ngột, van tỷ lệ giúp các chuyển động tăng giảm dần, hạn chế va đập cơ khí, giảm tiếng ồn và kéo dài tuổi thọ thiết bị.
• Dễ dàng tích hợp với hệ thống tự động hóa: Van tỷ lệ thủy lực có thể kết nối trực tiếp với PLC, CNC, HMI hoặc các bộ điều khiển trung tâm, rất phù hợp cho các dây chuyền sản xuất tự động và hệ thống điều khiển hiện đại.
• Linh hoạt trong ứng dụng: Một van tỷ lệ thủy lực có thể đáp ứng nhiều chế độ làm việc khác nhau chỉ bằng cách thay đổi tín hiệu điều khiển, giúp hệ thống vận hành linh hoạt và tối ưu hiệu suất.
• Chi phí hợp lý so với van servo: So với van servo có độ chính xác rất cao, van tỷ lệ thủy lực có giá thành thấp hơn, dễ sử dụng và bảo trì hơn, phù hợp với nhiều ứng dụng công nghiệp phổ thông.

+ Nhược điểm

• Độ chính xác thấp hơn van servo: Mặc dù chính xác hơn van thường, nhưng van tỷ lệ thủy lực vẫn không đạt được độ chính xác và tốc độ đáp ứng như van servo, nên chưa phù hợp cho các ứng dụng siêu chính xác.
• Nhạy cảm với chất lượng dầu thủy lực: Do cấu tạo có khe hở nhỏ và con trượt chính xác, van tỷ lệ thủy lực yêu cầu dầu sạch và hệ thống lọc tốt. Dầu bẩn có thể gây kẹt van hoặc giảm độ ổn định khi làm việc.
• Cần bộ điều khiển điện phù hợp: Van tỷ lệ không thể hoạt động hiệu quả nếu thiếu bộ driver hoặc tín hiệu điều khiển đúng chuẩn, làm tăng chi phí đầu tư ban đầu cho hệ thống.
• Yêu cầu kỹ thuật lắp đặt và vận hành cao: So với van thông thường, van tỷ lệ thủy lực đòi hỏi người lắp đặt và vận hành có kiến thức kỹ thuật nhất định, đặc biệt trong khâu cài đặt tín hiệu và hiệu chỉnh hệ thống.

Ứng dụng của van tỷ lệ thủy lực trong công nghiệp

Nhờ khả năng điều khiển liên tục và chính xác theo tín hiệu điện, van tỷ lệ thủy lực được xem là giải pháp trung gian tối ưu giữa van thủy lực truyền thống và van servo. Trong thực tế, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là các hệ thống yêu cầu điều chỉnh tốc độ, lực và vị trí một cách linh hoạt.

1. Ứng dụng trong máy ép và thiết bị gia công áp lực

Van tỷ lệ thủy lực được sử dụng phổ biến trong máy ép kim loại, máy ép nhựa, máy dập và máy ép cao su. Van cho phép điều chỉnh chính xác tốc độ ép, lực ép và áp suất làm việc theo từng giai đoạn, giúp quá trình ép diễn ra ổn định, giảm rung chấn và nâng cao chất lượng sản phẩm.

2. Ứng dụng trong máy công cụ và hệ thống CNC

Trong các máy CNC và thiết bị gia công chính xác, van tỷ lệ thủy lực đóng vai trò quan trọng trong việc:

• Điều khiển tốc độ tiến dao
• Điều chỉnh lực kẹp phôi
• Kiểm soát chuyển động thủy lực phụ trợ

Việc sử dụng van tỷ lệ giúp các chuyển động diễn ra mượt mà, tăng độ chính xác gia công và giảm sai số trong quá trình vận hành.

3. Ứng dụng trong dây chuyền sản xuất tự động

Các dây chuyền sản xuất hiện đại thường yêu cầu điều khiển đồng thời nhiều cơ cấu thủy lực với thông số thay đổi linh hoạt. Van tỷ lệ thủy lực cho phép điều chỉnh nhanh lưu lượng và áp suất thông qua tín hiệu điện, giúp hệ thống dễ dàng thích nghi với nhiều chế độ sản xuất khác nhau mà không cần can thiệp cơ khí.

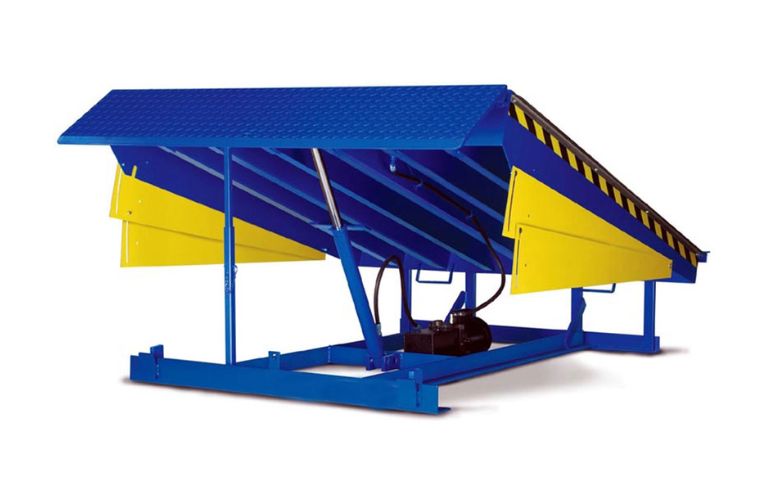

4. Ứng dụng trong hệ thống nâng hạ và vận chuyển

Van tỷ lệ thủy lực được ứng dụng rộng rãi trong:

• Bàn nâng, sàn nâng thủy lực
• Cẩu trục, xe nâng, thiết bị nâng hạ tải nặng
• Hệ thống thang nâng công nghiệp

Nhờ khả năng điều khiển mượt mà, van giúp tăng giảm tốc độ nâng hạ một cách từ từ, đảm bảo an toàn cho người vận hành và hạn chế hư hỏng hàng hóa.

5. Ứng dụng trong công nghiệp nặng

Trong các ngành như thép, xi măng, khai khoáng và đóng tàu, hệ thống thủy lực thường làm việc trong điều kiện tải trọng lớn và môi trường khắc nghiệt. Van tỷ lệ thủy lực giúp kiểm soát chính xác lực và chuyển động của các cơ cấu lớn, nâng cao độ ổn định và độ bền cho toàn bộ hệ thống.

6. Ứng dụng trong ngành nhựa, cao su và vật liệu

Ở các máy ép phun nhựa và thiết bị sản xuất cao su, van tỷ lệ thủy lực được dùng để:

• Điều chỉnh tốc độ phun
• Kiểm soát áp suất giữ khuôn
• Cải thiện độ đồng đều của sản phẩm

Điều này giúp nâng cao chất lượng thành phẩm và giảm tỷ lệ lỗi trong quá trình sản xuất hàng loạt.

7. Ứng dụng trong robot và hệ thống điều khiển chuyển động

Trong các hệ thống robot công nghiệp và cơ cấu truyền động tải nặng, van tỷ lệ thủy lực cho phép điều khiển chính xác vị trí, tốc độ và lực, đặc biệt hiệu quả trong những ứng dụng mà truyền động điện khó đáp ứng.

Hướng dẫn lựa chọn van tỷ lệ thủy lực phù hợp

Việc lựa chọn van tỷ lệ thủy lực phù hợp là bước quan trọng để đảm bảo hệ thống thủy lực hoạt động ổn định, hiệu quả và bền bỉ. Một van không phù hợp có thể dẫn đến hoạt động không chính xác, giảm hiệu suất hoặc thậm chí hỏng hóc thiết bị. Dưới đây là những tiêu chí chính bạn nên cân nhắc khi chọn van tỷ lệ thủy lực:

1. Xác định yêu cầu điều khiển

Trước hết cần xác định mục tiêu điều khiển trong ứng dụng của bạn:

• Điều khiển lưu lượng: Bạn cần thay đổi tốc độ chuyển động?
• Điều khiển áp suất: Bạn cần kiểm soát lực tác động?
• Điều khiển hướng: Bạn cần đảo chiều dòng dầu trong các thao tác phức tạp?

Việc hiểu rõ nhu cầu sẽ giúp thu hẹp loại van phù hợp ngay từ đầu.

2. Chọn theo dải lưu lượng và áp suất

Thông số này phản ánh khả năng chịu tải và phạm vi hoạt động của van:

• Lưu lượng làm việc tối đa (L/min): Chọn van có lưu lượng lớn hơn yêu cầu thực tế để tránh quá tải.
• Áp suất tối đa (bar/psi): Phải chọn van chịu được áp suất cao hơn áp suất lớn nhất trong hệ thống.

Lựa chọn đúng dải lưu lượng và áp suất giúp van hoạt động hiệu quả, tránh nóng – mòn – hư hỏng sớm.

3. Tín hiệu điều khiển tương thích

Van tỷ lệ thủy lực điều khiển bằng tín hiệu điện. Bạn cần chọn loại phù hợp với hệ thống điều khiển hiện tại:

• 0–10V
• 4–20mA
• Điều khiển PWM / tín hiệu số từ PLC/CNC

Đảm bảo tín hiệu đầu vào tương thích giúp van hoạt động chính xác và dễ dàng tích hợp với hệ thống tự động hóa.

4. Van có phản hồi hay không phản hồi

• Van không phản hồi (Open-loop):
  • Chi phí thấp
  • Phù hợp ứng dụng không yêu cầu độ chính xác cao
• Van có phản hồi (Closed-loop):
  • Có cảm biến phản hồi vị trí con trượt
  • Tăng độ chính xác, độ lặp lại
  • Phù hợp ứng dụng yêu cầu điều khiển tinh vi, ổn định

Chọn van có phản hồi khi hệ thống yêu cầu kiểm soát chặt chẽ và ổn định.

5. Kiểm tra độ nhạy và tốc độ đáp ứng

Độ nhạy của van tỷ lệ quyết định khả năng phản ứng với tín hiệu điều khiển.
Nếu ứng dụng yêu cầu phản ứng nhanh, không trễ tín hiệu, cần chọn van có tốc độ đáp ứng cao và độ nhạy tốt.

6. Cân nhắc môi trường hoạt động

• Nhiệt độ làm việc
• Điều kiện dầu và độ sạch dầu
• Môi trường bụi bẩn, ẩm ướt

Van tỷ lệ thủy lực yêu cầu dầu sạch và lọc tốt. Trong môi trường khắc nghiệt, bạn nên chọn van có tiêu chuẩn bảo vệ cao và vật liệu chịu ăn mòn tốt.

7. Thương hiệu, dịch vụ và linh kiện thay thế

Lựa chọn thương hiệu uy tín giúp bạn:

• Đảm bảo chất lượng sản phẩm
• Dễ tìm linh kiện thay thế
• Hỗ trợ kỹ thuật tốt khi cần
• Bảo hành dài hạn

Các nhà sản xuất lớn thường có tài liệu rõ ràng và hỗ trợ tích hợp dễ dàng với PLC, SCADA hay các hệ thống tự động.

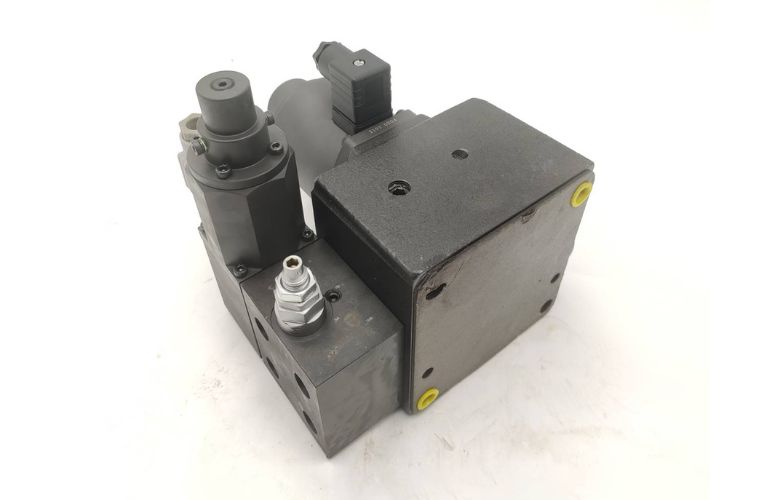

8. Kiểm tra mẫu và thử nghiệm trước khi lắp đặt

Trước khi lắp đặt trên hệ thống chính, nên:

• Thử nghiệm van với tải thực tế
• Hiệu chỉnh tín hiệu và dải hoạt động
• Quan sát độ ổn định, độ trễ, độ rung giật

Việc thử nghiệm giúp bạn đảm bảo van hoạt động đúng yêu cầu kỹ thuật và tránh phát sinh lỗi khi đưa vào vận hành chính thức.

Van tỷ lệ thủy lực là giải pháp điều khiển hiệu quả cho các hệ thống thủy lực yêu cầu độ chính xác và tính linh hoạt cao. Khi được lựa chọn, lắp đặt và bảo trì đúng kỹ thuật, van không chỉ giúp hệ thống vận hành êm ái, ổn định mà còn góp phần tối ưu hiệu suất, giảm chi phí vận hành và nâng cao chất lượng sản xuất trong công nghiệp hiện đại.
