Trong các hệ thống đường ống công nghiệp hiện đại, việc tự động hóa quá trình đóng mở lưu chất ngày càng được nhiều doanh nghiệp chú trọng nhằm nâng cao hiệu quả vận hành và tiết kiệm nhân công. Trong đó, van dao điều khiển khí nén là thiết bị được ứng dụng phổ biến nhờ khả năng vận hành nhanh, độ kín cao và phù hợp với nhiều môi trường làm việc khác nhau.

Van dao điều khiển khí nén là gì?

Van dao điều khiển khí nén là thiết bị công nghiệp dùng để đóng hoặc mở dòng chảy lưu chất trong hệ thống đường ống bằng cơ chế vận hành tự động nhờ khí nén. Thiết bị này được cấu tạo từ hai bộ phận chính gồm van dao (knife gate valve) và bộ truyền động khí nén (pneumatic actuator).

Phần đĩa van có thiết kế dạng lưỡi dao mỏng, chuyển động lên xuống để cắt hoặc ngăn dòng lưu chất đi qua đường ống. Khi được cấp khí nén, bộ truyền động sẽ tạo lực đẩy hoặc kéo giúp van đóng/mở nhanh chóng mà không cần thao tác thủ công.

Loại van này thường được sử dụng trong các hệ thống xử lý nước thải, bột giấy, xi măng, hóa chất, khai khoáng và nhiều lĩnh vực công nghiệp khác nhờ khả năng làm việc hiệu quả với các môi trường chứa bùn, hạt rắn hoặc lưu chất có độ nhớt cao.

Cấu tạo của van dao điều khiển khí nén

Van dao điều khiển khí nén được thiết kế với nhiều bộ phận kết hợp nhằm đảm bảo khả năng đóng/mở lưu chất nhanh chóng, chính xác và ổn định trong môi trường công nghiệp. Dưới đây là những thành phần cấu tạo quan trọng của thiết bị này:

1. Thân van

Thân van là bộ phận đóng vai trò như khung bảo vệ và liên kết toàn bộ các chi tiết của van dao điều khiển khí nén thành một hệ thống hoàn chỉnh. Đây cũng là phần tiếp xúc trực tiếp với lưu chất bên trong đường ống nên yêu cầu độ bền cơ học cao, khả năng chịu áp lực tốt và chống ăn mòn hiệu quả.

Tùy theo môi trường sử dụng, thân van thường được sản xuất từ các vật liệu như gang, inox hoặc thép carbon. Trong đó, thân inox được ưu tiên ở môi trường hóa chất hoặc thực phẩm nhờ khả năng chống gỉ sét tốt, còn thân gang thường phù hợp với hệ thống nước và xử lý nước thải nhờ chi phí tối ưu.

Ngoài chức năng bảo vệ các bộ phận bên trong, thiết kế thân van còn giúp lưu chất lưu thông ổn định, hạn chế rung lắc và tăng độ kín trong quá trình vận hành.

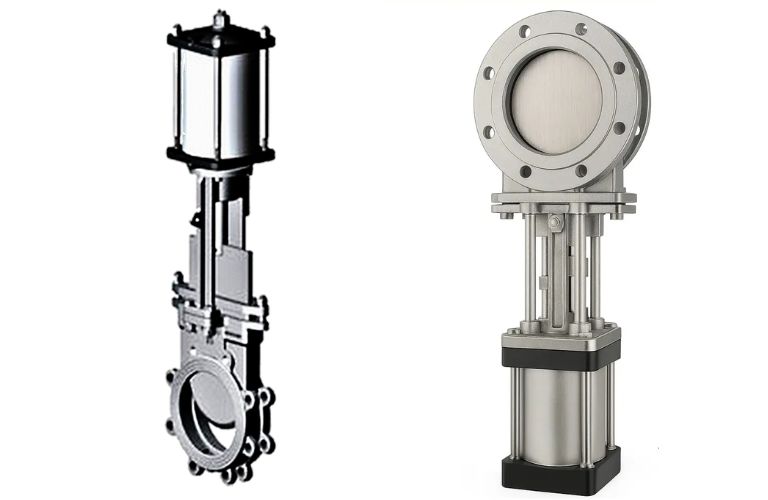

2. Đĩa van (cửa dao)

Đĩa van có hình dạng giống lưỡi dao mỏng, là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng chảy. Khi vận hành, đĩa van sẽ di chuyển theo phương thẳng đứng để cắt ngang dòng lưu chất. Nhờ thiết kế dạng dao sắc, van có thể hoạt động hiệu quả với các môi trường chứa bùn, hạt rắn, bột giấy hoặc lưu chất có độ đặc cao.

3. Bộ truyền động khí nén

Đây là bộ phận quan trọng giúp van hoạt động tự động. Bộ truyền động sử dụng áp lực khí nén để tạo lực đẩy hoặc kéo, từ đó điều khiển chuyển động của đĩa van.

Hiện nay, bộ truyền động khí nén thường có hai dạng phổ biến:

• Bộ truyền động tác động đơn.
• Bộ truyền động tác động kép.

Bộ phận này giúp quá trình đóng/mở van diễn ra nhanh, giảm sức lao động thủ công và tăng hiệu quả vận hành hệ thống.

4. Trục van

Trục van là chi tiết kết nối giữa bộ truyền động khí nén và đĩa van. Khi bộ truyền động hoạt động, trục van sẽ truyền lực để nâng lên hoặc hạ xuống đĩa van. Chi tiết này thường được làm từ inox nhằm đảm bảo độ cứng và khả năng chống ăn mòn tốt.

5. Gioăng làm kín

Gioăng làm kín được lắp đặt bên trong van nhằm hạn chế tình trạng rò rỉ lưu chất trong quá trình vận hành. Tùy theo môi trường sử dụng mà gioăng có thể được làm từ cao su EPDM, PTFE hoặc nhiều vật liệu chuyên dụng khác.

6. Phụ kiện điều khiển đi kèm

Để giúp van dao điều khiển khí nén vận hành ổn định và tự động hóa hiệu quả hơn, thiết bị thường được lắp thêm các phụ kiện như:

• Van điện từ: Điều khiển cấp và xả khí nén cho bộ truyền động.
• Bộ lọc khí nén: Loại bỏ bụi bẩn, hơi nước trong nguồn khí.
• Công tắc hành trình: Báo tín hiệu trạng thái đóng hoặc mở của van.
• Bộ điều khiển tuyến tính (Positioner): Hỗ trợ điều khiển góc mở van chính xác hơn.
• Tiêu âm khí nén: Giảm tiếng ồn khi xả khí trong quá trình vận hành.

Các phụ kiện này giúp hệ thống hoạt động chính xác, an toàn và nâng cao độ bền cho van.

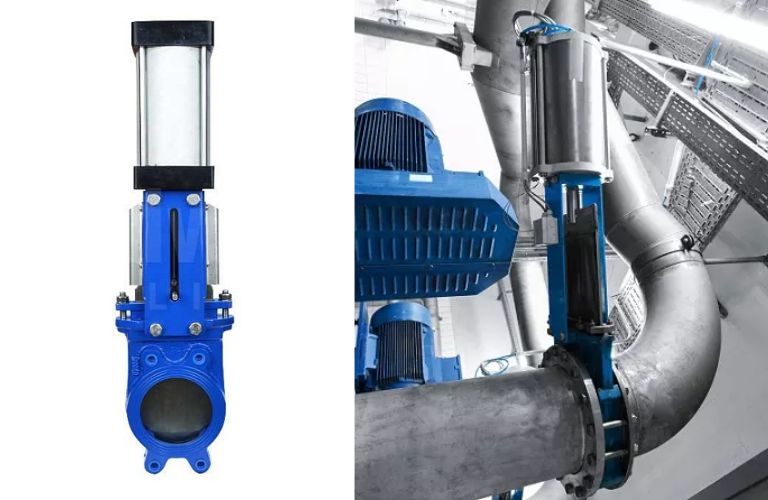

Nguyên lý làm việc của van dao điều khiển khí nén

Van dao điều khiển khí nén vận hành dựa trên nguồn khí nén để điều khiển đĩa van đóng hoặc mở dòng lưu chất bên trong hệ thống đường ống. Thiết bị hoạt động thông qua sự kết hợp giữa bộ truyền động khí nén, trục van và đĩa van.

Khi hệ thống cấp khí nén vào bộ truyền động, áp lực khí sẽ tác động lên piston bên trong xi lanh khí nén, tạo ra lực đẩy hoặc kéo. Lực này được truyền xuống trục van, làm đĩa van di chuyển theo phương thẳng đứng.

Quá trình hoạt động cụ thể diễn ra như sau:

• Trạng thái mở van: Khi khí nén được cấp vào bộ truyền động, piston sẽ di chuyển kéo trục van đi lên. Lúc này, đĩa van được nâng lên khỏi vị trí chắn dòng, tạo khoảng trống để lưu chất lưu thông qua đường ống.
• Trạng thái đóng van: Khi ngừng cấp khí hoặc cấp khí theo chiều ngược lại (đối với bộ truyền động tác động kép), piston sẽ đưa trục van và đĩa van hạ xuống. Đĩa van dạng lưỡi dao sẽ cắt ngang dòng lưu chất và đóng kín đường ống.

Tùy theo thiết kế bộ truyền động, van dao điều khiển khí nén thường hoạt động theo hai cơ chế:

• Tác động đơn: Van sử dụng khí nén cho một chiều hoạt động và lò xo hồi vị cho chiều còn lại. Khi mất khí nén, van sẽ tự động trở về trạng thái ban đầu.
• Tác động kép: Van sử dụng khí nén cho cả hai chiều đóng và mở, giúp lực vận hành mạnh hơn và hoạt động ổn định trong các hệ thống áp suất cao.

Nhờ nguyên lý vận hành tự động bằng khí nén, thiết bị có khả năng đóng/mở nhanh, giảm sức lao động thủ công và nâng cao hiệu quả vận hành cho hệ thống công nghiệp.

Ưu điểm nổi bật của van dao điều khiển khí nén

Van dao điều khiển khí nén ngày càng được sử dụng phổ biến trong các hệ thống công nghiệp nhờ khả năng vận hành tự động, độ bền cao và phù hợp với nhiều môi trường làm việc khác nhau. Thiết bị không chỉ giúp tối ưu hiệu quả vận hành mà còn góp phần nâng cao độ ổn định cho toàn bộ hệ thống đường ống.

• Đóng mở nhanh, vận hành tự động

Van sử dụng áp lực khí nén để điều khiển nên quá trình đóng/mở diễn ra nhanh chóng và chính xác. So với các loại van vận hành thủ công, thiết bị giúp giảm đáng kể thời gian thao tác, đặc biệt phù hợp với những hệ thống cần đóng mở liên tục hoặc yêu cầu tự động hóa cao.

• Hoạt động ổn định trong môi trường khắc nghiệt

Van dao điều khiển khí nén có khả năng làm việc hiệu quả trong môi trường áp suất lớn, nhiệt độ cao hoặc chứa nhiều tạp chất. Thiết kế đĩa van dạng lưỡi dao giúp xử lý tốt các lưu chất có độ đặc cao mà nhiều loại van thông thường khó đáp ứng.

• Phù hợp với nhiều loại lưu chất

Một trong những ưu điểm nổi bật của thiết bị là khả năng vận hành với đa dạng môi trường lưu chất như:

• • Nước sạch, nước thải.
  • Bùn, cặn, bột giấy.
  • Xi măng, khoáng sản.
  • Hóa chất và dung dịch công nghiệp.

Nhờ khả năng thích ứng cao, van được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và xử lý công nghiệp hiện nay.

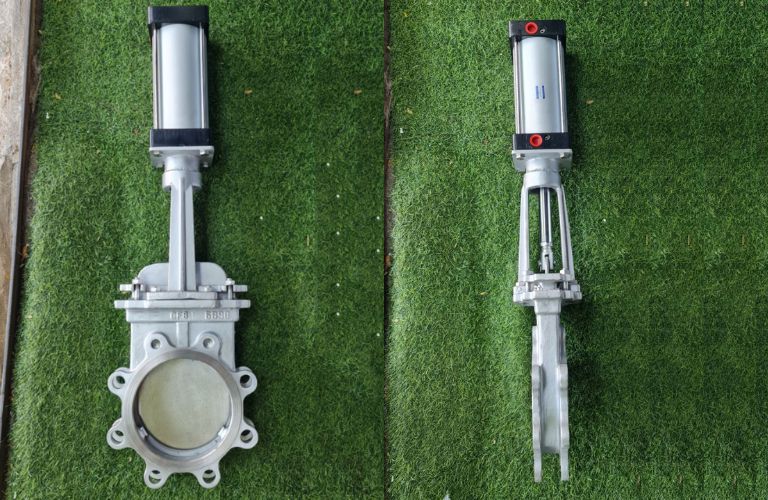

• Độ kín cao, hạn chế rò rỉ

Thiết kế đĩa van kết hợp cùng hệ gioăng làm kín giúp tăng khả năng ngăn rò rỉ lưu chất trong quá trình vận hành. Điều này giúp hệ thống hoạt động ổn định hơn, đồng thời hạn chế thất thoát lưu chất và đảm bảo an toàn cho môi trường làm việc.

• Tiết kiệm chi phí vận hành và nhân công

Nhờ khả năng vận hành tự động bằng khí nén, van giúp giảm phụ thuộc vào thao tác thủ công, từ đó tiết kiệm nhân công và nâng cao hiệu quả làm việc. Ngoài ra, tốc độ đóng mở nhanh cũng góp phần tối ưu quy trình sản xuất trong các nhà máy và hệ thống công nghiệp.

• Độ bền cao, tuổi thọ lâu dài

Van thường được chế tạo từ các vật liệu như inox, gang hoặc thép có khả năng chống ăn mòn và chịu lực tốt. Nếu được sử dụng và bảo trì đúng cách, thiết bị có thể hoạt động ổn định trong thời gian dài mà không phát sinh nhiều hư hỏng.

• Dễ dàng tích hợp với hệ thống tự động hóa

Van dao điều khiển khí nén có thể kết hợp với van điện từ, cảm biến, công tắc hành trình hoặc tủ điều khiển PLC để tạo thành hệ thống vận hành tự động đồng bộ. Đây là giải pháp phù hợp cho các dây chuyền sản xuất hiện đại yêu cầu độ chính xác và tính tự động cao.

Nhược điểm của van dao điều khiển khí nén

Bên cạnh nhiều ưu điểm nổi bật, van dao điều khiển khí nén vẫn tồn tại một số hạn chế nhất định trong quá trình sử dụng. Việc hiểu rõ các nhược điểm này sẽ giúp doanh nghiệp lựa chọn thiết bị phù hợp với nhu cầu vận hành thực tế.

• Phụ thuộc vào nguồn khí nén: Van hoạt động bằng áp lực khí nén nên hệ thống bắt buộc phải có máy nén khí và các thiết bị hỗ trợ đi kèm. Nếu nguồn khí không ổn định hoặc bị gián đoạn, quá trình vận hành van cũng sẽ bị ảnh hưởng.
• Chi phí đầu tư ban đầu cao hơn van tay: So với van dao vận hành thủ công, loại điều khiển khí nén có cấu tạo phức tạp hơn do tích hợp thêm bộ truyền động và các phụ kiện điều khiển. Vì vậy, chi phí đầu tư ban đầu thường cao hơn.
• Cần bảo trì định kỳ hệ thống khí nén: Để đảm bảo thiết bị hoạt động ổn định, người dùng cần kiểm tra và bảo dưỡng định kỳ các bộ phận như xi lanh khí nén, van điện từ, bộ lọc khí và gioăng làm kín. Nếu hệ thống khí nén chứa nhiều bụi hoặc hơi nước có thể làm giảm tuổi thọ thiết bị.
• Không phù hợp để điều tiết lưu lượng liên tục: Van dao điều khiển khí nén chủ yếu được thiết kế cho chức năng đóng hoặc mở hoàn toàn dòng chảy. Thiết bị không phải lựa chọn tối ưu cho các hệ thống cần điều tiết lưu lượng thường xuyên hoặc yêu cầu kiểm soát lưu lượng chính xác cao.
• Kích thước và trọng lượng tương đối lớn: Ở các dòng van kích thước lớn, bộ truyền động khí nén đi kèm có thể làm tổng thể thiết bị khá cồng kềnh, đòi hỏi không gian lắp đặt rộng và hệ thống giá đỡ chắc chắn hơn.

Ứng dụng của van dao điều khiển khí nén trong thực tế

Nhờ khả năng đóng/mở tự động nhanh chóng và hoạt động hiệu quả trong nhiều môi trường lưu chất khác nhau, van dao điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện nay.

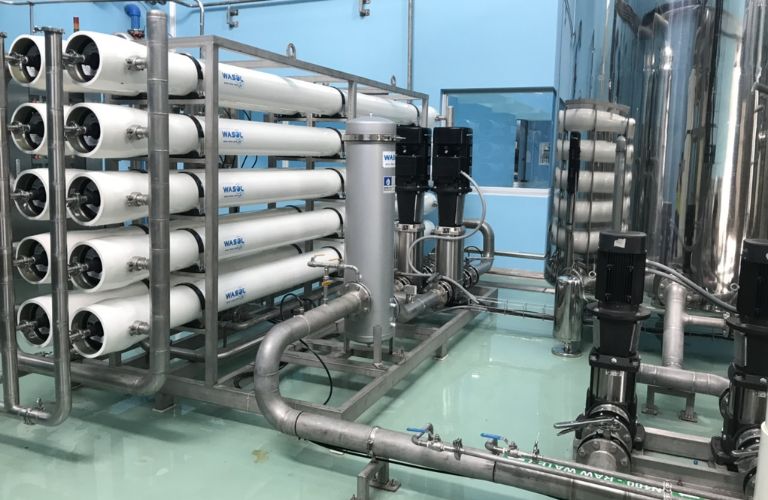

• Hệ thống xử lý nước và nước thải: Van thường được sử dụng trong các nhà máy xử lý nước sạch, nước thải và hệ thống thoát nước công nghiệp. Thiết bị giúp kiểm soát dòng chảy của nước, bùn hoặc chất thải có chứa tạp chất hiệu quả.
• Ngành giấy và bột giấy: Trong ngành sản xuất giấy, van dao điều khiển khí nén được dùng để đóng mở các đường ống chứa bột giấy, chất lỏng có độ đặc cao hoặc lưu chất chứa sợi xơ. Thiết kế đĩa van dạng lưỡi dao giúp hạn chế tình trạng kẹt van khi vận hành.
• Ngành xi măng và khai khoáng: Thiết bị phù hợp với môi trường chứa bụi, bùn và vật liệu rắn như xi măng, cát, khoáng sản hoặc bột đá. Van giúp kiểm soát lưu chất trong các hệ thống cấp liệu và vận chuyển vật liệu công nghiệp.
• Ngành hóa chất: Van được sử dụng trong các hệ thống dẫn hóa chất, dung môi hoặc chất ăn mòn nhờ khả năng chịu áp lực và chống ăn mòn tốt khi sử dụng vật liệu phù hợp như inox hoặc thép không gỉ.
• Ngành thực phẩm và đồ uống: Trong lĩnh vực thực phẩm, van dao điều khiển khí nén được ứng dụng trong các dây chuyền sản xuất cần đảm bảo tính tự động và vệ sinh cao. Thiết bị thường dùng để kiểm soát các loại dung dịch, bột hoặc nguyên liệu lỏng.
• Hệ thống tự động hóa công nghiệp: Van có thể tích hợp với PLC, cảm biến và tủ điều khiển để tạo thành hệ thống vận hành tự động đồng bộ. Đây là giải pháp được nhiều nhà máy hiện đại lựa chọn nhằm nâng cao hiệu quả sản xuất và giảm chi phí nhân công.

Kinh nghiệm lựa chọn van dao điều khiển khí nén phù hợp

Việc lựa chọn van dao điều khiển khí nén phù hợp không chỉ giúp hệ thống vận hành ổn định mà còn góp phần tăng tuổi thọ thiết bị và tối ưu chi phí sử dụng. Dưới đây là một số kinh nghiệm quan trọng cần lưu ý khi lựa chọn sản phẩm.

• Lựa chọn theo môi trường lưu chất

Mỗi loại lưu chất sẽ yêu cầu vật liệu và thiết kế van khác nhau. Đối với nước sạch hoặc nước thải thông thường, thân gang có thể đáp ứng tốt nhu cầu sử dụng. Trong khi đó, môi trường hóa chất, axit hoặc thực phẩm nên ưu tiên van inox để tăng khả năng chống ăn mòn và đảm bảo độ bền.

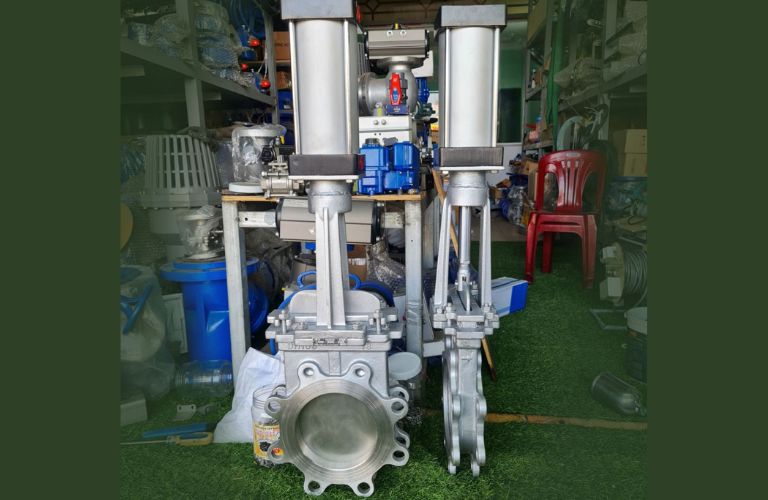

• Chọn đúng kích thước và kiểu kết nối

Người dùng cần xác định chính xác kích thước đường ống để lựa chọn van có đường kính phù hợp. Ngoài ra, cần kiểm tra kiểu kết nối như wafer hoặc mặt bích nhằm đảm bảo khả năng lắp đặt đồng bộ với hệ thống hiện có.

• Xác định áp suất và nhiệt độ làm việc

Mỗi loại van đều có giới hạn áp suất và nhiệt độ riêng. Vì vậy, cần lựa chọn sản phẩm đáp ứng đúng điều kiện vận hành thực tế để tránh tình trạng hư hỏng hoặc giảm hiệu quả hoạt động.

• Lựa chọn bộ truyền động phù hợp

Tùy theo nhu cầu sử dụng mà có thể chọn bộ truyền động khí nén tác động đơn hoặc tác động kép:

• • Tác động đơn phù hợp với hệ thống cần tự động hồi vị khi mất khí nén.
  • Tác động kép thích hợp cho hệ thống yêu cầu lực vận hành lớn và hoạt động ổn định hơn.
  • Ưu tiên sản phẩm từ thương hiệu uy tín

Các sản phẩm có nguồn gốc rõ ràng, thương hiệu uy tín thường đảm bảo chất lượng vật liệu, độ kín và tuổi thọ tốt hơn. Đồng thời, việc bảo trì và thay thế linh kiện cũng thuận tiện hơn trong quá trình sử dụng.

• Chọn đơn vị cung cấp chuyên nghiệp

Nên ưu tiên các đơn vị có kinh nghiệm trong lĩnh vực van công nghiệp để được tư vấn đúng nhu cầu sử dụng, hỗ trợ kỹ thuật và cung cấp chế độ bảo hành rõ ràng. Điều này giúp hạn chế rủi ro trong quá trình lắp đặt và vận hành hệ thống.

Hướng dẫn bảo trì và sử dụng van dao điều khiển khí nén hiệu quả

Để van dao điều khiển khí nén hoạt động ổn định, bền bỉ và hạn chế hư hỏng trong quá trình vận hành, người dùng cần thực hiện bảo trì định kỳ và sử dụng thiết bị đúng kỹ thuật. Dưới đây là một số lưu ý quan trọng giúp nâng cao hiệu quả sử dụng van.

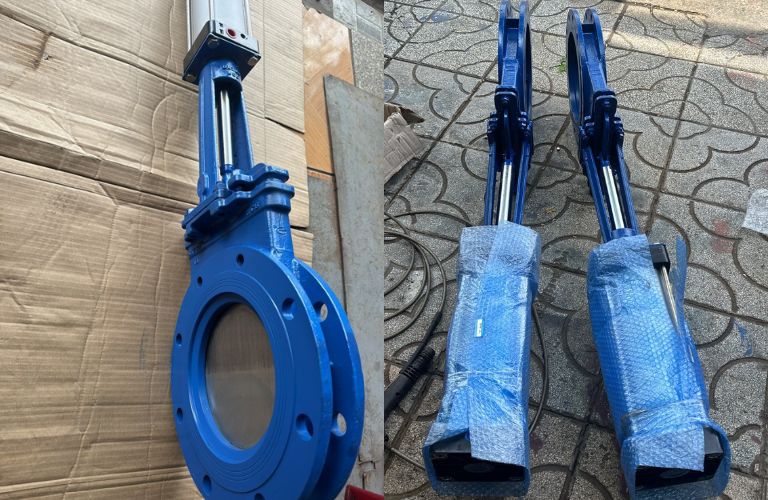

• Kiểm tra hệ thống khí nén định kỳ: Nguồn khí nén cần đảm bảo sạch, khô và ổn định áp suất theo đúng thông số kỹ thuật của van. Người dùng nên thường xuyên kiểm tra máy nén khí, bộ lọc khí và van điện từ để tránh bụi bẩn hoặc hơi nước làm ảnh hưởng đến bộ truyền động.
• Vệ sinh thân van và đĩa van: Sau thời gian dài vận hành, bụi bẩn hoặc cặn lưu chất có thể bám vào bên trong van, gây kẹt hoặc giảm hiệu quả đóng mở. Vì vậy, cần vệ sinh định kỳ thân van và đĩa van để đảm bảo thiết bị hoạt động trơn tru.
• Kiểm tra gioăng làm kín: Gioăng làm kín là bộ phận quan trọng giúp hạn chế rò rỉ lưu chất. Nếu phát hiện gioăng bị mài mòn, nứt hoặc hư hỏng, cần thay thế kịp thời để tránh ảnh hưởng đến toàn bộ hệ thống.
• Theo dõi hoạt động của bộ truyền động khí nén: Trong quá trình sử dụng, cần kiểm tra khả năng đóng/mở của bộ truyền động để phát hiện sớm các dấu hiệu bất thường như vận hành chậm, rung lắc hoặc phát ra tiếng ồn lớn.
• Vận hành đúng áp suất và nhiệt độ cho phép: Không nên sử dụng van vượt quá mức áp suất hoặc nhiệt độ khuyến nghị từ nhà sản xuất. Điều này giúp hạn chế hư hỏng đĩa van, gioăng làm kín và các bộ phận bên trong.
• Bảo trì định kỳ theo khuyến nghị: Người dùng nên xây dựng kế hoạch kiểm tra và bảo dưỡng định kỳ nhằm kéo dài tuổi thọ thiết bị, giảm nguy cơ sự cố và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

Có thể thấy, van dao điều khiển khí nén là giải pháp hiệu quả cho các hệ thống công nghiệp hiện đại nhờ khả năng vận hành tự động, độ bền cao và phù hợp với nhiều môi trường lưu chất khác nhau. Việc lựa chọn đúng sản phẩm và bảo trì định kỳ sẽ giúp thiết bị hoạt động ổn định, nâng cao hiệu suất và tối ưu chi phí vận hành lâu dài.
